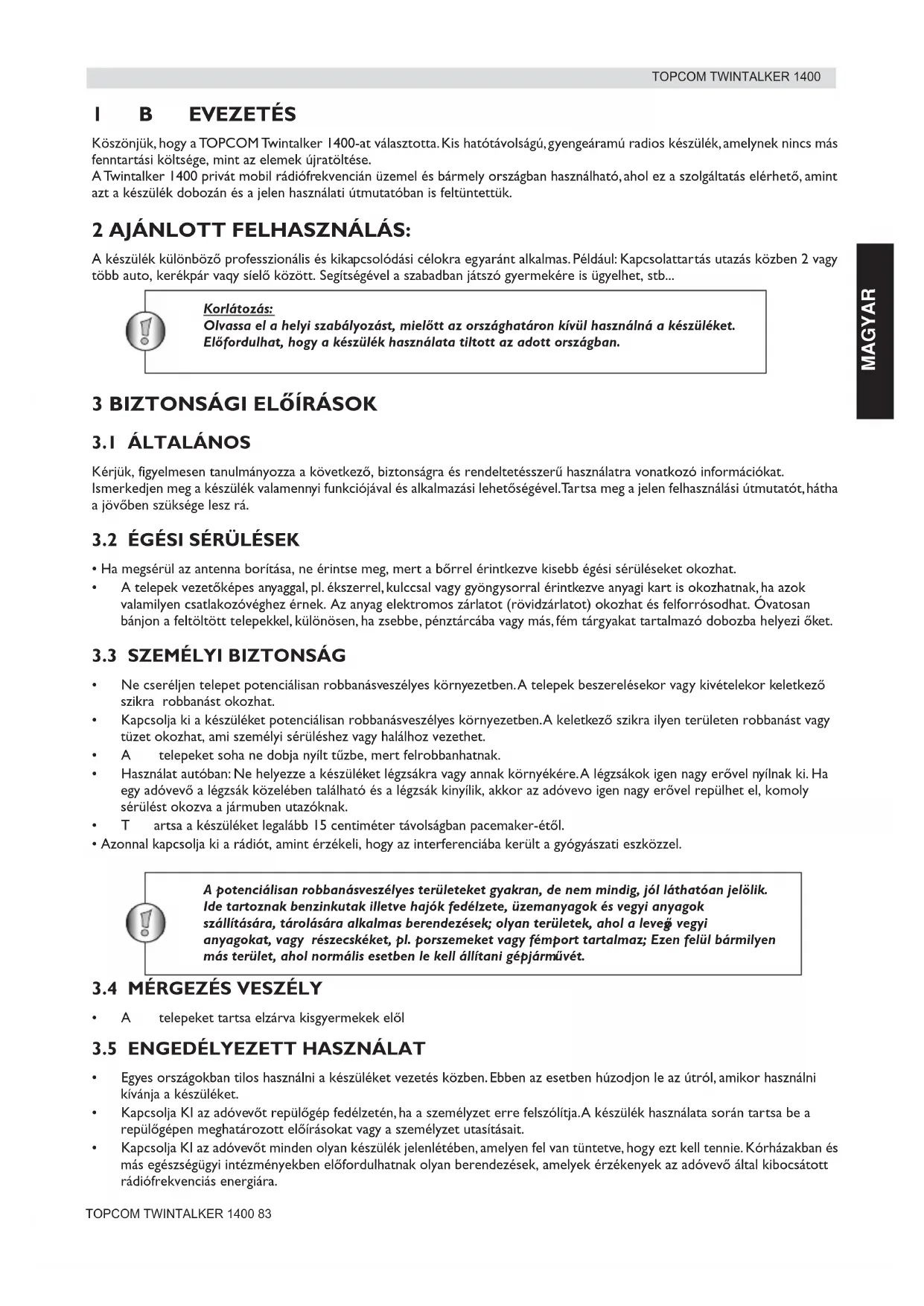

HASZNÁLATI ÚTMUTATÓ Twintalker 1400 micro sp TOPCOM

Köszönjük, hogy a TOPCOM Twintalker 1400-at választotta. Kis hatótávolságú, gyengeáramú radios készülék, amelynek nincs más fenntartási költsége, mint az elemek újratöltése.

A Twintalker 1400 privát mobil rádiófrekvencián üzemel és bármely országban használható, ahol ez a szolgáltatás elérhető, amint azt a készülék dobozán és a jelen használati útmutatóban is feltüntettük.

2 AJÁNLOTT FELHASZNÁLÁS:

A készülék különböző professzionális és kikapcsolódási célokra egyaránt alkalmas. Például: Kapcsolattartás utazás közben 2 vagy több auto, kerékpár vaqy síelő között. Segítségével a szabadban játszó gyermekére is ügyelhet, stb...

Korlátozás:

Olvassa el a helyi szabályozást, mielőtt az országhatáron kívül használná a készüléket. Előfordulhat, hogy a készülék használata tiltott az adott országban.

3 BIZTONSÁGI ELŐÍRÁSOK

3.1 ÁLTALÁNOS

Kérjük, figyelmesen tanulmányozza a következő, biztonságra és rendeltetésszerű használatra vonatkozó információkat. Ismerkedjen meg a készülék valamennyi funkciójával és alkalmazási lehetőségével. Tartsa meg a jelen felhasználási útmutatót, hátha a jövőben szüksége lesz rá.

3.2 ÉGÉSI SÉRÜLÉSEK

- Ha megsérül az antenna borítása, ne érintse meg, mert a börrel érintkezve kisebb égési sérüléseket okozhat.

- A telepek vezetőképes anyaggal, pl. ékszerrel, kulccsal vagy gyöngysorral érintkezve anyagi kart is okozhatnak, ha azok valamilyen csatlakozóvéghez érnek. Az anyag elektromos zárlatot (rövidzárlatot) okozhat és felforrósodhat. Óvatosan bánjon a feltöltött telepekkel, különösen, ha zsebbe, pénztárcába vagy más, fém tárgyakat tartalmazó dobozba helyezi őket.

3.3 SZEMÉLYI BIZTONSÁG

- Ne cseréljen telepet potenciálisan robbanásveszélyes környezetben. A telepek beszerelésekor vagy kivételekor keletkező szikra, robbanást okozhat.

- Kapcsolja ki a készüléket potenciálisan robbanásveszélyes környezetben. A keletkező szikra ilyen területen robbanást vagy tüzet okozhat, ami személyi sérüléshez vagy halálhoz vezethet.

• A telepeket soha ne dojia nyílt tűzbe, mert felrobbanhatnak.

- Használat autóban: Ne helyezze a készüléket légzsákra vagy annak környékére. A légzsákok igen nagy erővel nyílnak ki. Ha egy adóvevő a légzsák közelében található és a légzsák kinyílik, akkor az adóvevo igen nagy erővel repülhet el, komoly sérülést okozva a jármuben utazóknak.

• T artsa a készüléket legalább 15 centiméter távolságban pacemaker-étől.

- Azonnal kapcsolja ki a rádiót, amint érzékeli, hogy az interferenciába került a gyógyászati eszközzel.

A potenciálisan robbanásveszélyes területeket gyakran, de nem mindig, jól láthatóan jelölik. Ide tartoznak benzinkutak illetve hajók fedélzete, üzemanyagok és vegyi anyagok szállítására, tárolására alkalmas berendezések; olyan területek, ahol a leveg vegyi anyagokat, vagy részecskéket, pl. porszemeket vagy fémport tartalmaz; Ezen felül bármilyen más terület, ahol normális esetben le kell állítani gépjárművét.

3.4 MÉRGEZÉS VESZÉLY

• A telepeket tartsa elzárva kisgyermekek elől

3.5 ENGEDÉLYEZETT HASZNÁLAT

- Egyes országokban tilos használni a készüléket vezetés közben. Ebben az esetben húzodjon le az útról, amikor használni kívánja a készüléket.

- Kapcsolja KI az adóvevőt repülőgép fedélzetén, ha a személyzet erre felszólítja. A készülék használata során tartsa be a repülőgépen meghatározott előírásokat vagy a személyzet utasításait.

- Kapcsolja KI az adóvevőt minden olyan készülék jelenlétében, amelyen fel van tüntetve, hogy ezt kell tennie. Kórházakban és más egészségügyi intézményekben előfordulhatnak olyan berendezések, amelyek érzékenyek az adóvevő által kibocsátott rádiófrekvenciás energiára.

- Az antenna levétele vagy módosítása megváltoztathatja az adóvevő működési jellemzőit és megsértheti a szabvány előírásokat. Az engedély nélkül használt antennák szintén tönkretehetik az adóvevőt.

3.6 MEGJEGYZÉSEK

• Beszélgetés közben ne érjen az antennához, mivel zavarhatja az adást.
• Távolítsa el a telepeket, ha hosszabb ideig nem használja a készüléket.

4 TISZTÍTÁS ÉS KARBANTARTÁS

• A készüléket lágy, benedvesített ruhával tisztítsa. Ne használjon tisztítószert vagy oldószert; Ezek feloldhatják a külső részt, és beszivároghatnak a készülékbe, amellyel tartós kárt okozhatnak.
  • A telepek érintkezőit száraz, foszlásmentes ruhával tisztíthatjuk meg.
• Ha a készülékbe víz kerül, azonnal kapcsolja ki és vegye ki a telepeket. A telep tartóját puha ruhadarabbal törölgesse ki, minimalizálva ezzel a víz okozta károkat. A teleptartó fedelét ne tegye vissza éjszakára, iletve amíg ki nem szárad. A készüléket cask azután használja, ha az már teljesen kiszáradt.

5 A KÉSZÜLÉK ÜZEMEN KÍVÜL HELYEZÉSE

A készülék vagy az elhasznált telepek üzemen kívül helyezése környezetbarát módon kell, hogy történjen. A telepeket ne dobja a háztartási hulladékok közé.

6 A KÉSZÜLÉK HASZNÁLATA

A két készülék közötti kommunikációhoz mindkettőt ugyanarra a csatornára kell állítanunk, és a hatótávolságon belül kell maradnunk (max. 3 km nyílt terepen). Mivel a készülékek szabad frekvenciasávokat (csatornákat) vesznek igénybe, működésük közben ugyanazokat a csatornákat használják (összesen 8 csatornát). Ezért tehát nem garantált, hogy a beszélgetést csak a két fél hallja. A beszélgetést bármilyen, hasonló készülékkel rendelkező személy lehallgathatja. Ha kommunikálni kíván a készülékkel (hangjelzést közvetít) akkor nyomja meg a PTT -gombot (gomb lenyomása beszélgetéshez). Amint lenyomta a gombot, a készülék átvált közvetítő módba, és máris beszélhet a mikrofonba. Valamennyi többi készülék segítségével, amely a hatótávolságon belül van, ugyanazt a csatornát használja és készenléti (standby) üzemmódban van, hallható lesz az Ön üzenete. Ha válaszolni kíván egy üzenetre, előbb meg kell várnia, hogy a másik fél befejezze üzenetét. Az adóvevo minden közvetítés után sípol egyet. A válaszadáshoz egyszerűen nyomja meg a PGBombot és beszéljen a mikrofonba.

Ha egyszerre 2 vagy több felhasználó nyomja meg a pgbmbot, akkor a vevo készülék csak a legerősebb jelet fogja fogadni, ez a másik jel(ek)et elnyomja. Ezért csak abban az esetben küldjön jelet (nyomja meg a pgbmbot) ha szabad a csatorna.

7 A HASZNÁLAT MEGKEZDÉSE

a b c

7.1 AZ ÖVTARTÓ ELTÁVOLÍTÁSA/FELSZERELÉSE

I. A tartó eltávolításához nyomja az övtartót (b) az antenna irányába, közben pedig húzza meg az akasztót (a).
2. Az övtartó visszaillesztésekor a tartó egy kattanással a helyére ugrik.

7.2 AZ ELEMEK BEHELYEZÉSE

I. Távolítsa el az övtartót (§ 7.1).
2. Nyomja meg az elemtartó fedelét és tolja az antennával ellentétes irányba. (c)
3. Helyezzen be három darab 'AAA' alkaline vagy újratölthető elemet a feltünetett polaritásnak megfelelően.
4. Helyezze vissza az elemtartó fedelét (c), majd az övtartót (§ 7.1).

8 LEMERÜLŐ ELEM JELZÉSE

Ha az elem töltésszintje alacsony, akkor 10 percenként egy sípolás figyelmeztet arra, hogy az elemeket cserélni kell.

Az elhasznált elemeket egy arra kijelölt gyűjtőbe dobja, ne a háztartási hulladékok közé. Ne okozzon rövidzárlatot és ne dobja tűzbe az elemeket. Távolítsa el az elemeket, ha hosszabb ideig nem használja a készüléket.

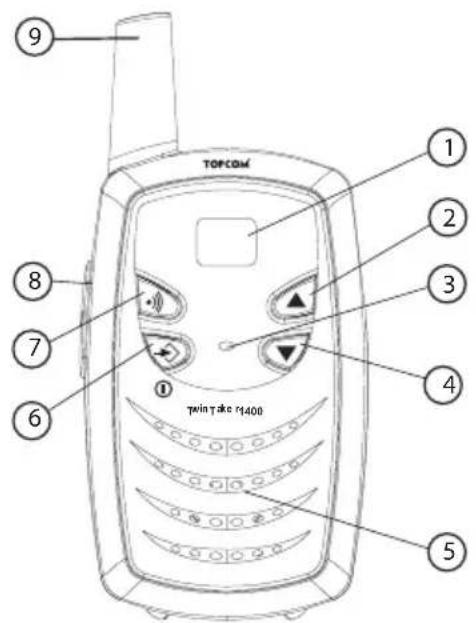

9 G O M B O K

TOFCOM ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ twin Take r1400

I. LCD kijelző

1. UP gomb

• a hangszóró hangerejének növelése

• a következő menüpont kiválasztása.

• Mikrofon

• DOWN gomb

• a hangszóró hangerejének csökkentése

• Az előző menüpont kiválasztása.

• Hangszóró

• MENÜ/ON-OFF gomb

• A készülék be- vagy kikapcsolása.

• Belépés a menübe.

• CALL gomb

- Hívóhang közvetítése

1. PUSH TO TALK gomb

• Nyomja meg a beszélgetéshez vagy engedje el a fogadott üzenet meghallgatásához

• a menü beállításainak megerősítése

• Antenna

10 INFORMÁCIÓK AZ LCD KIJELZŐN

z v 18 13 12 10 11

1. Csatorna száma/hangerő szint
   II. TX képmező. Az adás közben jelenik meg
2. Hangerő ikon. A hangerő beállításakor jelenik meg.
3. Keresés ikon. A CSATORNA KERESÉS módban jelenik meg

II A TWINTALKER 1400 HASZNÁLATA

kijelző

II.1 A KÉSZÜLÉK KI/BE KAPCSOLÁSA

Bekapcsolás:

- Tartsa lenyomva a ➕ - gombot.A készülék "sipol" egyet és az LCD kijelzőn megjelenik az aktuális csatorna száma.

A kikapcsoláshoz

- tartsa lenyomva a - gombot. A készülék "sipol" egyet és az LCD kijelzöröl eltěnik a felirat.

11.2 A HANGSZÓRÓ HANGEREJÉNEK BEÁLLÍTÁSA.

• Nyomja meg a ⬆ - gombot stand-by módban a hangerő növeléséhez. A hangerő szintje a hangerő ikonnal együtt jelenik meg a kijelzón.
  • N y omja neg a - gombot a hangerő csökkentéséhez.

kijelző

11.3 JEL FOGADÁSA

Ha a készülék be van kapcsolva és nem közvetít, akkor folyamatosan a FOGADÁS üzemmódban van.

Ahhoz, hogy más fogadhassa az Ön üzenetét, az illetonek ugyanarra a csatornára kell váltania.

11.4 JEL KÖZVETÍTÉSE

• T artsa lenyonRvT - a gombot a KÖZVETÍTÉSHEZ. A TX képmező látható a kijelzön.
- A készüléket tartsa függőleges helyzetben, a MIKROFONT 10 cm távolságra tartva a szájtól, és mondja el üzenetét.
- Engedje el a - gombot, ha meg kívánja szakítani az adást.

A csatorna aktivitásának ellenőrzéséhez használja az ellenőrző funkciót (§ 11.8). A maximális közvetíthető idől perc. Engedje el majd újra nyomja meg a PTT - gombot a közvetítés újrakezdéséhez.

11.5 CSATORNA VÁLTÁSA

• N y omja meg egyszer a - gombot, az aktuális csatorna száma felvillan a kijelzön.
• N y omja meg a - gombot vagyra - gombot csatornaváltáshoz.
- Nyomja meg a PTT - gombot a kívánt csatorna kiválasztásához, majd térjen vissza a stand-by módba.

11.6 HÍVÓHANGOK

A másik felet hívóhang figyelmezteti arra, hogy Ön beszélgetést kíván kezdeményezni.

• N y omja meg röviden a - gombot. A hívóhang 2 másodpercig hallható a beállított csatornán.

A CSATORNA KERESÉS segítségével folyamatosan aktív jeleket kereshet az 1-estől a 8-as csatornáig.

11.7.1 A csatorna keresés aktiválásához

• N y omja meg a - gombot kétszer.
- N y omja meg a - gombot vagy - gombot, amíg meg nem jelenik az 'Y', ami az ellenőrzés megkezdését jelzi.
• N y omjaPheg a - gombot a kiválasztás megerősítéséhez.
- Ha a 8 csatorna valamelyikén aktivitást észlel, akkor a csatorna ellenőrzés leáll, és hallható lesz a beszélgetés az adott sávon.
• N y omja meg a - gombot vagy a - gombot a csatorna elhagyásához.
- Ha egy gombot sem nyom le, és nem észlelhetó aktivitás a csatornákon, akkor a keresés 5 másodperc múlva automatikusan újrakezdődik.

Csatorna keresés üzemmódban nem állíthat a hangszóró hangerejének szintjén.

11.7.2 A csatorna keresés kikapcsolása

• N y omja meg a - gombot kétszer.
- Nyomja meg a ▲ - gombot vagy a ▼ - gombot, amíg meg nem jelenik a '-', amely a keresés befejezését jelzi.
• N y omjapmeg a - gombot a kiválasztás megerősítéséhez.

Ez a funkció lehetővé teszi, hogy egy beállított csatornán 5 másodpercen keresztül keressen aktivitást.

kijelző

• N y omja meg a - gombot háromszor a csatorna ellenőrzéséhez, ekkor a kijelzőn megjelenik a csatorna keresése jelzés.
  • N y omja meg a - gombot a hangerő növeléséhez vagy a - gombot a hangerő csökkentéséhez.
  • A keresés a csatornán 5 másodperc után automatikusan leáll

11.8.2 A keresési üzemmód kikapcsolása

- K eresési üzemmódban nyomja meg a - gombot vagy a PTgombot a keresési üzemmód automatikus leállításához.

11.9 SÍPOLÁS BE/KI

A Pgmb felengedése után, a készülék egy sípolást küld annak megerősítésére, hogy Ön abbahagyta a beszédet.

A sípolás kikapcsolásához.

• K a pcsolja ki a készülékeket (§11.1)
• T artsa lenyomvaa - gombot, miközben bekapcsolja a készüléket. (§11.1)

A sípolás visszakapcsolásához ugyanezt az utasítást kövesse.

12 HIBÁK JAVÍTÁSA

Nincs feszültség Puha ruhával tisztítsa meg az elemek érintkezőit.Cseréljen elemet
Nincs adás Ellenőrizze, hogy a - gombot teljesen lenyomva tartja-ebeszélgetés közben.Ellenőrizze a csatorna aktivítását és kapcsoljon másik csatornára, ha az már használatban van.
Nincs vétel	Ellenőrizze a hangszóró hangerejétEllenőrizze, hogy az adó készülék hatótávolságon belül van-e, és haszükséges, változtasson helyet
Kisebb hatótávolság és zajhatás a közvetítés során	A beszélgetés hatótávolsága a terep adottságaitól függ.Acélszerkezetek, betonépületek vagy a járměben történő használat rövidíti a hatótávolságot.Próbáljanak elkerülni minél több akadályt, és egyenes vonalban, egymást látva kommunikáljanak.Változtasson helyet.
Gerjedés	Az adó és a vevő készülék túl közel van egymáshoz. A készülékek közötti minimum távolság 1,5m.

13 MÜSZAKI JELLEMZÖK

CsatornákFrekvenciaHatótávolságElemekAz adás erősségeModuláció típusaCsatornák száma

8446.00625MHz - 446.09375 MHz3 km-ig (nyílt terepen)3 x AAA Alkaline vagy újratölthető NiMH elem=< 500mW ERPFM - F3E12,5 Khz

Channel Frequency Chart:
Channel	Frequency	(MHz)
1 446,00625
2 446,01875
3 446,03125
4 446,04375
5 446,05625
6 446,06875
7 446,08125
8 446,09375

14 GARANCIA

• A készülékre 24 hónapos garancia érvényes. A garancia a számla vagy elismervény eredeti példányának vagy másolatának bemutatásával kérhető, amelyen jól látható a vásárlás időpontja és a készülék típusa.
• A garancia ideje alatt a Topcom vállalja minden, az anyag minőségéből vagy a gyártásból eredő hiba díjmentes javítását. A Topcom minden egyes javítás vagy csere esetén saját megfontolása szerint vállalja garanciális kötelezettségét.
• A garanciális követelés érvényét veszti, amennyiben a kár a vevő, vagy egy hozzá nem értő harmadik fél hibájából keletkezett.
• A garancia nem vonatkozik olyan esetekre, ha a hiba a hozzá nem értő kezelésből vagy szerelésből, illetve a nem megfelelő vagy a Topcom által nem ajánlott alkatrészek és kellékek használatából ered.
• A garancia nem vonatkozik olyan esetekre sem, ha a hibát külső tényező, pl. villámcsapás, víz vagy t üz okozta, illetve ha a készülék sorozatszámát megváltoztatták, eltávolítatták, vagy olvashatatlanná tették.

Megjegyzés: Kérjük, garanciális javítás esetén ne felejtse el a készülékhez a számlát is csatolni.
