BRUKSANVISNING Twintalker 1400 micro sp TOPCOM

S Funktionerna i denna bruksanvisning publiceras med reservation för ändringar.

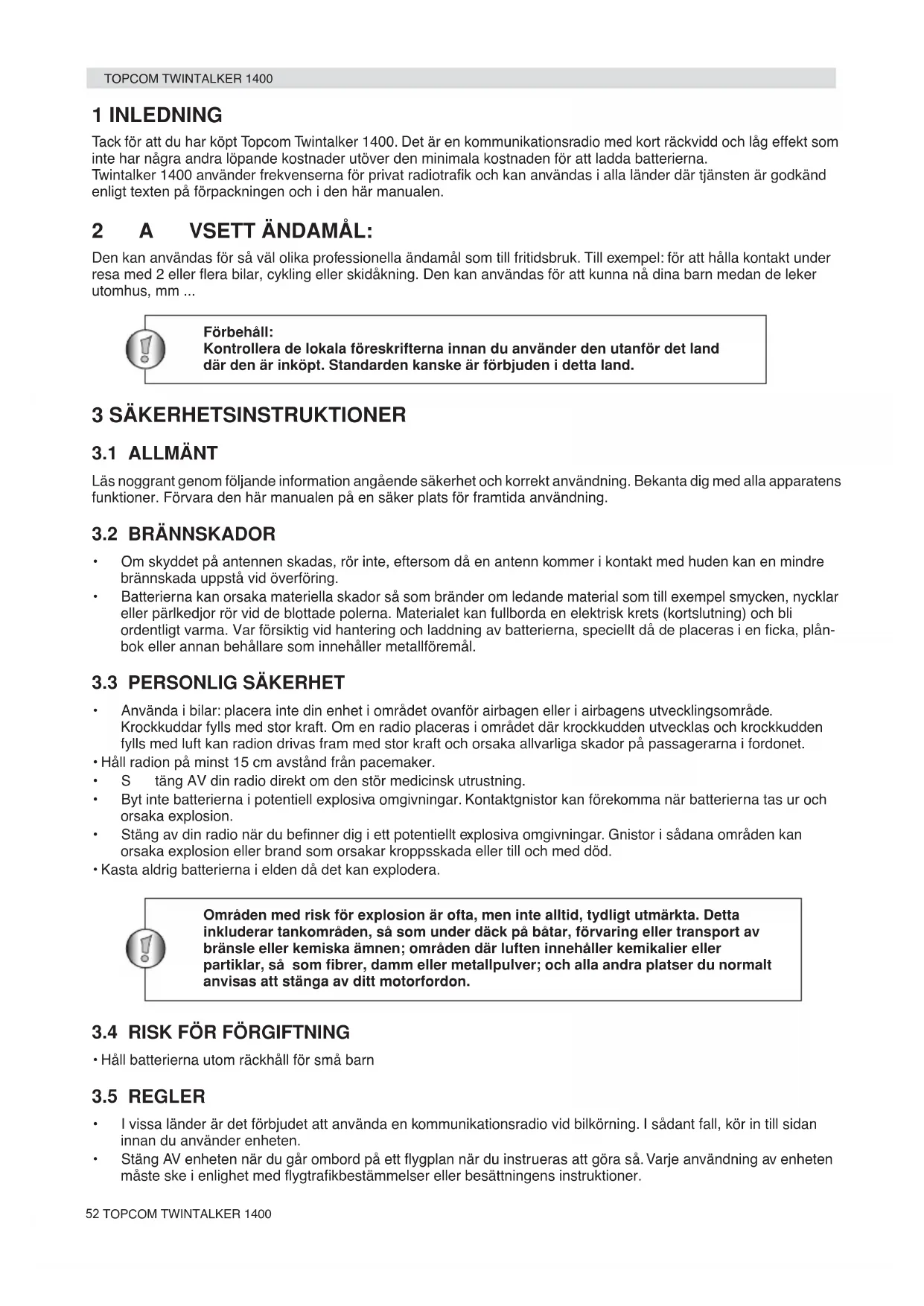

Tack för att du har köpt Topcom Twintalker 1400. Det är en kommunikationsradio med kort räckvidd och låg effekt som inte har några andra löpande kostnader utöver den minimala kostnaden för att ladda batterierna.

Twintalker 1400 använder frekvenserna för privat radiotrafik och kan användas i alla länder där tjänsten är godkänd enligt texten på förpackningen och i den här manualen.

2 A VSETT ÄNDAMÅL:

Den kan användas för så väl olika professionella ändamål som till fritidsbruk. Till exempel: för att hålla kontakt under resa med 2 eller flera bilar, cykling eller skidåkning. Den kan användas för att kunna nå dina barn medan de leker utomhus, mm ...

Förbehåll: Kontrollera de lokala föreskrifterna innan du använder den utanför det land där den är inköpt. Standarden kanske är förbjuden i detta land.

3 SÄKERHETSINSTRUKTIONER

3.1 ALLMÄNT

Läs noggrant genom följande information angående säkerhet och korrekt användning. Bekanta dig med alla apparatens funktioner. Förvara den här manualen på en säker plats för framtida användning.

3.2 BRÄNNSKADOR

• Om skyddet på antennen skadas, rör inte, eftersom då en antenn kommer i kontakt med huden kan en mindre brännskada uppstå vid överföring.
• Batterierna kan orsaka materiella skador så som bränder om ledande material som till exempel smycken, nycklar eller pärlkedjor rör vid de blottade polerna. Materialet kan fullborda en elektrisk krets (kortslutning) och bli ordentligt varma. Var försiktig vid hantering och laddning av batterierna, speciellt då de placeras i en ficka, plänbok eller annan behållare som innehåller metallföremål.

3.3 PERSONLIG SÄKERHET

• Använda i bilar: placera inte din enhet i området ovanför airbagen eller i airbagens utvecklingsområde. Krockkuddar fylls med stor kraft. Om en radio placeras i området där krockkudden utvecklas och krockkudden fylls med luft kan radion drivas fram med stor kraft och orsaka allvarliga skador på passagerarna i fordonet.
• Håll radion på minst 15 cm avständ från pacemaker.
  • S täng AV din radio direkt om den stör medicinsk utrustning.
• Byt inte batterierna i potentiell explosiva omgivningar. Kontaktgnistor kan förekomma när batterierna tas ur och orsaka explosion.
• Stäng av din radio när du befinner dig i ett potentiellt explosiva omgivningar. Gnistor i sådana områden kan orsaka explosion eller brand som orsakar kroppsskada eller till och med död.
• Kasta aldrig batterierna i elden då det kan explodera.

Områden med risk för explosion är ofta, men inte alltid, tydligt utmärkta. Detta inkluderar tankområden, så som under däck på båtar, förvaring eller transport av bränsle eller kemiska ämnen; områden där luften innehåller kemikalier eller partiklar, så som fibrer, damm eller metallpulver; och alla andra platser du normalt anvisas att stänga av ditt motorfordon.

3.4 RISK FÖR FÖRGIFTNING

- Håll batterierna utom räckhåll för små barn

3.5 REGLER

• I vissa länder är det förbjudet att använda en kommunikationsradio vid bilkörning. I sådant fall, kör in till sidan innan du använder enheten.

• Stäng AV enheten när du går ombord på ett flygplan när du instrueras att göra så. Varje användning av enheten måste ske i enlighet med flygtrafikbestämmelser eller besättningens instruktioner.

• Stäng AV din enhet på alla platser där skyltar instruerar dig att göra det. Sjukhus eller värdinrättningar kan använda utrustning som är känslig för extern RF-energi.

• Utbyte eller modifiering av din antenn kan påverka kommunikationsradion och överträda CE-föreskrifterna. Ej godkända antenner kan även skada radion.

3.6 ANMÄRKNINGAR

• Rör inte vid antennen vid överföring, det kan påverka räckvidden.
  • T ag bort batterierna om enheten inte ska användas under en längre period.

4 RENGÖRING OCH UNDERHÅLL

• För att rengöra enheten, torka den med en mjuk trasa fuktad med vatten. Använd inte rengörings- eller lösningsmedel på enheten; de kan skada fodralet och läcka in i enheten och orsaka permanent skada.
• Batterikontakterna kan torkas av med en torr luddfri trasa.
• Om enheten blir våt, stäng av den och tag ur batterierna omedelbart. Torka av batterifacket med en mjuk trasa för att minska risken för vattenskada. Låt locket till batterifacket vara öppet över natten eller tills det är helt torrt. Använd inte enheten förrän den är helt torr.

5 A VFALLSHANTERING AV ENHETEN

Kasta enheten och de använda batterierna på miljövänligt sätt. Kasta inte batterierna tillsammans med det normala hushållsavfallet

6 A N VÄNDA EN KOMMUNIKATIONSRADIO

För att kommunicera mellan två kommunikationsradioapparater måste de vara inställda på samma kanal och inom räckvidd för varandra (upp till max 3 km vid öppet fält). Efter som dessa enheter använder fria frekvensband (kanaler) delar alla enheter som är igång dessa kanaler (totalt 8 kanaler). Därmed kan inte privata samtal garanteras. Alla med en kommunikationsradio som är inställd på samma kanal som din kan avlyssna samtalet.

Om du vill kommunicera (skicka en röstsignal) måste du trycka på PTT - knappen (Tryck för att prata). Så snart denna knapp är intryckt övergår enheten i sändarläge och du kan tala i mikrofonen. Alla andra kommunikationsradioenheter inom räckvidd, på samma kanal som är i standbyläge (inte sänder) kommer att höra ditt meddelande. Du måste vänta tills den andra parten slutar sända innan du kan svara på meddelandet. Vid slutet av varje sändning kommer enheten att sända ett pip. För att svara trycker du bara på PTT - knappen och talar i mikrofonen.

Om 2 eller fler användare trycker på pknappen samtidigt kommer mottagaren bara att ta emot den starkaste signalen och den/de andra signalen/-erna kommer att undertryckas. Därför bör du endast sända (trycka på pknappen) när kanalen är ledig.

7 K OMMA IGÅNG

a b c

7.1 TA AV/SÄTTA PÅ BÄLTESCLIPSET

1. För att ta av klämman från enheten, tryck bältesklämman (b) mot antennen, samtidigt som du drar i klämmans flik (a).
2. Ska du sätta fast bältesklämman igen, hör du med ett klick hur bältesklämman läser fast i rätt läge.

1×A4A + - 1×A4A + - 1×A4A

7.2 SÄTTA I BATTERIER

1. Tag bort bältesklämman (§ 7.1).
2. Tryck på batterilocket och för det åt sidan bort från antennen. (c)
3. Sätt i tre 'AAA' alkaliska eller uppladdningsbara batterier. Sätt batteriets poler enligt anvisning.
4. Sätt på batterilocket (c) och bältesklämman igen (§ 7.1).

8 BATTERIETS LADDNINGSNIVÅ

När batteriets laddningsnivå är låg hörs ett pip var 10:e minut för att ange att batterierna behöver bytas.

Kasta batterierna på anvisad plats för källsortering av batterier och inte i hushållsavfallet. Kortslut inte batterierna eller kasta in dem i elden. Tag ur batterierna om enheten inte kommer att användas under en längre period.

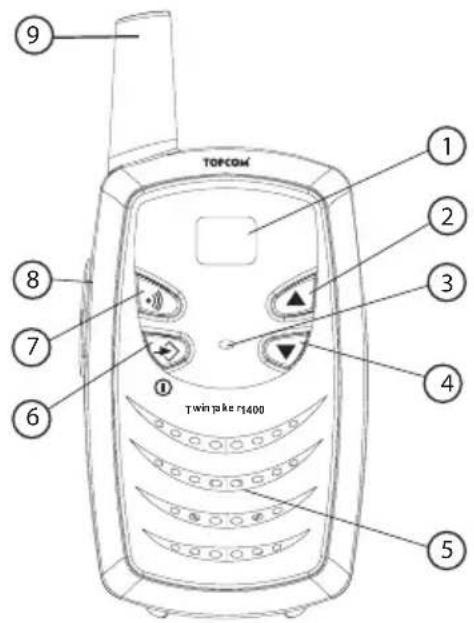

9 KNAPPAR

- Öka högtalarens volym

- Välj nästa objekt i menyn.

1. Mikrofon

2. NER-knapp

- Sänk högtalarens volym

- Välj föregående objekt i menyn.

1. Högtalare

2. MENY/TILL-FRÅN-knapp

- Stäng/sätt på strömmen.

- Gå till menyn.

1. ANROPS-knapp

- Skicka en uppringningssignal

1. TRYCK FÖR ATT PRATA-knappen

- Tryck för att prata eller släpp för att lyssna

- Bekräfta en inställning i menyn

1. Antenn

10 LCD-DISPLAYINFORMATION

z18 v18 ⑬ ⑫ ⑪

1. Kanalnummer/volymnivåindikering

2. TX-ram. Visas vid överföring

3. Volymikon. Visas när högtalarvolymen ställs in.

4. Avsökningsikon. Visas under KANALSÖKNINGS-läge.

11 ANVÄNDA TWINTALKER 1400

Display

11.1 SÄTTA PÅ/STÄNGA AV

För att sätta PÅ:

- Tryck på och håll ➕ - knappen intryckt. Enheten kommer att "pipa" och LCD-displayen visar aktuell kanal.

För att stänga AV

- Tryck på och håll ⏻ - knappen intryckt. Enheten kommer att "pipa" och LCD-displayen kommer att bli tom.

11.2 JUSTERA HÖGTALARVOLYMEN.

- Tryck på ⚠ - knappen vid standby-läge för att höja högtalarvolymen. Volymnivån visas tillsammans med volymikonen.

- Tryck på ▼ - knappen för hat sänka högtalarvolymen.

11.3 TA EMOT EN SIGNAL

Enheten står konstant på MOTTAGNINGS-lägen när enheten är PÅ och inte sänder.

Display

För att andra ska kunna ta emot din sändning, de måste också vara på samma kanal.

11.4 SÄNDA EN SIGNAL

• Tryck på och håll PTT -knappen intryckt för att SÄNDA. TX-ramen visas.
• Håll enheten i vertikalt läge med mikrofonen 10cm från munnen och tala in i mikrofonen.
  • S läppt - knappen när du vill sluta sända.

För att kontrollera kanalaktivitet använder du skärmfunktionen (§ 11.8). Macimal överföringstid är begränsad till 1 minut. Släpp och tryck på Ptknappen för att starta om sändningen.

11.5 BYTA KANAL

• Tryck på 📍 - knappen en gång, aktuellt kanalnummer blinkar på displayen.
• Tryck på ▲ - knappen eller ▼ - knappen för att byta kanal.
• Tryck på PTT - knappen för att välja önskad kanal och gå tillbaka till standbyläge.

11.6 ANROPSSIGNALER

En anropssignal talar om för andra att du vill börja sända.

- Tryck kort på - knappen. Anropstonen skickas under 2 sekunder på inställd kanal.

11.7 KANALSÖKNING

KANALSÖKNING söker efter aktiva signaler i en loop som aldrig tar slut, från kanal 1 till 8.

11.7.1 Aktivera kanalsökning

• T ryck på - knappen 2 gånger.
- Tryck på ▲ - knappen eller ▼ - knappen tills att 'Y' visas, för att aktivera sökning.
- Tryck på PTT - knappen för att bekräfta ditt val.
- När aktivitet på en av de åtta kanalerna hittas stoppas kanalsökningen och du kan lyssna på konversationen på den här kanalen.
- Tryck på ▲ - knappen eller ▼ - knappen för att hoppa över kanalen.
- O m ingen knapp trycks in och ingen aktivitet har upptäckts kommer kanalsökningen att fortsätta automatiskt efter 5 sekunder.

Du kan inte ändra högtalarvolyymen i kanalsökningsläge.

11.7.2 Inaktivera kanalsökningen

• T ryck 2 gånger på - knappen.
- Tryck på ▲ - knappen eller ▼ - knappen tills att '-' visas, för att inaktivera sökning.
• Tryck på PTT - knappen för att bekräfta ditt val.

11.8 KANALÖVERVAKARE

11.8.1 Aktivera övervakningsläge

• Tryck 3 gånger på ➕ - knappen för att starta övervakningen av kanalen.
• Tryck på ▲ - knappen tför att öka eller ▼ - knappen för att sänka högtalarvolymen.
• Kanalövervakningen upphör automatiskt efter 5 sekunder.

11.8.2 Inaktivera övervakningsläge

- I övervakningsläge, tryck på ➕ - knappen eller PTT - knappen för att inaktivera övervakningsläge eller vänta 5 sekunder så att övervakningen upphör automatiskt.

11.9 UPPFATTAT PIP PÅ/AV

Efter att knappen har släppts, kommer enheten att skicka ett uppfattat-pip för att bekräfta att du har slutat prata.

För att inaktivera uppfattat-pipet.

• S täng av enheten (§11.1)
- Tryck på och håll ▲ - knappen intryckt när du sätter på enheten. (§11.1)

För att aktivera uppfattat-pipet, följ samma instruktioner.

12 FELSÖKNING

Ingen ström Rengör batteriernas poler med en mjuk trasa. Byt batterierna

Ingen sändning Kontrollera att -knappen är helt intryckt innan du talar. T övervakar kanalaktiviteten och byter till en annan kanal om aktuell används.

Ingen mottagning Kontrollera högtalarvolymen Se till att du är inom mottagningsavständ från sändaren och flytta dig om det behöv.

Begränsad räckvidd och brus under sändning Samtalsräckvidden beror på terrängen. Stålkonstruktioner, betongbyggnader eller användning i fordon påverkar räckvidden negativt. Försök att undvika så många hinder som möjligt och kommunicera i en klar synlinje. Ändra din placering.

Interferens Mottagaren och sändaren är för nära varandra Minsta avständ mellan två enheter måste vara 1,5 meter.

13 TECHNICAL SPECIFICATIONS

KanalerFrekvensRäckviddBatterierSändningseffektModuleringstypKanalavstånd

8446,00625 MHz - 446,09375 MHzUpp till 3 km ( ppet f lt)3 x AAA alkaliska eller NiMH uppladdningsbara=< 500 mW ERPFM - F3E12,5 kHz

Channel Frequency Chart:
Channel	Frequency (MHz)
1	446,00625
2	446,01875
3	446,03125
4	446,04375
5	446,05625
6	446,06875
7	446,08125
8	446,09375

14 GARANTI

14.1 GARANTI

Topcoms produkter har en garantilängd på 24 månader. Förbrukningsvaror och defekter som orsakar en obetydlig påverkan på utrustningens funktion eller värde täcks inte av garantin. Rätten till garanti måste bevisas med uppvisande av inköpskvittot i original, där inköpsdatum och produktmodell framgår.

14.2 GARANTIÅTAGANDE

En apparat med fel måste återlämnas till ett servicecenter för Topcom, inklusive ett giltigt inköpskvitto. Om ett fel uppstår på apparaten under garantiperioden, reparerar Topcom eller dess officiellt förordnade servicecenter alla defekter orsakade av material- eller tillverkningsfel utan kostnad. Topcom bestämmer själv om företagets garantiförpliktelser ska uppfyllas genom reparation eller utbyte av den felaktiga apparaten eller delar av den felaktiga apparaten. Vid utbyte kan de hända att färg och modell skiljer sig från den ursprungligen köpta apparaten.

Det ursprungliga inköpsdatumet ska fastställa starten på garantiperioden. Garantiperioden förlängs inte om apparaten byts ut eller repareras av Topcom eller dess förordnade servicecenter.

14.3 GARANTI UNDANTAG

Skador eller defekter som är orsakade av felaktig skötsel eller hantering och skador som resulterar från användning av delar som inte är original eller tillbehör som inte Topcom har rekommenderat täcks inte av garantin.

Garantin täcker inte skador orsakade av yttre faktorer som åska, vätskor och värme, inte heller skador orsakade under transport.

Garantin gäller inte om serienumret på enheten har ändrats, tagits bort eller gjorts oläsligt.

Alla garantianspråk blir ogiltiga om apparaten har reparerats, ändrats eller modifierats av köparen eller av obehöriga servicecenter som ej är officiellt förordnade av

Topcom.

CE-märket bekräftar att apparaten uppfyller de grundläggande kraven i R&TTE direktivet.
