Twintalker 1400 micro sp - Dětské monitory TOPCOM - Bezplatný návod k obsluze

Typ produktu	Vysílačka PMR446 (obousměrné rádio)
Značka	Topcom
Model	Twintalker 1400 micro sp
Počet kanálů	8 kanálů (446,00625 - 446,09375 MHz)
Maximální dosah	Až 3 km na otevřeném prostranství
Vysílací výkon	< 500 mW ERP
Modulace	FM - F3E
Rozteč kanálů	12,5 kHz
Typ napájení	3 AAA alkalické nebo nabíjecí NiMH baterie
Displej	LCD displej s indikátory kanálu, hlasitosti, uzamčení a skenování
Hlavní funkce	Push-to-talk, volací tón, skenování kanálů, monitor, roger pípnutí, nastavení hlasitosti, uzamčení klávesnice
Odhadovaná výdrž	Proměnlivá podle použití a typu baterií; zvukový signál při vybití baterií
Údržba a čištění	Čistěte vlhkým měkkým hadříkem; nepoužívejte rozpouštědla; po kontaktu s vodou důkladně osušte
Bezpečnost	Uchovávejte více než 15 cm od kardiostimulátoru; vypněte ve výbušných oblastech; během vysílání se nedotýkejte antény
Provozní teplota	Není uvedeno v návodu
Včetně příslušenství	Klip na opasek (odnímatelný)
Záruka	24 měsíců od data nákupu
Normy a certifikace	V souladu se směrnicí R&TTE (označení CE)
Opravitelnost	Oprava v autorizovaném servisu Topcom; náhradní díly nejsou uvedeny v návodu
Likvidace	Nevyhazujte do domovního odpadu; baterie recyklujte podle místních předpisů

Často kladené otázky - Twintalker 1400 micro sp TOPCOM

Jaký je maximální dosah Twintalker 1400?

Maximální dosah je 3 km na otevřeném prostranství. Překážky jako budovy nebo vozidla dosah snižují.

Kolik baterií je potřeba a jakého typu?

Zařízení pracuje s 3 AAA bateriemi alkalickými nebo nabíjecími NiMH. Dodržujte vyznačenou polaritu.

Jak změnit kanál?

Jednou stiskněte tlačítko MENU, číslo kanálu bliká. Pomocí tlačítek ▲ nebo ▼ vyberte kanál (1-8), poté stiskněte tlačítko PTT pro potvrzení.

Proč je dosah omezený nebo je slyšet šum?

Dosah závisí na terénu. Kovové konstrukce, beton nebo použití ve vozidle dosah snižují. Zkuste se přesunout na otevřené místo. Oddalte obě zařízení alespoň 1,5 metru, abyste předešli rušení.

Jak používat funkci skenování kanálů?

Dvakrát stiskněte tlačítko MENU, poté pomocí ▲ nebo ▼ zobrazte 'Y' (aktivovat) nebo '-' (deaktivovat). Potvrďte tlačítkem PTT. Skenování prochází kanály 1 až 8 a zastaví se při aktivitě.

Mohu zařízení používat během nabíjení?

Zařízení není určeno k přímému nabíjení. Používejte nabíjecí baterie a externí nabíječku. Baterie nenabíjejte v zařízení.

Jak vyčistit Twintalker 1400?

Otřete vlhkým měkkým hadříkem (pouze voda). Nepoužívejte rozpouštědla ani čisticí prostředky. Pokud je zařízení mokré, vyjměte baterie a důkladně vysušte přihrádku.

Co dělat, když se zařízení nezapne?

Očistěte kontakty baterií suchým hadříkem. Vyměňte baterie za nové. Ujistěte se, že jsou baterie vloženy se správnou polaritou.

Je konverzace soukromá?

Ne, všechna zařízení nastavená na stejný kanál mohou konverzaci slyšet. Soukromí není zaručeno. Použijte kódy soukromí, pokud jsou k dispozici (u tohoto modelu není uvedeno).

Jak aktivovat nebo deaktivovat roger pípnutí?

Vypněte zařízení, poté podržte tlačítko MENU a znovu zapněte. Stejným postupem nastavení přepnete. Roger pípnutí potvrzuje konec vysílání.

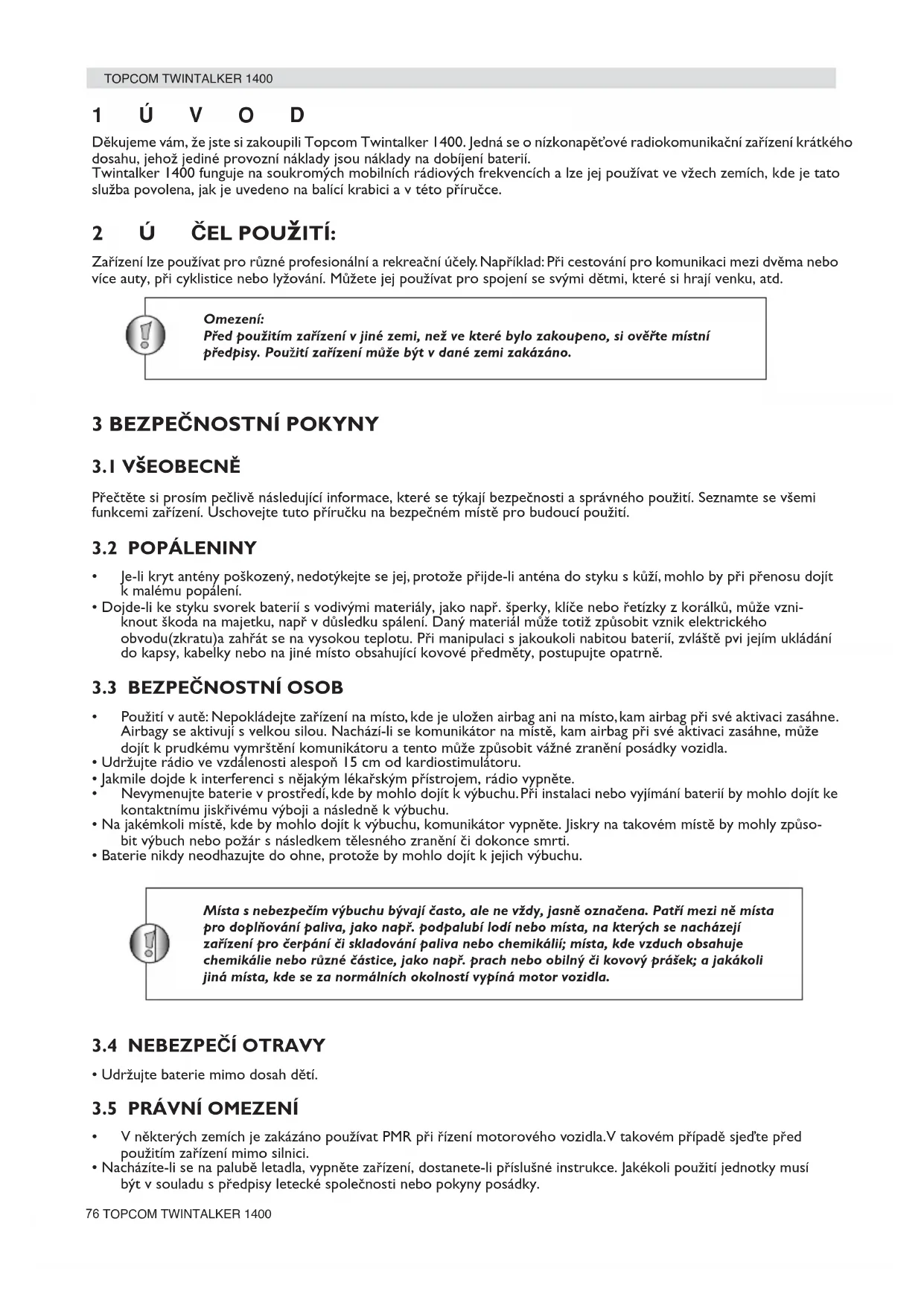

NÁVOD K OBSLUZE Twintalker 1400 micro sp TOPCOM

CZ Vlastnosti popsané v této příručce jsou publikovány s vyhrazeným právem na změnu.

Děkujeme vám, že jste si zakoupili Topcom Twintalker 1400. Jedná se o nízkonapět'ové radiokomunikační zařízení krátkého dosahu, jehož jediné provozní náklady jsou náklady na dobíjení baterií.

Twintalker 1400 funguje na soukromých mobilních rádiových frekvencích a lze jej používat ve vžech zemích, kde je tato služba povolena, jak je uvedeno na balící krabici a v této příručce.

2 Ú ČEL POUŽITÍ:

Zařízení lze používat pro různé profesionální a rekreační účely. Například: Při cestování pro komunikaci mezi dvěma nebo více auty, při cyklistice nebo lyžování. Můžete jej používat pro spojení se svými dětmi, které si hrají venku, atd.

Omezení:

Před použitím zařízení v jiné zemi, než ve které bylo zakoupeno, si ověřte místní předpisy. Použití zařízení může být v dané zemi zakázáno.

3 BEZPEČNOSTNÍ POKYNY

3. I VŠEOBECNĚ

Přečtěte si prosím pečlivě následující informace, které se týkají bezpečnosti a správného použití. Seznamte se všemi funkcemí zařízení. Uschovejte tuto příručku na bezpečném místě pro budoucí použití.

3.2 POPÁLENINY

• Je-li kryt antény poškozený, nedotýkejte se jej, protože přijde-li anténa do styku s kůží, mohlo by při přenosu dojít k malému popálení.
• Dojde-li ke styku svorek baterií s vodivými materiály, jako např. šperky, klíče nebo řetízky z korálků, může vzniknout škoda na majetku, např v důsledku spálení. Daný materiál může totiž způsobit vznik elektrického obvodu(zkratu)a zahřát se na vysokou teplotu. Při manipulaci s jakoukoli nabitou baterií, zvláště pvi jejím ukládání do kapsy, kabelky nebo na jiné místo obsahující kovové předměty, postupujte opatrně.

3.3 BEZPEČNOSTNÍ OSOB

• Použití v autě: Nepokládejte zařízení na místo, kde je uložen airbag ani na místo, kam airbag při své aktivaci zasáhne. Airbagy se aktivují s velkou silou. Nachází-li se komunikátor na místě, kam airbag při své aktivaci zasáhne, může dojít k prudkému vymrštění komunikátoru a tento může způsobit vážné zranění posádky vozidla.
• Udržujte rádio ve vzdálenosti alespoň 15 cm od kardiostimulátoru.
• Jakmile dojde k interferenci s nějakým lékařským přístrojem, rádio vypněte.
• Nevymenujte baterie v prostředí, kde by mohlo dojít k výbuchu. Při instalaci nebo vyjímání baterií by mohlo dojít ke kontaktnímu jiskřivému výboji a následně k výbuchu.
• Na jakémkoli místě, kde by mohlo dojít k výbuchu, komunikátor vypněte. Jiskry na takovém místě by mohly způsobit výbuch nebo požár s následkem tělesného zranění či dokonce smrti.
• Baterie nikdy neodhazujte do ohne, protože by mohlo dojít k jejich výbuchu.

Místa s nebezpečím výbuchu bývají často, ale ne vždy, jasně označena. Patří mezi ně místa pro doplňování paliva, jako např. podpalubí lodí nebo místa, na kterých se nacházejí zařízení pro čerpání či skladování paliva nebo chemikálií; místa, kde vzduch obsahuje chemikálie nebo různé částice, jako např. prach nebo obilný či kovový prášek; a jakákoli jiná místa, kde se za normálních okolností vypíná motor vozidla.

3.4 NEBEZPEČÍ OTRAVY

- Udržujte baterie mimo dosah dětí.

3.5 PRÁVNÍ OMEZENÍ

• V některých zemích je zakázáno používat PMR při řízení motorového vozidla. V takovém případě sjed'te před použitím zařízení mimo silnici.
- Nacházíte-li se na palubě letadla, vypněte zařízení, dostanete-li příslušné instrukce. Jakékoli použití jednotky musí být v souladu s předpisy letecké společnosti nebo pokyny posádky.

• Nařizují-li Vám jakékoli nápisy, abyste zařízení vypnuli, učiňte tak. V nemocnicích nebo zdravotnických zařízeních se možná používají přístroje citlivé na vnějží energii, jejímž zdrojem je rádiová frekvence.
• Výmena nebo úprava antény může ovlivnit technické specifikace PMR rádia a může tak dojít k porušení předpisů EU. Nepovolené antény by mohly také způsobit poškození rádia.

3.6 POZNÁMKY

• P ři prěnosu se nedotýkejte antény. Mohlo být to mít nepříznivý vliv na dosah signálu.
- Nebudete-li zařízení delší dobu používat, vyjměte z něj baterie.

4 ČIŠTENĚÍ ÚDRŽBA

• Jednotku čistěte měkkým hadrem navlhčeným ve vodě. Nepoužívejte čistící prostředky ani rozpouštědla; mohla by poškodit pouzdro jednotky, vniknout dovnitř a způsobit tak nevratné poškození.
  • K ontakty baterie je možné otírat suchým hadrem z vyzrněné bavlny.
• Dojde-li ke štyku jednotky s vodou, vypněte ji a okamžitě z ní vyjměte baterie. Vysušte schránku na baterie suchým hadrem, abyste minimalizovali možné poškození vodou. Nechejte schránku na baterie přes noc bez krytu nebo dokud zcela nevyschne. Dokud jednotka zcela nevyschne, nepoužívejte ji.

5 LIKVIDACE ZAŘÍZENÍ

Jednotku a baterie likvidujte způsobem šetrným k životnímu prostředí. Nevyhazujte baterie do běžného domovního odpadu.

6 P OUŽITÍ ZAŘÍZENÍ PMR

Při komunikaci musejí být všechna zařízení PMR naladěna na stejný kanál a nacházet se v dosahu příjmu (max. 3 km na otevřeném prostranství). Jelikož tato zařízení používají volná frekvenční pásma (kanály), sdílejí všechna zařízení v provozu tyto kanály (celkem 8 kanálů). Diskrétnost proto nelze zaručit. Kdokoli s PMR naladěným na váš kanál může váš rozhovor odposlouchávat.

Chcete-li komunikovat (přenášet hlasový signál), musíte stisknout PTT tlačitko - (Stiskněte, chcete-li mluvit). Po stisknutí tohoto tlačítka prejde zařízení do přenosového režimu a vý můžete začít mluvit do mikrofonu. Veškerá ostatní zařízení PMR v dosahu, na stejném kanálu a v pohotovostním režimu (která zrovna nepřenášejí hlasový signál) uslyší vaši zprávu. Předtím, než na zprávu odpovíte, musíte počkat, až druhá strana ukončí přenos. Na konci každého přenosu odešle jednotka pípnutí. Chcete-li odpovědět, jednoduše stiskněte PTT - tlač tko a začnete mluvit do mikrofonu.

Stisknou-li Ptlačitko zároveň dva nebo více uživatelů, přijme přijímač pouze nejsilnější signál a ostatní signály budou potlačeny. Proto byste měli signál přenášet (stisknout -Ptlačitko) pouze je-li kanál volný.

7 ZAČÍNÁME

7.1 SEJMUTÍ /INSTALACE PŘEZKY NA OPASEK

1. Chcete-li sejmout přezku na opasek z jednotky, zatlačte na přezku na opasek (b) směrem k anténě a zatáhněte přitom za jazýček přezky(a).
2. Při opětovné instalaci přezky BeltClip na opasek uslyšite v případě jejího správného umístění cvaknutí.

7.2 INSTALACE BATERIE

I. Sejměte přezku na opasek (§ 7.1).
2. Stiskněte kryt baterie a odsuňte jej smerem pryč od antény. (c)
3. Nainstalujte tři 'AAA' alkalické nebo dobíjecí baterie a dodržte přitom správnou polaritu, jak ukazuje obrázek
4. Nainstalujte zpět kryt baterie (c) a přezku na opasek (§ 7.1).

8 Ú R O V E Ř NABITÍ BATERIÍ

Je-li úroveň nabití baterie nízká, bude se každých 10 minut ozývat pípnutí, které bude pripomínat, že je baterie nutné vyměnit.

Stisknou-li Ptlacitko zároveň dva nebo více uživatelů, přijme přijímač pouze nejsilnější signál a ostatní signály budou potlačeny. Proto byste měli signál prénášet (stisknout -PTT tlačitko) pouze je-li kanál volný.

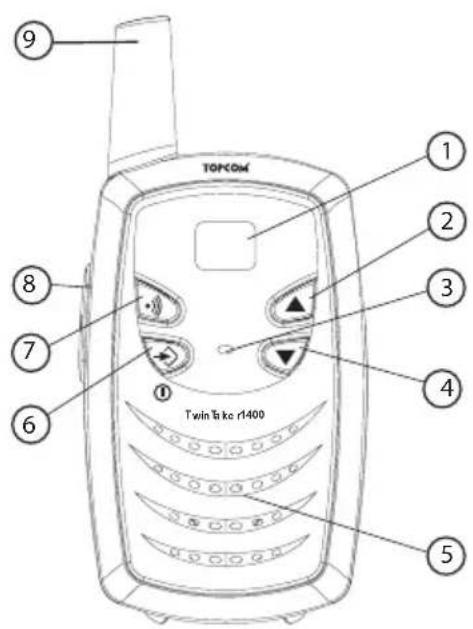

9 TLAČÍTKA

I. LCD displej
2. Tlačítko UP
- Zvýšení hlasitosti reproduktoru
- Vyberte následující položku v menu.

1. Mikrofon

2. Tlačítko DOWN

- Snížení hlasitosti reproduktoru

- Vyberte předcházející položku v menu.

1. Reproduktor

2. Tlačitko MENU/ON-OFF

- Zapnutí nebo vypnutí napájení.

- Vstup do menu.

1. Tlačítko CALL

- Přenos volacího tónu

1. Tlačitko PUSH TO TALK

- Při jeho stisknutí se mluví, při jeho uvolnění se poslouchá

- Potvrzení nastavení v menu

1. Anténa

1. Označení čísla kanálu/hlasitosti
   II. Rámeček TX. Zobrazen při přenosu
2. Ikona hlasitosti. Zobrazena při nastavování hlasitosti reproduktoru.
3. Ikona vyhledávání. Zobrazena v režimu CHANNEL SCAN (VYHLEDÁVÁNÍ KANÁLU).

11 POUŽITÍ ZAŘÍZENÍ TWINTALKER 1400

Display

II.1 ZAPNUTÍ/VYPNUTÍ JEDNOTKY:

Zapnutí:

- Stiskněte a podržte tlačitko . Jednotka "pípne" a na LCD displeji se zobrazí aktuální kanál.

Display

Vypnutí

- Stiskněte a podržte tlačítko . Jednotka "pípne" a LCD displej zhasne.

II.2 NASTAVENÍ HLASITOSTI REPRODUKTORU.

- Stiskněte tlačítko v pahotovostním režimu a hlasitost reproduktoru se zesílí. Úroveň hlasitosti se zobrazí společne s ikonou hlasitosti. - Stiskněte tlačítko a hlasitost reproduktoru se zeslabí.

11.3 PŘÍJEM SIGNÁLU

Jednotka je neustále v režimu PRÍJEM, je-li zapnutá a nedochází k prénosu.

11.4 PŘENOS SIGNÁLU

- Stiskněte a podrěte tlačítko a začné PRENOS. Zobrazí se rámeček TX. - P održte jednotku ve svislé poloze s MIKROFONEM ve vzdálenosti 10 cm od úst a začněte mluvit do mikrofonu. - Chcete.li prěnos ukončit, uvolněte tlačítko . PTT

Ke kontrole aktivity na kanálu použijte funkci sledování(§ 11.8). Maximální doba prénosu je omezena na 1 minutu. Chcete-li opět zahájit prénos, uvolnete a stiskněte PTT tlačitko .

11.5 ZMĚNA KANÁLU

- Stiskněte jednou tlačítko a aktuální číslo kanálu zobrazené na displeji začne blikat. - Stiskněte tlačítko nebo tlačítko , chcete-provést změnu kanálu. Stiskněte tlačítko Pdhcete-li provést výběr požadovaného kanálu a vrátit se do pohotovostního režimu.

11.6 VOLACÍTÓNY

Volací tón upozorní ostatní osoby úcastnící se komunikace na to, že chcete zahájit přenos. • Stiskněte krátce tlačítko. Dojde k přenosu volacího tónu na nastaveném kanálu po dobu dvou vteřin.

11.7 VYHLEDÁVÁNÍ KANÁLŮ

VYHLEDÁVÁNÍ KANÁLŮ vyhledá aktivní signály v nekonečné smyčce od kanálu I po kanál 8.

11.7.1 Aktivace vyhledávání kanálů

- Stiskněte drakát tlačítko . - Stiskněte a podržte tlačítko nebo tlačítko tak dlouho, dokud se nezobrazí 'Y'. Tak dojde k aktivaci vyhledávání. - Stisknutím tlačítka popřídite svoji volbu. - Při zjištění aktivity na některém z osmi kanálů se vyhledávání kanálu zastaví a vy budete moci odposlouchávat rozhovor na tomto kanálu. - Stiskněte tlačítko nebo tlačítko , chcete daný kanál přeskocit. - Nestisknete-li žádné tlačítko a nebyla-li zjištěna žádná aktivita, bude vyhledávání kanálů po pěti vteřinách automaticky pokračovat.

V režimu vyhledávání kanálů není možné měnit hlasitost reproduktoru.

11.7.2 Deaktivace vyhledávání kanálů

• Stiskněte drakát tlačítko
- Stiskněte a podržte tlačítko nebo tlačítko tak dlouho, dokud se nezobrazí '-'. Tak dojde k deaktivaci vyhledávání.
- Stisknutím tlačítka potvrđite svoji volbu.

11.8 SLEDOVÁNÍ KANÁLŮ

II.8.I Aktivace režimu sledování

• Stiskněte tňkát tlačítko a začne sledování aktivity na kanálu.
• Chcete-li zvýšit úroven hlasitosti reproduktoru, stiskněte tlačítko. Chcete-li úroveň hlasitosti reproduktoru snížit, stiskněte tlačítko
• Sledování kanálů se automaticky zastaví po 5 vteřinách.

11.9 ZAP/VYP PÍPNUTÍ "PŘEPÍNÁM"

Po uvolnění tlačitko PTT, vyšle jednotka pípnutí "přepínám", kterým potvrzuje, že jste přestali hovořít.

Deaktivace pípnutí "přepínám".

• Vypněte jednotku (§11.1)
- Při zapínání jednotky stiskněte a podrěte tlačítko . (§14.1)

Při aktivaci pípnutí "přepínám" postupujte podle stejných pokynů.

12 PORADCE PŘI POTÍŽÍCH

Nefunguje napájení Měkkým hadrem očistete kontakty baterie.Vyměňte baterie.
Nedochází k přenosu Předtím, než začnete mluvit,	se ujistěte, že je tlačítkozcela stisknuté.Používá-li již někdo aktuální kanál, použijte funkci vyhledávání kanálů a prepněte na jiný kanál.
Nedochází k příjmu Zkontrolujte hlasitost reproduktoruUjistěte se, že se nacházíte v dosahu příjmu odesílatele signálu a v případe potřeby změňte svoji polohu.
Omezený dosah a šum při přenosu Dosah komunikace závisí na terénu.Ocelové konstrukce, betonové budovy nebo použití ve vozidlech mají na dosah komunikace nepříznivý vliv.Snažte se co nejvíce vyhýbat překážkám a komunikovat na viditelnou vzdálenost.Změňte svoji polohu.
Interference Vzájemná vzdálenost přijímače a vysílace je příliš malá. Minimálnívzdálenost mezi dvěma jednotkami musí být 1,5 m.

13 TECHNICKÉ SPECIFIKACE

Kan lyFrekvenceDosahBateriePřenosový výkonTyp modulaceRozm stěn kan l ú

8446.00625MHz - 446.09375 MHzAž 3 km (na otevřen m prostranstv )3 x AAA alkalick nebo NiMH dob jec=< 500mW ERPFM - F3E12,5 Khz

Channel Frequency Chart:
Channel	Frequency	(MHz)
1 446,00625
2 446,01875
3 446,03125
4 446,04375
5 446,05625
6 446,06875
7 446,08125
8 446,09375

17 ZÁRUČNÍ LIST

17.1 ZÁRUČNÍ DOBA

Na přístroje spolećnosti Topcom se vztahuje záruční doba 24 měsíců. Záruční doba zaćíná dnem zakoupení nového přístroje. Záruka na baterie je omezena jen na 6 měsíců od zakoupení. Spotřební materiál nebo vady, které mají zanedbatelný vliv na fungování nebo hodnotu přístroje nejsou zárukou kryty.

Záruku je nutné doloLit předloLením originální úctenky, na které je oznaćeno datum nákupu a typ přístroje.

Vadný přístroj je nutné vrátit servisnímu centru spolećnosti Topcom vćetně platného dokladu o nákupu.

Pokud se u přístroje během zárućní doby objeví vada, spolećnost Topcom nebo její autorizované servisní centrum zdarma opraví vdechny vady způsobené materiálem nebo výrobou

Topcom vyplní podle vlastního uváLení závazky vyplývající ze záruky tím, Le vadný přístroj nebo jeho části opraví nebo vymění. V případě výměny přístroje můLe být barva a typ nového přístroje jiný, neL u původně zakoupeného přístroje.

Datem zahájení záruční doby je datum původního zakoupení přístroje. Záruční doba se neprodluLuje, pokud byl přístroj Topcomem nebo jeho servisními centry vyměněn nebo opraven.

17.3 ZÁRUKA NEZAHRNUJE

Podkození nebo vady, které vznikly dpatným zacházením nebo obsluhou a vady vzniklé pouLitím neoriginálních částí nebo doplňků, které nejsou doporučeny Topcomem nejsou zárukou pokryty

Bezdrátové telefony spolećnosti Topcom musí být pouLívány výhradně s dobíjecími bateriemi. Na vady způsobené pouLíváním jednorázových baterií se záruka nevztahuje

Záruka se nevztahuje na vady způsobené vnějdími faktory, jako jsou blesky, voda a oheň, ani na vady vzniklé během přepravy

Záruku nelze vymáhat, pokud bylo sériové číslo na přístroji změněno, odstraněno nebo se stalo nečitelným.

Nárok na záruku je neplatný i v případě, Le byl přístroj opravován, změněn nebo upraven uLivatelem nebo servisním centrem, které nebylo Topcomem autorizováno.

Vlastnosti popsané v této příručce jsou publikovány s vyhrazeným právem na změnu.

I B EVEZETÉS

- Batérie uchovávajte mimo dosahu detí.

3.5 PRÁVNE OBMEDZENIA

I. Odopnite sponu na opasok (§ 7.1).
2. Stlačte kryt batérie a odsuňte ju smerom preč od antény. (c)
3. Vložte tri 'AAA' alkalické alebo dobíjatel'né batérie a dodržite pritom správnu polaritu podl'a obrázku.
4. Kryt batérie (c) a sponu na opasok(§ 7.1)znovu nainštalujte.

8 SIGNALIZÁCIA VYBITIA BATÉRIE

Batérie likvidujte na mieste na to určenom a nevyhadzujte ich do domového odpadu.Batérie neskratujte ani ich nehádžte do ohna.Ak zariadenie nebudete dlhšiu dobu používat', batérie vyberte.

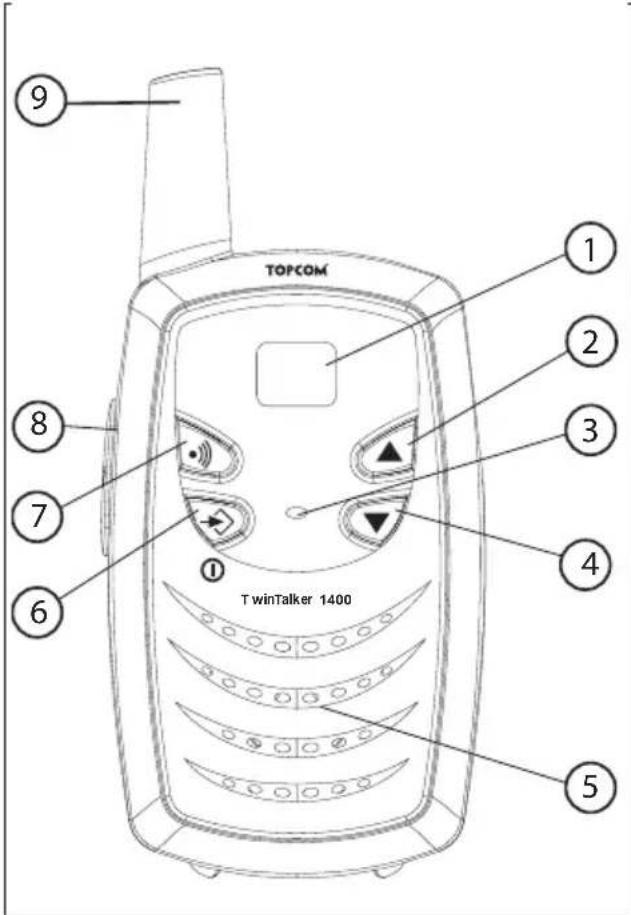

9 TLA ČIDLÁ

• Stlačte a podržte tlačidlo . Zariadenie "pípne" a na LCD displeji sa zobrazí aktuálny kanál.
  Vypnutie
• Stlačte a podržte tlačidlo . Jednotka "pípne" a LCD displej zhasne.

II.2 NASTAVENIE HLASITOSTI REPRODUKTORA.

• Stlačte tlačidlo ▲ v pohotovostnom režime a hlasitost' reproduktoru sa zvýši. Úroveň hlasitosti s zobrazí spolu s ikonou hlasitosti.
• Stlačte tlačidlo a hlasitost' reproduktora sa zníži.

11.3 PRÍJEM SIGNÁLU

• Stlačte jedenkrát tlačidlo a aktualne číslo kanálu zobrazené na displeji začne blikat'.
• Stlačte tlačidlo alebo tlačidlo, ak chcete zmenit' kanál.
• Stlačte tlačidlo, akrohcete vybrat' požadovaný kanál a vrátit' sa do pohotovostného režimu.

II.6 VOLACIETÓNY

• Stlačte tlačidlo dvakrát.

- Stlačením tlačidla potvrdíte svoju vol'bu.

- Stlačte tlačidlo alebo tlačidlo, ak chcete daný kanál preskočit.

V režime vyhl'adávania kanálov nie je možné menit'hlasitost:

- Stlačte tlačidla dvalkrát.

- Stlačením tlačidla potvrd'te svoju vol'bu.

11.8.1 Aktivácia režimu sledovania

- Stlačte tlačidla trikrát a začne sledovanie aktivity na kanáli, Zobrazí sa nastavený kanál.

- Ak chcete zvýšit úroveň hlasitosti reproduktora, stlačte tlačidla , ak chcete znížit' úroveň hlasitosti reproduktora, stlačte tlačidla

- Sledovanie kanálu sa automaticky zastaví po 5 sekundách

Displej

11.8.2 Deaktivácia režimu sledovania

- Ak chcete deaktivovat' režim sledovania, v režime sledovania stlačtetlačte tlačidla alebo tlačidla palebo počkajte 5 sekúnd, sledovanie sa vtedy zastaví automaticky.

11.9 ZAP/VYP PÍPNUTIE "PREPÍNAM"
