HASZNÁLATI ÚTMUTATÓ Express Compact GV7085 TEFAL

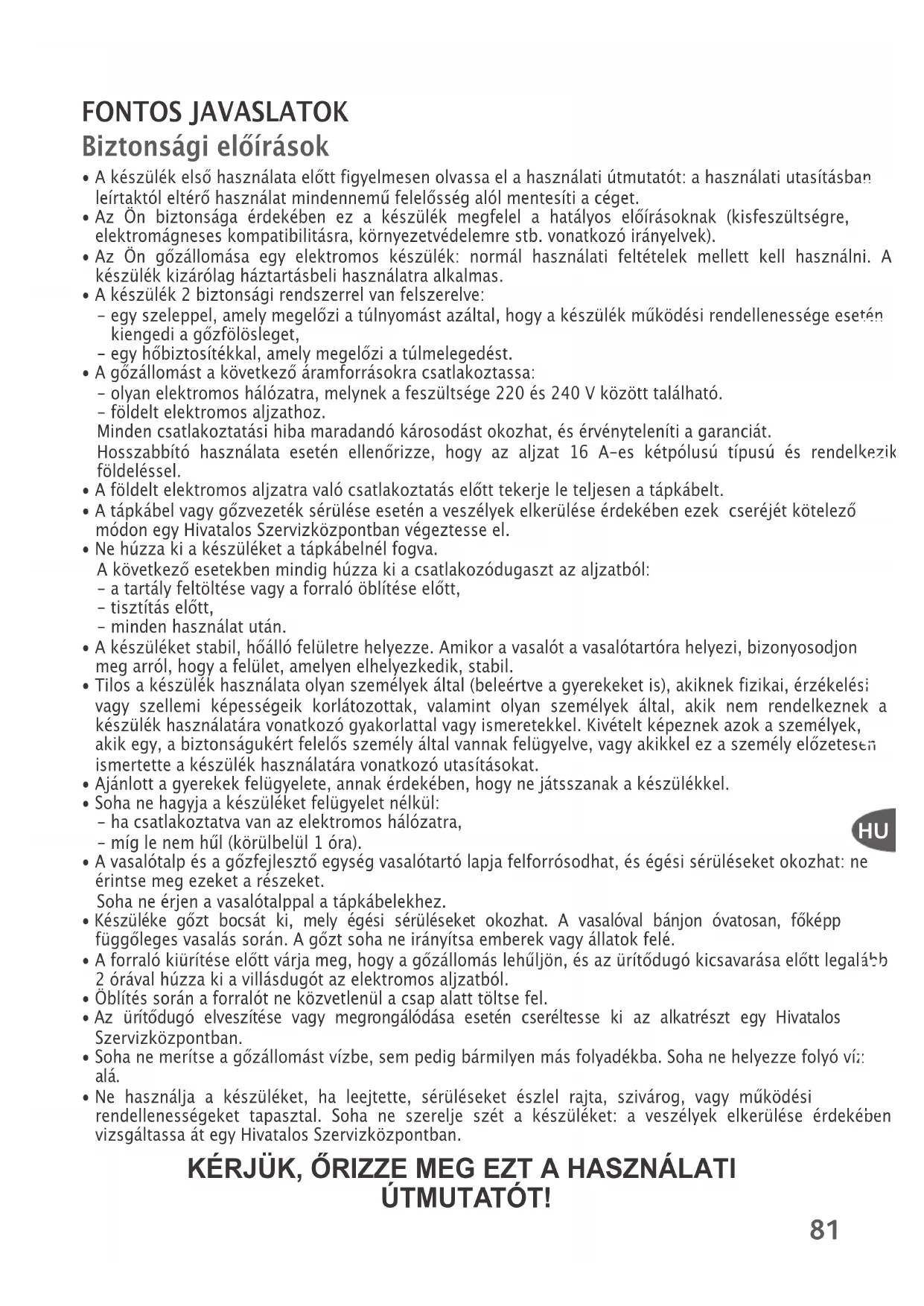

• A készülék első használata előtt figyelmesen olvassa el a használati útmutatót: a használati utasításban leírtaktól eltérő használat mindennemű felelősség alól mentesíti a céget.

• Az Ön biztonsága érdekében ez a készülék megfelel a hatályos előírásoknak (kisfeszültségre, elektromágneses kompatibilitásra, környezetvédelemre stb. vonatkozó irányelvek).

• Az Ön gőzállomása egy elektromos készülék: normál használati feltételek mellett kell használni. A készülék kizárólag háztartásbeli használatra alkalmas.

• A készülék 2 biztonsági rendszerrel van felszerelve: - egy szeleppel, amely megelőzi a túlnyomást azáltal, hogy a készülék működési rendellenessége esetén kiengedi a gőzfölösleget, - egy hőbiztosítékkal, amely megelőzi a túlmelegedést.

• A gőzállomást a következő áramforrásokra csatlakoztassa: - olyan elektromos hálózatra, melynek a feszültsége 220 és 240 V között található. - földelt elektromos aljzathoz. Minden csatlakoztatási hiba maradandó károsodást okozhat, és érvényteleníti a garanciát. Hosszabbító használata esetén ellenőrizze, hogy az aljzat 16 A-es kétpólusú típusú és rendelkezik földeléssel.

• A földelt elektromos aljzatra való csatlakoztatás előtt tekerje le teljesen a tápkábelt.

• A tápkábel vagy gőzvezeték sérülése esetén a veszélyek elkerülése érdekében ezek cseréjét kötelező módon egy Hivatalos Szervizközpontban végeztesse el.

• Ne húzza ki a készüléket a tápkábelnél fogva. A következő esetekben mindig húzza ki a csatlakozódugaszt az aljzatból: - a tartály feltöltése vagy a forraló öblítése előtt, - tisztítás előtt, - minden használat után.

• A készüléket stabil, hőálló felületre helyezze. Amikor a vasalót a vasalótartóra helyezi, bizonyosodjon meg arról, hogy a felület, amelyen elhelyezkedik, stabil.

• Tilos a készülék használata olyan személyek által (beleértve a gyerekeket is), akiknek fizikai, érzékelési vagy szellemi képességeik korlátozottak, valamint olyan személyek által, akik nem rendelkeznek a készülék használatára vonatkozó gyakorlattal vagy ismeretekkel. Kivételt képeznek azok a személyek, akik egy, a biztonságukért felelős személy által vannak felügyelve, vagy akikkel ez a személy előzetesen ismertette a készülék használatára vonatkozó utasításokat.

• Ajánlott a gyerekek felügyelete, annak érdekében, hogy ne játsszanak a készülékkel.

• Soha ne hagyja a készüléket felügyelet nélkül: - ha csatlakoztatva van az elektromos hálózatra, - míg le nem hűl (körülbelül 1 óra).

• A vasalótalp és a gőzfejlesztő egység vasalótartó lapja felforrósodhat, és égési sérüléseket okozhat: ne érintse meg ezeket a részeket. Soha ne érjen a vasalótalppal a tápkábelekhez.

• Készüléke gőzt bocsát ki, mely égési sérüléseket okozhat. A vasalóval bánjon óvatosan, főképp függőleges vasalás során. A gőzt soha ne irányítsa emberek vagy állatok felé.

• A forraló kiürítése előtt várja meg, hogy a gőzállomás lehűljön, és az ürítődugó kicsavarása előtt legalább 2 órával húzza ki a villásdugót az elektromos aljzatból.

• Öblítés során a forralót ne közvetlenül a csap alatt töltse fel.

• Az ürítődugó elveszítése vagy megrongálódása esetén cseréltesse ki az alkatrészt egy Hivatalos Szervizközpontban.

• Soha ne merítse a gőzállomást vízbe, sem pedig bármilyen más folyadékba. Soha ne helyezze folyó víz alá.

• Ne használja a készüléket, ha leejtette, sérüléseket észlel rajta, szivárog, vagy működési rendellenességeket tapasztal. Soha ne szerelje szét a készüléket: a veszélyek elkerülése érdekében vizsgáltassa át egy Hivatalos Szervizközpontban. KÉRJÜK, ŐRIZZE MEG EZT A HASZNÁLATI ÚTMUTATÓT!

1800121480 GV7085 E0 GTK _110x154 01/03/11 11:52 Page8182 A vasalót a tartóra rögzítő rendszer - Lock System (modelltől függően)

• A gőzállomás fel van szerelve egy rögzítőívvel, amelynek segítségével a vasaló rögzíthető (modelltől függően), ezáltal könnyebben tárolható és szállítható: - Rögzítés - 1. ábra. - Kioldás - 2. ábra.

• Ha a gőzállomást a vasaló fogantyújánál fogva kívánja szállítani: - helyezze a vasalót a gőzállomás vasalótartójára, és hajtsa rá a rögzítőívet a vasalóra, amíg az be nem akad (kattan egyet) - 1. ábra. - Ez után a gőzállomást szállíthatja a vasaló fogantyújánál fogva - 3. ábra.

Milyen vizet használjak?

• Csapvíz: A készülék csapvízzel való használatra készült. Ha a csapvíznek nagy a mésztartalma, keverjen össze 50% csapvizet és 50% kereskedelmi fogalomban kapható ásványtalanított vizet. Egyes tengerparti régiókban igen magas lehet a víz sótartalma. Ebben az esetben használjon tiszta ásványtalanított vizet.

Vízlágyító: Többféle típusú vízlágyító létezik, ezek többsége alkalmas a gőzölős vasalóban való használatra. Azonban egyes vízlágyítók, nevezetesen amelyek különféle vegyi anyagokat, például sókat használnak, fehér vagy barna elszíneződéseket okozhatnak, elsősorban a szűrőedényekben. Ha ilyen típusú problémát tapasztal, a kezeletlen csapvíz vagy az üvegben kapható tiszta víz használatát javasoljuk. A vízcserét követően a probléma csak többszöri újabb használat után szűnik meg. Az első alkalommal ajánlott próbát végezni a gőzölő funkcióval egy régi, használt ruhadarabon, amelyre már nincsen szüksége, így megelőzhetjük a ruhák esetleges károsodását.

Ne feledje: Soha ne használjon esővizet vagy adalékanyagokat tartalmazó vizet (például keményítő, illatanyagok, háztartási gépekből vett víz). A hasonló adalékanyagok megváltoztathatják a gőz tulajdonságait, és magas hőmérsékleten a gőzölőkamrában olyan lerakódások keletkezhetnek, amelyek foltot hagynak a kivasalt ruhadarabokon. A tartály megtöltése

• Helyezze a gőzállomást egy stabil és vízszintes, hőálló felületre.

• Ellenőrizze, hogy a készülék nincs-e feszültség alatt, és nyissa ki a tartály fedelét.

• Egy vizeskancsóba töltsön maximum 1,6 l vizet, majd segítségével töltse fel a tartályt, ügyelve arra, hogy ne lépje túl a „Max” jelzést - 4. ábra. A gőzállomás bekapcsolása

• Tekerje le teljesen a tápkábelt, és húzza ki a gőzvezetéket a tartójából.

• A vasalót rögzítő ívet hajlítsa előre, hogy kioldja a biztonsági zárat (modelltől függően).

• Csatlakoztassa a gőzállomást egy földelt elektromos aljzathoz.

A forraló melegít: a vezérlőfelületen a zöld lámpa villog - 14. ábra. Ha a zöld lámpa folyamatosan világít (kb. 2 perc elteltével), a gőz készen áll - 15. ábra.

Körülbelül egy perc elteltével, és a használat ideje alatt rendszeresen, a készülék elektromos pumpája vizet fecskendez a forralóba. Ez zajjal jár, ami természetes.

2. Vasalási hőszabályozó gomb

3. Vasaló jelzőfénye

5. Tápkábel-tároló rekesz

7. 1,6 literes víztartály

8. Forraló (a gőzfejlesztő egység belsejében)

10. Gőzvezeték-rögzítő kapocs

11. Ürítődugó kupakja / Ürítődugó

a. - OK (újraindító) gomb b. - Gőzölés készenlétet jelző lámpa c. - Üres tartályt jelző lámpa d. - Forralóürítést jelző lámpa

13. Lock-System (modelltől függően)

A KÉSZÜLÉK BEMUTATÁSA Első használat során ártalmatlan füst és szag távozását tapasztalhatja. Ez, a készülék működésére semmilyen hatással nem levő jelenség hamar megszűnik. 1800121480 GV7085 E0 GTK _110x154 01/03/11 11:52 Page8283 HASZNÁLAT Gőzvasalás

• A vasalási hőszabályzó gombot állítsa a vasalandó anyagnak megfelelő típusra (ld. az alábbi táblázatot).

A vasaló jelzőfénye kigyullad. Figyelem: a készülék akkor áll készen, ha a vasaló jelzőfénye kialszik, és a vezérlőfelület zöld lámpája folyamatosan világít.

• Vasalás közben a vasalón található állapotjelző led a melegedés hőfoka szerint időnként felgyullad és kialszik, ez azonban nincs befolyással a készülék használatára.

• Gőzöléshez nyomja meg a vasaló fogantyújának alsó részén található gőzgombot - 5. ábra. A gomb elengedésekor a gőzölés leáll.

Amennyiben keményítőt használ, permetezze azt a vasalt felület visszájára. Hőmérséklet beállítása

• A vasaló hőszabályzó gombjának beállítása:

Kezdje a vasalást az alacsonyabb hőmérsékletet igénylő anyagokkal, és hagyja a végére azokat, amelyeknek a vasalásához nagyobb hőmérsékletre (••• vagy Max.) van szükség. - Ha vegyes szálú szövetet vasal, a hőmérsékletet a legérzékenyebb anyagnak megfelelően állítsa be. - Gyapjúból készült ruhák vasalásakor csak a gőzgombot nyomogassa - 5. ábra. , anélkül hogy a vasalót a ruhára tenné. Ezáltal elkerüli az anyag kifényesedését. Száraz vasalás

• Ne nyomja meg a gőzgombot. Függőleges simítás

• Állítsa a vasaló hőszabályzó gombját maximális pozícióra.

• Akassza a ruhát egy vállfára, és egyik kezével lazán feszítse ki. Mivel a gőz nagyon meleg, a ruha kisimítását soha ne végezze valakinek a testén, hanem csakis vállfán.

• A gőzgombot - 5. ábra. időnként megnyomva mozgassa a vasalót fentről lefelé - 6. ábra. A víztartály feltöltése használat közben

Ha az "üres víztartály" piros ledje villogni kezd, készülék gőzölő funkciója leáll. - 16. ábra. A víztartály üres.

• Húzza ki a gőzállomás csatlakozódugóját, és nyissa ki a tartály fedelét.

• Egy vizeskancsóba töltsön maximum 1,6 l vizet, majd segítségével töltse fel a tartályt, ügyelve arra, hogy ne lépje túl a tartály „Max” jelzését - 4. ábra.

• Csatlakoztassa a készüléket az elektromoss hálózatra. Nyomja meg a vezérlőfelületen található „OK” (újraindító) gombot - 17. ábra , és folytassa a vasalást. A zöld jelzőfény folyamatos világítása esetén a gőz készen áll. Első használat során, vagy ha néhány perce nem használta a gőzölő funkciót: nyomja meg többször egymás után a gőzgombot (5. ábra), anélkül hogy a ruhadarab felé irányítaná. Ezáltal távozik a gőzkörben található hideg víz. Lenvászontól vagy pamuttól különböző anyagokból készült ruhák esetén tartsa a vasalót néhány centiméteres távolságra, hogy ne égesse meg az anyagot. A vasalót soha ne helyezze fém vasalótartóra, mivel az megrongálhatja. Erre a célra használja a gőzfejlesztő egység vasalótartó lapját: csúszásgátlókkal van felszerelve, és ellenáll a magas hőmérsékleteknek.

SzčvetLenszövet, pamutGyapjú, selyem, ViszkózSzintetikus kelme(poíyészter, acetát, akril, polyamia

A VASALÁSI HŐMÉRSÉKLET ÉS A GŐZMENNYISÉG BEÁLLITÁSA A VASALANDÓ SZÖVET TIPUSÁTÓL FÜGGŐEN: A HŐSZABÁLYZÓ GOMB BEÁLLÍTÁSA 1800121480 GV7085 E0 GTK _110x154 01/03/11 11:52 Page83KARBANTARTÁS ÉS TISZTÍTÁS A gőzállomás tisztítása

• A talp és a gőzfejlesztő egység tisztítására ne használjon tisztítószert vagy vízkőoldót.

• A vasalót vagy a gőzfejlesztő egységet ne helyezze csap alá.

• A talpat tisztítsa rendszeresen fémmentes szivaccsal.

• A műanyag részeket időnként tisztítsa meg puha, enyhén nedves kendővel. A forraló öblítése

• A forraló hatékony működésének meghosszabbítása és a vízkő-kibocsátás elkerülése érdekében a gőzállomás fel van szerelve egy narancssárga „forralóürítés” lámpával, amely a vezérlőfelületen villog, körülbelül a tizedik használat után - 9. ábra.

• Ha a narancssárga forralóürítést jelző lámpa villogni kezd, nyugodtan folytathatja a vasalást, de a következő használat előtt ne felejtse el kiöblíteni a forralót.

• Ellenőrizze, hogy a gőzállomás lehűlt, és több mint 2 órája áramtalanította.

• A gőzállomást helyezze a mosogatókagyló szélére, a vasalót pedig tegye mellé, a sarkára állítva.

• Negyed fordulattal balra forgatva csavarja ki az ürítő kupakját - 10. ábra.

• Egy pénzérme segítségével csavarja ki óvatosan a forraló ürítődugóját - 11. ábra.

• A gőzállomást tartsa megdöntve, és egy vizeskancsó segítségével töltse fel a forralót kb. 1/4 l csapvízzel - 12. ábra.

• Néhány pillanatig mozgassa a gőzfejlesztő egységet, majd ürítse ki teljesen a mosogató fölött tartva - 13. ábra. Ajánljuk a művelet megismétlését még egyszer, a jobb öblítés érdekében.

• Csavarja vissza és szorítsa meg a forraló ürítődugóját a pénzérme segítségével.

• Tegye vissza az ürítődugó kupakját a helyére.

• A legközelebbi használat alkalmával a „OK” gomb megnyomásával kapcsolja ki a narancssárga lámpát - 17. ábra. A gőzállomás tárolása

• A vasalót helyezze a gőzállomás vasalótartójára.

• Hajtsa a rögzítőívet a vasalóra, amíg egy kattanást nem hall. Ekkor a vasaló biztonságosan rögzítve van a gőzfejlesztő egységre (modelltől függően).

• A tápkábelt tárolja a megfelelő rekeszbe - 7. ábra.

• A gőzvezetéket rögzítse a kapocs segítségével - 8. ábra.

• Tárolás előtt hagyja lehűlni a gőzállomást, ha egy szekrényben vagy szűk helyen tárolja.

• Ez után biztonságosan tárolhatja a gőzállomást. PROBLÉMA A GŐZÁLLOMÁSSAL? A forraló öblítéséhez semmiképp ne használjon vízkőoldó- szert: ez kárt tehet a készülékben. A gőzállomás kiürítése előtt kötelező módon hagyja hűlni több mint 2 órán keresztül az égési sérülések elkerülésének érdekében. A tisztítás előtt győződjön meg arról, hogy a gőzállomás nincs csatlakoztatva az elektromos hálózathoz és hogy a vasaló, valamint gőzállomás lehűlt-e. Problémák Lehetséges okok Megoldások A gőzállomás nem kapcsol be, vagy a vasaló jelzőfénye nem világít. A készülék nincs az elektromos hálózatra csatlakoztatva. Ellenőrizze, hogy a készülék üzemképes aljzatra van-e csatlakoztatva, és be van-e kapcsolva. Víz folyik a vasalótalp lyukaiból. A gőz használata elkezdődött, annak ellenére, hogy a vasaló még nem eléggé meleg. Ellenőrizze a termosztát beállítását. Várja meg, amíg a vasaló jelzőfénye kialszik, és csak ez után nyomja meg a gőzgombot. A víz lecsapódott a csövekben, mivel ez az első gőzvasalás, vagy egy ideje nem használta a gőz funkciót. A vasalót a vasalóasztaltól távol tartva nyomogassa a gőzgombot, amíg a vasaló gőzt nem bocsát ki.l

Ha nem lehetséges a hiba okának megállapítása, forduljon egy Hivatalos Szervizközponthoz. Vegyünk részt a környezetvédelemben! Az Ön készüléke számos értékesíthető vagy újrahasznosítható anyagot tartalmaz. Készülékét adja le egy gyűjtőhelyen vagy egy Hivatalos Szervizközpontban, a megfelelő kezelés biztosítása érdekében. Problémák Lehetséges okok Megoldások A ruhán vízfoltok jelennek meg. A vasalóasztal huzatja átitatódott vízzel, mivel nem felel meg a gőzállomás teljesítményének. Ellenőrizze, hogy a vasalóasztal megfelelő-e (rácsos asztal, amely megakadályozza a víz lecsapódását). A talp lyukain fehér folyadék távozik. A forralóból vízkő távozik, mivel nem volt rendszeresen kiöblítve. Öblítse ki a forralót. (lásd „A forraló öblítése” c. fejezetet) A talp lyukain barna folyadék távozik, és foltot hagy a ruhán. A vasaláshoz használt vízben vízkőoldó vegyszer vagy más adalékanyag van. A víztartályba ne töltsön semmilyen adalékanyagot (lásd a „Milyen vizet használjak?” c. fejezetet). A talp piszkos vagy barna, és foltot hagyhat a ruhán. A beállított hőmérséklet túl magas. Olvassa el a hőmérséklet szabályozására vonatkozó utasításokat. A ruhát nem öblítette ki eléggé, vagy olyan új ruhát vasal, amely még nem volt kimosva. Bizonyosodjon meg arról, hogy a ruhát eléggé kiöblítette, hogy eltüntesse az esetleges szappan- vagy vegyszer-lerakódást az új ruháról. Keményítő használata vasalás közben. A keményítőt mindig permetezze a vasalt felület visszájára. Kevés, vagy teljesen elfogyott a gőz. Piros "víztartály" jelzőgomb villog. Töltse meg a tartályt, és nyomja a „OK” gombot, amíg a lámpa ki nem alszik. A talp hőmérséklete maximumra van állítva. A gőzállomás megfelelően üzemel, de mivel túl forró, a gőz száraz, és ezért kevésbé látható. A dugó mellett gőz távozik. A dugó nincs eléggé megszorítva. Szorítsa meg a dugót. A dugó tömítése megrongálódott. Vegye fel a kapcsolatot egy Hivatalos Szervizközponttal. A készülék meghibásodott. Ne használja a gőzállomást, és vegye fel a kapcsolatot egy Hivatalos Szervizközponttal. A piros "üres víztartály" jelzőgomb villog. Nem nyomta meg a „OK” újraindító gombot. Nyomja meg a vezérlőfelületen található „OK” újraindító gombot, amíg a lámpa ki nem kapcsol. Gőz vagy víz távozik a készülék alsó részén. A készülék meghibásodott. Ne használja a gőzállomást, és vegye fel a kapcsolatot egy Hivatalos Szervizközponttal. Vasalás közben a gőzállomás szivattyúja erős hangot ad ki. A “vízkőtlenítés” jelzőfény villog. Ez a zaj nem rendellenes, a víztartály üres. Nem nyomta meg a „OK” (újraindító) gombot. töltse fel a víztartályt (ld. „A víztartály feltöltése használat közben” c. fejezetet). Nyomja meg a vezérlőfelületen található „OK” újraindító gombot, amíg a lámpa ki nem kapcsol. 1800121480 GV7085 E0 GTK _110x154 01/03/11 11:53 Page8586
