MANUAL DE UTILIZARE Express Compact GV7085 TEFAL

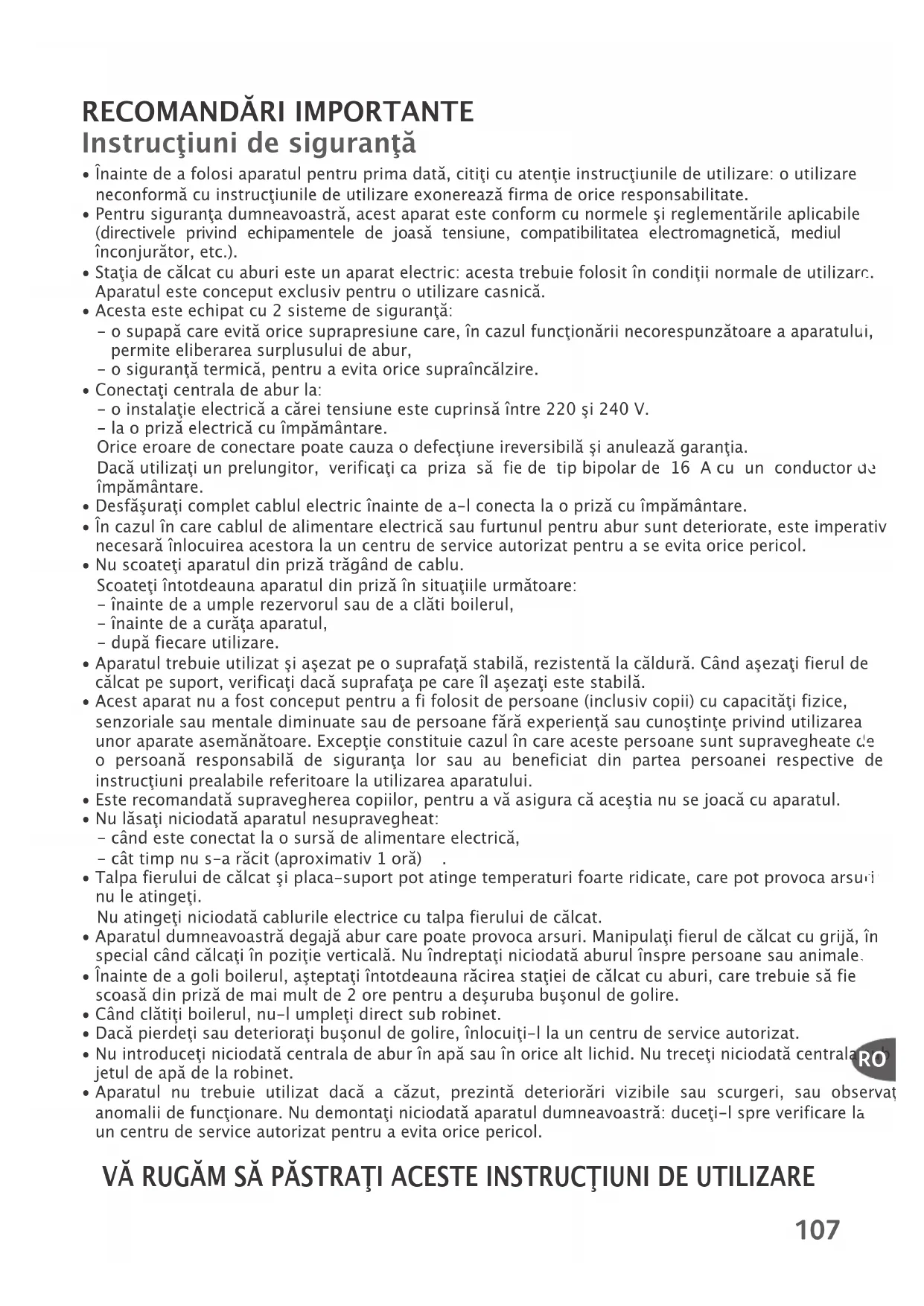

Instrucţiuni de siguranţă

• Înainte de a folosi aparatul pentru prima dată, citiţi cu atenţie instrucţiunile de utilizare: o utilizare neconformă cu instrucţiunile de utilizare exonerează firma de orice responsabilitate.

• Pentru siguranţa dumneavoastră, acest aparat este conform cu normele şi reglementările aplicabile (directivele privind echipamentele de joasă tensiune, compatibilitatea electromagnetică, mediul înconjurător, etc.).

• Staţia de călcat cu aburi este un aparat electric: acesta trebuie folosit în condiţii normale de utilizare. Aparatul este conceput exclusiv pentru o utilizare casnică.

• Acesta este echipat cu 2 sisteme de siguranţă: - o supapă care evită orice suprapresiune care, în cazul funcţionării necorespunzătoare a aparatului, permite eliberarea surplusului de abur, - o siguranţă termică, pentru a evita orice supraîncălzire.

• Conectaţi centrala de abur la: - o instalaţie electrică a cărei tensiune este cuprinsă între 220 şi 240 V. - la o priză electrică cu împământare. Orice eroare de conectare poate cauza o defecţiune ireversibilă şi anulează garanţia. Dacă utilizaţi un prelungitor, verificaţi ca priza să fie de tip bipolar de 16 A cu un conductor de împământare.

• Desfăşuraţi complet cablul electric înainte de a-l conecta la o priză cu împământare.

• În cazul în care cablul de alimentare electrică sau furtunul pentru abur sunt deteriorate, este imperativ necesară înlocuirea acestora la un centru de service autorizat pentru a se evita orice pericol.

• Nu scoateţi aparatul din priză trăgând de cablu. Scoateţi întotdeauna aparatul din priză în situaţiile următoare: - înainte de a umple rezervorul sau de a clăti boilerul, - înainte de a curăţa aparatul, - după fiecare utilizare.

• Aparatul trebuie utilizat şi aşezat pe o suprafaţă stabilă, rezistentă la căldură. Când aşezaţi fierul de călcat pe suport, verificaţi dacă suprafaţa pe care îl aşezaţi este stabilă.

• Acest aparat nu a fost conceput pentru a fi folosit de persoane (inclusiv copii) cu capacităţi fizice, senzoriale sau mentale diminuate sau de persoane fără experienţă sau cunoştinţe privind utilizarea unor aparate asemănătoare. Excepţie constituie cazul în care aceste persoane sunt supravegheate de o persoană responsabilă de siguranţa lor sau au beneficiat din partea persoanei respective de instrucţiuni prealabile referitoare la utilizarea aparatului.

• Este recomandată supravegherea copiilor, pentru a vă asigura că aceştia nu se joacă cu aparatul.

• Nu lăsaţi niciodată aparatul nesupravegheat: - când este conectat la o sursă de alimentare electrică, - cât timp nu s-a răcit (aproximativ 1 oră) .

• Talpa fierului de călcat şi placa-suport pot atinge temperaturi foarte ridicate, care pot provoca arsuri: nu le atingeţi. Nu atingeţi niciodată cablurile electrice cu talpa fierului de călcat.

• Aparatul dumneavoastră degajă abur care poate provoca arsuri. Manipulaţi fierul de călcat cu grijă, în special când călcaţi în poziţie verticală. Nu îndreptaţi niciodată aburul înspre persoane sau animale.

• Înainte de a goli boilerul, aşteptaţi întotdeauna răcirea staţiei de călcat cu aburi, care trebuie să fie scoasă din priză de mai mult de 2 ore pentru a deşuruba buşonul de golire.

• Când clătiţi boilerul, nu-l umpleţi direct sub robinet.

• Dacă pierdeţi sau deterioraţi buşonul de golire, înlocuiţi-l la un centru de service autorizat.

• Nu introduceţi niciodată centrala de abur în apă sau în orice alt lichid. Nu treceţi niciodată centrala sub jetul de apă de la robinet.

• Aparatul nu trebuie utilizat dacă a căzut, prezintă deteriorări vizibile sau scurgeri, sau observaţi anomalii de funcţionare. Nu demontaţi niciodată aparatul dumneavoastră: duceţi-l spre verificare la un centru de service autorizat pentru a evita orice pericol. VĂ RUGĂM SĂ PĂSTRAŢI ACESTE INSTRUCŢIUNI DE UTILIZARE

1800121480 GV7085 E0 GTK _110x154 01/03/11 11:53 Page107108 Sistem de blocare a fierului de călcat pe soclu - Lock System (în funcţie de model)

• Staţia de călcat cu aburi este echipată cu o bridă de menţinere a fierului de călcat pe generatorul de abur, având un dispozitiv de blocare (în funcţie de model) pentru a facilita transportul şi depozitarea: - Blocare - fig. 1. - Deblocare - fig. 2.

• Pentru a transporta Staţia de călcat cu aburi ţinând mânerul fierului de călcat: - aşezaţi fierul de călcat pe placa-suport a staţiei de călcat cu aburi şi rabataţi brida de menţinere peste fierul de călcat până când se blochează (veţi auzi un „clic”) - fig. 1. - Pentru a transporta centrala de abur, apucaţi fierul de mâner - fig. 3. PREGĂTIREA Ce apă este recomandată?

• Apă de la robinet: Aparatul dumneavoastră a fost conceput să funcţioneze cu apă de la robinet. Dacă apa este prea calcaroasă, amestecaţi 50% apă de la robinet cu 50% apă demineralizată din comerţ. În anumite regiuni de pe litoral, conţinutul de sare al apei poate fi ridicat. În acest caz, utilizaţi exclusiv apă demineralizată.

• Dedurizator: Există mai multe tipuri de dedurizatoare şi în generator se poate utiliza apa provenită de la cele mai multe dintre acestea. Totuşi, anumite dedurizatoare, şi în special cele care utilizează produse chimice cum ar fi sarea, pot cauza dungi albe sau maronii, mai ales în cazul cănilor filtrante. Dacă întâmpinaţi acest tip de problemă, vă recomandăm să încercaţi să utilizaţi apă de la robinet netratată sau apă la sticlă. După ce schimbaţi apa, vor fi necesare mai multe utilizări pentru a rezolva problema. Se recomandă să încercaţi funcţia de abur pentru prima dată pe un articol de îmbrăcăminte uzat care poate fi aruncat, pentru a evita deteriorarea hainelor dumneavoastră. Nu uitaţi: Nu utilizaţi niciodată apă de ploaie sau apă care conţine aditivi (cum ar fi amidon, parfum sau apă din aparate electrocasnice). Astfel de aditivi pot afecta proprietăţile aburului şi, la temperaturi înalte, pot forma depuneri în camera de abur care vă pot păta hainele. Umplerea rezervorului

• Aşezaţi centrala de abur pe o suprafaţă stabilă şi orizontală, rezistentă la căldură.

• Verificaţi dacă aparatul dumneavoastră este conectat la o sursă de curent şi deschideţi clapeta rezervorului.

• Utilizaţi o carafă de apă şi umpleţi-o cu cel mult 1,6 l de apă, apoi umpleţi rezervorul, având grijă să nu depăşiţi nivelul „Max” - fig. 4. Pornirea staţiei de călcat cu aburi

• Desfăşuraţi complet cablul electric şi scoateţi furtunul pentru abur din locaşul său.

• Rabataţi brida de blocare a fierului în faţă pentru a elibera blocajul de siguranţă (în funcţie de model).

• Conectaţi Staţia de călcat cu aburi la o priză electrică cu împământare.

• Boilerul începe să funcţioneze: martorul luminos de pe panoul de control pâlpâie - fig. 14. Când martorul luminos verde rămâne aprins (după aproximativ 2 minute), aburul este pregătit - fig. 15.

• După aproximativ un minut, şi în mod regulat în timpul utilizării, pompa electrică a aparatului dumneavoastră injectează apă în boiler. Acest fapt generează un zgomot care este însă normal. În timpul primei utilizări, este posibil să se degaje fum şi miros, care însă nu sunt nocive. Acest fenomen fără niciun fel de consecinţe va dispărea rapid.

Buton pentru evacuarea aburului

3. Martor luminos al fierului de călcat

4. Placă-suport pentru fierul de călcat

5. Compartiment de depozitare a cablului electric

8. Boiler (în interiorul generatorului de abur)

9. Furtun pentru abur

10. Clemă pentru fixarea furtunului pentru abur

11. Capac al buşonului de golire / buşon de golire

12. Panou de control

a. - Tastă „OK” b. - Martor luminos „abur pregătit” c. - Martor luminos „rezervor gol” d. - Martor luminos „golire a boilerului”

13. Lock-System (în funcţie de model)

DESCRIERE 1800121480 GV7085 E0 GTK _110x154 01/03/11 11:53 Page108109 UTILIZAREA Călcatul cu abur

• Poziţionaţi butonul de reglare a temperaturii fierului de călcat în dreptul tipului de material pe care urmează să-l călcaţi (vezi tabelul de mai jos).

• Martorul luminos al fierului de călcat se aprinde Atenţie: aparatul este pregătit când martorul luminos al fierului de călcat se stinge, iar martorul luminos verde de pe panoul de control luminează permanent.

• În timp ce călcaţi hainele, indicatorul luminos situat pe fier se aprinde şi se stinge în funcţie de necesitatea de încălzire, fără niciun efect asupra utilizării.

• Pentru a obţine abur, apăsaţi butonul pentru evacuarea aburului situat sub mânerul fierului de călcat - fig. 5. Aburul se opreşte prin eliberarea butonului.

• Dacă utilizaţi amidon, pulverizaţi-l pe faţa opusă celei pe care urmează să o călcaţi. Reglarea temperaturii

• Reglarea butonului de temperatură a fierului de călcat: - Începeţi întâi cu materialele care trebuie călcate la temperaturi mici şi terminaţi cu cele care suportă o temperatură ridicată (••• sau Max). - În cazul în care călcaţi materiale cu fibre mixte, reglaţi temperatura de călcare în funcţie de fibra cea mai sensibilă. - În cazul în care călcaţi îmbrăcăminte din lână, acţionaţi prin impulsuri butonul pentru evacuarea aburului - fig. 5, fără a pune fierul de călcat pe îmbrăcăminte. Veţi evita astfel ca aceasta să capete un luciu. Călcatul uscat

• Nu apăsaţi butonul pentru evacuarea aburului. Călcatul vertical

• Reglaţi butonul de temperatură al fierului în poziţia maximă.

• Suspendaţi haina pe un umeraş şi întindeţi-o uşor cu o mână. Deoarece aburul produs este foarte cald, nu călcaţi niciodată o haină pe o persoană, ci doar agăţată pe un umeraş.

• Apăsaţi butonul pentru evacuarea aburului - fig. 5 cu intermitenţe, efectuând o mişcare de sus în jos - fig. 6. Umplerea rezervorului în timpul utilizării

• Când indicatorul luminos roşu “rezervor gol” luminează intermitent, nu mai aveţi abu- fig. 16. Rezervorul de apă este gol.

• Scoateţi centrala de abur din priză şi deschideţi clapeta rezervorului.

• Utilizaţi o carafă de apă şi umpleţi-o cu cel mult 1,6 l de apă, apoi umpleţi rezervorul având grijă să nu depăşiţi nivelul „Max” al rezervorului - fig. 4.

• Reintroduceţi centrala de abur în priză. Apăsaţi tasta de repornire „OK” - fig. 17, situată pe panoul de control, pentru a continua călcatul. Când martorul luminos verde rămâne aprins, aburul este pregătit. La prima utilizare sau dacă nu aţi folosit aburul timp de câteva minute: apăsaţi de mai multe ori consecutiv butonul pentru evacuarea aburului (fig. 5) fără a direcţiona jetul înspre rufe. Astfel, este posibilă eliminarea apei reci din circuitul de abur. În cazul altor materiale decât inul sau bumbacul, menţineţi fierul de călcat la o distanţă de câţiva centimetri, pentru a nu le arde. Nu aşezaţi niciodată fierul de călcat pe o placă-suport metalică, deoarece aceasta l-ar putea deteriora, ci folosiţi mai degrabă placa-suport de pe generatorul de abur: aceasta este echipată cu elemente antiderapante şi a fost concepută pentru a rezista la temperaturi ridicate.

ÎNTREŢINEREA ŞI CURĂŢAREA

Curăţarea staţia de călcat cu aburi

• Nu utilizaţi niciun produs de întreţinere sau detartrant pentru a curăţa talpa sau generatorul de abur.• Nu treceţi niciodată fierul de călcat sau generatorul de abur sub jetul de apă de la robinet.• Curăţaţi talpa în mod regulat cu un burete nemetalic.• Curăţaţi, din când în când, părţile din plastic cu ajutorul unei cârpe moi uşor umezite. Clătirea boilerului
• Pentru a prelungi eficacitatea boilerului dumneavoastră şi a evita evacuarea de calcar,centrala dumneavoastră de abur este echipată cu un martor luminos portocaliu „golireboiler” care pâlpâie pe panoul de control după aproximativ 10 utilizări - fig. 9.• Dacă martorul luminos portocaliu „golire boiler” pâlpâie, puteţi continua călcatul normal,dar nu uitaţi să clătiţi boilerul înainte de următoarea utilizare. Verificaţi dacă centrala de abur este rece şi scoasă din priză de mai mult de 2 ore.• Puneţi centrala de abur pe marginea chiuvetei, cu fierul de călcat alături, pe călcâi.• Deşurubaţi capacul buşonului de golire printr-un sfert de rotaţie înspre stânga - fig. 10.• Cu ajutorul unei monede, deşurubaţi uşor buşonul de golire al boilerului - fig. 11.• Menţineţi centrala de abur în poziţie înclinată şi, folosind o carafă, umpleţi boilerul cu unsfert de litru de apă de la robinet - fig. 12.• Scuturaţi puţin generatorul de abur, apoi goliţi-l complet deasupra chiuvetei - fig. 13.Vă recomandăm să repetaţi această operaţiune încă o dată pentru a obţine un rezultat bun.
• Înşurubaţi la loc şi strângeţi buşonul de golire al boilerului cu ajutorul monedei.• Puneţi la loc capacul buşonului de golire.• Cu ocazia următoarei utilizări, apăsaţi tasta „OK” pentru a stinge martorul luminosportocaliu - fig. 17. Depozitarea staţiei de călcat cu aburi
• Aşezaţi fierul de călcat pe placa-suport a staţiei de călcat cu aburi. Rabataţi brida de menţinere peste fierul de călcat până când auziţi un „clic” indicând blocarea. Astfel, fierulde călcat va fi blocat în deplină siguranţă pe generatorul de abur (în funcţie de model).• Aranjaţi cablul electric în locaşul său - fig. 7.• Fixaţi furtunul pentru abur cu clema prevăzută în acest scop - fig. 8.• Lăsaţi centrala de abur să se răcească înainte de a o depozita în cazul în care trebuie să o păstraţi într-un dulap în perete sau într-un spaţiu mic.• Puteţi depozita centrala dumneavoastră de abur în deplină siguranţă. Să participăm la protecţia mediului înconjurător! Aparatul dumneavoastră conţine numeroase materiale valorificabile sau reciclabile. Predaţi-l la un punct de colectare sau, în lipsa acestuia, la un centru de service autorizat pentru a fi procesat în mod corespunzător. AVEŢI O PROBLEMĂ CU CENTRALA DUMNEAVOASTRĂ DE ABUR? Este important sănu utilizaţiprodusedetartrantepentru a clătiboilerul, pentrucă acestea arputea duce ladeteriorareaboilerului.Înainte de a golicentrala de abur,este obligatoriusă o lăsaţi să serăcească timp depeste 2 orepentru a evitaorice risc dearsuri. Probleme Cauze posibile Soluţii Centrala de abur nu porneşte sau martorul luminos al fierului de călcat nu este aprins. Aparatul nu este sub tensiune. Verificaţi dacă aparatul este conectat, în mod corect, la o priză în stare de funcţionare şi dacă este sub tensiune. Apa curge prin orificiile de pe talpă. Utilizaţi abur când fierul dumneavoastră de călcat nu este suficient de cald. Verificaţi reglajul termostatului. Aşteptaţi ca martorul luminos al fierului de călcat să se stingă înainte de a acţiona butonul de evacuarea a aburului. 1800121480 GV7085 E0 GTK _110x154 01/03/11 11:53 Page110111 Dacă nu este posibil să determinaţi cauza unei pene, adresaţi-vă unui centru de service autorizat. Probleme Cauze posibile Soluţii Apa curge prin orificiile de pe talpă. Apa s-a condensat pe conducte, pentru că utilizaţi aburul pentru prima dată sau nu aţi utilizat aburul o perioadă mai îndelungată. Apăsaţi butonul de evacuare a aburului fără a îndrepta fierul de călcat înspre masa de călcat, până când fierul de călcat va începe să degaje abur. Pe rufe, apar urme de apă. Husa de pe masa de călcat este saturată cu apă, pentru că nu este adaptată puterii unei centrale de abur. Asiguraţi-vă că folosiţi o masă potrivită (platou cu grilaj care evită condensul). Se scurge o substanţă albă prin orificiile de pe talpa fierului de călcat. Boilerul dumneavoastră elimină calcar, deoarece nu a fost clătit cu regularitate. Clătiţi boilerul. (vezi secţiunea „Clătirea boilerului”) Se scurge o substanţă maronie prin orificiile de pe talpa fierului de călcat care pătează rufele. Utilizaţi produse chimice pentru detartrare sau aditivi în apa pe care o folosiţi pentru călcat. Nu adăugaţi niciodată niciun fel de produs în rezervor (vezi secţiunea „Ce apă este recomandată?”). Talpa este murdară sau maronie şi ar putea păta rufele. Utilizaţi fierul de călcat la o temperatură prea ridicată. Consultaţi sfaturile noastre cu privire la reglarea temperaturilor. Rufele dumneavoastră nu au fost clătite suficient sau aţi călcat un obiect de îmbrăcăminte nou înainte de a-l spăla. Asiguraţi-vă că rufele sunt suficient de bine clătite pentru a elimina eventualele depuneri de săpun sau de produse chimice pe îmbrăcămintea nouă. Utilizaţi amidon. Pulverizaţi întotdeauna amidonul pe faţa opusă celei pe care urmează să o călcaţi. Cantitatea de abur este mică sau nu este evacuat abur deloc. Rezervorul este gol (indicatorul luminos roşu luminează intermitent). Umpleţi rezervorul şi apăsaţi tasta „OK” până când martorul luminos se stinge. Temperatura tălpii este reglată la nivelul maxim. Centrala de abur funcţionează normal, dar aburul, fiind foarte cald, este uscat, aşadar mai puţin vizibil. Iese abur în jurul buşonului. Buşonul nu este strâns corespunzător. Strângeţi buşonul din nou. Garnitura buşonului este deteriorată. Contactaţi un centru de service autorizat. Aparatul este defect. Nu mai utilizaţi centrala de abur şi contactaţi un centru de service autorizat. Indicatorul luminos roşu “rezervor de apă gol” luminează intermitent. Nu aţi apăsat tasta de repornire „OK”. Apăsaţi tasta de repornire „OK”, situată pe panoul de control până când martorul luminos se stinge. Se elimină abur sau apă în partea inferioară a aparatului. Aparatul este defect. Nu mai utilizaţi centrala de abur şi contactaţi un centru de service autorizat. În timpul utilizării staţiei de călcat cu aburi, aceasta emite un zgomot de pompă puternic. Indicatorul luminos “anti calc” luminează intermitent Acest zgomot este normal. Rezervorul de apă este gol. Nu a—i apãsat butonul de repornire “OK”. Umpleţi-l din nou (vezi secţiunea „Umplerea rezervorului în timpul utilizării”). Apăsaţi tasta de repornire „OK”, situată pe panoul de control până când martorul luminos se stinge.
