HASZNÁLATI ÚTMUTATÓ KD65XD8505B SONY

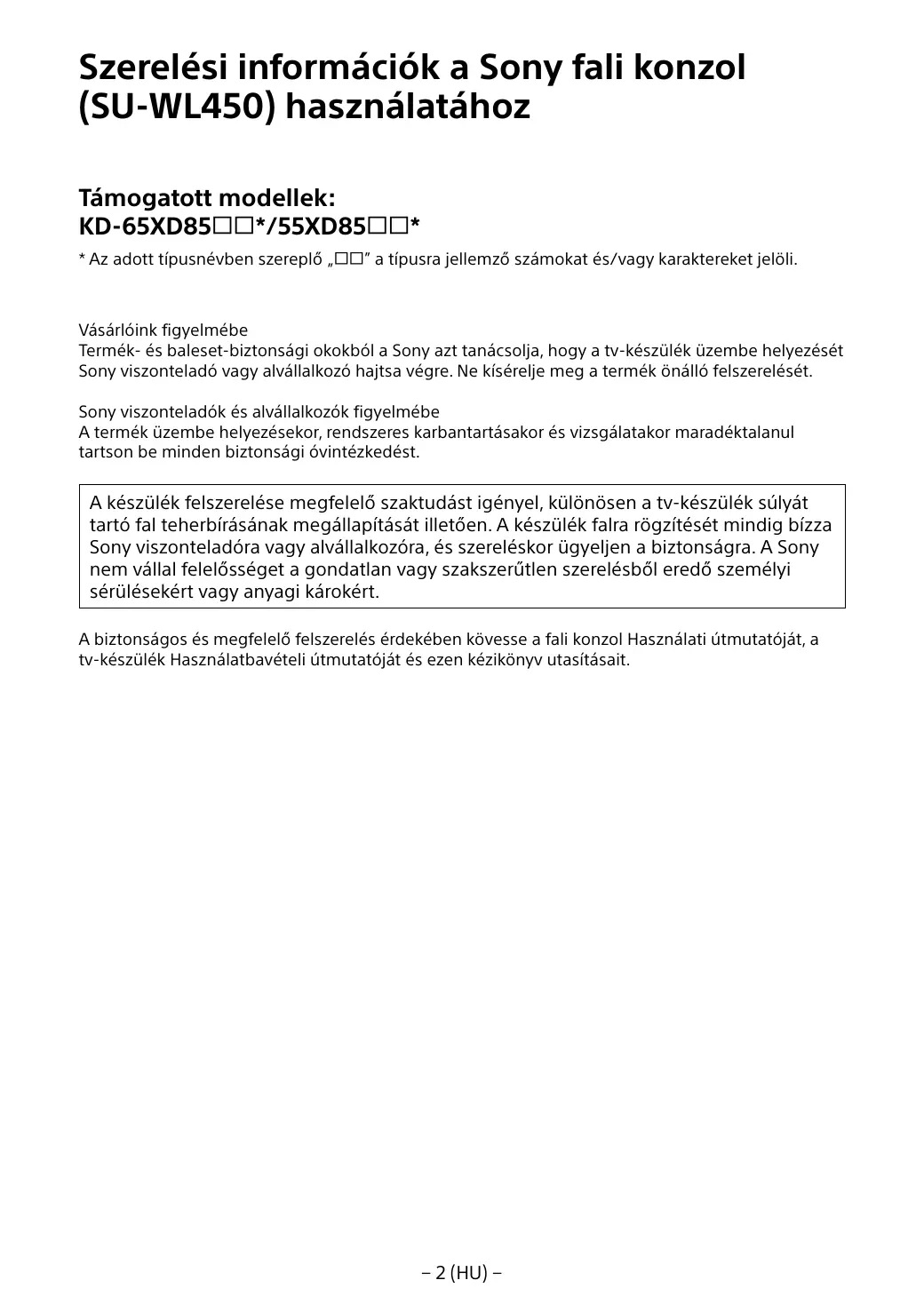

Szerelési informaciók a Sony fali konzol (SU-WL450) használatához

Támogatott modelek: KD-65XD85□*/55XD85□*

• Az adott típusnévben szereplő „□□" a típusra jellemző számokat és/vagy karaktereket jalöli.

Vásárlóink figyelmébe

Termék-és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a tv-készülék üzembe helyezését

Sony visontelado vagy alvallalkozó Hajtsa vegre. Ne kiserelje meg a termek onallo felszerelését.

Sony viszonteladók és alvállalkozók figyelmébe

A termek üzembe helyezésekor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul tartson be mindedBiztonságióvintézkedésst.

A készülék felszerelése megfelelo szaktudást igényel, különösen a tv-készülék sulyat tartó fal teherbirásanak megállapítását illetöen. A készülék falra rögzítését mindig bizza Sony viszonteladóra vagy alvallalkozóra, és szereleskor ügyeljen aBiztonságra. A Sony nem vällal felelosséget a gondatlan vagy szakszerütlen szerelesból eredő személyi sérülsekér tavy anyagi károkér.

ABiztonsagos es megfelelo felszerelés érdekében kovesse a fali konzol Hasznalati utmutatóját, atv-keszülk Hasznalatabavételi utmutatóját es ezen kézikönyvutasításait.

Biztonság

Koszönjuk, hovy ezt a keszüléket vásárolta meg.

Vásáróink figyelmébe

A termek felszereléséhez megfelelo
tapaszatalat szúkseges. A szerelest a Sony
viszonteladója vagy szerzódott
alvalalkoza vegezze, kūlòns
tekintettel a szerelestBiztonságára. A
Sony nem tehtō felelossé a helytelen
kezelsból vagy a helyteken szerelsból,
ilelve a megadott termektól etétró
termek felszereléseból adódo semmilyen
anyagi káér t vagy szemelyi sérülésert.
Az On törvenyes jogait (ha vannak) ez
nem érinti.

Sony viszonteladok számára

A termek felszereléséhez megfelelo tapasztalat szükséges. ABiztonsagos munkavégzs érdekében alapason olvassa el ez at uzmutató. A Sony nem tehto felelossé a helytelen kezelés és szereles miatt bekövetkezzet semmilyen kárét vagy sérulesert. Kérjuk, a szerelés befejezeşut an ez at uzmutató adja at a fogyasztónak.

Ez a hasznalati utmutat o termek helyes kezelését, illetve a fontos balesetvedelmi intezkedeseket mutatja be. Alaposan olvassa el ezt az utmutató, és hasznaljag megfeleloen a termeket. A késöbbi hasznalat celjara orizze meg ezt az utmutató.

A Sony termékeine tervezése aBiztonság szem elott tartásalv történik. A termékeh helytevn hasznalata azonban sulyos égési sérlúst, aramütest okozhat, a termek feldolhet vagy leeshet. Az ilyen balesetek ekulüse erdekében tartsa be abiztonsagi elorärsokat.

VIGYAZAT

Meghatározott termékek

Ez a fali konzol a megadott tv-keszülékekhez hasznalható. Tv-keszülékek eseteben a hasznalható fali konzol tipusát a kszülék Referencia utmutatója tartalmazza.

Vásáróink figyelmébe

FIGYELMEZTETÉS

A kōvétkezōBiztonsági elóirások be nem
tartāsa sulyos égési sérúst, halált,
áramústé okozhat, a termek pedig
leshehet.

A szerelést erre felhatalmazott vällalkozó végezze, és a gyerekeket tartsa távol a szerelés helyszínétől.

A fali konzol vagy a tv-keszülk helytelen felszerelése eseten a következő balesetek következhetnek be. A szerelést felhatalmazott vallalkozónak ke'llegezie.

A tv-keszülek leeshet,ésuylos serulést, zuðadst vagy törst okozhat.
Ha a fal, amelyre a fali konzolt felszerelik, nem stabil, egyenetten, vagy nem meroleges a padlozatra, akor k'szulék leeshet, es szemelyi sérúlésv ag anyagi kart okozhat. A falnak legalabb a tv-kszulék sulyanak negyszeresét kell elbirnia. (A tv-kszulék sulyat lásad a kszulék Referencia utmutatójában.)
Ha fali konzol feilerositéne n elégge erós, akor a keszülek leesht, es szemelyi serulest vagy anyakiARTokozhat.

A tv-keszülék szállításátés levételét erre felhatalmazott vallalkozó végezze.

Ha a tv-keszülk szalilasat vagy levetelet nem felhatalmazott vallalkoz végzi, a keszülk leeshet, es szemelyi sérulést vagy anyagi kart okozhat. A tv-keszülk szalilasat es levetelet két vagy több szemelyi végezze.

A tv-keszülk felerösítése után ne távolítsa el a csavarokat stb.

Ellenkzeo esetben a tv-keszülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

A fali konzolt ne szerelje szét, és az alkatrészeit ne valtoztassa meg.

Ekkor a falli konzol lesesh, es szemelyi sereulst vagy anyagi kart okozhat.

A fali konzolraCsak a megadott keszüléket erösítse fel.

Ez a fali konzolCsak a megadott keszulkekehaz hasnaltato.Mas kszulek feferositese seten a kszulek leeshet, eltorhet, es szemelyi serelstvanyagi kart okozhat.

A fali konzolraCsak a tv-keszüléket erösítse fel. E Ne rázza a tv-t jobbra/ balra, felfelé/lefelé.

Ilenkez esetben a tv-keszulek leeshet, es szemelyi serelest vagy anyagi kart okozhat.

Ne támaszkodjon a tv-készülékre, és ne kapaszkodjon bele.

Ne támaszkodjon a tv-készülékre, és ne kapaszkodjon belei, bem a tv-készülék Önre eshet, és súlyos sérülést okozhat.

VIGYAZAT

Az alabbiBiztonsagi elorasok be nem tartasa szemelyi sereulest vagy anyagi kart okozhat.

A keszülék tisztítása vagy karbantartása során ne alkalmazzon tún nagy erőt.

Ne nyomja meg nagy erovel a tv-keszülék felső rését. Ellenkező esetben a tv-keszülék leeshet, és szemelyi serülés tavyanyagi kart okozhat.

Biztonsági elóirások

Ha a fali konzolra erositett tv-keszuleket hosszu ideig hasznalja, akkor a fal anyagatol fuggoen a tv-keszulek mogott vagy feettszinezodhet a falfelulet, atapeta levthal.
Ha a fali konzolt leszereli, a csavarfuratok megmaradnak.
- Ne hasznajlaj a fali konzolt oyan helyen,
ahol mechanikaj reçgsesnek lehet kitehe.

A fali konzol felszerelése

Sony viszonteladok számára

FIGYELMEZTETÉS

A kōvetkezō utmutatāsok ck a Sony viszonteladók szármá szólnek.
Feltétlenul olvassa e l fenti bitzonsági elorásokat, és a készülék felszerelése, karbantartása és ellőrsezese során fokozottan ügyeljen a biztonságra.

A fali konzolt ne szerelje fel olyan helyen, ahol a tv-keszülék sarkai vagy oldalai kiloghatnak a fal sikjából.

A falra fuggesztó konzolt ne szerelje fel oyan falfelületre, pédául osloprá, aholay t-v-keszúlek sarkaiy vage oldalai kiloghatnak a fal sikjából. Ha egy személy vagy tárga y-tv-keszúlek kiálo sarkába vage oldalábú utközik, az személyi sérülest vagy anyagi kártokozhat.

A tv-keszüléket ne szerelje légkondicionesaló alá vagy fölé.

Ha a tv-keszüléket hossz ideig éri a légkontiendionalból csepego viz yago levegoáram, az aramutést ozokhat, vago a tv-keszülék helytelenül muköhdet.

Ugyeljen a fali konzol ennek a hasznalati utmutatónak megfelelo, biztonsagos falra rogzítésere.

Ha barmelyik csavar laza, vagy kiesik, akkor a fali konzol leeshet, es szemelyi serulest vagy anyagi kart okozhat. A fal anyaganak megfelelo csapart hasznalja, es az egyssegé négy vagy tobb 8 mm atmérójú (vagy azzal egenentéku) csaparralBiztansagosan rögztse a falra.

A mellekelt csavarokat
és csatlakozoelemeket
használja,és tartsa be
a hasznalati utmutató
utasításait. Ha mas
alkatrészeket használ,
akkor a tv-készülék
leeshet,és személyi
sérülest okozhat, vagy
a tv-készülék
megsérülhet.

A fali konzolt a hasznalati utmutato utasitásainak szigó betartásával, helyesen szerelje össze.

Ha valamelyik csavar laza, vagy kiesik, akkor a tv-keszülk leeshet, es szemelyi serulest okozhat, vagy megserülteh.

A megfelelo poziókban erósen húzza meg a csavarokat.

Ennek elmulasztása esetén a tv-keszülék leeshet, és személyi sérulést okozhat, vagy megésürühlet.

Ügyeljenarra, hogy felszerelés közben ne érje utés a tv-készüléket.

Ha a tv-keszüléket utés éri, akkor leeshet vagy eltörhet. Ez szemelyi sérülést okozhat.

A tv-keszüléket oyan sík falra szerelje fel, amely merőleges a padloźatra.

Ellenkoze esetben a tv-keszulek leeshet, és szemelyi sérulést okozhat.

A tv-keszülék helyes felerosítese után megfeleloen rogzítse a kábeleket.

Ha kábeleimembere vagy targyakba
gabalyodnak, az szemelyi sérulést okozhat,
és a tv-keszülk megrongalödhat.

Ugyeljenarra, hogy a halózati kabel vagy a csatlakozókábelek ne csiþdjenek be.

Ha a hálozati kabel vagy az összekötó
käbelek a készülék és fai koze cspiodnek,
illetev eroszakasan meghajlitták vagy
megcsavarják öket, akkor a belso gezetéké
szabaddávalhatnak, és róvidzárlat vagy
szakadás kovetkehzet be. Ez tuzet vagy
aramutest okozhat.

A fali konzol falra erositéséhz szükségescavarok nincsenekmellekelve.

A fali konzol falra erösítsehez használá fai anyagának és szerkezetén megfelelocsavarokat.

A televízkészülék falraszerelése

A szerelésiutasítások televíókészülékenként elternek.

A tv-keszülk falra szereléséhez használja az SU-WL450 fali konzolt.

Megegyzes

• Az eltavolított csavarokat biztos helyen, gyermekek elöl elzárva tárolja.

A felszerelés előkészületei

A felszerelés elott keszítse el o a tv-készülék Referencia utmutatóját.
- A szereles megkezdésé elott keszütsen elő olyan kereszthornyos (Philips) csavarhúzót, amely illik a csavarokba.
Dontse el, hol helyezkedjen el a tv-keszülék.
- Keszitsen elő négy vagy tõbb 8 mm atmérőjú, és egy 5 mm atmérőjú vagy annak megfelelo csavart (nincs mellekelve). A fal anyagának megfelelo csavarokat valasszon.

Az alkatrészek Ellenőrzésé

A SU-WL450 modellhez mellekelve

• Ellenőrizze, hogy minded alkatrész megtalálható-e.

A Alap (20) (1)	B Tárcsa (2)
C PSW 6x20 (4)	D PSW 4x20 húvellyel (2)
E Távtartó (20) (2)	F Pánt (1)
G Hüvely (20) (M4) (2)	H PSW 4x20 (2)
I Alap illesztőkeret (2)	J PSW 4x10 (8)
K Távtartó (60) (2)	L PSW 6x50 (2)
M Hüvely (M4) (2)	N PSW 4x50 (2)
O Fali csatlakozélem (S) (2)	P Távtartó (2)
O Alátétgyürú (1)	R PSW 5x12 (1)

A tv-keszülkhez mellekelve (hátulra erősítve)

A felszereléshez megfelelo hely kivalasztasa

1 Határozza meg a felszerelés helyét.

Győződjön meg arról, hagy a falon elegendo hely van a tv-készülének, illetve hogy a fal legalább a televíókészülék súlyának negyszeresét képes megtartani.

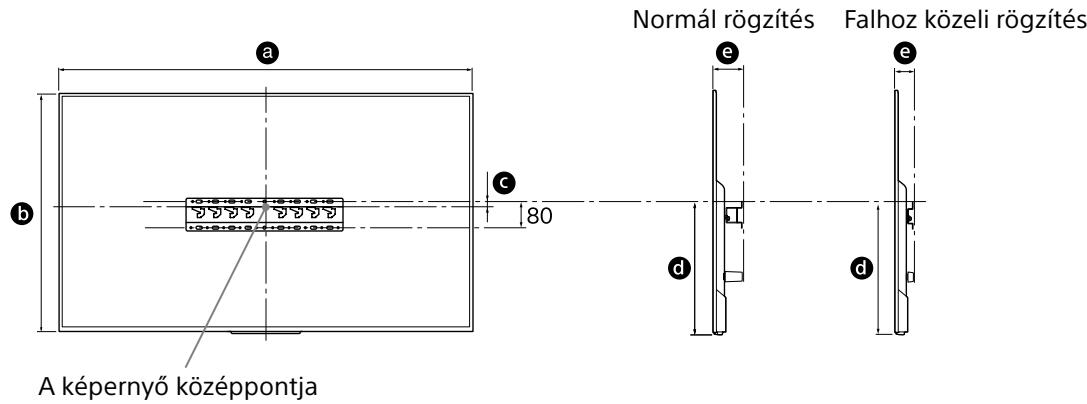

A kōvetkezō tablázat alapán szerelje fel a tv-készüléket a falra. A tv-készülék suLyát lásd a készülék Referencia utmutatójaban.

Mertékegység: mm

Típusnév KD-	A képernyő méreti		A képernyő bözeppontjának helyét meghatározó méret	A felszereléshez tartozó hosszéréték
	a	b	c	d	e
					Normál rögzítés	Fálohz kõzeli rögzítés
65XD85□□	1454	842	56	483	102	60
55XD85□□	1231	717	129	494	102	60

Megegyzes

• A felszereléstól fuggóen a tablázat adataihoz képest kisebb elterés mutatkozhat.

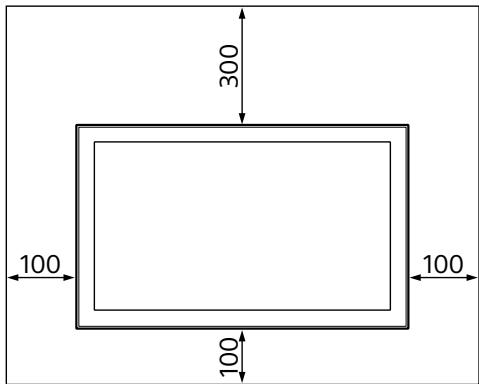

Ugyeljen arra, hogy a televiziókszülk és a plafon, valamint a fal kiálo részei között legalabb az alábbi abrán lathato hely maradjon.

Mertékegység: mm

A megfelelo szellozés biztositása, és por vagy szennyezódés felhalmozódásanak megelözese érdekében:

• Ne üzemeltesse a tv-készüléket fektetve, fejjel lefelé felszerelve, a hatá ravyaz oldalár Fordíva.
• Ne üzemeltesse a tv-keszüleket polcon, ágyra vagy takaróra helyezve, illetve szekrenyben.
• Ne takarja le a tv-keszüléket fuggönnyel vagy hasonlo textiliával, illetve újsággal vagy hasonló anyaggal.

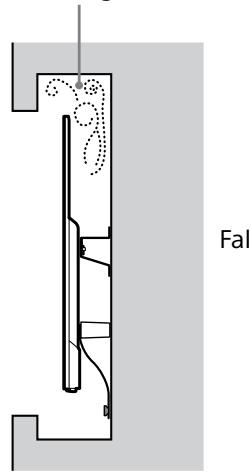

• Ne szerelje fel a tv-keszüléket az alábbi módon.

Gátolt levegoáramlás.

Megegyzés

Ha a kábeleket a falban kivánja elvezetni, akkor meg a szereles megkezdese elott furja ki a szükséges lyukat a falon.

Keszitsen egy lyukat a falban valahol az alap (20) A, alap illesztokeret 1 es a tavtarto (20) E, a tavtarto (60) K teruletén kivul ahhoz, hogy elkerulje a kabelek becsipodését.

2 Valassza ki a falra valo felszerelés stílusát. A tv hátulja és a fal kozotti távolság az alábbiak szerint választható ki. 2-a Szokásos felszerelés 2-b Keskeny hézagú felszerelés

Tekintse meg az 1. lépésben latható tablázatot.

FIGYELMEZTETÉS

A 2-b lehetoseg valasztsa eseten a hatulso csatlakozokhoz valo hozaferes korlatozott.

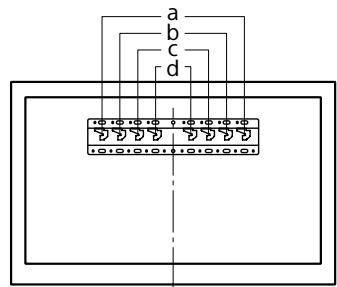

3 Az alap illesztőkeret
elhelyezésével kapcsolatban
tekintse meg az alábbi
táblázatot. A 2-b lehetőség
valasztása esétén hagyja ki ezta
a lépást.

Típusnév KD-	Kampól helye
65XD85□□	b
55XD85□□	c

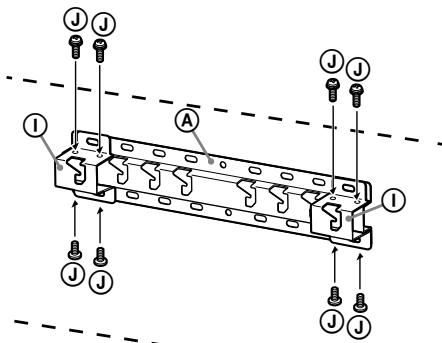

Illessze fel az ① alap
illesztőkeret a ② csavar (PSW 4x10) használatával az (20) ④
alapra, ha a 2-a lehetőséget
választotta.

4 Hatarozza meg a csavarok helyét az alap (20) A felszereléséhez.

Tekintse meg a muszaki adatokat az 12. oldalon.

A 2-a lehetoseg vlasztasa eseten hasznalja az ① alap illesztokeret furathelyeit.

FIGYELMEZTETÉS

• A tévék szüléket tartófal teherbirásanak akkorának kell lennie, hogy legalább a készülék tomegénének negyszeresét elbirja. (A tv-készülék sulyat lásd a készülék Referencia utmutatójaban.)
  Deritse ki, mekkora a teherbirasa a falnak, amelyre a televiziokeszuléket szerelni kivanja. Szükség eseten megfeleloen erosítse meg a falat.

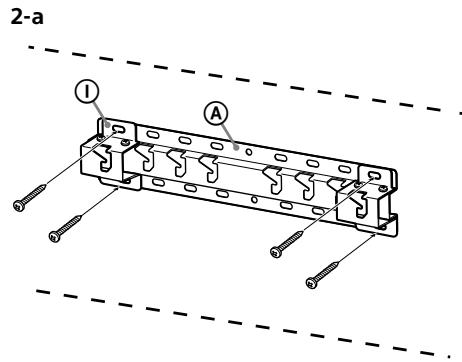

Az alap falra szerelése

Hasznaljon négy vagy tobb 8 mm atmérojú vagy annak megfelelo csavart (nincs mellekelve).
- Illesszen négy csavart az ① alap illesztőkeret furataihoz és az (20) ④ alaphoz (csak 2-a).
Vizszintesen szerelje fel az (20) alapot a falra.

A televíziókszülék felszerelésének előkészítésé

1 Távolítsa el a csavarokat a tv-készülék hátuljáról.

KD-65XD85□□

KD-55XD85□□

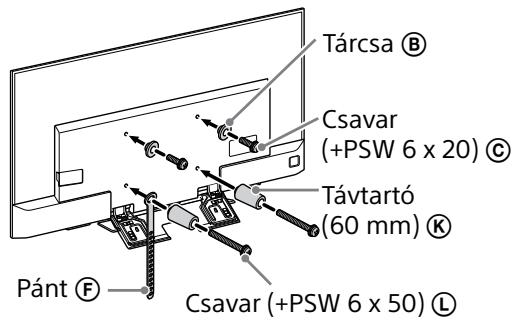

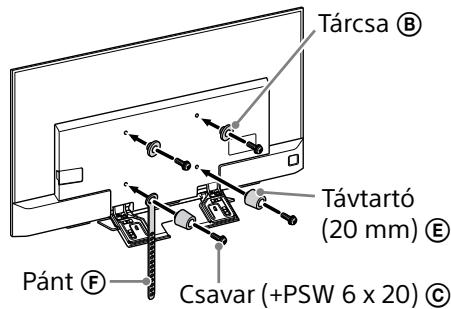

2 Csatlakoztassa a fali konzol
csatlakozóelemeit. Ellenőrizable a
csatlakozóelemeket a
5. oldalon található, „Az
alkatrészek ellenőrzésé" című
szakasz „A SU-WL450
modellhez mellekelve" részények
segítségével.

Megegyzés

A csavarok hasznalatal val szorosan rogzitse a csatlakozoelemeket.
- Elektromos csavarbehajto hasznalata eseten kb. 1,5 N·m {15 kgf·cm} meghuzasi nyomatemekot kell beallitani.
- A fel nem használt csavarokat biztos helyen őrizze meg esetleges jovőbeni felhasználásra. Örizze meg ez'ta kezikonyvet későbby használatra.

Normál rögzítés (2-a)

Falhoz kozeli rögzítés (2-b)

Megegyzés

• Ennek az allyvanytipusnak a hasznalatakor egyes, a tv-keszülk hatuljan talalható csatlakozok nem hasznalhatok.

3 Csatlakoztassa a szükséges kabel(eke)t a tv-készülékhez.

Mindenképpen csatlakoztassa a kábeleket, mielótt felszereli a televiziókszüléket a falra. A televiziókszülék felszerelèse után már nem tudja csatlakoztatni a kábeleket. További részletek a tv-készülékról annak Referencia útmutatójában talalhatók.

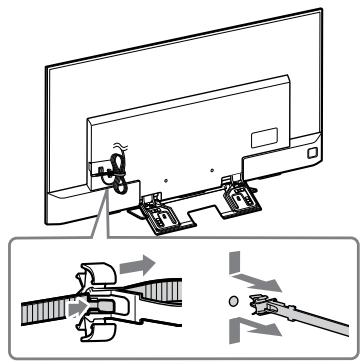

4 Valassza le a kábeltartót (a tv-készülékhez mellekelve). (csak KD-65XD85□□)

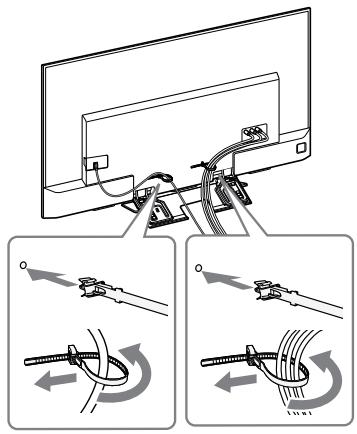

5 Kötegelje a kábeleket.

A KD-65XD85□□ típus esetében
csatlakoztassa a kábeltartó t a belsó furatok
egyikéhez.

Megegyzes

• Bízza a kábelek falban gezetését felhatalmazott vãllalkozóra.
• Kötegelje össze a kábeleket, mielott felszereli a televiziónkészüléket a falra, hogy Nehogy ralépjen azokra.

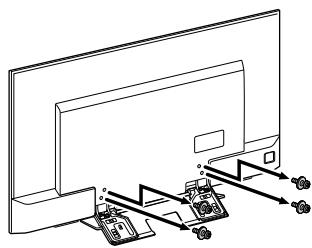

6 Valassza le az asztali allvanyt a tv-keszülékról.

A tv-keszülék felszerelésé a falra

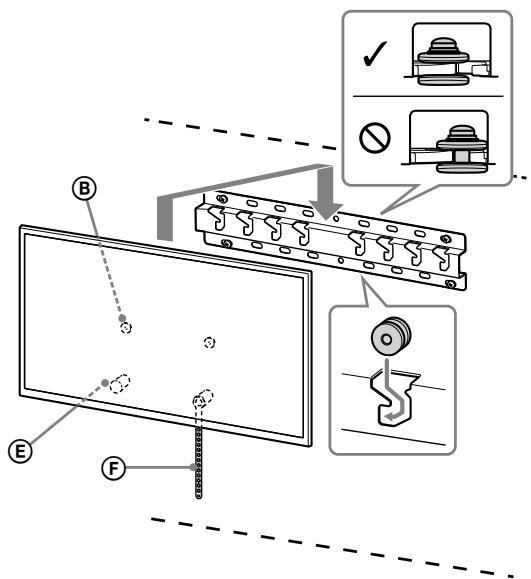

1 Szerelje fel a televiziókszüléket az alapra.

• Az alapra akasztando ⑧ tárcsák elhelyezkedéséról lásd a 3. lépéshez tartozó tablázatot „A felszereléshez megfelelo hely kivalasztása" címú részben a a 6. oldalon.
• Miközben két kézzel, biztosan tartja a tv-készüléket, övatosan akassza a tv-készülék hatuljára rögzített tárcsákat ⑧ az alaphoz, ügyelve a lyukak alakjára.
• A televíókészülék falra való felszerelése után Ellenórizze, hogy a tárcsák (B) szorosan illeszkednek-e az alapba vagy az alap illesztőkeretbe.

2-a

2-b

FIGYELMEZTETES

Gondoskodjon rola, hogy legalabbb két ember tartsa a televiziókszüléket szalitáskor.

2 Teendők a tv-készülék aljának elmozdulása Ellen.

• A laza pantot (F) rögzítse feszesen a falhoz.

Hasznaljon egy 5 mm atmmeroju vagy annak megfelelo csavart (nincs mellekelve).

Megegyzés

• Próbalja a tv-készülék ajat enyhén maga felé huzni annak ellenorzesehez, hogy azBiztosan nem mozog-e elore. Ha mozgast tapasztal, akkor a rogzités hem megfelelo, és a pantot éjra szorosan fel kell erősitiensi.

A felszerelés megfelelośsegénék ellenőrzese

Ellenőrizable a következőket.

A tarcśak (B) szorosan illeszkednek az alapba vagy az alap illesztókeretbe.
- A halózati kábel és az összekö tó kábelek nem csavarodtak meg vagy csipódtek be.
A pant feszes es nem laza.

FIGYELMEZTETÉS

A halózati kabel stb. nem megfelelo elhelyezese roidzárlat miatt tuzet vagy aramutest okozhat. Ellenórizze a felszereles megfeleloségét.

Egyéb informação

A televiziókészülék eltávolításakor visszafelé hajtsa vegre az eljárást.

FIGYELMEZTETÉS

Gondoskodjon rola, hogy legalabbb két embar tartsa a teviziókszüléket annak eltávolitasa kozben.

Muszaki adatok

Méretek: (kb.) [mm]

h1 : 20 (2-b esétén)
h2 : 60 (2-a esétén)

Súly (csak az alap): (kb.) [kg]

0,8

A forma és a műszaki adatok előzetes bejelentes nélkül megváltozhatnak.
