HASZNÁLATI ÚTMUTATÓ KS 2000-40 ATIKA

Kezelési utmutató - Biztonsági tudnivalók - Pótalkatrészek

Motorna pila

Uputa za uporabu - sigurnosne upute - rezervni dijelovi

Ret'azová pila

A gépet nem szabad üzembe helyezni, amig a jelen hasznalati utasitast utmutatot el nem olvasta, valamennyi leirt tudnivalot figyelembe nem vett és a készüléket a leirtak szerint nem szerelte össze.

Az utasítást a további használathoz kérjuk megőrizni.

HR Stroj ne smijete pustiti u pigeon prise, Ngo sto procitate ovu uputu za uporabu, akne slijedite sve naznaene upute i uredaj ne montirate kao sto je opisano.

Uputu spremiti za buducu uporabu.

SK Nesmiete stroj sprevdzkovat',Pokial si neprecitate tento navod na obsluhu, nevezmete na vedomie vsetky uvadzané poukyny a Pokial' pristroj podla popisu nezmontujete.

1,5 mm do délyké kabelu 25 m
2,5 mm do délyk kabelu prés 25 m

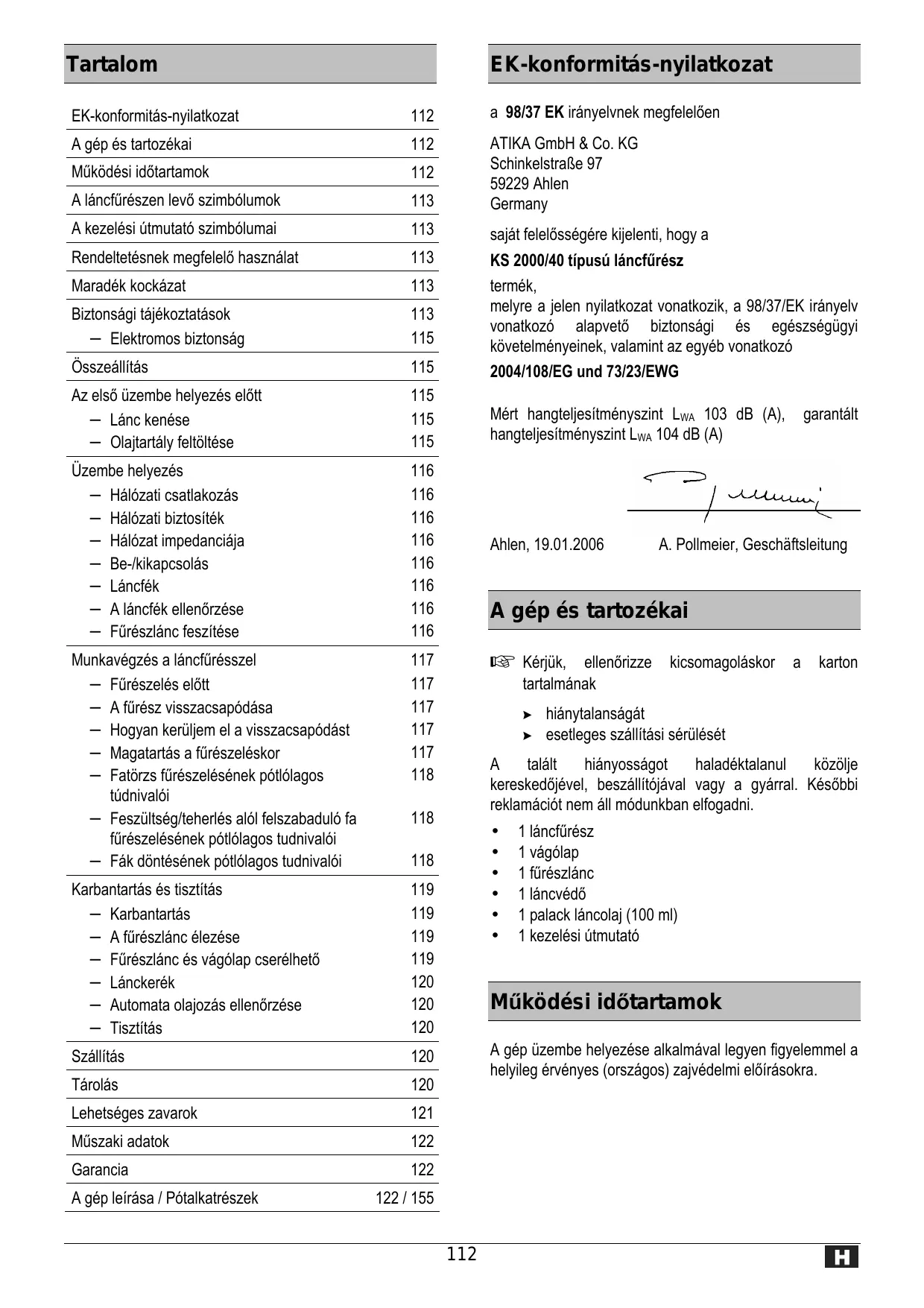

EK-konformitás-nyilatkozat 112

A gép és tartozékai 112

Mukodési idotartamok 112

A lancfureszen levoszimbolumok 113

A kezelési utmutató szimbóolumai 113

Rendeltetésnek megfelelo hasznalat 113

Maradék kockázat 113

Biztonsági tajékoztatások 113

-Elektramosbiztonsag 115

Összeállitas 115

Az elso üzembe helyezés elott 115

-Lanc Kenese 115
- Olajtály feltoltése 115

Uzembe helyezés 116

• Hálózati csatlakozás 116
• Hálózati biztosíték 116
• Hálózat impedanciája 116
• Be-/kikapcsolás 116
• Lanciafék 116
• A lancfek ellenorzese 116
  -Furészlancfeszítese 116

Munkavégzés a lancfuresszel 117

-Furészeléselott 117
-Afuresz visszacsapódasa 117
Hogyan keruljem el a visszacsapodast 117
Magatartás a fúrészeléskor 117
-Fatorzsfureszelsenek potlolagos tudnivaloi
- Feszültsg/teherlés alól felszabaduló fa fürészelésénék pótlolagos tudnivalói 118
- Fák dōntésének pólólagos tudnivalói 118

Karbantartás és tiszítatas 119

• Karbantartás 119
  -A furészlanc élezése 119
  -Fureszlanc es vagolap cserelheto 119
• Lánckerék 120
• Automata olajozás ellenörzese 120
  -Tisztlatas 120

Szállitas 120

Tárolás 120

Lehetséges zavarok 121

Muszaki adatok 122

Garancia 122

A gép leirasa / Pótalkatrészek 122/155

EK-konformítás-nyilatkozat

a 98/37 EK irányelnek megfeleloen

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen

Germany

sajat felelosségere kijelenti, hogy a

KS 2000/40 tipusu lancfurész

termék,

melyre a jelen nyilatkozat vonatkozik, a 98/37/EK irányelv vonatkoź alapvetőBiztonsági égszségügyi követelményeinek, valamint az egyeb vonatkoź

Mér t hangteljesitményszint LwA 103 dB (A), garantält hangteljesitményszint LwA 104 dB (A)

Ahlen, 19.01.2006

Kérjuk, Ellenőrizzze kicsomagoláskor a karton tartalmának

hiánytalanságat
esetleges szallatis serulését

A talalt hiányosságot haladéktalanul kozoljekereskedöjével, beszállitójával vagy a gyárral. Késöbbireklamaciot nem ally modunkban elfogadni.

1 lancfuresz
1vagolap
1 fureszlanc
1 Iancvédó
1palack lancolaj (100ml)
1 kezelési utmutató

Muködési idöartamok

A gép üzembe helyezése alkalmával legyen figyelemmel a helyileg érvényes (országos) zajvédelmi előirásokra.

A lancfurészen levő szimbóolumok

Uzembe helyezés elott elolvassuk, és figyelermbe vesszuk a kezelési utasítást és aBiztansági utasításokat.

Javitasi, karbantarasi es tisztlasimunkalatok elott a motort leallitjuk, es a halozati csatlakozo dugot. kihuzzuk.

Azonnal húzza ki a konnektordugót, ha megsérult, vagy atégett a halózati zsinór

Hasznalat kozben viseljen védösisakot és hallásvédőt.

Viseljen védökesztýt.

A gépet esö ne érje. Védje nedvességól

legnagyobb vágásihossz 400 mm

A kezelési utmutató szimbólumai

	Lehetséges veszélyek, vagy veszélyes helyzetek. Az itt olvasható utmutatások figyelmen kívül hagyásától balesetet szenvedhet, és a gép meg is rongálóhat.
	Fontos tajékoztatások a szakszerǔ használathoz. E tajékoztatások figyelmen kívül hagyása zavarokhoz vezehet.
	Használati utmutatások. Ezek az utmutatások segítenek a fürész legjobb kihasználatóságában.
	Szerelés, kezelés és karbantartás. Pontosan megismerheti, hogy a fürésszel melyek a tennivalói.

Rendeltetésnek megfelelo használat

A lancfuresz a kovetkez o muveletekhez alkalmas:

• fatorzsek,ágak, fagerendák stb. elfürészeléséhez és kereszt- és hosszvágások készítéséhez használtató,
• fak kivagasa.

A lancfurész épitoanyagok és muanyagok furészeléshez nem alkalmas.
A lancfureszCsak hazi-és hobbikertben valo maganhhasznalathoz keszult.

■ Erdészeti jellegü munkákhoz (erdei fák dontéhéz és gallyazásához) ez a lancfürész nem használtó. A kezelő szükséges biztonsága a kábeles összeköttétés miatt nincs szavatolva.
A rendeltetésnek megfelelo hasznalathoz tartozikMeg a gyár altal eloirt modon valo hasznalat-, a karbantartas- es javitas valamint az utmutatoban olvashatoBiztonsagi tudnivalok kovetese.
■ Minden ezektől elterő használat rendeltetétessel ellentêtesnek minósul. Az ilyen jellegő károkér t a gyár nem vãllal szavatosságot. a kockázat ekkor egyedül a felhasználót terheli.

Maradék kockázat

Még a rendeltétésnek megfelelo használatnál és a felhasznalási céltal meghatározott vonatkozoBiztonságiszabályok megartása mellett isbizonyos maradék kockázattal számolni kell.

Ezt a maradék kockázatot minimumrca scökkentheti, ha a munkánal figylembe veszi a "Biztonsági utmutatások", a "Rendeltétésnek megelelo használat" és maganak a használati utmutatónak a leirásait.

Mindezek figylembe vetele és a kello ovatosság segít a balesetek és sérülések megelőzésében.

Ha a vágolap csúcsa hozzáér egy sziláréd tárgyhoz, visszacapódast okozhat.
Szerszám (fúreszlanc) megsértheti az ujjat és a kezet.
Munkadarab kicsapódo darabja balesetet okozhat
Aramutés lehtosege.
Balesetet okozhat a villanyaram egy szabalytalan csatlakoztatas eseten.
Áramütes egy feszültseg alatt allo nyitott alkatrész megérintéskor.
- Halláskárosodás hallásvéð nélkūli hosszabb munka esetében.
Tüzveszély

Továbbá minded megtett intézkedés ellenère is maradnak nem nyilvánvaló maradék kockázatok.

Biztonsági tajékoztatások

Vegye figyembe a következő utalásokat, hogy saját magát és környezetét a balesettől megvédje.

ABiztonsagi utmutatasokat (a kezelisi utmutatot) alancfurresszel egyutt orizze meg.
A lancfuresztCsak kello tapasztalattar rendelkez o szemely hasznalhatja.
Csak olyannak adja kölcsön a lancfurészét, akimár ismeri annak hasznalatát. Mindig adja oda a géppel együtt a hasznalati utmutatót is.
A gépetCsak a gyár, vagy általa kijelölt cégek javithatják.

Az elso hasznaló

Aki a géppel először dolgozik, annak a lánfurész hasznalataról és a személyi védőfelszerelésröl mar kello tapasztalattal rendelkező személytől gyakorlati betaníst kell kapnia. Az elő használó először egy fürészbakra vagy állványra helyezett gombfát fürészeljen.

Legyen figyelmes. Figyeljen arra, amin dolgozik. Munkajt esszerüen hajtsa végre. A gépet ne használa j olyankor amikor fáradt vagy drog, alkohol vagy gyógyszer hatása alatt áll. A gép használatánál éleg egy figyelmetlen pillanat ahhoz, hogy súlyos balesetet szenvedjen.

Hasznalat elott ismerkedjek meg a géppel a hasznalati utmutato segitségével.

A keszüléket ne használaja olyan célokra, melyekre nem rendeltetett (lásd „Rendeltétésnek megfelelo használat").

■ Kerülje munka kozben a rendellenes testtartast. Ügyeljenarra, hogybiztosan alljon, es mindenkor orizze meg egyensulyat.

■ Viseljen munka kozben megfelelo munkaruhát: ne viseljen bo ruhát vagy ekszert, mert azokat a mozgo gépalkatrész beránthatja csuszásmentes munkacipó (biztonsági kesztyú) hosszú haj esétén hajhaló

Viseljen személyes védöruhát:

• hallásvédelem
• védószemüveget vagy arcvédót
• védokesztyut
• ellenörzött védösisakot egy olyan helyzetben amelynél fejsérülésre is lehet szamitani (pl. lehulló és kidöló fák).

Tanácsoljuk, hogy viseljen lábszárvedót.

Tartsa rendben a munkahelyét! A rendetlenség a balesetak forrasa.
Legyen figyelemmel a kornyezeti hatasokra:

A Iancfureszntegye ki csapadek hatasanak.
- A lancfurészt ne használja vizes vagy nedves környezetben.
- Halassza el a munkát, ha rossz az idō (esó, hóesés, jègesö, nagy szél) - olyankor fokozódik a balesetveszély!
Gondoskodjek a jó megvilagításról.
- A lancfurészt ne használja éghetó folyadék vagy -gáz közelében.

A fureszt ne hagyja felugyelet nélkül.
■ Munkaszünetben úgy tegye le a lancfürészt, hogy az senkit ne veszélyeztessen. A lancfürészt zárja el illetéktemen személyek elöl.
A szalagfureszt 18 even aluliak nem hasznalhatjak.
Tartson a munkahelyétól távol masokat.
A felhasznaló felelos azokért a balesetakért vagy veszélyekért, amelyek más személyeket fenyegetnek, vagy masok tulajdonat érik.
A gépet kezelő személy harmadik személyel szemben felelos a munkaterületen.
Gyermekeket a munkaterulettol tartsa tavol.

Ne engedje, hogy a szerszámot vagy annak kabelét más személy, fökent gyermek megfogja. Tartsa öket távol munkahelyétól.
Ne használjon repedit fürészlancot vagy olyat, amelyik már alakját valtoztatta.
Jol elesitett fureszlancot hasznaljon, mert az eletlen fureszlantol nemcsak a visszacsapodas veszelye fokozodik, hanem a motor is tulterhelodik.
A vágastCsak akkor kezdje el, amikor a fúreszlanc elerte a teljes fordulatszámát.
■ Bekapcsoláskor a láncfurészt támassza ki biztosan és tartsa erösen. A lánc és a vágolap alljon szabadon.
Ne terhelje tuli a gépet! Jobban és biztonságosabban dolgozik a megadott teljesitménytartományon belül.
■ Ne terhelje tuli a gépet. A megadott teljesitménytartományban jobban esBiztonságosabban dolgozhat.
A furesztCsak kompletten es felhelyezettBiztonsagi kiegeszitesekkel hasznalja es a gepen semmi olyat meg ne valtoztasson,ami a biztonsagot korlatozhatja.
A gépet illetve annak alkatrészeit meg ne valtoztassa.
A gépet vizzel ne fröcskolje be. (A viztol áramütés keletkezhet).
Orizz bebiztonsagban a gepet. A hasznalaton kivuli gepet orizze egy szaraz, lezart es gyermekek altal el nem erheto helyen.
A gépet kapcsolja ki és húzza ki a konnektordugót az következő esetekben:

• A lancfürész ne érintkezzék földdel, kovekkel, szeggel és más hasonlo târgyal.

ha ilyen elofordul, azonnal ellenorizze a lancot es a vagolapot

• javitasi muveletnel
• karbantartásnál és tiszítátsnál
• zavarelhárításnál
  Csatlakozó gezetékek elvágasa
• a csatlakozó gezetékek ellenörzese, hogy nincsenek-e összegabalyodva vagy megsérülve
  szallitas
  a lanc utanfesztise
• Ianc cserelée
• a géptól való távozas (még rövid munkamegszakításnál is)

Apolja gondosan a lancfureszét:

Tartsa a szerszámot élesen és tisztan, hogy jobban ésBiztonságosabban dolgozhassék vele.
Kövesse a karbantartási elóirásokat és a kenési- és szerszámcerélesi utmutatasokat.
Tartsa a fogantyukat szarazon, gyantatól, olajtól és zsirtól mentesen.

Ellenorizzae gépet az esetleges sérulésekre:

• A gép további használata el'tt a biztonsági védőszerkezetek vagy konnyebben sérult alkatrészek kifogástalan és rendeltetésüknek megfelelo muködését Ellenőrizze.
  Ellenorizze, hovy a MOZgo alkatrészek muködése kifogastalan-e, vagy nincs-e valamelyik alkatrész megsérülve. Az összes alkatrésznek helyesen kell

felszerelve lennie és minded feltételt teljesütenie kella fúresz kifogástalan mūködésé erdekében.

• A séruilt védōberendeźest és alkatrészt arra hivatott szakembernek kell javitania vagy kicserélnie, amennyiben a használati utmutató mast nem ad meg.
• A séruilt vagy olvashatlan biztonsági címkét ki kell cserélni.

Elettromos biztonság

A csatlakozó gezeték kivitele feeljen meg az IEC 60 245 (H 07 RN-F) elöirásnak és keresztmetszete legyen laglabb

1,5 mm², 25 m kabelhosszúságig
2,5 mm², 25 m feletti kabelhosszúsagnál

A tul hosszú csatlakozó gezetékeken tulzott mertékü feszültsegesés keletkezik. A motor már nem éri el a maximalis teljesitményét és a gépnek csökken a muködképessége.
A csatlakozó gezetékek dugói és csatlakozó aljzatai gumból, lágy PVC-böl vagy más höré lágyuló, ugyanolyan mechanikai szilárdságú anyagból készüljenek, vagy ilyenekkel legyenek bevonva.
A csatlakozó gezeték dugós csatlakozó része fröccsenő viz Ellen védett legyen.
A csatlakozó gezeték elhelyezésénél ügyeljen ra, hogy az ne legyen zavaró, ne zúzódjek, ne törjön meg és a csatlakozó dugó ne legyen nedves.
A kabelt ne hasznalja rendeltetésétól eltéró célokra. A kabelt védje a hõsegétól, olajtól és éles szélū tárgyaktól. A csatlakozó dugó a konnektorból ne a kabelnél fogva húzza ki.
Kábeldob hasznalatáná a kábelt mindig teljesentekerje le a dobról.
- Ellenőrizable rendszeresen a csatlakozó kábelt és ha megsérült, cseréltesse ki.
- Ne használjon hibás csatlakozó gezetéket.
- SzabadbanCsakarraengedelyezettés megfeleloen jelzett hosszabbito kabelt hasznaljon.
- Ne alkalmazzon ideiglenes elektromos csatlakozást.
Védőszerkezet áthidalni vagy hatástalanítani soha nem szabad.
A gépet hibaáram védokapcsolón keresztül csatlakoztassa (30 mA-es legyen).

A gép elektramos alkatrészeinek elektramos csatlakoztatasat ill. javitásat hatóságilag engedélyezett villanyszerelő szakember vagy kijelött vevösztolgálatunk vegezze. A helyi elóirásokat különösen a védõntézkedesek tekintétény figyelembe kell venni.

A gép más részein javitásokat csak maga a gyár,
vagy egy általa megbízott szakcég végezhet.

Csak eredeti gyári pôtalkrészt és tartozékot használjon. Más eredetü pôtalkrész és egyéb tartozék hasznalata a felhasználo balesetehez gezethet. Az ilyen jellegü károkér t gár nem vallal szavatosságot.

Összeállítás

A lancfurésztCsak a teljes osszeállitasa utan kapcsolja ra a halózatra.

Balesetveszély!
Az összeállitáskor viseljen védokesztyút.

Helyezze le a lancfurészt a motorral lefelé forditva egy sik felületre. 1
Távolítsa el a fedelet (10) a rögzítő csavar (11) kicsavarásával. 1
Helyezze be a fūrészláncot a vágolap körbefutó gezetōhornyába. Figyeljen a lánctagok helyes futásirányára. 2
Szerelje fel a vagolapot. 3
Osszeszereléskor ügyeljen rá, hogy a lánctagok jol elhelyezkedejenek a gezetóhoronyban és a lánckereken (13). A fúrészlancot nehéz a lánckerékre ráhelyezni?

Forgassa a lancfeszítôt (22) az oramutatóval ellentétés irányban mindaddig, mig a láncot rá tudja a lánckerékre fektetni. Ezután forgassa a lancfeszítôt (22) az oramutatóval egyező irányban, mig a lánc megfeszül.

Helyezze vissza a fedelet (10) és feszítse meg a fürészlancot a „Füreszlanc feszítese" fejezet szerint.

Az elő üzembe helyezés előtt

Lanc Kenese

A lancfureszt a gyar nem tolti fel fureszlanc-keno olajjal.

Ha a fureszlanc nem kap olajkenest, a lancfurész megsérül.

A lanc élettartama fugg a kenés megfelelosegétol. Hasznalat kozben a lancfurész az olajcsatornán keresztul automatikusan keni a lancot.

Olajtály feltöltése: 5

A lancfurészt allitsa megfelelo alatetre.
Csaparja le az olajartaly dugócsavarját (9).
Tölts fei a tartalyt biologialag lebonthato furerzlanc olajjal (kb. 100 ml). A tartaly telitetsege a megfigyel o ablakon keresztul (17) ellenorizheto. A betoltes megkonnyitesehez hasznaljon egy tolcsert.

A betöltésnel ügyeljenarra, hogy az olajartályba szennyezódés ne kerüljön.

Csavarja vissza az olajartaly dugócsavarját.

Az elso betoltésnel, vagy egy teljesen kiürult olajtály tése után a „Primer" gombat kb. 10-szer nyomja meg, az olaj a keringtetett rendszert kitölts.

Soha ne hasznaljon ujrahasznositott vagy fardt. A nem Iancfurreszhez engedelyezett olaj natalatol a garancia elvész.

Hálozati csatlakozás

Vesse egye a gép adattablaján olvashato feszült séget. pl. 230 V-ot a rendelkezésre allo halózattal és a fureszt az elöirásnak megfeleloen foldelt konnektorhoz csatlakoztassa.

① Használjon Schuko konnektort, 230 V feszültseget hibaárarn védőkapcsolóval (FI-kapcsoló, 30 mA-es).
Alkalmazzon城县 keresztmetszettel rendelkezó hosszabbíto gezétéket.

HálozatiBiztositék

16 A Iomha

Hálozat impedanciája

Kedvezötlen halózati adottságoknál a gép bekapcsolása alatt rövid idejü feszültségesés következik be, ami a halózatra kapcsolt más fogyasztók muködését károsan befolyásolhatja (pl. egy lampa villoghat).

Nem varható semmiféle zavar, ha betartják a maximális halózati impedanciát.

Teljesitmény felvétel P1 (W)	Hálózati impedancia Zmax (Ω)
2000	0,36

Be-/kikapcsolás

Ne hasznaljon olyan gépet, amelyiken

a kapcsolot nem lehet be-és kikapcsolni,
a lanc-és nem mukodik normalisan

A séruilt kapcsolót haladéktalanul javittassa meg vagy cseréttese ki arra alkalmas szakemberrel vagy a kijelött vevöszolgállatt.

Bekapcsolaskor a lancfurészt támassza kiBiztosan es tartsa erösen. A Ianc és a vagolap legyen szabadon.

Bekapcsolás

Nyomja meg a bekapcsolasi zart (5) és tartsa nyomva. Múködtesse a be-/kikapcsolót (6). Engedje fel a bekapcsolasi zart.

Kikapcsolás

Engedje el a be-/kikapcsolót.

Lancfék

A lancfek egy védöszerkezet, amely olyankor old ki, amikor a lancfurész visszacsapódik, vagy a be-/kikapcsoló elengedik. A furerzlanc azonnal leáll (<0,1 sec alatt).

A lánfék Ellenőrzése

Idönkest Ellenorizze a lancfek muködesét.

Állítsa a láncfék-kioldót (3) a 2 pozúcióba és kapcsolja be a láncfūrészt.

2 pozició = a láncfék hatékony
a fürészlanc nem indul e

Állitsa a láncfék-kioldót (3) az 1 pozícioba és kapcsolba be a láncfúrészt. 8

1 pozício = A láncfék kioldva

a fureszlanc megindul

Fúrészlánç feszítésé

• A fūrészlanc beallitasa es ellenörzese elott húzza ki a halózati csatlakozó dugó.
• Viseljen védokesztyut, nefogy a keze megserüljön.

Ellenorizze a fureszlanc feszessegét

munka megkezdésé elott
az elso vagas utan
fúreszelés alatt rendszeresen minded 10 percben

Csak helyesen megfeszített fureszlanc és a kelő mertékő kenés biztosítja a megfelelo elettartamot.

Legyen figyelemmel a kovetkezokre:

egy uy fureszlancot tobbszor kell utana fesziteni, mig az vegleges hosszt eleri.
a lanc üzemi hofokra valo felhevülésénel a lanc megnyulik és utana kell feszüteni.

A fūrészelés befejezéskor a fūrészlancot ki kell lazitani, mert különben lehüléskor a fūrészlancban tuli nagy feszültseg keletkezik.

ha a lanc csapkod vagy kiugrik a gezetéseból, azonnal meg kell feszíteni.

A fūrészlanc feszítese:

1. Helyezze le a lancfurészt a motroral lefelé forditva egy sik felületre.
2. Lazitsa meg a rogzitocsavarokat (11) az oramutatoval ellentetes iranyu egy-ket fordulattal.
3. Forsassa a láncfeszítő gyürüt (12) lépésenként az oramutató irányában, mig el nem éri a lánc a kello feszességét. A reteszhatás meggátolja, hogy a lánc feszítese visszalazuljon.

① A rögzítő csavar (11) együtt forog, esetleg a feszítés alatt azt ismét ki kell lazitani.

1. Akkor helyes a fūrészlanc feszítese, ha a fūrészlap kōzepén a láncot 3 - 4 mm magasságig lehet megemelni.
2. Forsassa a lancfeszit'o gyurut (12) az oramutatoval ellentetes iranyban, ha a fureszlancot tulsagosan megfeszitette.
3. Húzza meg ismét kézzel a rögzítő csavart.
4. Ellenőrizes, hogy a lánctagok a vágolap gezetőhonyában jól beleültek-e.

Munkavégzs a lancfūrèsszel

Furészelés elött

Uzembe helyezés elott és a fürészelés alatt rendszeres idoközönként vegezzen Ellenörsezeket:

a lancfurész összeszerelése kompletts elóirásos-e?
jo esBiztonsagosallapotban van-e a lancfuresz?
van-e olaj az olajtartalyban?

Rendszersen ellenőrizzé az ellenőrző ablakon (17) az olajszintet. Azonnal toltson be olaj, ha az olajszint a „MIN" jelzét elére, nehogy a lánc szárazon fusson.

megfelelo-e a lanc feszitese?

Legyenfigyemmel a „Füreszlanc feszítése" fejezet pontjaira.

Csak kelloen éles lanccal dolgozhat jol ésbiztonságosan.

kioldott-e a lancfek es kifogastalanul mukodik-e?

A lancfék kioldónak (3) az 1. pozicióban kell lennie. Legyen figyelemmel a „Lancfék ellenörzese" fejezet pontjaira.
tiszta és száraz-e a fogantyú - nincs-e rajta olaj és gyanta?
nincs botlasi lehetoség a munkahelyen?
viseli a szükséges védöfelszerelést?
elolvasta és megérétte valamennyi utmutatást.
jo az allapota a halozati csatlakozó dugonak és a hosszabbitó kabelnek?

nem hasznal hibás gezetékeket?

megfeleloen gezeti a hosszabbito kabelt?
Kapcsolja össze a készülék csatlakozó dugoját a hosszabbit kabelle. Ekkor a hosszabbíto kabell képezzen egy szúk hurkot és toljá ábiztosító pecken. Akassza be ezután a hurkot a horogba. A dugós kapcsolat ekkor a kilazulás ellen biztosítva van.
Munka kōzben legyen gondja rá, hogy a hosszabbitó kábel mindig a lancfūrész mögött legyen, kivül a fūrészlanc és a fūrészeit tárgy hatósugarán.

A fúresz visszacsapódása

Mit kell érteni a fūrész visszacapódása alatt? A fūrész visszacapódása a mūkōdésben levő láncfūrész kezelő irányába történő hirtelen magasra- és hátracsapódása.

Ennek oka lehet, ha

• a fūrészlap csúcsa a fūrészeit tárgyhoz vagy mastárgyhoz (véletlenül) hozzaér.
• megszorul a fureszlanc.

A fúresz ellenőrizetlenül reagál és gyakran a kezelő sulyos balesetét is okozza.

Az oldalsó vágást, ferde- és hosszvágást különösen nagy figyelemmel végezze, mert itt nincs feltéve a körmos utköző (16).

Hogyan lehet elkerülni a fürész visszacsapódását?

• Soha ne helyezze ra a vigandó tárgyra a vágolap csúcsát. 12
• Soha ne vágjon a vágolap csúcsának felső élevel.18
• A lancfurészt vindig a lehető leglaposabb tartással vezesse. 15
  Csak mukodésben levő füresszel kezdje a vágást.
  Felhelyezett fureszlanccal soha ne kapcsolja be a gépet.
  Csak éles vagy jol élesitet fureszlanccal dolgozzék.
• Laza vagy túsagosan megnyúlt fūrészlánccal ne dolgozzék.
  Csak kelloen megfesztitet fureszlanccal dolgozzek.
  A lancfureszt mindig mindkét kezével tartsa.
  A karmos utkozot emeloként használia. 16
  Vállmagassag fölott soha ne fūrészeljen.
• Ágat egyszerre soha ne vágjon keresztül. A fúresz elvételekor ügyeljen arra, hogy az más ághoz hozza ne érjen.
• Darabolásnal lehtöleg hasznaljon fürészbakot.
• Beszúró vágástCsak begyakorlott személy készítsem.

Magatartás a fürészeléskor

Hóban, jegen, vagy frissen hantolt fánal elcsuszás veszélye miatt ne dolgozzék.
Ne dolgozzék rossz fényviszonyok mellett (pl. ködben, esöben, hófuvasban vagy alkonyatkor). A dôntés közelében már nem ismeri fel a részleteket - balesetveszély.
Gondoskodjek a biztonságos, megtiszított munkahelyröl.
■ Kerülje a rendellenes testtartást. Mindig orizzze meg az egyensúlyát. Felsótestével elore hajolva soha ne dolgozzék.
A lancfurészt mindigBiztosan allva muködtesse.A lancfurészt testétól kissé jobbra eltartva fogja.
A lancfurészt ne használa ja a fa emelésére vagy mozgatasára.
Ugyeljen rá, hogy a fán ne legyenek idegen testek (kó, tulevél, stb.)
A lancfurészt mindig mindkét kezevel tartsa, bal kezével az elso fogantyut (4) és jobb kezével a帽子o fogantyut (17) fogva. Egy kézzel soha ne fürészeljen. 14
Gondoskodjek rola, hogy a fa fureszelés alatt ne fordulhasson el.
Hasadozott fát olvatosan fureszeljen. Az elragadott faszilánkok balesetet okozhatnak.
A fureszlancot elobbhozza mozgasba, es csak utana erintse hozza a fahoz.
A fūrészelendo anyagot mindig az also éllel vágja. A felso éllel valo vágaskor a fūrész visszacapódhat.
A lancfureszt fureszeliskor a leheto leglaposabban tartsa.
Használja a karmos utközőt (16) a lancfürész fán való rögzítéséhez. A karmos utközőt fürészelés alatt emelökent használja. 16

Vastagabb agak vagy törzek fūrészelésenél a karmos utközött (16) mindig egy kōvetkező mélyebb pontra helyezze át. Utánállitáshoz emelje le a fáról a karmos utközött és helyezze azt mélyebben vissza. Eközben a fūrészt ne emelje ki a vágásból.
Mückötesse a lancfürészt úgy, hogy a karmos utközőre kis emelőnyomást fejtsen ki. Füreszelésnél a füreszt ne nyomja nagy erővel.
Soha ne hasznalja a fureszt
- kinyujtott karokkal
- nehezen elerheto helyen
- létráról, munkaallványról vagy fán álva.
Soha ne fûreszeljen a lancfûresszel vall folött.
Ne terhelje tuli a lancfurészt. Legjobb vagasi eredmenytugy eri el, ha furerzelskor nem csokken a lancsebesege.
Legyen ovatos a fureszelt vagas végén. Mihelyt a furesz kilép a fából, megváltozik a súlya. Lábszára és lábfeje megsérülhet.
A lancfuresztCsak mozgasban levofreszlanccal emelje ki a vagsbol.
■ Mozgásban levő fürészt soha ne érintse hozzá drótkerítéshez vagy a talajhoz.
A lancfurészt a vágasok kozott allítsa le, ha tobb vágast keszít.
Ha a fureszlanc beszorult a faba, azonnal kapcsolja ki a fureszt es huzza ki a dugojat a konnektorból. Hasznaljon egy eket a vagolap kiszabaditáshoz.
Tartson szuneteket a fureszelés alatt, hogy a villanymotor lehülhessen.

Fatorzs furuszelésenek tudnivalói

Furészeléshez a törzset soha ne tegye le a földre. Támassza ki úgy a törzset, hogy a vágás ne záródjék be és a fürészlanc ne szorulhasson meg. Használjon egy biztos alatámasztást (pl. fürészbakot). A vágolap hegye vagy a fürészlanc ne érintse a talaj.
A rovidebb agakat hajtsa felle a furesz els rogztse.
■ Kerülje a vékony faagak vagy fūrészáru fūrészelését. A lancfūrész az ilyen munkához nem alkalmas.
A hosszvágast mindig a legnagyobb figyelemmel végeze, mert ilyenkor a karmos utközöt nem hasznalhatja. Kerülje a fürész visszacapódásat a fürész lehetőleg lapos szögen való tartásával.
Lejtön végzett munkánál mindig a fatorzs-, illetve a fekvö fūrészelendo anyag felett alljon. Ügyeljen az elguról fatorzsekre.

Feszültseg/teherlés alóf felszabaduló fa fürészelésének potlólagos tudnivalói

Amikor feszülés alatt állo ágak, fák vagy fadarabok a fūrészeléstól felszabadulnak, nagyon kell vigyázni. A fūrészeit anyag olyankor teljesen ellenorizitetul reagál és súlyos, halálos balesetet is okozhat. Az ilyen munkát csak képzett szakember végezze.

Minden vágast először a nyomott oldalon ① a feszülésmentesítő vágással kezdjen, és utána a folytassa a leválaszto vágással ② - a lancfürész különben beszorul és visszacsapódik.

Felső oldalán feszültseg alatt allof a 17

Végezzen egy vágast alulról (a törzs átmérőjenek harmadáig) felfelé.
Utána ugyanazon a helyen felülrol keszitsen egy masodik vágást, ami a törzset kettévágja.

Also oldalán feszültseg alatt áló fa 18

Végezzen egy vagast felülrol (a törzs átmérőjenek harmadáig) lefelé.
Utána ugyanazon a helyen alulrol keszitsen egy masodik vágást, ami a törzset kettévágja.

Vastag törzek és erős feszülés 19

Végezzen egy vágast alulról (a törzs átmérőjenek harmadáig) felfelé.
Utána az elso vagastólBizonyos távolságra felfelé egy masodik vagast keszitsen, amely a törzset kettévágja.

Ágazás 20

Keszitsen a törzstöl 15 cm távolságra alulról egy vágást (a törzs atmérőjének harmadáig).
Utána kb. 8 cm távolságra tovabb kifelé keszítse a masodik vágást, amelyik az ágat kettévágja.
A maradék darab eltávolítására az ágat szorosan a törzsnél alulról harmáig vágja át.
Felürlökésztse a masodik vágást, amely a maradék darabot eltávolítja.

Fák dontésének potlólagostudnivalói

Mindig viseljen védösisakot, hogy védje magát a lehulló ágaktól.

Legyen figyelemmel a vagolap hosszusagara. Csak oyan fát szabad donteni, amelynek atmeroje kisebb a vagolap hosszusaganal.
■ Biztositsa a dontés elott munkaterületét. Ügyeljen ra, hogy ember vagy allat a dontés kornyezetében netartózkodjek (legalabb a fa ketszeres hosszának megfelelo tavolságan belül).
■ Biztositsa, hogy a munkaterület és a törzs mentes legyen a botlást okozó tárgyaktól és akadálytalan menekülési utja legyen. 21

Munka kozbenBiztosanalljonalaban..
Tipp:

A fa dontese elott allapitsa meg a dolés irányát. Vegye ekkor figyembe a fa koronájanak súlypontját, a szomszédos fákat, lejtő irányát, a fa egészségi allapotát és szélirányt. E helyen készül a dontési bemetszés.

Fa kivagasa: 22

Tisztítsa meg a vágás környezetét a törzsön a zavaró agaktól, bozóttól és akadályoktól.
Alaposan tiszítsa meg a törzs tovét, mert a homok, kódarabok és más idegen testek a fúreszlanc elét eltompitják.
Vegye figylembe a fa egész ségi állapotát - legyenóvatos a károsodott, vagy kipusztult fakkal (kiszáradt, korhadt vagy elhalt fa).
A fa atmérojének mintegy 1/3 részéig fûrészeljen be egy dontési bevágást. Elöbb készïtsen egy vízsztènes vágást és utána egy.masodik vágást felülröl 45^ -os szögenb.
Fūrészelje be ekkor a törzs szemközti oldalát egy vízşintes döntési vágással. Ez a vágás kissé magasabban készüljön (kb. 4 cm) mint ahol a döntési bevágás vízşintes vágása készült.
A törzset semmi esetre se füreszelje keresztül. A törzs atmérőjénk mintegy 1/10-ed részének meg kell maradnia. Ha a fa idő elött dölni kezd, a láncfürészt azonnal húzza ki a vágásból és lépjen hátra vagy oldalra.
Ussön be egy éket a vizszintes dontési vágásba a fa dólésenek meginditáshoz.
Figyeljen a lehulló gallyakra éságakra, amikor a fa dölni kezd.

Karbantartás és tiszítás

Minden karbantartási és tiszítási
művelet előtt

kapcsolja ki a gépet
- várja meg mig a lancfūrész megáll
- Húzza ki a konnektordugót.

Azokat a további karbantartó-és tisztlétasi munkákat, amelyeket ez a fejezet nem ir le,Csak a gyár vagy az általa megbizott szakcég végezheti el.

Karbantartáshoz és tiszításhoz feltétlenül ismét szabályosan helyezze vissza a biztonsági szerkezeteket és ellenorizze azokat.

Csak eredeti alkatrészt használjon. Más eredetü alkatrész elore nem láthato károkhoz és balesethez vezethet.

Karbantartás

Viseljen védoksztyut a sérülések megelözésé érdekében.

A lancfurész hosszú és megbízható hasznalhatósága érdekében rendszeresen végezte el a következő karbantartásokat.

Ellenorizze a lancfurész nyilvánvalo hiányosságait,
ugymint

a laza, megnyult vagy serrut fureszlancot
- meglazult rogzítés
- kopott vagy sérûlt alkatrészt

Ellenorizze minden hasznalat utan a lancfurészen a

• kopást, kūlönösen a láncon és a lánckeréken.
• fedelek és védöszerkezetek sérülésmentességét és megfelelo felszerelését.

A szükséges javístást vagy karbantartást a láncfūrész használatba vetele elótt kell elvegezni.

A fûrészlánç élezése

Egy fureszlanc elezéséhez szaktudás szükséges. A fureszlanc elezésétBizza szakemberre.

A szaküzletben kaphat fürészlanc élező készülék (reszelőkészülék), amellyel a láncot saját maga is élezheti.

Csak éles és tiszta fūrészlánccal lehet biztonságosan ésjol dolgozni.

Fūrészlanc és vágolap cserélese

A fūrészlanc és vágolap nagy kopásnak van kitéve. Haladéktalanul cserélje ki a fūrészlancot és vágolapot, ha az már nem fele meg a kifogástalan munkához.

Helyezze le a lancfurészt a motorral lefelé forditva egy sik felületre.
Távolítsa el a fedelet (10) a rögzítő csavar (11) eltávolításával. 3
Forgassa el a lancfeszítot (22) az oramutatóval ellentétés irányban, a lanc kilazításához. 3
Vegye le a vagolapot a fureszlancal egyutt.
Tisztítsa ki alaposan a gezetǒhornyot, amikor a fürészlancot cseréli.
Osszeszereléskor ügyeljen ra, hogy a lánctagok jol elhelyezkedejenek a gezetóhoronyban és a lánckeréken (13). 4
Forgassa a lancfesztot (22) az oramutatóval egyező irányban, mig a lanc feszessé válik.
Helyezze vissza a fedelet (10) és feszítse meg a fürészlancot a „Füreszlénc feszítese" fejezet szerint.

Lánckerék

A lánckerék学子 nagy igénybevételnek van kiteve. Ellenőrizze rendszeresen a lánckerék fogainak kopását vagy sérülését.

Kopott vagy sérult lánckerékkel lerövidül a fūrészlanc élettartama és ezert a lánckereket szakmühelyben haladéktalanul ki kell cserétletni.

Automata olajozás Ellenőrzésé

Ellenorizzze az automata lánckenés mūködését, kapcsolja be a lancfūreszt és a vágolap csúcsát egy kartonpár felé fordīva irányitsa a fold felé.

A lanc ekkor ne érintse a talajt. Tartson be 20 cmBiztonsagi tavolsagot.

Ha ellenőrzéskor egy növekvő olajnyom valik láthatóvá, akkor az olajozó automatika megfeleloen muködik.

Ha tele olajtartaly ellenere sem latszik olajnyom

tiszítsa ki az olajvezetó csatornát (14) és a felső láncfeszító furatot (15). 23
Ha mindez nem vezet eredményre, forduljon szakmuhelyhez, illetve a vevoszolgálathoz.

Tisztítás

A lancfurészt minded hasznalat utan gondosan tiszittsa meg, hogy továbbra is kifogastalanul muködjek.

A burkolatreszt puha kefével vagy száraz kendővel tisztltsa.
Vizet, oldószert éspolirozóanyagotnehasználjon.
Ügyeljen rá, hogy a motor hútörései szabadon maradjanak (kūlönben tülmelegedés következik be).
Hosszabb hasznalati idő után (1 - 3 ora) szerelje le a fedelet és a láncot egy kefevel tisztítsa meg.24
Ha a láncot erós szennyezódés, gyantásodás vonta be, helyezze azt egy lántisztítóval toltött edénybe. Ezután a láncot öblitse le tiszta vizzzel.
A lánckereket és a vágolap rögzítését egy kefével szabadítsa meg a rajuk tapadt szennyezestöl.
Tisztítsa ki az olajcsatornát egy tiszta törlokendövel.

Szállítás

A gép minded szállitása elótt húzza ki a konnektordugót.

A furesztCsak feltett Iancvedovel szallitsa.

Tárolás

A hasznalaton kivuli gépet szaraz, lezart helyiségben tárolja, oyan helyen, ahol ahhoz gyermekek hozza nem ferhhetnek.

■ Hosszabb tárolás elött legyen figyelemmel a következőkre, hogy fürészények élettartamát meghosszabbítsa ésbiztosítsa annak konnyü kezelését:

Végezzen alapos tiszitást.
Távolítsa el az olajt az olajtartályból.

Tipp:

Némelyik láncolaj hosszú idő alatt Hajlamos a besürúsösédres. Ezér t a hosszabb tárolás elott öblütse at a gépet lancfürész tisztoi folyadékkal. Töltsfel az olajtályt felig (kb. 50 ml) a tisztoi folyadékkal. Zárja le a tartályt. Kapcsolja be a lancfürészt felszerelt vágolap és lánc nélkül és jarassa addig, míg az olajnyiláson keresztül az összes tiszítószer ki nem folyik.

Tegye a fūrészlancot rōvid idōre olajfurdōbe, majdcsavarja be egy olajpapírna.

Minden zavarelhárítás elött

kapcsolja ki a gépet
- várja meg mig a lancfūrész megáll
— húzza ki a konnektordugót.

Minden zavarelhárítas után helyezzen üzembe mindedBiztonsági berendezéstés ellenörizze azokat.

Keletkezett zavar	Lehetséges ok	Megszüntetés
A láncfürész bekapcsolás után nem indul	lancféknincs áramellátassérült a hosszabbíto kébelHibás a konnektordugó, motor vagy a kapcsoló	a lancféket oldja kiellenőrizzee az áramellátást, konektortésbiztositékotellenőrizzee a hosszabbíto kábelt, a hibás kábelt azonnal ki kell cserélni a motor vagy kapcsoló arra hivatott szakemberrel javittassa meg, vagyeredeti pólalkatrészre cseréltesse
A láncfürész megszakitásokkal működk	külso érintkezési hibaelső érintkezési hibaBe-/kikapcsoló hibás	forduljon a Vevőszolgálathoz
A láncfürész rángat, vibrál vagy nem veg megfeleleloen	tompa a lánckopott a lánclancfeszítésa lancs minnc helyesen feltéve (fogak rossz irányba néznek)	Csisztassa utána a lancot vaggcserélje kiCseréljen lancotellenőrizzee a lancfeszítés tésálltsa beSzereljen fel uy lancot
A láncfürész nem teljes teljesitményel működk	túl hosszú a hosszabbíto kábel, vagytúl kicsi a keresztmetszete túl messze van a fő csatlakozástól a konnektor	használjon megfelelo keresztmetsze-tú hosszabbíto kábeltHasználjon Közelebbi konnektort
Forróósodik a fūrlszlánc	nincs olaj a tartálybaneldugult az olajcsatorna)túr erós a lánfeszítéstompa a lánc	olajt töltsön utánanitzisitzsa ki az olajcsatornátálltsa be a lánfeszítéscsiszoltassa utána a lancot vaggcserélje ki
Nincs kenése a fūrészláncnak	nincs olaj a tartálybaneldugult az aoljcsatorna	olajt töltsön utánanitzisitzsa ki az olajcsatornát

Muszaki adatok

Típus	KS 2000/40
Motorteljesitmény P1	2000 W
Hálózati feszült ség	230 V~
Hálózati frekvencia	50 Hz
Üresjárati fordulatszám	6800 min-1
Hálózati biztosíték	16 A lomha
Vágolap hossza	400 mm
Fürészlanc sebessége	13,5 m/s
Olajartály tírfogata max.	110 ml
Védettség	II / [2]
Láncfék fékezési ideje	0,1 sek.
Súly	ca. 5,7 kg
Mérhangteljesitményszint LwA	103 dB (A)
Garantálhangteljesitményszint LwA	105 dB (A)
(mérve a 2000/14/EG Richtlinie (Müszaki előirások) szerint

Garancia

A gépre a gép megvasárlasatól számított két éves garanciát vállalunk, és pedig anyaghibától vagy gyártásí hibától eredő károkra.
A szakszerütlen kezelésból vagy a keszülk visszakuldese alkalmával a nem megfelelo csomagolásból, illetve a hasznalati utmutató figyelmen kivül hagyásaból származó hibára, a garancia nem érvényes. A hibás alkatrészt kérjuk, külde be bérmentesitve gyárunkhoz. Az alkatrész-kuldés djmentességét cegünk donti el.
A keletkezett garancialis munkakat cégunk, vagy egy általunk megbízott szerviz hajtja végre. Ahhoz, hogy egy garancialis hibát más cég javíton meg, kifejezett elózetes hozzájárulásunk szükséges.
A garancia nem terjed ki a fureszlanc, vagolap, Iancvedo, lanckerek es szenkefek normalis kopasara..
GaranciátCsakeredeti pótalkrészhasználataesetén szolgáltatunk.
A muszaki fejlodes erdekében a valtoztatas jogat fenntartjuk.

A gép leírása / Pótalkatrészek

Pozício	Rendelési szám	Megnevezés
1	362927	Vágolap
2	362926	Fúrészlanc
3		Láncfék-kioldó
4		Első fogantúyú
5		Bekapcsolás-zár
6		Be-/kikapcsoló
7		Motor szellőzörés
8		Gép vezétéke konnektordugóval
9	362924	Olajartálylezáró
10		Fedél
11		Rögzítő csavar

Pozúcio	Rendelési szám	Megnevezés
12		Láncfeszítő gyűrű
13	362923	Lánckerék
14		Olajcsatorna
15		Felső lanciafeszítő furat
16		Körmos ütköző
17		Hátsó fogantyú
18	362921	Láncvédő
19	362977	Biztonsági ragasztócimke
20	362922	Szénkefe keszlet (kép nélkül)
21	362928	Fürészlanc olaj 100 ml
	400144	Fürészlanc olaj 1 l

Inhalt

EU izjava o konformnosti 123

Popis pristroja / Pótalkatrészek 142 / 155

Prehlásenie o zhode - ES
