GEBRUIKSAANWIJZING KS 2000-40 ATIKA

Bedieningshandleiding - Veiligheidsinstructies

Reserveonderdelen

Sega a catena

NL U mag het apparaat Niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instructies hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

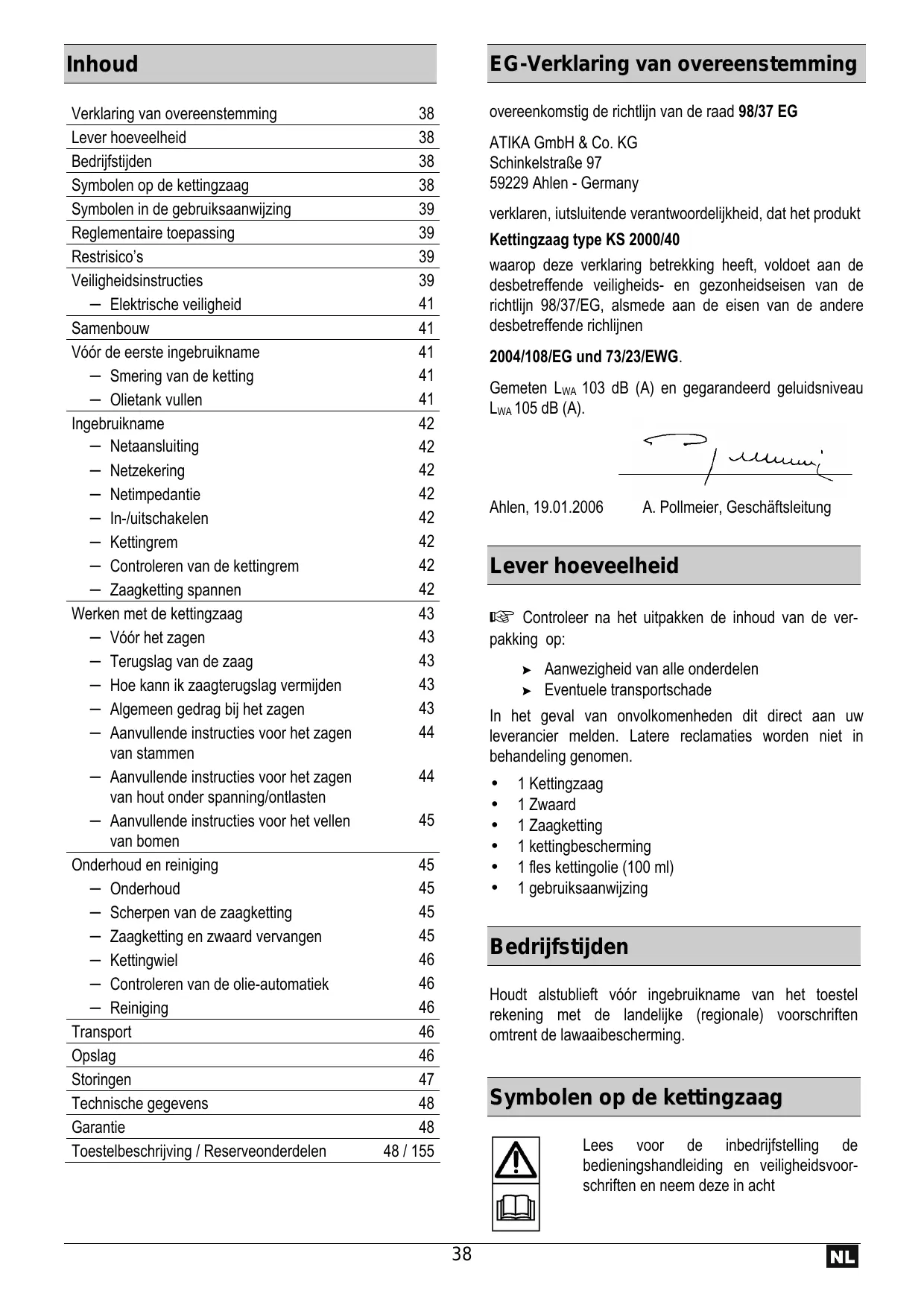

Verklaring van overeenstemming 38

Leverhoeveelheid 38

Bedrijfstijden 38

Symbolen op de hettingzaag 38

Symbolen in de gebruiksaanwijzing 39

Reglementaire toepassing 39

Restrisico's 39

Veiligheidsinstructies 39

Vór de ersteningebruikname 41

• Smering van de ketting 41
• Olietank vullen 41

Ingebruikname 42

• Netaansluiting 42
  -Netzekering 42
  -Netimpedantie 42
• In-/uitschakelen 42
• Kettingrem 42
• Controlleren van de hettingrem 42
  Zaagketting spannen 42

Werken met de kettingzaag 43

Vórhetzagen 43
- Terugslag van de zaag 43
Hoe kann ik zaagterugslag vermijden 43
Algemeen gedrag bij het zagen 43
Aanvullende instructies voor het zagen 44 van stammen
Aanvullende instructies voor het zagen van hout onder spanning/ontlasten 44
Aanvullende instructies voor het vellen 45 van bomen

Onderhoud en reiniging 45

• Onderhoud 45
• Scherpen van de zaagketting 45
  — Zaagketting en zwaard verwangen 45
• Kettingwiel 46
• Controleren van de olie-automatiek 46
• Reiniging 46

Transport 46
46
Storingen 47
Technische gegevens 48
Garantie 48
Toestelbeschrijving/Reserveonderdelen 48/155

EG-Verklaring van overeenstemming

overeenkomstig de richtlijn van de raad 98/37 EG

ATIKA GmbH & Co. KG

Schinkelstraße 97

59229 Ahlen - Germany

verklaren, iutsuitende verantwoordelijkheid, dat het produit

Kettingzaag type KS 2000/40

haarop deze verklaring betrekking heeft, voldoet aan de desbetreffende veiligheids- en gezonheidseisen van de richtlijn 98/37/EG, alsmede aan de eisen van de andere desbetreffende richlijnen

Controller na het uitpakken de inhoud van de verpakking op:

Aanwezigheid van alle onderdelen
Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden nicht in behandeling genomen.

1Kettingzaag
1 Zwaard
1 Zaagketting
1 kettingbescherming
1 fles kettingolie (100 ml)
1 gebruiksaanwijzing

Bedrijfstijden

Houdt alstublieft voór ingebruikname van het toestel rekening met de landelijkke (regionale) voorschriften omtrent de lawaaibescherming.

Symbolen op de kettingzaag

Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheidsvoorschriften en neem deze in acht

Schakel de motoruit voor reparatie-, onderhouds- en reinigingswerk-Zaamheden en haal de netstekkeruit de ontactdoos.

Meteen netstekker uit het stopcontact nemen, wanner de aansluitleiding werk beschadigd of doorgesneden.

Veiligheidshelm, oog- en geluidsbescherming dragen.

Veiligheidshandschoenen dragen.

Niet aan regenblootzetten. Tegen vochtigheid beschermen.

maximale snijlengte 400 mm

Symbolen in de gebruiksaanwijzing

!	Dreigend gevaar of gevaarlijke situatie. Het nicht opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.
i	Belangrijke aanwijzing voor het vakkundig gebruik. Het nicht opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.
ü	Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.
ü	Montage, gebruik en onderhoud. Hier worden precies uitgelegd wat u要去 doen.

Reglementaire toepassing

De kettingzaag is geschikt voor het

• zagen van stammen, takken, houten balken, planken enz. en kan voor dwars- en lengssneden worden toegepast.

• vellen van bomen.

• De kettingzaag mag Niet voor het zagen van bouw- en kunststoffen worden toegepast.

• De kettingzaag is slechts voor privégebruik in de huis-of hobbytuin bestemd.
• De kettingzaag is nicht voor boswerkzaamheden (vellen en onttakken in het bos) geschikt. De vereiste verilgheid van de gebruiker is door de kabelverbinding Niet gewaarborgd.
• Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en naleen van de veiligheidsvoorschriften van de fabrikant.
  Alle verdere toepassingen gelden als nicht volgens de voorschriften. Voor de hieruit voortvloeije schade is de fabrikant Niet aansprakelijk - de aansprakelijkheid is alleen voor de gebruiker.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van.dequeue machine nog een,aantal restrictions.

De restrictions können geminalisierung worden wanner de veiligheids-, gebruiks-, gezondheits- en onderhouds- voorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenetgetsels en beschadigingen.

• Terugslaggevaar bij contact van de zwaardpunt met een vast voorwerp.
• Gevaar van verwondingen van vingers en handen door het werktuig (zaagketting).
  Verwonding door weggeslingerde werkstukdelen.
  ■ Elektrische slag.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.
  Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
  ■ Verminding van het gehoort bij langdurig werkken zonder gehoorbescherming.
  Brandgevaar

Veiligheidsinstructies

Houdt alstublieft rekening met de volgende instructies om zich selbst en andere gegen möglichke verwondingen te beschemmen.

Bewaar deze veiligheidsinstructies (gebruiksaan-wijzing) steeds samen met de kettingzaag op.
De kettingzaag mag slechts door Personen met
(1) voldoende ervaring worden bediend.
Geef of leen de kettingzaag slechts aan personen
die met de kettingzaag en+zijn handhaving bekend zijn. Geef steeds de gebruiksaanwijzing mee.

Reparaties aan het toestel dienen door de fabrikant resp. door door hem benoemde bedrijven te geschieden.

Eerste gebruiker

Wie voor de eerste keer met de kettingzaag werkkt, moet een praktische scholing in de handhaving van de kettingzaag en de personlijke veiligheidsuitrusting door een ervaren bedienpersoon verkrijgen. Gebruikers die de kettingzaag voor de eerste keer gebruiken, dienen eerst het snijden van rond hout op een zaagbok of frame te oefenen.

Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel Niet, wanner u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.

• Gebruik de machine alleen waar hij voor gemaakt is (zie "Reglementaire toepassing").

Zorg voor een goede werkhouding. Zorg voor een stabiele en uitgebalanceerde houdig.

Draag de juiste werkkleding.

Nauw sluitende kleding en geen sieraden dragen.
- Geen schoenen met gladde zolen dragen. (Veiligheidschoenen)

Bij lang haar een haarnet dragen.

Draag persoonlijke beschemingsmiddelen.

• Gehoorbeschermer
  Veiligheidsbril of gezichtsbescherming
• Handschoenen
• gekeurde veiligheidshelm in situatuies, waarin met hoofdverwondingen moet worden gerekend (bv bij het vellen en ontlasten van bomen).

Wij adviseren het dragen van een Beenbescherming.
Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken.
Let op de omgevingsinvloeden.

Zet de kettingzaag Niet aan regen bloat.
- Gebruik de kettingzaag nicht in vochtige of native omgeving.
- Stel werkzaamheden bij ongunstig wee (regen, sneeuw, ijs, wind)uit - verhoogd gevaar van ongelukken!
Zorg voor een goede verlichting.
- Gebruik de kettingzaag nicht in de nabijheid van brandbare vloeistoffen of gassen.

Laat de machine nicht zonder toezicht aller.
Bij werkpauzes dient de kettingzaag zo te worden neergelegd, dat niemand bedreigd worden. Kettingzaag voor onbevoegt toegrijpen beschermen.
■ Personen onder 18一年多ogens de hettingzaag nicht bedieren.
Hou andere Personen op afstand.
- De gebruiker is verantwoordelijk voor ongelukken of gezaren die gegenover andere Personen of hun eigendom optreden.
- De operator is in het werkbereik gegenover derden verantwoordelijk.
Houdt kinderen weg.
Laat andere Personen, in het bijzonder kinderen, het gereedschap of de kabel Niet aanraken.

Houdt ze ver van uw werkplek weg.

■ Beschermt u zich gegenüber elektrische slag. Vermijdlichamelijk contact met geaarde delen (bv pijpen, radiatoren, haarden, koelkasten enz.)
Maak Niet gebruik van geschuurde zaagkettingen of zulke die hun vorm hebben veranderd.

• Gebruik slechts goed geslepen zaagkettingen,,ondat stompe zaagkettingen nicht alleen het terugslaggevaar verhogen, maar ook de motor belasten.
• Begin met het snijden pas, wanner de zaagketting het vol toerental heeft bereikt.
  Bij het inschakelen is de kettingzaag veilig te steuennen vast te houden. Ketting en zwaard要去en vrijstaan.
  Overbelast de machine nicht. U werkt better en zeker met de juiste belasting van de machine.
  ■ Werk alleen met alle verilgheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de verilgheid in gevaar kan brengen.
  Het toestel resp. delen van het toestel nicht veranderen.

• Het toestel nicht met water afspatten. (Gevarenbron elektrische stroom).
  Bewaar het toestel veilig op. Niet benutte toestellen in een droge, gesloten en voor kinderen ontogankelijkere ruimte bewaren.
  Schakel de machine uit en neem de steker uit het stopcontact bij:

• contact van de ketting met aardrijk, stenen, nagels of andere vreemde voorwerpen meteen ketting en zwaard controlleren

• Reparatiewerkzaamheden
  Onderhouds- en reinigingswerkzaamheden
• bij het verhelpen van storing
• doorgesneden aansluitleidingen
• controle van de aansluitleidingen, of\ deze verstrengeld of beschadigd়
• transport
• naspannen van de ketting
• kettingwissel
• Verlaten van de machine (ook bij korte onderbrekingen)

Onderhoudt de hettingzaag met zorgvuldigheid:

• Houdt de werktuigen scherp en schoon, om beter en veilig te konnen werken.
• Volg de onderhoudsvoorschriften en de instructies omtrent het smeren en voor de werktuigwissel op.
  Houdt de handgrepen door en vrij van hors, olie en vet.

Onderzoek de machine op eventuele beschadigingen.

• Voordat de machine verder worden gezrukt,要去 zorgvuldig worden onderzoucht of de beschermingsvoorzieningen enlicht beschadigde onderdelen fouloos en volgens de voorschriften functioneren.
• Controller of alle bewegende delen van de machine goed functioneren en nicht klemmen of beschadigd zich. Alle delen要去en jeist gemonteerd zich en goed functioneren om de machine correct te latent werken.
• Beschadigde bescherminrichtingen en - delen要去en, indienoodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld

worden. Met uitzondering indien in de gebruiksaanwijzing anders aangegeben.

• Beschadigde of onleesbare veiligheids stickers die-nen te worden verrangen.

De aansluitkabel要去 volgens IEC 60 245 (H 07 RN-F) zich, met een draad doorsnede van minstens:

1,5 mm² bij een lenghte tot 25 m.
2,5 mm² bij een lenghte vanaf 25 m.

• Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijn maximale vermogen Niet meer, de werking van het toestel worden minder.
  Stekker en aansluitdozen aan aansluitleidingen要去en uitrubber, zacht PVc of een ander thermoplastisch materiaal vandezelfde mechanische vastheid+zijnof met dit materiaal zichn gecoat.
• De steekvoorziening van de aansluitleiding moet gegen spatwater beveiligd�.
  Let er bij het leggen van de aansluitkabel op dat deze Niet stoort, bekneld raakt, geknikt worden en de steekverbinding Niet nat worden.
• Gebruik de kabel Niet voor doeleinden warvoor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker Niet met de kabel uit het stopcontact trekken.
  ■ Wikkel bij gebruik van een kabeltrommel de kabel geheel af.
• Controller de verlng kabel regelmatig op beschadigungen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlangkabels.
  Maak geen geknutselde elektrische aansluitingen.
  Veiligheidsvoorzieningen nooit overbruggen of buiten- Werking stellen.
• Het apparatus via een veiligheidsschakelaar (30 mA) aansluiten.

Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. Deplaatselijke voorschriften要去 opgevolgd worden.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.

Alleen de originele onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Samenbouw

Sluit de kettingzaag pas na complete samenbouw aan het stroomnet aan.

Gevaar van verwondingen!
Draag bij het samenbouwen veiligheidshandschoenen.

Leg de kettingzaag met de motor maar beneden wijzend op eenrecht vlak. 1
Verwijder de afdekking (10) door de bevestigings-schroef (11) los te make. 1
Leg de zaagketting in de circulerende geleidingsgleuf van het zwaard. Let op de correcte looprichting van de schakels. 2
Leg het zwaart op. 3
Let bij de inbouw erop dat de schakels correct in de geleidingsgleuf en aan het kettingwiel (13) liggen. Zaagketting LASTZaagkettingThatzich slecht rond om het kettingwiel leggen?

Draai de kettingspanner (22) linksom tot de zaagketting Licht rond om het kettingwiel kan worden gelegd. Draai dan de kettingspanner (22) rechtsom tot de zaagketting vast is gespannen.

Breng de afdekking (10) waar aan en span de zaagketting zoals in het gedeelte “Zaagketting spannen” is beschreiben.

Vór de eerste ingebruikname

Smering van de hetting

De kettingzaag worden nicht met zaagkettinghechtolie gezuld geleverd.

Het gebruik zonder hechtolie leidt tot beschadiging van de kettingzaag.

De levensduur en het snijvermogen van de ketting is afhankelijk van de optimale smering. Gedurende het bedrivf wordt de kettingzaag via het oliestroomkanaal automatisch met olie gesmeerd.

Olietank vullen: 5

Stel de kettingzaag op een geschikte ondergrond.
Schroef de olietanksluiting (9) open.
Vul de olietank met biologisch afvoerbare hechtolie voor kettingzagen (ca. 100 ml). Het vulpeil kut u aan het kijkvenster (17) ontlenen. Gebruik voor het eenvoudiger vullen een trechter. Let bij het vullen erop dat geen vuil in de olietank geraakt.
Schroef de olietanksluiting (9) weeh dicht.

Druk bij het eerste vullen of na vullen van een teel geledigde olietank de „primer“ ca. 10 x, om de en het circuit te pompen.

Gebruik nooit gerecyclede olie of oude olie. Bij gebruik van olie die nicht voor hettingzagen is geschikt, vervalt de garantie.

Ingebruikname

Netaansluiting

Vergelijk de netspanning met de spanning (bijv. 230 V.) die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.
① Schuko contactdoos gebruiken, netspanning van 230V met een aardlekschakelaar (Fl-schakelaar 30 mA).
- Gebruik verleng kabel met voldoende diameter

① Netzekering

16 A traag

Netimpedantie

Bij ongunstige netcondities kan het gedurende het inschakelproces van het toestel tot korte spanningsdaleing komen die andere toestellen können belemmeren (bv knipperen van een lamp).

Er zich geen storingen te verwachten, wanner de maximale netimpedancies worden opgevolgd.

Vermogensopname P1 (W)	Netimpedantie Zmax(Ω)
2000	0,36

In-/Uitschakelaar

Gebruik geen toestel, waarbij

• zicht de schakelaar nie LASTEN uitschakelen.
• de hetting- en motorrem nicht reglementair werken

Beschadigde schakelaars要去en onmiddelijk worden gerepareerd of verrangen door de klantenservice.

Bij het inschakelen is de kettingzaag veilig te steuen en vast te houden. Ketting en zwaard要去en vrij staan.

Inschakelen

Inschakelblokkering (5) drukken en vasthouden. Dan de in-/uitschakelaar (6) bedieren. De inschakelblokkering weer loslaten. 6

Uitschakelen

In-/uitschakelaar loslaten..

Kettingrem

De kettingrem is een veiligheidsmechanisme dat bij terugslagende hettingzaag via de voorste handbescherming of na loslaten van de in-/uitschakelaar worden geactiveerd. De zaagketting stopt onmiddelijk (< 0,1 sec.).

Controlleren van de hettingrem

Controleer vanijd totijd de werking van de kettingrem.

Breng de kettingrem-verzoorzaking (3) in pos. 2 en schakel de kettingzaag in.

Pos. 2 = kettingrem actief

Controller de zaagkettingspanning voor

werkbegin
na de eerste sneden
gedurende het zagen regelmatig alle 10 Minutes

Slechts met een correct gespannen zaagketting en een toereikende smering heeft u invloed op de levensduur.

Houdt alstublieft rekening met het volgende:

een neue zaagketting moet vaker worden nagespannen tot ze zich heeft uitgerekt.
bij verwarming van de ketting op bedrijfstemperatuur rekt ze zich uit en moet worden nagespannen.

Na beeindiging van de zaagwerkzaamheden de zaagketting weeontspannen,umat bij afkoeling anders te hoge spanningen in de zaagketting zouden ontstaan.

klappert de ketting of kommt ze uit de geleiding, meteen naspannen.

Spannen van de zaagketting:

1. Leg de kettingzaag met de motor waar beneden wijzend op eenrecht vlak.
2. Maak de bevestigingschroef (11) 1 - 2 omdraaingen gegen de wijzers van de klok in los.
3. Draai de kettingspanring (12) stapsgewijs rechtsom tot de juiste kettingspanning is behaalt. Het rasteffect voorkomt dat zich de kettingspanning losmaakt. 9

(1) De bevestigingschroef (11) draait zich mee, eventueel要去 gedurende het spanproces waar worden losgemaakt.

1. De zaagketting is correct gespannen, wanner ze in het midden van het zwaard om ca. 3 - 4 mm kan worden opgetild.10
2. Draai de kettingspanring (12) linksom, wanner de zaagketting te sterk is gespannen.
3. Trek de bevestigingschroef met de hand weer vast.
4. Controller of de schakels correct in de geleidingsgleuf van het zwaard liggen.

Werken met de hettingzaag

Vór het zagen

Voer vór de ingebruikname en regelmatig gedurende het zagen de volgende controles UIT:

Werd de hettingzaag geheel en volgens de voorschriften gemonteerd?
Is de kettingzaag in goede en veilige toestand?
Is de olietank gezuld?

Controleer het oliepeil in het kijkvenster (17) regelmatig. Vul meteen olie bij, wanner het oliepeil "MIN" weergeeft, opdat de zaagketting Niet droog loopt.

Is de zaagketting correct gespannen?

Let op de punten in het gedeelte „Zaagketting spannen".

Is de zaagketting correct geslepen?

Alleen met een geslepen zaagketting werkt u veilig en goed.

Is de kettingrem losgezet en werkzt ze foutvrij?

De kettingrem-activator (3) moet in pos. 1 staan. Let op de punten in het gedeelte „Controleren van de kettingrem".

Is de handgreep schoon en droog - vrij van olie en hors?
Is de werkplaats vrij van struikelgevaren?
Draagt u de vereiste veiligheidsuitrusting?
Heeft u alle instructies gelezen en begrepen?
Zijn de netstekker en de verlangkabel in goede toestand?

gebruik geen defecte leidingen

Is de verlngkabel correct verlegd?

Verbindt de toestelstekker met de verlangkabel. Vorm dan met de verlangkabel een enge lus en schuif deze door het veiligheidsstuk. Hang dan de lus in de haak in. De steekverbinding is nu gegen een zichstandig loswerken gezekerd. 11

Let gedurende het werken erop dat de verlangkabel algid maar achefteren van de kettingzaag wegvoert, buiten het bereik zaagketting en zaaggoed.

Terugslag van de zaag

Wat is zaagterugslag? Zaagterugslag is het plotseling hoog- en terugslaan van de draaiende kettingzaag in richting van de gebruiker.

• de zwaardpunt het zaaggoed (onopzettelijk) of andere vaste voorwerpen raakt.
• bij klemmende zaagketting.

De kettingzaag reageert ongecontroliert en veroorzaakt vaak zware verwondingen bij de gebruiker.

Wees bij zijdelingse smeden, schuin- en langssneden bijzonder voorzichtig, waarat hier de klauwenaanslag (16) Niet worden aangezet.

Hoe kan ik zaagterugslag vermijden?

• Nooit met de punt van het zwaard voor het snijden aanzetten. 12
• Nooit met de bovenkant van de zwaardpunt zagen. 13
• De kettingzaag.altijd zo vlak als möglichk aanzetten.15
  Slecht met draaiende zaagketting de snede beginnen.
• Nooit bij opzette zaagketting de machine inschakelen.
  Alleen met scherpe en correct geslepen zaagketting werken.
• Nooit met losse of verslapte zaagketting werken.
  Alleen met correct gespannen zaagketting werken.
• De hettingzaag algijd vast met beiden handen honden.
• De klauwenaanslag als hendel gebruiken.16
• Nooit over schouderhoogte werken.
• Nooit meerere takken in een keer doorzagen. Bij het ontlasten erop letten dat geen andere tak worden geraakt.
• Bij het inkorten maar möglichkheid gebruik makev een zaagblok.
• Steeksneden mogen slechts door geschoold personeel worden uitgevoerd.

Algemeen gedrag bij het zagen

■ Werk Niet op sneeuw, ij's of vers geschilt hout - slipgevaar.
■ Werk nooit bij ontoereikende Lichtverhoudingen (bv bij mist, regen, sneeuwacht of schemering). U kunt details in het valbereik Niet meer herkennen – gevaar voor ongelukken.
Zorg voor een veilige en opgeruimde werkplaats.
Vermijdt een abnormale lichaamshouding. Houdt steeds het evenwicht. Werk Niet met voorovergebogen bovenlichaam.
Exploiteer de kettingzaag slechts met veilige stand. Houdt de kettingzaag Licht rechts van uw eigenu lichaam.
- Gebruik de hettingzaag zich voor het optillen of bewegen van hout.
Let erop dat het hout vrij van vreemde voorwerpen (stenen, nagels enz.) is.
Houdt de kettingzaag steeds met beiden handen vast, linker hand aan de voorste handgreep (4) enrechtter hand aan dechterste handgreep (17). Zaag nooit met een hand. 14

Zorg ervoor dat zich het hout gedurende het zagen nicht verdraaid.
■ Zaag gespinterd hout met voorzichtigheid. Er bestaat gevaar van verwondingen door meegescheurde houten stukken.
Laat de zaagketting eerst draaien, alvorens ze contact met hout hebft.
■ Snij alleen met de onderkant het zaaggoed. Snijden met de bovenkant veroorzaakt zaagterugslag.
Zet de kettingzaag zo vlak als möglichk aan.
- Gebruik de klauwenaanslag (16) voor het fixeren van de kettingzaag op het hout. Gebruik de klauwenaanslag gedurende het zagen als hendel. 16
Zet bij het zagen van sterkere takken of stammen de klauwenaanslag (16) aan een dieper punt na. Voor het nazetten maak de klauwenaanslag uit het hout los en zet hem opnieuw dieper aan. Verwijder hierbij de zaag nicht uit de snede.
Laat de kettingzaag werkken, doordat u via de klauwenaanslag een lichte druk veroorzaakt. Druk bij het zagen nicht met geweld.
Werk nooit met gestrekte Armen
- aan moeilijk te bereiken plekken
- op een ladder, een steiger of een boom staande.
Zaag nooit met de kettingzaag boven schouderhoogte.
- Overbelast de kettingzaag nicht. U behaalt de meest optimale snijresultaten, wanneer de kettingsnelheid nicht daalt.
Wees op het einde van een zaagsnede voorzichtig. Zodra de zaag uit het hout komt, verandert zich de gewichtskracht. Er bestaat gevaar voor ongelukken voor benen en voeten.
- Verwijder de hettingzaag slechts met draaiende zaagketting uit de snede.
Raak nooit met draaiende zaag draadafrasteringen of de vloer.
Schakel de kettingszaag:tussen de snedenuit, wannereer Meerderesneden wordenuitgevoerd.
- Verklemt zich de zaagketting in het hout, het toestel meteen uitschakenen en uit het stopcontact nemen. Gebruik een wig om het zwaard vrij te krijgen.
Maak pauzes gedurende het zagen, opdat zich de elektrische motor kan afkoelen.

Aanvullende instructies voor het zagen van stammen

Leg de stam voor het zagen nooit op de aardbodem. De stam zo steunen dat zich de snede Niet sluit en de zaagketting klemt. Gebruik een veilige steun (bv zaagbok). Vermijdt het contact van de bodem met de zwaardpunt of de zaagketting.
Richt korte stammen vór het zagen in en klem deze vast.
Vermijdt het snijden van dun struikgewas of snijhout. De kettingzaag is voor deze werkzaamheden Niet geschikt.

Voer langssneden met bijzondere zorgvuldigkeit uit, sondern de klauwenaanslag Niet worden toegepast. U voorkomt zaagterugslag, door de zaag in een vlakke hoek te voeren.
Staat u bij werkzaamheden op een helling steeds boven of zijdelings van de stam resp. het ligngend zaaggoed. Let op weglande stammen.

Aanvullende instructies voor het zagen van hout onder spanning/ontlasten

Worden onder spanning staande takken, bomen of hout door zagen van de spanning bevrijdt, moet men bijzonder voorzichtig zich. Het zaaggoed kan absoluut ongecontroleerd reageren en tot zware verwondingen of dood leiden.

Zulke werkzaamheden dienen slechts door geschoolde vakmensen te worden uitgevoerd.

Zet bij alle werkzaamheden eerst aan de drukzijde

1 de ontlastingssnede en de scheidingsnede 2 - de kettingzaag kan anders klemmen of terugslaan.

Hout op de bovenkant in spanning 17

Zet van beneden een snede (een derde van de stamdoorsnede) maar boven.
Zet dan op identieke plaats van boven een tweede snede die de stam doorsnijdt.

Hout op de onderkant in spanning 18

Zet van boven een snede (een derde van de stamdoorsnede) maar beneden.
Zet dan op identieke plaats van beneden een tweede snede die de stam doorsnijdt.

Sterke stammen en sterke spanning 19

Zet van beneden een snede (een derde van de stamdoorsnede) maar boven.
Zet dan met afstand tot de eerste snede van boven een tweede snede die de stam doorsnijdt.

Onttakken 20

Zet 15 cm van de stam vandaan van beneden een snede (een derde van de stamdoorsnede).
Zet dan ca. 8 cm verdier maar buiten van boven de tweede snede die de tak doorsnjdt.
3 Snijdt voor het verwijderen van reststukken de tak zich aan de stam van beneden een derde aan.
Zet van boven de tweede snede die het reststuk verwijdert.

Aanvullende instructies voor het vellen van bomen

Draag steeds een helm om zich gegen vallende takken te beschermen.

Let op de lenghte van het zwaard. Er mogen slechts bomen worden gezeld, waarvan de stamdoorsnede kleiner is dan de zwaardlengthe.
Zeker voor het vellen het werkbereik. Let erop dat zich geen Personen of dieren in het valbereik ophouden (minimale afstand 2 booblengtes).
Waarborg dat het werkbereik rond om de stam vrij is van struikelgevaren en dat u een veilige vluchtweg heeft.21
Zorg voor een veilige stand.
Tip:

Leg voor het vellen van de boom de velrichting vast. Houdt hierbij rekening met het zwaartepunt van de boomkruin, met bomen in de nabijheid, hangrichting, gezondheidstoestand van de boom en windrichting. Op deze Kant worden de velkerf ingeseden.

Boom vellen: 22

Maak het werkbereik aan de stam vrij van storende takken, struikgewas en obstakels.
Maak de stamvoet grondig schoon - zand, stenen en andere vreemde voorwerpen make n de zaagketting stomp.
Houdt u rekening met de gezondheidstooestand van de boom - wees voorzichtig bij stammen met beschadigingen of dood hout (uitgedroogd, vermolmd of afgestorven hout).
Zaag een ca. 1/3 van deBoomdoorsnede diepe velkerf in de stam. Zet eerst de horizontale snede en dan als tweede een snede van boven in de hoek van 45^ .
Zaag nu op de gegenover liggende kant van de stam een horizontale velsnede. Deze snede dient iets hoger (ca. 4 cm) te worden aangezet dan de horizontalge snede van de velkerf.
In geen geval de stam doorzagen. Er要去en ca. 1/10 van de stamdoorsnede blijven staan. Indien deBoom voortijdig begint te vallen, meteen de hettingzaaguit de snede trekken en terug of waar opzij stappen.
Drijf de spi in de horizontale velsnede om de boom tot val te brengen.
Let op vallende takken of twijgen, wanner de boom begint te vallen.

Onderhoud en reiniging

Voor aanvang van iedere onderhouds-en reinigingsbeurt

• Toestel uitschakelen
  Wachten tot de kettingzaag stilstaat
  Stroomtoevoer onderbreken

Onderhouds- en reinigingswerkzaamheden die nicht in dit hoofdstuk worden genoemd,ogensuitsluitend worden uitgevoerd door de fabrikant of door hem aangewezen bedrijven.

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen要去en absluut weeer correct aangebracht en gecontroleerd worden.

Gebruik alleen originele onderdelen. Andere onderdelen können onverwachte schade en verwondingen tot gevolg haben.

Onderhoud

Draag handschoenen om verwondingen te voorkomen.

Opdat een lang en betrouwbaar gebruik van de kettingzagen is gewaarborgd, voer de volgende onderhoudswerkzaamheden regelmatig UIT.

Controller de hettingzaag op blijbare gebrekken zoals

• losse, losgehakte of beschadigde zaagketting
• losse bevestiging
• versleten of beschadigde onderdelen

Controller de hettingzaag na ieder gebruik op

— slijtage, vooral ketting, zwaard en kettingwiel.
- correct gemonteerde en onbeschadigde afdekkingen of veiligheidsvoorzieningen.

Noodzakelijkre reparaties of onderhoudswerkzaamheden dienen voor gebruik van de kettingzaag te worden uitgevoerd.

Scherpen van de zaagketting

Om een zaagketting te slijpen, is sommige vakkennis moodzakelijk. Laat de zaagketting in de vakhandel naslijpen.

U verwrijkt bij de vakhandel ook kettingslijpvoorzieningen (vijltoestellen), waarmee u uw zaagketting zichkunt lijpen.

Alleen met een scherpe en schone zaagketting kut veilig en goed werken.

Zaagketting en zwaard verrangen

Zaagketting en zwaard zijn aan groe slijtage blootgezet.
Vervang de zaagketting en het zwaard direct, wanner de correcte werkung Niet is gewaarborgd.

Leg de kettingzaag met de motor maar beneden wijzend op eenrecht vlak.
Verwijder de afdekking (10) door de bevestigingschroef (11) los te make. 3
Draai de hettingspanner (22) linksom om de zaagketting iets los te make. 3
Neem het zwaard met de zaagketting af.

Reinig de geleidingsgleuf grondig, wanner slechts de zaagketting worden verrangen.
Let bij de inbouw erop dat de schakels correct in de geleidingsgleuf en aan het kettingwiel (13) liggen. 4
Draai de kettingspanner (22) rechtsom tot de zaagketting is gespannen.
Breng de afdekking (10) waar aan en span de zaagketting zoals in het gedeelte “Zaagketting spannen” is beschreiben.

Kettingwiel

De belasting van het kettingwiel (13) is bijzonder groot. Controller de tanden van het kettingwiel regelmatig op slijtage of beschadiging.

Een versleten of beschadigd kettingwiel reduceert de levensduur van de zaagketting en dient vandaar meteen door de klantenservice te worden verrangen.

Controleren van de olie-automatiek

U controleert de werkung van de automatische kettingsmering, door de kettingzaag in te schakelen en zemet de punt in richting van een kartonnen doos op papier op de bodem te honden.

Raak de bodem nicht met de ketting. Veiligheidsafstand van 20 cm opvolgen.

Vertoont zich bij de contrôle een toenemend oliespoor, werkt de olie-automatiek onberispelijk.

Toont zich ondanks volle olietank geen oliespoor

reinig de oliestroomkanaal (14) en de bovenste kettingspanboring (15) 23
Heeft dit geen succes, richtig u zich dan aan de klantenservice.

Reiniging

Reinig de kettingzaag zorgvuldig na ieder gebruik, opdat de fouloze werkung blijft bewaard.

Reinig de behuizing met een zachte borstel of een droge doeK.
Water, oplosmiddelen en polijstmiddelen mogen nicht worden toegepast.
Let erop dat de ventilatiegleuven voor de motorkoeling vrij় (gevaar van oververhitting).
Demonteer na langere inzetduur (1 - 3 uren) de afdekking, het zwaard en de ketting en reinig ze met een borstel.24
Leg de ketting bij sterke verontreiniging of verharsen enkele uren in een bak met kettingreinigingsmiddel. Vervolgens de ketting met zuiver water afspoelen.
Bevrij het kettingwiel en de zwaardbevestiging met een borstel van alle vastklevingen.
Maak het oliestroomkanaal met een schone doek schoon.

Transport

Voor het transport de stekeruit het stop-contact nemen.

Transporteer de zaag slechts met opgestoken kettingbescherming.

Opslag

• Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

• Om de levensduur van de machine te verlengen en de machine optimaal te lien functioneren is het gewenst voor opslag de volgende punten in uit te voeren:

• De machine grondig reinigen.
  Verwijder de olie UIT de olietank.

Tip:

Sommige kettingolies neigen na langere tijd tot verkorsten. Vandaar dient het oliesysteme vór een langere opslag met een kettingzaagreiner te worden doorgspoeld. Vul de reiniger tot de helft (ca. 50 ml) in de olietank. Sluit de tank. Schakel de kettingzaag zonder gemonteerde zwaard en ketting zo lang in, tot de gehele reiniger uit de olieopening van de kettingzaag is vrijekomen.

Leg de zaagketting kort in een oliebad en wikkel ze cervolgens in oliepapier in.

Voor het verhulpen van iedere storing

• Toestel uitschakelen
  Wachten tot de kettingzaag stilstaat
  Stroomtoevoer onderbreken

Na het verhopen van iedere storing moeten alle veiligheidsvoorzieningen wee in werking gesteld en getest worden.

Storing	Mogelijk oorzaak	Oplossing
Kettingzaag loopt na inschakelen nicht aan	KettingremGeen stroomVerlengkabel beschadigdtNetstekker, motor of schakelaardefect..	Kettingrem loszettenStroomverzorging,stopcontact,zekering controlerenVerlengkabel controleren,defectekabel direct verragenMotor of schakelaar door een serviceworkplaats lately repareren of met originele onderdelen latenvervangen.
Kettingzaag werkt met onderbrekingen	extern loszittend contactintern loszittend contactIn-/uitschakelaar defect	Richt u zich alstublieft aan deklantenservice.
Kettingzaag hort en stoot, trilt of zaaniet correct	Ketting stompKetting versletenKettingspanningKetting nicht correct gemonteerd(tanden wijzen in de verkeerderichting)	Ketting latent nasijpen of verrangenKetting vervangenKettingspanning controleren instellenKetting opnieuw moneren
Kettingzaag werkt nicht met vollecapaciteit	Verlengkabel te lang of tekleindeursnedeStopcontact te ver vanhoofdaansluiting vandaan	Verlengkabel met voldoende doorsnede gebruikenStopcontact dat nader in hetwerkbereik ligt, gebruiken
Zaagketting worden heet	geen olie in de tankOliestroomkanaal verstoptKettingspanning te hoogKetting stomp	Olie bijvullenOliestroomkanaal reinigenKettingspanning instellenKetting latent nasijpen of vervangen
geen zaagkettingsmering	geen olie in de tankOliestroomkanaal verstopt	Olie bijvullenOliestroomkanaal reinigen

Technische gegevens

Type	KS 2000/40
Vermogen P1	2000 W
Spanning	230 V~
Frequentie	50 Hz
Stationair toerental	6800 min-1
Netzekering	16 A traag
Zwaardlengte	400 mm
Snelheid van de zaagketting	13,5 m/s
Olietankvolume max.	110 ml
Veiligheidsklasse	II / ☑
Remtijd van de kettingrem	0,1 sec.
Gewicht	ca. 5,7 kg
gemeten geluidsniveau LWA	103 dB (A)
gegarandeerd geluidsniveau LWA	105 dB (A)
(gemeten volgens richtlij 2000/14/EG)

Garantie

■ Wij verlenen 2 jaare garantie vanaf de levering van het apparaat van het magazijn van de fabrikant en wel voor gebreken die door materiaal- c.q.produktfouten optreden.
Voor schade die ontstaat door onvakkundige behandeling of onvoldoende verpakking bij het terugzenden van de apparaten c.q. het Niet-inachtnemen van de bedienings-handleiding,+zijn aanspraken op garantie ook tijdens de garantiepiodeuitgesloten.
Foutieve delen können vrachtvrij en portvrij maar unsere fabriek worden gestuurd. De beslissing over gratis levering van reserveonderdelen ligt bij ons.
Garantiewerkzaamheden worden door ons of door een door ons geauthoriseerde serviceplaats uitgevoerd. Voor het verhelpen van garantieschade door een andere firma is ons une uitdrukkelijke toestemmingoodzakelijk.
De garantie grijpt Niet voor normale slijtage van zaagketting, zwaart, kettingbescherming en koolborstels.
Onder de garantie vallen nicht de onderdelen die aan normale slijtage onderhevig zich; dit zich: zaagband, duwstok, tafelinzetstuk, geleidepennen en steunrol.
■ Alleen bij het gebruik van originele reserveonderdelen verlenen wij garantie. Wijzigingen, die de technische ontwikkeling dienen, voorbehonden.

Toestelbeschrijving / Reservenderlen

Positi e	Bestell-nr.	Benaming
1	362927	Zwaard
2	362926	Zaagketting
3		Kettingrem-activator
4		voorste handgreep
5		Inschakelblokkering
6		In-/uitschakelaar
7		Ventilatiegleuven motor
8		Toestelleiding met steker
9	362924	Sluiting olietank
10		Afdekking
11		Bevestigingsschroef

Positie	Bestell-nr.	Benaming
12		Kettingspanning
13	362923	Kettingwiel
14		Oliestroomkanaal
15		bovenste kettingspanboring
16		Klauwenaanslag
17		achterste handgreep
18	362921	Kettingbescherming
19	362977	Veiligheidssticker
20	362922	Set koolborstels (zonder afbeelding)
21	362928	Zaagkettingolie 100 ml
	400144	Zaagkettingolie 1 l

Contenuto
