Márka	PANASONIC
Modell	ER-SB60
Terméktípus	Elektromos szakállvágó
Használat	Otthoni
Tápellátás	Hálózati adapter (RE7-87) és újratölthető lítium-ion akkumulátor 3,6 V
Töltési idő	Körülbelül 1 óra
Üzemidő	Körülbelül 60 perc (folyamatos használat 20-30 °C-on)
Minimális vágási magasság	0,5 mm (fésű nélkül)
Maximális vágási magasság	10 mm (méretfésűvel)
Magasságállítás	10 pozíciós tárcsa (1–10 mm, 0,5–1 mm lépésekben)
Fő funkciók	Be-/kikapcsoló gomb reteszelése, hálózati használat, méretfésű, precíziós tartozék, sima borotválás
Tisztítás	Folyó víz alatt (főtest, penge és tartozékok) vagy a mellékelt kefével
Kenés	Minden használat előtt és után néhány csepp olajat kell a pengére vinni
Pótalkatrészek	Cserepenge (WER9621), olaj, tisztítókefe, tároló tasak
Biztonság	Be-/kikapcsoló gomb reteszelése, automatikus leállás alacsony hőmérséklet esetén, beépített biztonsági előírások
Kibocsátott zaj	64 dB(A)
Akkumulátor	Beépített lítium-ion, felhasználó által nem cserélhető (kivéve élettartam végén)
Ajánlott töltési hőmérséklet	10 °C – 35 °C
Penge élettartama (becsült)	Körülbelül 3 év (havi 10-szeri, 5 perces használat esetén)

Gyakran ismételt kérdések - ERSB60 PANASONIC

Hogyan kell feltölteni a Panasonic ERSB60 szakállvágót?

Kapcsolja ki a vágógépet. Csatlakoztassa a tápkábel dugóját a töltőaljzathoz, majd dugja az adaptert egy hálózati aljzatba. A töltés jelzőfénye kigyullad. A teljes töltés körülbelül 1 órát vesz igénybe. A töltés befejezése után húzza ki az adaptert.

Mennyi ideig bírja az akkumulátor egy teljes töltés után?

Az üzemidő körülbelül 60 perc folyamatos használat mellett, 20–30 °C környezeti hőmérsékleten. Az időtartam a használat gyakoriságától és módjától függően változhat.

Hogyan kell beállítani a vágási magasságot?

Használja a méretfésűn található beállító tárcsát. Forgassa el, hogy a magasságjelző jelölés a kívánt értékre mutasson, 1–10 mm között. A hozzávetőleges vágási magasságot a használati útmutatóban található táblázat tartalmazza.

Hogyan kell tisztítani a vágógépet?

Kapcsolja ki a vágógépet, és húzza ki az adaptert. Vizes tisztításhoz távolítsa el a tartozékot, kapcsolja be a vágógépet, és öblítse folyó víz alatt a vízbemeneten keresztül körülbelül 20 másodpercig. A penge leszerelhető az alapos tisztításhoz. Törölje szárazra, hagyja megszáradni, majd kenje meg.

Mit tegyek, ha a vágógép nem kapcsol be?

Először ellenőrizze, hogy a be-/kikapcsoló gomb nincs-e reteszelve. Ha a reteszelés jelzőfénye villog, nyomja meg a be-/kikapcsoló gombot több mint 2 másodpercig a feloldáshoz. Ha a probléma továbbra is fennáll, töltse fel a vágógépet, vagy tisztítsa meg és kenje meg a pengét.

Hogyan kell cserélni a pengét?

Szerelje le a pengét úgy, hogy hüvelykujjával tolja a pengét, miközben a másik kezével elkapja. Az új penge (ref. WER9621) felszereléséhez illessze a rögzítő kampót a pengetartóba, és nyomja addig, amíg kattanást nem hall.

Mi a penge élettartama?

A becsült élettartam körülbelül 3 év havi 10-szeri, 5 perces használat esetén. Cserélje ki a pengét, ha a vágási hatékonyság csökken a megfelelő karbantartás ellenére.

Használható a vágógép hálózatra csatlakoztatva?

Igen, használhatja a vágógépet hálózatra csatlakoztatva a hálózati adapteren keresztül. Ha azonban az akkumulátor túl gyenge, a pengék lelassulhatnak; töltse fel az akkumulátort legalább 1 percig használat előtt.

Hogyan kell feloldani a be-/kikapcsoló gombot?

Nyomja meg a be-/kikapcsoló gombot több mint 2 másodpercig. A reteszelés jelzőfénye kialszik, és a vágógép elindul. Indítás után engedje el a gombot.

Hogyan kell megkenni a pengét?

Minden használat előtt és után vigyen fel néhány csepp olajat a pengére. Szerelje le a pengét, vigyen fel egy cseppet a jelzett pontokra, majd szerelje vissza, és járassa a vágógépet körülbelül 5 másodpercig.

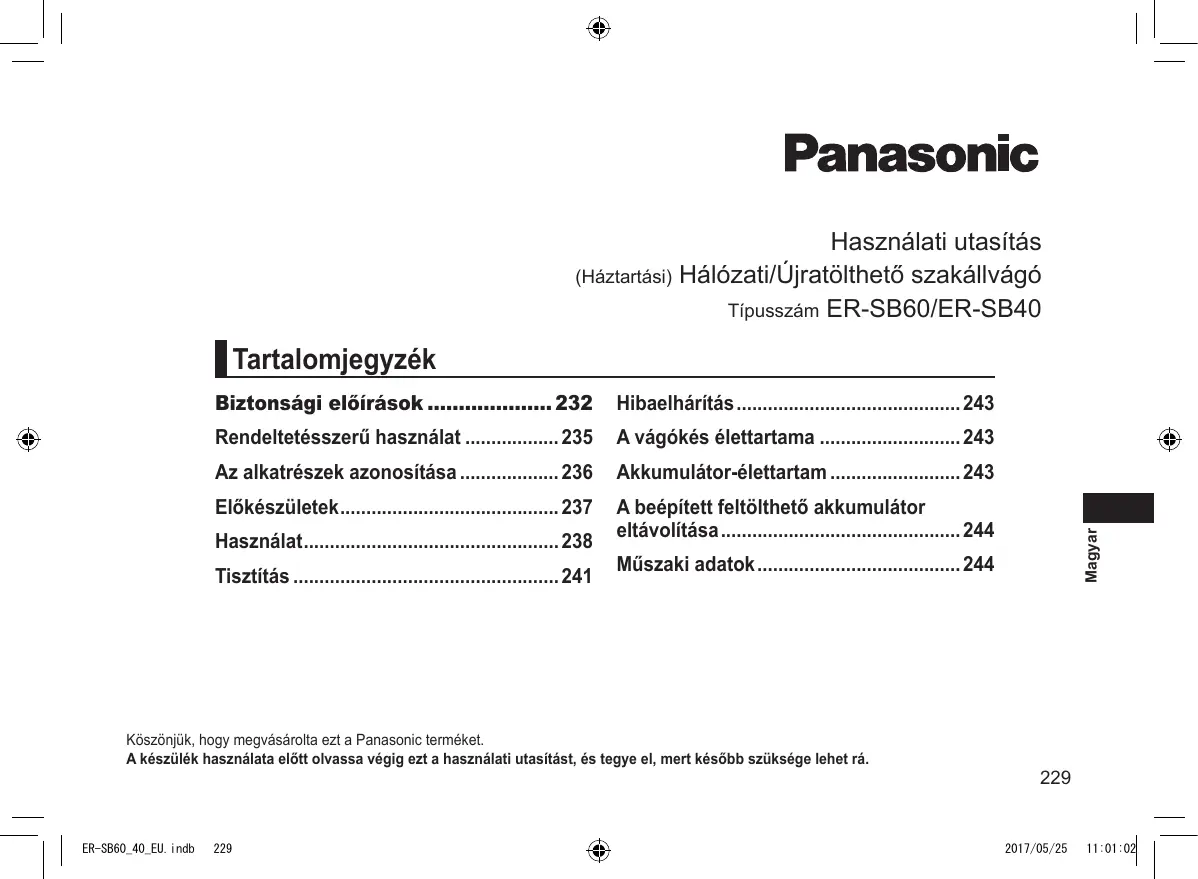

HASZNÁLATI ÚTMUTATÓ ERSB60 PANASONIC

(Háztartási) Hálózati/újratölthető szakállvágó

Típusszám ER-SB60/ER-SB40

Tartalomjegyzék

Biztonsági előírások 232

Rendeltetésszerű használat 235

Az alkatrészek azonosítása 236

Előkészületek 237

Használat 238

Tisztítás 241

Hibaelhárítás 243

A vágókés élettartama 243

Akkumulátor-élettartam 243

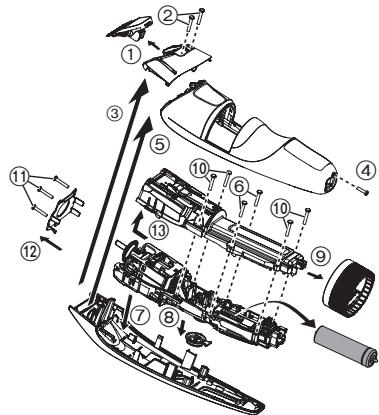

A beépített feltölthető akkumulátor eltávolítása 244

Műszaki adatok 244

Köszönjük, hogy megvásárolta ezt a Panasonic terméket.

A készülék használata előtt olvassa végig ezt a használati utasítást, és tegye el, mert később szüksége lehet rá.

Figyelem

• A készüléket 8 éven aluli gyermekek, csökkent fizikai, érzékelési és szellemi képességekkel rendelkező, valamint az efféle készülékek használatában járatlan személyek csak felügyelet mellett, vagy a készülék biztonságos használatának és a használattal járó veszélyek ismertetése után használhatják. Gyermekek ne játsszanak a készülékkel. A tisztítást és a karbantartást ne végezze a gyermek felügyelet nélkül.
• A tápkábel nem cserélhető. Ha a kábel megsérült, a hálózati adaptert le kell selejtezni.

• A következő jelzés azt mutatja, hogy az eszköz csap alatt tisztítható.

• Ne tisztítsa vízzel, miközben a hálózati adapter csatlakoztatva van.
• Ne használjon más eszközt a hálózati adapter és a töltőállomás helyett semmilyen céllal. Továbbá ne használjon semmilyen más eszközt a hálózati adapterrel és a töltőállvánnyal. (Lásd 236. oldal.)
• Az alábbi szimbólum azt jelzi, hogy egy különleges leválasztható tápegység szükséges a készülék hálózati áramhoz való csatlakoztatásához. A tápegység referencia típusa a szimbólum közelében van feltüntetve.

Biztonsági előírások

A sérülések, a haláleset, az áramütés, a tűzveszély, és a vagyont érintő károk kockázatának csökkentése érdekében mindig kövesse az alábbi biztonsági óvintézkedéseket.

A szimbólumok jelentése

A következő szimbólumokkal osztályozzuk le a jelölés figyelmen kívül hagyása és a nem megfelelő használat okozta veszély, a sérülés és a vagyoni kár mértékét.

VESZÉLY

Súlyos sérülést vagy halált okozó veszélyt jelöl.

FIGYELEM

Súlyos sérülést vagy halált okozó lehetséges veszélyre utal.

VIGYÁZAT

Olyan veszélyre hívja fel a figyelmet, amely kisebb sérülést, valamint anyagi kárt okozhat.

A következő szimbólumokat használjuk a betartandó utasítások osztályozására és leírására.

Ezt a szimbólumot használjuk, hogy a felhasználót olyan specifikus működtetési eljárásra figyelmeztessük, amelyet nem szabad végrehajtani.

Ezt a szimbólumot használjuk, hogy figyelmeztessük a felhasználókat olyan specifikus működtetési eljárásra, amelyet követni kell a készülék biztonságos működtetéséhez.

FIGYELEM

Áramellátás

Soha ne csatlakoztassa és ne húzza ki vizes kézzel az adaptert.

- Ez elektromos áramütést vagy sérülést okozhat.

Ne merítse vízbe, ne tisztítsa vízzel a hálózati adaptert vagy a töltőállomást. Ne helyezze vízzel telt mosdó vagy kád fölé, illetve annak közelébe a hálózati adaptert vagy a töltőállomást. Soha ne használja a készüléket, ha a hálózati adapter sérült, vagy ha a hálózati dugó laza a fali aljzatban. Ne károsítsa, ne módosítsa, erőszakkal ne hajlítsa, ne húzza, illetve ne csavarja a kábelt. Továbbá, ne helyezzen nehéz tárgyat a kábelre és vigyázzon, nehogy becsípődjön. - Ezzel elektromos áramütést, vagy a rövidzár miatt tüzet okozhat.

Ne használja, ha túllépi a fali aljzat vagy a vezetékek maximális terhelhetőségét. - Ha túl sok csatlakozódugó csatlakoztatásával túllépi a fali aljzat terhelhetőségét, akkor a túlmelegedés miatt tüzet okozhat. Minden esetben győződjön meg róla, hogy a készülék a hálózati adapteren feltüntetett névleges feszültségértékének megfelelő elektromos tápfeszültségre csatlakozik. Teljesen dugja be az adaptert. - Ellenkező esetben fennáll a tűz, vagy az áramütés veszélye. Tisztításkor mindig húzza ki az adaptert a hálózati aljzatból. - Ellenkező esetben fennáll az áramütés vagy sérülés veszélye.

FIGYELEM

A porlerakódás elkerülése érdekében rendszeresen tisztítsa meg a csatlakozódugót, a készülék csatlakozóját és a töltődugót.

• Ennek elmulasztása a nedvesség okozta szigetelési hiba miatt tüzet okozhat. Húzza ki az adaptert és törölje le egy száraz kendővel.

Rendellenesség vagy hibás működés esetén azonnal hagyja abba a használatot, és húzza ki az adaptert.

• Ellenkező esetben fennáll a tűz, az áramütés vagy sérülés veszélye.

A főegység, a töltőállomás, az adapter vagy a kábel deformálódott vagy szokatlanul forró. A főegység, a töltőállomás, az adapter vagy a kábel égett szagú. A főegység töltése vagy a töltőállomás, az adapter, illetve a kábel használata közben rendellenes hang hallható. - Azonnal kérjen vizsgálatot vagy javítást egy hivatalos szervizben.

Ez a termék

Ez a termék beépített tölthető akkumulátorral rendelkezik.

Ne dobja tűzbe, ne helyezze hőforrás közelébe, ne töltse, ne használja és ne hagyja magas hőmérsékletű helyen. - Ez folyadékszivárgást, túlmelegedést vagy robbanást okozhat.

Ne alakítsa át és ne javítsa a készüléket.

- Ez tüzet, elektromos áramütést vagy sérülést okozhat.

A javításhoz (akkumulátorcseréhez stb.) vegye fel a kapcsolatot egy hivatalos szervizzel.

Soha ne szerelje szét, kivéve, ha leselejtezi a terméket.

- Ez tüzet, elektromos áramütést vagy sérülést okozhat.

Balesetek megelőzése

Ne tárolja olyan helyen, ahol csecsemők vagy gyermekek elérhetik.

Ne engedje, hogy használják a készüléket.

• A készülék alkatrészeinek vagy tartozékainak szájba vétele balesetet vagy sérülést okozhat.

Az olaj véletlen lenyelése esetén ne próbálkozzon hánytatással, hanem igyon nagy mennyiségű vizet és forduljon orvoshoz.

Ha az olaj szembe kerül, azonnal mossa ki folyó vízzel, és forduljon orvoshoz.

• Ennek elmulasztása fizikai sérülést okozhat.

VIGYÁZAT

A bőr védelme

Ne nyomja a vágókést az ajkakhoz vagy a bőrhöz! Ne használja ezt a terméket más célra, csak szakáll

nyírására.

Ne használja közvetlenül a vágókéseket a füleken vagy ráncos bőrön (mint például duzzanatok, sérülések vagy bőrhibák).

- Egyéb esetben megsérülhet a bőr.

Használat előtt ellenőrizze, hogy a vágókések nem sérültek, vagy deformálódtak!

• Ellenkező esetben megsérülhet a bőr.

Vegye figyelembe az alábbi óvintézkedéseket

Ne hagyja, hogy fémtárgyak vagy szennyeződés ragadjon a csatlakozódugóra, a készülék csatlakozójára vagy a töltőcsatlakozóra.

- Ezzel elektromos áramütést, vagy a rövidzár miatt tüzet okozhat.

Vigyázzon, nehogy a készülék leessen vagy nekiütődjön valaminek!

• Sérüléseket szenvedhet.

Tárolás előtt ne tekerje a vezetéket az adapter köré.

• Ha ezt teszi, a terhelés miatt a vezeték megtörhet, és a rövidzár tüzet okozhat.

Amikor nem használja a készüléket, húzza ki az adaptert a fali aljzatból.

• Ellenkező esetben a szigetelés elhasználódása miatt fellépő elektromos szivárgás miatt elektromos áramütés vagy tűz veszélye áll fenn.

Az adaptert vagy a készülék csatlakozóját azok megfogásával húzza ki, és ne a vezetéknél fogva.

• Ellenkező esetben fennáll az áramütés vagy sérülés veszélye.

Az eltávolított akkumulátor kezelése selejtezéskor

VESZÉLY

Az akkumulátor kizárólag ehhez a készülékhez használható. Ne használja az akkumulátort más termékhez.

Ne töltse az akkumulátort, miután eltávolította termékünkből.

• Ne dobja tűzbe és ne tegye ki hőnek.
• Ne ütögesse, ne szedje szét, ne módosítsa, illetve ne szúrja fel szöggel.
• Ügyeljen arra, hogy az akkumulátor negatív és pozitív pólusa ne kerüljön egymással kapcsolatba fémtárgyakon keresztül.
• Ne szállítsa vagy tárolja az akkumulátort fémtárgyakkal együtt, mint például nyakláncok vagy hajtűk.
• Ne használja, illetve ne hagyja az akkumulátort olyan helyen, ahol magas hőmérsékletnek lehet kitéve, mint például a közvetlen napfény vagy más hőforrások közelében.
• Soha ne távolítsa el a készülék burkolatát. Ez túlmelegedést, öngyulladást vagy robbanást okozhat.

FIGYELEM

Miután eltávolította az akkumulátort, tartsa távol azt a gyermekektől és csecsemőktől.

Az akkumulátor sérülést okozhat, ha azt véletlenül lenyeli valaki. Amennyiben ez megtörténne, azonnal értesítsen egy orvost.

Ha az akkumulátorsav kifolyt, ne érintse meg az akkumulátort puszta kézzel.

Az akkumulátor-folyadék vakságot okozhat, ha szembe kerül. Ne dörzsölje a szemét. Azonnal mossa ki és vegye fel a kapcsolatot egy orvossal. Az akkumulátor-folyadék gyulladást vagy más sérülést okozhat, ha a bőrére vagy a ruhájára kerül. Mossa ki bő vízzel és vegye fel a kapcsolatot egy orvossal.

Rendeltetésszerű használat

• Toldalék használata előtt ellenőrizze, hogy megfelelően illesztette-e. Ellenkező esetben előfordulhat, hogy túl rövidre nyírja a hajat. A készüléket nem szabad állatokon alkalmazni.
• Minden használat előtt és után olajozza meg a vágókést. (Lásd 242. oldal.)

Az olajozás elmulasztása a következő problémákat okozhatja.

A készülék életlenné válik. -Rövidebb használati idő. - Hangosabb működés. - Ne használjon hígítót, benzint, alkoholt vagy más vegyszert. Ezzel meghibásodást, repedést vagy a készüléktest elszíneződését okozhatja. Csak enyhén csapvizes vagy szappanos vizes, puha ronggyal tisztítsa meg a készüléktestet. - Használat után alacsony páratartalmú helyen tárolja a készüléket. Ennek elmulasztása hibás működéshez vezethet a pára lecsapódása vagy a készülék rozsdasodása miatt.

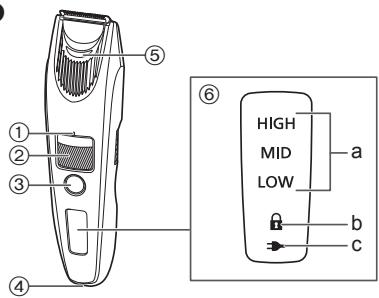

Az alkatrészek azonosítása

A

B

ER-SB60

ER-SB60

A Készülék részei

① Nyírási hossz jelző (2) Tárcsa (vágási hossz beállításához) ③ Üzemkapcsoló ④ Csatlakozóaljzat ⑤ Vízbeömlő ⑥ Jelzőfény kijelző

a. Akkumulátor kapacitás jelző b. Lezárókapcsoló lámpa (θ) c. Töltésjelző lámpa (→)

B Vágókés

⑦ Tisztítási kioldókar ⑧ Mozgó vágókés ⑨ Rögzített vágókés ⑩ Rögzítőhurok

Θ Nyírási hossz beállító

Preciós nyírótoldalék ER-SB60

Hálózati adapter (RE7-87) (A csatlakozódugó alakja országonként eltérő.)

⑪ Adapter ⑫ Csatlakozódugó 13 Vezeték (14) A készülék csatlakozója

F Töltőállvány (RC9-86) ER-SB60

15 Töltőcsatlakozó 16 Állványcsatlakozó

Tartozékok

Tisztítókefe

Olaj

Tárolótáska

Előkészületek

Töltés

• Kapcsolja ki a készüléket.
• Törölje le a vízcseppeket a készülék csatlakozójáról és a töltőállványról.

1 Csatlakoztassa az adapter vezetékének csatlakozódugóját a készülék aljzatába. 2 Csatlakoztassa az adaptert a hálózati aljzatba!

Ellenőrizze, hogy a töltésjelző lámpa (▶) világít-e. A töltés kb. 1 óra után fejeződik be.

3 A töltés befejeződése után válassza le az adaptert.

Töltés közben

A töltésjelző lámpa (▶) világít. Az akkumulátorkapacitás-jelző "LOW (ALACSONY)", "MID (KÖZEPES)" és "HIGH (MAGAS)" sorrendben villog, ahogy a töltés előrehalad.

A töltés befejezése után közvetlenül

Az akkumulátorkapacitás-jelző és a töltésjelző lámpa (▶) világítani kezd, majd 5 másodperc múlva kialszik.

Megjegyzések

• Ha zajt hall a rádióból vagy más forrásból a készülék használata vagy töltése közben, akkor máshol használja a készüléket.
• Az akkumulátor tönkremegy, ha több, mint 6 hónapig nem használják, így legalább 6 havonta hajtson végre egy teljes feltöltést.
• A töltési idő eltérhet, ha első alkalommal használja, vagy ha több mint 6 hónapig nem használta a készüléket. Előfordulhat, hogy a készüléken található lámpa nem világít néhány percig, ha első alkalommal tölti a készüléket, de később a töltés folyamán világítani fog.
• A töltés közbeni ajánlott környezeti hőmérséklet 10 °C – 35 °C. Különösen magas vagy alacsony hőmérséklet esetén előfordulhat, hogy a töltés hosszabb időt vesz igénybe, vagy a töltésjelző lámpa (▶) gyorsan villog, és az akkumulátor nem tölt fel megfelelően. Ha töltésjelző lámpa (▶) gyorsan (másodpercenként kétszer) villog, akkor töltési üzemzavar lépett fel. Kérjük, az ajánlott környezeti hőmérsékleti tartományon belül töltse az akkumulátort.
• 1 teljes töltés kb. 60 percnyi folyamatos működéshez elegendő (Száraz, 20°C - 30°C közötti használatra alapozva.)

A használati idő eltérhet a használat gyakoriságától és a használat módjától.

• Az akkumulátor lítium-ionos, így a minden egyes használat utáni töltés nincs befolyással az akkumulátor élettartamára.

Töltés a töltőállomással ER-SB60

1. Dugja be a készülék csatlakozóját a töltőállomásba.
2. Helyezze a készüléktestet a töltőállványra.
3. Csatlakoztassa az adaptert a hálózati aljzatba!

Használat

• Kapcsolja ki a készüléket.
• Minden használat előtt és után olajozza meg a vágókést. (Lásd 242. oldal.)
• Előfordulhat, hogy a készülék nem működik 5 °C-nál alacsonyabb környezeti hőmérséklet esetén.
• Ne használja borotvahabbal, illetve ha nedves a szakálla. A nedves szakáll a bőrhöz tapadhat vagy összecsomósodhat, ami megnehezíti a nyírást.
• Nyírás előtt fésűvel fésülje meg a szakállát.

1 Helyezze fel a kívánt toldalékot és állítsa be a szükséges nyírási hosszt. 2 Nyomja meg a gombot és nyírjon.

Nem lehet bekapcsolni, ha a lezárókapcsoló lámpa (θ) villog, mert az üzemkapcsoló le van zárva. Tartsa lenyomva az üzemkapcsolót több mint 2 másodpercig a feloldáshoz. (Lásd az oldalon.)

A nyírási hossz fésűtoldalék használata

(Lásd 239. oldal.)

A precíziós nyírótoldalék használata

(Lásd 240. oldal.)

Toldalék nélküli használat

(Lásd 240. oldal.)

Ha a készülék használat közben az akkumulátor töltöttsége alacsony, az „LOW (ALACSONY)” jelzés villog. Kikapcsolás után a készülék kettőt sipog. Kb. 5 percig lehet még nyírni, miután az „LOW (ALACSONY)” jelzés világítani kezdett. (a használat módjától függően)

3 Ha végzett, nyomja meg a gombot.

Az üzemkapcsoló lezárása és feloldása

Az üzemkapcsoló lezárása

1. Legalább 2 másodpercig tartsa lenyomva a ① gombot.
2. A lezárókapcsoló lámpa (θ) 5 másodpercig bekapcsol, majd kialszik. A készülék leáll.
3. Engedje el a ④ gombot.

Az üzemkapcsoló feloldása

1. Legalább 2 másodpercig tartsa lenyomva a ① gombot.

A lezárókapcsoló lámpa (h) kialszik.

1. Amikor a készülék működni kezd, engedje el a gombot.

Hálózatról történő működtetés

Ha a hálózati adaptert a töltés kapcsán ismertetett módon csatlakoztatja a készülékhez, majd bekapcsolja az áramellátást, akkor használhatja a készüléket.

• Ha az akkumulátor hátralevő töltése túl alacsony, a vágókések lassan mozoghatnak vagy megállhatnak, akár hálózati áramforrás mellett is. Ebben az esetben töltse az akkumulátort 1 percig vagy tovább.
• Az akkumulátor lemerül még hálózati áramforrás mellett is.

A tartozékok eltávolítása és csatlakoztatása

• Ügyeljen arra, hogy ne sértse meg a kezét stb. a vágókéssel, amikor eltávolítja vagy csatlakoztatja a tartozékot.
• Kapcsolja ki a készüléket.

A tartozék csatlakoztatása

Csatlakoztassa a tartozékot kattanásig a készüléktesthez. Ha a tartozékot nem megfelelően csatlakoztatja, akkor elcsúszhat és használat közben túl sokat vághat.

A tartozék levétele

Fogja meg határozottan a készüléktestet, és távolítsa el a tartozékot a készüléktestről.

Nyírási hossz fésűtartozék

(Nyírási hossz: kb. 1 mm - 10 mm) - A haj tényleges hossza a beállított hossznál kicsit nagyobb lesz. A nyírási hossz igazítása

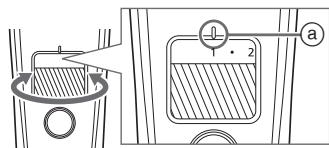

Fordítsa el a tárcsát, és állítsa a nyírási hosszjelzőt (a) a kívánt hosszhoz.

Jelzés	6	•	7	•	8	•	9	•	10
Nyírási hossz (mm) (becsült)	6	6,5	7	7,5	8	8,5	9	9,5	10

Egyenlő hosszra nyírás

Tartsa a készüléket úgy, hogy az üzemkapcsoló kifelé nézzen, és a vágókest a bőrhöz érintve nyírjon, miközben a készüléket a szakáll szőrirányával ellenében mozgatja.

• Ha sokat vág a szakállából, akkor a tartozékban összegyűlhet a szőrzet, ezért használat után távolítsa el a levágott szőrzetet.

Precíziós nyírótoldalék ER-SB60

• A nyírási hosszt nem lehet változtatni. Hogyan kell a precíziós nyírótoldalékot használni?

A nyírási helytől függően csúsztassa a precíziós nyírótoldalékot a vágókés vágási helyzetének váltásához.

Nyírjon a szakállból a szűk területeken vagy precíz alakban.

A nyíráshoz mozgassa a vágókest a bőr mentén.

Toldalék nélkül

(Nyírási hossz: kb. 0,5 mm)

A készülékkel nem lehet a szőrzetet 0,5 mm-nél rövidebbre nyírni.

A pelyhek nyírása

Tartsa a készüléket úgy, hogy az üzemkapcsoló kifelé nézzen, és a vágókest a bőrhöz érintve nyírjon.

Precíz vonalak nyírása: 1. Megfelelő szögben érintse a vágókés élét oda, ahová precíz vonalat szeretne nyírni. 2. Mozgassa távolabb és lefelé a vágókest attól a területtől, amelyet meg szeretne hagyni, és nyírja le a szakáll többi részét.

Tisztítás

• Minden egyes használat után tisztítsa meg a készüléktestet, a vágókest és a toldalékot.

(Ha nincs megtisztítva, a mozgás gyengébb lesz és az élesség romlik.)

• Kapcsolja ki a készüléket.
• Válassza le a készüléktestet a hálózati adapterről.

Vízzel

Készüléktest, vágókés és a toldatok

Az enyhe szennyeződések eltávolításához

1. Vegye le a toldalékot és kapcsolja be a készüléket.
2. Folyassa le a vizet a készüléktest elülső oldalán található vízbeömlőn, öblítse le alaposan kb. 20 másodpercig, majd kapcsolja ki a készüléket.

Vízzel öblítse le, a víz eltávolításához többször is rázza meg felfelé és lefelé.

A makacs szennyeződések eltávolításához

1. Távolítsa el a toldalékot és a vágókest. (Lásd 239. és 242. oldal.)
2. Tisztítsa meg a készüléktestet, a vágókest és a toldalékokat folyó vízben.

Vízzel öblítse le, a víz eltávolításához többször is rázza meg felfelé és lefelé.

1. Törölje le a vizet törülközővel, és hagyja, hogy magától megszáradjon.
2. Gyorsabban megszárad, ha eltávolítja a kést.
3. Száradás után olajozza meg a kést. (Lásd 242. oldal.)
4. Csatlakoztassa a vágókest és a toldalékot a készüléktesthez.

Kefével

Készüléktest és vágókés

1. Távolítsa el a vágókest. (Lásd 242. oldal.)
2. Az ecsettel seperje le a lenyírt szőrszálakat a nyírókészülék törzséről és a vágókés környékéről!
3. Söpörje le a szőrmaradványokat a vágókés éléről.
4. Seperje ki az ecsettel a lenyírt szőrszálakat a rögzített vágókés és a mozgó vágókés közül! Eközben nyomja le a mozgó vágókés tisztítási kioldókarját (⑥)!
5. Olajozza meg a kést. (Lásd 242. oldal.)
6. Csatlakoztassa a vágókest és a toldalékot a készüléktesthez.

Töltőállvány ER-SB60

Használja a tisztítókefét a testszőrzet-maradványok és a por eltávolításához a töltőcsatlakozóból vagy az alsó felületen található lyukból.

Kenés

• Minden használat előtt és után olajozza meg a vágókest.

1 Távolítsa el a vágókest. (Lásd az oldalon.) 2 Cseppentsen egy csepp olajat minden egyes megjelölt pontra. 3 Csatlakoztassa a vágókest a készüléktesthez, kapcsolja be a készüléket és járassa körülbelül 5 másodpercig.

Cserealkatrész

A cserealkatrészek a forgalmazónál vagy a szervizközpontban vásárolhatók meg.

Az ER-SB60/ER-SB40 cserealkatrésze

Vágokés

WER9621

A vágókés eltávolítása és beszerelése

A vágókés eltávolítása

Tartsa úgy a készüléktestet, hogy a kapcsoló felfelé álljon, és egyik hüvelykujjával nyomja meg, másik kezével pedig kapja el a vágókést.

A vágókés beszerelése

Illessze a rögzítőhurkot (b) a készüléktesten lévő vágókés-rögzítőbe (A), majd nyomja meg, amíg kattanó hangot nem hall.

Hibaelhárítás

Hajtsa végre a következő műveleteket.

Ha a problémákat továbbra sem sikerült elhárítani, akkor a javításért vegye fel a kapcsolatot azzal az üzlettel, ahol vásárolta a készüléket, vagy egy hivatalos Panasonic márkaszerviz-központtal.

Probléma

Az üzemkapcsoló nem kapcsolódik BE állásba.

A készülék élettelenné válik.

Az üzemidő rövid.

A készülék nem működik.

A készüléket nem lehet feltölteni.

Hangos zajt kelt.

Művelet

Oldja fel a lezárókapcsolót. (Lásd 238. oldal.)

Amíg a problémák el nem hárulnak, hajtsa végre a következő műveleteket:

1. Töltse fel a készüléket. (Lásd 237. oldal.)
2. Tisztítsa meg a vágókést és használjon olajat. (Lásd 241. és 242. oldal.)
3. Cserélje ki a vágókést. (Lásd 242. oldal.)
4. Márkaszerviz-központban cseréltesse az akkumulátort.

Erősen dugja a készülék csatlakozóját a készülékbe. Olajozza meg. (Lásd 242. oldal.) Ellenőrizze, hogy helyesen csatlakoztatta a vágókést.

A vágókés élettartama

A vágókés élettartama a készülék használatának gyakoriságától és hosszától függ.

Például: a készülék havi 10 alkalommal történő, alkalmanként 5 percig tartó használata esetén a vágókés élettartama kb. 3 év. Ha a vágási teljesítmény a megfelelő karbantartás ellenére jelentősen csökken, cseréljen vágókést.

Akkumulátor-élettartam

Az akkumulátor élettartama a használat gyakoriságától és hosszától függ. Ha az akkumulátort havonta egyszer tölti fel, az élettartama nagyjából 3 év lesz.

Ha az üzemidő jelentősen megrövidült akár teljes feltöltés után is, akkor az akkumulátor élettartama lejárt.

A beépített feltölthető akkumulátor eltávolítása

A készülék leselejtezése előtt távolítsa el a beépített akkumulátort.

Az akkumulátort hivatalosan kijelölt helyen ártalmatlanítsa, ha van ilyen. Ezeket a lépéseket csak a készülék eldobásakor szabad használni, tilos javítási célra használni. Ha Ön bontja szét a készüléket, akkor az meghibásodáshoz vezethet.

• Válassza le a készüléket a hálózati adapterről.
• Nyomja meg a főkapcsolót a bekapcsoláshoz, és hagyja bekapcsolva, amíg az akkumulátor teljesen lemerül.
• Végezze el az (1) - (13). lépést, emelje ki az akkumulátort, majd távolítsa el.
• Ügyeljen arra, hogy ne zárja rövidre az eltávolított akkumulátor pozitív és negatív termináljait, és szigetelje a terminálokat szigetelőszalag használatával.

Környezetvédelem és újrahasznosítás

A készülék lítium-ion akkumulátort tartalmaz.

Győződjön meg róla, hogy az akkumulátort hivatalosan kijelölt helyen ártalmatlanítják (ha országában van ilyen kijelölt hely).

Műszaki adatok

Tápforrás	Lásd a halózati adapteren levő adattablát. (Automatikus feszültsegátilakitás)
Motorfeszültseg	3,6 V---
Töltési idő	Kb. 1 ára
Levegőben terjedő akusztkai zaj	64 dB (A) 1 pW teljesitménynél

Ezt a készüléket kizárólag háztartási használatra tervezték.

Tájékoztatás felhasználók számára az elhasználódott készülékek, száraz elemek és akkumulátorok begyűjtéséről és ártalmatlanításáról

Csak az Európai Unió és olyan országok részére, amelyek begyűjtő rendszerekkel rendelkeznek

A termékeken, a csomagoláson és/vagy a kísérő dokumentumokon szereplő szimbólumok azt jelentik, hogy az elhasználódott elektromos és elektronikus termékeket, száraz elemeket és akkumulátorokat tilos az általános háztartási hulladékkal keverni.

Az elhasznált készülékek, szárazelemek és akkumulátorok megfelelő kezelése, hasznosítása és újrafelhasználása céljából kérjük, hogy a helyi törvényeknek megfelelően juttassa el azokat a kijelölt gyűjtőhelyekre.

E termékek, szárazelemek és akkumulátorok előírás szerinti ártalmatlanításával Ön hozzájárul az értékes erőforrások megóvásához, és megakadályozza az emberi egészség és a környezet károsodását.

Amennyiben a begyűjtéssel és újrafelhasználással kapcsolatban további kérdése lenne, kérjük, érdeklődjön a helyi önkormányzatnál.

E hulladékok szabálytalan elhelyezését a nemzeti jogszabályok büntethetik.

Megjegyzés a szárazelem- és akkumulátor-szimbólummal kapcsolatban (alsó szimbólumpélda)

Ezek a szimbólumok kémiai szimbólummal együtt alkalmazhatók. Ebben az esetben teljesítik az EU irányelvnek a vegyi anyagra vonatkozó követelményét.

Műszaki adatok:

Minőségtanúsítás

Motorfeszültség: 3,6 V DC egyenfeszültség

Töltési idő: 1 óra

Ezt a készüléket kizárólag háztartási használatra tervezték.

Tápellátás: beépített akkumulátor

Tápfeszültség: 3,6 V egyenfeszültség

Méretek (szélesség x magasság x mélység):

4,8 cm × 17,9 cm × 4,5 cm

Tömeg: 180 g

Hálózati tápegység és akkumulátortöltő adatai:

Típus: RE7-87

Hálózati feszültség: 100 - 240 V AC, 50 - 60 Hz

(Automatikus feszültségátalakítás)

Áramfelvétel: 180 mA

Kimenő feszültség: 4,8 V egyenfeszültség

Terhelhetőség: 1,25 A

Érintésvédelmi osztály: II.

Méretek (szélesség x magasság x mélység):

4,8 cm × 2,4 cm × 10,2 cm

Tömeg: 130 g

Megjegyzés: A műszaki adatok változtatásának jogát fenntartjuk. A tömeg és méret adatok megközelítő értékek.

Panasonic
