KORISNIČKI PRIRUČNIK Four 360 SL Osann

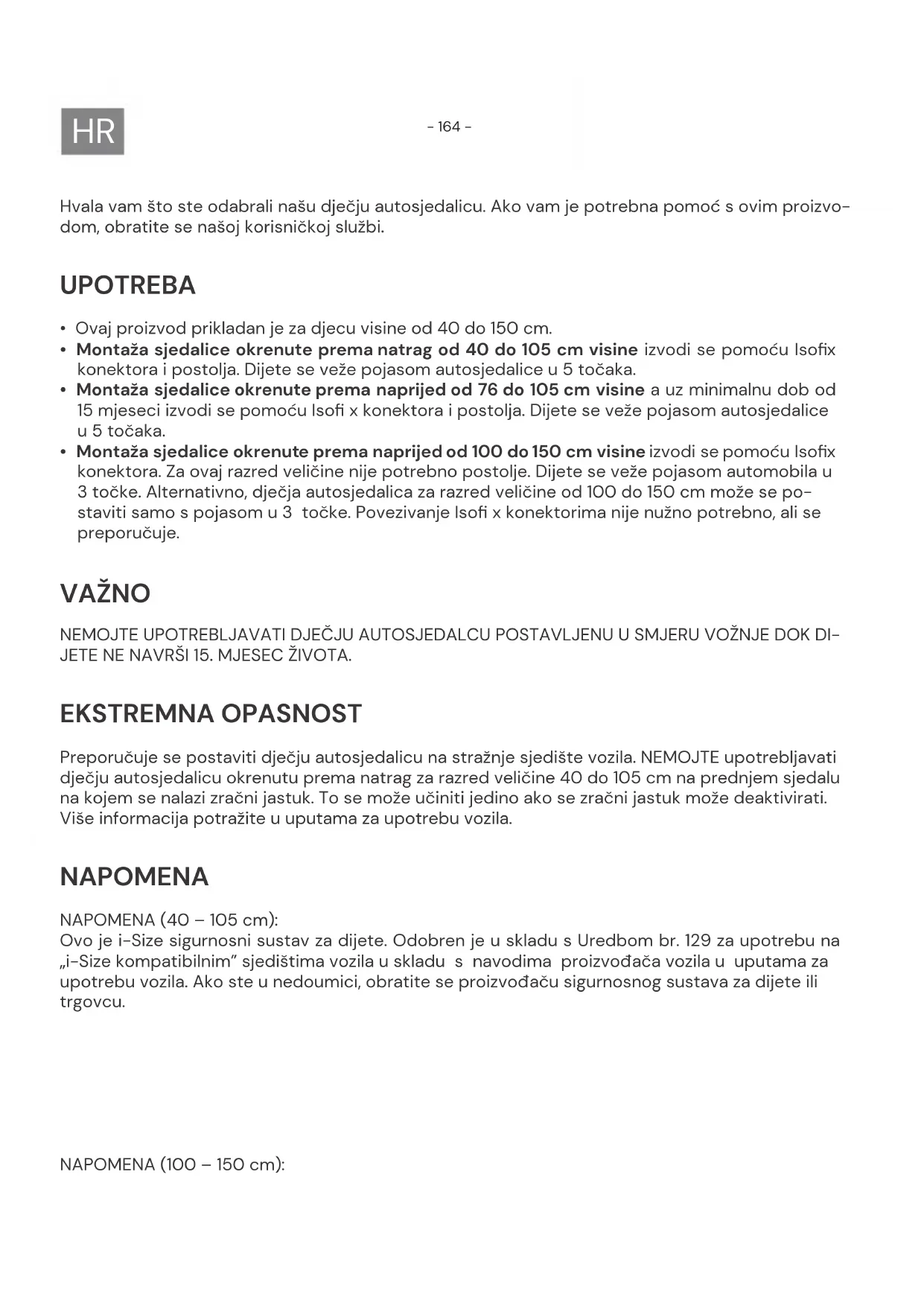

• Montaža sjedalice okrenute prema natrag od 40 do 105 cm visine izvodi se pomoću Isofi x konektora i postolja. Dijete se veže pojasom autosjedalice u 5 točaka.

• Montaža sjedalice okrenute prema naprijed od 76 do 105 cm visine a uz minimalnu dob od 15 mjeseci izvodi se pomoću Isofi x konektora i postolja. Dijete se veže pojasom autosjedalice u 5 točaka.

• Montaža sjedalice okrenute prema naprijed od 100 do 150 cm visine izvodi se pomoću Isofi x konektora. Za ovaj razred veličine nije potrebno postolje. Dijete se veže pojasom automobila u 3 točke. Alternativno, dječja autosjedalica za razred veličine od 100 do 150 cm može se po- staviti samo s pojasom u 3 točke. Povezivanje Isofi x konektorima nije nužno potrebno, ali se preporučuje. VAŽNO NEMOJTE UPOTREBLJAVATI DJEČJU AUTOSJEDALCU POSTAVLJENU U SMJERU VOŽNJE DOK DI- JETE NE NAVRŠI 15.MJESEC ŽIVOTA. EKSTREMNA OPASNOST Preporučuje se postaviti dječju autosjedalicu na stražnje sjedište vozila. NEMOJTE upotrebljavati dječju autosjedalicu okrenutu prema natrag za razred veličine 40 do 105 cm na prednjem sjedalu na kojem se nalazi zračni jastuk. To se može učiniti jedino ako se zračni jastuk može deaktivirati. Više informacija potražite u uputama za upotrebu vozila. NAPOMENA NAPOMENA (40 – 105 cm): Ovo je i-Size sigurnosni sustav za dijete. Odobren je u skladu s Uredbom br. 129 za upotrebu na „i-Size kompatibilnim” sjedištima vozila u skladu s navodima proizvođača vozila u uputama za upotrebu vozila. Ako ste u nedoumici, obratite se proizvođaču sigurnosnog sustava za dijete ili trgovcu. NAPOMENA (100 – 150 cm):- 165 -

Razred veličine Smjer ugradnje Montaža Vrsta Osiguranje djeteta 40 – 105

Okrenuta prema natrag Isofi x konektori i stalak i-Size Pojas dječje autosjedalice s 5 točaka 76 – 105 cm Okrenuta prema naprijed Isofi x konektori i stalak i-Size Pojas dječje autosjedalice s 5 točaka 100 – 150

Okrenuta prema naprijed Isofi x konektori i sigurnosni pojas automobila s 3 točke i-Size poviše- nje za autosje- dalicu Sigurnosni pojas automobila s 3 točke 100 – 150

Okrenuta prema naprijed Sigurnosni pojas automobila s 3 točke i-Size poviše- nje za autosje- dalicu Sigurnosni pojas automobila s 3 točke Sljedeća tablica pruža informacije o napravama i načinima za pričvršćivanje:

• Prije upotrebe pažljivo pročitajte ove upute kako bi sigurnost vašeg djeteta bila zajamčena. Pohranite upute na sigurnom mjestu. Nepoštivanje uputa u ovom priručniku može rezultirati ozbiljnim ozljedama vašeg djeteta.

• Dječja autosjedalica može postaviti okrenuta prema naprijed i prema natrag pomoću Isofi x ko- nektora i postolja. Za upotrebu s postoljem maksimalna visina je 105 cm, a maksimalna težina 18 kg. Važno: Nemojte ugrađivati autosjedalicu okrenutu prema naprijed dok dijete ne navrši 15.mjesec života.

• Nemojte upotrebljavati ovu dječju autosjedalicu kod kuće. Predviđena je isključivo za upotrebu u automobilu.

• Nemojte ni u kojem trenutku ostavljati dijete bez nadzora u sjedalici.

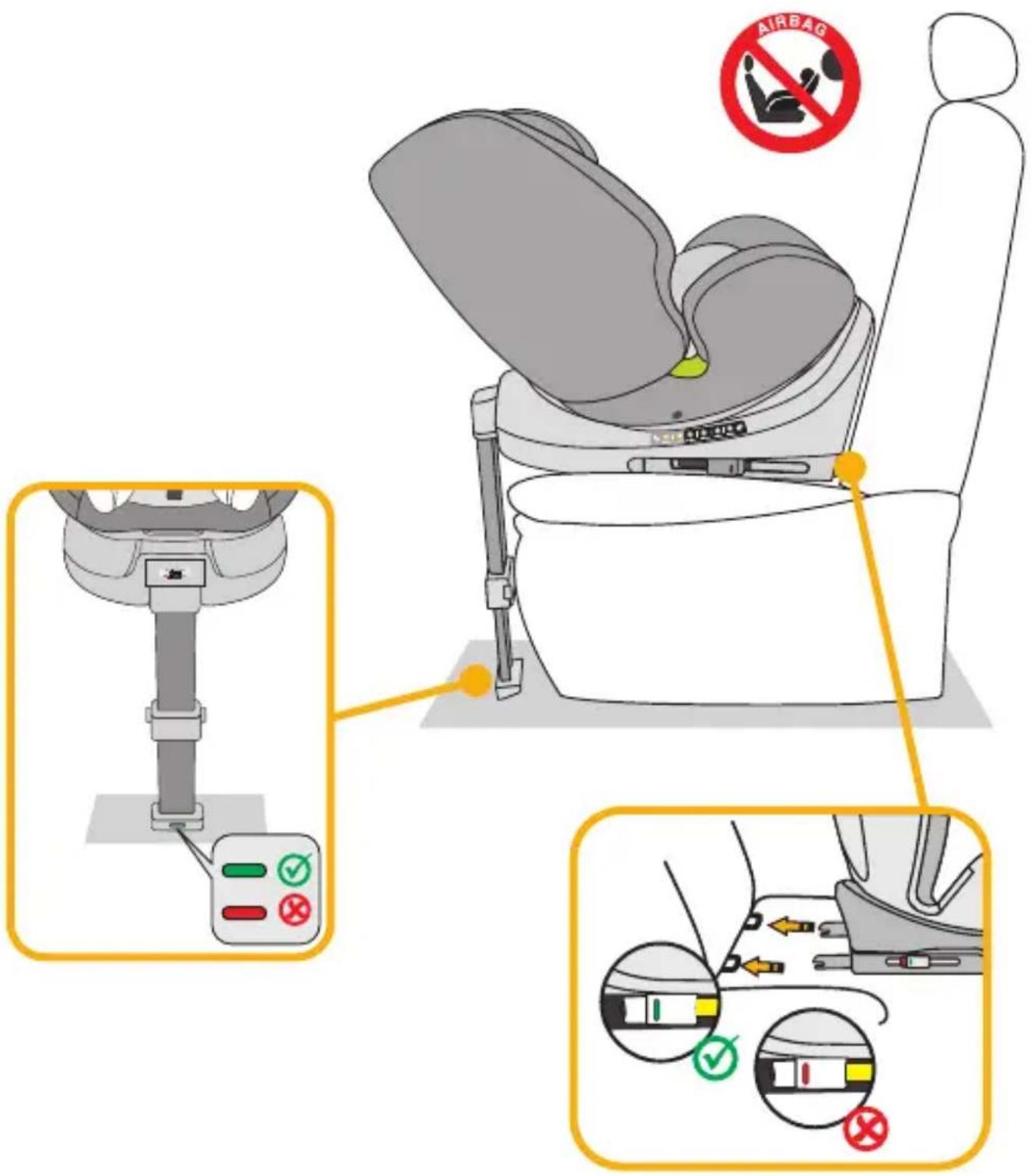

• Nemojte postavljati dječju autosjedalicu okrenutu prema natrag na prednje sjedalo kada je zračni jastuk aktiviran. To može dovesti do teških ozljeda ili smrti.

• Dječja autosjedalica mora se zamijeniti ako je bila izložena velikom naprezanju tijekom promet- ne nesreće.

• Zbog sigurnosnih razloga dječja autosjedalica mora biti pričvršćena u vozilu čak i kada se u njoj ne nalazi dijete.

• Uvijek provjerite jesu li svi pojasevi koji drže dječju autosjedalicu u vozilu dobro pričvršćeni i jesu li svi pojasevi koji drže dijete prilagođeni tijelu djeteta. Također, pazite da pojasevi ne budu izokrenuti.

• Prtljaga ili drugi predmeti koji bi mogli uzrokovati ozljede u slučaju sudara moraju biti pravilno osigurani.

• Kruti predmeti i plastični dijelovi sigurnosnog sustava za dijete moraju biti postavljeni i ugrađeni tako da se ne mogu zaglaviti u pokretnom sjedištu ni vratima vozila.

• Ova dječja autosjedalica predviđena je za djecu visine od najviše 150 cm. Nikada nemojte pre- opteretiti dječju sjedalicu tako što ćete u nju postaviti više djece ili dodatni teret.

• Sigurnosni sustav za dijete ne smije se upotrebljavati bez navlake sjedalice.

• Navlaka sjedalice smije se zamijeniti samo navlakom koju preporučuje proizvođač jer je ova navlaka sastavni dio izvedbe sigurnosnog sustava.- 167 -

Namještanje kuta nagiba dječje autosjedalice

• Jednom rukom upravljajte polugom za pode- šavanje na donjem prednjem dijelu sjedala.

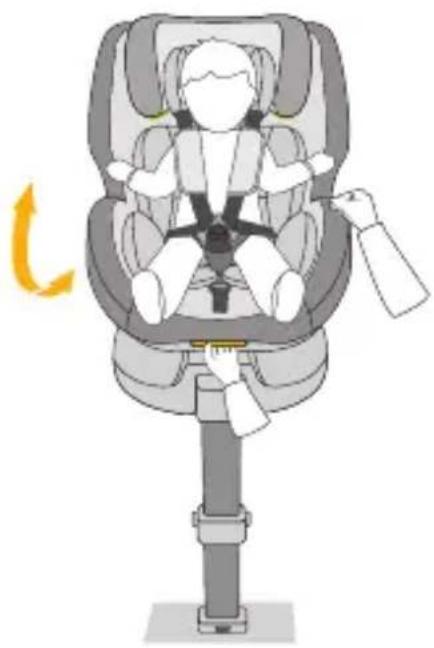

• Drugom rukom pridržavajte sjedaloi namjestite kut. Mogući su sljedeći sjedeći položaji: (Obratite pozornost na oznaku na dječjoj sjeda- lici) Prema natrag, visina 40 – 75 cm, položaj: R1 visina 76 – 105 cm, položaj: R2 Prema naprijed, visina 76 – 105 cm, min. dob od 15mjeseci: 4 položaja (1 – 4) Prema naprijed, visina: 100 – 125 cm: 4 položaja (1 – 4) 126 – 150 cm: 1 položaj (1) Okretanje dječje autosjedalice

• Bočni položaj namijenjen je samo za jedno- stavniji ulazak djeteta. Ovaj položaj ne smije se upotrebljavati tijekom vožnje.- 169 -

• Otpustite pojas i povucite polugu za namje- štanje naslona za glavu na stražnjoj strani dječje autosjedalice. Pomičite naslon za glavu dok se ne uglavi na odgovarajućoj visini.

• Rasklopite postolje ispod dječje autosjedalice. Za djecu do 105 cm visine, dječja autosjedali- ca smije se koristiti samo s rasklopljenim Isofi x postoljem, s Isofi x konektorima.

• Pritisnite oba bočna gumba Isofi x konektora kako biste izvukli Isofi x konektore po duljini.

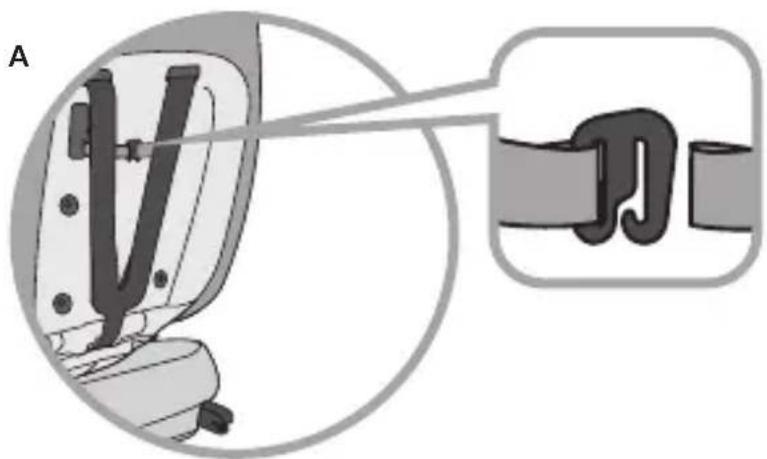

• Otvorite navlaku sjedalice na stražnjoj strani dječje autosjedalice i izvucite jastučiće za ramena iz njihovih kuka (Sl. A). Otvorite jastučiće za ramena pritiskom na drukere ne njima kako biste ih mogli potpuno ukloniti s dječje sjedalice (Sl. B).

• Pažljivo uklonite navlaku u području sjedišta kako biste mogli provući kopču pojasa kroz otvor na navlaci sjedalice.

• Zatim najprije provucite metalnu kopču zelene kuke pojasa za zdjelicu u utor iz kojeg ste pret- hodno provukli kopču remena (slika G). Uvjerite se da je metalna kopča pravilno uvučena i da zelena traka za pričvršćivanje pojasa za zdjelicu uredno izlazi iz utora (slika H).

• UPOZORENJE: Dijagonalni pojas ne smije pro- laziti unutar kuke pojasa za zdjelicu.

izbjeljivati Sušiti u bubnju na niskoj temperaturi Prati na 30°C, nježan ciklus pranja

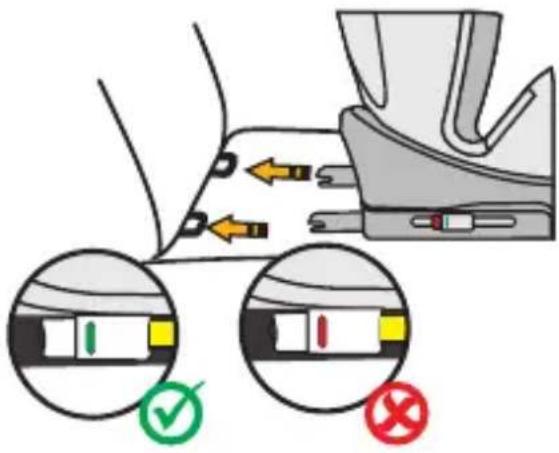

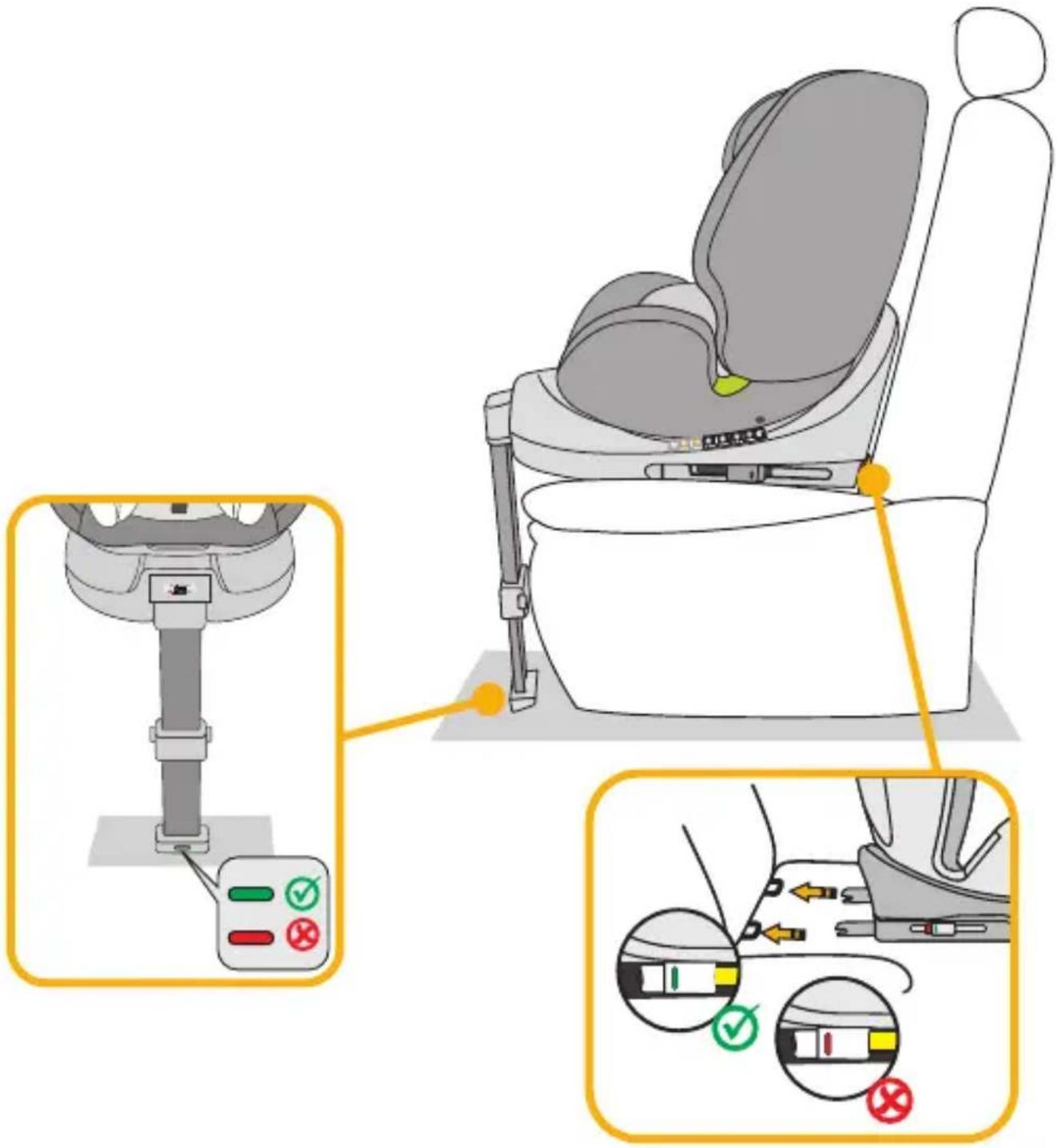

1 . Pritisnite oba bočna gumba Isofi x konektora kako biste izvukli Isofi x konektore po duljini. 2 . Rasklopite postolje ispod dječje autosjedalice. 3 . Dovedite Isofi x konektore do Isofi x nosača na autosjedalici i osigurajte da se uglave. 4 . Gurnite dječju autosjedalicu čvrsto uz leđni naslon sjedišta automobila. Provjerite jesu li oba Isofi x indikatora zelena. 5 . Podesite visinu postolja i uvjerite se da potpuno leži u prostoru za noge vašeg automobila. 6 . Provjerite pokazuje li indikator na postolju zeleno. 7 . Dječja autosjedalica ima 4 namjestiva sjedeća položaja u smjeru vožnje. 8 . Kako biste jednostavnije smjestili dijete, okrenite dječju autosjedalicu prema vratima auto- mobila. 9 . Otkopčajte kopču autosjedalice i postavite pojaseve s vanjske strane sjedalice. 10 . Smjestite dijete u dječju autosjedalicu. 11 . Namjestite visinu naslona za glavu u skladu s prethodnim opisom. 12 . Ponovno zatvorite kopču pojasa dok ne čujete da je kliknula. 13 . Povucite prednji jezičak za namještanje kako biste zategnuli pojaseve. Pazite da pojasevi nisu izokrenuti. 14 . Okrenite autosjedalicu u položaj prema naprijed. Provjerite je li dječja autosjedalica uglavljena u ovom položaju.- 180 -

3) Razred veličine 100 – 150 cm, prema naprijed

1 . Prvo sklopite postolje. Za ovaj razred veličine nije potrebno postolje. 2 . Pojas s 5 točaka dječje autosjedalice mora se pohraniti u skladu s prethodnim opisom. Nije potreban za ovaj razred veličine. 3 . Ugradite kuku za pojas za zdjelicu kao što je prethodno opisano. 4 . Pritisnite oba bočna gumba Isofi x konektora kako biste izvukli Isofi x konektore po duljini. 5 . Dovedite Isofi x konektore do Isofi x nosača na autosjedalici i osigurajte da se uglave. 6 . Gurnite dječju autosjedalicu čvrsto uz leđni naslon sjedišta automobila. Provjerite jesu li oba Isofi x indikatora zelena. 7 . Provucite dijagonalni pojas sigurnosnog pojasa s 3 točke kroz dijagonalnu vodilicu pojasa na naslonu za glavu dječje autosjedalice. 8 . Provucite pojas za zdjelicu sigurnosnog pojasa s 3 točke kroz prvu vodilicu za pojas za zdjelicu u području sjedišta dječje autosjedalice. 9 . Kako biste jednostavnije smjestili dijete, okrenite dječju autosjedalicu prema vratima auto- mobila. 10 . Smjestite dijete u dječju autosjedalicu. 11 . Namjestite visinu naslona za glavu tako da djetetova u cijelosti leži u naslonu za glavu, a dijago- nalni pojas izlazi kroz vodilicu pojasa u visini djetetovih ramena. 12 . Okrenite autosjedalicu u položaj prema naprijed. Provjerite je li dječja autosjedalica uglavljena u ovom položaju. 13 . Zatvorite kopču pojasa s 3 točke dok ne čujete da je kliknula. 14 . Pazite na to da pojas za zdjelicu protječe unutar kuke za pojas za zdjelicu. Upotreba kuke po- jasa za zdjelicu nije obvezna. 15 . Pazite na to da kako dijagonalni pojas tako i pojas za zdjelicu prolaze kroz drugu vodilicu pojasa za zdjelicu na dječjoj autosjedalici, koja je usmjerena prema kopči pojasa automobila. 16 . Povucite dijagonalni pojas kako biste ga zategnuli. Pazite da pojasevi nisu izokrenuti. 17 . Dječja autosjedalica ima sljedeće namjestive sjedeće položaje sjedalice u smjeru vožnje: 100 – 125 cm: 4 položaja (1 – 4); 126 – 150 cm: 1 položaj (1). Montaža bez Isofi xa: Alternativno, dječja autosjedalica za razred veličine od 100 do 150 cm može se postaviti samo s pojasom u 3 točke. Povezivanje Isofi x konektorima nije nužno potrebno, ali se preporučuje.- 182 -
