GEBRUIKSAANWIJZING Four 360 SL Osann

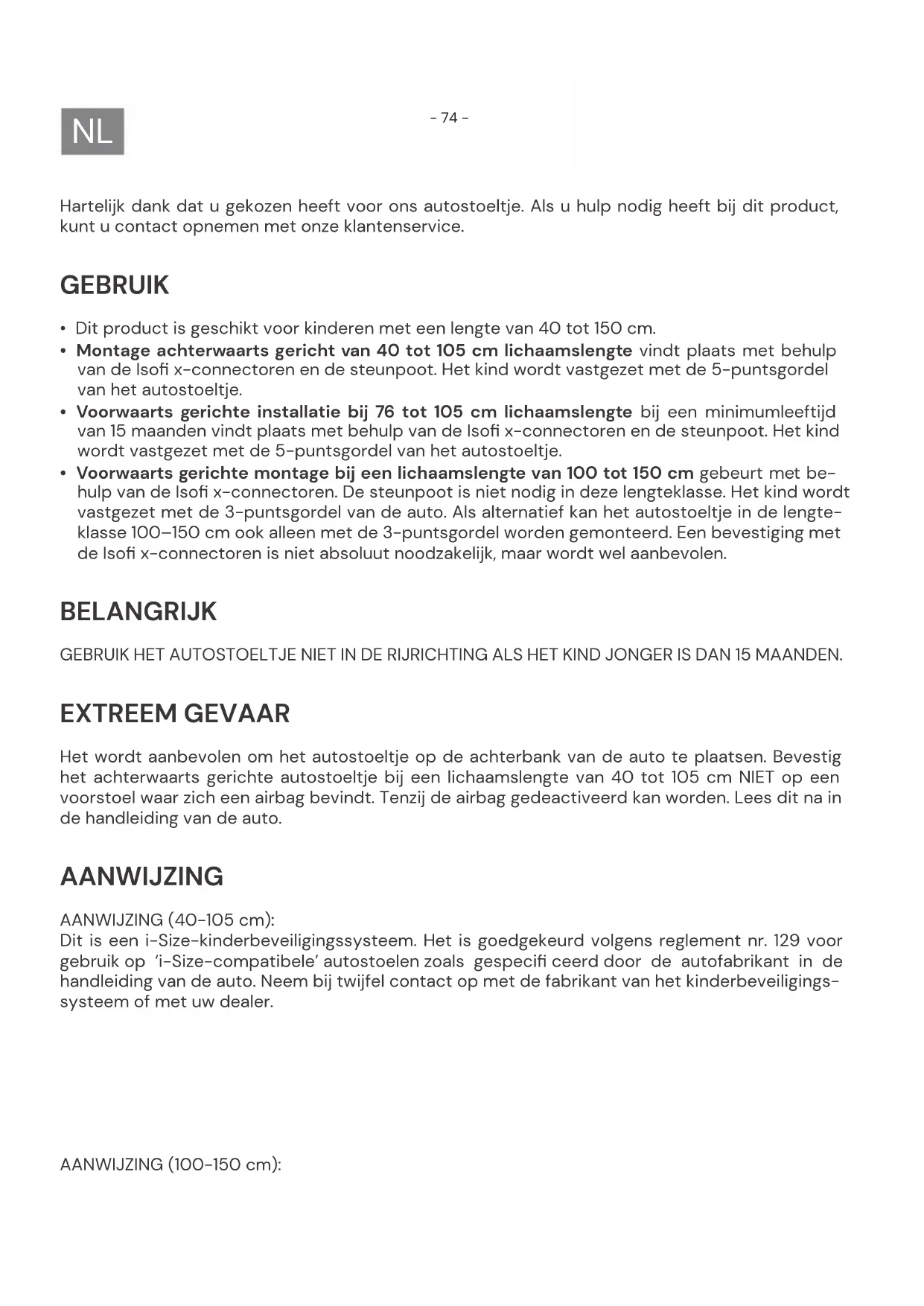

Hartelijk dank dat u gekozen heeft voor ons autostoeltje. Als u hulp nodig heeft bij dit product, kunt u contact opnemen met onze klantenservice. GEBRUIK

• Dit product is geschikt voor kinderen met een lengte van 40 tot 150 cm.

• Montage achterwaarts gericht van 40 tot 105 cm lichaamslengte vindt plaats met behulp van de Isofi x-connectoren en de steunpoot. Het kind wordt vastgezet met de 5-puntsgordel van het autostoeltje.

• Voorwaarts gerichte installatie bij 76 tot 105 cm lichaamslengte bij een minimumleeftijd van 15 maanden vindt plaats met behulp van de Isofi x-connectoren en de steunpoot. Het kind wordt vastgezet met de 5-puntsgordel van het autostoeltje.

• Voorwaarts gerichte montage bij een lichaamslengte van 100 tot 150 cm gebeurt met be- hulp van de Isofi x-connectoren. De steunpoot is niet nodig in deze lengteklasse. Het kind wordt vastgezet met de 3-puntsgordel van de auto. Als alternatief kan het autostoeltje in de lengte- klasse 100–150 cm ook alleen met de 3-puntsgordel worden gemonteerd. Een bevestiging met de Isofi x-connectoren is niet absoluut noodzakelijk, maar wordt wel aanbevolen. BELANGRIJK GEBRUIK HET AUTOSTOELTJE NIET IN DE RIJRICHTING ALS HET KIND JONGER IS DAN 15 MAANDEN. EXTREEM GEVAAR Het wordt aanbevolen om het autostoeltje op de achterbank van de auto te plaatsen. Bevestig het achterwaarts gerichte autostoeltje bij een lichaamslengte van 40 tot 105 cm NIET op een voorstoel waar zich een airbag bevindt. Tenzij de airbag gedeactiveerd kan worden. Lees dit na in de handleiding van de auto. AANWIJZING AANWIJZING (40-105 cm): Dit is een i-Size-kinderbeveiligingssysteem. Het is goedgekeurd volgens reglement nr. 129 voor gebruik op ‘i-Size-compatibele’ autostoelen zoals gespecifi ceerd door de autofabrikant in de handleiding van de auto. Neem bij twijfel contact op met de fabrikant van het kinderbeveiligings- systeem of met uw dealer. AANWIJZING (100-150 cm):- 75 -

Lengte- klasse Inbouw- richting Installatie Type Beveiliging van het kind 40-105 cm Achter- waarts gericht Isofi x-connectoren & steunpoot i-Size 5-puntsgordel van het auto- stoeltje 76-105 cm Voorwaarts gericht Isofi x-connectoren & steunpoot i-Size 5-puntsgordel van het auto- stoeltje 100–150 cm Voorwaarts gericht Isofi x-connectoren en 3-puntsgordel van de auto i-Size Booster seat 3-puntsgordel van de auto 100–150 cm Voorwaarts gericht 3-puntsgordel van de auto i-Size Booster seat 3-puntsgordel van de auto De volgende tabel bevat informatie over de bevestigingsvoorzieningen en -methodes: 1 en 2: 40-105 cm: Alleen als Isofi x-connectoren aanwezig zijn. Voor achterwaarts gericht gebruik bovendien alleen als de airbag kan worden gedeactiveerd. 100-150 cm: Alleen als ten minste een 3-puntsgordel volgens ECE R16 beschikbaar is. Als er Isofi x-connec- toren aanwezig zijn, kunnen deze ook worden gebruikt. Het kind alleen met een 2-puntsgordel vastzetten is niet toegestaan. Dit is een geoptimaliseerde i-Size-autostoeltjeverhoger. Deze is volgens reglement nr. 129 in eer- ste instantie goedgekeurd voor gebruik op 'i-Size-autostoelen' zoals gespecifi ceerd door de au- tofabrikant in de handleiding van de auto. Neem bij twijfel contact op met de fabrikant van het uitgebreide kinderbeveiligingssysteem of met uw dealer. De geoptimaliseerde i-Size autostoeltjeverhoger kan ook worden gebruikt op alle stoelen van de categorie 'universeel', mits dit niet in strijd is met het interieur van het voertuig. Neem bij twijfel contact op met de fabrikant van het autostoeltje of de dealer.- 76 -

• Lees deze handleiding voor gebruik zorgvuldig door om de veiligheid van uw kind te waarborgen. Bewaar deze handleiding. Het niet naleven van de aanwijzingen in deze handleiding kan leiden tot ernstig letsel bij uw kind.

• Het autostoeltje kan met het eigen 5-puntsgordelsysteem alleen voor kinderen onder een li- chaamsgewicht van 18 kg en een lichaamslengte tot 105 cm worden gebruikt.

• Het autostoeltje kan met het 5-puntsgordelsysteem NIET worden gebruikt voor kinderen met een lichaamsgewicht van meer dan 18 kg en een lichaamslengte van meer dan 105 cm.

• Het autostoeltje kan met de Isofi x-connectoren en de steunpoot voorwaarts en achterwaarts gericht worden ingebouwd. Voor gebruik met een steunpoot is de maximale lichaamslengte 105 cm en het maximale gewicht 18 kg. Belangrijk: Monteer het autostoeltje niet voorwaarts gericht als het kind jonger is dan 15 maanden.

• Voor Isofi x-montage: Lees de handleiding van de autofabrikant door.

• Gebruik geen andere dragende contactpunten dan de in de handleiding beschreven en in het kinderbeveiligingssysteem aangeduide contactpunten.

• Gebruik dit autostoeltje niet thuis. Het is uitsluitend ontworpen voor gebruik in de auto.

• Laat uw kind op geen enkel moment zonder toezicht in het stoeltje.

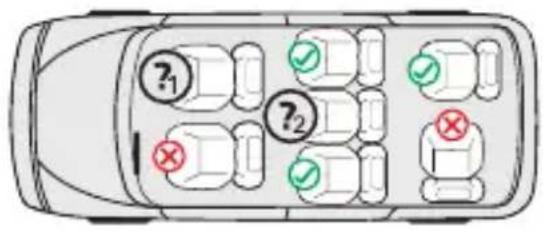

• Bevestig het achterwaarts gerichte autostoeltje niet op een voorstoel met geactiveerde airbag. Dit kan ernstig of zelfs dodelijk letsel tot gevolg hebben.

• Het autostoeltje moet worden vervangen als het bij een ongeval blootgesteld is aan sterke be- lastingen.

• Om veiligheidsredenen moet het autostoeltje ook in de auto bevestigd zijn als er geen kind op het autostoeltje zit.

• Zorg er altijd voor dat alle bevestigingspunten waarmee het autostoeltje in de auto is bevestigd goed vastzitten en dat alle gordels die het kind beveiligen aan het lichaam van het kind aange- past zijn. Zorg er ook voor de gordels niet verdraaid zijn.

• Bagage of andere voorwerpen die bij een botsing letsel kunnen veroorzaken, moeten correct worden vastgemaakt.

• Stijve voorwerpen en kunststof onderdelen van een kinderbeveiligingssysteem moeten zo zijn geplaatst en geïnstalleerd, dat ze niet ingeklemd kunnen worden door een beweegbare zitting of een portier.

• Het is belangrijk dat de onderste gordels het bekken van het kind goed vastzetten. Om het risico op vallen te voorkomen, moet uw kind altijd vastzitten in de gordel.

• Het is gevaarlijk om zonder toestemming van de verantwoordelijke instantie wijzigingen of uit- breidingen aan het product aan te brengen. Het niet opvolgen van de installatieaanwijzingen van de fabrikant van het kinderbeveiligingssysteem leidt eveneens tot gevaren voor de veiligheid van uw kind.

• Dit autostoeltje is ontworpen voor kinderen met een lichaamslengte van maximaal 150 cm. Overbelast het autostoeltje nooit door meer dan één kind of aanvullende lasten erin te ver- voeren.

• Het kinderbeveiligingssysteem mag niet zonder de bekleding worden gebruikt.

• De bekleding mag niet worden vervangen door bekleding die niet door de fabrikant wordt aan- bevolen, omdat deze een vast onderdeel van de beveiliging is.- 77 -

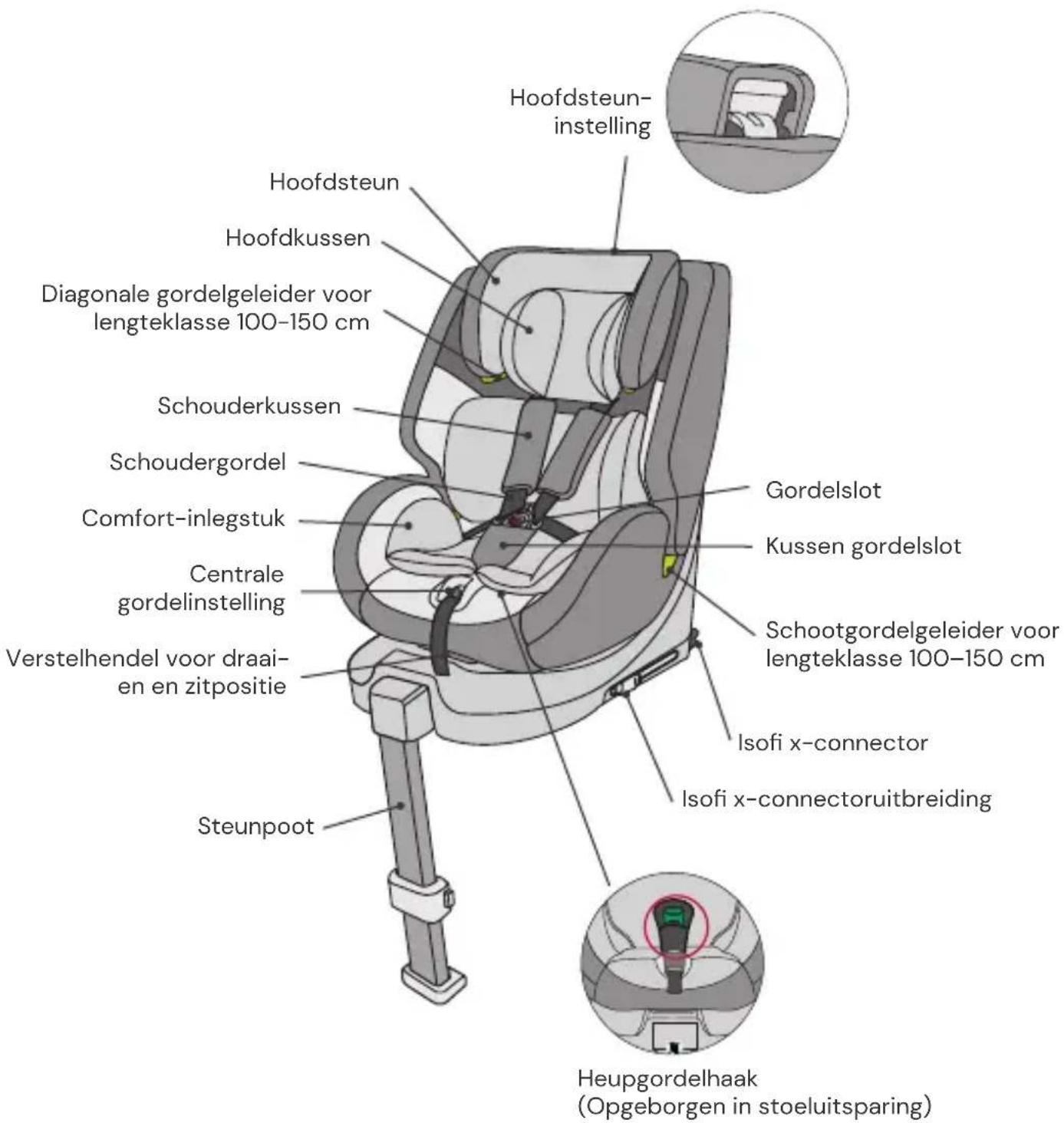

ONDERDELEN AUTOSTOELTJE Hoofdsteun Schouderkussen Comfort-inlegstuk Centrale gordelinstelling Steunpoot Verstelhendel voor draai- en en zitpositie Isofi x-connector Hoofdkussen Schoudergordel Gordelslot Kussen gordelslot Hoofdsteun- instelling Isofi x-connectoruitbreiding Schootgordelgeleider voor lengteklasse 100–150 cm Diagonale gordelgeleider voor lengteklasse 100-150 cm Heupgordelhaak (Opgeborgen in stoeluitsparing)- 78 -

Hellingshoek van het autostoeltje instellen

• Bedien met één hand de verstelhendel onder- aan aan de voorkant van de zitschaal.

• Houd met de andere hand de zitschaal vast en stel de hoek in. De volgende zitposities zijn mogelijk: (Neem het label op het autostoeltje in acht) Achterwaarts gericht, Lichaamslengte 40-75 cm, positie: R1 Lichaamslengte 76-105 cm, positie: R2 Voorwaarts gericht, lichaamslengte 76-105 cm, min. 15 maanden oud: 4 posities (1 tot 4) Voorwaarts gericht, lichaamslengte: 100-125 cm: 4 posities (1-4) 126-150 cm: 1 positie (1) Autostoeltje draaien

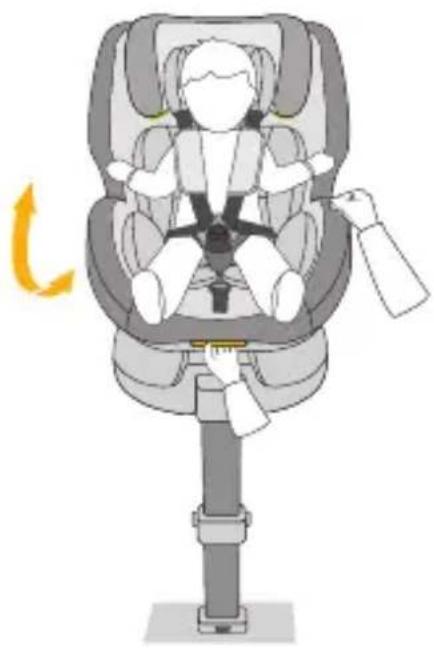

• Trek met één hand aan de verrstelhendel aan de voorkant van de basis en gebruik uw andere hand om het stoeltje in de gewenste rijrichting te draaien.

• De voorwaarts gerichte positie is alleen ge- schikt voor kinderen met een leeftijd van mini- maal 15 maanden en een lengte van ten minste 76 cm. De achterwaarts gerichte positie is bedoeld voor kinderen met een lengte van 40 tot 105 cm en een gewicht van maximaal 18 kg.

• De zijwaartse positie is alleen bedoeld om de instap van het kind te vergemakkelijken. Deze positie mag niet worden gebruikt tijdens het rijden.- 79 -

• Om de gordel los te maken, drukt u met één hand op de knop voor de gordelverstelling in het zitgedeelte. Houd het gordelslot met de andere hand vast en maak de aangebrachte gordels voorzichtig iets losser.

• Trek aan het voorste verstellipje om de gordels strak te trekken. Let erop dat de gordels niet zijn verdraaid. Gordel openen/sluiten

• Om de gordel te ontgrendelen, drukt u op de knop van het gordelslot, trekt u de beide ge- sptongen eruit en maakt u deze van elkaar los.

• Om de gordel te vergrendelen, verbindt u eerst de beide gesptongen en steekt u deze samen in het gordelslot. Hoofdkussen en comfort-inlegstuk

• Het hoofdkussen en het comfort-inlegstuk zijn ontworpen voor baby's met een lichaamsleng- te van 40-75 cm.

• Gelieve beide inlegstukken te verwijderen zo- dra uw kind de aangegeven lichaamslengte heeft overschreden.- 80 -

Hoofdsteun instellen

• Maak de gordel los en trek aan de hendel voor het instellen van de hoofdsteun aan de achter- zijde van het autostoeltje. Beweeg de hoofd- steun tot deze op de juiste hoogte vastklikt.

• Let erop dat de schoudergordels precies over de schouders van uw kind uit het autostoeltje worden geleid.

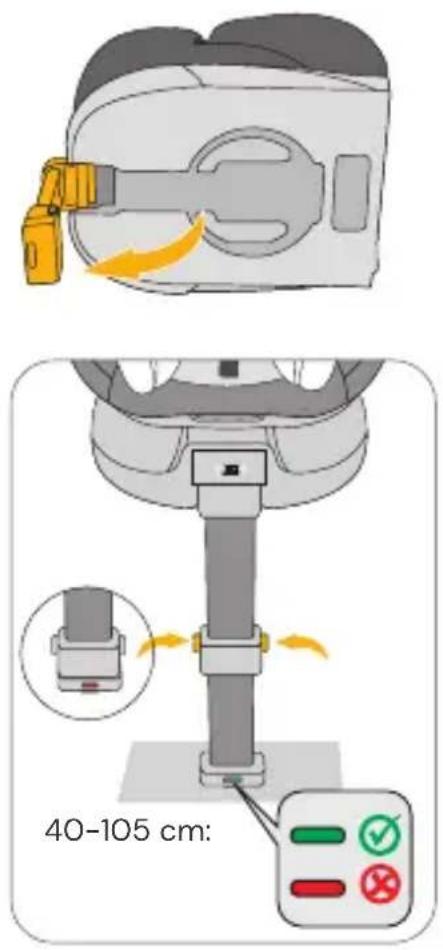

Steunpoot voor lengteklasse 40-105

• Klap de steunpoot onder het autostoeltje uit. Voor kinderen tot een lichaamslengte van 105 cm mag het autostoeltje uitsluitend worden gebruikt met een uitgeklapte Isofi x-steunpoot in combinatie met de Isofi x-connectoren.

• Druk de knoppen aan de zijkant in voor de hoogteverstelling van de steunpoot en schuif de telescoopsteunpoot uit. Zorg ervoor dat deze stabiel in de voetruimte van uw auto staat.

• Controleer of de indicator op de steunpoot groen is.

• Lengteklasse 100-150 cm: De steunpoot is niet nodig in deze lengteklasse. Klap de steunpoot in. Isofi x-connectoren

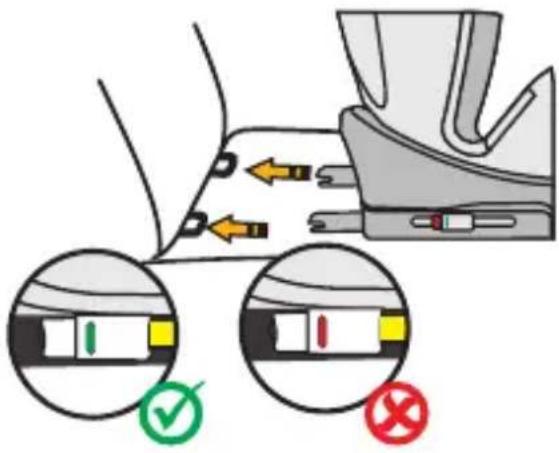

• Druk de Isofi x-connectorknoppen aan bei- de kanten in om de Isofi x-connectoren in de lengte uit te schuiven.

• Breng de Isofi x-connectoren naar de Iso- fi x-houders op de autostoel en laat ze vast- klikken.

• Duw het autostoeltje stevig tegen de rugleu- ning van de autostoel. Let erop dat beide Iso- fi x-indicatoren groen worden. 40-105 cm:- 82 -

5-puntsgordel opbergen voor lengteklasse 100-150 cm

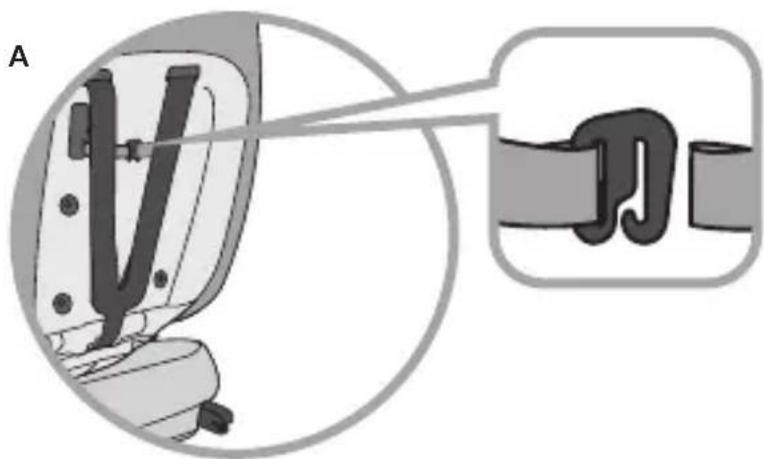

• Open de bekleding aan de achterkant van de autostoel en haal de schoudervullingen uit de haken (afb. A). Open de schoudervullingen bij de drukknopen, zodat u de schoudervullingen volledig van het autostoeltje kunt verwijderen (afb B).

• Maak het gordelsysteem los tot de maximale lengte.

• Open de bekleding aan de achterkant bij de drukknopen en klap deze weg. Klap eventueel het onderste deel van de bekleding van de hoofsteun opzij (afb. C).

• Open het gordelsysteem en breng de schoudergordels achter de bekleding.

• Trek de bekleding in het zitgedeelte voorzichtig los, zodat u het gordelslot door de opening in de bekleding kunt halen.

• Haal de groene heupgordelhaak uit de uitsparing in het zitgedeelte (afb. D).

• Steek de gordelslot-gesptongen in het gordelslot en steek de bevestigingsgordel van het gor- delslot door de sleuf in de richting van de uitsparing (afb. E).

• Vouw de bevestigingsgordel van het gordelslot samen met de metalen clip en plaats deze in de uitsparing in het zitgedeelte (afb. F).

• Rijg dan eerst de metalen clip van de groene heupgordelhaak in de sleuf waaruit u eerder het gordelslot hebt uitgestoken (afb. G). Zorg ervoor dat de metalen clip goed is ingestoken en dat de bevestigingsgordel van de groene heupgordelhaak goed uit de sleuf komt (afb. H).

• Breng de groene heupgordelhaak door de sleuf in de bekleding.

• Plaats de bekleding terug over het zitgedeelte en zorg ervoor dat de bekleding in de uitsparing zit.

• Klap het onderste deel van de bekleding van de hoofdsteun terug en klap de bekleding van de achterkant weer omhoog en sluit deze met de drukknopen.

• Berg de verwijderde kussens goed op voor later gebruik.

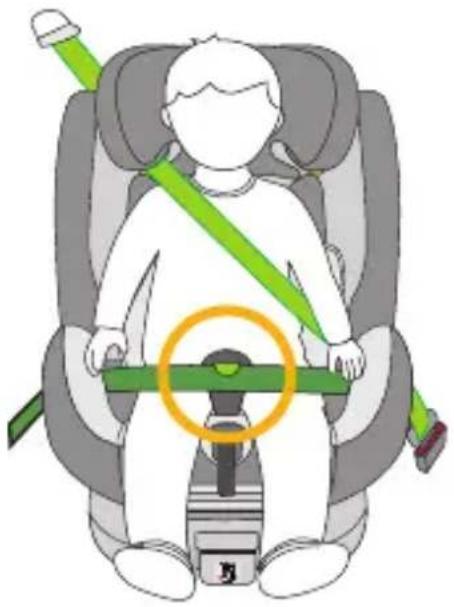

Heupgordelhaak voor lengteklasse 100–150 cm

• Let er bij het vastmaken van de autogordel op dat de heupgordel van de 3-puntsgordel van de auto binnen de heupgordelhaak loopt. Let erop dat de gordel niet is gedraaid.

• WAARSCHUWING: De diagonale gordel mag niet in de heupgordelhaak lopen.

• Het gebruik van de heupgordelhaak is optio- neel.- 85 -

REINIGING Om uw autostoeltje lang te kunnen gebruiken, mag u voor de reiniging van het autostoeltje geen oplosmiddelen, schuurmiddelen of agressieve reinigingsmiddelen gebruiken. Controleer na elke wasbeurt de bestendigheid van de stof en de naden. Bij het wassen van de stof moeten de aan- wijzingen op het etiket (zie hieronder) zorgvuldig worden opgevolgd. ONDERHOUD Controleer het product regelmatig op mogelijke schade. Bij schade mag het autostoeltje niet meer worden gebruikt en moet het buiten het bereik van kinderen worden bewaard. Neem bij vragen en problemen contact op met de Osann klantenservice op [phone]. NIET bleken In droogtrommel drogen op lage temperatuur Wassen op 30 °C, fi jnwasprogramma NIET strijken NIET chemisch reinigen

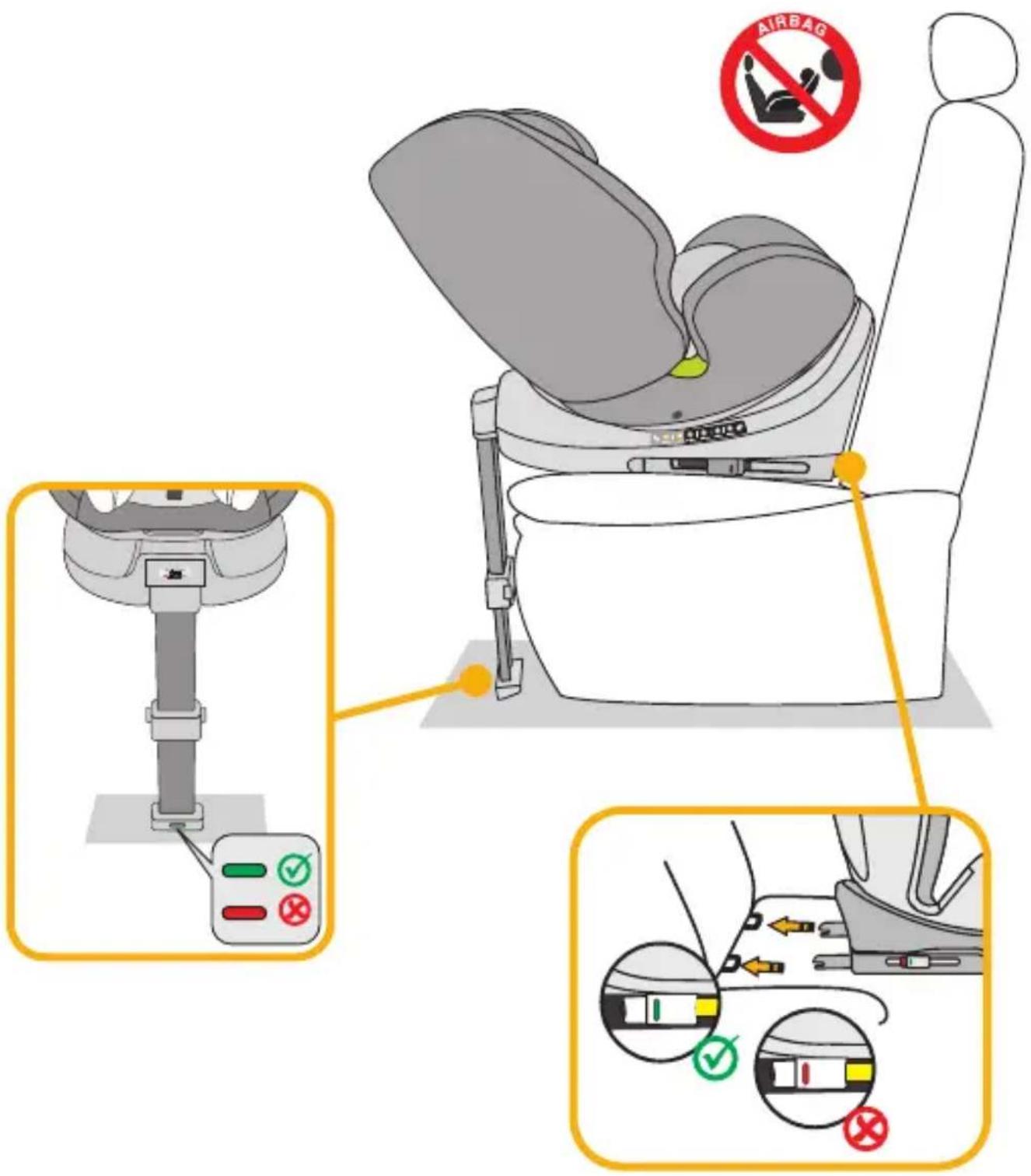

1 . Stel het autostoeltje in de maximale ligpositie in en draai het zo dat het achterwaarts gericht staat in de zitpositie R1 - 40-75 cm. Als uw kind langer is dan 75 cm, gebruik dan de zitpositie R2 - 76-105 cm. 2 . Druk de Isofi x-connectorknoppen aan beide kanten in om de Isofi x-connectoren in de lengte uit te schuiven. 3 . Klap de steunpoot onder het autostoeltje uit. 4 . Breng de Isofi x-connectoren naar de Isofi x-houders op de autostoel en laat ze vastklikken. 5 . Duw het autostoeltje stevig tegen de rugleuning van de autostoel. Let erop dat beide Isofi x-in- dicatoren groen worden. 6 . Stel de hoogte van de steunpoot in en zorg ervoor dat deze stabiel in de voetruimte van uw auto staat. 7 . Controleer of de indicator op de steunpoot groen is geworden. 8 . Om uw kind comfortabel in het zitje te plaatsen, draait u het autostoeltje in de richting van de autodeur. 9 . Maak de gordelgesp van het autostoeltje los en leg de gordels op de buitenkant van het au- tostoeltje. 10 . Plaats uw kind in het autostoeltje. 11 . Stel de hoogte van de hoofdsteun in zoals eerder beschreven. 12 . Sluit de gordelgesp weer tot u een klik hoort. 13 . Trek aan het voorste verstellipje om de gordels strak te trekken. 14 . Let erop dat de gordels niet zijn verdraaid. 15 . Draai het autostoeltje in de achterwaarts gerichte positie. Controleer of het autostoeltje in deze positie is vastgeklikt.- 88 -

2) Lengteklasse 76-105 cm, min. 15 maanden, max. 18 kg, voorwaarts ge-

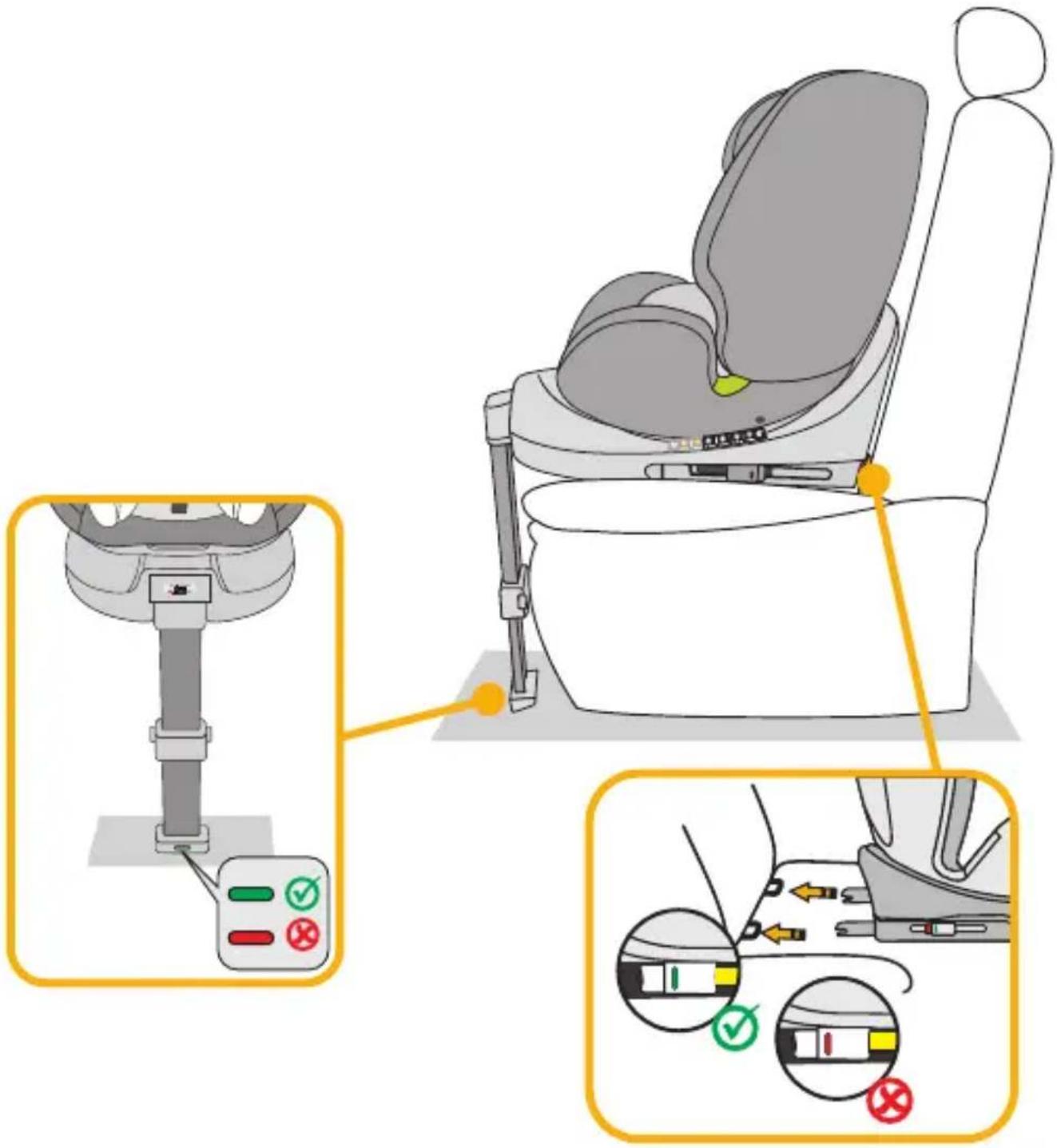

1 . Druk de Isofi x-connectorknoppen aan beide kanten in om de Isofi x-connectoren in de lengte uit te schuiven. 2 . Klap de steunpoot onder het autostoeltje uit. 3 . Breng de Isofi x-connectoren naar de Isofi x-houders op de autostoel en laat ze vastklikken. 4 . Duw het autostoeltje stevig tegen de rugleuning van de autostoel. Let erop dat beide Isofi x-in- dicatoren groen worden. 5 . Stel de hoogte van de steunpoot in en zorg ervoor dat deze stabiel in de voetruimte van uw auto staat. 6 . Controleer of de indicator op de steunpoot groen is. 7 . Het autostoeltje heeft 4 instelbare zitposities in de rijrichting. 8 . Om uw kind comfortabel in het zitje te plaatsen, draait u het autostoeltje in de richting van de autodeur. 9 . Maak de gordelgesp van het autostoeltje los en leg de gordels op de buitenkant van het au- tostoeltje. 10 . Plaats uw kind in het autostoeltje. 11 . Stel de hoogte van de hoofdsteun in zoals eerder beschreven. 12 . Sluit de gordelgesp weer tot u een klik hoort. 13 . Trek aan het voorste verstellipje om de gordels strak te trekken. Let erop dat de gordels niet zijn verdraaid. 14 . Draai het autostoeltje in de voorwaarts gerichte positie. Controleer of het autostoeltje in deze positie is vastgeklikt.- 90 -

3) Lengteklasse 100-150 cm, voorwaarts gericht

1 . Klap eerst de steunpoot in. De steunpoot is niet nodig in deze lengteklasse. 2 . De 5-puntsgordel van het autostoeltje moet worden opgeborgen zoals eerder beschreven. Deze is niet nodig in deze lengteklasse. 3 . Installeer de heupgordelhaak zoals hierboven beschreven. 4 . Druk de Isofi x-connectorknoppen aan beide kanten in om de Isofi x-connectoren in de lengte uit te schuiven. 5 . Breng de Isofi x-connectoren naar de Isofi x-houders op de autostoel en laat ze vastklikken. 6 . Duw het autostoeltje stevig tegen de rugleuning van de autostoel. Let erop dat beide Isofi x-in- dicatoren groen worden. 7 . Haal de diagonale gordel van de 3-puntsgordel van de auto door de diagonale gordelgeleiding aan de hoofdsteun van het autostoeltje. 8 . Haal de heupgordel van de 3-puntsgordel van de auto door de eerste heupgordelgeleiding in het zitgedeelte van het autostoeltje. 9 . Om uw kind comfortabel in het zitje te plaatsen, draait u het autostoeltje in de richting van de autodeur. 10 . Plaats uw kind in het autostoeltje. 11 . Stel de hoogte van de hoofdsteun zo in, dat het hoofd van het kind volledig in de hoofdsteun rust en de diagonale gordel door de gordelgeleiding ter hoogte van de schouders van het kind naar buiten komt. 12 . Draai het autostoeltje in de voorwaarts gerichte positie. Controleer of het autostoeltje in deze positie is vastgeklikt. 13 . Sluit de gordelgesp van de 3-puntsgordel, tot u een klik hoort. 14 . Zorg ervoor dat de heupgordel binnen de heupgordelhaak loopt. Het gebruik van de heupgor- delhaak is optioneel. 15 . Zorg ervoor dat zowel de diagonale gordel als de heupgordel door de tweede heupgordelgelei- der van het autostoeltje lopen, die naar het gordelslot van de auto is gericht. 16 . Trek aan de diagonale gordel om deze strak te trekken. Let erop dat de gordels niet zijn ge- draaid. 17 . Het autostoeltje heeft de volgende instelbare zitposities in de rijrichting: 100–125 cm: 4 posi- ties (1 tot 4); 126-150 cm: 1 positie (1). Montage zonder Isofi x: Als alternatief kan het autostoeltje in de lengteklasse 100–150 cm ook alleen met de 3-puntsgor- del worden gemonteerd. Een bevestiging met de Isofi x-connectoren is niet absoluut noodzakelijk, maar wordt wel aanbevolen.- 92 -
