MANUALE UTENTE Four 360 SL Osann

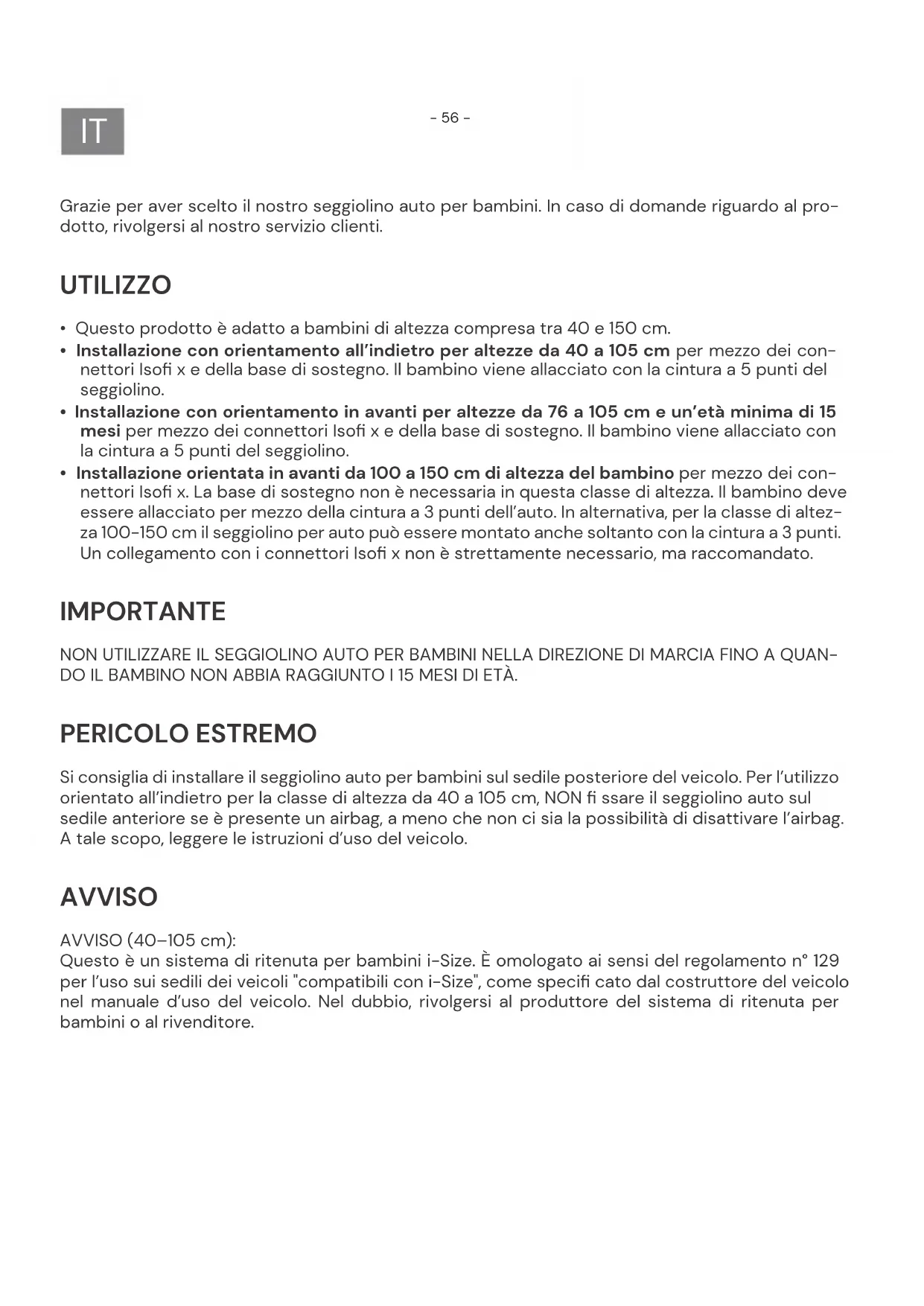

Grazie per aver scelto il nostro seggiolino auto per bambini. In caso di domande riguardo al pro- dotto, rivolgersi al nostro servizio clienti. UTILIZZO

• Questo prodotto è adatto a bambini di altezza compresa tra 40 e 150 cm.

• Installazione con orientamento all’indietro per altezze da 40 a 105 cm per mezzo dei con- nettori Isofi x e della base di sostegno. Il bambino viene allacciato con la cintura a 5 punti del seggiolino.

• Installazione con orientamento in avanti per altezze da 76 a 105 cm e un’età minima di 15 mesi per mezzo dei connettori Isofi x e della base di sostegno. Il bambino viene allacciato con la cintura a 5 punti del seggiolino.

• Installazione orientata in avanti da 100 a 150 cm di altezza del bambino per mezzo dei con- nettori Isofi x. La base di sostegno non è necessaria in questa classe di altezza. Il bambino deve essere allacciato per mezzo della cintura a 3 punti dell’auto. In alternativa, per la classe di altez- za 100-150 cm il seggiolino per auto può essere montato anche soltanto con la cintura a 3 punti. Un collegamento con i connettori Isofi x non è strettamente necessario, ma raccomandato. IMPORTANTE NON UTILIZZARE IL SEGGIOLINO AUTO PER BAMBINI NELLA DIREZIONE DI MARCIA FINO A QUAN- DO IL BAMBINO NON ABBIA RAGGIUNTO I 15 MESI DI ETÀ. PERICOLO ESTREMO Si consiglia di installare il seggiolino auto per bambini sul sedile posteriore del veicolo. Per l’utilizzo orientato all’indietro per la classe di altezza da 40 a 105 cm, NON fi ssare il seggiolino auto sul sedile anteriore se è presente un airbag, a meno che non ci sia la possibilità di disattivare l’airbag. A tale scopo, leggere le istruzioni d’uso del veicolo. AVVISO AVVISO (40–105 cm): Questo è un sistema di ritenuta per bambini i-Size. È omologato ai sensi del regolamento n° 129 per l’uso sui sedili dei veicoli "compatibili con i-Size", come specifi cato dal costruttore del veicolo nel manuale d’uso del veicolo. Nel dubbio, rivolgersi al produttore del sistema di ritenuta per bambini o al rivenditore.- 57 -

Classe di altezza Direzione di montaggio Installazione Tipo Dispositivo di sicurezza del bambino 40–105 cm Orientato all’indietro Connettori Isofi x e base di sostegno i-Size Cintura a 5 punti del seggiolino auto 76–105 cm Orientato all’indietro Connettori Isofi x e base di sostegno i-Size Cintura a 5 punti del seggiolino auto 100-150 cm Orientato in avanti Connettori Isofi x e cintura a 3 punti dell’auto Rialzo i-Size Cintura a 3 punti dell’auto 100-150 cm Orientato in avanti Cintura a 3 punti dell’auto Rialzo i-Size Cintura a 3 punti dell’auto La seguente tabella contiene informazioni sui dispositivi e sui metodi di fi ssaggio:

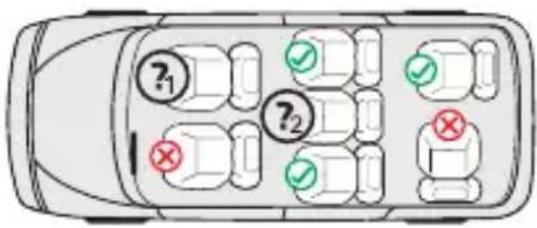

40-105 cm: Solo se i connettori Isofi x sono presenti. Per l’uso orientato all’indietro, inoltre, solo se l’airbag può es- sere disattivato. 100-150 cm: solo se è disponibile almeno una cintura a 3 punti secondo la norma ECE R16. In aggiunta è pos- sibile utilizzare i connettori Isofi x, se disponibili. Non è consentito il fi ssaggio del bambino solo con una cintura a 2 punti. AVVISO (100–150 cm): si tratta di un rialzo per bambini i-Size ottimizzato. È omologato ai sensi del regolamento n° 129 per l’utilizzo principalmente su “sedili i-Size”, come indicato dal costruttore del veicolo nelle istruzioni per l’uso del veicolo. In caso di dubbio rivolgersi al produttore del sistema di ritenuta per bambini o al rivenditore. Il rialzo i-Size è un dispositivo ottimizzato utilizzabile anche su tutti i sedili della categoria “univer- sale" a condizione che non sia in contrasto con l’interno del veicolo. In caso di dubbio, contattare il produttore del seggiolino o il rivenditore.- 58 -

• Si prega di leggere attentamente il presente manuale prima dell’uso al fi ne di garantire la sicu- rezza del bambino. Conservare il presente manuale. L’inosservanza delle istruzioni contenute nel presente manuale può causare gravi lesioni al bambino.

• Per bambini con un peso inferiore ai 18 kg e un’altezza fi no a 105 cm, il seggiolino può essere utilizzato esclusivamente con il proprio sistema di cinture a 5 punti.

• Per bambini di peso superiore ai 18 kg e un’altezza superiore a 105 cm, il seggiolino NON può essere utilizzato con il sistema di cinture a 5 punti.

• Il seggiolino per bambini può essere orientato in avanti e all’indietro tramite i connettori Isofi x e la base di sostegno. Per l’utilizzo con una base di sostegno, l’altezza massima è di 105 cm e il peso massimo è di 18 kg. Importante: non installarlo orientato in avanti se il bambino non ha raggiunto i 15 mesi di età.

• Per l’installazione con Isofi x: leggere attentamente il manuale del costruttore dell’auto.

• Non utilizzare punti di contatto portanti diversi da quelli descritti nel manuale e contrassegnati nel sistema di ritenuta per bambini.

• Non utilizzare questo seggiolino auto in casa. Il seggiolino auto è concepito esclusivamente per l’utilizzo in auto.

• Non lasciare mai il bambino incustodito sul seggiolino.

• Non collocare il seggiolino auto per bambini orientato all’indietro su un sedile anteriore con l’airbag attivato. Ciò può causare lesioni gravi o portare alla morte.

• Il seggiolino deve essere sostituito nel caso in cui sia stato sottoposto a forti sollecitazioni a causa di un incidente.

• Per motivi di sicurezza, il seggiolino auto deve essere fi ssato nel veicolo anche quando il bam- bino non vi è seduto.

• Accertarsi sempre che tutte le cinture che tengono saldo il seggiolino auto al veicolo siano strette e che tutte le cinture che trattengono il bambino siano state adattate alla corporatura del bambino. Assicurarsi inoltre che le cinture non siano attorcigliate.

• Il bagaglio o altri oggetti che possano causare lesioni in caso di collisione devono essere fi ssati correttamente.

• Gli oggetti rigidi e le parti in plastica di un sistema di ritenuta per bambini devono essere collo- cati e installati in modo che non possano essere bloccati da un sedile mobile o da uno sportello del veicolo.

• È importante che le cinture di sicurezza incorporate nella parte bassa del seggiolino fi ssino saldamente il bacino del bambino. Per evitare cadute, il bambino deve sempre avere le cinture allacciate.

• È pericoloso apportare modifi che o integrazioni al prodotto senza il consenso dell’autorità competente. L’inosservanza delle istruzioni di installazione del produttore del sistema di ritenu- ta per bambini può rappresentare un pericolo per la sicurezza del vostro bambino.

• Questo seggiolino è progettato per bambini con un’altezza massima di 150 cm. Non sovraccari- care il seggiolino auto trasportando su di esso più di un bambino o carichi aggiuntivi.

• Il dispositivo di ritenuta per bambini non deve essere utilizzato senza il rivestimento del sedile.

• La fodera del seggiolino non deve essere sostituita con una diversa da quella raccomandata dal costruttore, in quanto tale fodera è parte integrante delle prestazioni di ritenuta.- 59 -

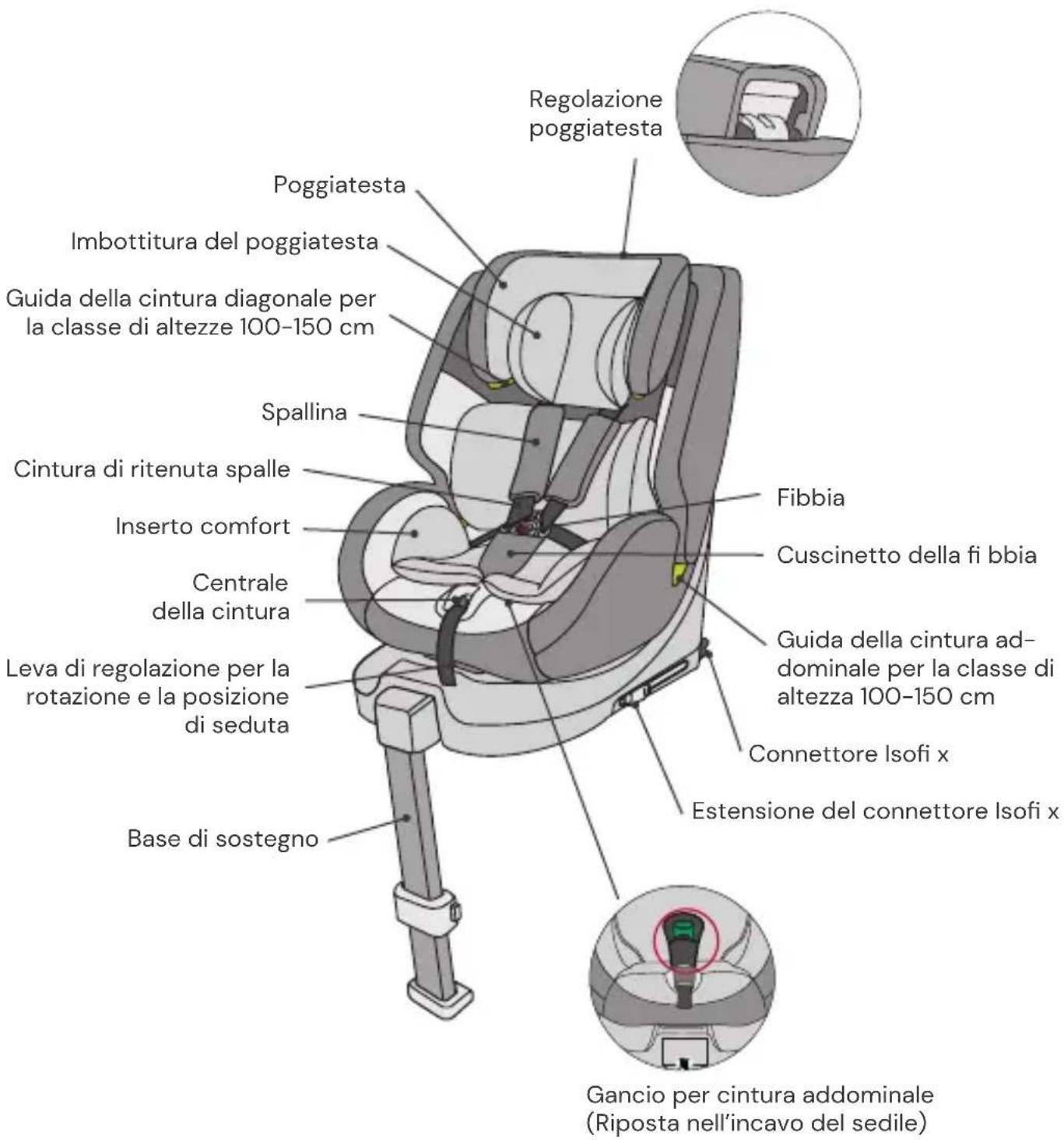

Poggiatesta Spallina Inserto comfort Centrale della cintura Base di sostegno Leva di regolazione per la rotazione e la posizione di seduta Connettore Isofi x Imbottitura del poggiatesta Cintura di ritenuta spalle Fibbia Cuscinetto della fi bbia Regolazione poggiatesta Estensione del connettore Isofi x Guida della cintura ad- dominale per la classe di altezza 100-150 cm Guida della cintura diagonale per la classe di altezze 100-150 cm Gancio per cintura addominale (Riposta nell’incavo del sedile)- 60 -

Impostazione dell’angolo di incli- nazione del seggiolino auto per bambini

• Azionare con una mano la leva di regolazione posta nella parte anteriore inferiore del guscio del seggiolino.

• Tenere la scocca del seggiolino con l’altra mano e regolare l’angolazione. Sono possibili le seguenti posizioni: (osservare l’etichetta sul seggiolino) Orientato all’indietro, Corporatura 40-75 cm, posizione: R1 Corporatura 76-105 cm, posizione: R2 Orientato in avanti, Altezza 76–105 cm, almeno 15 mesi di età: 4 posizioni (da 1 a 4) Rivolto in avanti, altezza: 100-125 cm: 4 posizioni (1-4) 126-150 cm: 1 posizione (1) Rotazione del seggiolino auto

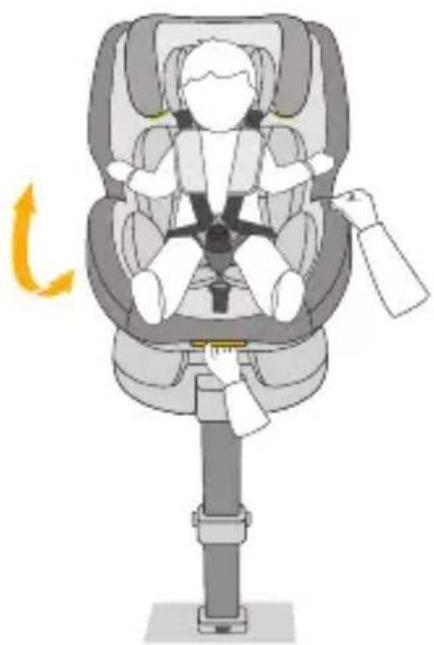

• Con una mano tirare la leva di regolazione sulla parte anteriore della base e con l’altra mano è possibile ruotare il sedile nella direzione di marcia desiderata.

• La posizione orientata in avanti è adatta sol- tanto a bambini con un’età minima di 15 mesi e un’altezza minima di 76 cm. La posizione orientata all’indietro è progettata per bambini di altezza compresa tra 40 e 105 cm e con un peso massimo di 18 kg.

• La posizione laterale è riservata esclusivamen- te all’accesso agevolato del bambino. Questa posizione non deve essere utilizzata durante il viaggio.- 61 -

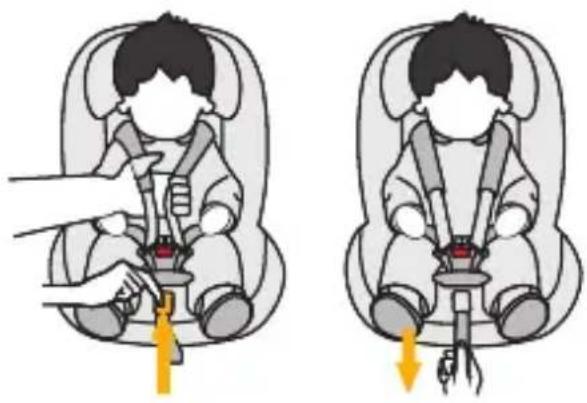

Regolazione della cintura

• Per allentare la cintura premere con una mano il pulsante per la regolazione della cintura nella zona della seduta. Tenere la fi bbia con l’altra mano e allentare con cautela le cinture allac- ciate.

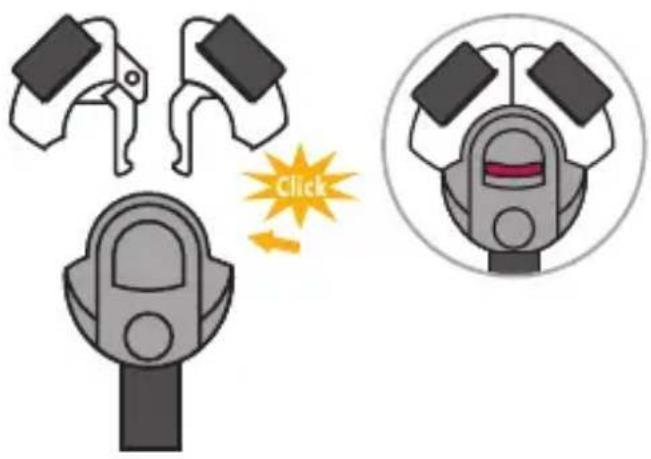

• Per stringere le cinture tirare la linguetta di re- golazione anteriore. Accertarsi che le cinture non siano attorcigliate. Apertura/chiusura della cintura

• Per sbloccare la cintura premere il pulsante della fi bbia, estrarre le due linguette della fi b- bia e separarle.

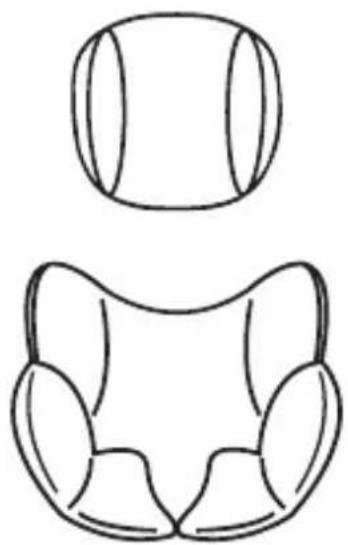

• Per bloccare la cintura, collegare prima le due linguette e inserirle insieme nella fi bbia. Imbottitura per la testa e inserto comfort

• L’imbottitura per la testa e l’inserto comfort sono progettati per bambini con un’altezza di 40–75 cm.

• Rimuovere entrambi gli inserti non appena il bambino abbia superato l’altezza specifi cata.- 62 -

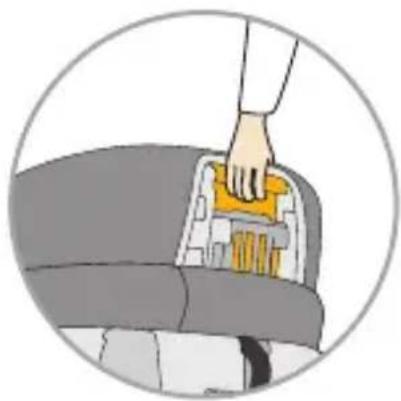

Regolazione del poggiatesta

• Allentare la cintura e tirare la leva per la rego- lazione del poggiatesta posta sul retro del seg- giolino auto per bambini. Muovere il poggiate- sta fi no ad innestarlo all’altezza desiderata.

• Assicurarsi che gli spallacci fuoriescano dal seggiolino appena sopra le spalle del bambino.

• Rilasciare la leva e assicurarsi che il poggiate- sta sia innestato.- 63 -

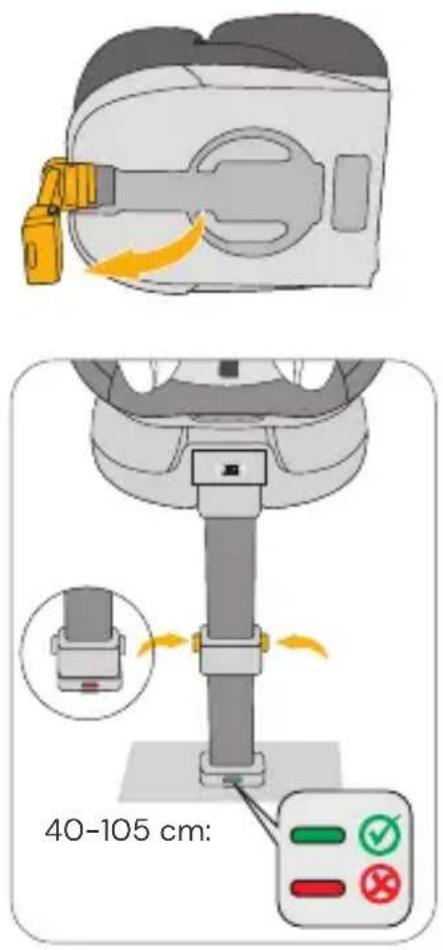

Base di sostegno per la classe di al- tezza 40–105 cm

• Estrarre la base di sostegno posta sotto il seg- giolino auto per bambini. Per i bambini fi no a un’altezza di 105 cm, utilizzare il seggiolino auto per bambini esclusivamente con la base di sostegno Isofi x aperta insieme ai connettori Isofi x.

• Premere i pulsanti laterali per la regolazione dell’altezza della base di sostegno ed esten- dere il supporto telescopico. Assicurarsi che sia completamente a contatto con il pavimen- to del veicolo.

• Accertarsi che l’indicatore sulla base di soste- gno sia di colore verde.

• Classe di altezza 100–150 cm: La base di so- stegno non è necessaria in questa classe di altezza. Richiudere la base di sostegno. Connettori Isofi x

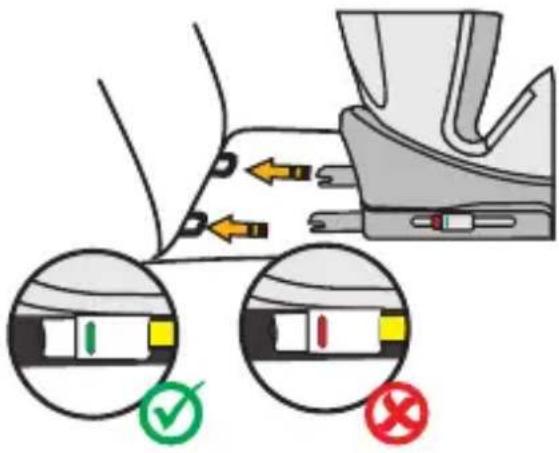

• Premere entrambi i pulsanti laterali dei con- nettori Isofi x per estendere in lunghezza i con- nettori Isofi x.

• Guidare i connettori Isofi x verso gli attacchi Isofi x sul sedile del veicolo e innestarli.

• Far scorrere il seggiolino auto fi no a farlo ade- rire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x siano di colore verde. 40-105 cm:- 64 -

Sistemazione della cintura a 5 punti per la classe di altezza 100–150 cm

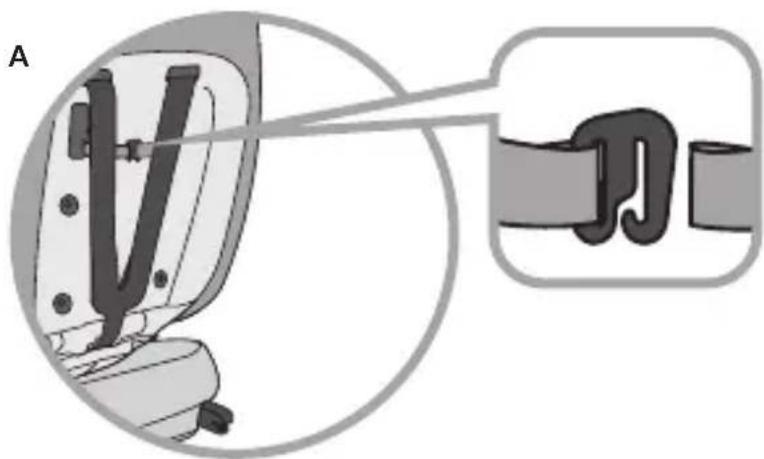

• Aprire il rivestimento del sedile sul retro del seggiolino auto e sfi lare le spalline dai loro ganci (fi g. A). Aprire le spalline tramite i pulsanti in modo da poterle rimuovere completamente dal seggiolino (Fig. B).

• Allentare il sistema di cinghie fi no alla lunghezza massima.

• Aprire il coperchio nella zona posteriore in corrispondenza dei pulsanti e ripiegarlo. Ripiegare lateralmente anche la parte inferiore del rivestimento del poggiatesta (Fig. C).

• Aprire il sistema di cinghie e portare le spalline dietro il rivestimento.

• Estrarre con cautela il rivestimento della seduta in modo da far passare la fi bbia della cintura di sicurezza attraverso l’apertura nel rivestimento della seduta.

• Rimuovere il gancio per cintura addominale verde dall’incavo nella zona di seduta (Fig. D).

• Inserire le linguette della fi bbia della cintura nella fi bbia della cintura e infi lare la cintura di fi s- saggio dalla fi bbia della cintura attraverso la fessura verso l’incavo (Fig. E).

• Ripiegare la cinghia di fi ssaggio della fi bbia della cintura insieme alla clip metallica e posizionarla nell’incavo della zona di seduta (Fig. F).

• Infi lare quindi la clip metallica del gancio per cintura addominale verde nella fessura da cui è stata precedentemente sfi lata la fi bbia della cintura (Fig. G). Assicurarsi che la clip metallica sia infi lata correttamente e che la cinghia di fi ssaggio del gancio per cintura addominale verde esca correttamente dalla fessura (Fig. H).

• Far passare il gancio per cintura addominale verde attraverso la fessura del rivestimento.

• Rimettere il rivestimento sulla zona del sedile assicurandosi che il rivestimento si trovi alla sua tacca.

• Riportare nella posizione iniziale la parte inferiore del rivestimento del poggiatesta e ripiegare verso l’alto il rivestimento dello schienale e chiuderlo con i suoi pulsanti.

• Conservare le imbottiture rimosse in un luogo sicuro per un utilizzo successivo.

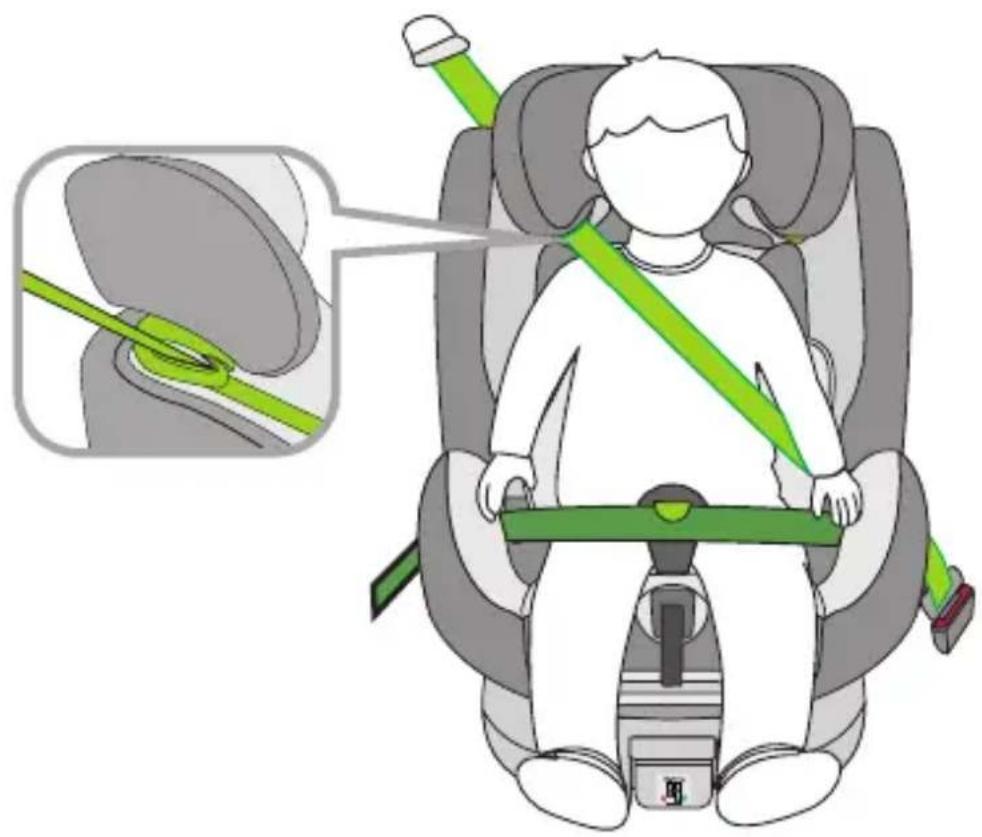

Gancio per cintura addominale per la classe di altezza 100-150 cm

• Quando si allaccia la cintura di sicurezza del bambino, assicurarsi che la cintura addo- minale della cintura a 3 punti dell’auto passi all’interno del gancio per cintura addominale. Assicurarsi che la cinghia non sia attorcigliata.

• ATTENZIONE: la cintura diagonale non deve passare all’interno del gancio per cintura ad- dominale.

• L’uso del gancio per la cintura addominale è facoltativo.- 67 -

PULIZIA Al fi ne di garantire un utilizzo prolungato del seggiolino auto per bambini, per la sua pulizia non utilizzare solventi e detergenti abrasivi o aggressivi. Dopo ogni lavaggio controllare la tenuta del tessuto e delle cuciture. Per il lavaggio del tessuto seguire attentamente le istruzioni riportate sull’etichetta (vedi sotto). MANUTENZIONE Controllare regolarmente lo stato del prodotto per individuare eventuali danni. In caso di danni, il seggiolino auto per bambini non deve più essere utilizzato e deve essere conservato fuori dalla portata dei bambini. In caso di domande o problemi si prega di contattare il servizio clienti Osann al numero [phone]. NON candeggiare Asciugatura a tamburo a bassa temperatura Lavare a 30 °C, ciclo delicato NON stirare NON lavare a secco

1) Classe di altezza 40–105 cm, max. 18 kg, orientato all’indietro- 69 -

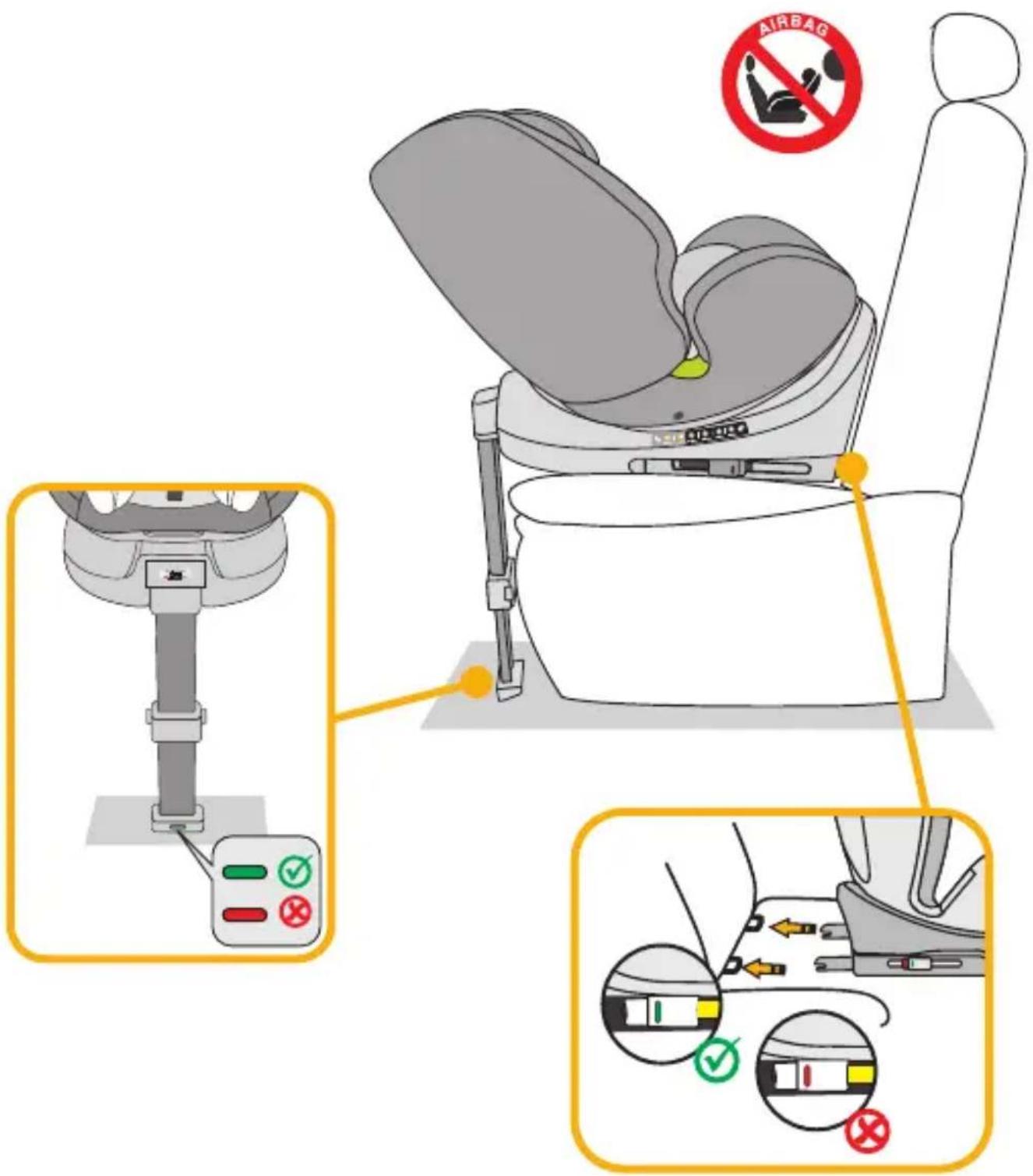

1 . Regolare il seggiolino in posizione reclinata massima e ruotarlo in modo che sia rivolto verso la posizione di seduta R1 - 40-75 cm orientata all’indietro. Se l’altezza del bambino supera i 75 cm, passare alla posizione di seduta R2 - 76-105 cm. 2 . Premere entrambi i pulsanti laterali dei connettori Isofi x per estendere in lunghezza i connet- tori Isofi x. 3 . Estrarre la base di sostegno posta sotto il seggiolino auto per bambini. 4 . Guidare i connettori Isofi x verso gli attacchi Isofi x sul sedile del veicolo e innestarli. 5 . Far scorrere il seggiolino auto fi no a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x siano di colore verde. 6 . Regolare l’altezza della base di sostegno e assicurarsi che sia completamente a contatto con il pavimento del veicolo. 7 . Accertarsi che l’indicatore sulla base di sostegno diventi di colore verde. 8 . Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto verso la portiera dell’auto. 9 . Slacciare la fi bbia del seggiolino auto e posizionare le cinture sul lato esterno del seggiolino. 10 . Collocare il bambino sul seggiolino auto per bambini. 11 . Regolare l’altezza del poggiatesta come descritto in precedenza. 12 . Chiudere nuovamente la fi bbia della cintura fi nché non si sente un “clic”. 13 . Per stringere le cinture tirare la linguetta di regolazione anteriore. 14 . Accertarsi che le cinture non siano attorcigliate. 15 . Ruotare il seggiolino nella posizione orientata all’indietro. Controllare che il seggiolino auto sia bloccato in questa posizione.- 70 -

2) Classe di altezza 76–105 cm, min. 15 mesi, max. 18 kg, orientato in avanti

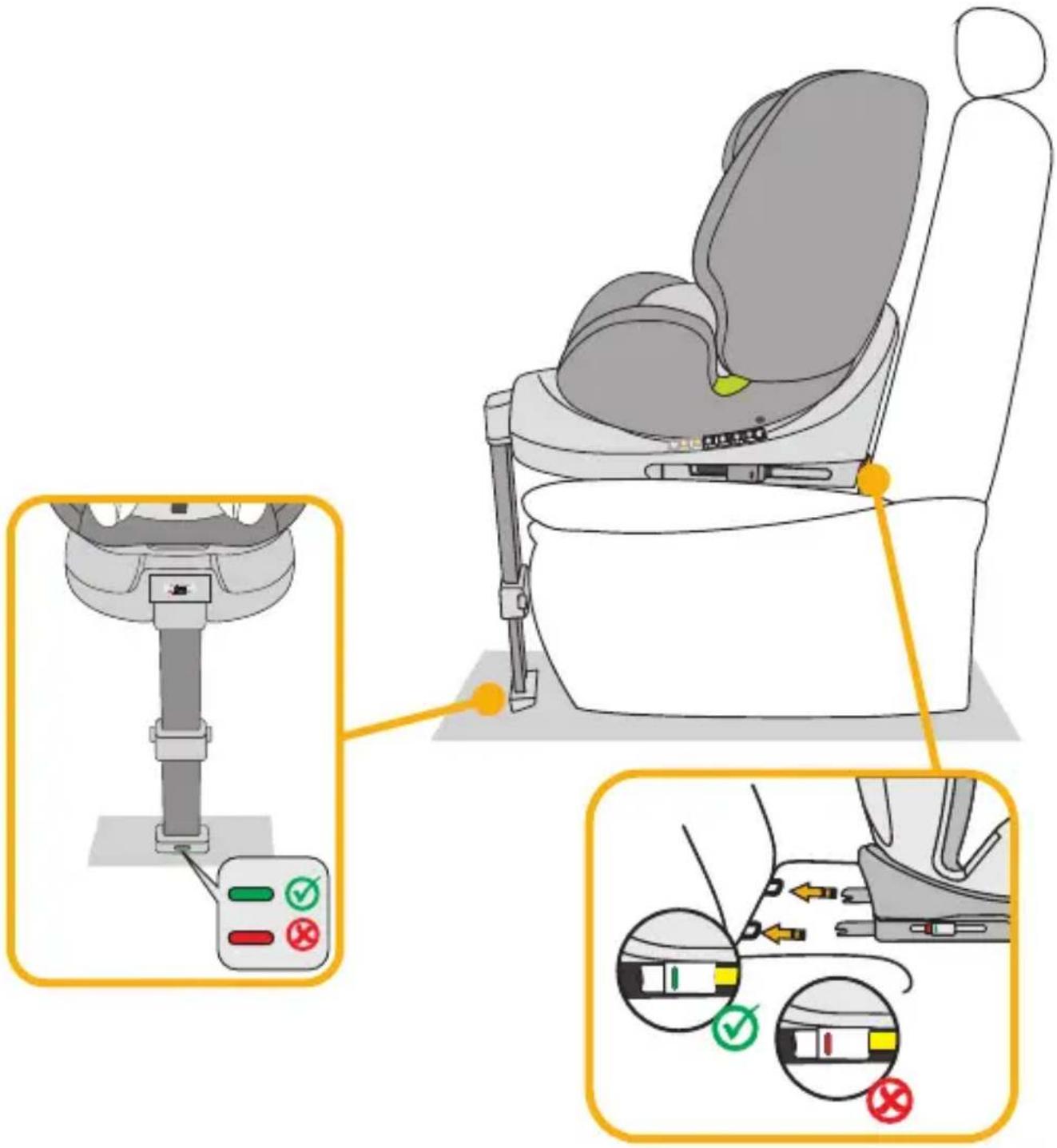

1 . Premere entrambi i pulsanti laterali dei connettori Isofi x per estendere in lunghezza i connet- tori Isofi x. 2 . Estrarre la base di sostegno posta sotto il seggiolino auto per bambini. 3 . Guidare i connettori Isofi x verso gli attacchi Isofi x sul sedile del veicolo e innestarli. 4 . Far scorrere il seggiolino auto fi no a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x diventino di colore verde. 5 . Regolare l’altezza della base di sostegno e assicurarsi che sia completamente a contatto con il pavimento del veicolo. 6 . Accertarsi che l’indicatore sulla base di sostegno sia di colore verde. 7 . Il seggiolino auto dispone di 4 posizioni di seduta regolabili. 8 . Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto verso la portiera dell’auto. 9 . Slacciare la fi bbia del seggiolino auto e posizionare le cinture sul lato esterno del seggiolino. 10 . Collocare il bambino sul seggiolino auto per bambini. 11 . Regolare l’altezza del poggiatesta come descritto in precedenza. 12 . Chiudere nuovamente la fi bbia della cintura fi nché non si sente un “clic”. 13 . Per stringere le cinture tirare la linguetta di regolazione anteriore. Accertarsi che le cinture non siano attorcigliate. 14 . Ruotare il seggiolino nella posizione orientata in avanti. Controllare che il seggiolino auto sia bloccato in questa posizione.- 72 -

3) Classe di altezza 100–150 cm, orientato in avanti

1 . Innanzitutto chiudere la base di sostegno. La base di sostegno non è necessaria in questa classe di altezza. 2 . La cintura a 5 punti del seggiolino auto per bambini deve essere riposta come descritto in precedenza. Non è necessaria per questa classe di altezza. 3 . Installare il gancio della cintura addominale come descritto sopra. 4 . Premere entrambi i pulsanti laterali dei connettori Isofi x per estendere in lunghezza i connet- tori Isofi x. 5 . Guidare i connettori Isofi x verso gli attacchi Isofi x sul sedile del veicolo e innestarli. 6 . Far scorrere il seggiolino auto fi no a farlo aderire saldamente allo schienale del sedile auto. Assicurarsi che entrambi gli indicatori Isofi x diventino di colore verde. 7 . Far passare la cintura diagonale della cintura a 3 punti del veicolo attraverso la guida della cintura diagonale nel poggiatesta del seggiolino auto per bambini. 8 . Far passare la cintura addominale della cintura a 3 punti del veicolo attraverso la guida della cintura addominale nella zona della seduta del seggiolino auto per bambini. 9 . Per posizionare il bambino in maniera più agevole, ruotare il seggiolino auto verso la portiera dell’auto. 10 . Collocare il bambino sul seggiolino auto per bambini. 11 . Regolare l’altezza del poggiatesta in modo che la testa del bambino poggi completamente contro il poggiatesta e la cintura diagonale fuoriesca dalla guida della cintura all’altezza delle spalle del bambino. 12 . Ruotare il seggiolino nella posizione orientata in avanti. Controllare che il seggiolino auto sia bloccato in questa posizione. 13 . Chiudere la fi bbia della cintura a 3 punti fi no al “clic”. 14 . Assicurarsi che la cintura addominale passi all’interno del gancio per cintura addominale. L’uso del gancio per la cintura addominale è facoltativo. 15 . Assicurarsi che la cintura diagonale e la cintura addominale passino attraverso la seconda guida della cintura addominale sul seggiolino auto per bambini, che è rivolta verso la fi bbia dell’auto. 16 . Tirare la cinghia diagonale per tenderla. Accertarsi che le cinture non siano attorcigliate. 17 . Il seggiolino auto ha le seguenti posizioni di seduta regolabili nel senso di marcia: 100-125 cm: 4 posizioni (da 1 a 4); 126-150 cm: 1 posizione (1). Installazione senza Isofi x: In alternativa, per la classe di altezza 100-150 cm il seggiolino per auto può essere montato anche soltanto con la cintura a 3 punti. Un collegamento con i connettori Isofi x non è strettamente necessario, ma raccomandato.- 74 -
