Tipo de producto	Sillita de coche para niños con giro 360°
Marca	Osann
Modelo	Four 360 SL
Categoría	Silla alta / Sillita de coche
Peso aproximado	12 kg
Talla del niño	40 a 150 cm
Peso máximo del niño	18 kg (hasta 105 cm) luego hasta 36 kg (100-150 cm)
Edad mínima mirando hacia adelante	15 meses cumplidos
Fijación	Conectores Isofix + pata de apoyo (40-105 cm); Isofix o cinturón de 3 puntos (100-150 cm)
Giro	360° con palanca de ajuste
Sentido de instalación	A contramarcha (40-105 cm) y a favor de la marcha (76-150 cm)
Posiciones de inclinación	A contramarcha: R1 (40-75 cm), R2 (76-105 cm); A favor de la marcha: 4 posiciones (76-125 cm), 1 posición (126-150 cm)
Sistema de retención infantil	Arnés de 5 puntos (40-105 cm); cinturón de 3 puntos del vehículo (100-150 cm)
Ajuste del reposacabezas	Sí, con palanca trasera
Homologación	i-Size (R129) – Dispositivo de retención i-Size (40-105 cm) y elevador optimizado i-Size (100-150 cm)
Mantenimiento y limpieza	Funda lavable a máquina a 30°C ciclo delicado; secado a baja temperatura; no usar disolventes, lejía ni limpieza química
Seguridad	No usar a contramarcha en asiento delantero con airbag activo; reemplazar después de un accidente; revisar regularmente el estado
Piezas de repuesto	Contactar al servicio de atención al cliente de Osann
Garantía	Consultar el manual del fabricante

Preguntas frecuentes - Four 360 SL Osann

¿Cómo instalar la silla en posición a contramarcha?

Para niños de 40 a 105 cm (máx. 18 kg), instale la silla en posición a contramarcha usando los conectores Isofix y la pata de apoyo. Asegúrese de que el airbag del asiento delantero esté desactivado. Use el arnés de 5 puntos de la silla para sujetar al niño.

¿A partir de qué edad se puede instalar al niño mirando hacia adelante?

El niño debe tener al menos 15 meses cumplidos y medir como mínimo 76 cm para ser instalado mirando hacia adelante. Esta posición está permitida hasta 150 cm.

¿Cómo girar la silla?

Tire de la palanca de ajuste situada en la parte delantera de la base mientras gira la unidad de asiento hacia la posición deseada. El giro de 360° facilita la instalación y el acceso al niño. Nunca conduzca con la silla en posición lateral.

¿Cómo ajustar el arnés de 5 puntos?

Para aflojar, presione el botón de ajuste y tire de las correas. Para apretar, tire de la lengüeta de ajuste frontal. Asegúrese de que las correas no estén torcidas y que estén bien ajustadas al cuerpo del niño.

¿Hasta qué talla usar la pata de apoyo?

La pata de apoyo es obligatoria para niños de 40 a 105 cm. Para la categoría 100-150 cm, no es necesaria y debe estar plegada.

¿Cómo guardar el arnés de 5 puntos para usar el cinturón del vehículo?

Para niños de 100 a 150 cm, hay que guardar el arnés de 5 puntos. Abra la funda trasera, desenganche las hombreras, pase las correas detrás de la funda, luego inserte la hebilla y el gancho en las ranuras previstas. Consulte el manual para más detalles.

¿Se puede instalar la silla sin Isofix para un niño de 100-150 cm?

Sí, es posible instalar la silla solo con el cinturón de 3 puntos del vehículo. Sin embargo, se recomienda el uso de los conectores Isofix para una mejor estabilidad.

¿Cómo lavar la funda de la silla?

La funda se lava a máquina a 30°C ciclo delicado. No usar lejía, productos químicos ni planchado. El secado en secadora es posible a baja temperatura.

¿Qué hacer en caso de accidente?

La silla de coche debe ser reemplazada si ha sufrido fuertes tensiones durante un accidente, incluso si no hay daños aparentes. Contacte al fabricante o al vendedor.

¿Puede el niño usar la silla con ropa de invierno gruesa?

Se recomienda evitar la ropa demasiado gruesa debajo del arnés, ya que puede comprimirse en un impacto y reducir la eficacia del cinturón. Vista al niño ligeramente y ajuste el cinturón lo más cerca del cuerpo.

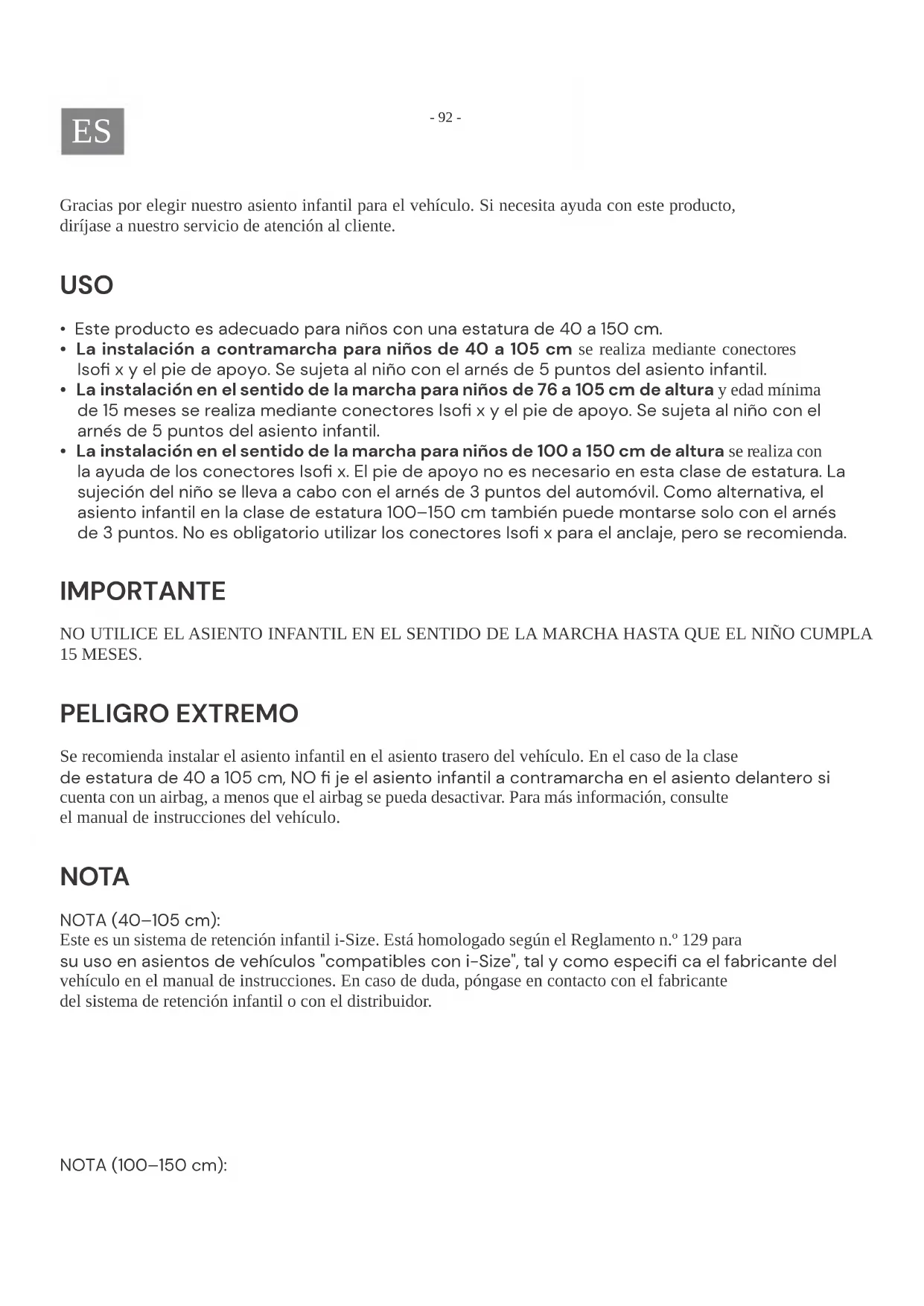

MANUAL DE USUARIO Four 360 SL Osann

Gracias por elegir nuestro asiento infantil para el vehículo. Si necesita ayuda con este producto, diríjase a nuestro servicio de atención al cliente.

USO

• Este producto es adecuado para niños con una estatura de 40 a 150 cm.
• La instalación a contramarcha para niños de 40 a 105 cm se realiza mediante conectores Isofi x y el pie de apoyo. Se sujeta al niño con el arnés de 5 puntos del asiento infantil.
• La instalación en el sentido de la marcha para niños de 76 a 105 cm de altura y edad mínima de 15 meses se realiza mediante conectores Isofi x y el pie de apoyo. Se sujeta al niño con el arnés de 5 puntos del asiento infantil.
• La instalación en el sentido de la marcha para niños de 100 a 150 cm de altura se realiza con la ayuda de los conectores Isofi x. El pie de apoyo no es necesario en esta clase de estatura. La sujeción del niño se lleva a cabo con el arnés de 3 puntos del automóvil. Como alternativa, el asiento infantil en la clase de estatura 100–150 cm también puede montarse solo con el arnés de 3 puntos. No es obligatorio utilizar los conectores Isofi x para el anclaje, pero se recomienda.

IMPORTANTE

NO UTILICE EL ASIENTO INFANTIL EN EL SENTIDO DE LA MARCHA HASTA QUE EL NIÑO CUMPLA 15 MESES.

PELIGRO EXTREMO

Se recomienda instalar el asiento infantil en el asiento trasero del vehículo. En el caso de la clase de estatura de 40 a 105 cm, NO fi je el asiento infantil a contramarcha en el asiento delantero si cuenta con un airbag, a menos que el airbag se pueda desactivar. Para más información, consulte el manual de instrucciones del vehículo.

NOTA

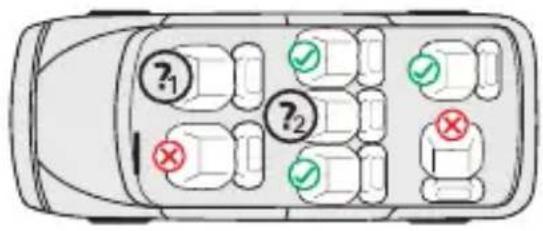

NOTA (40–105 cm):

Este es un sistema de retención infantil i-Size. Está homologado según el Reglamento n.º 129 para su uso en asientos de vehículos "compatibles con i-Size", tal y como especifica ca el fabricante del vehículo en el manual de instrucciones. En caso de duda, póngase en contacto con el fabricante del sistema de retención infantil o con el distribuidor.

NOTA (100–150 cm):

Se trata de un asiento elevador i-Size optimizado. Está homologado según el Reglamento n.º 129 para su uso principalmente en las "plazas de asiento i-Size" especificadas por los fabricantes de vehículos en el manual de instrucciones del vehículo. En caso de duda, póngase en contacto con el fabricante del sistema ampliado de retención infantil o con el distribuidor.

El asiento elevador i-Size optimizado también puede utilizarse en todos los asientos de la categoría "universal", siempre que no existan problemas de compatibilidad con el interior del vehículo.

En caso de duda, póngase en contacto con el fabricante del asiento infantil o con el distribuidor.

40-105 cm: solo si hay conectores ISOFIX. Para el uso adicional a contramarcha, solo si el airbag se puede des- activar.

100-150 cm: solo si hay disponible al menos un cinturón de 3 puntos conforme a ECE R16. Si existen conectores Isofi x, también pueden utilizarse de manera adicional. No está permitido asegurar al niño únicamente con un cinturón de 2 puntos.

La siguiente tabla proporciona información sobre los dispositivos y métodos de fi jación:

Clase de estatura	Sentido de montaje	Instalación Tipo Protección del niño
40–105 cm	A contra-marcha	Conectores Isofi x y pie de apoyo	i-Size	Arnés de 5 puntos del asiento infantil
76–105 cm	En el sentido de la marcha	Conectores Isofi x y pie de apoyo	i-Size	Arnés de 5 puntos del asiento infantil
100–150 cm	En el sentido de la marcha	Conectores Isofi x y cinturón de 3 puntos del vehículo	Asiento elevador i-Size	Cinturón de 3 puntos del vehículo
100–150 cm	En el sentido de la marcha	Cinturón de 3 puntos del vehículo	Asiento elevador i-Size	Cinturón de 3 puntos del vehículo

ADVERTENCIA

• Lea atentamente estas instrucciones antes del uso para garantizar la seguridad de su hijo. Conserve estas instrucciones. El incumplimiento de las instrucciones de este manual puede resultar en lesiones graves para su hijo.
• El asiento infantil puede utilizarse con el sistema propio de arnés de 5 puntos solo para niños de menos de 18 kg de peso y 105 cm de altura.
• El asiento infantil NO puede utilizarse con el sistema de arnés de 5 puntos para niños con un peso superior a 18 kg y una altura superior a 105 cm.
• El asiento infantil puede instalarse orientado en el sentido de la marcha y a contramarcha utilizando los conectores Isofi x y el pie de apoyo. Para su uso con un pie de apoyo, la altura máxima es de 105 cm y el peso máximo es de 18 kg. Importante: no lo instale en el sentido de la marcha antes de que el niño cumpla 15 meses.
• Para la instalación Isofi x: asegúrese de leer el manual del fabricante del vehículo.
• no utilice puntos de contacto de carga distintos a los descritos en las instrucciones y marcados en el sistema de retención infantil.
• No utilice este asiento infantil en casa. Ha sido diseñado exclusivamente para usar en un coche.
• Nunca deje a su hijo sin vigilancia en el asiento.
• No coloque el asiento infantil a contramarcha en un asiento delantero con el airbag activado. Esto puede provocar lesiones graves o la muerte.
• El asiento infantil debe sustituirse si ha sido sometido a cargas pesadas en caso de un accidente.
• Por razones de seguridad, el asiento infantil también debe estar fijado al vehículo, aunque no haya ningún niño en el asiento infantil.
• Asegúrese siempre de que todos los cinturones que sujetan el asiento infantil al vehículo estén bien apretados y que todos los cinturones que sujetan al niño estén adaptados al cuerpo del niño. Asegúrese también de que los cinturones no estén retorcidos.
• Las piezas de equipaje u otros objetos que puedan causar lesiones en caso de colisión deben estar debidamente asegurados.
• Los objetos rígidos y las piezas de plástico de un sistema de retención infantil se deben colocar e instalar de forma que no puedan quedar atrapados por un asiento móvil o una puerta del vehículo.
• Es importante que los cinturones situados más abajo aseguren fi rmemente la pelvis del niño. Para evitar el riesgo de caídas, su hijo debe tener siempre puesto el cinturón de seguridad.
• Es peligroso realizar cambios o adiciones al producto sin el consentimiento de la autoridad competente. El incumplimiento de las instrucciones de instalación del fabricante del sistema de retención infantil también conlleva riesgos para la seguridad de su hijo.
• Este asiento infantil está diseñado para niños con una estatura máxima de 150 cm. No sobre-cargue nunca el asiento infantil llevando más de un niño o cargas adicionales en él.
• El sistema de retención infantil no debe utilizarse sin la funda del asiento.
• La funda del asiento no debe sustituirse por otra que no sea la recomendada por el fabricante, pues esta es una parte integral del rendimiento de la retención.

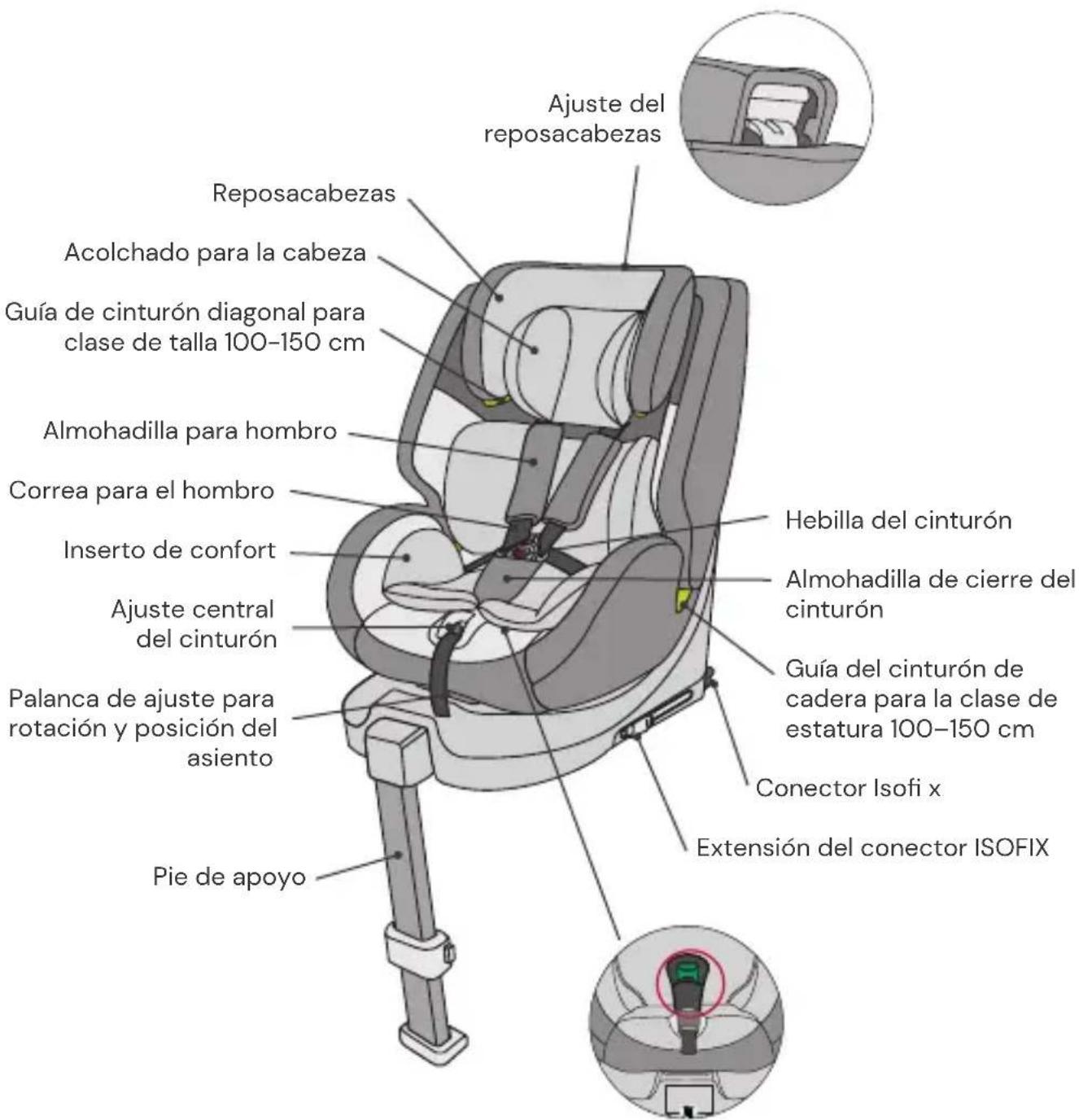

PIEZAS DEL ASIENTO

Gancho para cinturón subabdominal (guardado en el hueco del asiento)

USO DEL ASIENTO INFANTIL PARA AUTOMÓVIL

Ajuste del ángulo de inclinación del asiento infantil para automóvil

• Utilice una mano para accionar la palanca de ajuste situada en la parte inferior delantera de la carcasa del asiento.
• Con la otra mano, sostenga la carcasa del asiento y ajuste el ángulo.

El asiento se puede colocar de las siguientes maneras:

(Tenga en cuenta la etiqueta del asiento infantil)

A contramarcha,

estatura 40–75 cm, posición: R1

estatura 76–105 cm, posición: R2

En el sentido de la marcha,

estatura 76–105 cm,

edad mín. 15 meses:

4 posiciones (1 a 4)

En el sentido de la marcha, estatura:

100-125 cm: 4 posiciones (1-4)

126–150 cm: 1 posición (1)

Rotación del asiento infantil

• Con una mano, tire de la palanca de ajuste en la parte delantera de la base y con la otra mano gire la unidad del asiento en la dirección de desplazamiento deseada.
• La posición en el sentido de la marcha es adecuada solo para niños con una edad mínima de 15 meses y una altura mínima de 76 cm. La posición a contramarcha está diseñada para niños de 40 a 105 cm de altura y un peso máximo de 18 kg.
• La posición lateral solo sirve para facilitar la entrada del niño. Esta posición no debe utilizarse durante la conducción.

Ajustar el cinturón

• Para soltar el cinturón, presione el botón de ajuste del cinturón de la zona del asiento con una mano. Sujete la hebilla del cinturón con la otra mano y afl oje con cuidado las correas que lo sujetan.
• Tire de la lengüeta de ajuste frontal para apretar los cinturones. Asegúrese de que las correas no estén retorcidas.

Abrochar/desabrochar el cinturón

• Para desabrochar el cinturón, pulse el botón de la hebilla del mismo, saque las lengüetas de la hebilla y sepárelas.
• Para abrochar el cinturón, primero conecte las dos lengüetas de la hebilla del cinturón de seguridad e insértelas en la hebilla.

Acolchado para la cabeza y acolcha- do de confort

• El acolchado para la cabeza y el acolchado de confort están diseñados para bebés con una estatura de 40 a 75 cm.
• Retire ambos acolchados en cuanto su hijo haya superado la estatura especifi cada.

Ajustar el reposacabezas

• Afl oje el cinturón y tire de la palanca de ajuste del reposacabezas situada en el respaldo del asiento infantil. Mueva el reposacabezas hasta que encaje a la altura correcta.
• Asegúrese de que las correas de los hombros salgan del asiento infantil justo por encima de los hombros de su hijo.
• Suelte la palanca y asegúrese de que el reposacabezas esté encajado.

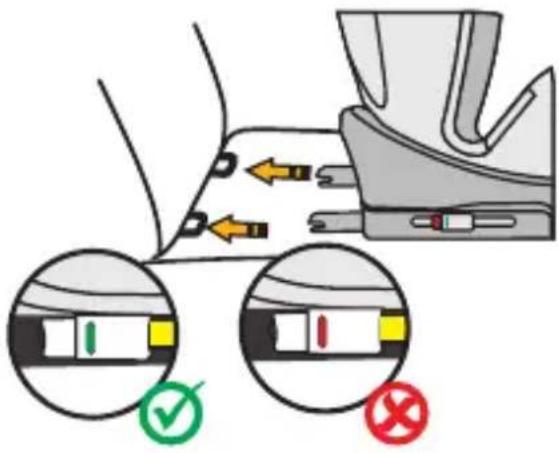

• Pulse los dos botones laterales del conector Isofi x para ampliar la longitud de los conectores Isofi x.
• Pase los soportes Isofix por los conectores Isofi x del asiento del vehículo y encájelos.
• Empuje el asiento infantil fi rmemente contra el respaldo del asiento del vehículo. Asegúrese de que ambos indicadores Isofi x estén en verde.

Pie de apoyo para la clase de estatura 40–105 cm

• Despliegue el pie de apoyo debajo del asiento infantil. Para niños con una estatura de hasta 105 cm, el asiento infantil puede utilizarse solo con el pie de apoyo Isofi x extendido junto con los conectores Isofi x.
• Pulse los botones laterales para ajustar la altura del soporte y extender el soporte telescópico. Asegúrese de que esté completamente asentado en el espacio para los pies de su coche.
• Asegúrese de que el indicador del pie de apoyo esté en verde.
• Clase de estatura 100–150 cm: El pie de apoyo no es necesario en esta clase de estatura. Pliegue el pie de apoyo.

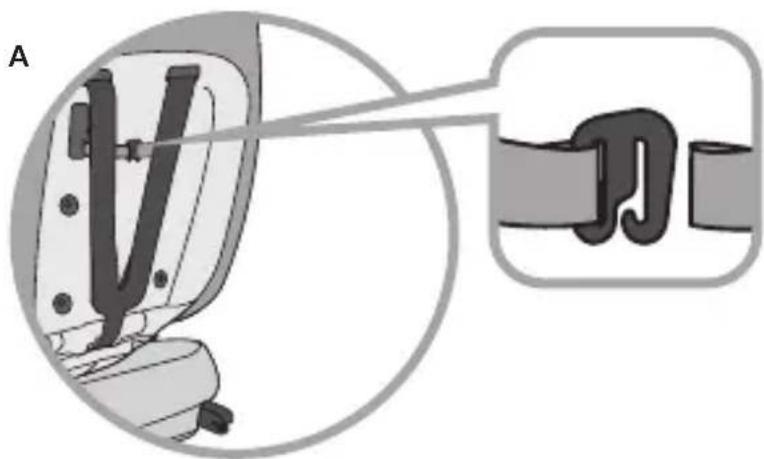

Guardar el arnés de 5 puntos para la clase de estatura 100–150 cm

• Abra la funda del asiento en la parte posterior del asiento infantil y desenrosque las hombreras de sus ganchos (Fig. A). Abra las hombreras en los botones de presión para poder retirarlas completamente del asiento infantil (Fig. B).
• Afl oje el sistema de cinturones hasta la longitud máxima.
• Abra la funda en la zona trasera desabrochando los botones y pliéguela. Doble también la parte inferior de la funda del reposacabezas hacia un lado (Fig. C).
• Abra el sistema de arnés y coloque las correas de los hombros detrás de la funda.
• Retire con cuidado la funda de la zona del asiento para poder pasar la hebilla del cinturón de seguridad por la abertura de la funda del asiento.
• Retire el gancho verde del cinturón subabdominal del hueco de la zona del asiento (Fig. D).
• Introduzca las lengüetas de la hebilla del cinturón en la hebilla del cinturón y pase el cinturón de sujeción desde la hebilla del cinturón por la ranura hacia el hueco (Fig. E).
• Doble la correa de sujeción de la hebilla del cinturón junto con la abrazadera metálica y coló-quela en el hueco de la zona del asiento (Fig. F).
• A continuación, ensarte primero la abrazadera metálica del gancho verde del cinturón subabdominal en la ranura de la que previamente ha sacado la hebilla del cinturón (Fig. G). Asegúrese de que la abrazadera metálica está bien ensartada y que la correa de sujeción del gancho verde del cinturón subabdominal sale correctamente de la ranura (Fig. H).
• Pase el gancho verde del cinturón subabdominal por la ranura de la funda.
• Vuelva a colocar la funda sobre la zona del asiento, asegurándose de que esta se sitúa en su muesca.
• Vuelva a plegar la parte inferior de la funda del reposacabezas y la funda del respaldo y ciérrela con sus botones a presión.
• Guarde las almohadillas retiradas en un lugar seguro para su uso posterior.

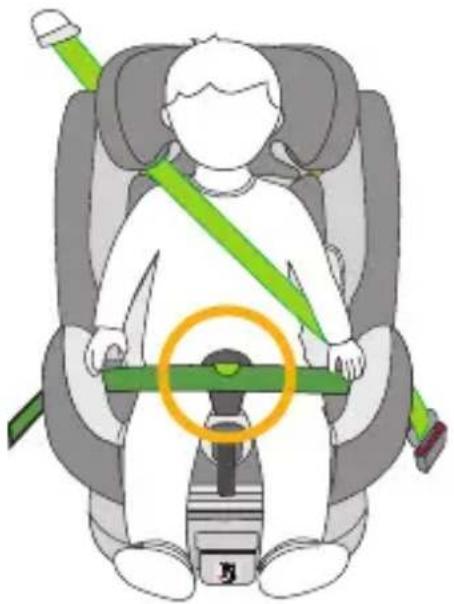

Ganchos del cinturón subabdominal para la clase de estatura 100-150 cm

• Al abrochar el cinturón de seguridad del niño, asegúrese de que el cinturón subabdominal de 3 puntos del automóvil pase por dentro del gancho del cinturón subabdominal. Asegúrese de que la correa no esté retorcida.
• ADVERTENCIA: El cinturón diagonal no debe pasar por dentro del gancho del cinturón subabdominal.
• El uso del gancho del cinturón subabdominal es opcional.

Para garantizar una larga vida útil del asiento infantil, no utilice disolventes ni productos de limpieza abrasivos o agresivos para limpiarlo. Compruebe la resistencia del tejido y de las costuras después de cada lavado. Cuando lave el tejido, siga cuidadosamente las instrucciones de la etiqueta (véase a continuación).

Lavar a 30 °C, programa para prendas delicadas

NO planchar

NO utilizar lejía

NO limpiar en seco

Secado en secadora a baja temperatura

MANTENIMIENTO

Compruebe regularmente el estado del producto para comprobar si está dañado. En caso de daños, el asiento infantil no debe seguir utilizándose y debe guardarse fuera del alcance de los niños.

Si tiene alguna duda o problema, póngase en contacto con el servicio de atención al cliente de Osann: [phone].

INSTALACIÓN DEL ASIENTO INFANTIL

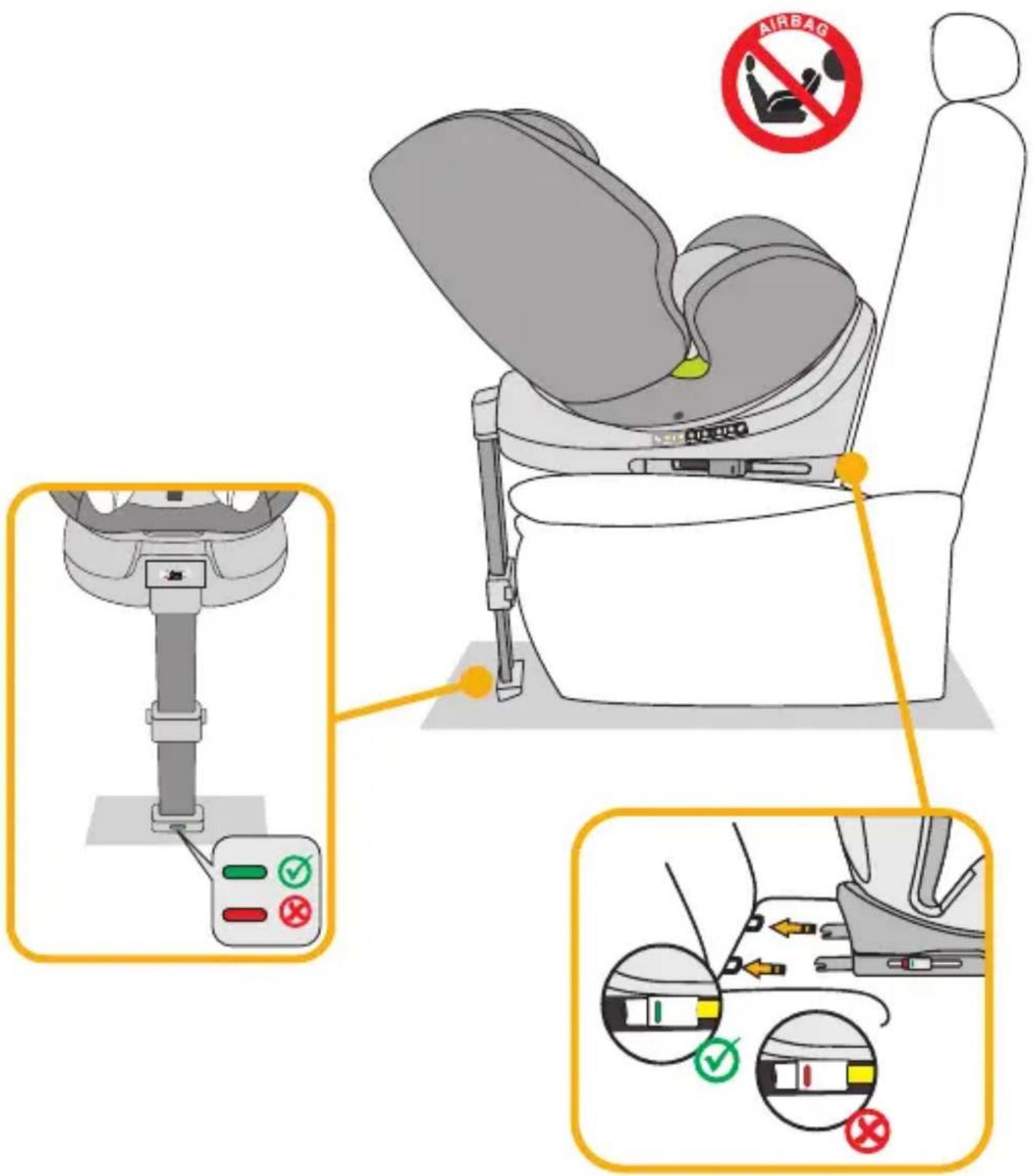

1) Clase de estatura 40–105 cm, máx. 18 kg, a contramarcha

1. Coloque el asiento infantil en la posición de reclinación máxima y gírelo de modo que apunte a la posición de asiento R1 40–75 cm a contramarcha. Si la altura de su hijo supera los 75 cm, cambie a la posición de asiento R2 – 76–105 cm.
2. Pulse los dos botones laterales del conector Isofix para ampliar la longitud de los conectores Isofi x.
3. Despliegue el pie de apoyo debajo del asiento infantil.
4. Pase los soportes Isofix por los conectores Isofix del asiento del vehículo y encájelos.
5. Empuje el asiento infantil firmemente contra el respaldo del asiento del vehículo. Asegúrese de que ambos indicadores Isofi x estén en verde.
6. Ajuste la altura del pie de apoyo y asegúrese de que esté completamente asentado en el espacio para los pies de su coche.
7. Asegúrese de que el indicador del pie de apoyo cambie a verde.
8. Para sentar cómodamente a su hijo, gire el asiento infantil hacia la puerta del automóvil.
9. Suelte la hebilla del asiento infantil y coloque los cinturones en la parte exterior del asiento.
   10.Coloque al niño en el asiento infantil.
10. Ajuste la altura del reposacabezas como se ha descrito anteriormente.
11. Cierre de nuevo la hebilla del cinturón hasta que encaje de forma audible.
12. Tire de la lengüeta de ajuste frontal para apretar los cinturones.
13. Asegúrese de que las correas no estén retorcidas.
14. Gire el asiento a la posición a contramarcha. Compruebe que el asiento infantil esté bloqueado en esta posición.

INSTALACIÓN DEL ASIENTO INFANTIL

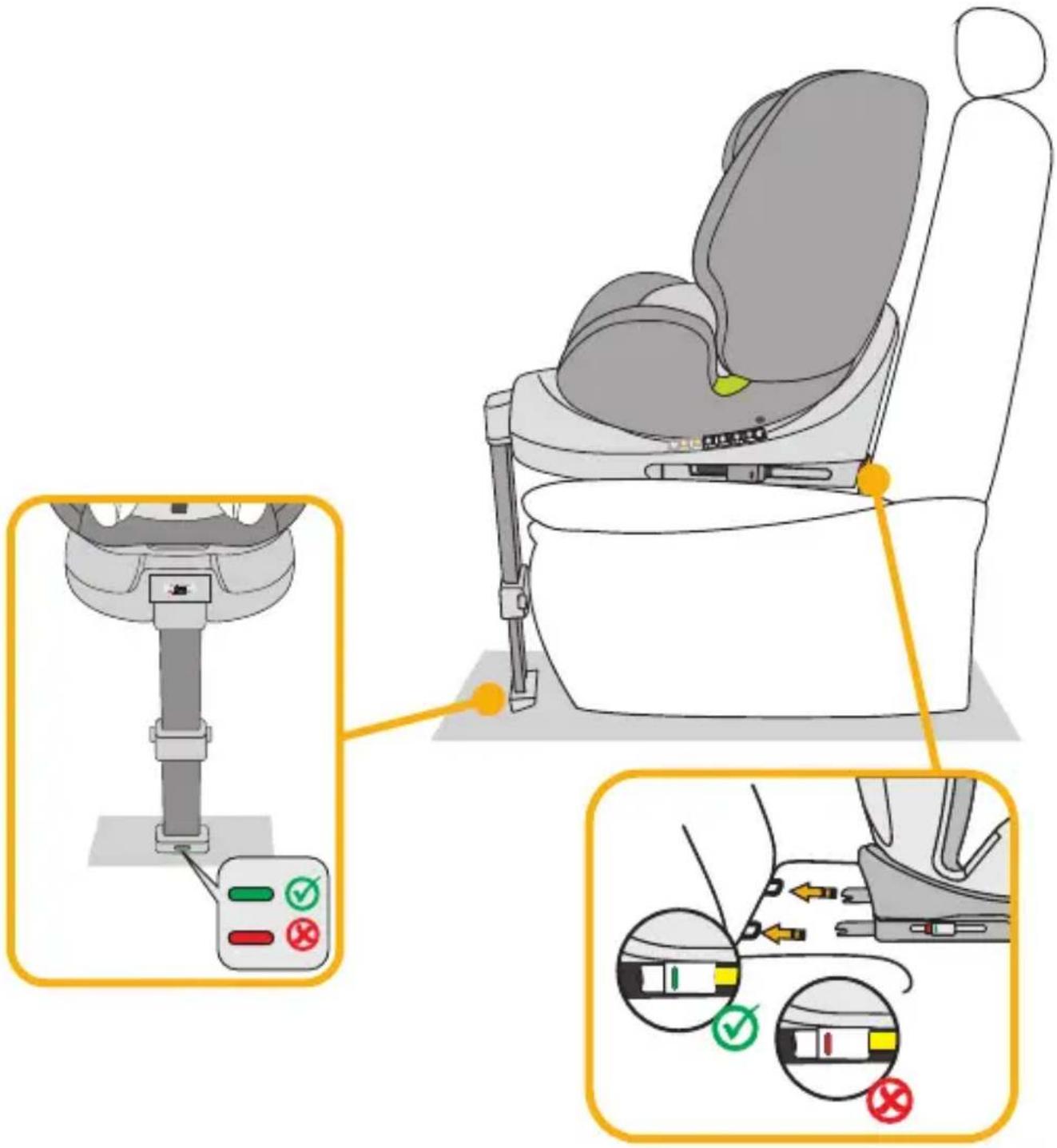

2) Clase de estatura 76–105 cm, mín. 15 meses, máx. 18 kg, en el sentido de la marcha

1. Pulse los dos botones laterales del conector Isofix para ampliar la longitud de los conectores Isofi x.
2. Despliegue el pie de apoyo debajo del asiento infantil.
3. Pase los soportes Isofix por los conectores Isofix del asiento del vehículo y encájelos.
4. Empuje el asiento infantil firmemente contra el respaldo del asiento del vehículo. Asegúrese de que ambos indicadores Isofi x cambien a verde.
5. Ajuste la altura del pie de apoyo y asegúrese de que esté completamente asentado en el espacio para los pies de su coche.
6. Asegúrese de que el indicador del pie de apoyo esté en verde.
7. El asiento infantil tiene 4 posiciones de asiento ajustables en el sentido de la marcha.
8. Para sentar cómodamente a su hijo, gire el asiento infantil hacia la puerta del automóvil.
9. Suelte la hebilla del asiento infantil y coloque los cinturones en la parte exterior del asiento.
10. Coloque al niño en el asiento infantil.
11. Ajuste la altura del reposacabezas como se ha descrito anteriormente.
12. Cierre de nuevo la hebilla del cinturón hasta que encaje de forma audible.
13. Tire de la lengüeta de ajuste frontal para apretar los cinturones. Asegúrese de que las correas no estén retorcidas.
14. Gire el asiento a la posición en el sentido de la marcha. Compruebe que el asiento infantil esté bloqueado en esta posición.

INSTALACIÓN DEL ASIENTO INFANTIL

3) Clase de estatura 100–150 cm, en el sentido de la marcha

1. Primero pliegue el pie de apoyo. El pie de apoyo no es necesario en esta clase de estatura.
2. El arnés de 5 puntos del asiento infantil debe guardarse como se ha descrito anteriormente. No es necesario en esta clase de tamaño.
   3.Instale el gancho del cinturón subabdominal como se ha descrito anteriormente.
3. Pulse los dos botones laterales del conector Isofix para ampliar la longitud de los conectores Isofi x.
4. Pase los conectores Isofix por los soportes Isofix del asiento del vehículo y encájelos en su sitio.
5. Empuje el asiento infantil firmemente contra el respaldo del asiento del vehículo. Asegúrese de que ambos indicadores Isofi x cambien a verde.
6. Pase el cinturón diagonal del cinturón de 3 puntos del automóvil por la guía del cinturón diagonal del reposacabezas del asiento infantil.
7. Pase el cinturón subabdominal del cinturón de 3 puntos del automóvil a través de la primera guía del cinturón subabdominal en la zona del asiento del niño.
8. Para sentar cómodamente a su hijo, gire el asiento infantil hacia la puerta del automóvil.
9. Coloque al niño en el asiento infantil.
10. Ajuste la altura del reposacabezas de manera que la cabeza del niño quede completamente dentro del reposacabezas y el cinturón diagonal salga por la guía del cinturón a la altura de los hombros del niño.
11. Gire el asiento a la posición en el sentido de la marcha. Compruebe que el asiento infantil esté bloqueado en esta posición.
12. Cierre la hebilla del cinturón de 3 puntos hasta que oiga un clic.
13. Asegúrese de que el cinturón subabdominal pase por dentro del gancho del cinturón subabdominal. El uso del gancho del cinturón subabdominal es opcional.
14. Asegúrese de que tanto el cinturón diagonal como el cinturón subabdominal pasan por la segunda guía del cinturón subabdominal del asiento infantil, que está orientada hacia la hebilla del cinturón de seguridad del automóvil.
15. Tire de la correa diagonal para apretarla firmemente. Asegúrese de que los cinturones no estén retorcidos.
16. El asiento infantil tiene las siguientes posiciones de asiento ajustables en el sentido de la marcha: 100–125 cm: 4 posiciones (1 a 4); 126–150 cm: 1 posición (1).

Instalación sin Isofi x:

Como alternativa, el asiento infantil en la clase de estatura 100–150 cm también puede montarse solo con el cinturón de 3 puntos. No es obligatorio utilizar los conectores Isofi x para el anclaje, pero se recomienda.
