INSTRUKCJA OBSŁUGI Four 360 SL Osann

Dziękujemy za wybranie naszego fotelika samochodowego dla dzieci. Aby uzyskać pomoc wzwiązku zniniejszym produktem, należy zwrócić się do naszego działu obsługi klienta. ZASTOSOWANIE

• Produkt jest przeznaczony dla dzieci o wzroście od 40 do 150 cm.

• Montaż tyłem do kierunku jazdy przy wzroście od 40 do 105 cm odbywa się za pomocą łącz- ników Isofi x i podstawy. Dziecko zapinane jest 5-punktowym pasem bezpieczeństwa fotelika samochodowego.

• Montaż przodem do kierunku jazdy przy wzroście od 76 do 105 cm i minimalnego wieku 15 miesięcy odbywa się za pomocą łączników Isofi x i podstawy. Dziecko zapinane jest 5-punkto- wym pasem bezpieczeństwa fotelika samochodowego.

• Montaż przodem do kierunku jazdy przy wzroście od 100 do 150 cm odbywa się za pomocą łączników Isofi x. W przypadku tego przedziału wzrostu nie jest wymagana podstawa. Dziecko jest zapinane 3-punktowym pasem bezpieczeństwa samochodu. Alternatywnie dziecięcy fo- telik samochodowy w przedziale wzrostu 100-150 cm może być również zamontowany tylko 3-punktowym pasem bezpieczeństwa. Połączenie za pomocą łączników Isofi x nie jest koniecz- ne, ale zalecane.

Zaleca się zainstalowanie dziecięcego fotelika samochodowego na tylnym siedzeniu pojazdu. NIE należy montować dziecięcego fotelika samochodowego zwróconego tyłem do kierunku jazdy w przedziale wzrostu 40-105 cm na przednim siedzeniu, gdzie znajduje się poduszka powietrzna. Wyjątek stanowi sytuacja, gdy poduszkę powietrzną można dezaktywować. W tej kwestii należy zapoznać się z informacjami zawartymi w instrukcji obsługi pojazdu. INFORMACJA INFORMACJA (40-105 cm): To jest system przytrzymujący dla dzieci i-Size. Jest on dopuszczony zgodnie z regulacją nr 129 dla użytkowania na siedzeniach pojazdów „zgodnych z i-Size”, według zaleceń producenta pojaz- du podanych w instrukcji obsługi pojazdu. W razie wątpliwości należy zwrócić się do producenta systemu przytrzymującego dla dzieci lub do sprzedawcy.- 129 -

Przedział wzrostu Kierunek montażu Instalacja Typ Zabezpieczenie dziecka 40–105 cm Tyłem do kierunku jazdy Łączniki ISOFIX ipodstawa i-Size 5-punktowy pas fotelika samo- chodowego 76-105 cm Przodem do kierunku jazdy Łączniki ISOFIX ipodstawa i-Size 5-punktowy pas fotelika samo- chodowego 100-150 cm Przodem do kierunku jazdy Łączniki Isofi x i 3-punktowy pas bezpieczeństwa samochodu i-Size Booster seat 3-punktowy pas bezpieczeń- stwa samochodu 100-150 cm Przodem do kierunku jazdy 3-punktowy pas bezpieczeństwa samochodu i-Size Booster seat 3-punktowy pas bezpieczeń- stwa samochodu Poniższa tabela zawiera informacje o elementach mocujących i metodach mocowania:

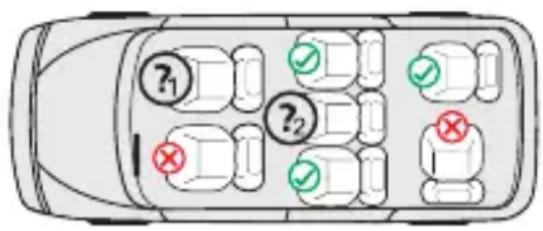

40-105 cm: Tylko jeśli złącza ISOFIX są na wyposażeniu. W przypadku użytkowania tyłem do kierunku jazdy tylko wtedy, gdy można dezaktywować poduszkę powietrzną. 100-150 cm: Tylko jeśli na wyposażeniu jest co najmniej 3-punktowy pas bezpieczeństwa zgodny z ECE R16. Jeśli na wyposażeniu są łączniki Isofi x, można je również wy- korzystać dodatkowo. Zabezpieczenie dziecka samym pasem 2-punktowym jest niedozwolone. INFORMACJA (100-150 cm): Jest to zoptymalizowane podwyższenie fotelika dziecięcego i-Size. Jest ono dopuszczone zgod- nie z regulacją nr 129 do użytku przede wszystkim na „siedzeniach i-Size” określonych przez pro- ducentów pojazdów w instrukcji użytkowania pojazdu. W razie wątpliwości należy zwrócić się do producenta rozszerzonego systemu przytrzymującego dla dzieci lub do sprzedawcy. Zoptymalizowane podwyższenie fotelika dziecięcego i-Size można również stosować na wszystkich siedzeniach kategorii „uniwersalnej”, o ile nie jest to sprzeczne z wyposażeniem wnętrza pojazdu. W razie wątpliwości należy skontaktować się z producentem fotelika samochodowego lub ze sprzedawcą.- 130 -

• Aby zapewnić bezpieczeństwo dziecka, prosimy o dokładne zapoznanie się zniniejszą instruk- cją przed rozpoczęciem użytkowania produktu. Instrukcję należy zachować. Nieprzestrzeganie poleceń zawartych w niniejszej instrukcji może spowodować poważne obrażenia ciała dziecka.

• Fotelik dzieciećy może być używany z własnym 5-punktowym systemem pasów bezpieczeń- stwa tylko na potrzeby dzieci omasie ciała poniżej 18 kg oraz wzroście do 105 cm.

• Fotelik NIE może być używany z5-punktowym systemem pasów bezpieczeństwa w przypadku dzieci omasie ciała powyżej 18 kg oraz wzroście cm powyżej 105 cm.

• Fotelik dziecięcy można montować przodem lub tyłem do kierunku jazdy za pomocą łączników Isofi x i podstawy. Maksymalny wzrost dziecka dla użytkowania z podstawą to 105 cm, a maksy- malna waga ciała to 18 kg. Ważna informacja: Fotelika nie należy montować wpozycji przodem do kierunku jazdy, dopóki dziecko nie ukończy 15 miesięcy.

• W przypadku montażu Isofi x: Należy zapoznać się z instrukcją producenta samochodu.

• Nie wolno korzystać z żadnych innych nośnych punktów styku niż te, które zostały opisane w instrukcji i zostały oznaczone wsystemie przytrzymującym dla dzieci.

• Dziecięcego fotelika samochodowego nie używać wdomu. Fotelik został zaprojektowany wy- łącznie z myślą o użytkowaniu wsamochodzie.

• Nigdy nie pozostawiać dziecka w foteliku bez opieki.

• Nie umieszczać samochodowego fotelika dziecięcego tyłem do kierunku jazdy naprzednim siedzeniu zaktywną poduszką powietrzną. Może to prowadzić do poważnych obrażeń ciała lub śmierci.

• Fotelik samochodowy należy wymienić, jeśli podczas wypadku został narażony na duże ob- ciążenia.

• Ze względów bezpieczeństwa dziecięcy fotelik samochodowy musi być przymocowany do po- jazdu, nawet jeśli w foteliku nie ma dziecka.

• Zawsze należy się upewnić, że wszystkie pasy mocujące dziecięcy fotelik samochodowy do pojazdu są dobrze założone i że wszystkie pasy mocujące dziecko są dopasowane do ciała dziecka. Ponadto należy się upewnić, że pasy nie są poskręcane.

• Bagaż lub inne przedmioty, które w przypadku zderzenia mogą spowodować obrażenia ciała, muszą być odpowiednio zabezpieczone.

• Sztywne przedmioty i elementy ztworzywa sztucznego systemu przytrzymującego dla dzieci należy umieszczać imontować wtaki sposób, aby nie mogły zostać przytrzaśnięte przez rucho- me siedzenie lub drzwi pojazdu.

• Ważne jest, aby dolne pasy bezpieczeństwa mocno trzymały miednicę dziecka. Aby uniknąć ryzyka upadku, dziecko zawsze powinno mieć zapięte pasy.

• Wprowadzanie zmian lub modyfi kacji w produkcie bez zgody właściwej instancji jest niebez- pieczne. Nieprzestrzeganie instrukcji montażu producenta systemu zabezpieczeń dzieci stwa- rza również zagrożenie dla bezpieczeństwa dziecka.

• Fotelik dziecięcy został zaprojektowany dla dzieci o maksymalnym wzroście 150 cm. Nigdy nie przeciążać fotelika, przewożąc w nim więcej niż jedno dziecko lub dodatkowe ładunki.

• Nie wolno używać systemu zabezpieczeń dziecka bez pokrowca.

• Pokrowca nie można zastąpić innym niż zalecany przez producenta, ponieważ stanowi on inte- gralną część systemu przytrzymującego dla dzieci.- 131 -

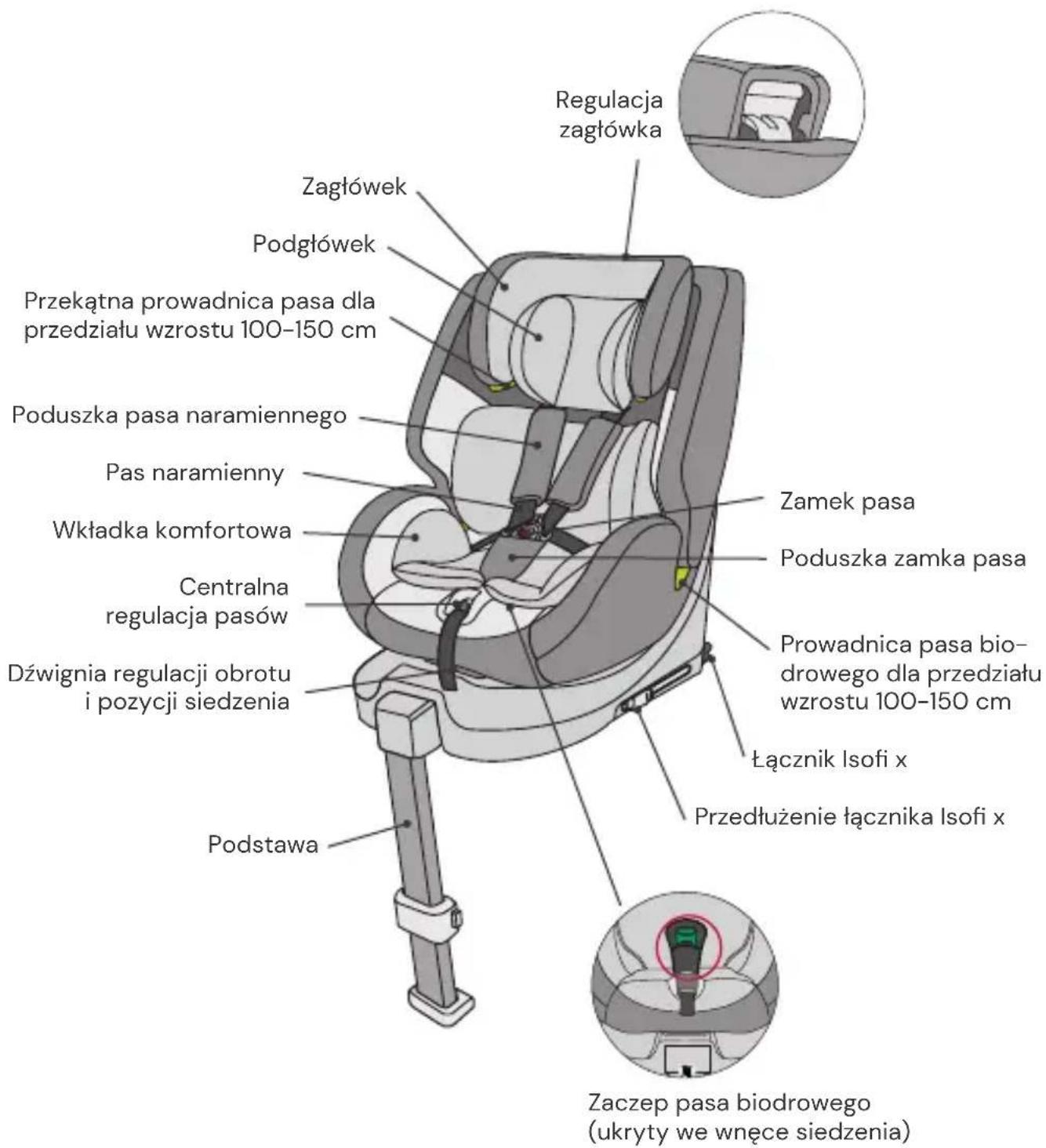

ELEMENTY FOTELIKA Zagłówek Poduszka pasa naramiennego Wkładka komfortowa Centralna regulacja pasów Podstawa Dźwignia regulacji obrotu i pozycji siedzenia Łącznik Isofi x Podgłówek Pas naramienny Zamek pasa Poduszka zamka pasa Regulacja zagłówka Przedłużenie łącznika Isofi x Prowadnica pasa bio- drowego dla przedziału wzrostu 100-150 cm Przekątna prowadnica pasa dla przedziału wzrostu 100-150 cm Zaczep pasa biodrowego (ukryty we wnęce siedzenia)- 132 -

Regulacja kąta dziecięcego nachyle- nia samochodowego fotelika

• Jedną ręką należy operować dźwignią regulacji wdolnej przedniej części korpusu fotelika.

• Drugą ręką przytrzymać korpus fotelika iusta- wić kąt nachylenia. Możliwe są następujące pozycje fotelika: (zwrócić uwagę na etykietę znajdującą się na fo- teliku dziecięcym) Tyłem do kierunku jazdy Wzrost 40-75 cm, pozycja: R1 Wzrost 76-105 cm, pozycja: R2 Przodem do kierunku jazdy, wzrost 76-105 cm, wiek co najmniej 15 miesięcy: 4 pozycje (od 1 do 4) Przodem do kierunku jazdy, wzrost: 100-125 cm: 4 pozycje (1-4) 126-150 cm: 1 pozycja (1) Obracanie dziecięcego fotelika samochodowego

• Jedną ręką pociągnąć dźwignię regulacji z przodu podstawy. Drugą ręką można obróć siedzisko w żądanym kierunku.

• Pozycja przodem do kierunku jazdy jest od- powiednia tylko dla dzieci w wieku 15 miesię- cy istarszych, owzroście co najmniej 76 cm. Pozycja tyłem do kierunku jazdy jest przezna- czona dla dzieci o wzroście od 40 do 105 cm i maksymalnej wadze 18 kg.

• Pozycja boczna ma jedynie ułatwić dziecku wsiadanie. Pozycja ta nie może być używana podczas jazdy.- 133 -

• Aby poluzować pas, należy wcisnąć jedną ręką przycisk do regulacji pasa w obszarze siedzi- ska. Drugą ręką chwycić zamek pasa iostroż- nie poluzować zapięte pasy.

• Aby naprężyć pasy, należy pociągać za przed- nią zakładkę regulacyjną. Upewnić się, że pasy nie są poskręcane. Odpinanie/zapinanie pasa

• Aby odblokować pas, należy wcisnąć przycisk na zamku pasa, wyciągnąć zapięcia sprzączki i rozłączyć je.

• Aby zablokować pas, należy najpierw połączyć obydwa zapięcia sprzączki, a następnie włożyć je razem do zamka pasa. Podgłówek i wkładka komfortowa

• Podgłówek i wkładka komfortowa są przezna- czone dla niemowląt o wzroście od 40 do 75 cm.

• Obydwie wkładki należy usunąć, gdy tylko dziecko przekroczy podany wzrost.- 134 -

• Poluzować pas i pociągnąć za dźwignię regu- lacji zagłówka z tyłu dziecięcego fotelika sa- mochodowego. Przesunąć zagłówek, tak aby zatrzasnął się na właściwej wysokości.

• Upewnić się, że pasy naramienne są wypro- wadzone z fotelika samochodowego tuż nad ramionami dziecka.

• Puścić dźwignię i upewnić się, że zagłówek jest zablokowany.- 135 -

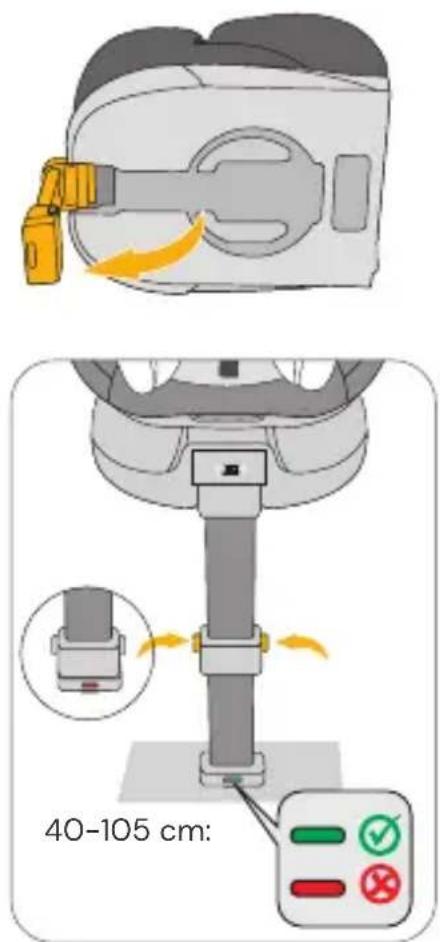

Podstawa dla przedziału wzrostu 40- 105 cm

• Rozłożyć podstawę pod dziecięcym fotelikiem samochodowym. W przypadku dzieci o wzro- ście do 105 cm fotelik samochodowy może być używany tylko z rozłożoną podstawą Isofi x zastosowaną z łącznikami Isofi x.

• Wcisnąć boczne przyciski służące do regulacji wysokości podstawy i wysunąć teleskopową podstawę. Upewnić się, że spoczywa ona cał- kowicie w przestrzeni na nogi w samochodzie.

• Upewnić się, że wskaźnik na podstawie ma ko- lor zielony.

• Przedział wzrostu 100–150 cm: W przypadku tego przedziału wzrostu nie jest wymagana podstawa. Złożyć podstawę. Łączniki Isofi x

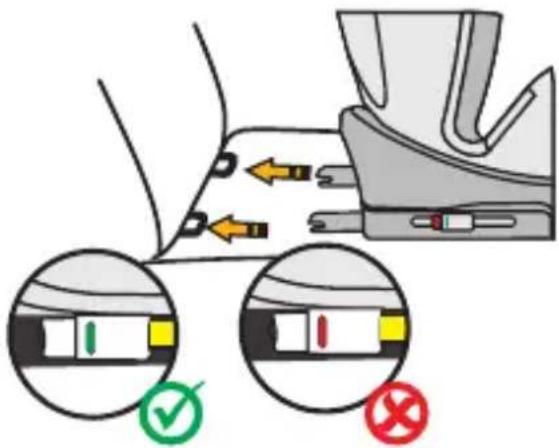

• Aby wysunąć łączniki Isofi x, wcisnąć oba boczne przyciski łączników Isofi x.

• Wprowadzić łączniki Isofi x w uchwyty Isofi x na siedzeniu samochodowym, tak aby uległy zablokowaniu.

• Dosunąć dobrze dziecięcy samochodowy fo- telik do oparcia siedzenia samochodowego. Sprawdzić, czy oba wskaźniki Isofi x mają kolor zielony. 40-105 cm:- 136 -

Chowanie 5-punktowego pasa dla przedziału wzrostu 100-150 cm

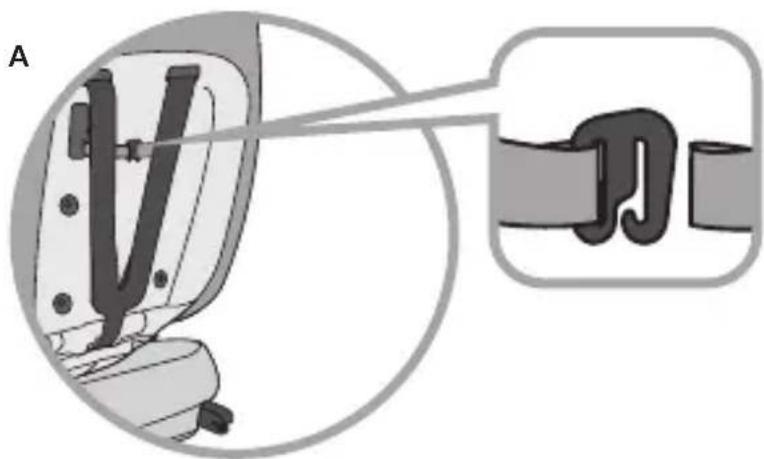

• Odpiąć pokrowiec siedziska z tyłu fotelika samochodowego dla dzieci i odczepić poduszki na- ramienne z zaczepów (rys. A). Odpiąć poduszki naramienne na zatrzaskach tak, by można było całkowicie wyciągnąć poduszki naramienne z fotelika dziecięcego (rys. B).

• Poluzować system pasów bezpieczeństwa do maksymalnej długości.

• Otworzyć pokrowiec w tylnej części za pomocą wciskanych przycisków i rozłożyć go. Złożyć również dolną część pokrowca zagłówka na bok (rys. C).

• Otworzyć system pasów i umieścić pasy naramienne za pokrowcem.

• Ostrożnie zdjąć pokrowiec z siedziska fotelika, tak aby można było przełożyć zamek pasa przez otwór w pokrowcu.

• Wyciągnąć zielony zaczep pasa biodrowego z wnęki w siedzisku (rys. D).

• Włożyć zaczepy klamry pasa do zamka pasa i przewlec pas mocujący zamka pasa przez szcze- linę w kierunku wnęki (rys. E).

• Złożyć pasek mocujący zamka pasa razem z metalową klamrą i umieścić go we wnęce w ob- szarze siedzenia (rys. F).

• Następnie należy najpierw umieścić metalowy zaczep zielonego haka pasa biodrowego w szczelinie, z której wcześniej wyciągnięto zamek pasa (rys. G). Upewnić się, że metalowa klamra jest prawidłowo nawleczona, a pas mocujący zielonego zaczepu pasa biodrowego prawidłowo wychodzi ze szczeliny (rys. H).

• Przełóż zielony zaczep pasa biodrowego przez szczelinę w pokrowcu.

• Wywinąć pokrowiec z powrotem na miejsce do siedzenia i upewnić się, że znajduje się we wła- ściwym nacięciu.

• Ponownie złożyć dolną część pokrowca zagłówka i pokrowiec tylnej części w górę i zapiąć go za pomocą zatrzasków.

• Zachować usunięte poduszki do ponownego użytku w przyszłości.

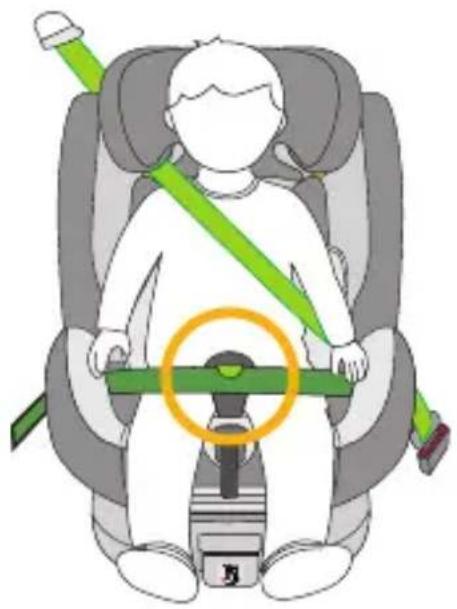

Zaczepy pasa biodrowego dla prze- działu wzrostu 100-150 cm

• Podczas zapinania pasa bezpieczeństwa dziecka należy upewnić się, że pas biodrowy 3-punktowego pasa bezpieczeństwa samo- chodu przebiega wewnątrz zaczepu pasa biodrowego. Upewnić się, że pas nie jest po- skręcany.

• OSTRZEŻENIE: Pas ukośny nie może przebie- gać wewnątrz zaczepu pasa biodrowego.

• Korzystanie z zaczepu pasa biodrowego jest opcjonalne.- 139 -

CZYSZCZENIE Aby zapewnić długą żywotność dziecięcego fotelika samochodowego, do jego czyszczenia nie należy używać rozpuszczalników, środków do szorowania ani agresywnych środków czyszczących. Po każdym praniu należy sprawdzać trwałość tkaniny i szwów. Podczas prania materiału postępo- wać zgodnie zinstrukcjami na etykiecie (patrz poniżej). SERWISOWANIE Regularnie sprawdzać stan produktu pod kątem ewentualnych uszkodzeń. W przypadku uszko- dzenia nie wolno używać dziecięcego fotelika samochodowego i należy go przechowywać w miej- scu niedostępnym dla dzieci. W przypadku jakichkolwiek pytań lub problemów prosimy o kontakt z Działem Obsługi Klienta Osann, tel. [phone]. NIE wybielać Suszyć w suszarkach bębno- wych w niskiej temperaturze Prać w temperaturze 30°C, program delikatny NIE prasować NIE czyścić chemicznie

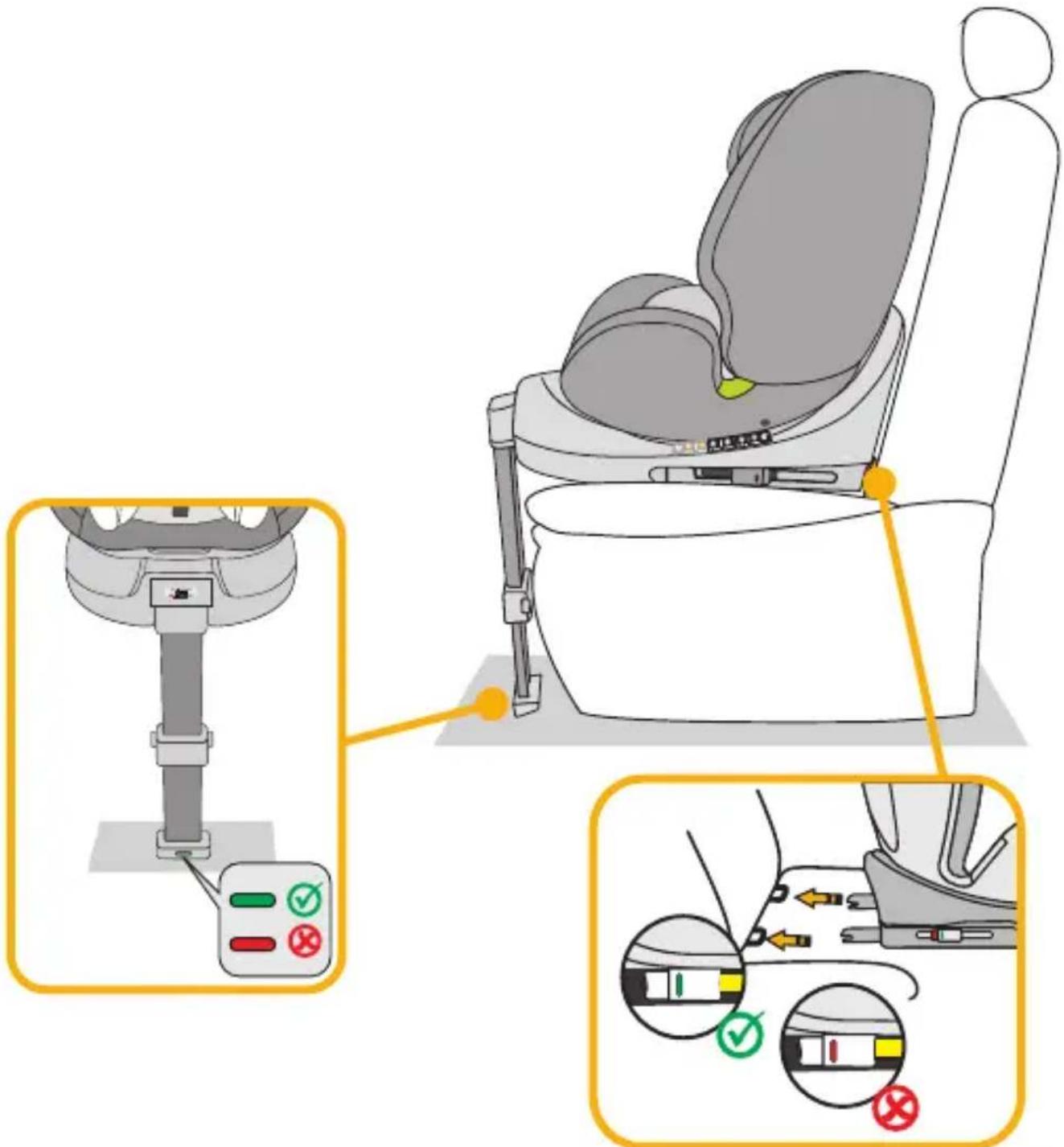

1) Przedział wzrostu 40-105 cm, maks. 18 kg, tyłem do kierunku jazdy- 141 -

1 . Ustawić dziecięcy fotelik samochodowy w maksymalnie rozłożonej pozycji iobrócić go tak, aby był ustawiony tyłem do kierunku jazdy i skierowany do pozycji siedzącej R1 - 40-75 cm. Jeśli wzrost dziecka przekracza 75 cm, przestawić fotelik na pozycję siedzącą R2 - 76-105 cm. 2 . Aby wysunąć łączniki Isofi x, wcisnąć oba boczne przyciski łączników Isofi x. 3 . Rozłożyć podstawę pod dziecięcym fotelikiem samochodowym. 4 . Wprowadzić łączniki Isofi x w uchwyty Isofi x w siedzeniu samochodowym, tak by uległy za- blokowaniu. 5 . Dosunąć dobrze dziecięcy samochodowy fotelik do oparcia siedzenia samochodowego. Sprawdzić, czy oba wskaźniki Isofi x mają kolor zielony. 6 . Dostosować wysokość podstawy i upewnić się, że spoczywa ona całkowicie w przestrzeni na nogi w samochodzie. 7 . Upewnić się, że wskaźnik na podstawie przełączył się nakolor zielony. 8 . W celu wygodnego wkładania dziecka obrócić fotelik dziecięcy w kierunku drzwi samochodu. 9 . Poluzować sprzączkę pasa dziecięcego fotelika samochodowego i umieścić pasy po zewnętrz- nej stronie siedziska. 10 . Posadzić dziecko w dziecięcym foteliku samochodowym. 11 . Ustawić wysokość zagłówka zgodnie z wcześniejszym opisem. 12 . Ponownie zapiąć sprzączkę pasa, tak by wydała słyszalny odgłos kliknięcia. 13 . Aby naprężyć pasy, należy pociągać za przednią zakładkę regulacyjną. 14 . Upewnić się, że pasy nie są poskręcane. 15 . Obrócić siedzisko do pozycji tyłem do kierunku jazdy. Sprawdzić, czy dziecięcy fotelik samo- chodowy jest zablokowany wtej pozycji.- 142 -

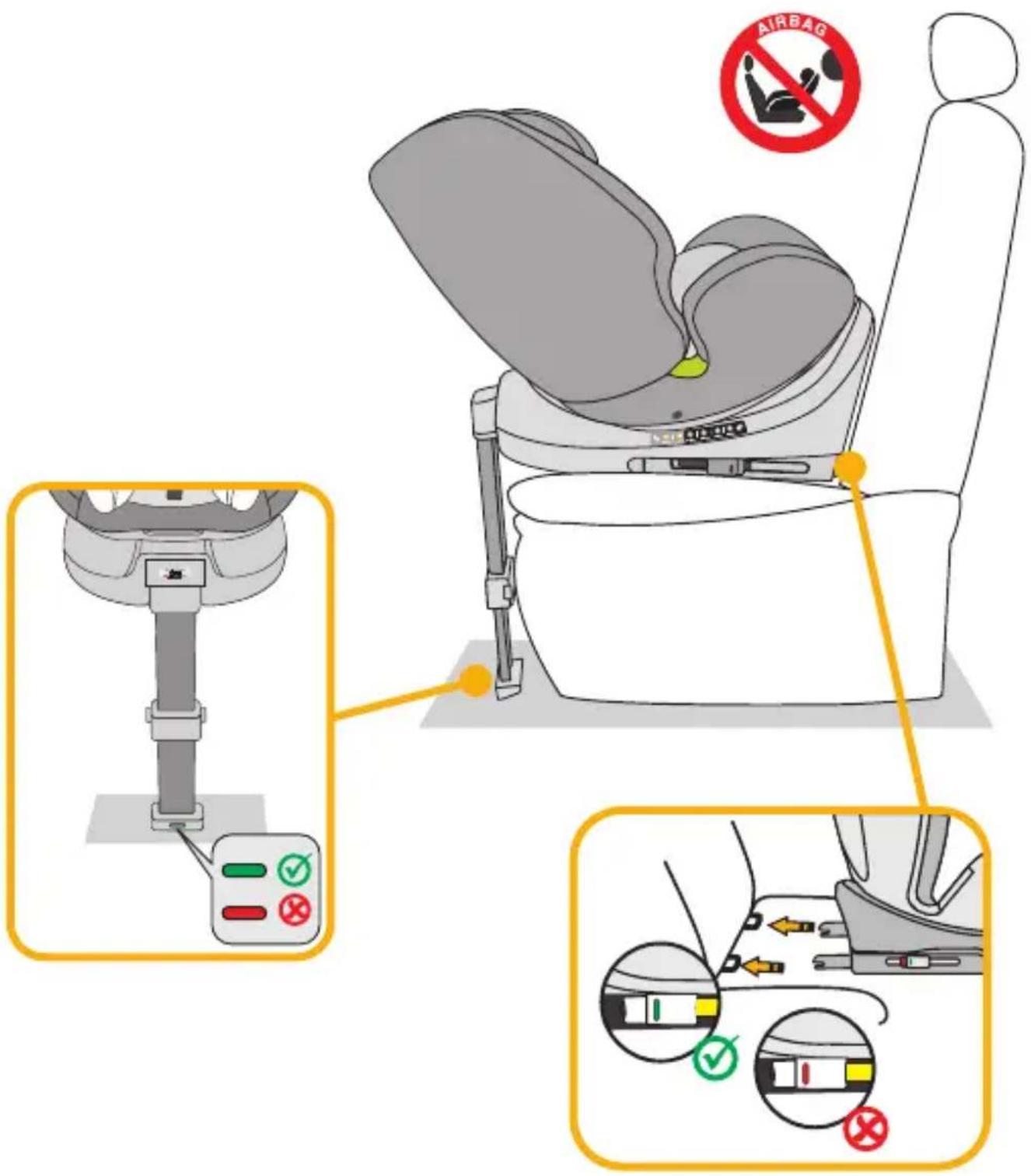

2) Przedział wzrostu 76-105 cm, min. 15 miesięcy, maks. 18 kg, przodem do

1 . Aby wysunąć łączniki Isofi x, wcisnąć oba boczne przyciski łączników Isofi x. 2 . Rozłożyć podstawę pod dziecięcym fotelikiem samochodowym. 3 . Wprowadzić łączniki Isofi x w uchwyty Isofi x w siedzeniu samochodowym, tak by uległy za- blokowaniu. 4 . Dosunąć dobrze dziecięcy samochodowy fotelik do oparcia siedzenia samochodowego. Upewnić się, że obydwa wskaźniki Isofi x zmieniły kolor na zielony. 5 . Dostosować wysokość podstawy i upewnić się, że spoczywa ona całkowicie w przestrzeni na nogi w samochodzie. 6 . Upewnić się, że wskaźnik na podstawie ma kolor zielony. 7 . Dziecięcy fotelik samochodowy można regulować w 4 pozycjach siedzenia w kierunku jazdy. 8 . W celu wygodnego wkładania dziecka obrócić fotelik dziecięcy w kierunku drzwi samochodu. 9 . Poluzować sprzączkę pasa dziecięcego fotelika samochodowego i umieścić pasy po zewnętrz- nej stronie siedziska. 10 . Posadzić dziecko w dziecięcym foteliku samochodowym. 11 . Ustawić wysokość zagłówka zgodnie z wcześniejszym opisem. 12 . Ponownie zapiąć sprzączkę pasa, tak by wydała słyszalny odgłos kliknięcia. 13 . Aby naprężyć pasy, należy pociągać za przednią zakładkę regulacyjną. Upewnić się, że pasy nie są poskręcane. 14 . Obrócić fotelik do pozycji przodem do kierunku jazdy. Sprawdzić, czy dziecięcy fotelik samo- chodowy jest zablokowany wtej pozycji.- 144 -

3) Przedział wzrostu 100–150 cm, przodem do kierunku jazdy

1 . W pierwszej kolejności złożyć podstawę. W przypadku tego przedziału wzrostu nie jest wy- magana podstawa. 2 . 5-punktowy pas fotelika samochodowego należy schować zgodnie z wcześniejszym opisem. Podstawa nie jest wymagana w tym przedziale wzrostowym. 3 . Zamontować zaczep pasa biodrowego w sposób opisany powyżej. 4 . Aby wysunąć łączniki Isofi x, wcisnąć oba boczne przyciski łączników Isofi x. 5 . Wprowadzić łączniki Isofi x w uchwyty Isofi x na siedzeniu samochodowym, tak aby uległy za- blokowaniu. 6 . Dosunąć dobrze dziecięcy samochodowy fotelik do oparcia siedzenia samochodowego. Upewnić się, że obydwa wskaźniki Isofi x zmieniły kolor na zielony. 7 . Przeciągnąć pas ukośny 3-punktowego pasa bezpieczeństwa samochodu przez prowadnicę pasa ukośnego na zagłówku samochodowego fotelika dziecięcego. 8 . Przeciągnąć pas biodrowy 3-punktowego pasa bezpieczeństwa samochodu przez pierwszą prowadnicę pasa biodrowego w obszarze siedziska samochodowego fotelika dziecięcego. 9 . W celu wygodnego wkładania dziecka obrócić fotelik dziecięcy w kierunku drzwi samochodu. 10 . Posadzić dziecko w dziecięcym foteliku samochodowym. 11 . Wyregulować wysokość zagłówka, tak aby głowa dziecka leżała całkowicie w zagłówku, a pas ukośny wychodził przez prowadnicę pasa na wysokości barków dziecka. 12 . Obrócić fotelik do pozycji przodem do kierunku jazdy. Sprawdzić, czy dziecięcy fotelik samo- chodowy jest zablokowany wtej pozycji. 13 . Zapiąć sprzączkę 3-punktowego pasa tak, aby słychać było odgłos kliknięcia. 14 . Upewnić się, że pas biodrowy przebiega wewnątrz zaczepu pasa biodrowego. Korzystanie z zaczepu pasa biodrowego jest opcjonalne. 15 . Upewnić się, że zarówno pas ukośny, jak i pas biodrowy przebiegają przez drugą prowadnicę pasa biodrowego w foteliku samochodowym, która jest skierowana w stronę zamka pasa bez- pieczeństwa samochodu. 16 . Pociągnąć za pas ukośny, aby go naprężyć. Upewnić się, że pasy nie są poskręcane. 17 . Fotelik dziecięcy ustawiany przodem do kierunku jazdy zapewnia następujące regulowane po- zycje siedzenia: 100-125 cm: 4 pozycje (od 1 do 4); 126-150 cm: 1 pozycja (1). Montaż bez Isofi x: Alternatywnie dziecięcy fotelik samochodowy w przedziale wzrostu 100-150 cm może być rów- nież zamontowany tylko 3-punktowym pasem bezpieczeństwa. Połączenie za pomocą łączników Isofi x nie jest konieczne, ale zalecane.- 146 -
