Typ produktu	Dětská autosedačka s otočením o 360°
Značka	Osann
Model	Four 360 SL
Kategorie	Vysoká židle / Autosedačka
Přibližná hmotnost	12 kg
Velikost dítěte	40 až 150 cm
Maximální hmotnost dítěte	18 kg (do 105 cm) poté až 36 kg (100-150 cm)
Minimální věk pro jízdu čelem po směru jízdy	15 dokončených měsíců
Upevnění	Konektory Isofix + opěrná noha (40-105 cm); Isofix nebo tříbodový pás (100-150 cm)
Otáčení	360° s ovládací pákou
Směr instalace	Proti směru jízdy (40-105 cm) a po směru jízdy (76-150 cm)
Polohy sklonu	Proti směru: R1 (40-75 cm), R2 (76-105 cm); Po směru: 4 polohy (76-125 cm), 1 poloha (126-150 cm)
Dětský zádržný systém	5bodový pás (40-105 cm); tříbodový pás vozidla (100-150 cm)
Nastavení opěrky hlavy	Ano, zadní páka
Schválení	i-Size (R129) – Zádržné zařízení i-Size (40-105 cm) a optimalizovaný podsedák i-Size (100-150 cm)
Údržba a čištění	Potah pratelný v pračce na 30 °C jemný cyklus; sušení na nízkou teplotu; nepoužívat rozpouštědla, bělidla ani chemické čištění
Bezpečnost	Nepoužívat proti směru jízdy na předním sedadle s aktivním airbagem; vyměnit po nehodě; pravidelně kontrolovat stav
Náhradní díly	Kontaktujte zákaznický servis Osann
Záruka	Řiďte se návodem výrobce

Často kladené otázky - Four 360 SL Osann

Jak nainstalovat sedačku proti směru jízdy?

Pro děti od 40 do 105 cm (max. 18 kg) nainstalujte sedačku proti směru jízdy pomocí konektorů Isofix a opěrné nohy. Ujistěte se, že je airbag předního sedadla deaktivován. Použijte 5bodový pás sedačky k připoutání dítěte.

Od jakého věku může být dítě instalováno čelem po směru jízdy?

Dítě musí mít alespoň 15 dokončených měsíců a měřit nejméně 76 cm, aby mohlo být instalováno čelem po směru jízdy. Tato poloha je povolena až do 150 cm.

Jak otočit sedačku?

Zatáhněte za ovládací páku umístěnou vpředu základny a současně otáčejte sedací jednotkou do požadované polohy. Otáčení o 360° usnadňuje instalaci a přístup k dítěti. Nikdy nejezděte se sedačkou v boční poloze.

Jak nastavit 5bodový pás?

Pro uvolnění stiskněte tlačítko nastavení a zatáhněte za popruhy. Pro utažení zatáhněte za přední nastavovací jazýček. Ujistěte se, že popruhy nejsou zkroucené a jsou dobře přiléhající k tělu dítěte.

Do jaké výšky používat opěrnou nohu?

Opěrná noha je povinná pro děti od 40 do 105 cm. Pro kategorii 100-150 cm není nutná a musí být složena.

Jak uložit 5bodový pás pro použití pásu vozidla?

Pro děti od 100 do 150 cm je třeba uložit 5bodový pás. Otevřete zadní potah, odepněte ramenní popruhy, provlékněte popruhy za potah, poté vložte přezku a háček do určených otvorů. Podrobnosti najdete v návodu.

Lze nainstalovat sedačku bez Isofixu pro dítě 100-150 cm?

Ano, je možné nainstalovat sedačku pouze s tříbodovým pásem vozidla. Použití konektorů Isofix se však doporučuje pro lepší stabilitu.

Jak prát potah sedačky?

Potah perte v pračce na 30 °C jemný cyklus. Nepoužívejte bělidla, chemické prostředky ani žehlení. Sušení v sušičce je možné při nízké teplotě.

Co dělat v případě nehody?

Autosedačka musí být vyměněna, pokud byla při nehodě vystavena velkému namáhání, i když nejsou viditelné žádné poškození. Kontaktujte výrobce nebo prodejce.

Může dítě používat sedačku v tlustém zimním oblečení?

Doporučuje se vyhnout se příliš tlustému oblečení pod postrojem, protože by se mohlo při nárazu stlačit a snížit účinnost pásu. Oblékejte dítě lehce a pás upravte co nejblíže k tělu.

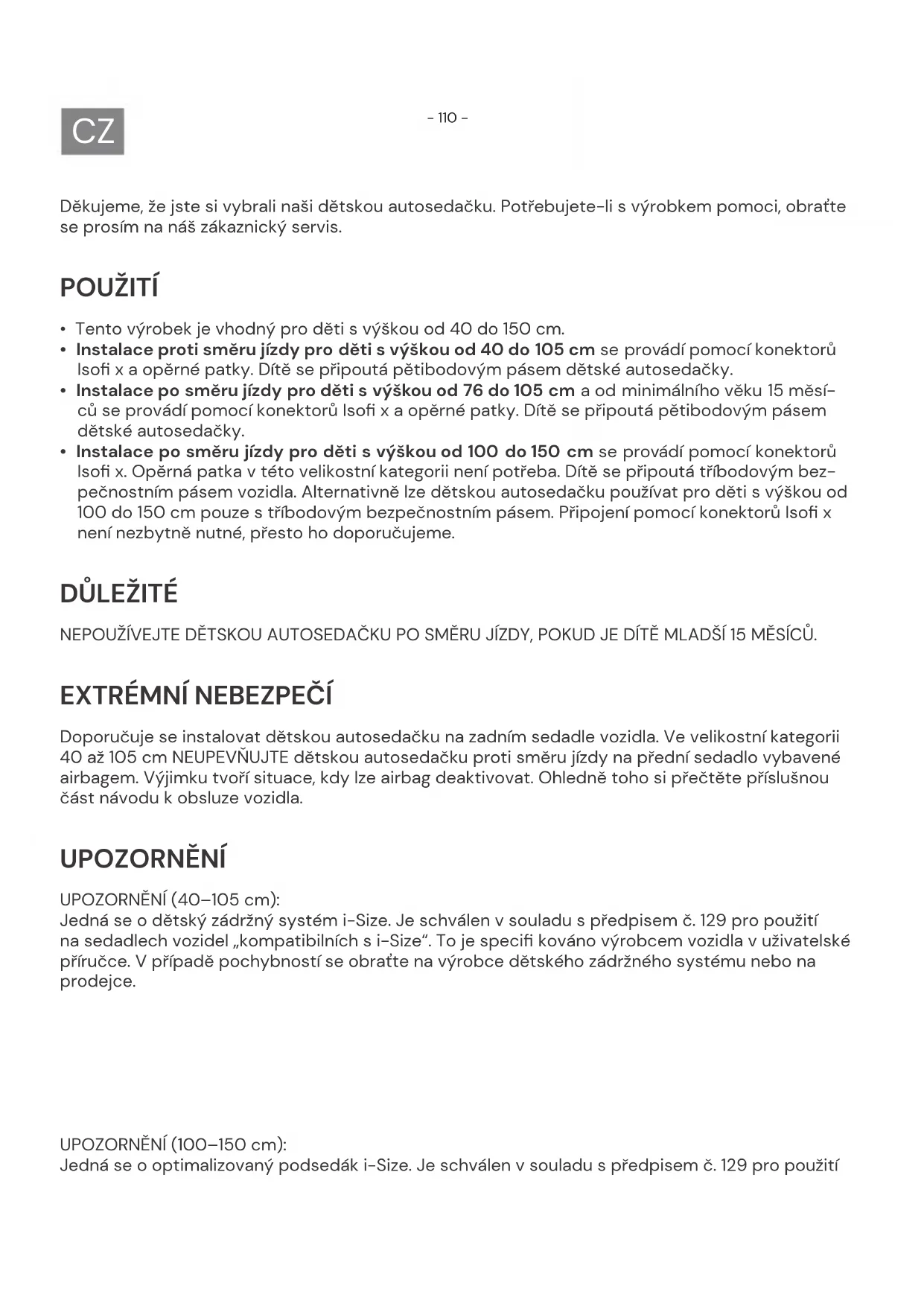

NÁVOD K OBSLUZE Four 360 SL Osann

Děkujeme, že jste si vybrali naši dětskou autosedačku. Potřebujete-li s výrobkem pomoci, obraťte se prosím na náš zákaznický servis.

POUŽITÍ

• Tento výrobek je vhodný pro děti s výškou od 40 do 150 cm.
• Instalace proti směru jízdy pro děti s výškou od 40 do 105 cm se provádí pomocí konektorů Isofi x a opěrné patky. Dítě se připoutá pětibodovým pásem dětské autosedačky.
• Instalace po směru jízdy pro děti s výškou od 76 do 105 cm a od minimálního věku 15 měsíců se provádí pomocí konektorů Isofi x a opěrné patky. Dítě se připoutá pětibodovým pásem dětské autosedačky.
• Instalace po směru jízdy pro děti s výškou od 100 do 150 cm se provádí pomocí konektorů Isofi x. Opěrná patka v této velikostní kategorii není potřeba. Dítě se připoutá tříbodovým bezpečnostním pásem vozidla. Alternativně lze dětskou autosedačku používat pro děti s výškou od 100 do 150 cm pouze s tříbodovým bezpečnostním pásem. Připojení pomocí konektorů Isofi x není nezbytně nutné, přesto ho doporučujeme.

DŮLEŽITÉ

NEPOUŽÍVEJTE DĚTSKOU AUTOSEDAČKU PO SMĚRU JÍZDY, POKUD JE DÍTĚ MLADŠÍ 15 MĚSÍCŮ.

EXTRÉMNÍ NEBEZPEČÍ

Doporučuje se instalovat dětskou autosedačku na zadním sedadle vozidla. Ve velikostní kategorii 40 až 105 cm NEUPEVŇUJTE dětskou autosedačku proti směru jízdy na přední sedadlo vybavené airbagem. Výjimku tvoří situace, kdy lze airbag deaktivovat. Ohledně toho si přečtěte příslušnou část návodu k obsluze vozidla.

UPOZORNĚNÍ

UPOZORNĚNÍ (40–105 cm):

Jedná se o dětský zádržný systém i-Size. Je schválen v souladu s předpisem č. 129 pro použití na sedadlech vozidel „kompatibilních s i-Size“. To je specifi kováno výrobcem vozidla v uživatelské příručce. V případě pochybností se obratte na výrobce dětského zádržného systému nebo na prodejce.

UPOZORNĚNÍ (100–150 cm):

Jedná se o optimalizovaný podsedák i-Size. Je schválen v souladu s předpisem č. 129 pro použití

především na „i-Size sedadlech“ specifi kovaných výrobci vozidel v uživatelské příručce. V případě pochybností se obraťte na výrobce rozšířeného dětského zádržného systému nebo na prodejce.

Optimalizovaný podsedák i-Size lze také použít na všech sedadlech kategorie „univerzální“, pokud je k tomu uzpůsoben interiér vozidla.

V případě pochybností se obratte na výrobce autosedačky nebo na prodejce.

40-105 cm: Pouze pokud jsou k dispozici konektory Isofi x. Použití proti směru jízdy je možné pouze v případě, že lze deaktivovat airbag.

100-150 cm: Pouze pokud je k dispozici alespoň jeden tříbodový pás podle normy ECE R16. Pokud jsou k dispozici konektory Isofi x, lze je použít doplňkově. Zajištění dítěte pouze dvoubodovým pásem není povoleno.

Následující tabulka obsahuje informace o upevňovacích prvcích a způsobech upevnění:

Velikostní kategorie	Směr mon-táže	Instalace Typ Zajištění dítěte
40–105 cm	Proti směru	Konektory Isofi x a opěrná patka	i-Size	Pětibodový pás dětské auto-sedačky
76–105 cm	Ve směru	Konektory Isofi x a opěrná patka	i-Size	Pětibodový pás dětské auto-sedačky
100–150 cm	Ve směru	Konektory Isofi x a tříbodový pás auta	i-Size Booster seat	Tříbodový pás auta
100–150 cm	Ve směru	Tříbodový pás auta	i-Size Booster seat	Tříbodový pás auta

VAROVÁNÍ

• Pro zajištění bezpečnosti svého dítěte si před použitím pečlivě přečtěte tento návod. Návod si uschovejte. Nedodržení pokynů uvedených v této příručce může vést k vážnému zranění vašeho dítěte.
• Dětskou sedačku lze používat s vlastním pětibodovým systémem pásů jen pro děti s hmotností do 18 kg a tělesnou výškou do 105 cm.
• Dětská sedačka se NESMÍ používat s pětibodovým systémem pásů pro děti s hmotností nad 18 kg a tělesnou výškou nad 105 cm.
• Dětskou autosedačku lze namontovat proti směru a po směru jízdy pomocí konektorů Isofi x a opěrné patky. Pro použití s opěrnou patkou je povolena maximální tělesná výška 105 cm a maximální hmotnost 18 kg. Důležité: Neinstalujte ve směru jízdy, pokud věk dítěte ještě nedosáhl 15 měsíců.
• Pro instalaci pomocí systému Isofi x: Nezapomeňte si přečíst příručku výrobce automobilu.
• Nepoužívejte žádná jiná nosná styčná místa než ta, která jsou popsána v návodu a jsou vyznačena v dětském zádržném systému.
• Nepoužívejte tuto dětskou autosedačku doma. Byla navržena výhradně pro použití ve vozidle.
• Nikdy nenechávejte své dítě v sedačce bez dozoru.
• Neumistujte dětskou autosedačku proti směru jízdy na přední sedadlo s aktivovaným airbagem. Může to mít za následek těžká poranění nebo usmrcení.
• Pokud byla dětská sedačka při nehodě vystavena velkému zatížení, je nutné ji vyměnit.
• Z bezpečnostních důvodů musí být dětská autosedačka ve vozidle připevněna i tehdy, když v ní nesedí žádné dítě.
• Vždy se ujistěte, že jsou všechny pásy, kterými je dětská autosedačka připevněna k vozidlu, pevně upnuté, a že všechny pásy, kterými je připoutáno dítě, jsou přizpůsobeny tělu dítěte. Dále se ujistěte, že pásy nejsou překroucené.
• Zavazadla nebo jiné předměty, které by mohly způsobit zranění v případě nárazu, musí být řádně zajištěny.
• Pevné předměty a plastové části dětského zádržného systému musí být umístěny a instalovány tak, aby nemohly být zachyceny pohybujícím se sedadlem nebo dveřmi vozidla.
• Je důležité, aby spodní pásy pevně fixovaly pánev dítěte. Dítě by mělo být vždy připoutáno, aby se předešlo riziku pádu.
• Je nebezpečné provádět změny nebo dodatečné úpravy na výrobku bez souhlasu příslušné instituce. Stejně tak dochází k ohrožení bezpečnosti vašeho dítěte při nedodržení instalačních pokynů výrobce dětského zádržného systému.
• Tato dětská sedačka byla navržena pro děti s maximální tělesnou výškou 150 cm. Nikdy nepře-těžujte dětskou sedačku přepravou více než jednoho dítěte nebo dalších břemen.
• Dětské zádržné zařízení se nesmí používat bez potahu sedačky.
• Potah sedačky nesmí být nahrazen jiným než výrobcem doporučeným potahem, protože je nedílnou součástí zádržného systému.

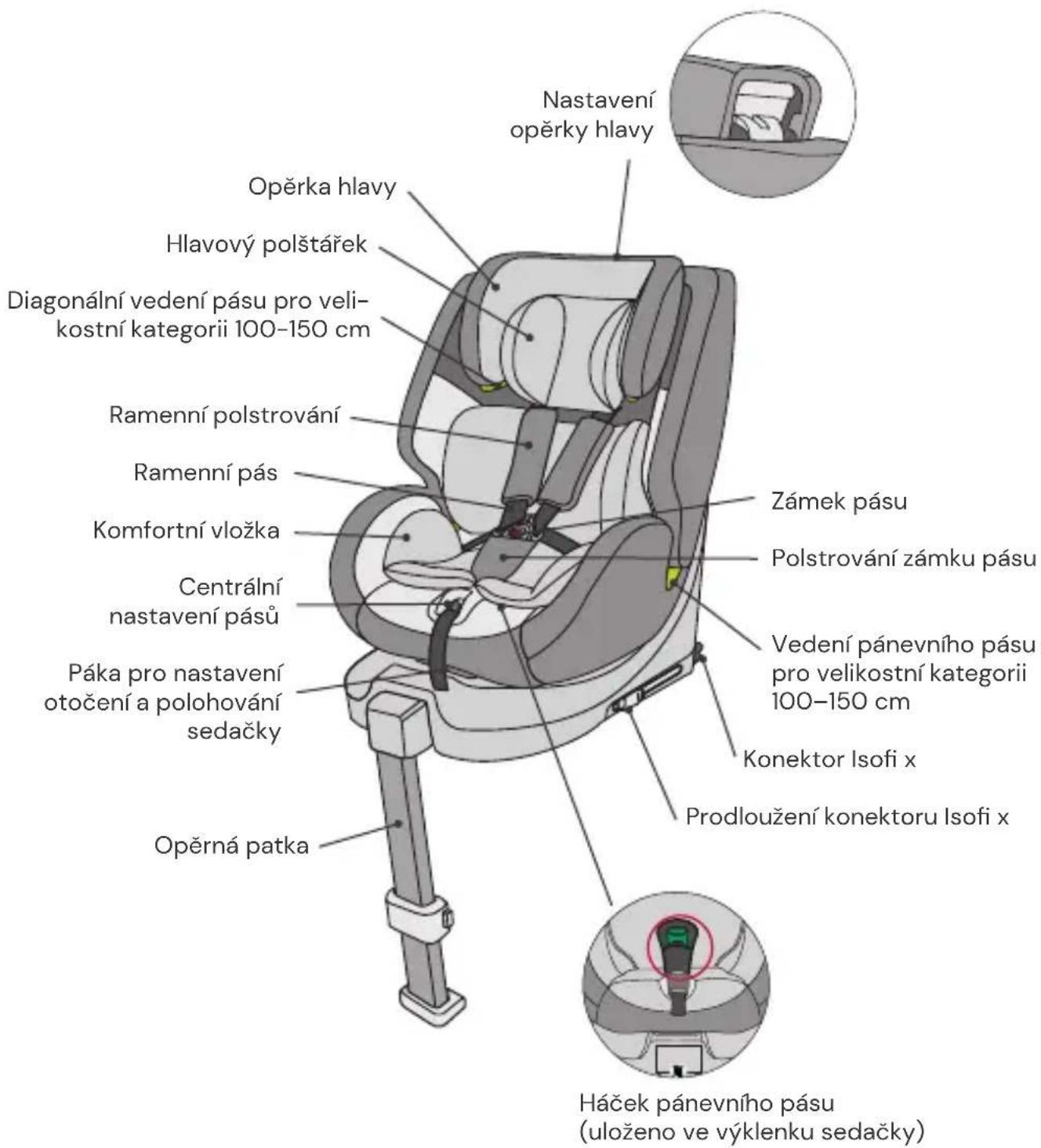

ČÁSTI SEDAČKY

POUŽITÍ DĚTSKÉ AUTOSEDAČKY

Nastavení úhlu sklonu dětské auto- sedačky

• Jednou rukou aktivujte polohovací páku na přední straně spodní části skořepiny sedačky.
• Druhou rukou uchopte skořepinu sedačky a nastavte požadovaný úhel.

Možné jsou následující polohy sedačky:

(podívejte se na štítek na dětské sedačce)

Orientace proti směru jízdy,

tělesná výška 40–75 cm, poloha: R1

tělesná výška 76–105 cm, poloha: R2

Orientace ve směru jízdy,

tělesná výška 76–105 cm,

min. věk 15 měsíců:

4 polohy (1 až 4)

Orientace po směru jízdy, tělesná výška:

100-125 cm: 4 polohy (1-4)

126-150 cm: 1 poloha (1)

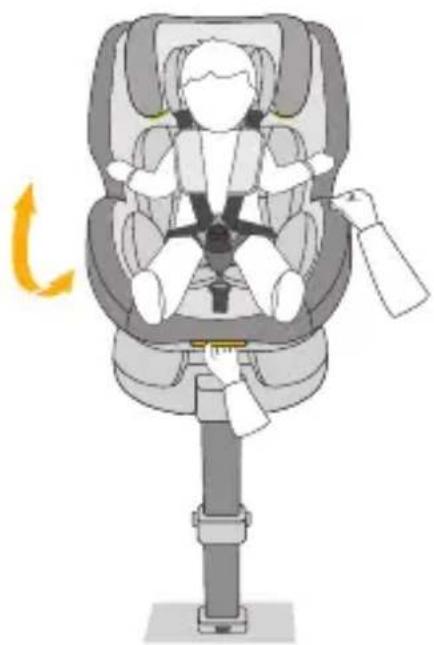

Otáčení dětské autosedačky

• Jednou rukou zatáhněte za polohovací páčku na přední straně základny a druhou rukou otočte sedačku do požadovaném směru jízdy.
• Poloha s orientací ve směru jízdy je vhodná pouze pro děti ve věku nejméně 15 měsíců s minimální tělesnou výškou 76 cm. Poloha proti směru jízdy je určena pro děti od 40 do 105 cm tělesné výšky a maximální hmotností 18 kg.
• Boční poloha má pouze usnadnit nastupování dítěte. Tato poloha se nesmí používat za jízdy.

• Chcete-li pás uvolnit, stiskněte jednou rukou tlačítko pro seřízení pásu v sedačce. Druhou rukou držte zámek pásu a opatrně uvolněte upevněné pásy.
• Pro utažení pásů zatáhněte za přední seřizovací pásek. Dbejte na to, aby pásy nebyly překroucené.

Uvolnění/zapnutí pásu

• Pro uvolnění pásu stiskněte knofl ík na zámku pásu, vytáhněte jazýčky přezky a rozpojte je.
• Pro zapnutí pásu nejprve spojte oba jazýčky přezky a poté je společně vsuňte do zámku pásu.

Hlavový polštářek a komfortní vložka

• Hlavový polštářek a komfortní vložka jsou určeny pro miminka s tělesnou výškou 40–75 cm.
• Vyjměte obě vložky, jakmile vaše dítě překročí uvedenou tělesnou výšku.

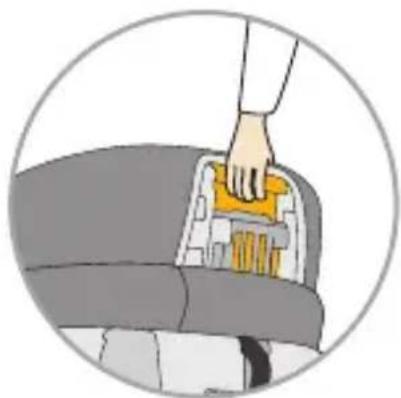

Nastavení opěrky hlavy

• Uvolněte pás a zatáhněte za páčku pro nastavení opěrky hlavy na zadní straně dětské autosedačky. Posuňte opěrku hlavy do správné výšky, v níž se zacvakne.
• Dbejte na to, aby ramenní pásy vedly z dětské autosedačky těsně nad rameny dítěte.
• Uvolněte páčku a ujistěte se, že se opěrka hlavy zacvakla.

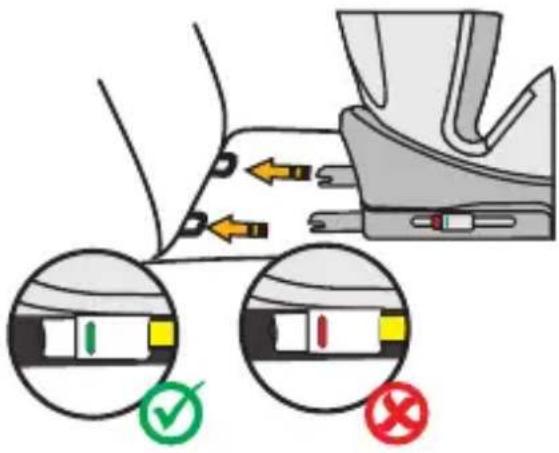

• Stiskněte obě boční tlačítka konektorů Isofi x, aby se konektory Isofi x podélně vysunuly.
• Zaved'te konektory Isofi x do držáků Isofi x v sedadle vozidla a zacvakněte je.
• Dětskou autosedačku silně přitlačte k zadnímu opěradlu sedadla. Ujistěte se, že jsou oba indikátory Isofi x zelené.

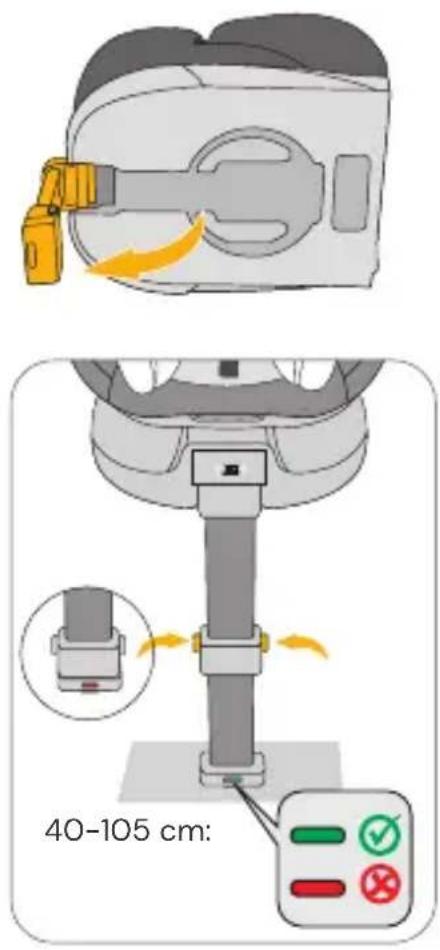

Opěrná patka pro velikostní kategorii 40–105 cm

• Vyklopte opěrnou patku pod dětskou autosedackou. Pro děti s výškou do 105 cm se smí dětská autosedacka používat výhradně s vyklopenou opěrnou patkou Isofi x společně s konektory Isofi x.
• Stisknutím tlačítek na boku nastavte výšku opěrné patky tím, že teleskopickou patku vy-sunete. Dbejte na to, aby zcela dosedala na podlahu v prostoru pro nohy ve vašem autě.
• Ujistěte se, že indikátor na opěrné patce je zelený.
• Velikostní kategorie 100–150 cm: Opěrná patka v této velikostní kategorii není potřeba. Opěrnou patku sklopte.

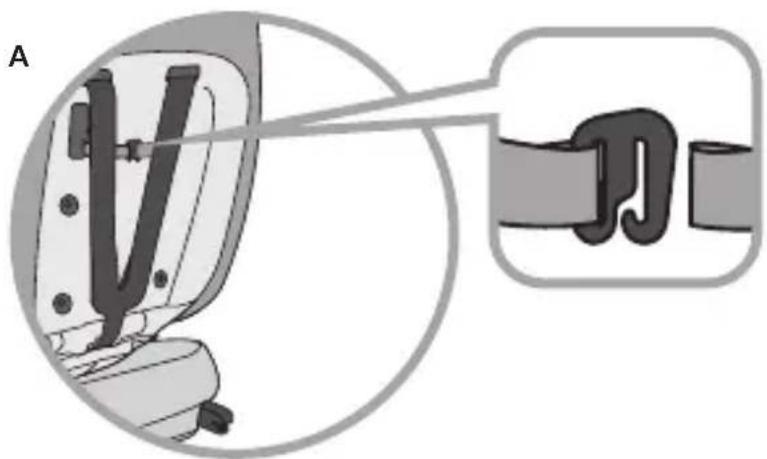

Uložení pětibodového pásu pro velikostní kategorii 100–150 cm

• Otevřete potah sedadla na zadní straně dětské autosedačky a vyjměte ramenní vycpávky z háčků (obr. A). Otevřete patentky ramenních polštárků, abyste je mohli zcela sejmout z dětské sedačky (obr. B).
• Pásový systém uvolněte na maximální délku.
• Otevřete patentky potahu zádové části a odklopte jej. Odklopte také spodní část potahu opěrky hlavy (obr. C).
• Otevřete pásový systém a přetáhněte ramenní popruhy za potah.
• Opatrně stáhněte potah v oblasti sedadla, abyste mohli otvorem v potahu sedadla protáhnout zámek pásu.
  • Vviměte zelený háček pánevního pásu z prohlubně v oblasti sedadla (obr. D).
• Zasuňte jazýčky přezky do spony pásu a provlékněte upevňovací pás od spony pásu štěrbinou směrem k prohlubni (obr. E).
• Složte upevňovací pás spony pásu s kovovou přezkou a umístěte jej do prohlubně v oblasti sedadla (obr. F).
• Poté nejprve navlékněte kovovou sponu zeleného háčku pánevního pásu do štěrbiny, ze které jste předtím vytáhli sponu pásu (obr. G). Ujistěte se, že je kovová spona správně navlečena a že upevňovací pás zeleného háčku pánevního pásu správně vystupuje ze štěrbiny (obr. H).
• Ved'te zelený háček pánevního pásu štěrbinou v potahu.
• Nasad'te potah zpět na sedací plochu a ujiistěte se, že se nachází ve správné poloze.
• Spodní část potahu opěrky hlavy a potah zádové části vraťte zpět na své místo a připněte je patentkami.
  • Vvijuté polštárky uschovejte pro budoucí použití.

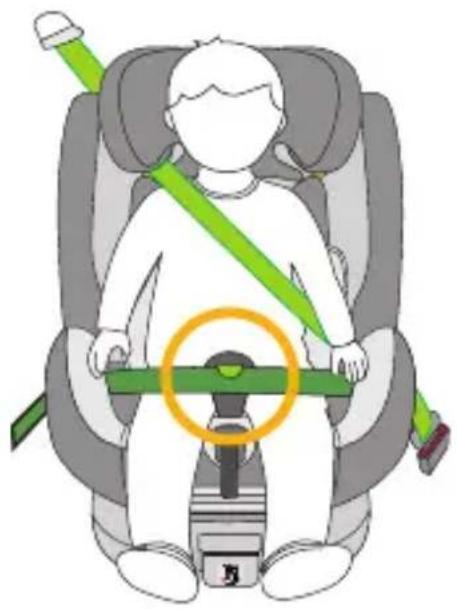

Háčky pánevního pásu pro velikostní kategorii 100-150 cm

• Při zapínání bezpečnostního pásu dítěte dbejte na to, aby pánevní pás třibodového pásu auta vedl uvnitř háku pánevního pásu. Ujistěte se, že pás není zkroucený.
  • VAROVÁNÍ: Diagonální pás nesmí vést uvnitř háku pánevního pásu.
• Použití háku pánevního pásu je volitelné.

Pro zajištění dlouhé životnosti dětské autosedačky nepoužívejte k jejímu čištění žádná rozpouštědla ani abrazivní nebo agresivní čisticí prostředky. Po každém praní zkontrolujte stav tkaniny a švů. Při praní tkaniny postupujte opatrně podle pokynů na etiketě (viz níže).

Prát na 30 °C, šetrný prací cyklus

NE žehlit

NE bělit

NE čistit chemicky

Sušit v bubnové sušičce při nízké teplotě

ÚDRŽBA

Pravidelně kontrolujte stav výrobku z hlediska možného poškození. V případě poškození nesmíte dětskou autosedačku dále používat a je třeba ji uložit mimo dosah dětí.

V případě dotazů nebo problémů kontaktujte zákaznický servis Osann na tel. č. [phone].

MONTÁŽ DĚTSKÉ AUTOSEDAČKY

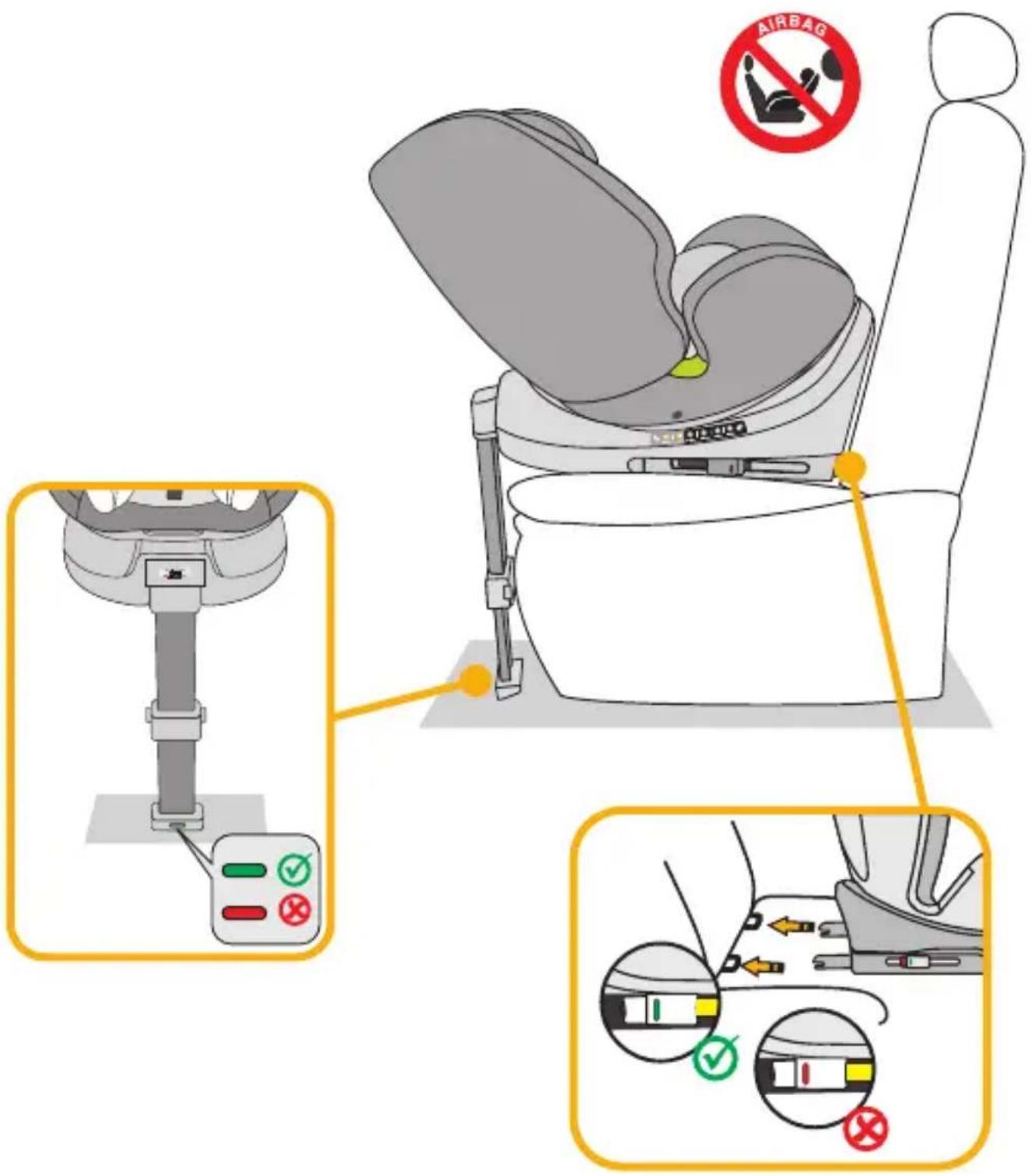

1) Velikostní kategorie 40–105 cm, max. 18 kg, proti směru jízdy

1. Nastavte dětskou autosedačku do maximálního sklopení a otočte ji tak, aby byla orientována do polohy R1 – 40–75 cm proti směru jízdy. Pokud výška vašeho dítěte přesahuje 75 cm, pře- stavte autosedačku do polohy R2 – 76–105 cm.
2. Stiskněte obě boční tlačítka konektorů Isofix, aby se konektory Isofix podélně vysunuly.
3. Vyklopte opěrnou patku pod dětskou autosedačkou.
   4.Zaved'te konektory Isofi x do držáků Isofi x v sedadle vozidla a zacvakněte je.
4. Dětskou autosedačku silně přitlačte k zadnímu opěradlu sedadla. Ujistěte se, že jsou oba indikátory Isofi x zelené.
5. Nastavte výšku opěrné patky a dbejte na to, aby zcela dosedala na podlahu v prostoru pro nohy ve vašem autě.
6. Ujistěte se, že indikátor na opěrné patce je zelený.
7. Pro pohodlné usazení dítěte otočte dětskou autosedačku ke dveřím auta.
8. Uvolněte přezku pásu dětské autosedačky a položte pásy na vnější strany sedačky.
9. Posad'te dítě do dětské autosedačky.
10. Nastavte výšku opěrky hlavy tak, jak bylo popsáno v předchozí části.
11. Znovu zajistěte přezku pásu, měli byste přitom slyšet cvaknutí.
12. Pro utažení pásů zatáhněte za přední seřizovací pásek.
13. Dbejte na to, aby pásy nebyly překroucené.
14. Otočte sedačku do polohy proti směru jízdy. Zkontrolujte, zda je dětská autosedačka v této poloze zajištěna.

MONTÁŽ DĚTSKÉ AUTOSEDAČKY

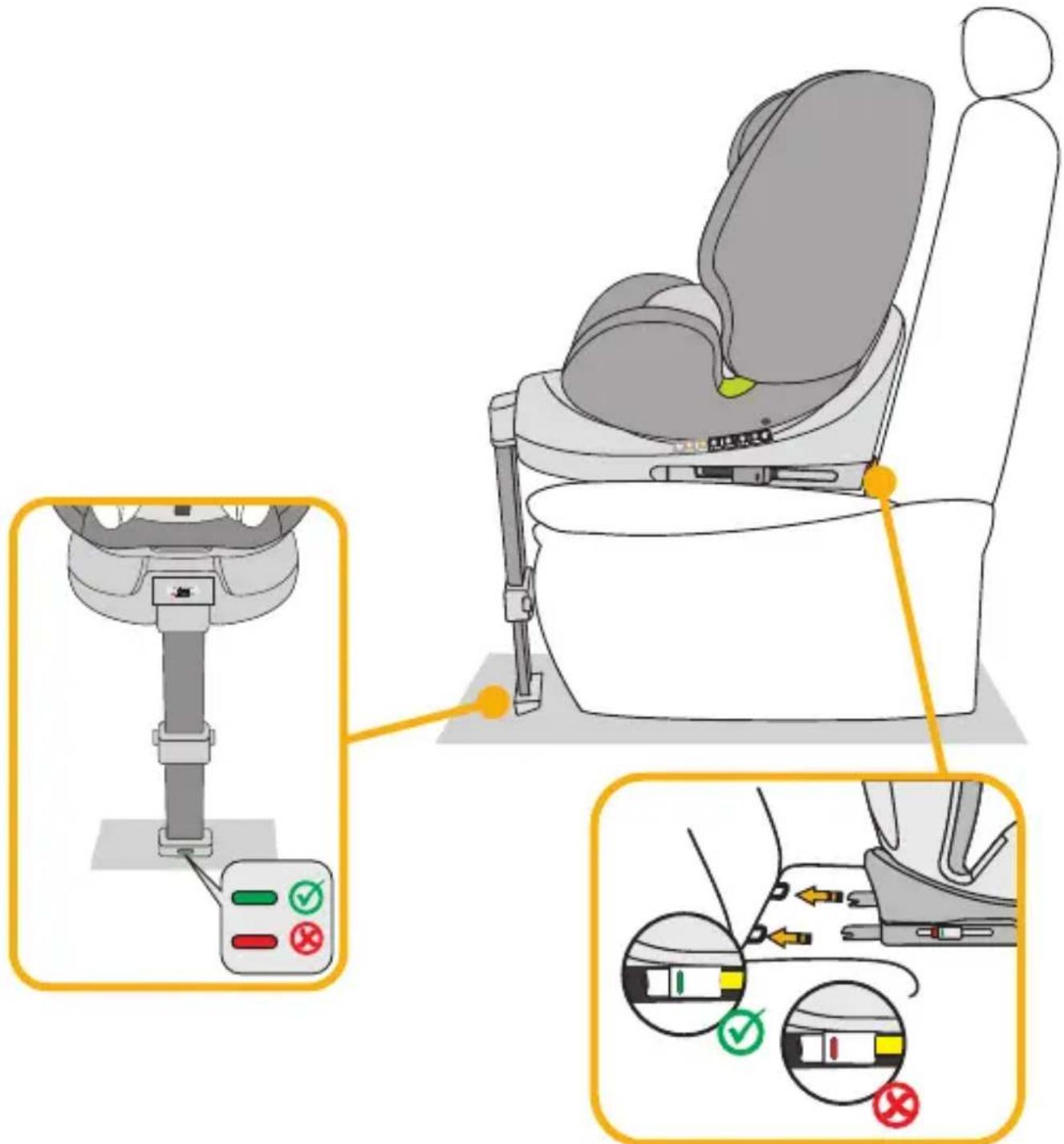

2) Velikostní kategorie 76–105 cm, min. 15 měsíců, max. 18 kg, po směru jízdy

1. Stiskněte obě boční tlačítka konektorů Isofix, aby se konektory Isofix podélně vysunuly.

2. Vyklopte opěrnou patku pod dětskou autosedačkou.

3.Zaved'te konektory Isofi x do držáků Isofi x v sedadle vozidla a zacvakněte je.

1. Dětskou autosedačku silně přitlačte k zadnímu opěradlu sedadla. Ujistěte se, že jsou oba indikátory Isofi x zelené.

2. Nastavte výšku opěrné patky a dbejte na to, aby zcela dosedala na podlahu v prostoru pro nohy ve vašem autě.

6.Ujistěte se, že indikátor na opěrné patce je zelený.

7.U dětské autosedačky lze při použití ve směru jízdy nastavit 4 polohy.

1. Pro pohodlné usazení dítěte otočte dětskou autosedačku ke dveřím auta.

9.Uvolněte přezku pásu dětské autosedačky a položte pásy na vnější strany sedačky.

1. Posad'te dítě do dětské autosedačky.

2. Nastavte výšku opěrky hlavy tak, jak bylo popsáno v předchozí části.

12.Znovu zajistěte přezku pásu, měli byste přitom slyšet cvaknutí.

1. Pro utažení pásů zatáhněte za přední seřizovací pásek. Dbejte na to, aby pásy nebyly překroucené.

2. Otočte sedačku do polohy ve směru jízdy. Zkontrolujte, zda je dětská autosedačka v této poloze zajištěna.

MONTÁŽ DĚTSKÉ AUTOSEDAČKY

3) Velikostní kategorie 100–150 cm, po směru jízdy

1. Nejprve sklopte opěrnou patku. Opěrná patka v této velikostní kategorii není potřeba.
2. Pětibodový pás dětské autosedačky musí být uložen tak, jak je popsáno výše. V této velikostní kategorii není potřeba.
3. Nainstalujte hák pánevního pásu, jak je popsáno výše.
4. Stiskněte obě boční tlačítka konektorů Isofix, aby se konektory Isofix podélně vysunuly.
   5.Zaved'te konektory Isofi x do držáků Isofi x v sedadle vozidla a zacvakněte je.
5. Dětskou autosedačku silně přitlačte k zadnímu opěradlu sedadla. Ujistěte se, že jsou oba indikátory Isofi x zelené.
6. Diagonální pás tříbodového pásu automobilu provlékněte úchytkou pro diagonální vedení pásu na opěrce hlavy dětské autosedačky.
7. Provlékněte pánevní pás tříbodového bezpečnostního pásu automobilu prvním vedením pánevního pásu v sedací části dětské autosedačky.
8. Pro pohodlné usazení dítěte otočte dětskou autosedačku ke dveřím auta.
9. Posad'te dítě do dětské autosedačky.
10. Nastavte výšku opěrky hlavy tak, aby hlava dítěte byla zcela v opěrce hlavy a diagonální pás vycházel z vedení pásu ve výšce ramen dítěte.
11. Otočte sedačku do polohy ve směru jízdy. Zkontrolujte, zda je dětská autosedačka v této poloze zajištěna.
12. Zapněte přezku tříbodového pásu, až uslyšíte cvaknutí.
13. Ujistěte se, že pánevní pás vede uvnitř háčku pánevního pásu. Použití háku pánevního pásu je volitelné.
14. Ujistěte se, že diagonální i pánevní pás procházejí druhým vedením pánevního pásu na dětské autosedačce, které směřuje k přezce bezpečnostního pásu vozidla.
15. Zatáhněte za diagonální pás a napněte jej. Ujistěte se, že pásy nejsou překroucené.
16. Dětská autosedačka má ve směru jízdy následující nastavitelné polohy sedačky: 100–125 cm: 4 polohy (1 až 4); 126–150 cm: 1 poloha (1).

Instalace bez systému Isofi x:

Alternativně lze dětskou autosedačku používat pro děti s výškou od 100 do 150 cm pouze s tříbodovým bezpečnostním pásem. Připojení pomocí konektorů Isofi x není nezbytně nutné, přesto ho doporučujeme.

telesná výška 76 – 105 cm,

min. 15 mesiacov:

4 pozície (1 až 4)

• Ak chcete pás odblokovat, stlačte tlačidlo zámku pásu, vytiahnite jazýčky spony a rozpojte ich.
• Ak chcete pás zablokovat, spojte najprv obidva jazýčky spony a spolu ich zasuňte do zámku pásu.

Montáž bez systému Isofi x:
