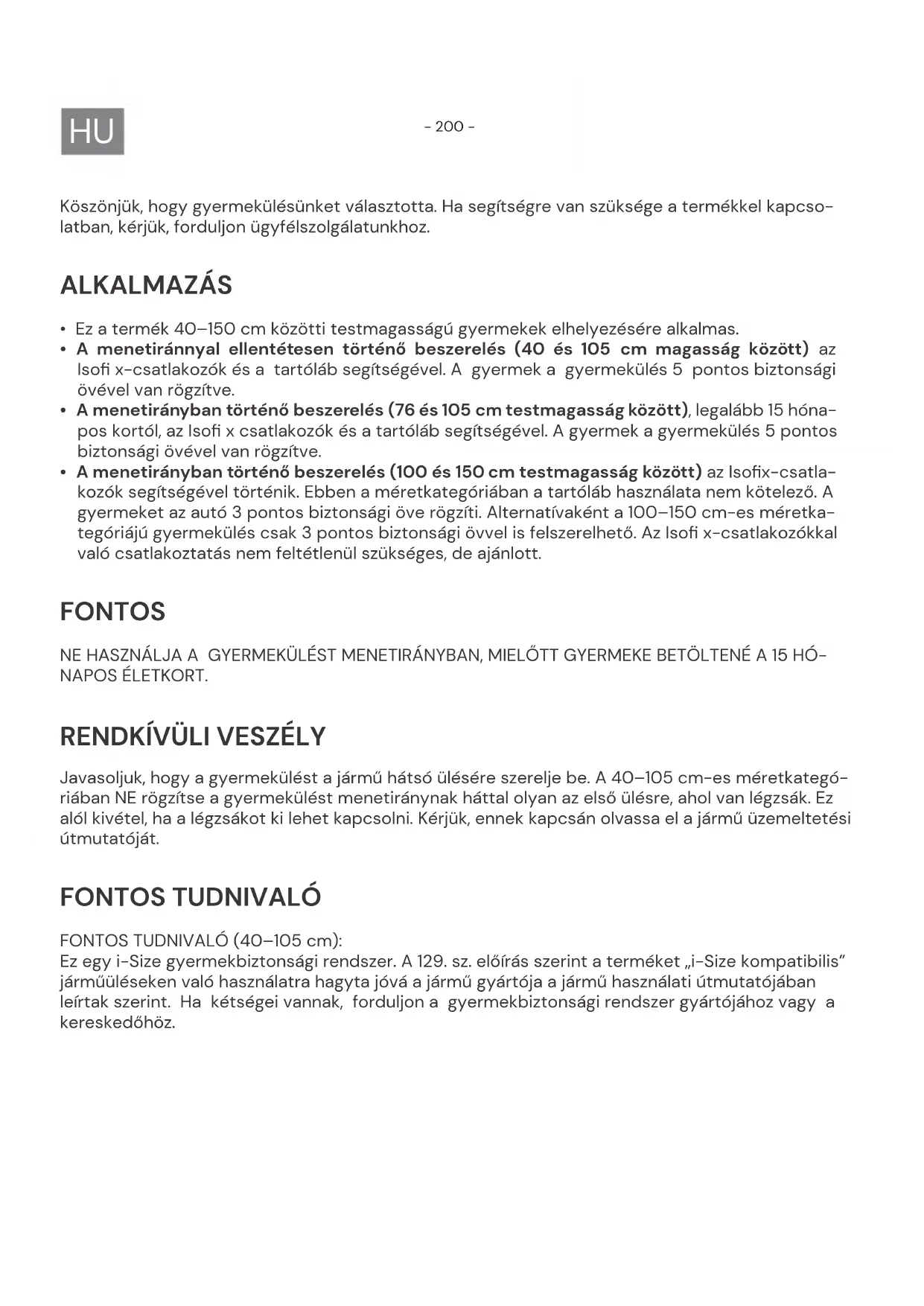

HASZNÁLATI ÚTMUTATÓ Four 360 SL Osann

Köszönjük, hogy gyermekülésünket választotta. Ha segítségre van szüksége a termékkel kapcso- latban, kérjük, forduljon ügyfélszolgálatunkhoz. ALKALMAZÁS

• Ez a termék 40–150 cm közötti testmagasságú gyermekek elhelyezésére alkalmas.

• A menetiránnyal ellentétesen történő beszerelés (40 és 105 cm magasság között) az Isofi x-csatlakozók és a tartóláb segítségével. A gyermek a gyermekülés 5 pontos biztonsági övével van rögzítve.

• A menetirányban történő beszerelés (76 és 105 cm testmagasság között), legalább 15 hóna- pos kortól, az Isofi x csatlakozók és a tartóláb segítségével. A gyermek a gyermekülés 5 pontos biztonsági övével van rögzítve.

• A menetirányban történő beszerelés (100 és 150 cm testmagasság között) az Isofi x-csatla- kozók segítségével történik. Ebben a méretkategóriában a tartóláb használata nem kötelező. A gyermeket az autó 3 pontos biztonsági öve rögzíti. Alternatívaként a 100–150cm-es méretka- tegóriájú gyermekülés csak 3 pontos biztonsági övvel is felszerelhető. Az Isofi x-csatlakozókkal való csatlakoztatás nem feltétlenül szükséges, de ajánlott. FONTOS NE HASZNÁLJA A GYERMEKÜLÉST MENETIRÁNYBAN, MIELŐTT GYERMEKE BETÖLTENÉ A 15 HÓ- NAPOS ÉLETKORT.

Javasoljuk, hogy a gyermekülést a jármű hátsó ülésére szerelje be. A 40–105 cm-es méretkategó- riában NE rögzítse a gyermekülést menetiránynak háttal olyan az első ülésre, ahol van légzsák. Ez alól kivétel, ha a légzsákot ki lehet kapcsolni. Kérjük, ennek kapcsán olvassa el a jármű üzemeltetési útmutatóját. FONTOS TUDNIVALÓ FONTOS TUDNIVALÓ (40–105 cm): Ez egy i-Size gyermekbiztonsági rendszer. A 129. sz. előírás szerint a terméket „i-Size kompatibilis” járműüléseken való használatra hagyta jóvá a jármű gyártója a jármű használati útmutatójában leírtak szerint. Ha kétségei vannak, forduljon a gyermekbiztonsági rendszer gyártójához vagy a kereskedőhöz.- 201 -

Méretkate- gória Beszerelési irány Telepítés Típus A gyermek rögzítése 40–105 cm Menetirány- nyal ellen- tétes irányban Isofi x-csatlakozók és tartóláb i-Size A gyermekülés 5 pontos biz- tonsági öve 76–105 cm Menet- irányban Isofi x-csatlakozók és tartóláb i-Size A gyermekülés 5 pontos biz- tonsági öve 100–150 cm Menet- irányban Isofi x-csatlakozók és az autó 3 pon- tos biztonsági öve i-Size ülésma- gasító 3 pontos biztonsági öv 100–150 cm Menet- irányban 3 pontos bizton- sági öv i-Size ülésma- gasító 3 pontos biztonsági öv A következő táblázat a rögzítőeszközökre és -módszerekre vonatkozó információkat tünteti fel:

40–105 cm: Csak akkor, ha Isofi x-csatlakozók állnak ren- delkezésre. Menetiránnyal szembeni használat esetén csak akkor, ha a légzsák kikapcsolható. 100–150 cm: Csak akkor, ha legalább ECE R16 szerinti 3 pontos biztonsági öv van felszerelve. Ha rendelkezésre állnak Isofi x-csatlakozók, akkor ezek is használhatók. A gyermek rögzítése csak 2 pontos biztonsági övvel nem engedélyezett. FONTOS TUDNIVALÓ (100–150cm): Ez egy optimalizált i-Size gyermekülés-magasító. A 129. számú előírás szerint a termék elsősorban az „i-Size üléseken” való használatra van jóváhagyva, és ezt a jármű gyártója a jármű használati utasításában határozza meg. Ha kétségei vannak, forduljon a kibővített gyermekbiztonsági rend- szer gyártójához vagy a kereskedőhöz. Az optimalizált i-Size ülésmagasító az „univerzális” kategóriába tartozó összes ülésen használható, feltéve, hogy a jármű belseje ezt lehetővé teszi. Kétség esetén forduljon az autóülés gyártójához vagy a kereskedőhöz.- 202 -

• Kérjük, a használat előtt fi gyelmesen olvassa el ezt az útmutatót, hogy gyermeke biztonságát garantálja. Tartsa az útmutatót biztonságos helyen. Ha nem tartja be az ebben a kézikönyvben szereplő utasításokat, akkor ezzel a gyermeke súlyos sérülését okozhatja.

• A gyermekülést csak a saját 5 pontos biztonsági övrendszerével használhatják a 18 kg-nál ki- sebb testsúlyú, legfeljebb 105 cm magas gyermekek.

• A gyermekülés NEM használható az 5 pontos biztonsági övrendszerrel 18 kg-nál nehezebb és 105 cm-nél magasabb gyermekek esetében.

• A gyermekülés az Isofi x-csatlakozók és a tartóláb segítségével menetiránnyal ellentétes vagy azzal megegyező irányban szerelhető be. Tartólábbal való használat esetén a maximális testma- gasság 105 cm, a maximális testsúly pedig 18 kg. Fontos: Amíg a gyermek el nem éri a 15 hónapos életkort, az ülést nem szabad menetirányban beszerelni.

• Az Isofi x beszereléséhez: Mindenképpen olvassa el az autó gyártójának kézikönyvét.

• Csak az útmutatóban leírt és a gyermekbiztonsági rendszerben megjelölt teherhordó érintke- zési pontokat használja.

• Ne használja a gyermekülést otthon. Kizárólag autóban való használatra terveztük.

• Soha ne hagyja gyermekét felügyelet nélkül az ülésben.

• Ne helyezze a gyermekülést a menetiránnyal ellentétes irányban olyan első ülésre, ahol a légzsák be van kapcsolva. Ez súlyos, akár halálos sérüléshez vezethet.

• A balesetben nagy terhelésnek kitett gyermekülést ki kell cserélni.

• Biztonsági okokból a gyermekülést akkor is rögzíteni kell a járműben, ha nincs gyermek a gyer- mekülésben.

• Mindig győződjön meg arról, hogy a gyermekülést a járműhöz rögzítő valamennyi öv feszes, és hogy a gyermeket rögzítő övek mind a gyermek testéhez igazodnak. Ügyeljen arra is, hogy az övek ne legyenek elcsavarodva.

• Az olyan csomagokat vagy más tárgyakat, amelyek ütközés esetén sérülést okozhatnak, meg- felelően rögzíteni kell.

• A gyermekbiztonsági rendszer merev elemeit és műanyag alkatrészeit úgy kell elhelyezni és felszerelni, hogy ne tudja őket beszorítani a mozgó ülés vagy a jármű ajtaja.

• Fontos, hogy az alul elhelyezett övek stabilan rögzítsék a gyermek medencéjét. A zuhanás koc- kázatának elkerülése érdekében gyermekének mindig viselnie kell a biztonsági övet.

• Az illetékes hatóság jóváhagyása nélkül veszélyes a terméken módosítást végezni vagy azt ki- egészíteni. Ha nem tartja be a gyermekbiztonsági rendszer gyártójának beszerelési utasításait, az szintén veszélyezteti gyermeke biztonságát.

• A gyermekülést legfeljebb 150cm magas gyermekek számára terveztük. Soha ne terhelje túl a gyermekülést oly módon, hogy egynél több gyermeket vagy további terheket szállít benne.

• A gyermekbiztonsági rendszert nem szabad üléshuzat nélkül használni.

• Az üléshuzatot nem szabad a gyártó által ajánlottól eltérő üléshuzattal helyettesíteni, mivel ez az üléshuzat a biztonsági rendszer szerves részét képezi.- 203 -

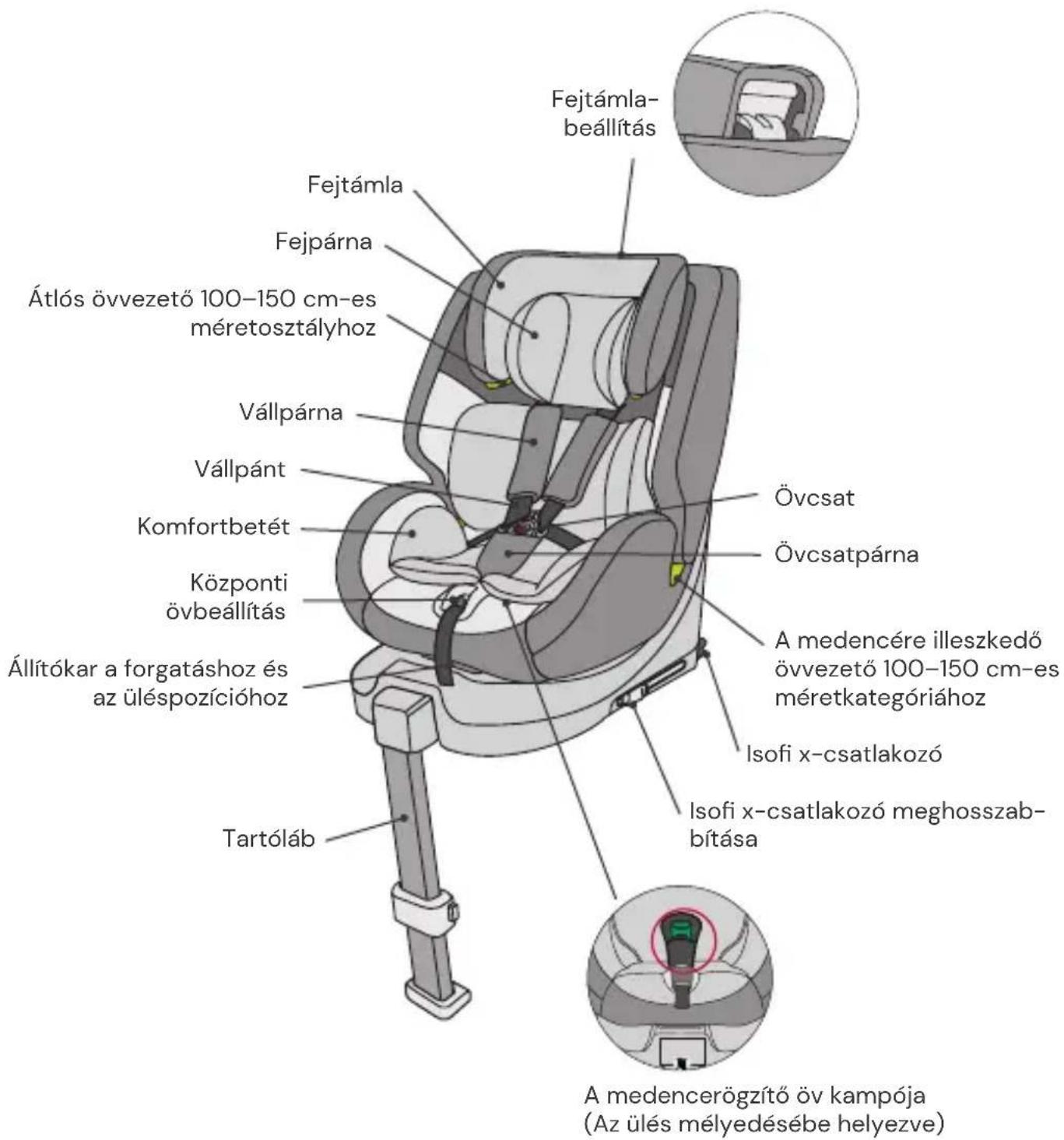

Fejtámla Vállpárna Komfortbetét Központi övbeállítás Tartóláb Állítókar a forgatáshoz és az üléspozícióhoz Isofi x-csatlakozó Fejpárna Vállpánt Övcsat Övcsatpárna Fejtámla- beállítás Isofi x-csatlakozó meghosszab- bítása A medencére illeszkedő övvezető 100–150cm-es méretkategóriához Átlós övvezető 100–150 cm-es méretosztályhoz A medencerögzítő öv kampója (Az ülés mélyedésébe helyezve)- 204 -

AZ AUTÓS GYERMEKÜLÉS HASZNÁLATA Az autós gyermekülés dőlésszögé- nek beállítása

• Egyik kezével mozgassa a beállítókart az ülőfe- lület alsó részén.

• Fogja meg az ülőfelületet a másik kezével, és állítsa be a megfelelő szöget. A következő üléspozíciók lehetségesek: (Kérjük, vegye fi gyelembe a gyermekülésen talál- ható címkét) Menetiránnyal szemben elhelyezve, testmagasság: 40–75 cm, pozíció: R1 Testmagasság: 76–105 cm, pozíció: R2 Menetirányban elhelyezve, testmagasság: 76–105 cm, legalább 15 hónapos gyermek: 4 pozíció (1–4) Menetirányban elhelyezve, testmagasság: 100–125 cm: 4 pozíció (1–4) 126–150 cm: 1 pozíció (1) Az autós gyermekülés elfordítása

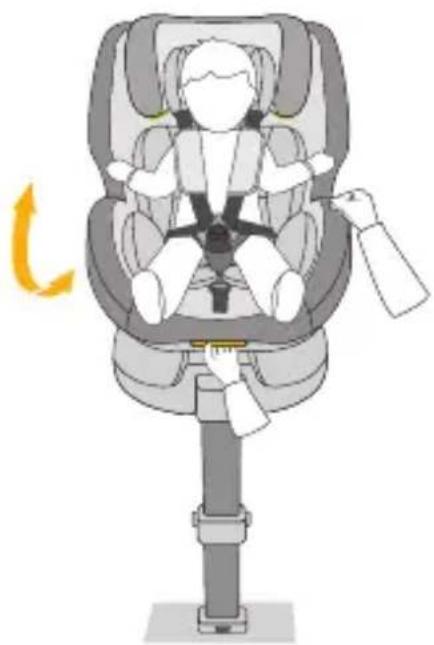

• Egyik kezével húzza meg az alap elülső részén lévő állítókart, a másik kezével pedig fordítsa az ülést a kívánt haladási irányba.

• A menetiránynak megfelelő pozíció csak leg- alább 15 hónapos és legalább 76 cm magas gyermekek számára alkalmas. A menetiránnyal ellentétes pozíciót 40 és 105cm közötti ma- gasságú és legfeljebb 18kg testsúlyú gyerme- kek számára terveztük.

• Az oldalsó pozíció csak arra szolgál, hogy a gyermek könnyebben be tudjon szállni. Ezt a pozíciót menet közben nem szabad használni.- 205 -

• Az öv kioldásához nyomja meg az egyik kezével az övbeállító gombot az ülésrészen. Fogja meg az övcsatot a másik kezével, és óvatosan lazít- sa meg a csatlakoztatott öveket.

• Az övek megszorításához húzza meg az elülső beállítófület. Ügyeljen arra, hogy a szíjak ne le- gyenek elcsavarodva. Az öv kioldása/rögzítése

• Az öv kioldásához nyomja meg az övcsaton lévő gombot, húzza ki a csatnyelveket, és vá- lassza szét őket.

• Az öv rögzítéséhez először kösse össze a két csatnyelvet, majd helyezze őket együtt az övcsatba. Fejpárna és komfortbetét

• A fejpárnát és a komfortbetétet 40–75 cm testmagasságú csecsemők számára terveztük.

• Ha gyermeke túllépi a megadott magasságot, vegye ki mindkét betétet.- 206 -

A fejtámla beállítása

• Oldja ki az övet, és húzza meg az autós gyer- mekülés hátulján lévő fejtámla-beállító kart. Mozgassa a fejtámlát, amíg a megfelelő ma- gasságban a helyére nem kattan.

• Ügyeljen arra, hogy a vállpántok az autós gyer- mekülésből közvetlenül a gyermek válla felett legyenek kivezetve.

• Engedje ki a kart, és ügyeljen arra, hogy a fej- támla a helyére kattanjon.- 207 -

Tartóláb a 40–105 cm-es méretkate- góriához

• Hajtsa ki a tartólábat a gyermekülés alatt. Leg- feljebb 105 cm magas gyermekek esetében a gyermekülés csak kihajtott Isofi x-tartólábbal és az Isofi x-csatlakozókkal együtt használható.

• Nyomja meg az oldalsó gombokat a tartóláb magasságának beállításához és a teleszkópos tartóláb kihúzásához. Győződjön meg arról, hogy a tartóláb teljes egészében a jármű láb- terében van.

• Győződjön meg arról, hogy a tartólábon lévő kijelző zöldet mutat.

• 100–150 cm-es méretkategória: Ebben a mé- retkategóriában a tartóláb használata nem kö- telező. Kérjük, hajtsa be a tartólábat. Isofi x-csatlakozók

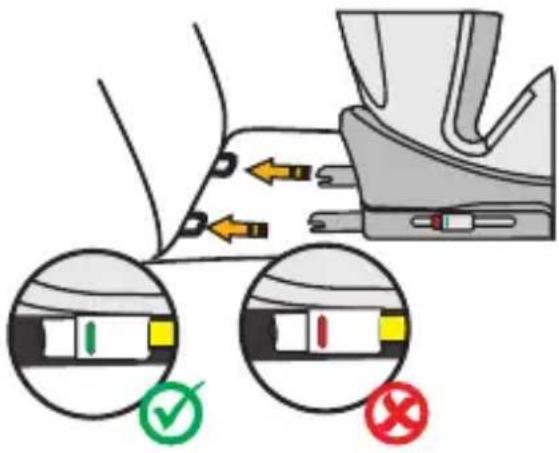

• Nyomja meg mindkét oldalsó Isofi x-csatlakozó gombját az Isofi x-csatlakozók meghosszabbí- tásához.

• Vezesse az Isofi x-csatlakozókat az autóülés Isofi x-tartóihoz, és pattintsa be őket a he- lyükre.

• Tolja erősen a gyermekülést az autóülés háttámlájának. Ügyeljen arra, hogy mindkét Isofi x-kijelző zöld legyen. 40–105 cm:- 208 -

Az 5 pontos biztonsági öv elhelyezése (100–150 cm-es méretkategória)

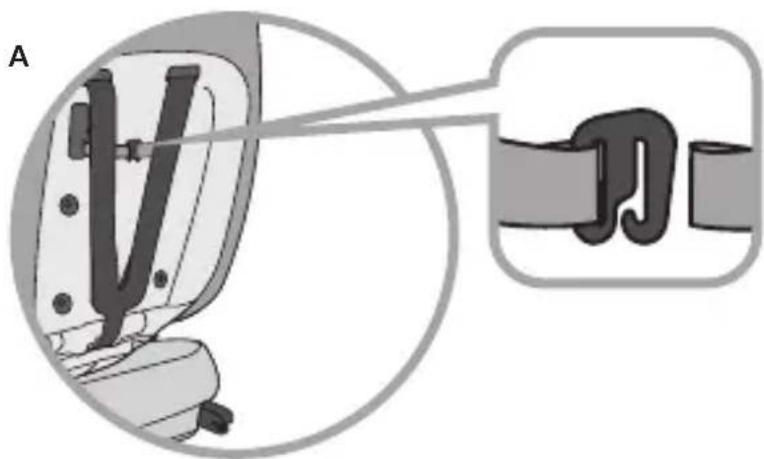

• Nyissa ki az üléshuzatot az autós-gyermekülés hátulján, és húzza le a vállpárnákat a horgokról (A ábra). Nyissa ki a vállpárnákat a patentek segítségével, hogy a vállpárnákat teljesen le tudja venni a gyermekülésről (B ábra).

• Lazítsa meg az övrendszert a maximális hosszúságra.

• Nyissa ki a huzatot a hátsó részen a patentek segítségével, és hajtsa ki. A fejtámla huzatának alsó részét is hajtsa oldalra (C ábra).

• Nyissa ki az övrendszert, és helyezze a vállpántokat a huzat mögé.

• Óvatosan húzza le a huzatot az ülésrészen, hogy az övcsatot át tudja vezetni az üléshuzat nyí- lásán keresztül.

• Távolítsa el a medencerögzítő öv zöld kampóját az ülőrészen lévő mélyedésből (D ábra).

• Helyezze az övcsat nyelveit az övcsatba, és a rögzítőpántot az övcsattól a résen keresztül ve- zesse a mélyedés felé (E ábra).

• Hajtsa össze az övcsat rögzítőpántját a fémkapoccsal együtt, és helyezze az ülőrészen lévő mélyedésbe (F ábra).

• Ezután először a medencerögzítő öv zöld kampójának fémkapcsát vezesse be abba a nyílásba, amelyből korábban az övcsatot kifűzte (G ábra). Ügyeljen arra, hogy a fémkapocs megfelelően legyen befűzve, és hogy a medencerögzítő öv kampójának rögzítőpántja megfelelően jöjjön ki a nyílásból (H ábra).

• Vezesse át a medencerögzítő öv zöld kampóját az üléshuzat nyílásán.

• Tegye vissza a huzatot az ülésrészre, és győződjön meg arról, hogy a huzat a barázdában van.

• Hajtsa vissza a fejtámlahuzat alsó részét és hajtsa fel a hátsó rész huzatát, majd kapcsolja őket össze a patentekkel.

• Az eltávolított párnákat tárolja biztonságos helyen későbbi használatra.

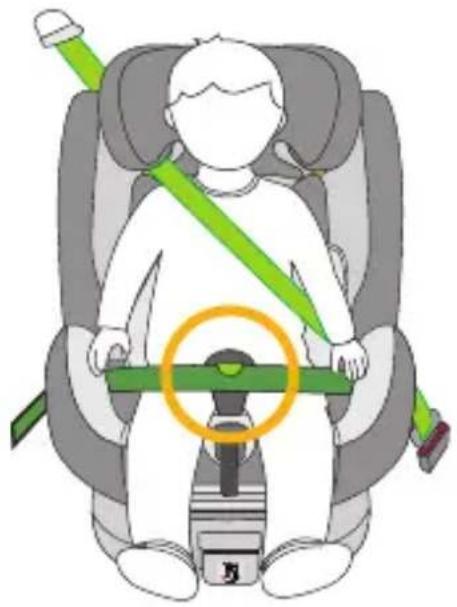

Medencerögzítő öv kampói a 100– 150 cm-es méretkategóriához

• A gyermek becsatolása során ügyeljen arra, hogy az autó 3 pontos biztonsági övének me- dencerögzítő öve a medencerögzítő öv kam- póján belül legyen. Ügyeljen arra, hogy az öv ne csavarodjon el.

• FIGYELEM: Az átlós öv nem lehet a biztonsági öv kampóján belül.

• A medencerögzítő öv kampójának használata opcionális.- 211 -

A gyermekülés hosszú élettartamának biztosítása érdekében ne használjon oldószereket, súro- lószereket vagy agresszív tisztítószereket a gyermekülés tisztításához. Minden mosás után el- lenőrizze a szövet és a varratok tartósságát. A szövet mosásakor gondosan kövesse a címkén található utasításokat (lásd alább). KARBANTARTÁS Rendszeresen ellenőrizze a termék állapotát az esetleges sérülések szempontjából. Sérülés ese- tén a gyermekülés nem használható tovább, és a gyermekektől elzárva kell tartani. Ha bármilyen kérdése vagy problémája van, kérjük, forduljon az Osann ügyfélszolgálatához a [phone] telefonszámon.

fehérítse Dobban való szárítás alacsony hőmérsékleten Mosás 30°C-on, kímélőprogramon

végezzen vegytisztítást

A GYERMEKÜLÉS BESZERELÉSE

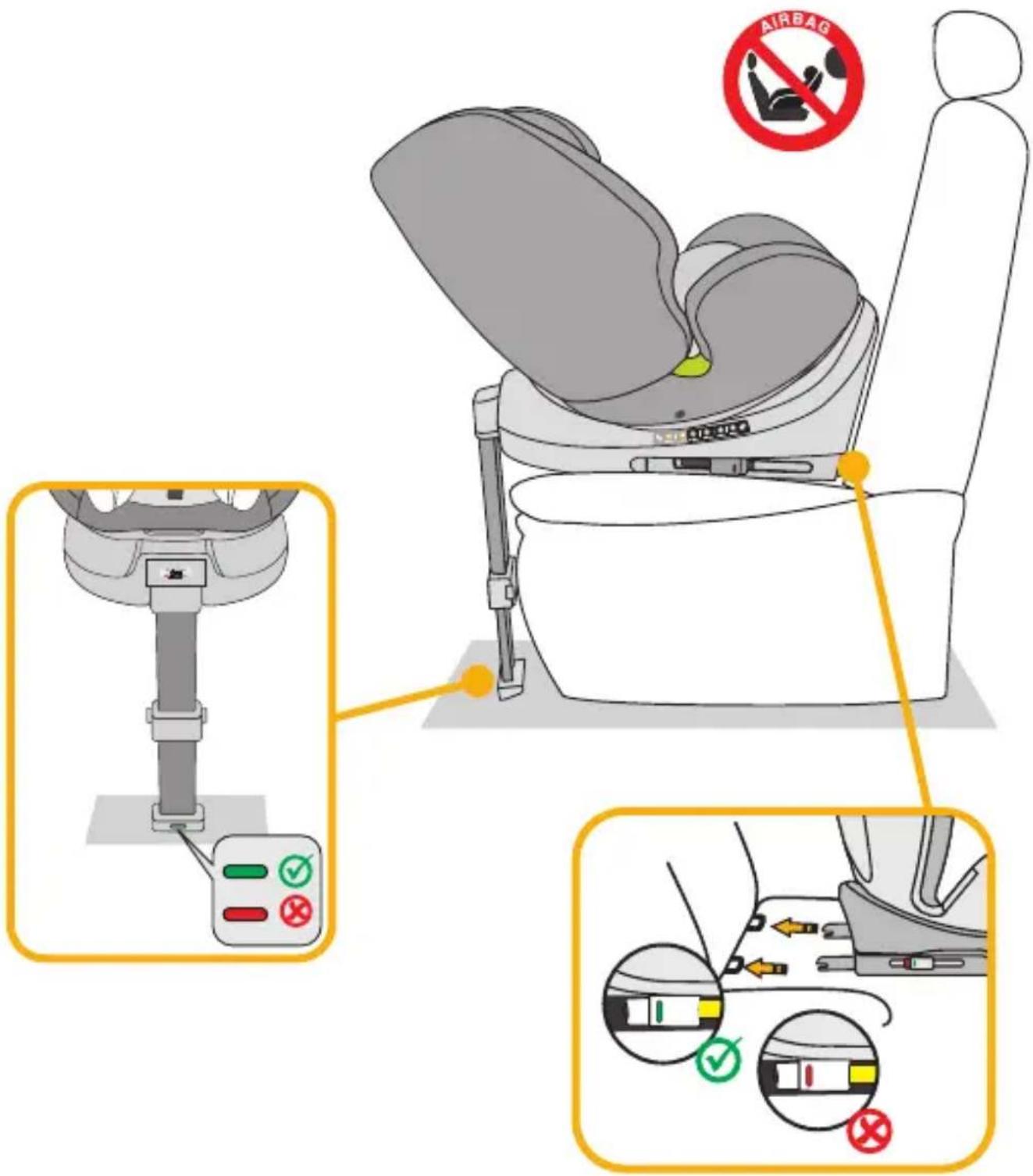

1) 40–105 cm-es méretkategória, max. 18 kg, a menetiránnyal ellentétes

1 . Állítsa az autós-gyermekülést a maximális dőlésszögbe, és fordítsa el úgy, hogy az R1 ülés- pozícióban (40–75cm) a menetiránnyal ellentétes irányba nézzen. Ha gyermeke 75 cm-nél magasabb, váltson az R2 üléspozícióra (76–105 cm). 2 . Nyomja meg mindkét oldalsó Isofi x-csatlakozó gombját az Isofi x-csatlakozók meghosszab- bításához. 3 . Hajtsa ki a tartólábat a gyermekülés alatt. 4 . Vezesse az Isofi x-csatlakozókat az autóülés Isofi x-tartóihoz, és pattintsa be őket a helyükre. 5 . Tolja erősen a gyermekülést az autóülés háttámlájának. Ügyeljen arra, hogy mindkét Isofi x-ki- jelző zöld legyen. 6 . Állítsa be a tartóláb magasságát, és győződjön meg arról, hogy az teljesen az autó lábterében helyezkedik el. 7 . Győződjön meg arról, hogy a tartólábon lévő kijelző zöldre vált. 8 . A gyermek kényelmes elhelyezéséhez fordítsa a gyermekülést az autó ajtaja felé. 9 . Oldja ki az autós gyermekülés övcsatját, és helyezze az öveket az ülés külső oldalára. 10 . Helyezze gyermekét a gyermekülésbe. 11 . Állítsa be a fejtámla magasságát a fent leírtak szerint. 12 . Zárja be ismét az övcsatot, amíg kattanást nem hall. 13 . Az övek megszorításához húzza meg az elülső beállítófület. 14 . Ügyeljen arra, hogy a szíjak ne legyenek elcsavarodva. 15 . Fordítsa az ülést a menetiránnyal ellentétes pozícióba. Ügyeljen arra, hogy az autós gyermekü- lés ebben a pozícióban a helyére kattanjon.- 214 -

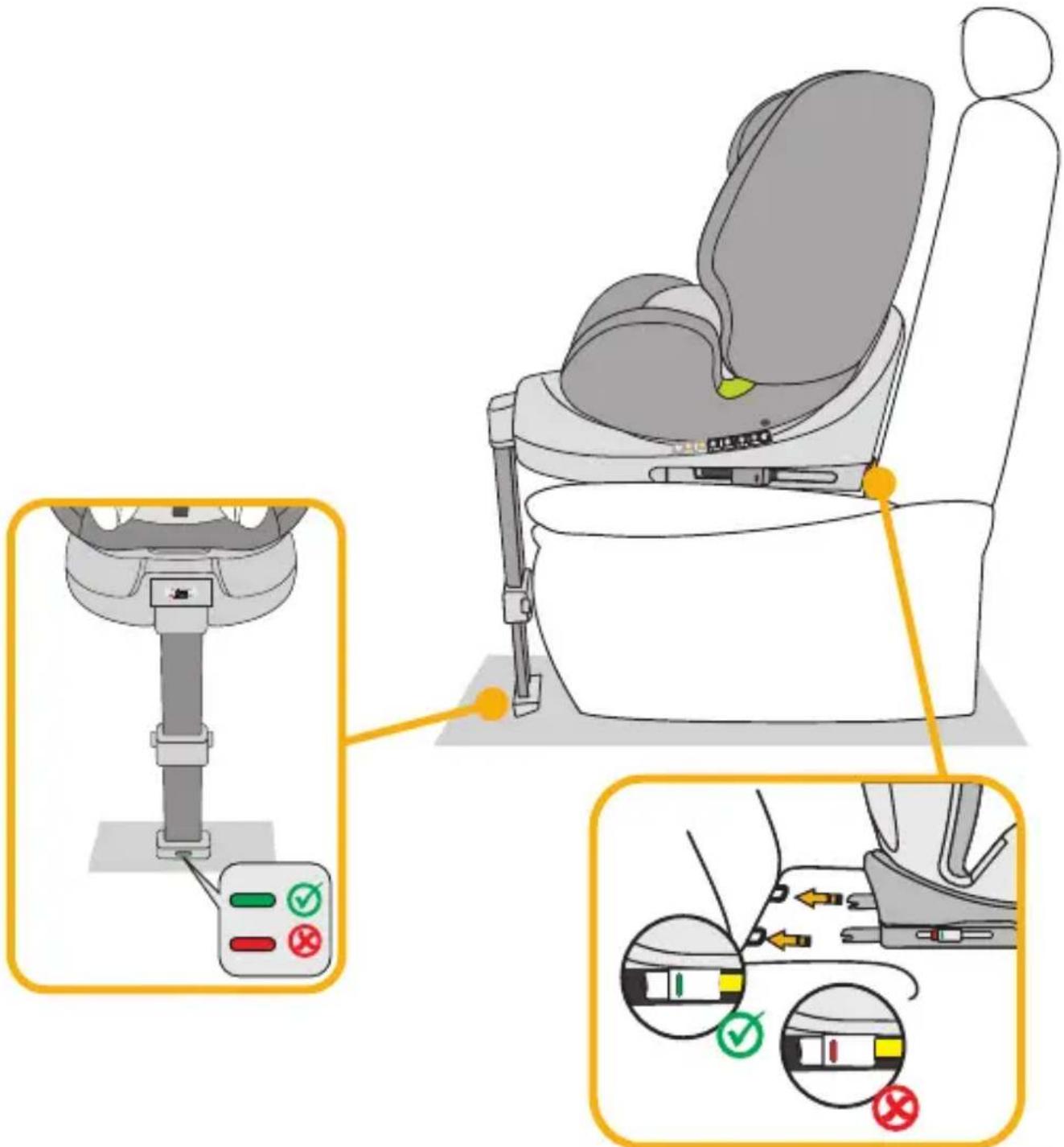

2) 76–105 cm-es méretkategória, min. 15 hónapos életkor, max. 18 kg, me-

netirányba néző pozíció FONTOS: NE HASZNÁLJA A GYERMEKÜLÉST MENETIRÁNYBAN, MIELŐTT GYERMEKE BETÖLTE- NÉ A 15 HÓNAPOS ÉLETKORT.

1 . Nyomja meg mindkét oldalsó Isofi x-csatlakozó gombját az Isofi x-csatlakozók meghosszab- bításához. 2 . Hajtsa ki a tartólábat a gyermekülés alatt. 3 . Vezesse az Isofi x-csatlakozókat az autóülés Isofi x-tartóihoz, és pattintsa be őket a helyükre. 4 . Tolja erősen a gyermekülést az autóülés háttámlájának. Ügyeljen arra, hogy mindkét Isofi x-ki- jelző zöldre váltson. 5 . Állítsa be a tartóláb magasságát, és győződjön meg arról, hogy az teljesen az autó lábterében helyezkedik el. 6 . Győződjön meg arról, hogy a tartólábon lévő kijelző zöldet mutat. 7 . A gyermekülés 4 állítható üléspozícióval rendelkezik a menetirányban. 8 . A gyermek kényelmes elhelyezéséhez fordítsa a gyermekülést az autó ajtaja felé. 9 . Oldja ki az autós gyermekülés övcsatját, és helyezze az öveket az ülés külső oldalára. 10 . Helyezze gyermekét a gyermekülésbe. 11 . Állítsa be a fejtámla magasságát a fent leírtak szerint. 12 . Zárja be ismét az övcsatot, amíg kattanást nem hall. 13 . Az övek megszorításához húzza meg az elülső beállítófület. Ügyeljen arra, hogy a szíjak ne le- gyenek elcsavarodva. 14 . Fordítsa az ülést a menetiránynak megfelelő pozícióba. Ügyeljen arra, hogy az autós gyermekü- lés ebben a pozícióban a helyére kattanjon.- 216 -

3) 100–150 cm-es méretkategória, menetirányba néző pozíció

1 . Ezután hajtsa be a tartólábat. Ez ebben a méretkategóriában a tartóláb használata nem kö- telező. 2 . Az autós-gyermekülés 5 pontos övét a fent leírtak szerint kell elhelyezni. Ebben a méretkate- góriában ez az öv nem kötelező. 3 . Szerelje fel a medencerögzítő öv kampóját a fent leírtak szerint. 4 . Nyomja meg mindkét oldalsó Isofi x-csatlakozó gombját az Isofi x-csatlakozók meghosszab- bításához. 5 . Vezesse az Isofi x-csatlakozókat az autóülés Isofi x-tartóihoz, és pattintsa be őket a helyükre. 6 . Tolja erősen a gyermekülést az autóülés háttámlájának. Ügyeljen arra, hogy mindkét Isofi x-ki- jelző zöldre váltson. 7 . Fűzze át az autó 3 pontos biztonsági övének átlós övét a gyermekülés fejtámláján lévő átlós övvezetőn keresztül. 8 . Fűzze át az autó 3 pontos biztonsági övének medencerögzítő övét a gyermekülés ülőrészének első medenceöv-vezetőjén. 9 . A gyermek kényelmes elhelyezéséhez fordítsa a gyermekülést az autó ajtaja felé. 10 . Helyezze gyermekét a gyermekülésbe. 11 . Állítsa be a fejtámla magasságát úgy, hogy a gyermek feje teljesen felfeküdjön a fejtámlára, és az átlós öv a gyermek vállának magasságában lépjen ki az övvezetőn keresztül. 12 . Fordítsa az ülést a menetiránynak megfelelő pozícióba. Ügyeljen arra, hogy az autós gyermekü- lés ebben a pozícióban a helyére kattanjon. 13 . Csatolja be a 3 pontos biztonsági öv csatját, amíg kattanást nem hall. 14 . Ügyeljen arra, hogy a medencerögzítő öv a medencerögzítő öv kampóján belül legyen. A me- dencerögzítő öv kampójának használata opcionális. 15 . Ügyeljen arra, hogy mind az átlós öv, mind a medencerögzítő öv a gyermekülés második me- denceöv-vezetőjén fusson keresztül, amely az autó biztonsági övének csatjával szemben van. 16 . Húzza szorosra az átlós övet. Ügyeljen arra, hogy az övek ne legyenek elcsavarodva. 17 . Az autós gyermekülés a következő, menetirányban állítható üléspozíciókkal rendelkezik: 100– 125 cm: 4 pozíció (1-4); 126–150 cm: 1 pozíció (1). Isofi x nélküli beszerelés: Alternatívaként a 100–150cm-es méretkategóriájú gyermekülés csak 3 pontos biztonsági övvel is felszerelhető. Az Isofi x-csatlakozókkal való csatlakoztatás nem feltétlenül szükséges, de ajánlott.www.osann.de Osann GmbH Gewerbestr. 22 D-78244 Gottmadingen Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Version A | 24.07.2024
