Typ produktu	Autosedačka pre deti s rotáciou 360°
Značka	Osann
Model	Four 360 SL
Kategória	Vysoká stolička / Autosedačka
Približná hmotnosť	12 kg
Výška dieťaťa	40 až 150 cm
Maximálna hmotnosť dieťaťa	18 kg (do 105 cm) potom až 36 kg (100-150 cm)
Minimálny vek pre jazdu po smere jazdy	15 dokončených mesiacov
Upevnenie	Isofix konektory + oporná noha (40-105 cm); Isofix alebo 3-bodový pás (100-150 cm)
Rotácia	360° s nastavovacou pákou
Smer inštalácie	Chrbtom k ceste (40-105 cm) a čelom k ceste (76-150 cm)
Polohy sklonu	Chrbtom k ceste: R1 (40-75 cm), R2 (76-105 cm); Čelom k ceste: 4 polohy (76-125 cm), 1 poloha (126-150 cm)
Systém zadržania dieťaťa	5-bodový pás (40-105 cm); 3-bodový pás vozidla (100-150 cm)
Nastavenie opierky hlavy	Áno, zadnou pákou
Homologácia	i-Size (R129) – i-Size zádržné zariadenie (40-105 cm) a i-Size optimalizovaný podsedák (100-150 cm)
Údržba a čistenie	Poťah umývateľný v práčke na 30°C jemný cyklus; sušenie pri nízkej teplote; nepoužívať rozpúšťadlá, bielidlá ani chemické čistenie
Bezpečnosť	Nepoužívať chrbtom k ceste na prednom sedadle s aktívnym airbagom; vymeniť po nehode; pravidelne kontrolovať stav
Náhradné diely	Kontaktujte zákaznícky servis Osann
Záruka	Riaďte sa návodom výrobcu

Často kladené otázky - Four 360 SL Osann

Ako nainštalovať sedačku v polohe chrbtom k ceste?

Pre deti od 40 do 105 cm (max 18 kg) nainštalujte sedačku v polohe chrbtom k ceste pomocou konektorov Isofix a opierky. Uistite sa, že airbag na prednom sedadle je deaktivovaný. Na pripútanie dieťaťa použite 5-bodový pás sedačky.

Od akého veku môže byť dieťa nainštalované čelom k ceste?

Dieťa musí mať aspoň 15 dokončených mesiacov a merať minimálne 76 cm, aby mohlo byť nainštalované čelom k ceste. Táto poloha je povolená až do 150 cm.

Ako otočiť sedačku?

Potiahnite nastavovaciu páku umiestnenú vpredu na základni a súčasne otáčajte sedaciu časť do požadovanej polohy. Rotácia o 360° uľahčuje inštaláciu a prístup k dieťaťu. Nikdy nejazdite so sedačkou v bočnej polohe.

Ako nastaviť 5-bodový pás?

Na uvoľnenie stlačte tlačidlo nastavenia a potiahnite popruhy. Na utiahnutie potiahnite prednú nastavovaciu západku. Uistite sa, že popruhy nie sú prekrútené a sú dobre prispôsobené telu dieťaťa.

Do akej výšky používať opornú nohu?

Oporná noha je povinná pre deti od 40 do 105 cm. Pre kategóriu 100-150 cm nie je potrebná a musí byť zložená.

Ako odložiť 5-bodový pás na použitie pásu vozidla?

Pre deti od 100 do 150 cm je potrebné odložiť 5-bodový pás. Otvorte zadný poťah, odpojte ramenné popruhy, prevlečte popruhy za poťah, potom vložte pracku a háčik do určených štrbín. Podrobnosti nájdete v návode.

Je možné nainštalovať sedačku bez Isofixu pre dieťa 100-150 cm?

Áno, je možné nainštalovať sedačku len s 3-bodovým pásom vozidla. Použitie konektorov Isofix sa však odporúča pre lepšiu stabilitu.

Ako prať poťah sedačky?

Poťah sa perie v práčke na 30°C jemný cyklus. Nepoužívať bielidlá, chemické prípravky ani žehliť. Sušenie v sušičke je možné pri nízkej teplote.

Čo robiť v prípade nehody?

Autosedačka musí byť vymenená, ak bola pri nehode vystavená silnému namáhaniu, aj keď nie sú viditeľné žiadne poškodenia. Kontaktujte výrobcu alebo predajcu.

Môže dieťa používať sedačku s hrubým zimným oblečením?

Odporúča sa vyhnúť príliš hrubému oblečeniu pod postrojom, pretože sa pri náraze môže stlačiť a znížiť účinnosť pásu. Oblečte dieťa ľahko a pás prispôsobte čo najbližšie k telu.

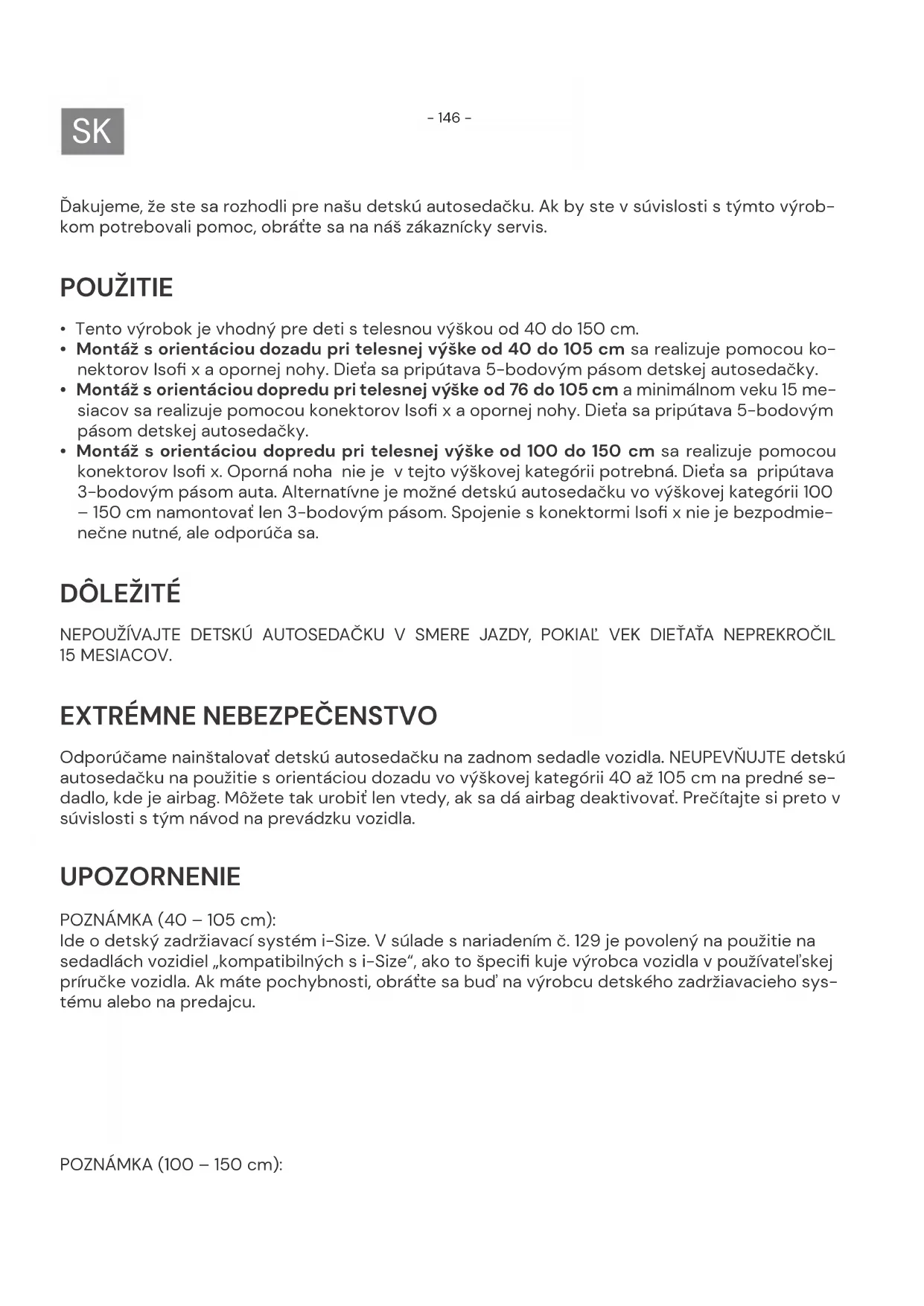

NÁVOD NA OBSLUHU Four 360 SL Osann

Čakujeme, že ste sa rozhodli pre našu detskú autosedačku. Ak by ste v súvislosti s týmto výrobkom potrebovali pomoc, obrátte sa na náš zákaznícky servis.

POUŽITIE

• Tento výrobok je vhodný pre deti s telesnou výškou od 40 do 150 cm.
• Montáž s orientáciou dozadu pri telesnej výške od 40 do 105 cm sa realizuje pomocou konektorov Isofi x a opornej nohy. Dieta sa pripútava 5-bodovým pásom detskej autosedačky.
• Montáž s orientáciou dopredu pri telesnej výške od 76 do 105 cm a minimálnom veku 15 me-siacov sa realizuje pomocou konektorov Isofi x a opornej nohy. Dieta sa pripútava 5-bodovým pásom detskej autosedačky.
• Montáž s orientáciou dopredu pri telesnej výške od 100 do 150 cm sa realizuje pomocou konektorov Isofi x. Oporná noha nie je v tejto výškovej kategórii potrebná. Dieta sa pripútava 3-bodovým pásom auta. Alternativne je možné detskú autosedačku vo výškovej kategórii 100 – 150 cm namontovať len 3-bodovým pásom. Spojenie s konektormi Isofi x nie je bezpodmie-nečne nutné, ale odporúča sa.

DÔLEŽITÉ

NEPOUŽÍVAJTE DETSKÚ AUTOSEDAČKU V SMERE JAZDY, POKIAL' VEK DIĚTĚA ŤA NEPREKROČIL 15 MESIACOV.

EXTRÉMNE NEBEZPEČENSTVO

Odporúčame nainštalovať detskú autosedačku na zadnom sedadle vozidla. NEUPEVŇUJTE detskú autosedačku na použitie s orientáciou dozadu vo výškovej kategórii 40 až 105 cm na predné sedadlo, kde je airbag. Môžete tak urobiť len vtedy, ak sa dá airbag deaktivovať. Prečítajte si preto v súvislosti s tým návod na prevádzku vozidla.

UPOZORNENIE

POZNÁMKA (40 - 105 cm):

Ide o detský zadržiavací systém i-Size. V súlade s nariadením č. 129 je povolený na použitie na sedadlách vozidiel „kompatibilných s i-Size“, ako to špecifi kuje výrobca vozidla v používatel'skej príručke vozidla. Ak máte pochybnosti, obrátte sa bud' na výrobcu detského zadržiavacieho systému alebo na predajcu.

Ide o optimalizovaný podsedák i-Size. V súlade s nariadením č. 129 je povolený na použitie pre-dovšetkým na „sedadlách kompatibilných s i-Size“ špecifi kovaných výrobcami vozidiel v používa-tel'skej príručke vozidla. Ak máte pochybnosti, obrátte sa bud' na výrobcu rozšíreného detského zadržiavacieho systému alebo na predajcu.

Optimalizovaný podsedák i-Size je možné používať aj na všetkých sedadlách v kategórii „univerzálne“, ak to nie je v rozpore s interiérom vozidla.

V prípade pochybností sa obrátte na výrobcu autosedačky alebo predajcu.

40 – 105 cm: Iba ak sú prítomné konektory Isofi x. Pri použití s orientáciou dozadu dodatočne iba vtedy, ak je možné airbag deaktivovat.

100 – 150 cm: Iba ak je k dispozícii aspoň jeden 3-bodový pás podľa ECE R16. Ak sú k dispozícii konektory Isofi x, môžu sa dodatočne použit aj tieto. Pripútanie dietaťa iba 2-bodovým pásom nie je povolené.

Nasledujúca tabul'ka obsahuje informácie o upevňovacích prípravkoch a metódach:

Výšková kategória	Smer mon-táže	Inštalácia Typ Zaistenie dietaťa
40 – 105 cm	Orientácia dozadu	Konektory Isofi x a oporná noha	i-Size	5-bodový pás detskej auto-sedačky
76 – 105 cm	Orientácia dopredu	Konektory Isofi x a oporná noha	i-Size	5-bodový pás detskej auto-sedačky
100 – 150 cm	Orientácia dopredu	Konektory Isofi x a 3-bodový pás auta	Podsedák i-Size	3-bodový pás auta
100 – 150 cm	Orientácia dopredu	3-bodový pás auta	Podsedák i-Size	3-bodový pás auta

VAROVANIE

• Pred použitím si starostlivo prečítajte tento návod, aby ste zaistili bezpečnosť svojho dietaťa. Uschovajte si návod. Nedodržanie pokynov z tejto príručky môže viest k závažným poraneniam vášho dietaťa.
• Detskú sedačku možno používať s vlastným 5-bodovým pásovým systémom iba pre deti s telesnou hmotnostou pod 18 kg a výškou do 105 cm.
• Detskú sedačku NESMIETE používať s 5-bodovým pásovým systémom pre deti s telesnou hmotnosťou nad 18 kg a výškou nad 105 cm.
• S konektormi Isofi x a opornou nohou je možné namontovať detskú sedačku s orientáciou sme-rom dozadu a dopredu. Na použitie s opornou nohou smie byť maximálna telesná výška 105 cm a maximálna hmotnosť 18 kg. Dôležité: Nemontujte s orientáciou dopredu, pokial’ vek dietáta neprekročil 15 mesiacov.
• Pri montáži systému Isofi x: Prečítajte si príručku výrobcu automobilu.
• Nepoužívajte žiadne d'alšie nosné dotykové body než tie, ktoré sú opísané v návode a vyznačené v detskom zadržiavacom systéme.
• Túto detskú autosedačku nepoužívajte doma. Bola navrhnutá výhradne na používanie v aute.
• Dieta nikdy nenechávajte v sedačke bez dozoru.
• Detskú autosedačku orientovanú dozadu nikdy neumiestňujte na predné sedadlo s aktivovaným airbagom. Môže to viest k tažkým poraneniam alebo k usmrteniu.
• Ak bola detská sedačka pri nehode vystavená silnému zaťaženiu, musí sa vymeniť za novú.
• Z bezpečnostných dôvodov musí byť detská autosedačka vo vozidle pripevnená aj vtedy, ked' sa v nej nenachádza dieta.
• Vždy sa uistite, že všetky pásy, ktoré pridržiavajú detskú autosedačku vo vozidle, sú pevne utiahnuté, a všetky pásy, ktoré zadržiavajú dieta, sú prispôsobené telu dieta. Uistite sa tiež, že pásy nie sú pretočené.
• Batožinu alebo iné predmety, ktoré by v prípade nárazu mohli spôsobit poranenia, musíte správnym spôsobom zaistiť.
• Pevné predmety a plastové diely detského zadržiavacieho systému je potrebné umiestniť a nainštalovať tak, aby nemohlo dôjst k ich zovretiu pohyblivým sedadlom alebo dverami vozidla.
• Je dôležité, aby nízko umiestnené pásy pevne fixovali panvu dietaťa. Diéta by malo byť neustále pripútané, aby sa predišlo riziku jeho pádu.
• Je nebezpečné menit alebo doplňat výrobok bez súhlasu príslušného orgánu. Nedodržiavanie inštalačných pokynov od výrobcu detského zadržiavacieho systému taktiež predstavuje riziká pre bezpečnost vášho dietaťa.
• Táto detská sedačka bola navrhnutá pre deti s maximálnou telesnou výškou 150 cm. Nikdy ne-preťažujte detskú sedačku tak, že v nej budete prepravovat viac ako jedno dieta alebo d’alšie bremená.
• Detské zadržiavacie zariadenie sa nesmie používať bez potahu sedačky.
• Potah sedačky nesmiete nahradiť iným potahom, ktorý nie je schválený výrobcom, pretože potah sedačky tvorí pevnú súčasť výkonu zadržiavacieho systému.

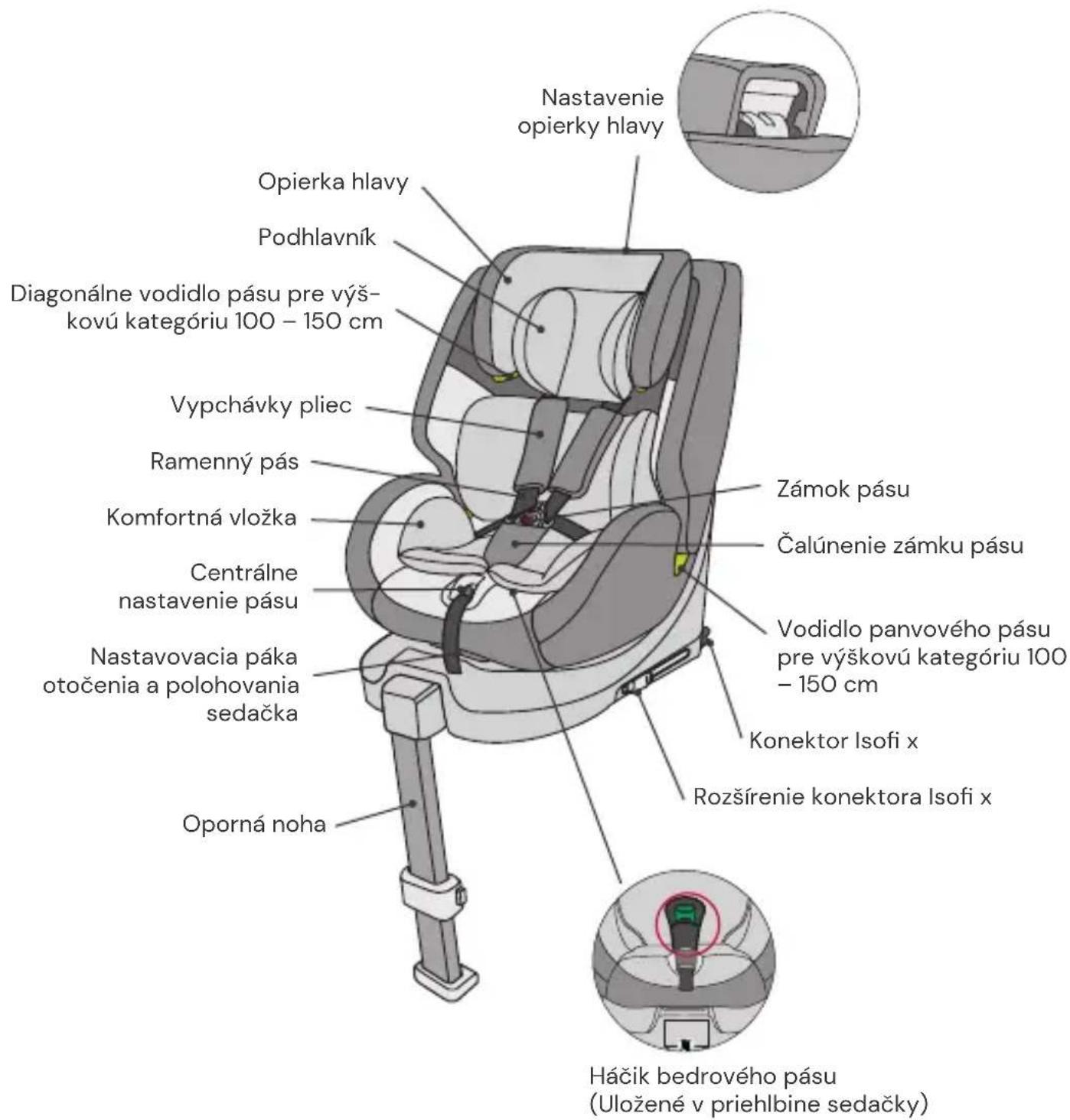

DIELY SEDAČKY

POUŽÍVANIE DETSKEJ AUTOSEDAČKY

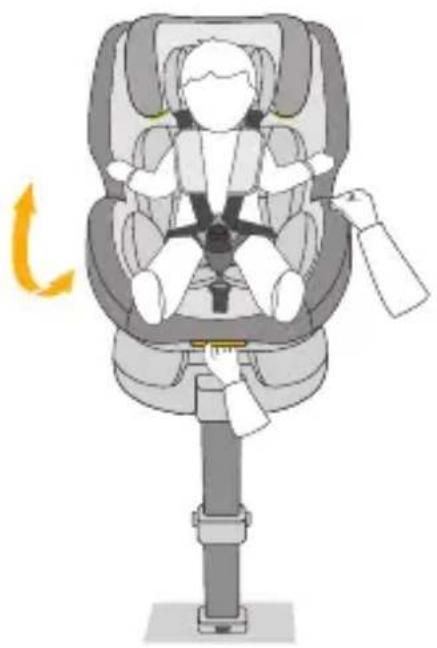

Nastavenie uhla sklonu detskej autosedačky

• Jednou rukou ovládajte nastavovaciu páku na spodnej prednej strane sedacieho vajíčka.
• Druhou rukou pridržte sedacie vajíčko a na- stavte uhol.

Sú možné nasledujúce pozície sedačky:

(Všímajte si štítok na detskej sedačke)

Orientácia dozadu,

telesná výška 40 – 75 cm, pozícia: R1

telesná výška 76 – 105 cm, pozícia: R2

Orientácia dopredu,

Orientácia dopredu, telesná výška:

100 - 125 cm: 4 pozície (1 - 4)

126 - 150 cm: 1 pozícia (1)

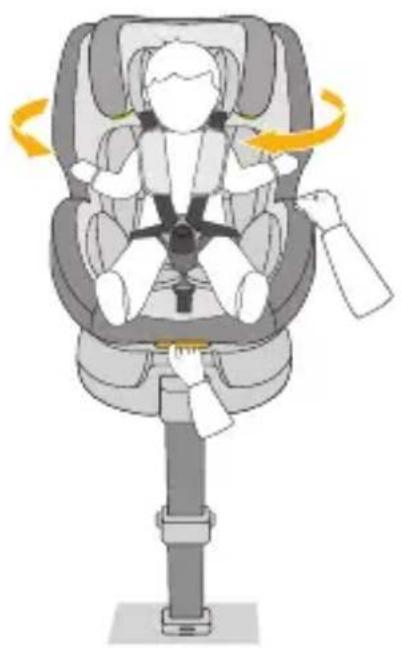

Otočenie detskej autosedačky

• Jednou rukou potiahnite nastavovaciu páku na prednej strane základne a druhou rukou môžete otočit sedaciu jednotku v požadovanom smere jazdy.
• Pozícia s orientáciou dopredu je vhodná iba pre deti s minimálnym vekom 15 mesiacov a minimálnou výškou 76 cm. Pozícia s orientáciou dozadu je určená pre deti s výškou od 40 do 105 cm a maximálnou hmotnostou 18 kg.
• Bočná pozícia je určená iba na ul'ahčenie usadzovania dietaťa. Táto pozícia sa nesmie používať počas jazdy.

Podhlavník a komfortná vložka

• Podhlavník a komfortná vložka sú určené pre bábätká s telesnou výškou 40 – 75 cm.
• Odstráňte obe vložky, len čo vaše dieta prekročí špecifi kovanú výšku.

Nastavenie opierky hlavy

• Uvol'nite pás a potiahnite páku na nastavenie opierky hlavy na zadnej strane detskej autose-dačky. Posúvajte opierku hlavy, kým nezapadne v správnej výške.
• Dbajte na to, aby ramenné pásy viedli z detskej autosedačky tesne ponad plecia dietáta.
• Pustite páku a presvedčte sa, že opierka hlavy je zapadnutá.

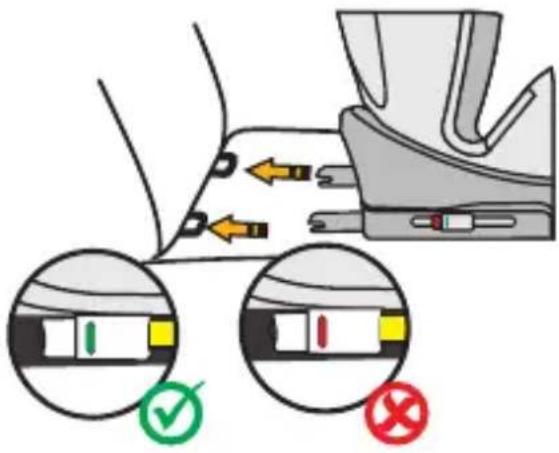

• Stlačte obe postranné tlačidlá konektorov Isofi x, aby sa konektory Isofi x vysunuli do dĺžky.
• Zaved'te konektory Isofi x do držiakov Isofi x na sedadle auta a zacvaknite ich.
• Posuňte detskú autosedačku pevne na chrb-tovú opierku sedadla auta. Dbajte na to, aby oba indikátory Isofi x boli zelené.

Oporná noha pre výškovú kategóriu 40 – 105 cm

• Vyklopte opornú nohu spod detskej autosedačky. Pre deti do výšky 105 cm sa smie detská autosedačka používať výlučne s vyklopenou opornou nohou Isofi x spolu s konektormi Isofi x.
• Stlačením tlačidiel na bočnej strane nastavte výšku opornej nohy a vysúvajte teleskopickú opornú nohu. Dbajte na to, aby úplne doliehala v nožnom priestore osobného vozidla.
• Dbajte na to, aby indikátor na opornej nohe ukazoval zelenú farbu.
• Výšková kategória 100 – 150 cm: Oporná noha nie je v tejto výškovej kategórii potrebná. Sklopte opornú nohu.

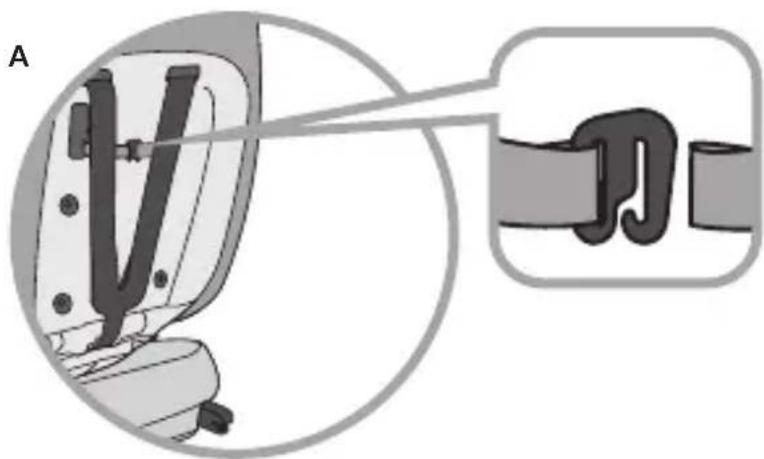

Uloženie 5-bodového pásu pre výškovú kategóriu 100 – 150 cm

• Otvorte potah sedadla na zadnej strane detskej autosedačky a uvol'nite ramenné vypchávky z háčikov (obr. A). Otvorte čalúnenie oblasti pliec pomocou patentných gombíkov, aby ste ho mohli úplne odstránit z detskej sedačky (obr. B).
• Uvol'nite systém pásov na maximálnu dĺžku.
• Otvorte potah v zadnej časti pomocou patentných gombíkov a odklopte ho. Aj spodnú časť potahu opierky hlavy odklopte do strany (obr. C).
• Otvorte pásový systém a presuňte ramenné pásy za potah.
• Opatrne stiahnite potah v sedacej časti, aby ste mohli prevliečť zámok pásu otvorom v potahu sedačky.
• Odstráňte zelený háčik bedrového pásu z priehlbiny v oblasti sedadla (obr. D).
• Vložte jazýčky spony do zámku pásu a prevlečte pripútavací pás zo zámku pásu cez štrbinu smerom k priehlbine (obr. E).
• Zložte pripútavací pás zámku pásu spolu s kovovou sponou a umiestnite ho do priehlbiny v oblasti sedačky (obr. F).
• Následne najprv navlečte kovovú sponu zeleného háčika bedrového pásu do štrbiny, z ktorej ste predtým vyvliekli sponu pásu (obr. G). Uistite sa, že kovová spona je správne navlečená a že pripútavací pás zeleného háčika bedrového pásu správne vychádza zo štrbiny (obr. H).
• Zaved'te zelený háčik bedrového pásu cez štrbinu v potahu.
• Potah opät navlečte na sedaciu časť a uistite sa, že je vo svojom záreze.
• Spodnú časť potahu opierky hlavy sklopte spät a potah zadnej časti opät vyklopte nahor a zapnite ho patentnými gombíkmi.
• Odstránené čalúnenie si dobre uschovajte na budúce použitie.

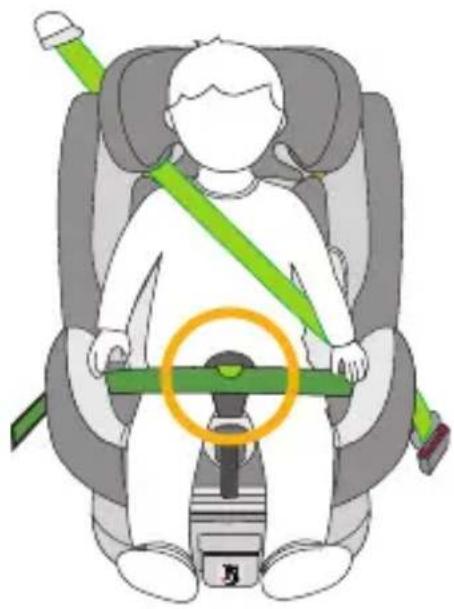

Háčik bedrového pásu pre výškovú kategóriu 100 – 150 cm

• Pri zapínaní bezpečnostného pásu dieta ta dbajte na to, aby bedrový pás 3-bodového pásu auta prechádzal cez háčik bedrového pásu. Uistite sa, že pás nie je prekrútený.
• VAROVANIE: Diagonálny pás nesmie prechá-dzať cez háčik bedrového pásu.
• Použitie háčika bedrového pásu je volitel'né.

Aby ste zabezpečili čo najdlhšiu dobu používania detskej autosedačky, nepoužívajte na jej čistenie rozpúštadlá, abrazívne ani agresívne čistiace prostriedky. Po každom praní skontrolujte stav látky a švov. Pri praní látky sa dôsledne riad'te pokynmi na etikete (pozri d'alej).

Prat pri 30 °C, šetrný program

NEBIELIŠ

NEBIELIŠ

NEČISTIŤ chemicky

Sušte v bubnovej sušičke pri nízkej teplote

ÚDRŽBA

Pravidelne kontrolujte prípadné poškodenie výrobku. V prípade poškodenia nesmiete detskú autosedačku viac používať a musíte ju uschovať mimo dosahu detí.

V prípade otázok a problémov sa obrátte na Zákaznícky servis spoločnosti Osann na čísle [phone].

MONTÁŽ DETSKEJ AUTOSEDAČKY

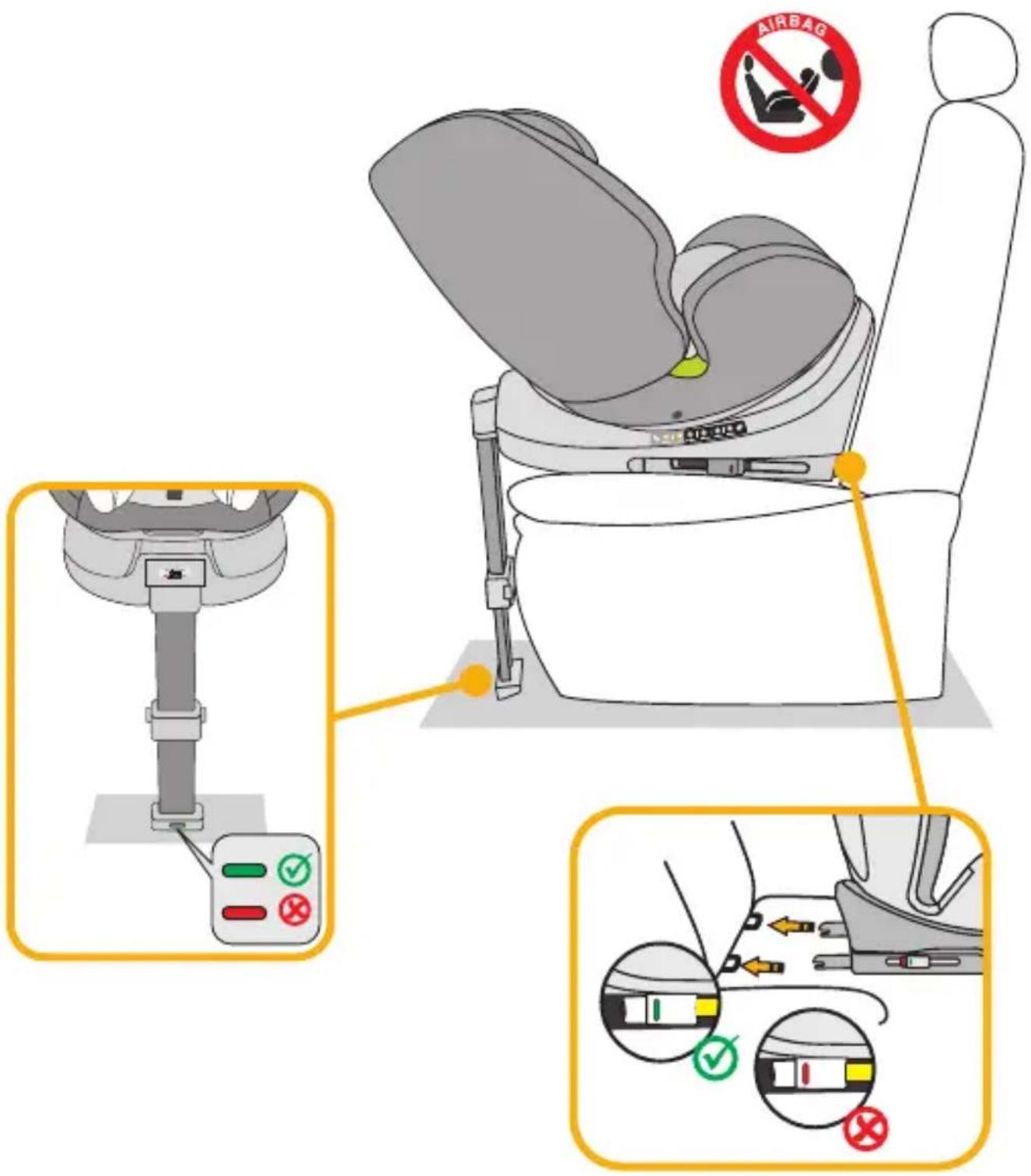

1) Výšková kategória 40 – 105 cm, max 18 kg, s orientáciou dozadu

1. Detskú autosedačku nastavte do maximálnej pozície sklonu na ležanie a otočte ju tak, aby pri orientácii dozadu ukazovala na pozíciu sedačky R1 – 40 – 75 cm. Ak výška dietáta prekračuje 75 cm, prepnite autosedačku do pozície R2 – 76 – 105 cm.
2. Stlačte obe postranné tlačidlá konektorov Isofix, aby sa konektory Isofix vysunuli do dĺžky.
3. Vyklopte opornú nohu spod detskej autosedačky.
   4.Zaved'te konektory Isofi x do držiakov Isofi x na sedadle auta a zacvaknite ich.
4. Posuňte detskú autosedačku pevne na chrbtovú opierku sedadla auta. Dbajte na to, aby oba indikátory Isofi x boli zelené.
5. Nastavte výšku opornej nohy a dbajte na to, aby úplne doliehala v nožnom priestore osobného vozidla.
6. Dbajte na to, aby sa indikátor na opornej nohe prepol na zelenú farbu.
7. Na pohodlné usadenie dietáta otočte detskú autosedačku smerom k dverám auta.
8. Povol'te sponu pásu detskej autosedačky a pásy položte na vonkajšiu stranu sedačky.
9. Posad'te dieta do detskej autosedačky.
10. Nastavte výšku opierky hlavy podl'a predchádzajúceho opisu.
11. Opät zatvorte sponu pásu. Mali by ste pritom počut, že zaklapla.
    13.Zatiahnite za prednú nastavovaciu sponu, aby ste pásy napli.
12. Dbajte na to, aby sa remene nepretočili.
13. Sedačku otočte do pozície orientovanej dozadu. Skontrolujte, či detská autosedačka v tejto pozícii zaklapla.

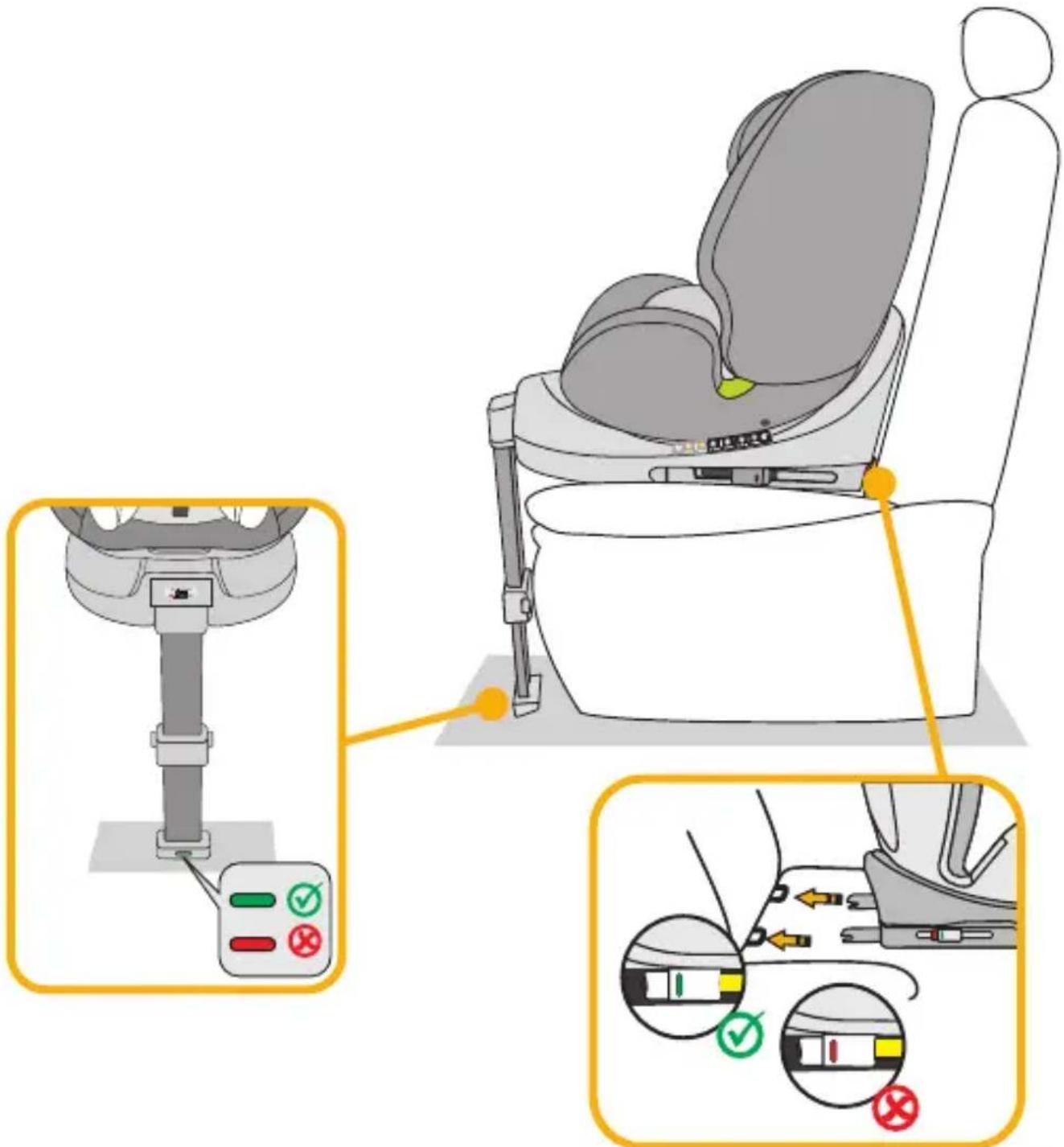

MONTÁŽ DETSKEJ AUTOSEDAČKY

2) Výšková kategória 76 – 105 cm, min. 15 mesiacov, max. 18 kg, orientácia dopredu

1. Stlačte obe postranné tlačidlá konektorov Isofix, aby sa konektory Isofix vysunuli do dlžky.
2. Vyklopte opornú nohu spod detskej autosedačky.
   3.Zaved'te konektory Isofi x do držiakov Isofi x na sedadle auta a zacvaknite ich.
3. Posuňte detskú autosedačku pevne na chrbtovú opierku sedadla auta. Venujte pozornost tomu, aby sa oba indikátory Isofi x prepli na zelenú farbu.
4. Nastavte výšku opornej nohy a dbajte na to, aby úplne doliehala v nožnom priestore osobného vozidla.
   6.Dbajte na to, aby indikátor na opornej nohe ukazoval zelenú farbu.
5. Detská autosedačka disponuje v smere jazdy 4 nastavitelnými pozíciami sedenia.
6. Na pohodlné usadenie dietáta otočte detskú autosedačku smerom k dverám auta.
7. Povol'te sponu pásu detskej autosedačky a pásy položte na vonkajšiu stranu sedačky.
8. Posad'te dieta do detskej autosedačky.
9. Nastavte výšku opierky hlavy podl'a predchádzajúceho opisu.
10. Opät zatvorte sponu pásu. Mali by ste pritom počut, že zaklapla.
    13.Zatiahnite za prednú nastavovaciu sponu, aby ste pásy napli. Dbajte na to, aby sa remene nepretočili.
11. Sedačku otočte do pozície orientovanej smerom dopredu. Skontrolujte, či detská autosedačka v tejto pozíci i zaklapla..

MONTÁŽ DETSKEJ AUTOSEDAČKY

3) Výšková kategória 100 – 150 cm, orientácia dopredu

1. Najprv sklopte opornú nohu. Oporná noha nie je v tejto výškovej kategórii potrebná.
2. 5-bodový pás detskej autosedačky musí byť uložený tak, ako je popísané v predchádzajúcej časti. V tejto výškovej kategórii sa nevyžaduje.
   3.Nainštalujte háčik panvového pásu podl'a popisu v predchádzajúcej časti.
3. Stlačte obe postranné tlačidlá konektorov Isofix, aby sa konektory Isofix vysunuli do dlžky.
   5.Zaved'te konektory Isofi x do držiakov Isofi x na sedadle auta a zacvaknite ich.
4. Posuňte detskú autosedačku pevne na chrbtovú opierku sedadla auta. Venujte pozornost tomu, aby sa oba indikátory Isofi x prepli na zelenú farbu.
5. Prevlečte diagonálny pás 3-bodového pásu auta cez vodidlo diagonálneho pásu na opierke hlavy detskej autosedačky.
6. Prevlečte panvový pás 3-bodového pásu auta cez prvé vodidlo panvového pásu v sedacej časti detskej autosedačky.
   9.Na pohodlné usadenie dietáta otočte detskú autosedačku smerom k dverám auta.
7. Posad'te dieta do detskej autosedačky.
8. Nastavte výšku opierky hlavy tak, aby bola hlava dietata úplne v opierke hlavy a diagonálny pás vychádzal cez vodidlo pásu v úrovni pliec dietata.
9. Sedačku otočte do pozície orientovanej smerom dopredu. Skontrolujte, či detská autosedačka v tejto pozícii zaklapla.
   13.Zatvorte sponu 3-bodového pásu. Mali by ste pritom počuť, že zaklapla.
10. Uistite sa, že bedrový pás vedie v háčiku bedrového pásu. Použitie háčika bedrového pásu je volitelné.
11. Uistite sa, že diagonálny pás aj panvový pás vedú cez druhé vodidlo panvového pásu na det-skej autosedačke, ktoré smeruje k spone pásu auta.
12. Zatiahnite za diagonálny pás, aby ste ho napli. Uistite sa, že pásy nie sú prekrútené.
13. Detská autosedačka disonuje nasledujúcimi nastavitelnými polohami sedadla v smere jazdy: 100 – 125 cm: 4 polohy (1 až 4); 126 – 150 cm: 1 poloha (1).

Alternativne je možné detskú autosedačku vo výškovej kategórii 100 – 150 cm namontovať len 3-bodovým pásom. Spojenie s konektormi Isofi x nie je bezpodmienečne nutné, ale odporúča sa.
