Vrsta proizvoda	Kombinirani hladnjak-zamrzivač
Marka	CONSTRUCTA
Model	CK733EWEA
Kategorija	Hladnjak
Unutarnja rasvjeta	LED (uklonjiva radi zamjene)
Tip upravljanja	Elektronički (varijanta s zaslonom dostupna)
Napajanje	Mrežno 230 V ~ 50 Hz
Energetski razred	Nije navedeno u uputama
Bruto kapacitet hladnjaka	Nije navedeno u uputama
Bruto kapacitet zamrzivača	Nije navedeno u uputama
Tip odmrzavanja	Automatsko (nije precizirano, procjena)
Rashladno sredstvo	Nije navedeno
Razina buke	Nije navedeno
Glavne funkcije	Hlađenje i zamrzavanje hrane
Održavanje i čišćenje	Čišćenje unutrašnjosti, zamjena brtve vrata, ručki, šarki, polica, ladica, LED rasvjete
Sigurnost	Sigurnosne upute: isključiti prije popravka, nositi rukavice, koristiti originalne dijelove
Zamjenjivi dijelovi	Brtva vrata, ručka, šarke, polica, stalak za boce, police na vratima, ladica za smrznutu hranu, ladica hladnjaka, teleskopska ladica, LED projektor, gornja/bočna LED rasvjeta, LED napojni modul
Opće informacije	Upute za uporabu i popravak dostupne, uređaj dizajniran za popravak od strane potrošača prema propisu o ekološkom dizajnu

Često postavljana pitanja - CK733EWEA CONSTRUCTA

Kako promijeniti LED žarulju hladnjaka Constructa CK733EWEA ?

Zamjena LED rasvjete opisana je u uputama. Isključite uređaj, uklonite LED projektor pomoću posebnog alata, odspojite električne priključke, zatim postavite novi projektor obrnutim redoslijedom. Nosite zaštitne rukavice.

Koju vrstu brtve vrata koristiti za ovaj model ?

Koristite samo originalne dijelove CONSTRUCTA. Brtva vrata se zamjenjuje vađenjem iz utora i umetanjem nove. Lagana deformacija je normalna. Zagrijte je sušilom za kosu ako je potrebno.

Kako podesiti temperaturu hladnjaka ?

Upute ne preciziraju način podešavanja. Općenito, gumb ili upravljačka ploča omogućuju podešavanje temperature. Pogledajte potpune upute za vašu varijantu (sa ili bez zaslona).

Mogu li obrnuti smjer otvaranja vrata ?

Da, upute opisuju rastavljanje i ponovno sastavljanje šarki. Vrata možete obrnuti slijedeći korake zamjene gornje, srednje i donje šarke. Isključite uređaj prije.

Kako očistiti unutrašnjost hladnjaka ?

Isključite uređaj. Uklonite svu hranu i pribor. Operite unutrašnjost mekom krpom i sapunicom. Nemojte koristiti abrazivna sredstva. Temeljito osušite prije ponovnog uključivanja.

Što učiniti ako LED rasvjeta više ne radi ?

Prvo provjerite napajanje. Ako je žarulja neispravna, zamijenite LED projektor kako je opisano u uputama. Ako problem i dalje postoji, možda je kriv LED napojni modul. Pozovite stručnjaka za električne popravke.

Kako zamijeniti ladicu za povrće ?

Ladica za povrće (ladica hladnjaka) se uklanja potpunim izvlačenjem. Za ponovno postavljanje, umetnite je u vodilice. Upute navode da postoje gornja i donja ladica. Prvo uklonite hranu.

Gdje pronaći zamjenske dijelove za ovaj model ?

Originalni zamjenski dijelovi dostupni su putem CONSTRUCTA servisa. Reference su navedene u uputama (npr. [00342013] za zaštitnu tkaninu). Uvijek koristite originalne dijelove radi sigurnosti.

Kako resetirati alarm za otvorena vrata ?

Upute ne spominju alarm za vrata. Ako vaš model ima alarm, on se obično deaktivira pravilnim zatvaranjem vrata. Pogledajte upute za uporabu za specifične funkcije.

Mogu li sam popraviti hladnjak Constructa CK733EWEA ?

Da, ovaj model je dizajniran za popravak od strane potrošača u skladu s propisom o ekološkom dizajnu. Upute pružaju detaljne upute za zamjenu brtve, šarki, rasvjete itd. Pridržavajte se sigurnosnih uputa: isključite uređaj, nosite rukavice.

KORISNIČKI PRIRUČNIK CK733EWEA CONSTRUCTA

Savjeti za popravak - Kombinacija hladnjak/zamrzivač

4.4 Zamjena gornjeg zgloba vrata (vrata sa zaslonom) 45

4.4.1 Uklanjanie gornieg zgloba vrata 45
4.4.2 Postavljanje gornjeg zgloba vrata 46

4.9 Zamjena posude za vrata 51

4.9.1 Uklananje posude za vrata 51
4.9.2 Postavljanje posude za vrata 51

4.10 Zamjena prilagodljive posude za vrata 52

4.10.1 Uklanjanje prerlagodljive posude za vrata 52
4.10.2 Postavljanje preragodljive posude za vrata 52

4.11 Zamjena spremnika za zamrznute namirnice 53

4.11.1 Uklanjanje spremnika za zamrznute namirnice 53
4.11.2 Postavljanje spremnika za zamrznule namirnice 53

4.12 Zamiena spremnika 54

4.12.1 Uklanjanie spremnika 54
4.12.2 Postavlianje spremnika 54

4.14 Zamjena LED usmjerenog svjetla 56

4.14.1 Uklanjanje LED usmjerenog svjetla 56
4.14.2 Postavljanje LED usmjerenog svjetla 56

4.15 Zamjena LED gomjeg svjella 57

4.15.1 Uklanjanje LED svjetla 57
4.15.2 Postavljanje gornjeg LED svjetla 58

4.16 Zamjena LED svjetlosne sipke 59

4.16.1 Uklanjanje LED svjetlosne sipke 59
4.16.2 Postavljanje LED svjetlosne sipke 60

4.17 Zamjena LED usmjerenog svjetla 61

4.17.1 Uklanjanje LED usmjerenog svjetla 61
4.17.2 Postavljanje LED usmjerenog svjetla 62

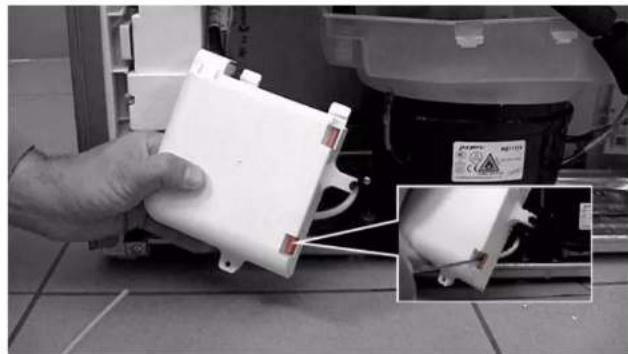

4.18 Zamjena LED modula za napajanje 63

4.18.1 Uklanjanje LED modula za napajanje 63
4.18.2 Ugradnja LED modula za napajanje 65

O ovom dokumentu

1.1 Važne informacije

1.1.1 Syrha

Ove upute za popravak sluze kao podrka korisnicima prilikom samostalnog popravljana uredaja u skladu s primjenjvom Direktivom o ekoloskom dizajnu (od ozulka 2021.). One sadrze informacije o zamjeni odreedenih rezervinh dijelova, kao i napomene o upozorenjima i opasnostima.

Ako imate dodatna pitanja, obratite se naosj sluzbi za korisnike. Mi snosimo odgovornost za ostecenja samo u slucaju pridrzavanja uputa za popravak.

1.2 Objasnjene oznaka

1.2.1 Stupnjevi opasosti

Stupnjevi upozorenja sastoje se od oznake i signalne rijeci. Signalna rijec ukazuje na ozbiljnost opasnosti.

Stupanj upozorenja Značenje
OPASNOST	Nepridržavanje poruke upozorenja rezuli-rat Če smrtnim ili teškim ozljedama.
UPOZORENJE	Nepridržavanje poruke upozorenja要考虑 rezulirati smrtnim ili teškim ozljedama.
OPREZ	Nepridržavanje poruke upozorenja要考虑 rezulirati lakšim ozljedama.
POZOR!	Nepridržavanje poruke upozorenja要考虑 rezulirati oštećenjem imovine.

Tablica 1: Stupnjevi opasnosti

1.2.2 Oznake opasnosti

Oznake opasnosti simbolicka su reprezentacija s oznakom vrste opasnosti. U ovom Dokumentu koriste se sljedece oznake opasnosti:

Sijedeci primjerPokazuje upozorenje na strujni udar od dijelova koji provode struju. Spominje se mjera za izbegavanje opasnosti.

1.2.4 Opé oznake

U ovom dokumentu koriste se sljedec opoe oznake:

Opasnost od strujnog udara zbog dijelova koji provode struju!

Pogreske izazvane popravcima elektrichn sastavnih dijelova mogu dovesti do strujng udara!
- Isklučite uredaj iz struje na rajmanje 60 sekundi prije početka radova.
Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionaln propisima.

Opasnost od ozljeda zbog ostrih rubova!

• Nosite zašitne rukavice.

Opasnost od prignječenja tijekom izvodenja radova na popravcima, odžavanju, rjesavanju problema i servisiranju tešikh iPokretnih sastavnih dijelova

• Nosite zašitnu obucu.
  Osiguraje teške sastavne dijelove od pada.
  Nemojte umetati dijelove tjela uPokretne sastavn deijelove.

4.1 Zamjena brte vrata

Zahtjev:
Vrata su otvorena.

4.1.1 Uklanjanje brte vrata

1. Otpustite brtvv rata iz utora u desnom i lijevom kutu.

1. Izvucite brtvu vrata iz utora.

Blago odstupanje brte vrata normalno je i ne utjece na funkciju.Pre poroucije se izravnati brtvu vrata prije umetanja u uredaj.

Zagrijte brtvu vrata susilom za kosu ili vrucom vodom i ručno je oblikujte.

1. Gurnite kutove brte na vrh i dno utora.

Popravak

1. Utisnite cijelu brtvu korak po korak u ulor.

Brtva vrata je postavljena.

2021-09-30 9001631452 Autorska prava BSH Hausgeräte GmbH Stranica 41 od 769

Popravak

4.2 Zamjena ručke za vrata

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Odvijac sutorom Noz 10 mm x 1,6 mm x 200 mm

Zahtjev:

Uredajieiskljuceniznapajanja.
Vrata su otvorena.

Postavite obratnim redoslijedom.

Popravak

4.3 Zamjena gornjeg zgloba vrata

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Zahtjev:

Uredajieiskljuceniznapajanja.
Unutarnja oprema uredaja je uklonjena.

4.3.1 Uklanjanje gornjeg zgloba vrata

1. Postavite uredaj na poledinu.

Popravak

2.1. Pritisnite poklopac gomjeg zgloba s obje strane (1).

1. IzvaditePoklopac gornjeg zgloba (2).
2. OkrenitePoklopaczgloba(3).
3. UklonitePoklopacgornjegzgloba(4).
4. Odvijte dva vija (5).
5. Uklonite gornji zglob (6)

Postavite obratnim redoslijedom.

Popravak

4.4 Zamjena gornjeg zgloba vrata (vrata sazaslonom)

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

UPOZORENJE

Teški, veliki uredaj!
Ozljede leda i kraljeznice
Uklanjanje vrata uredaja smiju obavljati samo obuceni strucnjaci.
Za pomicanje uredaja potrebne su dvije osobe.
Koristite samo prikladan alati opremu.

OPREZ

Ostri rubovil

Porezoline

• Nosite zaistne rukavice.

UPOZORENJE

Isklizavanje nagnutih uredaja!
Puknuca kostju / ozljede od prignjecenja
Osiguraje uredaje od isklizavanja.

OPREZ

Opasnost od padanja dijelova zbog otpustenih vijaka!
Ozljeda od dijelova koji padaju
Osigurajte sastavne dijelove od pada.

POZOR!

Opasnost od padanja dijelova zbog opustenih vija
Ostecenje drugih dijelova uredaja ill objekta klijenta, npr. pada.

Opasnost od strujnog udara zbog dljelova koji provode struju! Smrt od strujnog udara

Iskljuite uredaj iz elektrknog napajanja najmanje 60 sekundi priyezodenija popravaka.

Zahtiev:

Ure'daj je iskligen iz napajanja.
Unutarnja oprema uredaja je uklonjena.

4.4.1 Uklanjanje gornjeg zgloba vrata

1. Postavite uredaj na poledinu.

Popravak

2.1.UklonitePoklopac gornjeg zgloba (1). 2.UklonitePoklopac kutijze za kabele (2

1. Odvojite elektricni priključak (3)
2. Odvijte vijak priključka za uzemljenje (4).
3. Uklonite zašitu kabela (5).
4. Odvijte vijk (6)

Postavite obratnim redosijedom.

Popravak

4.7 Zamjena police

Zahtjev:
Vrata su otvorena.

4.7.1 Uklanjanje police

Izvucite policu.

Postavite obratnim redoslijedom.

Popravak

4.8 Zamjena police za boce

Zahtjev:
Vrata su otvorena.

4.8.1 Uklanjanje police za boce

Izvucite policu za boce.

Polica za boce je uklonjena.

4.8.2 Postavljanje police za boce

Postavite obratnim redoslijedom.

Popravak

4.9 Zamjena posude za vrata

Zahtjev:
Vrata su otvorena.

• Podignite posudu za vrata prema gore.

Postavite obratnim redoslijedom.

Popravak

4.10 Zamjena prerlagodljive posude za vrata

Zahtjev:
Vrata su otvorena.

4.10.1 Uklanjanje preragodljive posude za vrata

Pomaknite posudu za vrata prilagodljvu po visini prema gore dok se ne otpusti iz drzaça.

Postavite obratnim redosijedom.

Popravak

4.11 Zamjena spremnika za zamrznute namirnice

Zahtjev:
Vrata su otvorena.

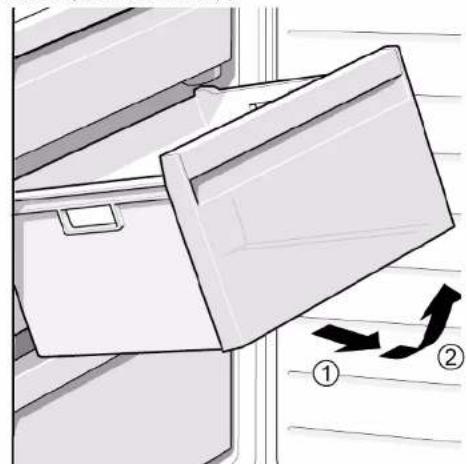

4.11.1 Uklanjanje spremnika za zamrznute namirnice

1. Potpuno Izvucite spremk na zamznute namimice (1). 2. Ukionite spremk na hranu (2).

Spremnik za zamrznute namirnice je uklonjen.

4.11.2 Postavljanje spremnika za zamrznute namirnice

Postavite obratnim redosijedom.

Popravak

4.12 Zamjena spremnika

Zahtjev:
Vrata su otvorena.

4.12.1 Uklanjanje spremnika

1. Izvadite donji sprenik hladnjaka (1). 2. Izvadite gornji sprenik hladnjaka (2).

Spremnici uklonjeni.

Postavite obratnim redoslijedom.

Popravak

Postavite obratnim redoslijedom.

Popravak

4.14 Zamjena LED usmjerenog svjetla

Specijalni alati:

Uredaj imsvjetloLEDkoje ne zahtjeva odrzavanje.

Ta svjetla smije popravljati samo obsojbe iz sluzbe za korisnike ili ovlašeni tehniciar!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju!

U slučaju nepravilnog popravka može doci do opasnosti zaŽivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.
- Nakon popravka provedite sigurnosi test u skladu s VDE 0701 ili nazionaln propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul

Smrt od strujnog udara

Isključite uredaj iz elektrícnog napajanja najmanje 60 sekundi prijee izvodenaja popravaka.

OPREZ

Ostri rubov!

Porezotine

• Nosite zašitne rukavice.

Zahtjev:

Uredajieiskljuceniznapajanja.
Vrata su otvorena.

4.14.1 Uklanjanje LED usmjerenog svjetla

1. S pomocu specjalnog alata izvucite LED usmjereno svjetlo (1).

1. Odvojite elektriche prikljucke LED usmjerenog svjetla.
   LED usmjereno svjetlo je uklonjeno.

4.14.2 Postavljanje LED usmjerenog svjetla

Postavite abratnim redoslijedom.

Popravak

4.15 Zamjena LED gornjeg svjetla

Specijalni alati:

Odvija'sutorom Noz 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]

Uredaj ima svjetlo LED koje ne zahtijeva održavanje. Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlaste- ni tehniciar!

OPASNOST Opasnost od strujnog udara zbog dijelova koji provode struju! U slučaju nepravilnog popravka要考虑 doći do opasnosti zaŽivot od struj- nog udara • Elektrîne dijelove mora popraviti kvalificirani elektrîcar. • Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

OPASNOST Opasnost od strujnog udara zbog dijelova koji provode struju! Smrt od strujnog udara • Iskličite uredjatiz elektrîcnog napajanja majmanje 60 sekundi prije izvodenja popravaka.

Oprez Oštri rubovi! Porezoline • Nosite zašitne rukavice.

Zahtjev:

Uredajieiskljuceniznapajanja.
Vrata su otvorena.
Gomja unutarnja oprema je uklonjena.

4.15.1 Uklanjanje LED svjetla

1. Pomaknite LED svjetlo ulijevo.

Elektrichi prikrjucak Ld svjetla je odvojen.

1. Otpustite kuke LED svjetla.

Popravak

1. Uklonite LED svjetlo takdo ga pomaknete prema naprijed.

LED svjetlo je uklonjno.
4.15.2 Postavljanje gornjeg LED svjetla
Postavite obratnim redosijedom.

Popravak

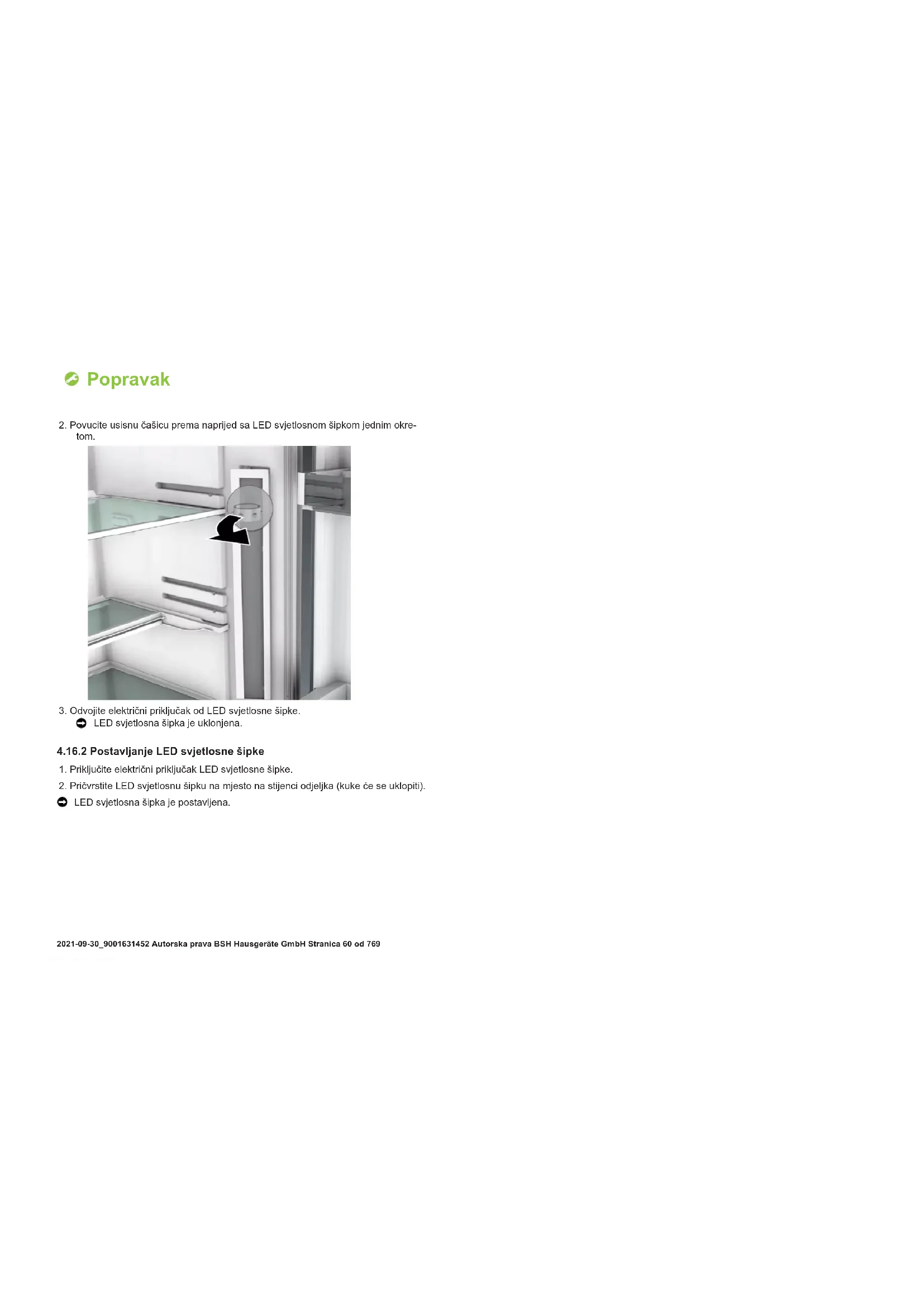

4.16 Zamjena LED svjetlosne šipke

Specijalni alati:

Usisna csaica 050 mm [00342224]

Uredaj imsvjetloLEDkoje ne zahtjeva odrzavanje.

Svjetla smje popravljati samo obsojbe iz službe za korisnike ili ovlasteni tehniciar!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju!

U slučaju nepravilnog popravka može doci do opasnosti zaŽivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.

• Nakon popravka provedite sigurnosi test u skladu s VDE 0701 ilii nacionalm propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul

Smrt od strujnog udara

Isključite uredaj iz elektrícnog napajanja najmanje 60 sekundi prijee izvodenaja popravaka.

OPREZ

Ostri rubovil!

Porezotine

• Nosite zašitne rukavice.

Zahtjev:

Ure'daje isklu'cen iz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

4.16.1 Uklanjanje LED svjetlosne sipke

1. Postavite usisnu casicu na gornju trecinu LED svjetlosne sipke.

Popravak

1. Povucite usisnu casicu prema naprijed sa LED svjetlosnom sikkom Jednim okre-tom.

1. Odvojite elektrichi prikljucak od LED svjetlosne sipke. LED svjetlosna sipka je ukonjena.

4.16.2 Postavljanje LED svjetlosne šipke

1. Priključite elektricki priključak LED svjetlosne šipke.
2. Pričvrstite LED svjetlosnu šipku na mjesto na stijenci odjeljka (kuke ce se uklopi).
   LED svjetlosna sipka je postavljena

2021-09-30 9001631452 Autorska prava BSH Hausgeräte GmbH Stranica 60 od 769

Popravak

4.17 Zamjena LED usmjerenog svjetla

Specijalni alati:

Specjalni alat [00342180]
Odvijaš utorom Nož 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]

Uredaj imasvjetloLED koje ne zahtijeva odrzavanje.
Ta svjetla smije popravljati samo obsolje iz sluzbe za korosnike ili ovlašeni techničari!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju!
U slučaju nepravilnog popravka može doci do opasnosti zaŽivot od struj- nog urada

Elektricne dijelove mora popraviti kvalificirani elektricar.
Nakon popravka provedite sigurnosi test u skladu s VDE 0701 ili nacionaliim propisma.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul Smrt od strujnog udara
1sIkljucite uredaj iz elektriogn napajanja najmanje 60 sekundi prije izvodenaja popravaka.

OPREZ

Ostri rubovil
Porezotine

• Nosite zašitne rukavice.

Zahtjev:

Uredaj ie sključen iz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

4.17.1 Uklanjanje LED usmjerenog svjetla

1. OtpustitePoklopacLEDusmjerenogsvjetla

1. Povucite poklopac LED usmjerenog svjella prema unutra i istodobno ga gurnite prema naprijed.

Popravak

1. Odvjite modul LED usmjerenog svjela.

1. Odvojite elektrichi priključak LED usmjerenog svjetla.

4.17.2 Postavljanje LED usmjerenog svjetla

Postavite obratnim redosljedom.

2021-09-30_9001631452 Autorska prava BSH Hausgeräte GmbH Stranica 62 od 769

Popravak

4.18 Zamjena LED modula za napajanje

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865] Odvijaš utorom Nož 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]
Spremnik Min. kapacitet 200 ml

Vrijedi za izvedbe uredaja s kamerom u hladnjaku (CIF).

Elektronicke module smju popravljati samo sluzba za korosnike i ovlaste-ni tehniciar!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! U slucaju nepravlinog popravka moze doci do opasnosti za zivot od struj- nog udara

Elektricne dijelove mora popraviti kvalificirani elektricar.
Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! Smr od strujnog udara Isključite ureži iz elektricnog napajanja majmanje 60 sekund izvodenja popravaka.

OPREZ

Ostri rubovil
Porezotine
Nosite zaistne rukavice.

Zahtjev:

1. Otpustite dvijekuke.

Otpušta se plokpac kutje za kondenzator zaPokretanje kompressora i LED modul za napajanje.

1. Otpustite cetiri kuke.

Otpuša se LED modul za napajanje.

1. Odvjite elektriche prikljuce LED modula za napajanje (1) i (2).

Uklanja se LED modul za napajanje.

Popravak

4.18.2 Ugrdnja LED modula za napajanje

Postavite abratnim redoslijedom.
