NÁVOD NA OBSLUHU CK733EWEA CONSTRUCTA

Odobratie bočného pásového LED svetla ..........................................635

Tieto pokyny pre opravu pomáhajú spotrebiteľovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021). Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík. Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva. Úroveň varovania Význam NEBEZPEČENSTVO Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia. VAROVANIE Možným následkom nerešpektovania va- rovného hlásenia je úmrtie alebo vážne zranenia. UPOZORNENIE Možným následkom nerešpektovania va- rovného hlásenia sú mierne zranenia. POZOR! Možným následkom nerešpektovania va- rovného hlásenia je poškodenie majetku. Tabuľka1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpe- čenstva. V tomto dokumente sa používajú nasledujúce symboly označujúce riziká: Symbol označujúci riziko Význam Všeobecné varovné hlásenie Nebezpečenstvo v súvislosti s elektrickým napätím Nebezpečenstvo výbuchu Nebezpečenstvo porezania Nebezpečenstvo pomliaždenia O tomto dokumente 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana611z769Symbol označujúci riziko Význam Nebezpečenstvo v súvislosti s horúcimi povrchmi Nebezpečenstvo v súvislosti s magnetic- kým poľom Nebezpečenstvo v súvislosti s neionizujú- cou radiáciou Tabuľka2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru. NEBEZPEČENSTVO Druh a zdroj nebezpečenstva! Možné následky pri ignorovaní nebezpečenstva/varovania.

Opatrenia a zákazy na zabránenie nebezpečenstvu. Nasledujúci príklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napätím. Je uvedené opatrenie na predídenie nebezpečenstvu. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Úmrtie v dôsledku zásahu elektrickým prúdom

V tomto dokumente sa používajú nasledujúce všeobecné symboly: Všeob. symbol Význam Označenie špeciálneho pokynu (textové a/alebo grafické) Označenie jednoduchého pokynu (len textové) Všeob. symbol Význam Označenie prepojenia na videonávod Označenie požadovaných nástrojov Označenie požadovaných podmienok Označenie podmienky (ak ..., potom ...) Označenie výsledku Spustenie Označenie klávesu alebo tlačidla [00123456] Označenie čísla materiálu Stav Označenie zobrazeného textu/okna (na displeji spotrebiča) Tabuľka3: Všeobecné symboly O tomto dokumente 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana612z769Bezpečnosť

2.1.1 Všetky domáce spotrebiče

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! ¡ Chyby pri opravách na elektrických komponentoch môžu spôsobiť zásah elektric- kým prúdom! ¡ Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce. ¡ Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. Riziko poranenia na ostrých hranách! ¡ Noste ochranné rukavice. Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na ťažkých a pohybujúcich sa komponentoch ¡ Noste ochrannú obuv. ¡ Zaistite ťažké komponenty proti pádu. ¡ Nesiahajte končatinami do pohybujúcich sa komponentov. Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča! ¡ Používajte len originálne náhradné diely. Riziko poškodenia elektrostaticky citlivých komponentov (ESD)! ¡ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov. Bezpečnosť 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana613z769Nástroje a pomôcky Označenie Detaily Snímky Ochranná látka [00342013] 60cm x 50cm Plochý skrutkovač Čepeľ 2,4mm x 0,4mm x 60mm, v sade [00341820] Špeciálny nástroj [00342180] Prísavný držiak [00342224] Ø50 mm Bit Torx TX20 [00340865] 6,3mm (1/4") Plochý skrutkovač Čepeľ 10mm x 1,6mm x 200mm Nástroje a pomôcky 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana614z769Oprava

4.1 Výmena tesnenia dvierok

Požiadavka: Dvierka sú otvorené.

4.1.1 Odoberanie tesnenia dvierok

1. Uvoľnite tesnenie dvierok z drážky na pravom a ľavom rohu.

Hrúbka nového tesnenia dvierok sa môže mierne odlišovať od hrúbky starého tesnenia dvierok. Neovplyvní to zatváranie ani funkčnosť z dlhodobého hľadiska. Ak má váš spotrebič nastaviteľné závesy alebo závesové úchytky, po- stupne môžete optimalizovať spôsob zatvárania. Malé bočné dierky v tesnení dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú výrobnou chybou. Oprava 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana615z7691. Skontrolujte poškodenie drážky na tesnenie.

Mierna deformácia tesnenia dvierok je normálna a neovplyvňuje jeho funkciu. Odporúča sa vyrovnať tesnenie pred jeho vložením do spotrebiča. Nahrejte tesnenie dvierok použitím fénu alebo horúcej vody a manuálne ho vytva- rujte.

4. Hore a dole vtlačte rohy tesnenia do drážky.

Oprava 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana616z7695. Jedno miesto po druhom vtlačte celé tesnenie do drážky. Tesnenie dvierok je namontované. Oprava 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana617z7694.2 Výmena dverovej úchytky Špeciálne nástroje: Bit Torx TX20 6,3mm (1/4") [00340865] Plochý skrutkovač Čepeľ 10mm x 1,6mm x 200mm Požiadavka: Spotrebič je odpojený od elektrického napájania. Dvierka sú otvorené.

4.2.1 Odoberanie dverovej úchytky

3. Odoberte dverovú úchytku (3).

Dverová úchytka je odobratá. Dverová úchytka druhých dvierok sa dá odobrať rovnakým spôsobom.

4.2.2 Montáž dverovej úchytky

Proces odoberania dvierok spotrebiča by mal vykonávať školený odborník.

Na presunutie spotrebiča sa vyžadujú dve osoby.

Noste ochranné rukavice. VAROVANIE Zošmyknutie naklonených spotrebičov! Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu. UPOZORNENIE Riziko pádu dielov po uvoľnení skrutiek! Zranenie padajúcimi dielmi.

Zaistite komponent proti pádu. Požiadavka: Spotrebič je odpojený od elektrického napájania. Tvarovky z interiéru spotrebiča sú odobraté.

4.3.1 Odoberanie horného závesu dvierok

Proces odoberania dvierok spotrebiča by mal vykonávať školený odborník.

Na presunutie spotrebiča sa vyžadujú dve osoby.

Noste ochranné rukavice. VAROVANIE Zošmyknutie naklonených spotrebičov! Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu. UPOZORNENIE Riziko pádu dielov po uvoľnení skrutiek! Zranenie padajúcimi dielmi.

Zaistite komponent proti pádu. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovať kvalifikovný elektrikár.

Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Úmrtie v dôsledku zásahu elektrickým prúdom

Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv. Požiadavka: Spotrebič je odpojený od elektrického napájania. Tvarovky z interiéru spotrebiča sú odobraté.

4.4.1 Odoberanie horného závesu dvierok

Proces odoberania dvierok spotrebiča by mal vykonávať školený odborník.

Na presunutie spotrebiča sa vyžadujú dve osoby.

Noste ochranné rukavice. VAROVANIE Zošmyknutie naklonených spotrebičov! Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu. UPOZORNENIE Riziko pádu dielov po uvoľnení skrutiek! Zranenie padajúcimi dielmi.

Zaistite komponent proti pádu. Požiadavka: Spotrebič je odpojený od elektrického napájania. Tvarovky z interiéru spotrebiča sú odobraté. Horný záves dvierok je odobratý.

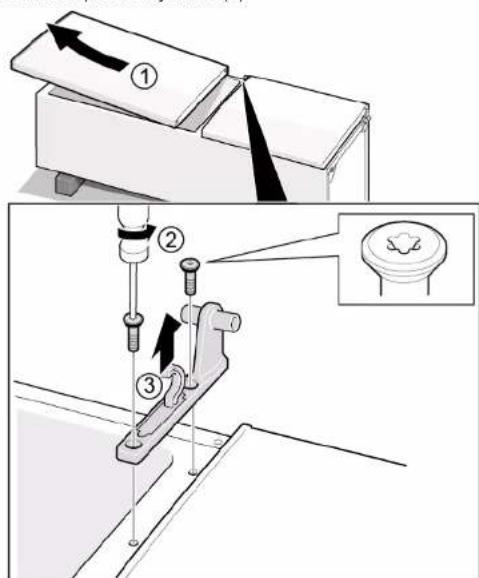

4.5.1 Odoberanie prostredného závesu dverí

3. Odoberte prostredný záves (3).

Prostredný záves je odobratý.

4.5.2 Montáž prostredného závesu dverí

Proces odoberania dvierok spotrebiča by mal vykonávať školený odborník.

Na presunutie spotrebiča sa vyžadujú dve osoby.

Noste ochranné rukavice. VAROVANIE Zošmyknutie naklonených spotrebičov! Zlomeniny/pomliaždenia

Zaistite spotrebiče proti zošmyknutiu. UPOZORNENIE Riziko pádu dielov po uvoľnení skrutiek! Zranenie padajúcimi dielmi.

Zaistite komponent proti pádu. Požiadavka: Spotrebič je odpojený od elektrického napájania. Tvarovky z interiéru spotrebiča sú odobraté. Horný záves je odobratý. Prostredný záves je odobratý.

4.6.1 Odoberanie spodného závesu dverí

4. Odoberte spodný záves (4).

Spodný záves dvierok je odobratý.

4.6.2 Montáž spodného závesu dvierok

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana624z7694.7 Výmena odkladacej plochy Požiadavka: Dvierka sú otvorené.

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana625z7694.8 Výmena odkladacieho priestoru na fľaše Požiadavka: Dvierka sú otvorené.

4.8.1 Odobratie odkladacieho priestoru na fľaše

Vytiahnite odkladací priestor na fľaše. Odkladací priestor na fľaše je odobratý.

4.8.2 Montáž odkladacieho priestoru na fľaše

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana626z7694.9 Výmena poličky v dvierkach Požiadavka: Dvierka sú otvorené.

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana627z7694.10 Výmena nastaviteľnej poličky v dvierkach Požiadavka: Dvierka sú otvorené.

4.10.1 Odobratie nastaviteľnej poličky v dvierkach

Presuňte výškovo nastaviteľnú poličku v dvierkach nahor, aby sa polička uvoľnila z držiaka. Nastaviteľná polička v dvierkach je odobratá.

4.10.2 Montáž nastaviteľnej poličky do dvierok

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana628z7694.11 Výmena nádoby na zmrazené potraviny Požiadavka: Dvierka sú otvorené.

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana629z7694.12 Výmena nádoby Požiadavka: Dvierka sú otvorené.

2. Vyberte hornú nádobu chladničky (2).

Nádoby sú odstránené.

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana630z7694.13 Výmena výsuvnej nádoby Požiadavka: Dvierka sú otvorené.

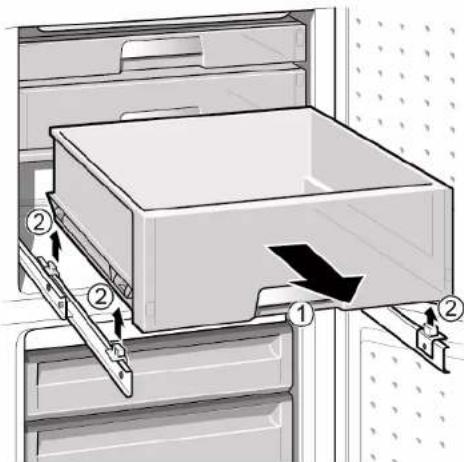

4.13.1 Odobratie výsuvnej nádoby

1. Úplne vytiahnite vysúvateľnú nádobu (1).

2. Odoberte výsuvnú nádobu (2).

Výsuvná nádoba je odobratá.

4.13.2 Montáž výsuvnej nádoby

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana631z7694.14 Výmena bodového LED svetla Špeciálne nástroje: Špeciálny nástroj [00342180] Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik! NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovať kvalifikovný elektrikár.

Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Úmrtie v dôsledku zásahu elektrickým prúdom

Noste ochranné rukavice. Požiadavka: Spotrebič je odpojený od elektrického napájania. Dvierka sú otvorené.

4.14.1 Odoberanie bodového LED svetla

1. Na vytiahnutie bodového LED svetla použite špeciálny nástroj (1).

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana632z7694.15 Výmena horného LED svetla Špeciálne nástroje: Plochý skrutkovač Čepeľ 2,4mm x 0,4mm x 60mm, v sade [00341820] Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik! NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovať kvalifikovný elektrikár.

Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Úmrtie v dôsledku zásahu elektrickým prúdom

Noste ochranné rukavice. Požiadavka: Spotrebič je odpojený od elektrického napájania. Dvierka sú otvorené. Horné tvarovky z interiéru sú odobraté.

4.15.1 Odobratie LED osvetlenia

1. Posuňte LED svetlo na ľavú stranu.

4.15.2 Montáž horného LED svetla

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana634z7694.16 Výmena bočného pásového LED svetla Špeciálne nástroje: Prísavný držiak Ø50 mm [00342224] Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik! NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovať kvalifikovný elektrikár.

Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Úmrtie v dôsledku zásahu elektrickým prúdom

Noste ochranné rukavice. Požiadavka: Spotrebič je odpojený od elektrického napájania. Dvierka sú otvorené. Poličky chladiaceho priestoru sú odobraté.

4.16.1 Odobratie bočného pásového LED svetla

1. Nalepte prísavný držiak na hornú tretinu bočného pásového LED svetla.

Oprava 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana635z7692. Potiahnite prísavný držiak dopredu s bočným pásovým LED svetlom jedným otoč- ným pohybom.

4.16.2 Montáž bočného pásového LED svetla

zacvaknú). Bočné pásové LED svetlo je namontované. Oprava 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana636z7694.17 Výmena bodového LED svetla Špeciálne nástroje: Špeciálny nástroj [00342180] Plochý skrutkovač Čepeľ 2,4mm x 0,4mm x 60mm, v sade [00341820] Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik! NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovať kvalifikovný elektrikár.

Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Úmrtie v dôsledku zásahu elektrickým prúdom

Noste ochranné rukavice. Požiadavka: Spotrebič je odpojený od elektrického napájania. Dvierka sú otvorené. Poličky chladiaceho priestoru sú odobraté.

4.17.1 Odoberanie bodového LED svetla

1. Uvoľnite kryt bodového LED svetla.

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-09-30_9001631452 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana638z7694.18 Výmena LED modulu napájania Špeciálne nástroje: Bit Torx TX20 6,3mm (1/4") [00340865] Plochý skrutkovač Čepeľ 2,4mm x 0,4mm x 60mm, v sade [00341820] Nádoba min. kapacita 200 ml Platí pre varianty spotrebičov s kamerou v chladničke (CIF). Elektronické moduly môže opravovať len zákaznícky servis alebo opráv- nený technik! NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovať kvalifikovný elektrikár.

Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Úmrtie v dôsledku zásahu elektrickým prúdom

POZOR! Riziko poškodenia! Rozmrazená voda, ktorá sa rozleje na elektroniku kompresora a spojenia, môže poškodiť elektroniku spotrebiča.

4. Uvoľnite štyri háčiky.
