BRUGSANVISNING CK733EWEA CONSTRUCTA

Udskiftning af øverste dørhængsel ...............................................................107

Fjernelse af øverste dørhængsel......................................................107

Udskiftning af det øverste dørhængsel (dør med display)...............................109

Fjernelse af øverste dørhængsel......................................................109

Fjernelse af midterste dørhængsel ...................................................111

Fjernelse af nederste dørhængsel....................................................112

Udskiftning af udtrækkelig beholder ...............................................................119

Fjernelse af udtrækkelig beholder......................................................119

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i hen- hold til den gældende lovgivning om miljøvenligt design (fra 03/2021). De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici. Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen. Der anvendes følgende faresymboler i dette dokument: Faresymbol Betydning Generel advarselsmeddelelse Fare for elektrisk spænding Eksplosionsfare Fare for at skære sig Om dette dokument 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side99af769Faresymbol Betydning Fare for klemning Fare pga. varme overflader Fare pga. kraftigt magnetfelt Fare pga. ikke-ioniserende stråling Tabel2: Faresymboler

Foranstaltninger og forbud for at forhindre faren. De følgende eksempler viser en advarsel, der advarer mod elektrisk stød pga. spæn- dingsførende dele. Foranstaltningen til at undgå faren er nævnt. FARE Fare for elektrisk stød pga. spændingsførende dele! Død ved elektrisk stød

Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument: Generelt symbol Betydning Angivelse af et særligt tip (tekst og/eller grafik) Angivelse af et simpelt tip (kun tekst) Angivelse af et link til en videotutorial Angivelse af nødvendige værktøjer Angivelse af krævede forudsætninger Angivelse af en betingelse (hvis..., så...) Angivelse af et resultat Start Angivelse af en tast eller knap [00123456] Angivelse af et materialenummer Status Angivelse af en vist tekst/et vist vindue (i apparatets display) Tabel3: Generelle symboler Om dette dokument 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side100af769Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele! ¡ Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød! ¡ Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes. ¡ Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller lande- specifikke forskrifter. Fare for tilskadekomst pga. skarpe kanter! ¡ Brug beskyttelseshandsker. Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter ¡ Brug sikkerhedssko. ¡ Sørg for at sikre tunge komponenter mod at falde ned. ¡ Stik kropsdele ind i bevægelige komponenter. Fare for apparatets sikkerhed/funktion! ¡ Brug kun originale reservedele. Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)! ¡ Berør ikke modulerne, herunder forbindelser og ledningsbaner. Sikkerhed 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side101af769Værktøjer og hjælpemidler Betegnelse Detaljer Billeder Beskyttelsesklud [00342013] 60cm x 50cm Kærvskruetrækker Blad 2,4mm x 0,4mm x 60mm i sættet [00341820] Specialværktøj [00342180] Sugekop [00342224] Ø50 mm Torx-bit TX20 [00340865] 6,3mm (1/4") Kærvskruetrækker Blad 10mm x 1,6mm x 200mm Værktøjer og hjælpemidler 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side102af769Reparation

4.1 Udskiftning af dørpakning

Preindstilling: Døren er åben.

4.1.1 Fjernelse af dørpakning

1. Frigør dørpakningen fra rillen i højre og venstre hjørne.

2. Træk dørpakningen ud af rillen.

Dørpakningen er fjernet.

4.1.2 Montering af dørpakning

Tykkelsen af den nye dørpakning kan afvige en smule fra tykkelsen af den gamle dørpakning. Dette vil ikke påvirke lukkemåden og den lang- sigtede funktion. Hvis apparatet har justerbare hængsler eller hængselbeslag, kan lukke- måden efterfølgende optimeres. Små sidehuller i dørpakningen er funktionelle (nødvendige til lufttilfø- relse). De er ikke produktionsfejl. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side103af7691. Kontrollér rillen til pakningen med hensyn til beskadigelse.

En smule deformation på dørpakningen er normalt og påvirker ikke dens funktion. Det anbefales til at glatte dørpakningen, før den sæt- tes i apparatet. Opvarm dørpakningen med en hårtørrer eller varmt vand, og genform den manu- elt.

4. Tryk pakningens hjørner i rillen foroven og forneden.

Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side104af7695. Tryk hele pakningen trinvist i rillen. Dørpakningen er monteret. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side105af7694.2 Udskiftning af dørhåndtag Nødvendig værktøj: Torx-bit TX20 6,3mm (1/4") [00340865] Kærvskruetrækker Blad 10mm x 1,6mm x 200mm Preindstilling: Apparatet er afbrudt fra strømforsyningen. Døren er åben.

4.2.1 Fjernelse af dørhåndtag

3. Fjern dørhåndtaget (3).

Dørhåndtaget er fjernet. Dørhåndtaget til den anden dør kan fjernes på samme måde.

4.2.2 Montering af dørhåndtag

Montér i omvendt rækkefølge. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side106af7694.3 Udskiftning af øverste dørhængsel Nødvendig værktøj: Torx-bit TX20 6,3mm (1/4") [00340865] ADVARSEL Tunge, store apparater! Ryg- og muskelskader

Arbejde til fjernelse af apparatets dør bør kun udføres af uddanne- de specialister.

Der skal være to personer om at flytte apparatet.

Brug kun egnet værktøj og udstyr. PAS PÅ! Skarpe kanter! Snitlæsioner

Sørg for at sikre komponenten mod at falde ned. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Indvendigt tilbehør i apparatet er fjernet.

4.3.1 Fjernelse af øverste dørhængsel

1. Læg apparatet med bagsiden nedad.

Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side107af7692. 1. Tryk det øverste hængsels afdækning på begge sider (1).

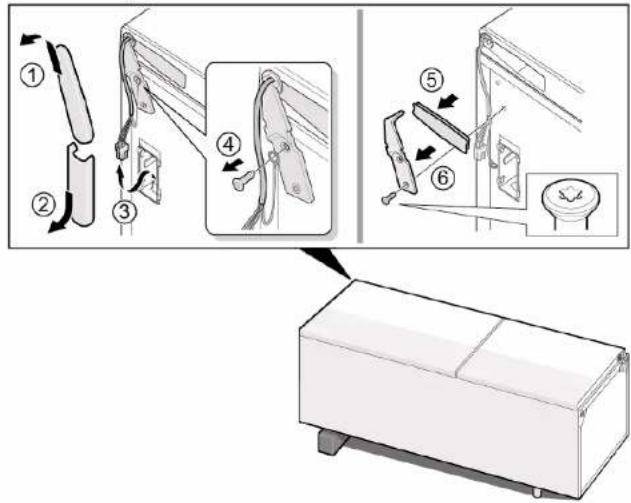

2. Bevæg det øverste hængsels afdækning ud (2).

3. Drej hængslets afdækning (3).

4. Fjern det øverste hængsels afdækning (4).

5. Skru de to skruer ud (5).

6. Fjern det øverste hængsel (6).

Det øverste hængsel er fjernet.

4.3.2 Montering af øverste dørhængsel

Montér i omvendt rækkefølge. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side108af7694.4 Udskiftning af det øverste dørhængsel (dør med display) Nødvendig værktøj: Torx-bit TX20 6,3mm (1/4") [00340865] ADVARSEL Tunge, store apparater! Ryg- og muskelskader

Arbejde til fjernelse af apparatets dør bør kun udføres af uddanne- de specialister.

Der skal være to personer om at flytte apparatet.

Brug kun egnet værktøj og udstyr. PAS PÅ! Skarpe kanter! Snitlæsioner

Sørg for at sikre komponenten mod at falde ned. FARE Fare for elektrisk stød pga. spændingsførende dele! Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter. FARE Fare for elektrisk stød pga. spændingsførende dele! Død ved elektrisk stød

Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Indvendigt tilbehør i apparatet er fjernet.

4.4.1 Fjernelse af øverste dørhængsel

2. Fjern kabelboksens afdækning (2).

Det øverste hængsel er fjernet.

4.4.2 Montering af øverste dørhængsel

Montér i omvendt rækkefølge. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side110af7694.5 Udskiftning af midterste dørhængsel Nødvendig værktøj: Torx-bit TX20 6,3mm (1/4") [00340865] ADVARSEL Tunge, store apparater! Ryg- og muskelskader

Arbejde til fjernelse af apparatets dør bør kun udføres af uddanne- de specialister.

Der skal være to personer om at flytte apparatet.

Brug kun egnet værktøj og udstyr. PAS PÅ! Skarpe kanter! Snitlæsioner

Sørg for at sikre komponenten mod at falde ned. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Indvendigt tilbehør i apparatet er fjernet. Det øverste dørhængsel er fjernet.

4.5.1 Fjernelse af midterste dørhængsel

1. Fjern køleafdelingens dør (1).

2. Skru de to skruer ud (2).

3. Fjern det midterste hængsel (3).

Det midterste hængsel er fjernet.

4.5.2 Montering af midterste dørhængsel

Montér i omvendt rækkefølge. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side111af7694.6 Udskiftning af nederste dørhængsel Nødvendig værktøj: Torx-bit TX20 6,3mm (1/4") [00340865] ADVARSEL Tunge, store apparater! Ryg- og muskelskader

Arbejde til fjernelse af apparatets dør bør kun udføres af uddanne- de specialister.

Der skal være to personer om at flytte apparatet.

Brug kun egnet værktøj og udstyr. PAS PÅ! Skarpe kanter! Snitlæsioner

Sørg for at sikre komponenten mod at falde ned. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Indvendigt tilbehør i apparatet er fjernet. Det øverste hængsel er fjernet. Det midterste hængsel er fjernet.

4.6.1 Fjernelse af nederste dørhængsel

3. Drej det nederste hængsel ud (3).

4. Fjern det nederste hængsel (4).

Det nederste dørhængsel er fjernet.

4.6.2 Montering af nederste dørhængsel

Montér i omvendt rækkefølge. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side112af7694.7 Udskiftning af hylde Preindstilling: Døren er åben.

4.7.1 Fjernelse af hylde

Træk hylden ud. Hylden er fjernet.

4.7.2 Montering af hylde

Montér i omvendt rækkefølge. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side113af7694.8 Udskiftning af flaskehylde Preindstilling: Døren er åben.

4.8.1 Fjernelse af flaskehylde

Træk flaskehylden ud. Flaskehylden er fjernet.

4.8.2 Montering af flaskehylde

Montér i omvendt rækkefølge. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side114af7694.9 Udskiftning af dørhylde Preindstilling: Døren er åben.

4.9.1 Fjernelse af dørhylde

Løft dørhylden opad. Dørhylden er fjernet.

4.9.2 Montering af dørhylde

Montér i omvendt rækkefølge. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side115af7694.10 Udskiftning af justerbar dørhylde Preindstilling: Døren er åben.

4.10.1 Fjernelse af justerbar dørhylde

Bevæg den højdejusterbare dørhylde opad, indtil dørhylden er frigjort fra holderen. Den justerbare dørhylde er fjernet.

4.10.2 Montering af justerbar dørhylde

Montér i omvendt rækkefølge. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side116af7694.11 Udskiftning af frostvarebeholder Preindstilling: Døren er åben.

1. Træk frostvarebeholderen hele vejen ud (1).

Montér i omvendt rækkefølge. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side117af7694.12 Udskiftning af beholder Preindstilling: Døren er åben.

1. Bevæg den nederste køleskabsbeholder ud (1).

2. Bevæg den øverste køleskabsbeholder ud (2).

Beholderne er fjernet.

4.12.2 Montering af beholder

Montér i omvendt rækkefølge. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side118af7694.13 Udskiftning af udtrækkelig beholder Preindstilling: Døren er åben.

4.13.1 Fjernelse af udtrækkelig beholder

1. Træk den udtrækkelige beholder hele vejen ud (1).

2. Fjern den udtrækkelige beholder (2).

Den udtrækkelige beholder er fjernet.

4.13.2 Montering af udtrækkelig beholder

Montér i omvendt rækkefølge. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side119af7694.14 Udskiftning af LED-spotlampe Nødvendig værktøj: Specialværktøj [00342180] Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede tekni- kere! FARE Fare for elektrisk stød pga. spændingsførende dele! Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter. FARE Fare for elektrisk stød pga. spændingsførende dele! Død ved elektrisk stød

Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes. PAS PÅ! Skarpe kanter! Snitlæsioner

Brug beskyttelseshandsker. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Døren er åben.

4.14.1 Fjernelse af LED-spotlampe

1. Brug specialværktøj til at trække LED-spotlampen ud (1).

Montér i omvendt rækkefølge. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side120af7694.15 Udskiftning af LED-lampe foroven Nødvendig værktøj: Kærvskruetrækker Blad 2,4mm x 0,4mm x 60mm i sættet [00341820] Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede tekni- kere! FARE Fare for elektrisk stød pga. spændingsførende dele! Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter. FARE Fare for elektrisk stød pga. spændingsførende dele! Død ved elektrisk stød

Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes. PAS PÅ! Skarpe kanter! Snitlæsioner

Brug beskyttelseshandsker. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Døren er åben. Indvendigt tilbehør foroven er fjernet.

4.15.1 Fjernelse af LED-lampe

1. Bevæg LED-lampen mod venstre.

LED-lampens elektriske tilslutning er afbrudt.

2. Frigør LED-lampens kroge.

Montér i omvendt rækkefølge. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side122af7694.16 Udskiftning af LED-sidebjælkelampe Nødvendig værktøj: Sugekop Ø50 mm [00342224] Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede tekni- kere! FARE Fare for elektrisk stød pga. spændingsførende dele! Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter. FARE Fare for elektrisk stød pga. spændingsførende dele! Død ved elektrisk stød

Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes. PAS PÅ! Skarpe kanter! Snitlæsioner

Brug beskyttelseshandsker. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Døren er åben. Hylderne i køleafdelingen er fjernet.

4.16.1 Fjernelse LED-sidebjælkelampe

1. Sæt sugekoppen fast på den øverste tredjedel af LED-sidebjælkelampen.

Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side123af7692. Træk sugekoppen fremad med LED-sidebjælkelampen i en drejende bevægelse.

3. Afbryd LED-sidebjælkelampens elektriske tilslutning.

LED-sidebjælkelampen er fjernet.

4.16.2 Montering af LED-sidebjælkelampe

1. Forbind LED-sidebjælkelampens elektriske tilslutning.

2. Fastgør LED-sidebjælkelampen i dens placering på afdelingens væg (krogene

klikker). LED-sidebjælkelampen er monteret. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side124af7694.17 Udskiftning af LED-spotlampe Nødvendig værktøj: Specialværktøj [00342180] Kærvskruetrækker Blad 2,4mm x 0,4mm x 60mm i sættet [00341820] Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede tekni- kere! FARE Fare for elektrisk stød pga. spændingsførende dele! Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter. FARE Fare for elektrisk stød pga. spændingsførende dele! Død ved elektrisk stød

Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes. PAS PÅ! Skarpe kanter! Snitlæsioner

Brug beskyttelseshandsker. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Døren er åben. Hylderne i køleafdelingen er fjernet.

2. Træk LED-spotlampens afdækning indad, og skub den samtidigt fremad.

Montér i omvendt rækkefølge. Reparation 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Side126af7694.18 Udskiftning af LED-strømforsyningsmodul Nødvendig værktøj: Torx-bit TX20 6,3mm (1/4") [00340865] Kærvskruetrækker Blad 2,4mm x 0,4mm x 60mm i sættet [00341820] Beholder min. 200 ml Kapacitet Gælder for apparatvarianter med kamera i køleskab (CIF) Elektroniske moduler må kun repareres af kundeservice eller autorisere- de teknikere! FARE Fare for elektrisk stød pga. spændingsførende dele! Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter. FARE Fare for elektrisk stød pga. spændingsførende dele! Død ved elektrisk stød

Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes. PAS PÅ! Skarpe kanter! Snitlæsioner

Brug beskyttelseshandsker. Preindstilling: Apparatet er afbrudt fra strømforsyningen. Der er adgang til bagsiden af apparaterne.

4.18.1 Udskiftning af LED-strømforsyningsmodul

BEMÆRK! Risiko for skader! Hvis der spildes afrimningsvand på kompressorens elektronik og til- slutninger, kan det beskadige apparatets elektronik.

Under fjernelse af afløbsslangen skal du sikre dig, at afrim- ningsvandet ikke bliver spildt på de elektroniske komponenter.

1. Disconnect drainage hose from water drain outlet (1).

2. Hæld optøningsvand i beholderen.

3. Afbryd afløbsslangen fra vandafdampningsbakken (2).

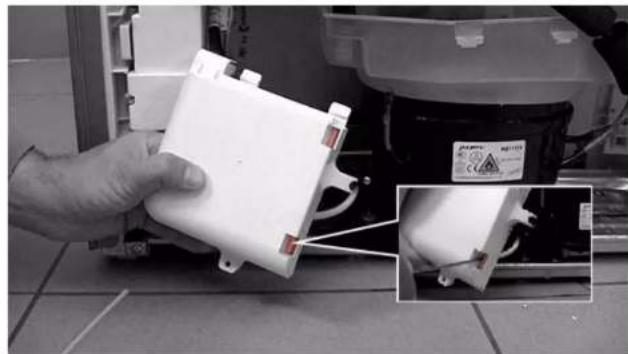

Kompressorens startkondensator og dækslet til LED-strømforsyningsmodulet er åbnet.

4. Løser fire kroge.

LED-strømforsyning modulet er frigivet.

Dørpakningen er demontert.

3. Demonter dørhåndtaket (3).

1. Demonter døren til frysen (1).

1. Demonter døren til frysen (1).

Beholderne er demontert.

Facken har tagits bort.
