Produkttype	Kombinert kjøle-/fryseskap
Merke	CONSTRUCTA
Modell	CK733EWEA
Kategori	Kjøleskap
Innvendig belysning	LED (avtagbar for utskifting)
Betjeningstype	Elektronisk (variant med display tilgjengelig)
Strømforsyning	Nettstrøm 230 V ~ 50 Hz
Energiklasse	Ikke spesifisert i bruksanvisningen
Bruttokapasitet kjøleskap	Ikke spesifisert i bruksanvisningen
Bruttokapasitet fryser	Ikke spesifisert i bruksanvisningen
Avrimingstype	Automatisk (ikke presisert, estimert)
Kjølemiddel	Ikke spesifisert
Lydnivå	Ikke spesifisert
Hovedfunksjoner	Kjøling og frysing av matvarer
Vedlikehold og rengjøring	Innvendig rengjøring, utskifting av dørpakning, håndtak, hengsler, hyller, skuffer, LED-belysning
Sikkerhet	Sikkerhetsinstruksjoner: koble fra strømmen før reparasjon, bruk hansker, bruk originale deler
Reparerbare reservedeler	Dørpakning, håndtak, hengsler, hylle, flaskeholder, dørhyller, fryseskuff, kjøleskuff, teleskopisk skuff, LED-projektor, øvre/side LED-belysning, LED-strømforsyningsmodul
Generell informasjon	Bruks- og reparasjonsanvisning tilgjengelig, apparatet er designet for reparasjon av forbrukeren i henhold til økodesignforordningen

Ofte stilte spørsmål - CK733EWEA CONSTRUCTA

Hvordan bytte LED-pæren på kjøleskapet Constructa CK733EWEA?

Utskifting av LED-belysningen er beskrevet i bruksanvisningen. Koble fra apparatet, fjern LED-projektoren med et spesialverktøy, koble fra de elektriske koblingene, og monter deretter den nye projektoren i motsatt rekkefølge. Bruk vernehansker.

Hvilken type dørpakning skal brukes til denne modellen?

Bruk kun originale CONSTRUCTA-deler. Dørpakningen byttes ved å ta den ut av sporet og sette inn den nye. En liten deformasjon er normal. Varm den opp med hårføner om nødvendig.

Hvordan stille inn temperaturen på kjøleskapet?

Bruksanvisningen spesifiserer ikke innstillingsmetoden. Vanligvis kan temperaturen justeres med en knapp eller et kontrollpanel. Se hele bruksanvisningen for din variant (med eller uten display).

Kan jeg snu dørenes åpningsretning?

Ja, bruksanvisningen beskriver demontering og montering av hengslene. Du kan snu dørene ved å følge trinnene for utskifting av øvre, midtre og nedre hengsler. Koble fra apparatet først.

Hvordan rengjøre innsiden av kjøleskapet?

Koble fra apparatet. Fjern all mat og tilbehør. Vask innsiden med en myk klut og såpevann. Ikke bruk slipende rengjøringsmidler. Tørk grundig før du kobler til igjen.

Hva gjør jeg hvis LED-belysningen ikke fungerer lenger?

Sjekk først strømforsyningen. Hvis pæren er defekt, bytt LED-projektoren som beskrevet i bruksanvisningen. Hvis problemet vedvarer, kan LED-strømforsyningsmodulen være årsaken. Kontakt en fagperson for elektriske reparasjoner.

Hvordan bytte grønnsaksskuffen?

Grønnsaksskuffen (kjøleskuff) fjernes ved å trekke den helt ut. For å sette den tilbake, sett den inn i glidestykkene. Bruksanvisningen angir at det finnes en øvre og nedre skuff. Fjern først maten.

Hvor finner jeg reservedeler til denne modellen?

Originale reservedeler er tilgjengelige hos CONSTRUCTA kundeservice. Referansene er listet i bruksanvisningen (f.eks. [00342013] for beskyttelsesduken). Bruk alltid originale deler for sikkerheten.

Hvordan tilbakestille åpen dør-alarmen?

Bruksanvisningen nevner ingen dør-alarm. Hvis modellen din har det, deaktiveres alarmen vanligvis ved å lukke døren ordentlig. Se bruksanvisningen for spesifikke funksjoner.

Kan jeg reparere kjøleskapet Constructa CK733EWEA selv?

Ja, denne modellen er designet for å kunne repareres av forbrukeren i henhold til økodesignforordningen. Bruksanvisningen gir detaljerte instruksjoner for å bytte pakning, hengsler, belysning osv. Følg sikkerhetsinstruksjonene: koble fra apparatet, bruk hansker.

BRUKSANVISNING CK733EWEA CONSTRUCTA

Foranstaltninger og forbud for at forbindre faren.

Defelgende eksempler viser an adveslar, der advarer mod elektrisk sted pga. spendsdingsefrende delie. Foranstaltingen til at undga faren er naevtn.

FARE

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejalfhjelpning og service pa grund af tunge og bevgelige komponenter

Brug sikkerhedssko.
Sorg for at sikre tunge komponenter mod at falde ned.
Stik kripsdele ind i bevagelige komponenter.

Fare for apparatets sikkerhed/funktion!

1. Frigor dorpakningen fra rillen i hore og venstre hjome.

Det overste haengsel er fjernet.

4.3.2 Montering af overste dorhaengsel

2.1.Fjern det overste haengsels afdaekning (1).

Det overste haengsel er fjernet.

4.4.2 Montering af overste dorhaengsel

Det midterste haengsel er fjernet.

4.5.2 Montering af midterste dorhangsel

Monteri omvendr rakkefolge.

Reparation

Frostvarebeholderen er fjernet.

4.11.2 Montering af frostvarebeholder

Reparasjonstips - Kjøle-/frysekombinasjon

1.1Viktig informasjon 483

1.1.1 Formal 483
1.2Forklaring av symboler 483
1.2.1 Farenivae 483
1.2.2 Faresymboler 483
1.2.3 Advarslenes struktur 484
1.2.4 Generelle symboler 484

Sikkerhet 485

Verktoy og hjelpemidler 486

Reparasjon 487

4.1 Utskifting av dorpakning 487

4.3 Utskiftning av ovre dorhengsel 491

4.3.1 Demontering av ovre dorhengsel 491
4.3.2 Montering av ovre dorhengsel 492

4.4 Utskifting av ovre dorhengsel (dor med display) 493

4.4.1 Demontering av ovre dorhengsel 493
4.4.2 Montering av ovre dorhengsel 494

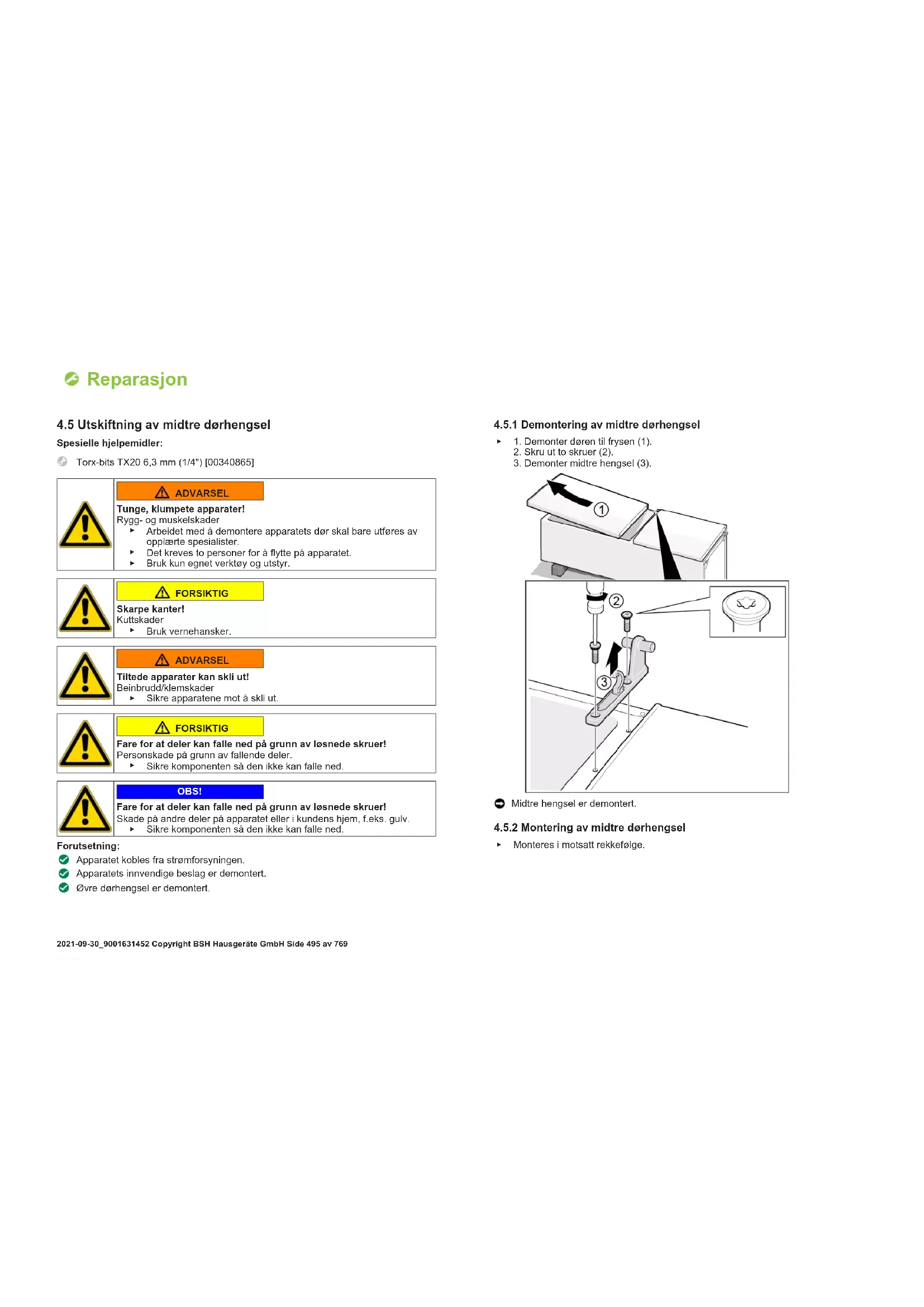

4.5 Utskiftning av midtre dorhengsel 495

4.5.1 Demontering av midtre dorhengsel 495
4.5.2 Montering av midtre dorhengsel 495

4.6 Utskifting av nedre dorhengsel 496

4.6.1 Demontering av nedre dorhengsel 496
4.6.2 Montering ay nedre dorhengsel 496

4.7 Utskifting av hylle 497

4.7.1 Demontering av hylle 497
4.7.2 Montering av hylle 497

4.8 Utskifting av flaskehylle 498

4.8.1 Demontering av flaskehylle 498
4.8.2 Montering av flaskehylle 498

4.9 Utskiftning av derrack 499

4.9.1 Demontering av dorrack 499
4.9.2 Montering av darrack 499

4.10 Utskifting av justerbar darrack 500

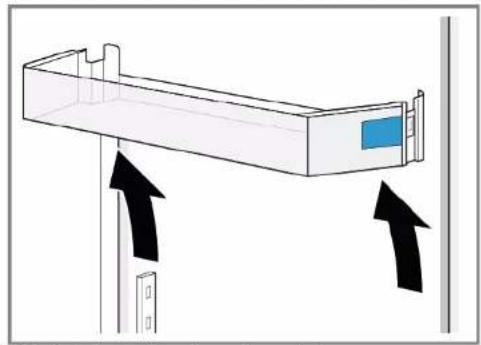

4.10.1 Demontering av justerbar dorrack 500
4.10.2 Montering av justerbar derrack 500

4.11 Utskiftning av beholder for frysevarer 501

4.11.1 Demontering av beholder for frysevarer 50
4.11.2 Montering av beholder for frysevarer 501

4.12 Utskifting av beholder 502

4.12.1 Demontering av beholder 502
4.12.2 Montering av beholder 502

4.13 Utskifting av uttrekkbar beholder 503

4.13.1 Demontering av uttrekkbar beholder 503
4.13.2 Montering av uttrekkbar beholder 503

4.14 Utskiftning av LED-spotlight 504

4.14.1 Demontering av LED-spotlight 504
4.14.2 Montering av LED-spotlight 504

4.15 Utskifting av overste LED-lampe 505

4.15.1 Demontering av LED-lampe 505
4.15.2 Montering av overste LED-lampe 506

4.16 Utskifthng av LED-lampe i sidelist 507

4.16.1 Demontering av LED-lampe i sidelist 507
4.16.2 Montering av LED-lampe i sidelist 508

4.17 Utskiftning av LED-spotlight 509

4.17.1 Demontering av LED-spotlight 509
4.17.2 Montering av LED-spotlight 510

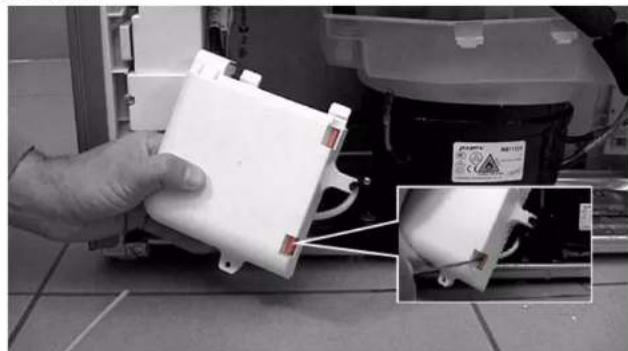

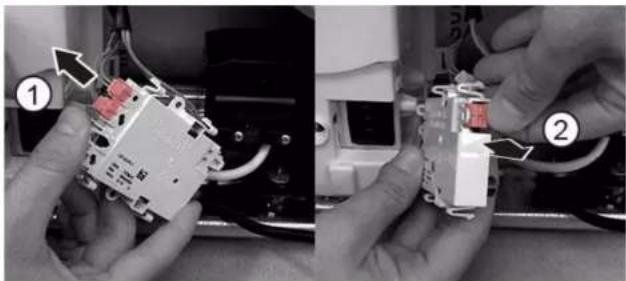

4.18 Utskiftning av LED for stromforsyningsmodul 511

4.18.1 Fjernig av LED for strømforsyningsmodul 511
4.18.2 Monering av LED for stromforsyningsmodul 513

1.1 Viktig informasjon

1.1.1 Formal

Disse tipsene om reparasjon skal hjelpe kunden til selv a kinne reparere apparater i samsvar med gjeldende regulering av ko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte resedeler skiftes, inklusive advarsler og risikoer.

Kontakt var kundeservice dersom du har sporsmal. Vi patar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Fareniväer

Advarslene som viser farenivá, bestár av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det före til død eller alvorlige persorskader.
ADVARSEL	Dersom advarselen ignoreres, kan det före til død eller alvorlige persorskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det före til mindre persorskader.
OBS!	Dersom advarselen ignoreres, kan det före til materiell skade.

Tabell 1: Fareniväer

1.2.2 Faresymboler

Faresymboler er SYMBOLS fremstlinger som gir en indikasjon av hvilken type fare det dreier seg om.

Folgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
!	Generell advarsel
	Fare for elektrisk støt
	Eksplosjonsfare
	Fare for á skjærere seg
	Klemfare

Om dette dokumentet

Faresymbol Betydning
	Fare på grunn av varme overflater
	Fare på grunn av sterkt magnetfelt
	Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advorslene i dette dokumentet har standardisert utseende og standardisert struktur.

FARE

Faretype og kilde til fare!

Mulige konsekvenser dersom fare/advarel ignoreres.

Tiltak og forbud for a forebygge fare

Eksemplet nedenfor viser en adversel mot elektrisk stat pa grunn av stromforende dele. Tiltaket for a unnga faren er angitt.

FARE

Fare for elektrisk stot pa grunn av stromforende deler!

Død pá grunn av drependé elektrisk støt

Koble apparalate fra strømforsyningen i minst 60 sekunder for reprasjonene也开始.

1.2.4 Generelle symboler

Folgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
i	Identifizierung av et spesieit tips (tekst og/eller grafikk)
j	Identifizierung av et enkelt tips (kun tekst)
r	Identifizierung av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifizierung av nødvendig verktøy
	Identifizierung av nødvendige forutsetnino-ger
	Identifizierung av en betingelse (hvis ...,)så ...)
	Identifizierung av et resultat
[Start] Identifizierung av en tast eller knapp
[00123456] Identifizierung av et materialnummer
Status Identifizierung av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruktjoner

2.1.1 Alle hushholdningsapparater

Fare for elektrisk støp på grunn av stromforende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan fere til elektrisk stot!
  Koble apparatuset fra strømnettet i minst 60 sekunder for arbeidet startes.
• Etter reparasjonen ma du sorge for at det utfores en sikkerhetstest iht. VDE 0701, dessi gildende forskritter i det respecive land.

Fare for personskade pa grunn av skarpe kanter!

Bruk vernehansker.

Fare for à knexe legemeldere under reparasjoner, vedlikehold, feilsoking og service par grunn av tunge og bevegelige componenter

Bruk vernesko.
Sikre tunge componenter for a hindre at de faller ned.
- Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

Bruk kun originale reserverdeler.
Fare for skade pa deleer som er folsomme overfor elektrostatisk utlading (ESD)!
- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktoy og hjelpemidler

Betegnelse Detaljer	Bilder
Beskyttesesklut [00342013]	60 cm x 50 cm	Inbetriebnahme verarbeitete Ölförderung Werkstoffindustrie für Rohstoffindustrie
Flat skrutrekker Blad	2,4 mm x 0,4 mm x 60 mm, i ssett [00341820]	Ø
Spesialverktøy [00342180]
Sugekopp [00342224]	Ø50 mm
Torx-bits TX20 [00340865]	6,3 mm (1/4")	Ø
Flat skrutrekker Blad	10 mm x 1,6 mm x 200 mm	Ø

2021-09-30 9001631452 Copyright BSH Hausgeräte GmbH Side 486 av 769

Reparasjon

4.1 Utskiftning av dorpakning

Forutsetning:
Doren er apen.

1. Løsne dorpakningen fra sporet i hýre og venstre hjørme.

1. Trekk pakningen ut av sporet.

Tykkelsen på den nye dorpakningen kan avvike litf fra tykelsen på den gamle dorpakningen. Det har ingen innvirking på lukkefaterd og langvarig funksjon.

Hvis apparatet har justerbare hengsler erler hengslefester, kan du op-timalisere lukkefterden etterpa.

i	Små sidehull i dorpakningen har en funksjon (nødvendige for ventilasjønen). Det dreier seg ikke omproduksjonsfeil.

Reparasjon

Litt deformasjon av dorpakningen er normalt og har ingen innvirkning

pà funksjorden. Det anbefales à rette ut dorpakninger den den settes inn i apparatet.

1. Skyy pakningens hjorner overst og nederstinn i sporet.

Reparasjon

1. Trykk hele pakningen inn i sporet trinn for trinn.

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Flat skrutrekker Blad 10 mm x 1,6 mm x 200 mm

Forutsetting:

4.3 Utskiftning av Øvre dorhengsel

Speiselle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med a demontere apparatusets dor skal bare utfores av
opplaerte spelzialister.
Det kreves to personer for a flytte pa apparatet.
Bruk kun egnet verktoy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparatus kan skli ut!

Beinbrudd/klemskader

Sikre apparatene mot ä skli ut.

FORSIKTIG

Fare for at deler kan falle ned pa grunn av losnede skruer!

Personskade pa grunn av fallende deler.

Sikre componenten sa den ikke kan falle ned.

OBSI

Fare for at deleer kan falle ned pa grunn av Iosnede skruer!

Sikre componenten sa den ikke kan falle ned.

Forutsetting:

Apparatekoblesfra stromforsyningen.
Apparalets innvendige beslag er demonlert.

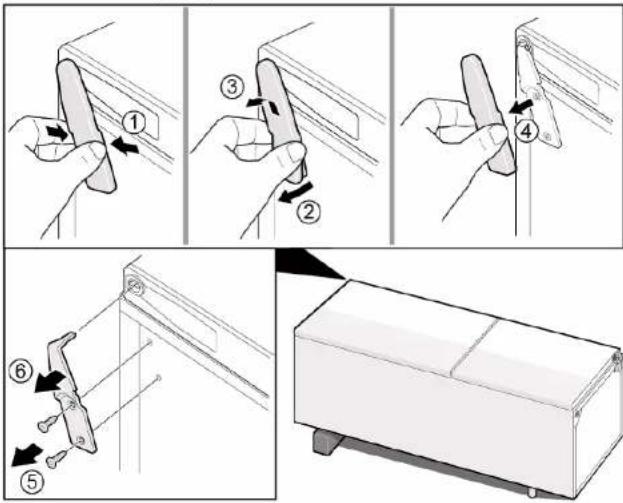

4.3.1 Demontering av Øvre dorhengsel

1. Plasser apparatet pa baksiden.

Reparasjon

2.1. Trykk inn det Øvre hengseldekslet pa begge sider (1).

1. Beveg det ovre hengseldekslet ut (2).
2. Drei hengsledekslet (3).
3. Ta av det ovre hengseldekslet (4).
4. Skru ut to skruer (5).
5. Demoner øvre hengsel (6)

Ovre hengsel er demontert.

4.3.2 Montering av Øvre dorhengsel

Monteres i motsatt rekkefolge.

Reparasjon

4.4 Utskifting av Øvre dorhengsel (dør med display)

Speiselle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med a demontere apparatets dor skal bare utfores av
opplaerte spelzialister.
Det kreves to personer for a flytte pa apparatet.
Bruk kun egnet verktoy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparatus kan skli ut!

Beinbrudd/klemskader

Sikre apparatene mot ä skli ut.

FORSIKTIG

Fare for at deler kan falle ned pa grunn av losnede skruer!

Personskade pa grunn av fallende deler.

Sikre componenten sa den ikke kan falle ned.

OBSI!

Fare for at deleer kan falle ned pa grunn av Iosnede skruer!

Sikre componenten sa den ikke kan falle ned.

FARE

Fare for elektrisk stot pa grunn av strømforende deler!

Livsfare pa grunn av elektrisk stot ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter parasjonen mā du sεrgé for at det ufores en sikherhetstest iht. VDE 0701 eller geldende forskritter i det respective land

FARE

Fare for elektrisk stot pa grunn av strømforende deler!

od pa grunn av drepende elektrisk stot

Koble apparatene fra stromforsyningen i minst 60 sekunder for reparasjonene startes.

Forutsetting:

Apparatet kobles fra stromforsyningen.
Apparats innvendige beslag er demontert.

4.4.1 Demontering av Øvre dorhengsel

1. Plasser apparatet pa baksiden.

Reparasjon

2.1. Ta av det Øvre hengseldekslet (1).

1. Ta av kabelboksdekslet (2).
2. Koble fra den elektriske tilkoblingen (3)
3. Skru ut skruen for jordkoblingen (4).
4. Fjern kabelbeskyttelsen (5)
5. Skru ut skruen (6)

Ovre hengsel er demontert.

4.4.2 Montering av Øvre dorhengsel

Monteres i motsattrekkefolge.

Reparasjon

4.5 Utskifting av midtre dorhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med a demontere apparatusets dor skal bare utfores av
opplaerte spelzialister.
Det kreves to personer for a flytte pa apparatet.
Bruk kun egnet verktoy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparatus kan skli ut!

Beinbrudd/klemskader

Sikre apparatene mot ä skli ut.

FORSIKTIG

Fare for at deler kan falle ned pa grunn av losnede skruer!

Personskade pa grunn av fallende deler.

Sikre componenten sa den ikke kan falle ned.

OBS!

Fare for at deleer kan falle ned pa grunn av Iosnede skruer!

Sikre componenten sa den ikke kan falle ned.

Forutsetting:

Apparalet kobles fra stromforsyningen.
Apparalets innvendige beslag er demonlert.
Vre dorrhengsel er demonter.

4.5.1 Demontering av midtre dorhengsel

1. Demoner doren til frysen (1).
2. Skru ut to skruer (2).
   3.Demonter midtre hengsel (3).

Midtre hengsel er demontert.

4.5.2 Montering av midtre dorrhengsel

Monteres i motsatt rekkefolge.

Reparasjon

4.6 Utskifting av nedre dorrhengsel

Speiselle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med a demontere apparatusets dor skal bare utfores av
opplaerte spelzialister.
Det kreves to personer for a flytte pa apparatet.
Bruk kun egnet verktoy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparatus kan skli ut!

Beinbrudd/klemskader

Sikre apparatene mot ä skli ut.

FORSIKTIG

Fare for at deler kan falle ned pa grunn av losnede skruer!
rsonskade pa grunn av fallende deler,
Sikre componenten sa den ikke kan falle ned.

OBSI!

Fare for at deleer kan falle ned pa grunn av Iosnede skruer!

Sikre componenten sa den ikke kan falle ned.

Forutsetting:

Apparalet kobles fra stromforsyningen.
Apparalets innvendige beslag er demonlert.
Ovre hengsel demontert.
Midtre hengsel er demonter.

4.6.1 Demontering av nedre dorhengsel

1. Demoner doren til frysen (1).
2. Skru ut skruen (2).
3. Drei den nedre hengselen ut (3).
4. Demoner nedre hengsel (4).

Nedre dorrhengsel er demontert.

4.6.2 Montering av nedre dorhengsel

Monteres i motsatt rekkefolge.

Reparasjon

4.7 Utskiftning av hylle

Forutsetning:
Daren er apen.

4.7.1 Demontering av hyle

Trekk ut hyllen.

Hyellen er demonter.

4.7.2 Montering av hylle

Monteres imotsatt rekkefolge.

Reparasjon

4.8 Utskiftning av flaskehyle

Forutsetting:
Daren er apen.

4.8.1 Demontering av flaskehyle

Trekut flaskehyllen.

Flaskehyllen er demontert.

4.8.2 Montering av flaskehyle

4.9 Utskifting av dorrack

Forutsetning:
Daren er apen.

4.9.1 Demontering av dorrack

Loftddarrackenopp.

Dorracken er demontert.

4.9.2 Montering av dorrack

4.10 Utskifting av justerbar dorrack

Forutsetning:
Daren er apen.

4.10.1 Demontering av justerbar dorrack

Beveg den hoydejusterbare dorracken opp til dorracken losner fra holderen.

Den justerbare darracken er demontert.

4.10.2 Montering av justerbar dorrack

Monteres i motsatt rekkefolge.

Reparasjon

4.11 Utskifting av beholder for frysevarer

Forutsetning:
Daren er apen.

4.11.1 Demontering av beholder for frysevarer

1. Trek beholderen for frysevarer helit ut (1).
2. Ta ut matbeholderen (2).

Beholderen for frysevarer er demonterl.

4.11.2 Montering av beholder for frysevarer

4.12 Utskifting av beholder

Forutsetting:
Daren er apen.

4.12.1 Demontering av beholder

1. Beveg den nedre beholderen i kjoleskapet ut (1).
2. Beveg den Øvre beholderen i kjoleskapet ut (2).

4.12.2 Montering av beholder

Monteres imotsatt rekkefolge.

Reparasjon

4.13 Utskifting av uttrekkbar beholder

Forutsetting:
Daren er apen.

4.13.1 Demontering av uttrekkbar beholder

1. Trekken uttrekkbare beholderen helt ut (1). 2.Ta ut den uttrekkbare beholderen (2).

Den uttrekkbare beholderen er demonter.

4.13.2 Montering av uttrekkbar beholder

4.14 Utskifting av LED-spotlight

Spesielle hjelpemidler:

Spesialverktoy [00342180]

Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice aller autoriserte teknikere!

FARE Fare for elektrisk stot pa grunn

Fare for elektrisk stot grunn a stromfrende deler! Livsfare grunn a elektrisk stot vefel reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.

Etter reparacionne m du sorgre for at det ultefere en sikkerhets test iht. VDE 0701 ell er geldende forskriter i det respective land.

FARE Fare for elektrisk støt på grunn

Død pa grunn av drepende elektrisk støt

Koble apparatene fra stromforsyningen i minst 60 sekunder for reprasjonene起点。

A ForsIKTIG

Skarpe kanter!

Attskader

Bruk yemehansker.

Forutsetting:

4.14.1 Demontering av LED-spotlight

1. Brukspecialverktoy for a trekke ut LED-spotlight (1).

1. Koble fra de elektriske tlikoblingene for LED-spotlight.
   LED-spotlight er demontert.

4.14.2 Montering av LED-spotlight

Monteres i motsatt rekkeftege.

Reparasjon

4.15 Utskifting av overste LED-lampe

Speiselle hjelpemidler:

Flat skrutrekker Blad 2,4 mm x 0.4 mm x 60 mm, i sett [00341820]

Fare for elektrisk stot pa grunn av strømforende deler!

Livsfare pa grunn av elektrisk stot ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparasjonen ma du sorge for at det utfores en sikkerhets
test iht, VDE 0701 ell er gieldende forskrifter i det respektive land

FARE

Fare forelektrisk stot pa grunn av strormforende deler!

Dód pá grunn av drepende elektrisk stôt

Koble apparatene fra strømforsyningen i minst 60 sekunder før
reparasjonene startes

FORSIKTIG

Skarpe kanter!
Kuttskader
Bruk vernehansker.

Forutsetting:

Apparatet kobles fra stromforsyningen.
Doren er apen.
De ovre innvendige beslagene er demontert.

4.15.1 Demontering av LED-lampe

1. Beveg LED-lampen over til venstre side.

LED-lampens elektriske tikkobling kobles fra.

1. Løsne LED-lampens kroker.

Reparasjon

1. Demonter LED-lampen ved a bevege den forover.

LED-lampen er demontert.
4.15.2 Montering av overste LED-lampe
Monteres imotsattrekkefolge.

Reparasjon

4.16 Utskifting av LED-lampe i sidelist

Speiselle hjelpemidler:

Sugekopp 50mm [00342224]

Apparatet har en vedlikeholdsfrt LED-lampe. Disse lampene skal kun repareres av kundeservice aller autoriserte teknikere!

FARE Fare for elektrisk stegt a grunn

Fare for elektrisk stot grunn av stromfrende deler! Livsfare grunn av elektrisk stot veid fei reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.

Etter reparacionen mdu sorgre for at det ultfere en sikkerhets test iht.VDE 0701 er geldende forskritter i det responsile land.

FARE Fare for elektrisk stot pa grunn Dad pa grunn ay dropende elektri

Koble apparatene fra stromforsyningen i minst 60 sekunder for reprasjonene起点。

A ForsIKTIG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

Forutsetting:

4.16.1 Demontering av LED-lampe i sidelist

4.16.2 Montering av LED-lampe i sidelist

1. Koble til den elektriske tilkoblingen for LED-lampen i sidelisten.
2. Fest LED-lampen i sidelisten pa rett sted pa veggen i apparatrommet (krokene klikker pa plass).
   LED-lampen i sidelisten er montert.

Reparasjon

4.17 Utskifting av LED-spotlight

Speiselle hjelpemidler:

Spesialverktoy [00342180]
Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]

Fare for elektrisk stot pa grunn av stromforende deler!

Livsfare pá grunn av elektrisk stóv ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.
Etter reparasionen ma du sorge for at det utfres en sikkerhets-
test iht, VDE 0701 ell er gieldende forskritter i det respektive land.

FARE

Fare forelektrisk stot pa grunn av strormforende deler!

Dóp pá grunn av drepende elektrisk stôt

Koble apparatene fra strormforsyningen i minst 60 sekunder før
reparasjonene startes.

FORSIKTIG

Skarpe kanter!
Kuttskader
Bruk vernehansker.

Forutsetting:

4.17.1 Demontering av LED-spotlight

1. Løsne LED-spotlightdekslet.

1. Trekk LED-spotlightdekslet innover og skyy det samtidig forover.

Reparasjon

1. Lsesne LED -spotlightmodulen.

1. Koble fra den elektriske tinkoblingen for LED-spotlight.

LED-spotlight er demontert.

4.17.2 Montering av LED-spotlight

Monteres i motsatt rekkefolge.

Reparasjon

4.18 Utskiftning av LED for strømforsyningsmodul

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]
Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]
Beholder min. 200 ml kapasitet

Gjelder for apparatvarianter med kamera i kjoleskapet (CIF).

Elektronikmodulier skal kun repareres av kundeservice aller autorisierte teknikere!

Fare for elektrisk stot pa grunn av strømforende deler!

Livsfare pa grunn av elektrisk stot ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.

Etter reparasjonen ma du sorge for at det utfores en sikkerhets

test iht. VDE 0701 aller gjeldende forskrifter i det respektive land.

Fare forelektrisk stot pa grunn av stromforende deler!

Dàd pá grunn av drepende elektrisk stôt

Koble apparalene fra stromforsyningen i minst 60 sekunder for

reparasjonestartes.

Skarpe kanter!

Kuttskader

Bruk vernehansker.

Forutsetting:

4.18.1 Fjerning av LED for strømforsyningsmodul

1.

OBS!

Fare for skade!

Smeltevann som Sales k compressorelektronikken og -kobingene, kan skade elektronikken i apparatuset.

• Ved fjerning av to emmselangen ma du forsire deg om at det ikke smoles smellevann pa elektroniske componenter.

• Koble tømmeslangen fra vannutlopet (1).

• Hell smeltevann i beholderen.
• Koble tommeslangen fra vannfordunstningsbrettet (2).

Reparasjon

1. Skru ut skruen.

Kapasitor for kompressorstart og LED-modul for stromforsyningsboks frigis.

1. Løsne to broker

Kapasitor for kompressorstart og LED-modul for strømforsyningsboksdekker frigis.

1. Løsne fire broker.

LED for stromforsyningsmodulen frigis.

1. Koble fra de elektriske tinkoblingene (1) og (2) for LED for stromforsyningsmodulen.

Reparasjon

LED for strømfornsyningsmodulen fjernes.

4.18.2 Monering av LED for stromforsyningsmodul

Monteres i motsatt rekkefolge.

Risk for elstotar pa ground av stromforande delar!

Risk for personskador pa ground av vassa kanter!

Risk for fallande delar pa grund av lossade skruvar!

Risk for fallande delar p a grund av lossade skruvarl

Risk for elstotar pa ground av stromforande delar!

Dósfall pá grund av elstótar

Koppla bort maskiner fran elforsorjningen minst 60 sekunder innan

reparationerpborjas.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Tillbehör inuti apparaten har tagits bort.

Forutsattning:
Dorren ar oppen.

4.9.1 Ta bort dorrhylla

Lyftdorrhyllan uppat.

Risk for elstotar pa ground av stromforande delar!

Risk for elstotar pa ground av stromforande delar!

Risk for elstotar pa ground av stromforande delar!

Risk for elstotar pa ground av stromforande delar!

Risk for elstotar pa ground av stromforande delar!
