Tipo di prodotto	Frigorifero-congelatore combinato
Marca	CONSTRUCTA
Modello	CK733EWEA
Categoria	Frigorifero
Illuminazione interna	LED (rimovibile per sostituzione)
Tipo di comando	Elettronico (variante con display disponibile)
Alimentazione	Rete 230 V ~ 50 Hz
Classe energetica	Non specificata nel manuale
Capacità lorda frigorifero	Non specificata nel manuale
Capacità lorda congelatore	Non specificata nel manuale
Tipo di sbrinamento	Automatico (non specificato, stima)
Refrigerante	Non specificato
Livello sonoro	Non specificato
Funzioni principali	Refrigerazione e congelamento degli alimenti
Manutenzione e pulizia	Pulizia interna, sostituzione della guarnizione della porta, delle maniglie, delle cerniere, dei ripiani, dei cassetti, dell'illuminazione LED
Sicurezza	Istruzioni di sicurezza: scollegare prima della riparazione, indossare guanti, utilizzo di pezzi originali
Ricambi riparabili	Guarnizione porta, maniglia, cerniere, ripiano, porta bottiglie, mensole porta, cassetto alimenti congelati, cassetto frigorifero, cassetto telescopico, proiettore LED, illuminazione LED superiore/laterale, modulo alimentazione LED
Informazioni generali	Manuale d'uso e riparazione disponibile, apparecchio progettato per la riparazione da parte del consumatore secondo il regolamento sull'ecodesign

Domande frequenti - CK733EWEA CONSTRUCTA

Come cambiare la lampadina LED del frigorifero Constructa CK733EWEA?

La sostituzione dell'illuminazione LED è descritta nel manuale. Scollegare l'apparecchio, rimuovere il proiettore LED con un attrezzo speciale, scollegare i connettori elettrici, quindi montare il nuovo proiettore in senso inverso. Indossare guanti protettivi.

Quale tipo di guarnizione della porta utilizzare per questo modello?

Utilizzare solo pezzi originali CONSTRUCTA. La guarnizione della porta si sostituisce estraendola dalla scanalatura e inserendo quella nuova. Una leggera deformazione è normale. Riscaldarla con il phon se necessario.

Come regolare la temperatura del frigorifero?

Il manuale non specifica il metodo di regolazione. Generalmente, un pulsante o un pannello di controllo permette di regolare la temperatura. Consultare il manuale completo per la propria variante (con o senza display).

Posso invertire il senso di apertura delle porte?

Sì, il manuale descrive lo smontaggio e rimontaggio delle cerniere. È possibile invertire le porte seguendo i passaggi di sostituzione delle cerniere superiore, intermedia e inferiore. Scollegare l'apparecchio prima.

Come pulire l'interno del frigorifero?

Scollegare l'apparecchio. Rimuovere tutti gli alimenti e gli accessori. Lavare l'interno con un panno morbido e acqua saponata. Non utilizzare prodotti abrasivi. Asciugare accuratamente prima di ricollegare.

Cosa fare se l'illuminazione LED non funziona più?

Controllare prima l'alimentazione. Se la lampadina è difettosa, sostituire il proiettore LED come descritto nel manuale. Se il problema persiste, il modulo di alimentazione LED potrebbe essere la causa. Rivolgersi a un professionista per le riparazioni elettriche.

Come sostituire il cassetto per verdure?

Il cassetto per verdure (cassetto frigorifero) si rimuove estraendolo completamente. Per rimontarlo, inserirlo nelle guide. Il manuale indica che esiste un cassetto superiore e inferiore. Rimuovere prima gli alimenti.

Dove trovare i ricambi per questo modello?

I ricambi originali sono disponibili presso il servizio post-vendita CONSTRUCTA. I riferimenti sono elencati nel manuale (es: [00342013] per il tessuto protettivo). Utilizzare sempre pezzi originali per la sicurezza.

Come resettare l'allarme porta aperta?

Il manuale non menziona un allarme porta. Se il vostro modello è dotato, l'allarme si disattiva generalmente chiudendo correttamente la porta. Consultare il manuale d'uso per le funzioni specifiche.

Posso riparare da solo il frigorifero Constructa CK733EWEA?

Sì, questo modello è progettato per essere riparabile dal consumatore conformemente al regolamento sull'ecodesign. Il manuale fornisce istruzioni dettagliate per sostituire la guarnizione, le cerniere, le illuminazioni, ecc. Rispettare le istruzioni di sicurezza: scollegare l'apparecchio, indossare guanti.

MANUALE UTENTE CK733EWEA CONSTRUCTA

Risque d'endommagement!

Consigli di riparazione - Combinazione frigorifero / congelatore

Utilizzato del documento 387

1.1 Avertenze importanti 387

1.1.1 Scopo 387

1.2 Spiegazione dei symboli 387

1.2.1 Livelli di pericolò 387
1.2.2 Simboli di pericolo 387
1.2.3 Struttura degli avertimenti 388
1.2.4 Simboli generici 388

Sicurezza 389

2.1 Note generali sulla sicurezza 389

2.1.1 Tutti gli elettrodomestici 389

Strumenti ausili. 390

Riparazione 391

4.1 Sostituzione della quarinazione della porta 391

4.1.1 Smontaggio della guarnizione della porta 391
4.1.2 Montaggio della guarnizione della porta 391

4.2 Sostituzione della maniglia della porta 394

4.2.1 Smontaggio della maniglia della porta 394
4.2.2 Montaggio della maniglia della porta 394

4.3 Sostituzione della cerniera superiore della porta 395

4.3.1 Smontaggio della cerniera superiore della porta 395
4.3.2 Montaggio della cerniera superiore della porta 396

4.4 Sostituzione della cerniera superiore della porta (porta con display) 39

4.4.1 Smontaggio della cerniera superiore della porta 397
4.4.2 Montaggio della cerniera superiore della porta 398

4.5 Sostituzione della cerniera centrale della porta 399

4.5.1 Smontaggio della cerniera centrale della porta 399
4.5.2 Montaggio della cerniera centrale della porta 399

4.6 Sostituzione della cerniera inferiore della porta 400

4.6.1 Smontaggio della cerniera inferiore della porta 400
4.6.2 Montaggio della cerniera inferiore della porta 400

4.7 Sostituzione del ripiano 401

4.7.1 Smontaggio del ripiano 401
4.7.2 Montaggio del ripiano 401

4.8 Sostituzione del portabottiglie 402

4.8.1 Smontaggio del portabottiglie 402

4.8.2 Montaggio del portabottiglie 402

4.9 Sostituzione del balconino della porta 403

4.9.1 Smontaggio del balconcino della porta 403
4.9.2 Montaggio del balconcino della porta 403

4.10 Sostituzione del balconico della porta regolabile 404

4.10.1 Smontaggio del balconcino della porta regolabile 404
4.10.2 Montaggio del balconico della porta regolabile 404

4.11 Sostituzione del cassetto surgelati 405

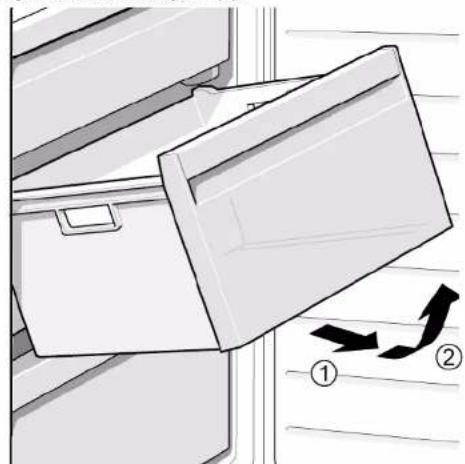

4.11.1 Rimozione del cassetto surgelati 405
4.11.2 Inserimento del cassetto surgelati 405

4.12 Sostiluzione del cassetto 406

4.12.1 Estrazione del cassetto 406
4.12.2 Insertimento del cassetto 406

4.13 Sostituzione del cassetto estrabile 407

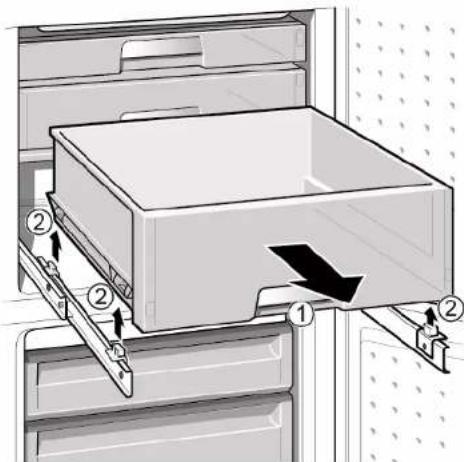

4.13.1 Rimozione del cassetto estrabile 407
4.13.2 Inserimento del cassetto estraibile 407

4.14 Sostituzione del saretto a LED 408

4.14.1 Smontaggio del faretto a LED 408
4.14.2 Montaggio del faretto a LED 408

4.15 Sostituzione della luce a LED superiore 409

4.15.1 Smontaggio della luce a LED 409
4.15.2 Montaggio della luce a LED superiore 410

4.16 Sostituzione della luce a barra laterale a LED 411

4.16.1 Smontaggio della luce a barra laterale a LED 411
4.16.2 Montaggio della luce a barra laterale a LED 412

4.17 Sostituzione del faretto a LED 413

4.17.1 Smontaggio del fareto a LED 413
4.17.2 Montaggio del faretto a LED 414

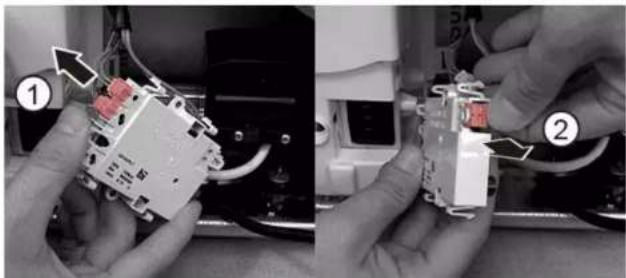

4.18 Sostituzione del modulo di alimentazione del LED 415

4.18.1 Smontaggio del modulo di alimentazione del LED 415
4.18.2 Montaggio del modulo di alimentazione del LED 417

Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezioni di ricambio specifici e sulle aver-tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di averporto corrispondono a un significato accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolò.

Livello di averporto Significato
PERICOLO	Ignorare quello messaggio di averiti- amento compota rischio di morte o ferite gravi.
AVVERTENZA	Ignorare quello messaggio di averiti- amento piùicomportare rischio di morte o ferite gravi.
ATTENZIONE	Ignorare quello messaggio di averiti- amento piùcomportare ferite di minore gravità.
ATTENZIONE!	Ignorare quello messaggio di averiti- amento piùcomportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I symboli di pericolò sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati seguenti simboli di pericolo:

Simbolo di pericolò Significato
!	Messaggio di averporto generico
9	Pericolò di scossa elettrica
	Pericolò di esplosione
	Rischio di ferite da taglio

Utilizzo del documento

Simbolo di pericolo Significato
	Pericolo di schiacciamento
	Pericolo derivante da superfici calde
	Pericolo derivante da forti campi magneti-ci
	Pericolo derivante da radiazioni non ioniz-zanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avventimenti

Gli avvertimenti presenti in quello manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tip e origine del pericolo!

Possibili seguenze in caso di pericolo/avvertimento ignorato.

• Misure e divieti volti a prevenire il pericolo.

L'esempio segunte minha averporto con rischio de folgorazione dovuto a componenti sulla tensione. É riportata la misura de precauzione per evitare il pericolò.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

• Scollegare l'apparechio dall'alimentazione per almeno 60 seconda prima di,iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
i	Identificazione di un sugerimento spe- ciale (testo e/o grafica)
j	Identificazione di un sugerimento sem- plice (solo testo)
k	Identificazione di un link per un video tu- torial
l	Identificazione degli strumenti necessari
m	Identificazione delle condizioni previe ne- cessarie
n	Identificazione di una condizione (se ..., alla... )
o	Identificazione di un risultato
[Avvi]I dentificazione di un tasto o di un pulsiante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestre visua- lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici più causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di initiazare il lavoro.
• Ultima t la riparazione, occore eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglient!

• Indossare guanti di protezione.

Rischio di schiaccimento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei quasti e l'assistenza

• Indossare calzature antinfortunistica.
  Fissare i componenti pesanti per impedire che cadano.
  Non inseire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!
Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]	Φ
Utensile speciale [00342180]
Ventosa [00342224]	Ø50 mm
Punta Torx TX20 [00340865]	6,3 mm (1/4")
Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm	Φ

4.1 Sostituzione della guarnizione della porta

Prerequisite:
La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta alla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta alla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

i	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dello spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
j	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
i	I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

3

Una leggera deformazione della guarnizione della porta è nomale e

non incide sul funzionamento. Si consigilia d radrizzare la guarnizione della porta prima di inserirla nell'apparechio.

Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle

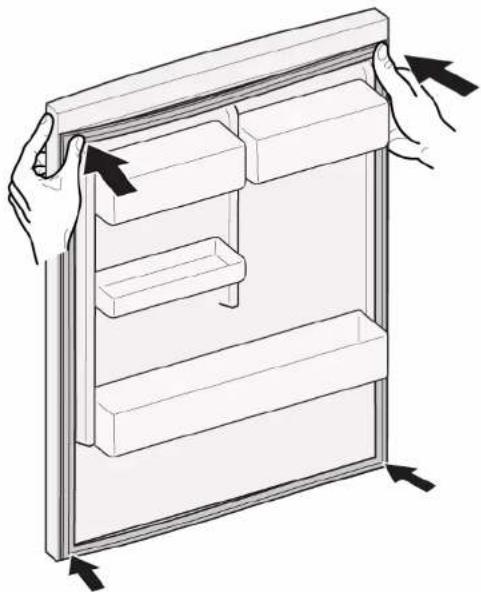

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

Riparazione

1. Premere la guarmizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

4.2 Sostituzione della maniglia della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.

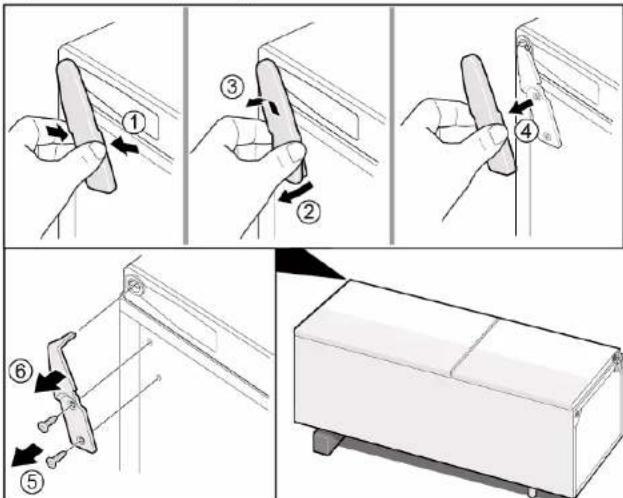

4.2.1 Smontaggio della maniglia della porta

1. Togliere i due tappi delle viti (1).
2. Svitare le due viti (2).
3. Smontare la maniglia della porta (3).

La maniglia della porta è rimossa.

La maniglia della seconda porta cui essere rimossa nelso stesso modo.

4.2.2 Montaggio della maniglia della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

4.3 Sostituzione della cerniera superiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA

Apparechi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smontaggio della porta dell'apparecchio deve es
sere eseguita sostanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzature idonei.

ATTENZIONE

Bordi taglient!

Ferite da taglio

Indossare guanti di protezione.

AVVERTENZA

Gli apparecchi inclinati possono scivolare!

atture / lesioni da schiacciamento
Fissare gli apparecchi in modulo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!

sioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!
Danni a autre parti dell'apparecchio o all'abitazione del cliente, ad es. par
te inferiore.
Fissare i componenti in modulo che non cadano.

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

4.3.1 Smontaggio della cerniera superiore della porta

1. Coricare l'apparecchio sul retro.

Riparazione

2.1.Premere la copertura della cerniera superiore su entrambi i lati (1).

1. Tirare la copertura della cerniera superiore verso l'estemo (2).
2. Ruotare la copertura della cerniera (3).
3. Togliere la copertura superiore della cemiera (4).
4. Svitare le due viti (5).
5. Togliere la cerniera superiore (6)

La cerniera superiore è rimossa.

4.3.2 Montaggio della cerniera superiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione della cerniera superiore della porta (porta con display)

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA

Apparechi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smontaggio della porta dell'apparecchio deve essere eseguita soltanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
Usare solo utensili e attrezzature idonei.

ATTENZIONE

AVVERTENZA

Gli apparecchi inclinati posso n scivolare!

tature / lesioni da schiacciamento

Fissare gli appearecchi in modo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!
Lesioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!
Danni a altre parti dell'appareccchio o all'abitazione del cliente, ad es. parte inferiore.
Fissare i componenti in modo che non cadano.

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parti elettriche devono essere riparate da elettricisti qualificati.
Ultimata la riparazione, occorre esquire un test di sicurezza con-
fome alla noma VDE 0701 o alle norme specifiche del Paese

PERICOLO

Rischio di scossa elettrica dovuto a componenti sulla tensione.
Morte per folgorazione

Scollegare l'appareccchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

Prerequisites:

L'apparecchio è scollegato alla rete elettrica
Gli accessori interni dell'apparecchio sono stati rimossi.

4.4.1 Smontaggio della cerniera superiore della porta

1. Coricare l'apparecchio sul retro.

Riparazione

2.1. Togliere la copertura superiore della cemiera (1).

1. Togliere il coperchio del cavo (2).
2. Staccare il collegamento elettrico (3).
3. Svitare la vite del collegamento di messa a terra (4).
4. Togliere la protezione del cavo (5).
5. Svitare la vite (6).

La cerniera superiore è rimossa.

4.4.2 Montaggio della cerniera superiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione della cerniera centrale della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA

Apparechi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smaggioglia della porta dell'apparecchio deve essere eseguita soltanto da tecinici addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzzature idonei.

ATTENZIONE

Bordi taglient!

Ferite da taglio

Indossare guanti di protezione.

AVERTENZA

Gli apparecchi inclinati possono scivolare!

atture / lesioni da schiacciamento
Fissare gili appearecchi in modulo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!

sioni provocate alla caduta di componenti
Fissare i componenti in modulo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!

Danni a altre parti dell'appareccchio o all'abitazione del cliente, ad es. parte inferiore.
Fissare i componenti in modo che non cadano.

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
La cerniera superiore della porta è rimossa.

4.5.1 Smontaggio della cerniera centrale della porta

1. Togliere la porta del comparto frigorifero (1).
2. Svitare le due viti (2).
3. Rimuovere la cerniera centrale (3).

La cerniera centrale e rimossa.

4.5.2 Montaggio della cerniera centrale della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione della cerniera inferiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERTENZA

Apparechi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smaggioglia della porta dell'apparecchio deve essere eseguita soltanto da tecinici addestrati.
Spostare l'apparecchio in due persone
- Usare solo utensili e attrezzzature idonei.

ATTENZIONE

Bordi taglienti!

Ferite da taglio

Indossare guanti di protezione.

AVERTENZA

Gli apparecchi inclinati possono scivolare!

atture / lesioni da schiacciamento
Fissare gili appearecchi in modulo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!

sioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!
Danni a altre parti dell'appareccchio o all'abitazione del cliente, ad es. parte inferiore.
Fissare i componenti in modulo che non cadano.

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
La cerniera superiore è rimossa.

La cemiera centrale è rimossa.

4.6.1 Smontaggio della cerniera inferiore della porta

1. Togliere la porta del comparto freezer (1).
2. Svitare la vite (2).
3. Ruotare la cemiera inferioriore verso l'esterno (3).
4. Togliere la cerniera inferiore (4).

La cerniera inferiore della porta è rimossa.

4.6.2 Montaggio della cerniera inferiore della porta

Per il montaggio, seguire la procedura sopra descrietta in senso opposto.

Riparazione

4.7 Sostituzione del ripiano

Prerequisite:
La porta è aperta.

4.7.1 Smontaggio del ripiano

Estrarre il ripiano.

Il ripiano è rimioso.

4.7.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

4.8 Sostituzione del portabottiglie

Prerequisite:
La porta è aperta.

4.8.1 Smontaggio del portabottiglie

Estrarre il portabottiglie.

Il portabottiglie è rimioso.

4.8.2 Montaggio del portabottiglie

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

4.9 Sostituzione del balconino della porta

Prerequisite:
La porta è aperta.

4.9.1 Smontaggio del balconino della porta

• Tirare il balconcino della porta verso l'alto.

Ilbalconcino dellaporta erimso.

4.9.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.10 Sostituzione del balconino della porta regolabile

Prerequisite:
La porta è aperta.

4.10.1 Smontaggio del balconcino della porta regolabile

• Spostare il balconcino della porta regolabile verso l'alto finché il balconcino della porta non si sgancia dal supporto.

Il balconino della porta regolabile è rimioso.

4.10.2 Montaggio del balconino della porta regolabile

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

4.11 Sostituzione del cassetto surgelati

Prerequisite:

La porta è aperta.

4.11.1 Rimozione del cassetto surgelati

1. Estrarre completeness il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassette surgelati è rimioso.

4.11.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.12 Sostituzione del cassetto

Prerequisite:
La porta è aperta.

4.12.1 Estrazione del cassetto

1. Estrarre il cassetto inferiore (1).
2. Estrarre il cassetto superiore (2).

I cassette sono rimossi.

4.12.2 Inserimento del cassetto

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.13 Sostituzione del cassetto estrabile

Prerequisite:
La porta è aperta.

4.13.1 Rimozione del cassetto estraibile

1. Estrarre completeness cassetto (1).
2. Togliere il cassetto estraibile (2).

Il cassetto estraibile erimioso.

4.13.2 Inserimento del cassetto estrabile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.14 Sostituzione del faretto a LED

Attrezzi speciali:

Utensile speciale [00342180]

L'appareccchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sosto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parte elétriche devono essere riparate da eletriciisti qualificati. Ultimata la riparazione, occorre esquiregu n test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti nelle tensione!
Morte per folgorazione Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglient!

Indossare guanti di protezione.

Prerequisites:

L'apparecchio è scollegato alla rete eletrica.
La porta è aperta.

4.14.1 Smontaggio del faretto a LED

1. Utilizzare l'utensile speciale per estrarre il faretto a LED (1).

1. Rimuovere i collegamenti elettrici del faretto a LED.
   Il faretto a LED è rimioso.

4.14.2 Montaggio del faretto a LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.15 Sostituzione della luce a LED superiore

Attrezzi speciali:

Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]
L'apparechio è dotato di una luce a LED esente da manutenzione. Queste lui possono essere riparate esclusivamente dall'assistenza tec-nica o da tecnici autorizzati!
PERICOLO Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme Le parti elettriche devono essere riparate da elettriciisti qualificati. Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
PERICOLO Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione Scollegare l'apparecchio dall'alimentazione per almeno 60 seconda prima di iniziare la riparazione.
ATTENZIONE
Bordi taglienti!
Ferite da taglio Indossare quanti di protezione.

Prerequisites:

L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.
Gli accessori interni superiors sono stati rimossi.

4.15.1 Smontaggio della luce a LED

1. Spostare la luce a LED sul lato sinistro.

Il collegamento elettrico della luce a LED è scollegato.

1. Sbloccare i fermi della luce a LED.

Riparazione

1. Togliere la luce a LED spostandola in avanti.

La luce LED é rimossa.
4.15.2 Montaggio della luce a LED superiore
Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

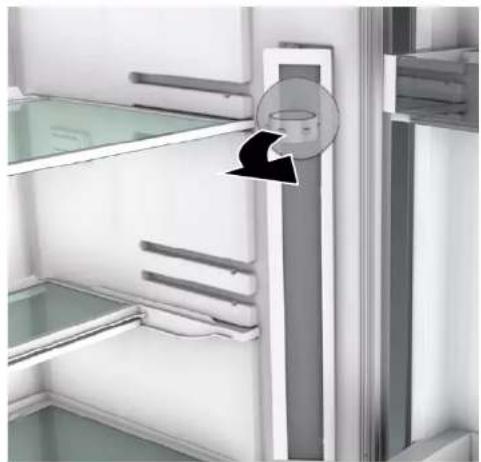

4.16 Sostituzione della luce a barra laterale a LED

Attrezzi speciali:

Ventosa 050 mm [00342224]

L'appareccchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti nelle tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parte eletriche devono essere riparate da eletricisti qualiificati. Ultimata la riparazione, occorre eseguire un test di sicurezza conforma alla norma VDE 0701 o alla norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!
Morte per folgorazione Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglient!

Indossare quanti di protezione.

Prerequisites:

L'apparecchio è scollegato alla rete eletrica.
La porta è aperta.
I ripiani del comparto frigorifero sono rimossi.

4.16.1 Smontaggio della luce a barra laterale a LED

1. Fissare la ventosa sul terzo superiore della luce a barra laterale a LED.

Riparazione

1. Tirare la ventosa in avanti con la luce a barra laterale a LED con un unico movimento rotatorio.

1. Staccare il collegamento della luce a barra laterale a LED. La luce a barra laterale a LED è rimossa.

4.16.2 Montaggio della luce a barra laterale a LED

1. Collegare il collegamento elettrico della luce a barra laterale a LED.
2. Fissare la luce a barra laterale a LED in posizione sulla parete del comparto (i fermi si agganciano).
   La luce a barra laterale a LED e montata.

Riparazione

4.17 Sostituzione del faretto a LED

Attrezzi speciali:

Utensile speciale [00342180]
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'appareccchio è dotato di una luce a LED esente da manutenzione. Queste lui sono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sosttensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parti elettriche devono essere riparate da eletriciisti qualificati.
forme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione
Morte per folgorazione
Scollegare l'appareccchio dall'alimentazione per almeno 60 secondi prima di建立起 la riparazione.

ATTENZIONE

Bordi taglienti!
Ferite da taglio

Indossare guanti di protezione.

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.
I ripiani del comparto frigorifero sono rimossi.

4.17.1 Smontaggio del faretto a LED

1. Sganciare il coperchio del faretto a LED.

1. Tirare il coperchio del faretto a LED all'interno e contemporaneamente spingerlo in avanti.

Riparazione

1. Staccare il modulo del faretto a LED.

1. Staccare il collegamento elettrico del faretto a LED.

IlfarettoaLEDereimosso.

4.17.2 Montaggio del faretto a LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.18 Sostituzione del modulo di alimentazione del LED

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]
Contenitore capacità min. 200 ml

Valido per le varianti di apparecchio con telecamera nel frigorifero (CIF, Camera in Fridge).

I moduli elettronici possono essere riparati escludamente dal servizio assistenza tecnica o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti nelle tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme
Le parte electrique devono essere riparate da electricistici qualiificati. Ultmata la riparazione, occorre eseguire un test di sicurezza con forma alla norma VDE 0701 o alla norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti molto tensione!
Morte per folgorazione
Scollegare l'appareccchio dall'alimentazione per almeno 60 secondi prima di建立起 la riparazione.

ATTENZIONE

Bordi taglient!

Ferite da taglio
Indossare guanti di protezione.

Prerequisites:

L'apparecchio è scollegato alla rete elettrica.
Il lato posteriori degli apparecchi è accessibile.

4.18.1 Smontaggio del modulo di alimentazione del LED

1.

ATTENZIONE!

Rischio di danneggiamento! L'acqua di sbrinamento versata sulla elettronica e sui collegamenti del compressore cui danneggiare l'electronica dell'apparechio.

• Durante la rimozione del tubo flessibile di scarico assicurarsi che l'acqua sbrinata non venga versata sui componenti elettronici.

• Scollegare il tubo flessibile di scarico dall'uscita di scarico dell'acqua (1).

• Versare I'acqua sbrinata nel contentatore.
• Scollegare il tubo flessibile di scarico dal vassoio di evaporazione dell'acqua (2)

Riparazione

1. Svitare la vite.

La scatola modulo di alimentazione del LED e condensatore di avvio del compressore è liberrata.

1. Sbloccare i due fermi.

念 I copercchio della scatola modulo di alimentazione del LED e condensatore di avvio del compressore e liberato.

1. Sbloccare i quattro fermi.

Il modulo di alimentazione del LED è liberato.

1. Staccare i collegamenti elettrici (1) e (2) del modulo di alimentazione del LED.

Il modulo di alimentazione del LED è rimioso.

Riparazione

4.18.2 Montaggio del modulo di alimentazione del LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Informação par remontu - Dzesesanas un saldešanas kombinacija

1 Par so dokumentu. 419

Instrumente si materiale utile. 582

Repararea. 583

4.1 Inlocuirea gamiturii uui 583

4.1.1 Demontarea gamiturii usii 583
4.1.2 Montarea garniturii usii 583

1.2.4 Simbolorile generale

Tabel 3: Simbolurile generale

Sigurantha

2.1 Instruktioni generale de siguranta

2.1.1 Toate aparatele electrocasnice

Instrumente.si materiale utile

Montati urmand procedura de demontare in ordine inversa.

Repararea

4.6 Inlocuirea balamalei de jos a usi

Scule speciale:

Montaji urmand procedura de demontare in ordine inversa.

Repararea

Montati urmand procedura de demontare in ordine inversa.

Repararea

Montati urmand procedura de demontare in ordine inversa.

Repararea

Cerinta:
Usa estedeschisa.

Cerinta:
Usa estedeschisa.

Cerinta:
Usa estedeschisa.

Montati urmand procedura de demontare in ordine inversa.

Repararea

Cerinta:
Usa estedeschisa.

Montati urmand procedura de demontare in ordine inversa.

Repararea

Cerinta:
Usa estedeschisa.

Montati urmand procedura de demontare in ordine inversa.

Repararea

Montati urmand procedura de demontare in ordine inversa.

Repararea

1. Lučko LED premaknite v levo.
