LIETOŠANAS INSTRUKCIJA CK733EWEA CONSTRUCTA

Vispārējie drošības norādījumi .....................................................................421

Durvju augšējās viras noņemšana....................................................427

Durvju augšējās viras uzstādīšana ...................................................428

Durvju augšējās viras nomaiņa (durvis ar displeju) ........................................429

Durvju augšējās viras noņemšana....................................................429

Durvju augšējās viras uzstādīšana ...................................................430

Durvju vidējās viras noņemšana.......................................................431

Durvju vidējās viras uzstādīšana......................................................431

Durvju apakšējās viras noņemšana..................................................432

Durvju apakšējās viras uzstādīšana .................................................432

Regulējamā durvju plaukta uzstādīšana.............................................436

Saldētās pārtikas tvertnes nomaiņa................................................................437

Saldētās pārtikas tvertnes izņemšana................................................437

Saldētās pārtikas tvertnes uzstādīšana..............................................437

Augšējā LED gaismekļa uzstādīšana.................................................442

LED barošanas padeves moduļa uzstādīšana....................................449 Informācija par remontu-Dzesēšanas un saldēšanas kombinācija 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse418no769Par šo dokumentu

1.1 Būtiska informācija

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.). Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju- mi un riski. Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteiku- mi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi. Brīdinājuma līmenis Nozīme BĪSTAMI Brīdinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies sma- gas traumas.

Brīdinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.

Brīdinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas. UZMANĪBU! Brīdinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam. Tabula1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli: Bīstamības simbols Nozīme Vispārējs brīdinājuma paziņojums Elektriskā sprieguma radīts ap- draudējums Sprādzienbīstamības risks Griezumu bīstamība Saspiešanas bīstamība Par šo dokumentu 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse419no769Bīstamības simbols Nozīme Karstu virsmu radīta bīstamība Spēcīgu magnētisko lauku radīta bīstamība Nejonizējoša starojuma radīta bīstamība Tabula2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar- tizēta struktūra. BĪSTAMI Bīstamības veids un avots! Iespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi. Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums. BĪSTAMI Elektrotrieciena risks, ko rada spriegumaktīvas detaļas! Nāvējošs elektrotrieciens

Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli: Visp. simbols Nozīme Īpašu ieteikumu apzīmējums (teksts un/ vai grafika) Vienkāršu ieteikumu apzīmējums (tikai teksts) Visp. simbols Nozīme Video pamācības saites apzīmējums Nepieciešamo rīku apzīmējums Nepieciešamo priekšnosacījumu apzīmējums Nosacījuma apzīmējums (ja ..., tad ...) Rezultāta apzīmējums Sākt Taustiņa vai pogas apzīmējums [00123456] Materiāla numura apzīmējums Statuss Attēlotā teksta / loga apzīmējums (iekārtas displejā) Tabula3: Vispārīgie simboli Par šo dokumentu 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse420no769Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu daļu dēļ! ¡ Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrotrieciena risks! ¡ Ierīcei ir jābūt atvienotai no tīkla vismaz 60sekundes, pirms sāk darbu. ¡ Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE0701 vai valsts noteikumiem. Savainojumu risks asu malu dēļ! ¡ Valkājiet aizsargcimdus. Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas ¡ Valkājiet aizsargapavus. ¡ Nostipriniet smagas detaļas, lai tās nenokristu. ¡ Neievietojiet ķermeņa daļas kustīgās detaļās. Ierīces drošības/darbības traucējuma risks! ¡ Izmantojiet tikai oriģinālās rezerves daļas. Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks! ¡ Neaiztieciet moduļus, ieskaitot savienojumus un vadojumu. Drošība 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse421no769Piederumi un palīglīdzekļi Apzīmējums Sīkāka informācija Attēli Aizsargdrāna [00342013] 60cmx50cm Plakanais skrūvgriezis Izmērs: 2,4mmx0,4mmx60mm, komplektā [00341820] Īpašs darbarīks [00342180] Piesūceknis [00342224] Ø50mm Torx uzgalis TX20 [00340865] 6,3mm (1/4") Plakanais skrūvgriezis Izmērs: 10mmx1,6mmx200mm Piederumi un palīglīdzekļi 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse422no769Remonts

4.1 Durvju blīvslēga nomaiņa

Prasība: Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

2. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir noņemts.

4.1.2 Durvju blīvslēga uzstādīšana

Jaunā durvju blīvslēga biezums var mazliet atšķirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgtermiņā. Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot. Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāci- ju). Tie nav ražošanas defekti. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse423no7691. Pārbaudiet, ka blīvslēga rieva nav bojāta.

Ja blīvslēga rieva ir bojāta - Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot. Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

4. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse424no7695. Pakāpeniski iespiediet visu blīvslēgu rievā. Durvju blīvslēgs ir uzstādīts. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse425no7694.2 Durvju roktura nomaiņa Speciāli rīki: Torx uzgalis TX20 6,3mm (1/4") [00340865] Plakanais skrūvgriezis Izmērs: 10mmx1,6mmx200mm Prasība: Ierīces elektropadevei ir jābūt atvienotai. Durvīm ir jābūt atvērtām.

1. Noņemiet abu skrūvju vāciņus (1).

2. Izskrūvējiet abas skrūves (2).

4.2.2 Durvju roktura uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse426no7694.3 Durvju augšējās viras nomaiņa Speciāli rīki: Torx uzgalis TX20 6,3mm (1/4") [00340865]

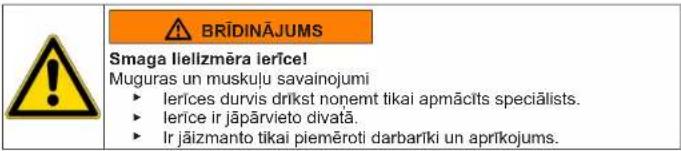

Smaga lielizmēra ierīce! Muguras un muskuļu savainojumi

Ierīces durvis drīkst noņemt tikai apmācīts speciālists.

Ierīce ir jāpārvieto divatā.

Ir jāizmanto tikai piemēroti darbarīki un aprīkojums.

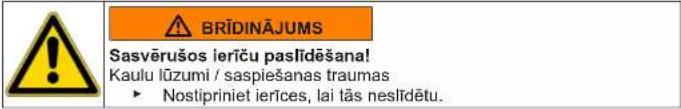

Sasvērušos ierīču paslīdēšana! Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

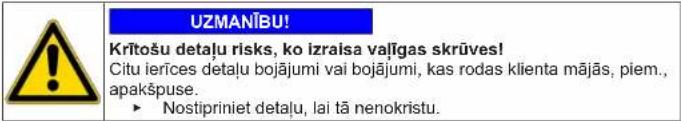

Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Krītošu detaļu izraisītas traumas.

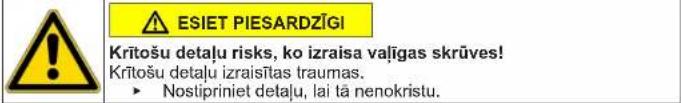

Nostipriniet detaļu, lai tā nenokristu. UZMANĪBU! Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

Nostipriniet detaļu, lai tā nenokristu. Prasība: Ierīces elektropadevei ir jābūt atvienotai. Ierīces iekšējām daļām ir jābūt izņemtām.

4.3.1 Durvju augšējās viras noņemšana

2. Pavelciet augšējās viras pārsegu (2).

3. Pagrieziet viras pārsegu (3).

4. Noņemiet augšējās viras pārsegu (4).

5. Izskrūvējiet abas skrūves (5).

6. Noņemiet augšējo viru (6).

Augšējā vira ir noņemta.

4.3.2 Durvju augšējās viras uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse428no7694.4 Durvju augšējās viras nomaiņa (durvis ar displeju) Speciāli rīki: Torx uzgalis TX20 6,3mm (1/4") [00340865]

Smaga lielizmēra ierīce! Muguras un muskuļu savainojumi

Ierīces durvis drīkst noņemt tikai apmācīts speciālists.

Ierīce ir jāpārvieto divatā.

Ir jāizmanto tikai piemēroti darbarīki un aprīkojums.

Sasvērušos ierīču paslīdēšana! Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Krītošu detaļu izraisītas traumas.

Nostipriniet detaļu, lai tā nenokristu. UZMANĪBU! Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

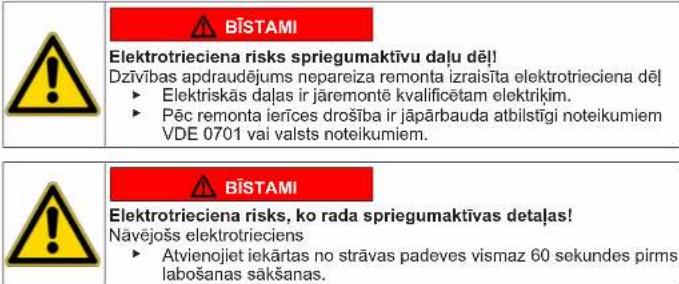

Nostipriniet detaļu, lai tā nenokristu. BĪSTAMI Elektrotrieciena risks spriegumaktīvu daļu dēļ! Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēļ

Elektriskās daļas ir jāremontē kvalificētam elektriķim.

Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE0701 vai valsts noteikumiem. BĪSTAMI Elektrotrieciena risks, ko rada spriegumaktīvas detaļas! Nāvējošs elektrotrieciens

Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas. Prasība: Ierīces elektropadevei ir jābūt atvienotai. Ierīces iekšējām daļām ir jābūt izņemtām.

4.4.1 Durvju augšējās viras noņemšana

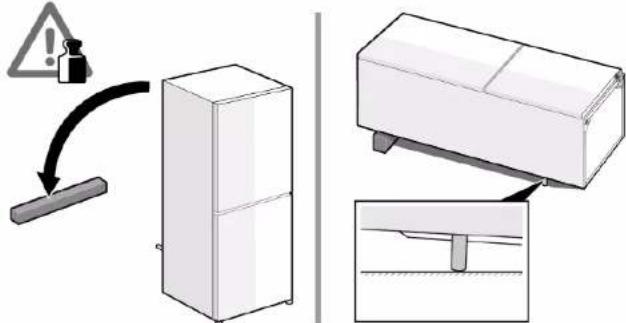

1. Nolieciet ierīci uz aizmugures.

Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse429no7692. 1. Noņemiet augšējās viras pārsegu (1).

2. Noņemiet kabeļa kārbas vāku (2).

3. Atvienojiet elektriskos savienojumus (3).

4. Izskrūvējiet zemētājsavienojuma skrūvi (4).

5. Noņemiet kabeļa aizsargu (5).

6. Izskrūvējiet skrūvi (6).

Augšējā vira ir noņemta.

4.4.2 Durvju augšējās viras uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse430no7694.5 Durvju vidējās viras nomaiņa Speciāli rīki: Torx uzgalis TX20 6,3mm (1/4") [00340865]

Smaga lielizmēra ierīce! Muguras un muskuļu savainojumi

Ierīces durvis drīkst noņemt tikai apmācīts speciālists.

Ierīce ir jāpārvieto divatā.

Ir jāizmanto tikai piemēroti darbarīki un aprīkojums.

Sasvērušos ierīču paslīdēšana! Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Krītošu detaļu izraisītas traumas.

Nostipriniet detaļu, lai tā nenokristu. UZMANĪBU! Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

Nostipriniet detaļu, lai tā nenokristu. Prasība: Ierīces elektropadevei ir jābūt atvienotai. Ierīces iekšējām daļām ir jābūt izņemtām. Durvju augšējā vira ir noņemta.

4.5.1 Durvju vidējās viras noņemšana

2. Izskrūvējiet abas skrūves (2).

3. Noņemiet vidējo viru (3).

Vidējā vira ir noņemta.

4.5.2 Durvju vidējās viras uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse431no7694.6 Durvju apakšējās viras nomaiņa Speciāli rīki: Torx uzgalis TX20 6,3mm (1/4") [00340865]

Smaga lielizmēra ierīce! Muguras un muskuļu savainojumi

Ierīces durvis drīkst noņemt tikai apmācīts speciālists.

Ierīce ir jāpārvieto divatā.

Ir jāizmanto tikai piemēroti darbarīki un aprīkojums.

Sasvērušos ierīču paslīdēšana! Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Krītošu detaļu izraisītas traumas.

Nostipriniet detaļu, lai tā nenokristu. UZMANĪBU! Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

Nostipriniet detaļu, lai tā nenokristu. Prasība: Ierīces elektropadevei ir jābūt atvienotai. Ierīces iekšējām daļām ir jābūt izņemtām. Augšējā vira ir noņemta. Vidējā vira ir noņemta.

4.6.1 Durvju apakšējās viras noņemšana

1. Noņemiet saldētavas nodalījuma durvis (1).

2. Izskrūvējiet skrūvi (2).

3. Pagrieziet apakšējo viru uz āru (3).

4. Noņemiet apakšējo viru (4).

Durvju apakšējā vira ir noņemta.

4.6.2 Durvju apakšējās viras uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse432no7694.7 Plaukta nomaiņa Prasība: Durvīm ir jābūt atvērtām.

4.7.1 Plaukta izņemšana

Izvelciet plauktu. Plaukts ir izņemts.

4.7.2 Plaukta uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse433no7694.8 Pudeļu plaukta nomaiņa Prasība: Durvīm ir jābūt atvērtām.

4.8.1 Pudeļu plaukta izņemšana

Izvelciet pudeļu plauktu. Pudeļu plaukts ir izņemts.

4.8.2 Pudeļu plaukta uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse434no7694.9 Durvju plaukta nomaiņa Prasība: Durvīm ir jābūt atvērtām.

4.9.1 Durvju plaukta noņemšana

Paceliet durvju plauktu uz augšu. Durvju plaukts ir noņemts.

4.9.2 Durvju plaukta uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse435no7694.10 Regulējamā durvju plaukta nomaiņa Prasība: Durvīm ir jābūt atvērtām.

4.10.1 Regulējamā durvju plaukta noņemšana

Bīdiet augstumā regulējamo durvju plauktu uz augšu, līdz tas ir atbrīvots no turētāja. Regulējamais durvju plaukts ir noņemts.

4.10.2 Regulējamā durvju plaukta uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse436no7694.11 Saldētās pārtikas tvertnes nomaiņa Prasība: Durvīm ir jābūt atvērtām.

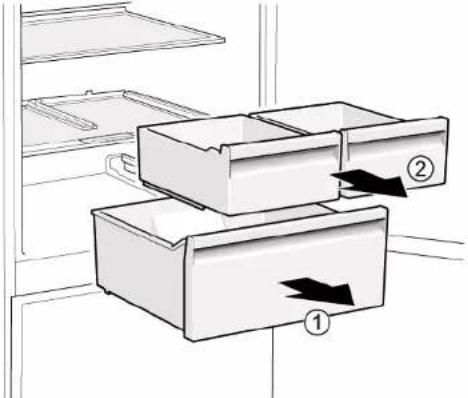

4.11.1 Saldētās pārtikas tvertnes izņemšana

1. Pilnībā izvelciet saldētās pārtikas tvertni (1).

2. Izņemiet pārtikas tvertni (2).

Saldētās pārtikas tvertne ir izņemta.

4.11.2 Saldētās pārtikas tvertnes uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse437no7694.12 Tvertnes nomaiņa Prasība: Durvīm ir jābūt atvērtām.

4.12.1 Tvertnes izņemšana

4.12.2 Tvertnes uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse438no7694.13 Izvelkamās tvertnes nomaiņa Prasība: Durvīm ir jābūt atvērtām.

4.13.1 Izvelkamās tvertnes izņemšana

Izvelkamā tvertne ir izņemta.

4.13.2 Izvelkamās tvertnes uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse439no7694.14 LED starmeša nomaiņa Speciāli rīki: Īpašs darbarīks [00342180] Ierīcē ir LED gaismeklis, kam nav jāveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehniķis! BĪSTAMI Elektrotrieciena risks spriegumaktīvu daļu dēļ! Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēļ

Elektriskās daļas ir jāremontē kvalificētam elektriķim.

Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE0701 vai valsts noteikumiem. BĪSTAMI Elektrotrieciena risks, ko rada spriegumaktīvas detaļas! Nāvējošs elektrotrieciens

Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

Lietojiet aizsargcimdus. Prasība: Ierīces elektropadevei ir jābūt atvienotai. Durvīm ir jābūt atvērtām.

LED starmetis ir noņemts.

4.14.2 LED starmeša uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse440no7694.15 Augšējā LED gaismekļa nomaiņa Speciāli rīki: Plakanais skrūvgriezis Izmērs: 2,4mmx0,4mmx60mm, komplektā [00341820] Ierīcē ir LED gaismeklis, kam nav jāveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehniķis! BĪSTAMI Elektrotrieciena risks spriegumaktīvu daļu dēļ! Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēļ

Elektriskās daļas ir jāremontē kvalificētam elektriķim.

Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE0701 vai valsts noteikumiem. BĪSTAMI Elektrotrieciena risks, ko rada spriegumaktīvas detaļas! Nāvējošs elektrotrieciens

Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

Lietojiet aizsargcimdus. Prasība: Ierīces elektropadevei ir jābūt atvienotai. Durvīm ir jābūt atvērtām. Augšējām iekšējām daļām ir jābūt izņemtām.

4.15.1 LED gaismekļa noņemšana

1. Pārvietojiet LED gaismekli pa kreisi.

LED gaismekļa elektriskais savienojums ir atvienots.

2. Atbrīvojiet LED gaismekļa āķus.

Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse441no7693. Lai noņemtu LED gaismekli, virziet to uz priekšu. LED gaismeklis ir noņemts.

4.15.2 Augšējā LED gaismekļa uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse442no7694.16 Sānu LED apgaismes joslas nomaiņa Speciāli rīki: Piesūceknis Ø50mm [00342224] Ierīcē ir LED gaismeklis, kam nav jāveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehniķis! BĪSTAMI Elektrotrieciena risks spriegumaktīvu daļu dēļ! Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēļ

Elektriskās daļas ir jāremontē kvalificētam elektriķim.

Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE0701 vai valsts noteikumiem. BĪSTAMI Elektrotrieciena risks, ko rada spriegumaktīvas detaļas! Nāvējošs elektrotrieciens

Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

Lietojiet aizsargcimdus. Prasība: Ierīces elektropadevei ir jābūt atvienotai. Durvīm ir jābūt atvērtām. Ledusskapja nodalījuma plauktiem ir jābūt izņemtiem.

4.16.1 Sānu LED apgaismes joslas noņemšana

1. Uzspiediet piesūcekni uz sānu LED apgaismes joslas augšējās trešdaļas.

Sānu LED apgaismes josla ir noņemta.

4.16.2 Sānu LED apgaismes joslas uzstādīšana

1. Izveidojiet sānu LED apgaismes joslas elektriskos savienojumus.

2. Nostipriniet sānu LED apgaismes joslu vietā nodalījuma sienā (āķiem ir jānok-

likšķ). Sānu LED apgaismes josla ir uzstādīta. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse444no7694.17 LED starmeša nomaiņa Speciāli rīki: Īpašs darbarīks [00342180] Plakanais skrūvgriezis Izmērs: 2,4mmx0,4mmx60mm, komplektā [00341820] Ierīcē ir LED gaismeklis, kam nav jāveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehniķis! BĪSTAMI Elektrotrieciena risks spriegumaktīvu daļu dēļ! Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēļ

Elektriskās daļas ir jāremontē kvalificētam elektriķim.

Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE0701 vai valsts noteikumiem. BĪSTAMI Elektrotrieciena risks, ko rada spriegumaktīvas detaļas! Nāvējošs elektrotrieciens

Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

Lietojiet aizsargcimdus. Prasība: Ierīces elektropadevei ir jābūt atvienotai. Durvīm ir jābūt atvērtām. Ledusskapja nodalījuma plauktiem ir jābūt izņemtiem.

4.17.1 LED starmeša noņemšana

1. Atbrīvojiet LED starmeša pārsegu.

2. LED starmeša pārsegu vienlaikus velciet uz iekšu un prom no sienas.

LED starmetis ir noņemts.

4.17.2 LED starmeša uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse446no7694.18 LED barošanas padeves moduļa nomaiņa Speciāli rīki: Torx uzgalis TX20 6,3mm (1/4") [00340865] Plakanais skrūvgriezis Izmērs: 2,4mmx0,4mmx60mm, komplektā [00341820] Tvertne Ietilpība min. 200ml Derīgs ierīces variantiem– ledusskapis ar kameru (CIF). Elektroniskos moduļus drīkst remontēt tikai klientu apkalpošanas dienes- ta pārstāvis vai pilnvarots tehniķis! BĪSTAMI Elektrotrieciena risks spriegumaktīvu daļu dēļ! Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēļ

Elektriskās daļas ir jāremontē kvalificētam elektriķim.

Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE0701 vai valsts noteikumiem. BĪSTAMI Elektrotrieciena risks, ko rada spriegumaktīvas detaļas! Nāvējošs elektrotrieciens

Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

Lietojiet aizsargcimdus. Prasība: Ierīces elektropadevei ir jābūt atvienotai. Ierīces aizmugurei var piekļūt.

4.18.1 LED barošanas padeves moduļa noņemšana

UZMANĪBU! Bojājumu risks! Atkausēšanas ūdens izlīšana uz kompresora elektronikas un savie- nojumiem var sabojāt ierīces elektroniku.

Noteces šļūtenes noņemšanas laikā jānodrošina, lai at- kausēšanas ūdens neizlītu uz elektronikas komponentiem.

1. Atvienojiet noteces šļūteni no ūdens noteces izplūdes vietas (1).

2. Ielejiet atkausēšanas ūdeni tvertnē.

3. Atvienojiet noteces šļūteni no ūdens tvaicēšanas paplātes (2).

Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse447no7692. Izskrūvējiet skrūvi. Tiek atbrīvots kompresora palaišanas kondensators un LED barošanas pade- ves moduļa kārba.

3. Atbrīvojiet divus āķus.

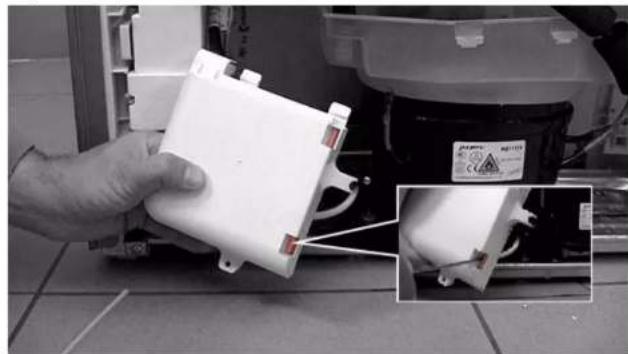

Tiek atbrīvots kompresora palaišanas kondensators un LED barošanas pade- ves moduļa kārbas vāks.

4. Atbrīvojiet četrus āķus.

Tiek atbrīvots LED barošanas padeves modulis.

5. Atvienojiet LED barošanas padeves moduļa elektrosavienojumu (1) un (2).

LED barošanas padeves modulis ir noņemts. Remonts 2021-09-30_9001631452 Autortiesības BSH Hausgeräte GmbH Lappuse448no7694.18.2 LED barošanas padeves moduļa uzstādīšana
