BEDIENUNGSANLEITUNG CK733EWEA CONSTRUCTA

Austauschen des oberen Türscharniers (Tür mit Anzeige) .............................301

Austauschen des ausziehbaren Behälters ......................................................311

Ausbauen des ausziehbaren Behälters..............................................311

Einbauen des ausziehbaren Behälters...............................................311

Austauschen der seitlichen LED-Beleuchtung.................................................315

Ausbauen der seitlichen LED-Beleuchtung.........................................315

Einbauen der seitlichen LED-Beleuchtung .........................................316

Einbauen des LED-Stromversorgungsmoduls ....................................321 Reparatur Hinweise-Kühl- und Gefrierkombination 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite290von769Zu diesem Dokument

1.1 Wichtige Hinweise:

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise. Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungs- gemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signal- wort kennzeichnet die Schwere der Gefahr. Gefahrenstufe Bedeutung GEFAHR Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen. WARNUNG Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen füh- ren. VORSICHT Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen. ACHTUNG Nichtbeachtung des Warnhinweises kann zu Sachschäden führen. Tabelle1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben. In diesem Dokument werden folgende Gefahrensymbole verwendet: Gefahrensymbol Bedeutung Allgemeiner Warnhinweis Gefahr durch elektrische Spannung Gefahr durch Explosion Gefahr von Schnittverletzungen Gefahr von Quetschverletzungen Zu diesem Dokument 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite291von769Gefahrensymbol Bedeutung Gefahr durch heiße Oberflächen Gefahr durch starkes Magnetfeld Gefahr durch nicht ionisierende Strahlung Tabelle2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheit- liche Struktur. GEFAHR Art und Quelle der Gefahr! Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

Maßnahmen und Verbote zur Vermeidung der Gefahr. Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird ge- nannt. GEFAHR Stromschlaggefahr durch spannungsführende Teile! Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet: Allg. Symbol Bedeutung Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps Kennzeichnung eines einfachen (nur Text) Tipps Allg. Symbol Bedeutung Kennzeichnung eines Links zu einer Vi- deoanleitung Kennzeichnung erforderlicher Werkzeuge Kennzeichnung erforderlicher Vorausset- zungen Kennzeichnung einer Bedingung (Wenn ..., dann ...) Kennzeichnung eines Ergebnisses Start Kennzeichnung einer Taste oder Schalt- fläche [00123456] Kennzeichnung einer Materialnummer Status Kennzeichnung eines angezeigten Tex- tes / Fensters (im Gerätedisplay) Tabelle3: Allgemeine Symbole Zu diesem Dokument 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite292von769Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile! ¡ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlag- gefahr! ¡ Das Gerät mindestens 60Sekunden vor Beginn der Arbeiten vom Netz trennen. ¡ Nach der Reparatur muss eine Sicherheitsprüfung nach VDE0701 oder länder- spezifischen Vorschriften durchgeführt werden. Verletzungsgefahr durch scharfe Kanten! ¡ Schutzhandschuhe tragen. Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile ¡ Schutzhandschuhe tragen. ¡ Schwere Bauteile gegen Herabfallen sichern. ¡ Körperteile nicht in sich bewegende Bauteile stecken. Gefährdung der Gerätesicherheit/-funktion! ¡ Ausschließlich Originalersatzteile verwenden. Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)! ¡ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berüh- ren. Sicherheit 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite293von769Werkzeuge und Hilfsmittel Bezeichnung Details Bilder Schutztuch [00342013] 60cm x 50cm Schlitzschrauben- dreher Klinge 2,4mm x 0,4mm x 60mm, im Set [00341820] Spezialwerkzeug [00342180] Saugnapf [00342224] Ø50 mm Torx-Bit TX20 [00340865] 6,3mm (1/4") Schlitzschrauben- dreher Klinge 10mm x 1,6mm x 200mm Werkzeuge und Hilfsmittel 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite294von769Instandsetzen

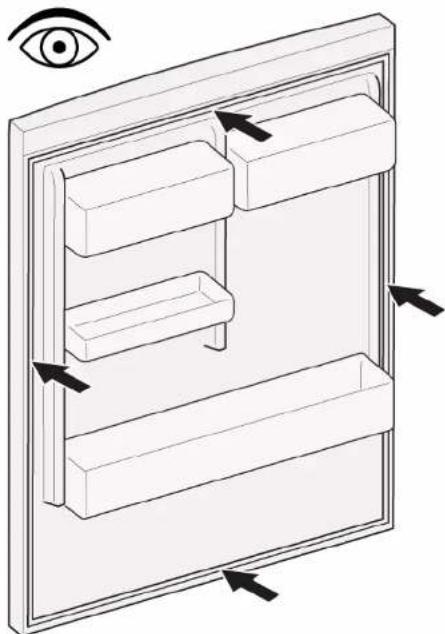

4.1 Austauschen der Türdichtung

Voraussetzung: Die Tür ist offen.

4.1.1 Ausbauen der Türdichtung

1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

2. Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.

4.1.2 Einbauen der Türdichtung

Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Tür- dichtungen abweichen. Dies hat auf das Schließverhalten und die lang- fristige Funktion keinen Einfluss. Wenn das Gerät mit einstellbaren Scharnieren oder Scharnierbefestigun- gen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden. Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Pro- duktionsfehler. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite295von7691. Die Dichtungskerbe auf Beschädigungen überprüfen.

Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.

Leichte Deformationen der Türdichtung sind normal und beeinträchti- gen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen. Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.

4. Die Dichtungsecken oben und unten in die Kerbe drücken.

Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite296von7695. Die gesamte Dichtung Stück für Stück in die Kerbe drücken. Die Türdichtung ist eingebaut. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite297von7694.2 Austauschen des Türgriffs Spezielle Hilfsmittel: Torx-Bit TX20 6,3mm (1/4") [00340865] Schlitzschraubendreher Klinge 10mm x 1,6mm x 200mm Voraussetzung: Das Gerät ist spannungsfrei. Die Tür ist offen.

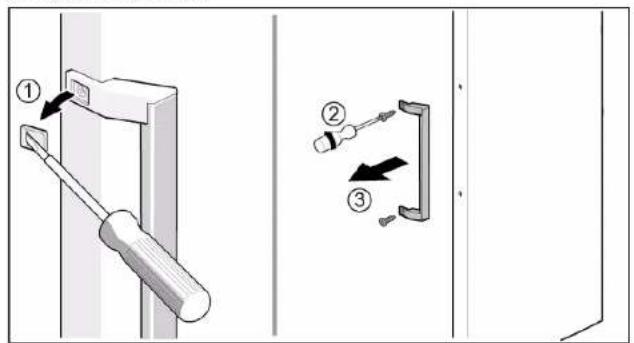

4.2.1 Ausbauen des Türgriffs

1. Die beiden Schraubkappen entfernen (1).

2. Die beiden Schrauben herausschrauben (2).

3. Den Türgriff entfernen (3).

Der Türgriff ist entfernt. Der Türgriff für die zweite Tür kann auf die gleiche Art und Weise ent- fernt werden.

4.2.2 Einbauen des Türgriffs

Der Einbau erfolgt in umgekehrter Reihenfolge. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite298von7694.3 Austauschen des oberen Türscharniers Spezielle Hilfsmittel: Torx-Bit TX20 6,3mm (1/4") [00340865] WARNUNG Schwere, unhandliche Geräte! Rücken- und Muskelverletzungen

Der Ausbau der Gerätetür sollte nur von geschulten Spezialisten durchgeführt werden.

Zum Bewegen des Geräts sind zwei Personen erforderlich.

Nur geeignete Werkzeuge und Vorrichtungen verwenden. VORSICHT Scharfe Kanten! Schnittverletzungen

Schutzhandschuhe tragen. WARNUNG Wegrutschen des gekippten Gerätes! Knochenbrüche / Quetschungen

Gerät gegen Wegrutschen sichern. VORSICHT Risiko herabfallender Teile durch gelöste Schrauben! Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern. ACHTUNG Risiko herabfallender Teile durch gelöste Schrauben! Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z.B. des Bodens.

Die Komponenten gegen Herunterfallen sichern. Voraussetzung: Das Gerät ist spannungsfrei. Die Innenausstattungsteile des Geräts sind entfernt.

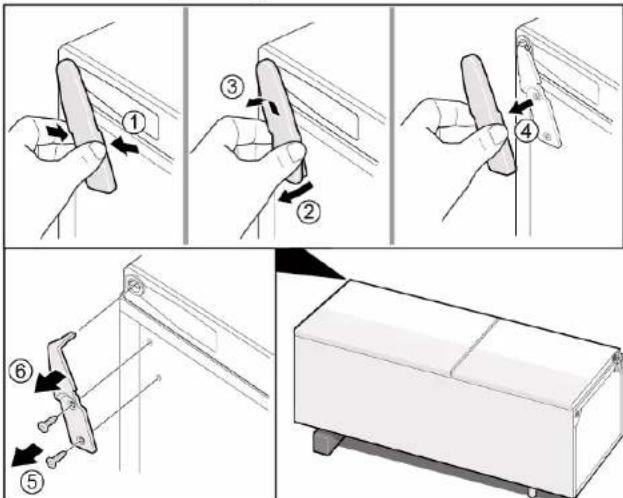

4.3.1 Ausbauen des oberen Türscharniers

1. Das Gerät auf die Rückseite legen.

Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite299von7692. 1. Auf beide Seiten der oberen Scharnierabdeckung Druck ausüben (1).

2. Die obere Scharnierabdeckung abziehen (2).

3. Die Scharnierabdeckung drehen (3).

4. Die obere Scharnierabdeckung entfernen (4).

5. Die beiden Schrauben herausschrauben (5).

6. Das obere Scharnier entfernen (6).

Das obere Scharnier ist entfernt.

4.3.2 Einbauen des oberen Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite300von7694.4 Austauschen des oberen Türscharniers (Tür mit Anzeige) Spezielle Hilfsmittel: Torx-Bit TX20 6,3mm (1/4") [00340865] WARNUNG Schwere, unhandliche Geräte! Rücken- und Muskelverletzungen

Der Ausbau der Gerätetür sollte nur von geschulten Spezialisten durchgeführt werden.

Zum Bewegen des Geräts sind zwei Personen erforderlich.

Nur geeignete Werkzeuge und Vorrichtungen verwenden. VORSICHT Scharfe Kanten! Schnittverletzungen

Schutzhandschuhe tragen. WARNUNG Wegrutschen des gekippten Gerätes! Knochenbrüche / Quetschungen

Gerät gegen Wegrutschen sichern. VORSICHT Risiko herabfallender Teile durch gelöste Schrauben! Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern. ACHTUNG Risiko herabfallender Teile durch gelöste Schrauben! Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z.B. des Bodens.

Die Komponenten gegen Herunterfallen sichern. GEFAHR Stromschlaggefahr durch spannungsführende Teile! Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.

Nach der Reparatur muss eine Sicherheitsprüfung nach VDE0701 oder länderspezifischen Vorschriften durchgeführt wer- den. GEFAHR Stromschlaggefahr durch spannungsführende Teile! Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen. Voraussetzung: Das Gerät ist spannungsfrei. Die Innenausstattungsteile des Geräts sind entfernt.

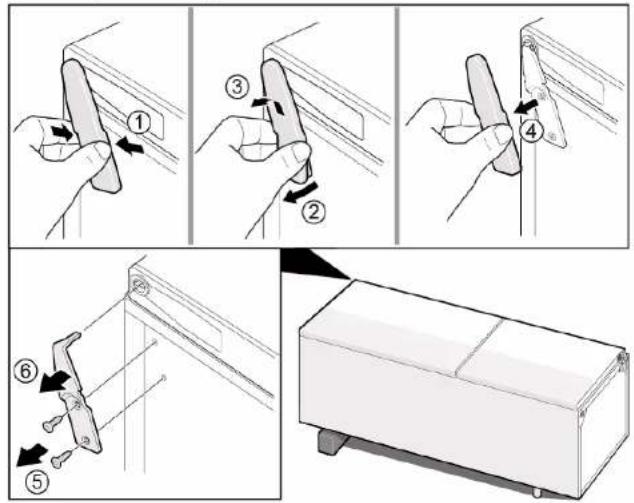

4.4.1 Ausbauen des oberen Türscharniers

1. Das Gerät auf die Rückseite legen.

Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite301von7692. 1. Die obere Scharnierabdeckung entfernen (1).

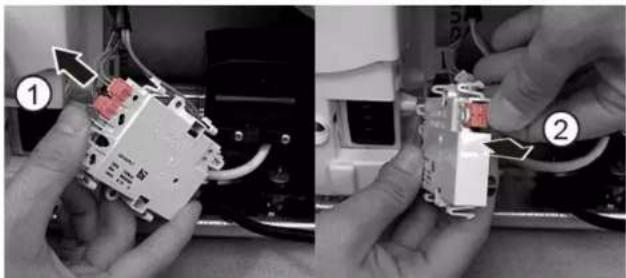

2. Die Kabelboxabdeckung entfernen (2).

3. Den elektrischen Anschluss trennen (3).

4. Die Erdanschlussschraube herausschrauben (4).

5. Den Kabelschutz entfernen (5).

6. Die Schraube herausschrauben (6).

Das obere Scharnier ist entfernt.

4.4.2 Einbauen des oberen Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite302von7694.5 Austauschen des mittleren Türscharniers Spezielle Hilfsmittel: Torx-Bit TX20 6,3mm (1/4") [00340865] WARNUNG Schwere, unhandliche Geräte! Rücken- und Muskelverletzungen

Der Ausbau der Gerätetür sollte nur von geschulten Spezialisten durchgeführt werden.

Zum Bewegen des Geräts sind zwei Personen erforderlich.

Nur geeignete Werkzeuge und Vorrichtungen verwenden. VORSICHT Scharfe Kanten! Schnittverletzungen

Schutzhandschuhe tragen. WARNUNG Wegrutschen des gekippten Gerätes! Knochenbrüche / Quetschungen

Gerät gegen Wegrutschen sichern. VORSICHT Risiko herabfallender Teile durch gelöste Schrauben! Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern. ACHTUNG Risiko herabfallender Teile durch gelöste Schrauben! Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z.B. des Bodens.

Die Komponenten gegen Herunterfallen sichern. Voraussetzung: Das Gerät ist spannungsfrei. Die Innenausstattungsteile des Geräts sind entfernt. Das obere Türscharnier ist entfernt.

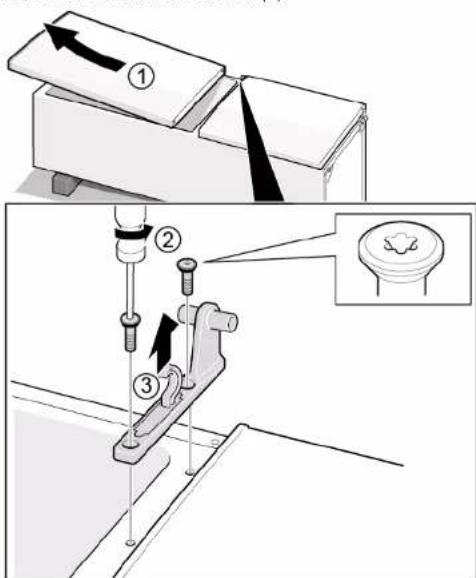

4.5.1 Ausbauen des mittleren Türscharniers

1. Die Kühlraumtür entfernen (1).

2. Die beiden Schrauben herausschrauben (2).

3. Das mittlere Scharnier entfernen (3).

Das mittlere Scharnier ist entfernt.

4.5.2 Einbauen des mittleren Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite303von7694.6 Austauschen des unteren Türscharniers Spezielle Hilfsmittel: Torx-Bit TX20 6,3mm (1/4") [00340865] WARNUNG Schwere, unhandliche Geräte! Rücken- und Muskelverletzungen

Der Ausbau der Gerätetür sollte nur von geschulten Spezialisten durchgeführt werden.

Zum Bewegen des Geräts sind zwei Personen erforderlich.

Nur geeignete Werkzeuge und Vorrichtungen verwenden. VORSICHT Scharfe Kanten! Schnittverletzungen

Schutzhandschuhe tragen. WARNUNG Wegrutschen des gekippten Gerätes! Knochenbrüche / Quetschungen

Gerät gegen Wegrutschen sichern. VORSICHT Risiko herabfallender Teile durch gelöste Schrauben! Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern. ACHTUNG Risiko herabfallender Teile durch gelöste Schrauben! Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z.B. des Bodens.

Die Komponenten gegen Herunterfallen sichern. Voraussetzung: Das Gerät ist spannungsfrei. Die Innenausstattungsteile des Geräts sind entfernt. Das obere Scharnier ist entfernt. Das mittlere Scharnier ist entfernt.

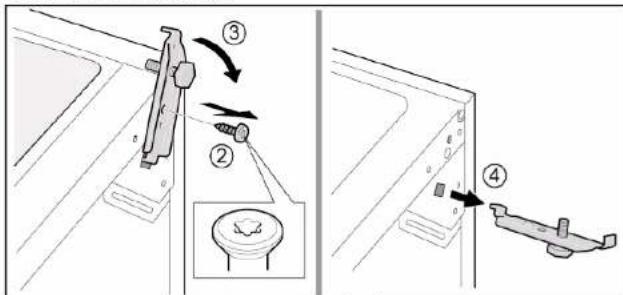

4.6.1 Ausbauen des unteren Türscharniers

1. Die Gefrierraumtür entfernen (1).

2. Die Schraube herausschrauben (2).

3. Das untere Scharnier nach außen drehen (3).

4. Das untere Scharnier entfernen (4).

Das untere Türscharnier ist entfernt.

4.6.2 Einbauen des unteren Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite304von7694.7 Austauschen der Ablage Voraussetzung: Die Tür ist offen.

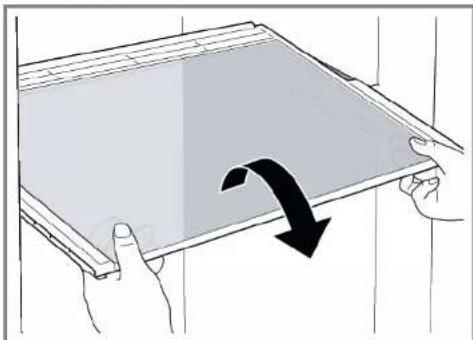

4.7.1 Ausbauen der Ablage

Die Ablage herausziehen. Die Ablage ist entfernt.

4.7.2 Einbauen der Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite305von7694.8 Austauschen der Flaschenablage Voraussetzung: Die Tür ist offen.

4.8.1 Ausbauen der Flaschenablage

Die Flaschenablage herausziehen. Die Flaschenablage ist entfernt.

4.8.2 Einbauen der Flaschenablage

Der Einbau erfolgt in umgekehrter Reihenfolge. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite306von7694.9 Austauschen des Türabstellers Voraussetzung: Die Tür ist offen.

4.9.1 Ausbauen des Türabstellers

Den Türabsteller anheben. Der Türabsteller ist entfernt.

4.9.2 Einbauen des Türabstellers

Der Einbau erfolgt in umgekehrter Reihenfolge. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite307von7694.10 Austauschen des verstellbaren Türabstellers Voraussetzung: Die Tür ist offen.

4.10.1 Ausbauen des verstellbaren Türabstellers

Den höhenverstellbaren Türabsteller nach oben bewegen, bis er sich aus der Hal- terung löst. Der verstellbare Türabsteller ist entfernt.

4.10.2 Einbauen des verstellbaren Türabstellers

Der Einbau erfolgt in umgekehrter Reihenfolge. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite308von7694.11 Austauschen des Gefriergutbehälters Voraussetzung: Die Tür ist offen.

4.11.1 Ausbauen des Gefriergutbehälters

1. Den Gefriergutbehälter vollständig herausziehen (1).

2. Den Gefriergutbehälter entfernen (2).

Der Gefriergutbehälter ist entfernt.

4.11.2 Einbauen des Gefriergutbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite309von7694.12 Austauschen des Behälters Voraussetzung: Die Tür ist offen.

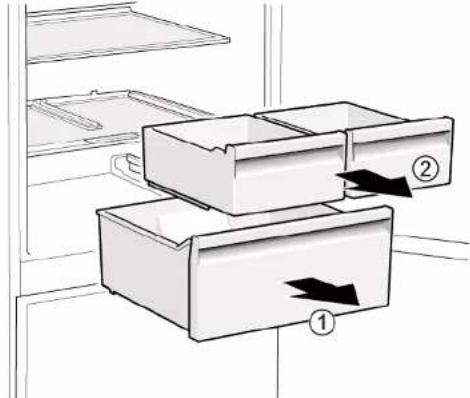

4.12.1 Ausbauen des Behälters

1. Den unteren Kühlschrankbehälter entnehmen (1).

2. Den oberen Kühlschrankbehälter entnehmen (2).

Die Behälter sind entfernt.

4.12.2 Einbauen des Behälters

Der Einbau erfolgt in umgekehrter Reihenfolge. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite310von7694.13 Austauschen des ausziehbaren Behälters Voraussetzung: Die Tür ist offen.

4.13.1 Ausbauen des ausziehbaren Behälters

1. Den ausziehbaren Behälter vollständig herausziehen (1).

2. Den ausziehbaren Behälter entfernen (2).

Der ausziehbare Behälter ist entfernt.

4.13.2 Einbauen des ausziehbaren Behälters

Der Einbau erfolgt in umgekehrter Reihenfolge. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite311von7694.14 Austauschen des LED-Strahlers Spezielle Hilfsmittel: Spezialwerkzeug [00342180] Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden! GEFAHR Stromschlaggefahr durch spannungsführende Teile! Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.

Nach der Reparatur muss eine Sicherheitsprüfung nach VDE0701 oder länderspezifischen Vorschriften durchgeführt wer- den. GEFAHR Stromschlaggefahr durch spannungsführende Teile! Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen. VORSICHT Scharfe Kanten! Schnittverletzungen

Schutzhandschuhe tragen. Voraussetzung: Das Gerät ist spannungsfrei. Die Tür ist offen.

4.14.1 Ausbauen des LED-Strahlers

1. Den LED-Strahler mithilfe von Spezialwerkzeug herausziehen (1).

2. Die elektrischen Anschlüsse des LED-Strahlers abziehen.

Der LED-Strahler ist entfernt.

4.14.2 Einbauen des LED-Strahlers

Der Einbau erfolgt in umgekehrter Reihenfolge. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite312von7694.15 Austauschen des LED-Oberlichts Spezielle Hilfsmittel: Schlitzschraubendreher Klinge 2,4mm x 0,4mm x 60mm, im Set [00341820] Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden! GEFAHR Stromschlaggefahr durch spannungsführende Teile! Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.

Nach der Reparatur muss eine Sicherheitsprüfung nach VDE0701 oder länderspezifischen Vorschriften durchgeführt wer- den. GEFAHR Stromschlaggefahr durch spannungsführende Teile! Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen. VORSICHT Scharfe Kanten! Schnittverletzungen

Schutzhandschuhe tragen. Voraussetzung: Das Gerät ist spannungsfrei. Die Tür ist offen. Die oberen Innenausstattungsteile sind entfernt.

4.15.1 Ausbauen der LED-Beleuchtung

1. Die LED-Beleuchtung nach links schieben.

Der elektrische Anschluss der LED-Beleuchtung ist getrennt.

2. Die Haken der LED-Beleuchtung lösen.

Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite313von7693. Die LED-Beleuchtung nach vorn entnehmen. Die LED-Beleuchtung ist entfernt.

4.15.2 Einbauen des LED-Oberlichts

Der Einbau erfolgt in umgekehrter Reihenfolge. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite314von7694.16 Austauschen der seitlichen LED-Beleuchtung Spezielle Hilfsmittel: Saugnapf Ø50 mm [00342224] Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden! GEFAHR Stromschlaggefahr durch spannungsführende Teile! Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.

Nach der Reparatur muss eine Sicherheitsprüfung nach VDE0701 oder länderspezifischen Vorschriften durchgeführt wer- den. GEFAHR Stromschlaggefahr durch spannungsführende Teile! Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen. VORSICHT Scharfe Kanten! Schnittverletzungen

Schutzhandschuhe tragen. Voraussetzung: Das Gerät ist spannungsfrei. Die Tür ist offen. Die Kühlraumablagen sind entfernt.

4.16.1 Ausbauen der seitlichen LED-Beleuchtung

1. Den Saugnapf im oberen Drittel der seitlichen LED-Beleuchtung befestigen.

Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite315von7692. Die seitliche LED-Beleuchtung mit dem Saugnapf in einer Drehbewegung nach vorn abziehen.

3. Den elektrischen Anschluss der seitlichen LED-Beleuchtung trennen.

Die seitliche LED-Beleuchtung ist entfernt.

4.16.2 Einbauen der seitlichen LED-Beleuchtung

1. Den elektrischen Anschluss der seitlichen LED-Beleuchtung herstellen.

2. Die seitliche LED-Beleuchtung an der entsprechenden Position an der Kühlraum-

wand montieren (Haken einrasten). Die seitliche LED-Beleuchtung ist eingebaut. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite316von7694.17 Austauschen des LED-Strahlers Spezielle Hilfsmittel: Spezialwerkzeug [00342180] Schlitzschraubendreher Klinge 2,4mm x 0,4mm x 60mm, im Set [00341820] Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden! GEFAHR Stromschlaggefahr durch spannungsführende Teile! Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.

Nach der Reparatur muss eine Sicherheitsprüfung nach VDE0701 oder länderspezifischen Vorschriften durchgeführt wer- den. GEFAHR Stromschlaggefahr durch spannungsführende Teile! Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen. VORSICHT Scharfe Kanten! Schnittverletzungen

Schutzhandschuhe tragen. Voraussetzung: Das Gerät ist spannungsfrei. Die Tür ist offen. Die Kühlraumablagen sind entfernt.

4.17.1 Ausbauen des LED-Strahlers

1. Die Abdeckung des LED-Strahlers lösen.

2. Die Abdeckung des LED-Strahlers nach innen ziehen und gleichzeitig nach vorn

schieben. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite317von7693. Das LED-Strahler-Modul lösen.

4. Den elektrischen Anschluss des LED-Strahlers trennen.

Der LED-Strahler ist entfernt.

4.17.2 Einbauen des LED-Strahlers

Der Einbau erfolgt in umgekehrter Reihenfolge. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite318von7694.18 Austauschen des LED-Stromversorgungsmoduls Spezielle Hilfsmittel: Torx-Bit TX20 6,3mm (1/4") [00340865] Schlitzschraubendreher Klinge 2,4mm x 0,4mm x 60mm, im Set [00341820] Behälter min. 200 ml Kapazität Gilt für Gerätevarianten mit „Kamera im Kühlschrank" (CIF, Camera in Fridge). Reparaturen an Elektronikmodulen dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden! GEFAHR Stromschlaggefahr durch spannungsführende Teile! Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.

Nach der Reparatur muss eine Sicherheitsprüfung nach VDE0701 oder länderspezifischen Vorschriften durchgeführt wer- den. GEFAHR Stromschlaggefahr durch spannungsführende Teile! Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen. VORSICHT Scharfe Kanten! Schnittverletzungen

Schutzhandschuhe tragen. Voraussetzung: Das Gerät ist spannungsfrei. Die Geräterückseite ist zugänglich.

4.18.1 Ausbauen des LED-Stromversorgungsmoduls

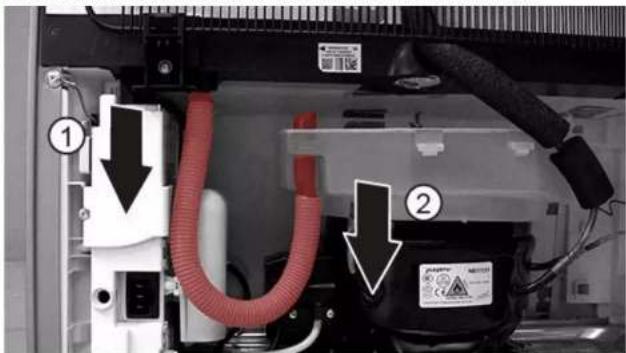

ACHTUNG Beschädigungsgefahr! Wenn Tauwasser auf die Elektronik und die Anschlüsse des Kom- pressors gelangt, kann es zur Beschädigung der Geräteelektronik kommen.

Beim Entfernen des Ablaufschlauchs darauf achten, dass kein Tauwasser auf die Elektronikkomponenten gelangt.

1. Den Ablaufschlauch vom Wasserablauf (1) trennen.

2. Tauwasser in den Behälter füllen.

3. Den Ablaufschlauch von der Wasserverdunstungsschale trennen (2).

Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite319von7692. Die Schraube herausschrauben. Der Kompressoranlaufkondensator und das LED-Stromversorgungsmodul- Gehäuse werden freigegeben.

3. Die beiden Haken lösen.

Die Abdeckung des Kompressoranlaufkondensators und des LED-Stromver- sorgungsmodul-Gehäuses wird freigegeben.

4. Die vier Haken lösen.

Das LED-Stromversorgungsmodul wird freigegeben.

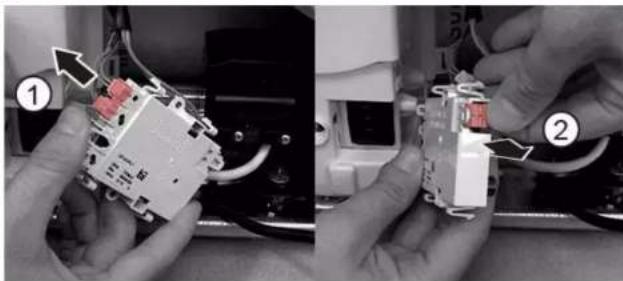

5. Die elektrischen Anschlüsse (1) und (2) des LED-Stromversorgungsmoduls tren-

nen. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite320von769Das LED-Stromversorgungsmodul ist ausgebaut.

4.18.2 Einbauen des LED-Stromversorgungsmoduls

Der Einbau erfolgt in umgekehrter Reihenfolge. Instandsetzen 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Seite321von769Σχετικά με αυτό το έγγραφο..........................................................323
