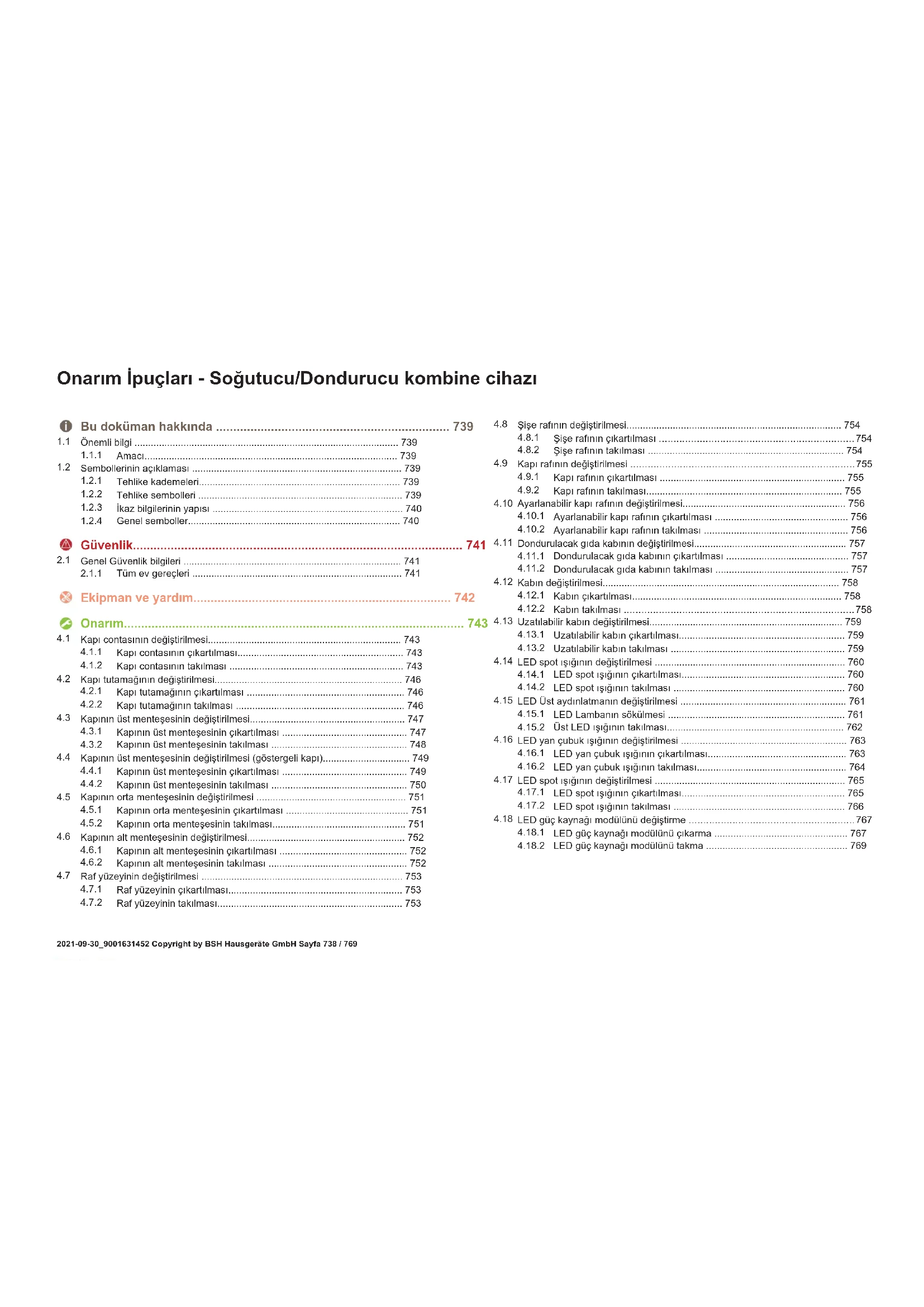

KULLANIM KILAVUZU CK733EWEA CONSTRUCTA

İkaz bilgilerinin yapısı ......................................................................740

Kapı contasının değiştirilmesi.......................................................................743

Kapı contasının çıkartılması.............................................................743

Kapı contasının takılması ................................................................743

Kapı tutamağının değiştirilmesi.....................................................................746

Kapı tutamağının çıkartılması ..........................................................746

Kapının üst menteşesinin değiştirilmesi.........................................................747

Kapının üst menteşesinin çıkartılması ..............................................747

Kapının üst menteşesinin takılması ..................................................748

Kapının üst menteşesinin değiştirilmesi (göstergeli kapı)................................749

Kapının üst menteşesinin çıkartılması ..............................................749

Kapının üst menteşesinin takılması ..................................................750

Kapının orta menteşesinin değiştirilmesi .......................................................751

Kapının orta menteşesinin çıkartılması .............................................751

Kapının orta menteşesinin takılması.................................................751

Kapının alt menteşesinin değiştirilmesi..........................................................752

Kapının alt menteşesinin çıkartılması ...............................................752

Kapının alt menteşesinin takılması ...................................................752

Raf yüzeyinin değiştirilmesi ..........................................................................753

Raf yüzeyinin çıkartılması................................................................753

Raf yüzeyinin takılması....................................................................753

Şişe rafının değiştirilmesi...............................................................................754

Şişe rafının çıkartılması ....................................................................754

Şişe rafının takılması ........................................................................754

Kapı rafının değiştirilmesi ..............................................................................755

Kapı rafının çıkartılması ....................................................................755

Kapı rafının takılması........................................................................755

Ayarlanabilir kapı rafının değiştirilmesi............................................................756

Ayarlanabilir kapı rafının çıkartılması .................................................756

Ayarlanabilir kapı rafının takılması .....................................................756

Dondurulacak gıda kabının değiştirilmesi........................................................757

Dondurulacak gıda kabının çıkartılması .............................................757

Dondurulacak gıda kabının takılması .................................................757

Kabın değiştirilmesi.......................................................................................758

Kabın çıkartılması.............................................................................758

Uzatılabilir kabın değiştirilmesi.......................................................................759

Uzatılabilir kabın çıkartılması.............................................................759

Uzatılabilir kabın takılması ................................................................759

LED spot ışığının değiştirilmesi ......................................................................760

LED spot ışığının çıkartılması............................................................760

LED spot ışığının takılması ...............................................................760

LED Üst aydınlatmanın değiştirilmesi .............................................................761

Üst LED ışığının takılması.................................................................762

LED yan çubuk ışığının değiştirilmesi .............................................................763

LED yan çubuk ışığının çıkartılması...................................................763

LED yan çubuk ışığının takılması.......................................................764

LED spot ışığının değiştirilmesi ......................................................................765

LED spot ışığının çıkartılması............................................................765

LED spot ışığının takılması ...............................................................766

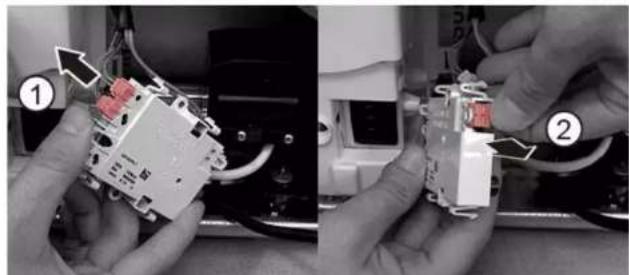

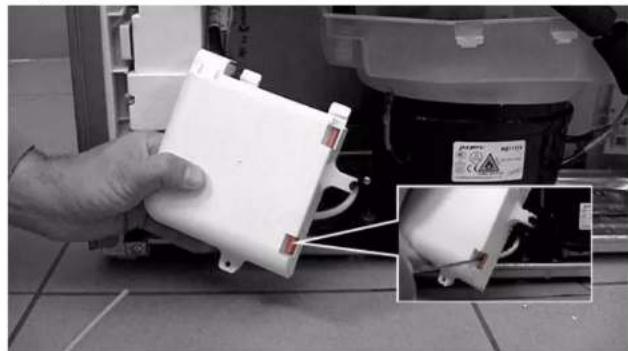

LED güç kaynağı modülünü değiştirme ..........................................................767

LED güç kaynağı modülünü çıkarma .................................................767

LED güç kaynağı modülünü takma ....................................................769 Onarım İpuçları-Soğutucu/Dondurucu kombine cihazı 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa738/769Bu doküman hakkında

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar. İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir. Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar. Tehlike kademesi Anlamı TEHLİKE İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur. UYARI İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir. DİKKAT İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir. DİKKAT! İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir. Tablo1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır: Tehlike sembolü Anlamı Genel ikaz bilgisi Elektrik geriliminden kaynaklanan tehlike Patlamadan kaynaklanan tehlike Kesmeden dolayı yararlanma tehlikesi Sıkışıp ezilmeden dolayı yaralanma tehlikesi Bu doküman hakkında 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa739/769Tehlike sembolü Anlamı Sıcak yüzeylerden kaynaklanan tehlike Güçlü elektromanyetik alan tehlikesi İyonizasyon olmayan ışınlardan kaynaklanan tehlike Tablo2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır. TEHLİKE Tehlikenin türü ve kaynağı!! Tehlike / ikaz bilgisinin dikkate alınmamasının sonucu.

Tehlikeye karşı korunmak için yapılacak işlem ve yasaklar. Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarıda bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır: Genel sembol Anlamı Özel ipucu işareti (metin ve/veya grafik) Basit ipucu işareti (yalnızca metin) Video linki işareti Genel sembol Anlamı Gerekli araçlar işareti Ön koşulların işareti Koşul işareti (... olursa .... olur) Sonuç işareti Başlat Tuş veya düğme işareti [00123456] Malzeme numarası işareti Durum Gösterilen yazı / ekran işareti (cihaz ekranındaki) Tablo3: Genel semboller Bu doküman hakkında 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa740/769Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi! ¡ Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir! ¡ Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır. ¡ Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. Keskin kenarlar nedeniyle yaralanma tehlikesi! ¡ Koruyucu eldiven kullanılmalıdır. Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri ¡ Koruyucu ayakkabı giyin. ¡ Yere düşmemesi için ağır parçaları emniyete alın. ¡ Haraketli parçaların arasına gövde parçaları koymayın. Cihaz güvenliğinde / fonksiyonda tehlike! ¡ Yalnızca orijinal parçalar kullanılmalıdır. Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)! ¡ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın. Güvenlik 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa741/769Ekipman ve yardım Tanımlama Detaylar Görüntüler Koruyucu bez [00342013] 60cm x 50cm Düz tornavida Bıçak 2,4mm x 0,4mm x 60mm, [00341820] numaralı kit içinde Special tool [00342180] Vantuz [00342224] Ø50 mm Torx Bit TX20 [00340865] 6,3mm (1/4") Düz tornavida Bıçak 10mm x 1,6mm x 200mm Ekipman ve yardım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa742/769Onarım

4.1 Kapı contasının değiştirilmesi

Ön koþul: Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

2. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapı contasının takılması

Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez. Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz. Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa743/7691. Conta için oluğu hasar bakımından kontrol edin.

Conta için oluk hasarlı ise, - Müşteri hizmetleriyle irtibata geçin.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir. Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

4. Contanın köşelerini üstten ve alttan oluğa itin.

Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa744/7695. Contanın tamamını adım adım oluğun içine bastırın. Kapı contası takılmıştır. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa745/7694.2 Kapı tutamağının değiştirilmesi Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] Düz tornavida Bıçak 10mm x 1,6mm x 200mm Ön koþul: Cihazın fişi çekilir. Kapı açık.

4.2.1 Kapı tutamağının çıkartılması

1. İki vidalı kapağı çıkartın (1).

2. Vidaları sökün (2).

3. Kapı tutamağını çıkartın (3).

Kapı tutamağı çıkartılmıştır. İkinci kapının tutamağı da aynı şekilde çıkartılabilir.

4.2.2 Kapı tutamağının takılması

Ters sıra ile monte edin. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa746/7694.3 Kapının üst menteşesinin değiştirilmesi Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir.

Cihazı hareket ettirmek için iki kişi gereklidir.

Sadece uygun aletler ve ekipmanlar kullanın. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar

Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.

Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın. Ön koþul: Cihazın fişi çekilir. Cihazın iç donanımları çıkartılmıştır.

4.3.1 Kapının üst menteşesinin çıkartılması

1. Cihazı arka tarafına yatırın.

Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa747/7692. 1. Üst menteşe kapağını iki tarafta da bastırın (1).

2. Üst menteşe kapağını çıkartın (2).

3. Menteşe kapağını döndürün (3).

4. Üst menteşe kapağını sökün (4).

5. Vidaları sökün (5).

6. Üst menteşeyi çıkartın (6)/

Üst menteşe çıkarılır.

4.3.2 Kapının üst menteşesinin takılması

Ters sıra ile monte edin. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa748/7694.4 Kapının üst menteşesinin değiştirilmesi (göstergeli kapı) Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir.

Cihazı hareket ettirmek için iki kişi gereklidir.

Sadece uygun aletler ve ekipmanlar kullanın. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar

Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.

Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. Ön koþul: Cihazın fişi çekilir. Cihazın iç donanımları çıkartılmıştır.

4.4.1 Kapının üst menteşesinin çıkartılması

1. Cihazı arka tarafına yatırın.

Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa749/7692. 1. Üst menteşe kapağını çıkartın (1).

2. Kablo kutusu kapağını çıkartın (2).

3. Elektrik bağlantısını ayırın (3)

4. Topraklama bağlantısı vidasını sökün (4).

5. Kablo korumasını çıkartın (5).

Üst menteşe çıkarılır.

4.4.2 Kapının üst menteşesinin takılması

Ters sıra ile monte edin. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa750/7694.5 Kapının orta menteşesinin değiştirilmesi Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir.

Cihazı hareket ettirmek için iki kişi gereklidir.

Sadece uygun aletler ve ekipmanlar kullanın. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar

Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.

Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın. Ön koþul: Cihazın fişi çekilir. Cihazın iç donanımları çıkartılmıştır. Kapının üst menteşesi çıkartılmıştır.

4.5.1 Kapının orta menteşesinin çıkartılması

1. Soğutucu bölüm kapısını sökün (1).

2. Vidaları sökün (2).

3. Orta menteşeyi çıkartın (3).

Orta menteşe çıkartılmıştır.

4.5.2 Kapının orta menteşesinin takılması

Ters sıra ile monte edin. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa751/7694.6 Kapının alt menteşesinin değiştirilmesi Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir.

Cihazı hareket ettirmek için iki kişi gereklidir.

Sadece uygun aletler ve ekipmanlar kullanın. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. UYARI Eğilmiş cihazların kayması! Kemik kırılmaları / çarpma sonucu yaralanmalar

Cihazları kaymaya karşı emniyete alın. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma.

Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın. Ön koþul: Cihazın fişi çekilir. Cihazın iç donanımları çıkartılmıştır. Üst menteşe çıkarılır. Orta menteşe çıkartılmıştır.

4.6.1 Kapının alt menteşesinin çıkartılması

1. Derin dondurucu bölmesi kapısını sökün (1).

2. Vidayı sökün (2).

3. Alt menteşeyi (3) çevirin.

4. Alt menteşeyi (4) çıkarın.

Kapının alt menteşesi çıkartılmıştır.

4.6.2 Kapının alt menteşesinin takılması

Ters sıra ile monte edin. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa752/7694.7 Raf yüzeyinin değiştirilmesi Ön koþul: Kapı açık.

4.7.1 Raf yüzeyinin çıkartılması

Raf yüzeyini dışarı çekin. Raf yüzeyi çıkartılmıştır.

4.7.2 Raf yüzeyinin takılması

Ters sıra ile monte edin. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa753/7694.8 Şişe rafının değiştirilmesi Ön koþul: Kapı açık.

4.8.1 Şişe rafının çıkartılması

Şişe rafını dışarı çekin. Şişe rafı çıkartılmıştır.

4.8.2 Şişe rafının takılması

Ters sıra ile monte edin. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa754/7694.9 Kapı rafının değiştirilmesi Ön koþul: Kapı açık.

4.9.1 Kapı rafının çıkartılması

Kapı rafını yukarıya doğru kaldırın. Kapı rafı çıkartılmıştır.

4.9.2 Kapı rafının takılması

Ters sıra ile monte edin. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa755/7694.10 Ayarlanabilir kapı rafının değiştirilmesi Ön koþul: Kapı açık.

4.10.1 Ayarlanabilir kapı rafının çıkartılması

Yüksek ayarlanabilir kapı rafını tutucudan çıkana dek yukarıya doğru hareket ettirin. Ayarlanabilir kapı rafı çıkartılmıştır.

4.10.2 Ayarlanabilir kapı rafının takılması

Ters sıra ile monte edin. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa756/7694.11 Dondurulacak gıda kabının değiştirilmesi Ön koþul: Kapı açık.

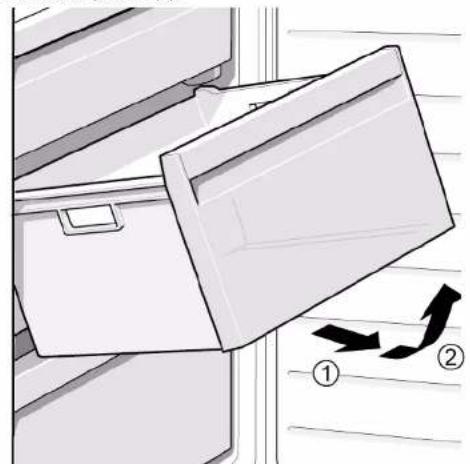

4.11.1 Dondurulacak gıda kabının çıkartılması

1. Dondurulacak gıda kabını tamamen dışarı çekin (1).

2. Gıda kabını çıkartın (2).

Dondurulacak gıda kabı çıkartılmıştır.

4.11.2 Dondurulacak gıda kabının takılması

Ters sıra ile monte edin. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa757/7694.12 Kabın değiştirilmesi Ön koþul: Kapı açık.

4.12.1 Kabın çıkartılması

1. Alt buzdolabı kabını çıkartın (1).

2. Üst buzdolabı kabını çıkartın (2).

Kaplar çıkartılmıştır.

4.12.2 Kabın takılması

Ters sıra ile monte edin. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa758/7694.13 Uzatılabilir kabın değiştirilmesi Ön koþul: Kapı açık.

4.13.1 Uzatılabilir kabın çıkartılması

1. Uzatılabilir kabı tamamen dışarı çekin (1).

2. Uzatılabilir kabı çıkartın (2).

Uzatılabilir kap çıkartılmıştır.

4.13.2 Uzatılabilir kabın takılması

Ters sıra ile monte edin. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa759/7694.14 LED spot ışığının değiştirilmesi Özel yardýmcý ekipman: Special tool [00342180] Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir! TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Kapı açık.

4.14.1 LED spot ışığının çıkartılması

1. LED spot ışığını dışarı çekmek için özel bir alet kullanın (1).

2. LED spot ışığının elektrik bağlantılarını ayırın.

LED spot ışığı çıkartılmıştır.

4.14.2 LED spot ışığının takılması

Ters sıra ile monte edin. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa760/7694.15 LED Üst aydınlatmanın değiştirilmesi Özel yardýmcý ekipman: Düz tornavida Bıçak 2,4mm x 0,4mm x 60mm, [00341820] numaralı kit içinde Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir! TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Kapı açık. Üst iç donanımlar çıkartılmıştır.

4.15.1 LED Lambanın sökülmesi

1. LED Lambayı sol tarafa kaydırın.

LED ışığının elektrik bağlantısı ayrıldı.

2. LED ışığını tırnaklarından kurtarın.

Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa761/7693. LED ışığını ileri hareket ettirerek sökün. LED ışığı söküldü.

4.15.2 Üst LED ışığının takılması

Ters sıra ile monte edin. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa762/7694.16 LED yan çubuk ışığının değiştirilmesi Özel yardýmcý ekipman: Vantuz Ø50 mm [00342224] Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir! TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Kapı açık. Soğutucu bölüm rafları çıkartılmıştır.

4.16.1 LED yan çubuk ışığının çıkartılması

1. Emme kabını LED yan çubuk ışığının üst üçte birlik kısmına yapıştırın.

Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa763/7692. Emme kabını LED yan çubuk ışığı ile birlikte döndürme hareketi uygulayarak öne doğru çekin.

3. LED yan çubuk ışığının elektrik bağlantısını ayırın.

LED yan çubuk ışığı çıkartılmıştır.

4.16.2 LED yan çubuk ışığının takılması

1. LED yan çubuk ışığının elektrik bağlantısını kurun.

2. LED yan çubuk ışığını, bölme panelinde yerine sabitleyin (kancalar yerine oturur).

LED yan çubuk ışığının takılmıştır. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa764/7694.17 LED spot ışığının değiştirilmesi Özel yardýmcý ekipman: Special tool [00342180] Düz tornavida Bıçak 2,4mm x 0,4mm x 60mm, [00341820] numaralı kit içinde Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir! TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Kapı açık. Soğutucu bölüm rafları çıkartılmıştır.

4.17.1 LED spot ışığının çıkartılması

1. LED yan ışık kapağını çıkartın.

2. LED spot ışığı kapağını içe doğru çekin ve aynı anda öne doğru itin.

Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa765/7693. LED spot ışık modülünü ayırın.

4. LED spot ışığının elektrik bağlantısını ayırın.

LED spot ışığı çıkartılmıştır.

4.17.2 LED spot ışığının takılması

Ters sıra ile monte edin. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa766/7694.18 LED güç kaynağı modülünü değiştirme Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] Düz tornavida Bıçak 2,4mm x 0,4mm x 60mm, [00341820] numaralı kit içinde Kap min. 200 ml kapasite Buzdolabında Kamera (CIF) bulunan cihaz modelleri için geçerlidir. Elektronik modüller sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir! TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. DİKKAT Keskin köşeler! Kesik yaralanmaları

Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Cihazların arka tarafına erişilebilir.

4.18.1 LED güç kaynağı modülünü çıkarma

DİKKAT! Hasar riski! Kompresörün elektronik aksamına ve bağlantılarına dökülen buz çözme suyu, cihaz elektroniğine zarar verebilir.

Tahliye hortumunun çıkarılması sırasında buz çözme suyunun elektronik bileşenlerin üzerine dökülmediğinden emin olun.

1. Tahliye hortumunu su tahliye çıkışından (1) ayırın.

2. Buz çözme suyunu kabın içine dökün.

3. Tahliye hortumunu su buharlaştırma tepsisinden (2) ayırın.

Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa767/7692. Vidayı sökün. Kompresör başlatma kapasitörü ve LED güç kaynağı modülü kutusu serbest bırakılır.

3. İki kancayı çözün.

Kompresör başlatma kapasitörü ve LED güç kaynağı modülü kutusu kapağı serbest bırakılır.

4. Dört kancayı çözün.

LED güç kaynağı modülü serbest bırakılır.

5. LED güç kaynağı modülü elektrik bağlantılarını (1) ve (2) ayırın.

LED güç kaynağı modülü çıkartılmıştır. Onarım 2021-09-30_9001631452 Copyright by BSH Hausgeräte GmbH Sayfa768/7694.18.2 LED güç kaynağı modülünü takma
