Tuotetyyppi	Lämmitetty huppari
Merkki	Makita
Malli	DCX200
Materiaali	100% polyesteriä
Lämpöasetukset	3 (korkea, keskitaso, matala)
Nimellisjännite	10,8 V DC (CXT-akulle)
Yhteensopivat akut	Makita CXT (10,8 V - 12 V max) ja LXT (14,4 V / 18 V); BL1055B mukana
USB-portti (akun pidikkeessä)	Lähtö 5 V DC, 2,4 A (tyyppi A) tai 1,5 A (tyyppi C) mallista riippuen
Käyttöaika (BL1860B-akulla)	Noin 7,5 h (korkea), 16 h (keskitaso), 33 h (matala)
Pesu	Konepestävä, irrota akku ja akun pidike, käytä pesupussia, neutraali pesuaine, ei huuhteluainetta
Huolto	Puhdista liittimet, jos toimintahäiriö; korjaus valtuutetussa Makita-huoltokeskuksessa
Turvallisuus	Ei saa käyttää alle 3-vuotiaiden lasten, lämmölle herkkien henkilöiden toimesta; ei saa käyttää nukkuessa; pysäytä, jos ylikuumenee
Mukana tulevat lisävarusteet	Akku BL1055B, akun pidike, USB-kaapeli
Paino (n.)	Noin 500 g (pelkkä huppari, ilman akkua)
Mitat (n.)	Yksi koko tai M-XXL versiosta riippuen

Usein kysytyt kysymykset - DCX200 MAKITA

Miten pestä Makita DCX200 lämmitetty huppari?

Irrota akku ja akun pidike. Aseta pistin taskuun ja sulje vetoketju. Pese koneessa pesupussilla, käytä neutraalia pesuainetta ja vältä huuhteluainetta. Älä pese muiden vaatteiden kanssa värinsiirron välttämiseksi.

Mitkä akut ovat yhteensopivia DCX200:n kanssa?

Makita CXT (10,8 V - 12 V max) ja LXT (14,4 V / 18 V) -akut ovat yhteensopivia, samoin mukana toimitettu BL1055B-akku. Katso täydellinen luettelo teknisistä tiedoista.

Miten säätää hupparin lämpötilaa?

Paina virtapainiketta vaihtaaksesi asetusten välillä: matala (sininen), keskitaso (valkoinen) ja korkea (punainen). Painikkeen väri ilmaisee nykyisen asetuksen.

Mitä tehdä, jos huppari ei enää lämpene?

Tarkista, että akku on ladattu. Puhdista akun pidikkeen ja akun liittimet. Jos ongelma jatkuu, lopeta laitteen käyttö ja ota yhteyttä valtuutettuun Makita-huoltokeskukseen.

Voinko käyttää hupparia nukkuessani?

Ei, älä koskaan käytä hupparia nukkuessasi. On olemassa palovammojen tai lämpöhalvauksen vaara.

Mikä on hupparin käyttöaika lämpötilan mukaan?

BL1860B-akulla käyttöaika on noin 7,5 h korkealla, 16 h keskitasolla ja 33 h matalalla. Ajat ovat ohjeellisia.

Miten ladata BL1055B-akku?

Avaa USB-kansi, liitä akku USB-laturiin (5 V / 3 A max) mukana toimitetulla USB-kaapelilla. Lataus on valmis, kun kaikki kapasiteetin merkkivalot syttyvät ja sitten sammuvat.

Voinko liittää älypuhelimen USB-portin kautta?

Kyllä, akun pidike ja BL1055B-akku voivat ladata USB-laitteita. Lähtövirta on 5 V DC, 2,4 A (akun pidike) tai 1,5 A (BL1055B). Varmista, että laite on yhteensopiva.

Onko huppari vedenkestävä?

Ei, älä altista hupparia sateelle tai kosteudelle. Akun pidike ja akku eivät saa kastua. Huppari voidaan pestä ohjeiden mukaan.

Missä voin korjauttaa DCX200-hupparini?

Anna kaikki korjaukset valtuutetulle Makita-huoltokeskukselle. Älä yritä korjata itse, paitsi liittimien puhdistus.

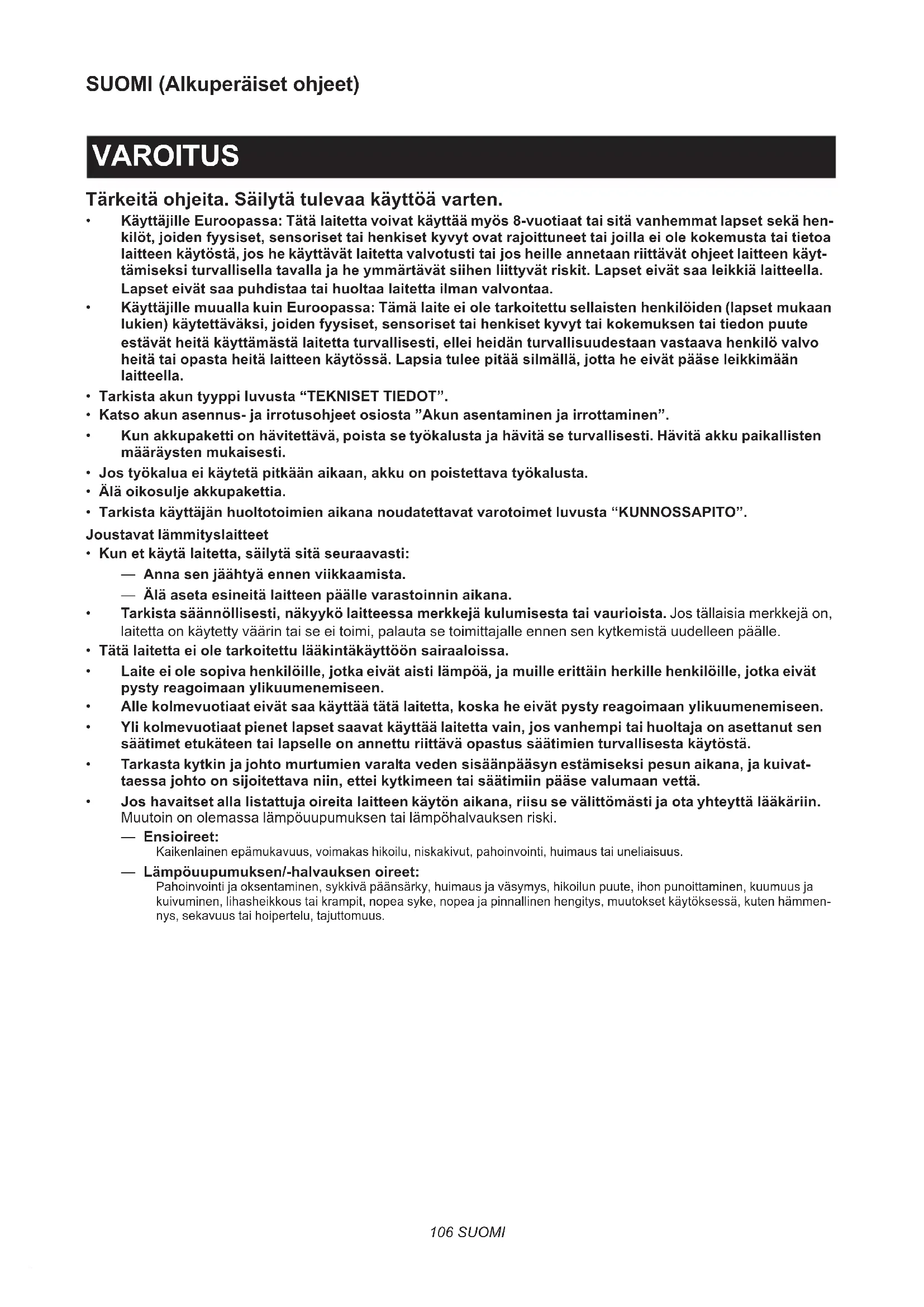

KÄYTTÖOHJE DCX200 MAKITA

Tärkeitä ohjeita. Säilytä tulevaa käyttöä varten.

• Käyttäjille Euroopassa: Tätä laitetta voivat käyttää myös 8-vuotiaat tai sitä vanhemmat lapset sekä henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, jos he käyttävät laitetta valvotusti tai jos heille annetaan riittävät ohjeet laitteen käyttämiseksi turvallisella tavalla ja he ymmärtävät siihen liittyvät riskit. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.
• Käyttäjille muualla kuin Euroopassa: Tämä laite ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemuksen tai tiedon puute estävät heitä käyttämästä laitetta turvallisesti, ellei heidän turvallisuudestaan vastaava henkilö valvo heitä tai opasta heitä laitteen käytössä. Lapsia tulee pitää silmällä, jotta he eivät pääse leikkimään laitteella.
• Tarkista akun tyyppi luvusta "TEKNISET TIEDOT".
• Katso akun asennus- ja irrotusohjeet osiosta "Akun asentaminen ja irrottaminen".
• Kun akkupaketti on hävitettävä, poista se työkalusta ja hävitä se turvallisesti. Hävitä akku paikallisten määräysten mukaisesti.
• Jos työkalua ei käytetä pitkään aikaan, akku on poistettava työkalusta.
• Älä oikosulje akkupakettia.
• Tarkista käyttäjän huoltotoimien aikana noudatettavat varotoimet luvusta "KUNNOSSAPITO".

Joustavat lämmityslaitteet

- Kun et käytä laitetta, säilytä sitä seuraavasti:

— Anna sen jäähtyä ennen viikkaamista.

— Älä aseta esineitä laitteen päälle varastoinnin aikana.

- Tarkista säännöllisesti, näkyykö laitteessa merkkejä kulumisesta tai vaurioista. Jos tällaisia merkkejä on, laitetta on käytetty väärin tai se ei toimi, palauta se toimittajalle ennen sen kytkemistä uudelleen päälle.

- Tätä laitetta ei ole tarkoitettu lääkintäkäyttöön sairaaloissa.

- Laite ei ole sopiva henkilöille, jotka eivät aisti lämpöä, ja muille erittäin herkille henkilöille, jotka eivät pysty reagoimaan ylikuumenemiseen.

• Alle kolmevuotiaat eivät saa käyttää tätä laitetta, koska he eivät pysty reagoimaan ylikuumenemiseen.

- Yli kolmevuotiaat pienet lapset saavat käyttää laitetta vain, jos vanhempi tai huoltaja on asettanut sen säätimet etukäteen tai lapselle on annettu riittävä opastus säätimien turvallisesta käytöstä.

- Tarkasta kytkin ja johto murtumien varalta veden sisäänpääsyn estämiseksi pesun aikana, ja kuivattaessa johto on sijoitettava niin, ettei kytkimeen tai säätimiin pääse valumaan vettä.

- Jos havaitset alla listattuja oireita laitteen käytön aikana, riisu se välittömästi ja ota yhteyttä lääkäriin. Muutoin on olemassa lämpöuupumuksen tai lämpöhalvauksen riski.

— Ensioireet:

Kaikenlainen epämukavuus, voimakas hikoilu, niskakivut, pahoinvointi, huimaus tai uneliaisuus.

— Lämpöuupumuksen/-halvauksen oireet:

Pahoinvointi ja oksentaminen, sykkivä päänsärky, huimaus ja väsymys, hikoilun puute, ihon punoittaminen, kuumuus ja kuivuminen, lihasheikkous tai krampit, nopea syke, nopea ja pinnallinen hengitys, muutokset käytöksessä, kuten hämmennys, sekavuus tai hoipertelu, tajuttomuus.

TEKNISET TIEDOT

Malli: DCX200 DCX201
Materiaali 100 % polyesteriä
Lämpötilan säätöasetuksia 3

- Sopiva akkupakkaus
		BL1055B BL	1016/BL1021B/BL1041B	BL1415N/BL1430B/BL1440/BL1460B	BL1815N/BL1820B/BL1830B/BL1840B/BL1850B/BL1860B
Sopiva akkupidike Akkupidikettä		ei tarvita	CXT-akkupakkauksen akkupidike	LXT-akkupakkauksen akkupidike
Nimellisjännite DC 10,8 V DC 10,8 V -			12 V maks.	DC 14,4 V DC	18 V
USB-virtaliitäntä(akkupidikkeessä)	Lähtöjännite DC 5 V
	Lähtövirta 1,5 A 2,4 A
	Tyyppi Tyyppi C Tyyppi A

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominai-suksia ilman ennakkoilmoitusta.
• Tekniset ominaisuudet ja akku saattavat vaihdella maakohtaisesti.

VAROITUS: Käytä vain edellä eriteltyjä akkupaketteja. Muiden akkupakettien käyttäminen voi aiheuttaa kkaantumisen ja/tai tulipalon.

Käyttöaika

Lämpötila-asetus	Akkupaketti
	BL1055B BL	1041B	BL1460B BL1860B
SUURI	5,5 tuntia	3,5 tuntia	5,5 tuntia	7,5 tuntia
KESKITASO	11 tuntia	7 tuntia	10,5 tuntia	16 tuntia
PIENI	20 tuntia	15 tuntia	23 tuntia	33 tuntia

• Ylläolevassa taulukossa kuvatut käyttöajat ovat vain viitteellisiä. Ne voivat vaihdella todellisiin käyttöaikoihin nähden.
• Käyttöajat voivat vaihdella akkutyypistä, lataustilasta ja käyttöolosuhteista johtuen.
• Akkupaketti saattaa vaihdella maakohtaisesti.

Symbolit

Laitteessa voi olla seuraavia symboleita. Varmista ennen käyttöä, että ymmärrät niiden merkityksen.

	Lue käyttöohje.
	Konepesu alle 30 °C hellävaraisella pesujaksolla.
	Älä valkaise.
	Älä väännä veden poistamiseksi.
	Älä silitä.
	Älä kuivapese kemiallisesti.

	Ei hyvin pienten lasten(0–3 vuotta) käyttöön.
	Neulojen asettaminen vaatteeseen kielletty.
	Rumpukuivaus alhaisessa lämmössä.
	Kuivaus narulla.
	Luokan III laite.

Ni-MH Li-ion

Koskee vain EU-maita

Käytetyillä sähkö- ja elektroniikkalaitteilla, paristoilla ja akuilla voi olla negatiivisia ympäristö- ja terveysvaikutuksia niissä käytettyjen haitallisten osien takia.

Alä hävitä sähkö- ja elektroniikkalaitteita tai akkuja kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita, paristoja ja akkuja koskevan EU-direktiivin ja sen perusteella laadittujen kansallisten lakien mukaan käytetyt sähkö- ja elektroniikkalaitteet, paristot ja akut on kierrätettävä toimittamalla ne erilliseen, ympäristönsuojelusäädösten mukaisesti toimivaan kierrätyspisteeseen.

Tämä on ilmaistu laitteessa olevalla ylive- detyn roska-astian symbolilla.

Älä altista akkua vedelle tai sateelle.

Älä polta akkuja.

Älä kytke akkua oikosulkuun.

Käyttötarkoitus

Laite on tarkoitettu vartalon pitämiseen lämpimänä kylmässä.

TURVAVAROITUKSET

⚠VAROITUS: Lue huolellisesti kaikki turvallisuusvaroitukset ja käyttöohjeet. Jos varoitusten ja ohjeiden noudattaminen laiminlyödään, seu-rauksena voi olla sähköisku, tulipalo ja/tai vakava vammautuminen.

Säilytä varoitukset ja ohjeet tule- vaa käyttöä varten.

Yleiset turvallisuusohjeet

• Tätä laitetta ei suositella käytettäväksi lasten, vajaakykyisten tai lämmön tunnetta aistimattomien, kuten verenkiertohäiriöistä kärsivien henkilöiden, toimesta.
• Älä käytä laitetta muulla kuin sille suunnitel-lulla tavalla.
• Älä koskaan käytä laitetta, kun sen sisäpuoli on märkä.
• Käytä pitkähihaista aluspaitaa, kun käytät laitetta. Älä käytä laitetta paljasta ihoa vasten.
• Mikäli tunnet olosi tavallisesta poikkeavaksi, kytke laite irti virransyötöstä ja irrota akku välittömästi.
• Älä anna virtajohdon jäädä puristuksiin. Vaurioitunut johto voi aiheuttaa sähköiskun.
• Mikäli havaitset mitä tahansa epänormaalia toimintaa, ota yhteys paikalliseen huoltoliikkeeseen korjausta varten.

• Älä aseta takkiin neuloja tai vastaavia teräviä esineitä. Ne voivat vahingoittaa sisäistä sähköjohdotusta.

• Säilytä hoito-ohjetarrat ja arvokilpi. Jos ne ovat lukukelvottomat tai häviävät, ota yhteys valtuutettuun huoltoliikkeeseen korjausta varten.

• Valitse tarkoitukseen soveltuva lämpötila-asetus käyttöympäristön mukaan jatkuvan käytön olettamuksella.
• Akkupakettia, akkupidikettä ja liittimiä ei saa päästää kastumaan pesun ja kuivauksen aikana.
• Yli 3 vuotiaat mutta alle 8 vuotiaat lapset voi- vat käyttää laitetta valvottuina ja säädin aina vähimmäislämpötilaan asetettuna.
• Älä pidä lämmityselementtiä samaa ihon osaa vasten pitkiä aikoja. Ihokosketuksessa pitkään oleva lämmityselementti voi aiheuttaa lieviä palovammoja jo suhteellisen pienessäkin lämpötilassa (40–60 °C).

- Lopeta kuumalta tuntuvan laitteen käyttö.

- Älä koskaan käytä laitetta nukkuessasi.

- Lämpöhalvauksen välttämiseksi kytke vaatteen lämpö pois, kun siirryt selvästi aiempaa lämpimämpään ympäristöön.

- Noudata vaatteen sisäpuolella olevaa merkin-tää ⚙tarkasti. Älä aseta vaatteeseen neuloja ulko- tai sisäpuolelta.

- Poista akut laitteesta ennen lataamista.

- Poista loppuun käytetyt akut laitteesta ja hävitä ne turvallisesti.

- Irrota akut ennen laitteen asettamista varastoon.

- Älä kytke syöttönapoja oikosulkuun.

- Säilytä laitetta paikassa, jossa lemmikit eivät pääse koskettamaan sitä.

Peseminen

• Kun peset laitetta, noudata sen hoito-ohjemerkintöjä.
• Ennen kuin puhdistat laitteen, poista akkupidike ja akkupaketti, aseta virtajohto akkutaskuun ja sulje kiinnitin.

Työskentelyalueen turvallisuus

- Pidä työskentelyalue puhtaana ja hyvin valaistuna. Sotkuiset ja pimeät tilat lisäävät onnettomuusriskiä.

Sähköturvallisuus

- Älä jätä laitetta sateeseen tai kosteisiin olo-suhteisiin. Laitteen sisään päässyt vesi voi lisätä sähköiskun vaaraa.

- Älä vahingoita virtajohtoa. Älä koskaan kanna tai vedä laitetta virtajohdosta tai irrota sitä pistorasiasta virtajohdosta vetämällä. Älä anna virtajohdon joutua kosketukseen kuumuuden, öljyn tai terävien reunojen kanssa.

- Älä liitä virtalähdettä USB-liitäntään. Muussa tapauksessa voi seurauksena olla tulipalovaara. USB-liitäntä on tarkoitettu vain pienjännitelaitteen lataukseen.

- Aseta USB-liitäntään aina suoja, kun pienjännitelaitteita ei ole latauksessa.

- Älä laita USB-virransyöttöliitäntään nauloja, johtoja jne. Muutoin seurauksena saattaa olla oikosulku, savuamista ja tulipalo.

• Älä käsittele virtajohtoa ja akkua märin tai rasvaisin käsin.
• Älä koskaan käytä laitetta, jos virtajohto tai liitin on vaurioitunut.
• Käytä aina Makitan määritysten mukaista akkupidikettä.
• Älä jätä mitään virtajohtoja irti kytketyiksi akkuvirran syötön aikana. Muussa tapauksessa pienet lapset voivat laittaa jännitteellisen johdon suuhunsa, jonka seurauksena on tapaturmia.
• Älä kytke akkupidikkeen liitintä muihin kuin Makitan määrittämiin laitteisiin.
• Huollata tuote pätevällä korjaajalla vain alku-peräisiä vastaavia varaosia käyttämällä. Näin varmistetaan, että tuotteen turvallisuus säilyy.
• Älä yritä muokata tai korjata laitetta tai akkupa-kettia muutoin kuin käyttö- ja ylläpito-ohjeissa on ohjeistettu.

Henkilöturvallisuus

- Pysyttele valppaana, tarkkaile mitä olet tekemässä ja käytä tervettä järkeä laitteen käytön aikana. Älä käytä laitetta väsyneenä tai huumeiden, alkoholin tai lääkityksen vai-kutuksen alaisena. Hetkellinenkin varomattomuus laitteen käytön aikana voi johtaa vakavaan henkilövahinkoon.

Joustavien lämmityslaitteiden käyttö ja huolto

• Älä käytä laitetta, jos se ei käynnisty ja sammu kytkimestä. Laite, jota ei voi ohjata kytkimellä, on vaarallinen, ja se täytyy korjata.
• Pidä huolta laitteesta. Tarkista osien eheys sekä kaikki muu sellainen, joka voi vaikuttaa toimintaan. Jos laite on vahingoittunut, korjauta se ennen käyttöä.
• Käytä laitetta näiden ohjeiden mukaisesti, ja ota myös huomioon työolosuhteet ja suoritettavan työn laatu. Laitteen käyttö tarkoituksiin, joihin sitä ei ole suunniteltu, voi aiheuttaa vaaratilanteen.
• Jos johtosulake on lauennut, vie laite valtuutettuun huoltoon korjattavaksi.
• Älä käytä laitetta taitettuna. Älä väännä laitetta.

Akkukäyttöisen työkalun käyttö ja hoito

1. Lataa akkua vain valmistajan määrittämällä laturilla. Tietylle akkupaketille sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään muun- tyyppisen akkupaketin yhteydessä.
2. Käytä sähkötyökaluja vain määritysten mukaisten akkujen kanssa. Muuntyyppisten akkujen käyttäminen voi aiheuttaa loukkaantumistai tulipalovaaran.
3. Kun akku ei ole käytössä, säilytä se erillään metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista ja muista pienistä metalliesineistä, jotka voivat yhdistää akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.

4. Akusta voi vuotaa nestettä, jos sitä käsitellään väärin. Vältä kosketusta. Jos nestettä pääsee iholle vahingossa, huuhtele iho vedellä. Jos nestettä pääsee silmiin, hakeudu lääkärin hoitoon. Ulos purkautunut akkuneste voi ärsyttää ihoa tai aiheuttaa palovammoja.

5. Älä käytä viallista tai muunneltua akkua tai työkalua. Vialliset tai muunnellut akut voivat toimia odottamattomasti aiheuttamalla tulipalo-, räjähdys- tai tapaturmavaaran.

6. Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Altistus tulelle tai yli 130 °C lämpötiloille voi aiheuttaa räjähdyksen.

7. Noudata kaikkia latausohjeita, äläkä lataa akkua tai työkalua ohjeissa määritettyjen lämpötilarajojen ulkopuolella. Väärin tai ohjeissa määritettyjen lämpötilarajojen ulkopuolella suoritettu lataus voi aiheuttaa akkuvaurion ja kasvattaa tapaturmavaaraa.

Akkupakettia koskevia tärkeitä turvaohjeita

1. Ennen akun käyttöönottoa tutustu kaikkiin laturissa (1), akussa (2) ja akkukäyttöisessä tuotteessa (3) oleviin varoitusteksteihin.
2. Älä pura tai peukaloi imuria akkupakettia. Se voi johtaa tulipaloon, ylikuumenemiseen tai räjähdykseen.
3. Jos akun toiminta-aika lyhenee merkittävästi, lopeta akun käyttö. Seurauksena voi olla ylikuumeneminen, palovammoja tai jopa räjähdys.
4. Jos akkunestettä pääsee silmiin, huuhtele puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon. Akkuneste voi aiheuttaa näön menetyksen.
5. Älä oikosulje akkua.
   (1) Älä koske akun napoihin millään sähköä johtavalla materiaalilla.
   (2) Vältä akun oikosulkemista äläkä säilytä akkua yhdessä muiden metalliesineiden, kuten naulojen, kolikoiden ja niin edelleen kanssa.
   (3) Älä aseta akkua alttiiksi vedelle tai sateelle.
   Oikosulku voi aiheuttaa virtapiikin, yli-kuumentumista, palovammoja tai laitteen rikkoontumisen.
6. Älä säilytä ja käytä työkalua ja akkupakettia paikassa, jossa lämpötila voi nousta 50 °C:een (122 °F) tai korkeammaksi.
7. Älä hävitä akkua polttamalla, vaikka se olisi pahoin vaurioitunut tai täysin loppuun kulunut. Avotuli voi aiheuttaa akun räjähtämisen.
8. Älä naulaa, leikkaa, purista, heitä tai pudota akkupakettia tai iske sitä kovia esineitä vasten. Tällaiset toimet voivat johtaa tulipaloon, ylikuumenemiseen tai räjähdykseen.
9. Älä käytä viallista akkua.

10. Sisältyviä litium-ioni-akkuja koskevat vaarallisten aineiden lainsäädännön vaatimukset. Esimerkiksi kolmansien osapuolten huolintaliikkeiden tulee kaupallisissa kuljetuksissa noudattaa pakkaamista ja merkintöjä koskevia erityisvaatimuksia. Lähetettävän tuotteen valmistelu edellyttää vaarallisten aineiden asiantuntijan neuvontaa. Huomioi myös mahdollisesti yksityiskohtaisemmat kansalliset määräykset Akun avoimet liittimet tulee suojata teipillä tai suojuksella ja pakkaaminen tulee tehdä niin, ettei akku voi liikkua pakkauksessa.

11. Kun akkupaketti on hävitettävä, poista se laitteesta ja hävitä se turvallisesti. Hävitä akku paikallisten määräysten mukaisesti.

12. Käytä akkuja vain Makitan ilmoittamien tuotteiden kanssa. Akkujen asentaminen yhteensopimattomiin tuotteisiin voi aiheuttaa tulipalon, liiallisen ylikuumenemisen, räjähdyksen tai akkunestevuotoja.
13. Jos laitetta ei käytetä pitkään aikaan, akku on poistettava laitteesta.
14. Akkupaketin lämpötila voi käytön aikana ja sen jälkeen nousta niin kuumaksi, että se voi aiheuttaa palovammoja tai lieviä palovammoja. Käsittele kuumia akkupaketteja huolellisesti.
15. Älä kosketa työkalun liitintä välittömästi käytön jälkeen, sillä se voi olla riittävän kuuma aiheuttamaan palovammoja.
16. Älä päästä lastuja, pölyä tai maata akkupaketin liittimiin, aukkoihin ja uriin. Se voi johtaa työkalun tai akkupaketin lämpenemiseen, syttymiseen, purkautumiseen tai toimintahäiriöön, mikä voi aiheuttaa palovammoja tai vammoja.
17. Ellei työkalu tue käyttöä korkeajännitelinjojen lähellä, älä käytä akkupakettia korkeajännitelinjojen lähellä. Se voi johtaa työkalun tai akkupaketin toimintahäiriöön tai rikkoutumiseen.
18. Pidä akku poissa lasten ulottuvilta.

SÄILYTÄ NÄMÄ OHJEET.

⚠HUOMIO: Käytä vain alkuperäisiä Makita-akkuja. Muiden kuin aitojen Makita-akkujen, tai mahdollisesti muutettujen akkujen käyttö voi johtaa akun murtumiseen ja aiheuttaa tulipaloja, henkilö- ja omaisuusvahinkoja. Se mitätöi myös Makita-työkalun ja -laturin Makita-takuun.

Vihjeitä akun käyttöiän pidentämiseksi

1. Lataa akku ennen kuin se purkautuu täysin. Lopeta aina työkalun käyttö ja lataa akku, jos huomaat työkalun tehon vähenevän.
2. Älä koskaan lataa uudestaan täysin ladattua akkua. Ylilataaminen lyhentää akun käyttöikää.
3. Lataa akku huoneen lämpötilassa välillä 10 °C - 40 °C. Anna kuuman akun jäähtyä ennen lataamista.
4. Irrota akkupaketti työkalusta tai laturista, kun sitä ei käytetä.
5. Lataa akkupaketti, jos et käytä sitä pitkään aikaan (yli kuusi kuukautta).

OSIEN KUVAUS

▶ Kuva1

1 Virtapainike 2 Akkutasku
3 Litin --

Valinnainen lisävaruste

▶ Kuva2

1 CXT-akkupakkauksen akkupidike	2 LXT-akkupakkauksen akkupidike
3 Akku BL1055B (Maakohtainen)	4 CXT-akkupakkaus (10,8 V - enintään 12 V)
5 LXT-akkupakkaus (14,4 V / 18 V)	-

ASENNUS

Akun lataaminen

Akkupidikkeen kanssa käytettävät akkupaketit Katso akun latausohjeet laturin käyttöohjeista.

BL1055B-akku

Avaa USB-portin kansi. Liitä akku ja verkkomuuntaja ADP07 (ei mukana) tai muu yleinen USB-laturi akun mukana toimitetulla USB-johdolla. Yleisen USB-laturin suositeltu lähtöteho on 5 V / 3 A tai alempi. Liitä sen jälkeen verkkomuuntaja ADP07 pistorasiaan. Kun lataaminen on päättynyt, akun täyden kapasiteetin merkkivalo syttyy ja tietyn ajan kuluttua sammu. Irrota verkkomuuntaja ja irrota USB-johto ja sulje sitten kansi.

▶ Kuva3: 1. ADP07-verkkomuuntaja 2. BL1055B-akku 3. Kansi 4. USB-kaapeli

Merkkivalojen merkitys

Merkkivalot Jäljellä oleva			kapasiteetti
Palaa Pois	päältä Vilkkuu
(Valot sammuvat määrätyn ajan kuluttua.)			100 %(Lataus on päättynyt)
			50% – 100%
			25% – 50%
			Alle 25%

Akun asentaminen ja irrottaminen

Vain akkupidikkeen kanssa käytettävää akkupakettia käytettäessä

AHUOMIO: Sammuta laite aina ennen akun asentamista tai irrottamista.
⚠HUOMIO: Pidä akkupidikkeestä ja akusta tiukasti kiinni akun asentamisen tai irrottamisen aikana. Jos akku tai akkupidike putoaa käsistäsi, ne voivat vaurioitua ja/tai aiheuttaa tapaturmia.

Akkupaketti asetetaan paikalleen sovittamalla akku- paketin kieleke rungon uraan ja työntämällä se sitten paikalleen. Työnnä se pohjaan asti niin, että kuulet sen napsahtavan paikoilleen. Jos näet kuvan mukaisen punaisen ilmaisimen, lukitus ei ole täysin pitävä.

Irrota akku painamalla akun etupuolella olevaa painiketta ja vetämällä akku ulos akkupidikkeestä.

▶ Kuva4: 1. Punainen merkkivalo 2. Painike
3. Akkupaketti 4. Akkupidike

⚠HUOMIO: Työnnä akku aina pohjaan asti, niin että punainen ilmaisin ei enää näy. Muussa tapauk- sessa akku voi pudota akkupidikkeestä ja aiheuttaa käyttäjään tai sivullisiin kohdistuvia henkilövahinkoja.
⚠HUOMIO: Älä käytä voimaa akun asennuk- sessa. Jos akku ei asetu paikalleen helposti, se on väärässä asennossa.

Akkutasku

Akkua voidaan säilyttää akkutaskussa. Kytke virtajoh- don liitin akkuun. Aseta sitten akku akkutaskuun ja sulje kiinnitin.

▶ Kuva5: 1. Virtajohto 2. Liitin 3. Akkutasku

HUOMAA: Akkupidikettä (akkupaketin kanssa) ei voi säilyttää akkutaskussa.

Akkupidikkeen kiinnitys

Voit ripustaa akkupidikkeen vyöhösi. Kiinnitä hihna hihnareikään ja kiinnitä akkupidike siihen sen tahattoman putoamisen välttämiseksi.

1. Syötä liitin akkutaskun reiän läpi ja vedä se läpi aluspaidan sisäpuolelle.
   ▶ Kuva6: 1. Virtajohto 2. Reikä 3. Akkutasku 4. Liitin
2. Kiinnitä akkupidikkeen vyökoukku lantiovyöhön. Liitä virtajohdon liitin akkupidikkeeseen.
   ▶ Kuva7: 1. Vyökoukku 2. Akkupidike 3. Vyötärövyö 4. Virtajohto

Akkupidikkeessä on liukuestetoiminto. Kun akkupidike irrotetaan vyöstä, vedä akkupidikettä ylös painamalla samanaikaisesti vapautuspainiketta.

▶ Kuva8: 1. Vapautuspainike

TOIMINTOJEN KUVAUS

Virtapainike

Kun haluat kytkeä aluspaidan päälle, kytke kaikki johdot ja paina akun tai akkupidikkeen virtapainiketta pitkään. Katkaise virta painamalla aluspaidan virtapainiketta pitkään.

HUOMAA: Akkupidikkeen tehotason merkkivaloa ei käytetä aluspaidan kanssa. Aluspaitaa käytettäessä vain tehotason merkkivalo 4 syttyy.

▶ Kuva9: 1. Virtapainike 2. Tehotason merkkivalot

HUOMAA: Akku ja akkupidike kytkeytyvät automaattisesti pois päältä noin 1 tunnin kuluttua aluspaidan virran katkaisemisesta.

Lämpötilan säätö

⚠HUOMIO: Aseta jatkuvassa käytössä lämpötila-asetus "pienelle" (siniselle). Jos aluspaita ylikuumenee, se voi aiheuttaa toimintahäiriön ja vammoja.

Lämpötila-asetuksia on kolme (suuri, keskitaso ja pieni). Kun kytket aluspaidan päälle, lämpötila-asetus on "pieni". Aina kun virtapainiketta painetaan, lämpötila-asetus muuttuu kuvan mukaisesti. Virtapainikkeen väri ilmaisee käytössä olevan asetuksen.

▶ Kuva10: 1. Sininen: "pieni" 2. Punainen: "suuri" 3. Valkoinen: "keskitaso"

Akun jäljellä olevan varaustason ilmaisin

HUOMAA: Ilmoitettu kapasiteetti voi erota hieman todellisesta käyttöolosuhteiden ja -lämpötilan mukaan.

Vain akkupidikkeen kanssa käytettävää (merkkivalollista) akkupakettia käytettäessä

Painamalla tarkistuspainiketta saat näkyviin akun jäljellä olevan varauksen. Merkkivalot palavat muutaman sekunnin ajan.

▶ Kuva11: 1. Merkkivalo 2. Tarkistuspainike

Merkkivalojen merkitys

Merkkivalot Jäljellä oleva			kapasiteetti
Palaa Pois	päältä Vilkkuu
			75% – 100%
			50% – 75%
			25% – 50%
			Alle 25%
(Vain LXT-akut)			Lataa akku.
(Vain LXT-akut)			Akussa on saattanut olla toimintahäiriö.

HUOMAA: Vain LXT-akut:

Ensimmäinen (vasemmanpuoleisin) merkkivalo vilkkuu, kun akun suojausjärjestelmä on toiminnassa.

BL1055B-akku

Paina virtapainiketta, kun BL1055B-akku on kytketty irti. Akkukapasiteetin merkkivalo palaa muutaman sekunnin ajan.

▶ Kuva12: 1. Virtapainike 2. Akkukapasiteetin merkkivalot

Merkkivalojen merkitys

Merkkivalot Jäljellä oleva			kapasiteetti
Palaa Pois	päältä Vilkkuu
			50% – 100%
	[807B]		25% – 50%
	[HHZK]		10% – 25%
			Alle 10%
	[206T]		Akun epänormaali tila

Akun suojausjärjestelmä

Laite ei toimi jos jäljellä oleva akkukapasiteetti on liian alhainen. Kun kytket laitteen päälle, lämmitysosat alkavat saada virtaa, mutta virransyöttö lakkaa pian. Irrota tässä tilanteessa akkupaketti ja lataa se.

USB-laitteiden liitäntä

HUOMIO: Liitä ainoastaan USB-virtaliitännän nssa yhteensopivia laitteita. Muussa tapauk-ssa seurauksena voi olla toimintahäiriö.

HUOMAUTUS: Ennen kuin liität USB-laitteen, varmuuskopioi aina USB-laitteessa olevat tiedot. Muussa tapauksessa voi seurauksena olla tietojesi häviäminen.

HUOMAUTUS: Akkupidike ja BL1055B-akku eivät ehkä syötä virtaa tietyille USB-laitteille.

HUOMAUTUS: Irrota USB-kaapeli ja sulje kansi, kun liitäntä ei ole käytössä tai lataus on päättynyt.

HUOMAA: Todellinen antovirta vaihtelee kytketyn USB-laitteen mukaan.

HUOMAA: Akkuvirtaa kulutetaan, kun virtapainike on päällä. Kytke tuote aina pois päältä käytön loputtua.

HUOMAA: Jos lataat useita USB-laitteita peräkkäin, odota noin 10 sekuntia kunkin latauksen päätyttyä ennen kuin alat ladata seuraavaa laitetta.

Akkupidikettä (akulla) ja BL1055B-akkua voi käyttää USB-laitteiden ulkoisena virtalähteenä.

1. Avaa kansi ja liitä USB-kaapeli (ei toimiteta mukana) USB-liitäntään. Liitä sitten kaapelin toinen pää laitteeseen.
2. Aloita lataaminen:

— Kun käytössä on akkupidike (ja akku), pidä virta-painiketta painettuna, kunnes tehotason merkkivalot syttyvät. Akku antaa 5 V:n ja 2,4 A:n DC-virtaa.

Akkupidike (ja akku)

▶ Kuva13: 1. Virtapainike 2. USB-liitäntä
— Kun käytössä on BL1055B-akku, paina virtapainiketta. Akku antaa 5 V:n ja 1,5 A:n DC-virtaa.

BL1055B-akku

▶ Kuva14: 1. Virtapainike 2. USB-liitäntä

KUNNOSSAPITO

HUOMIO: Varmista aina ennen tarkastusta tai nnossapitotoimia, että aluspaita on sammu- tu ja akkupaketti irrotettu.

HUOMIO: Jos aluspaita ei kytkeydy päälle tai havaitset mitä tahansa vikoja täyteen ladatun kupaketin kanssa, puhdista akkupidikkeen ja kupaketin liitännät. Jos aluspaita ei edelleen- in toimi oikein, lopeta sen käyttö ja ota yhteys tuutettuun huoltoliikkeeseen.

HUOMAUTUS: Älä koskaan käytä bensiiniä, ohenteita, alkoholia tai tms. aineita. Muutoin pinta voi halkeilla tai sen värit ja muoto voivat muuttua. Muutoin laitteeseen voi tulla värjäytymiä, muodon vääristymiä tai halkeamia.

Tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN takaamiseksi korjaukset, muut huoltotyöt ja säädöt on teetettävä Makitan valtuutetussa huoltopisteessä Makitan varaosia käyttäen.

Aluspaidan puhdistus

• Irrota akku ja akkupidike aluspaidasta ennen pesua.
• Noudata pesuohjeita.
• Älä pese aluspaitaa muiden vaatteiden kanssa. Muussa tapauksessa väri saattaa haalistua tai värjätä muita vaatteita.
• Käytä pesupussia koneellisessa pesussa.
• Älä käytä pehmennintä.
• Käytä vain neutraalia pesuainetta.
• Poista aluspaita pesukoneesta heti, kun pesuoh-jelma on valmis.
• Varmista ennen pesemistä, että liitin on akkutaskussa, ja sulje akkutaskun vetoketju.

LISÄVARUSTEET

HUOMIO: Seuraavia lisävarusteita tai lait- ta suositellaan käytettäväksi tässä ohjeessa vatun Makita-työkalun kanssa. Muiden lisäva- teiden tai laitteiden käyttö voi aiheuttaa henkilö- ninkoja. Käytä lisävarusteita ja -laitteita vain niiden tttötarkoituksen mukaisesti.

Jos tarvitset apua tai yksityiskohtaisempia tietoja seu-raavista lisävarusteista, ota yhteys paikalliseen Makitan huoltoon.

• Akkupidike
  • Aito Makitan akku ja laturi

HUOMAA: Jotkin luettelossa mainitut varusteet voivat sisältyä työkalun toimitukseen vakiovarusteina. Ne voivat vaihdella maittain.

LISÄOHJEITA AKULLE BL1055B

Maakohtainen

Tekniset tiedot

Nimellisjännitteen kapasiteetti (sisäinen akku)	D.C. 10,8 V (16,75 Ah)
Latausaika 5 V / 1,0 A: 14	tuntia5 V / 1,5 A: 12 tuntia5 V / 2,4 A: 10 tuntia

Tätä akkua voidaan käyttää seuraavien Makitan tuule-tintakkien/-liivien ja lämmitettävän takin/liivin/peitteen/aluspaidan kanssa.

▶ Kuva15

Ryhmä Malli

A Tuuletintakki/liivi:DFV210, DFJ206, DFJ207, DFJ210, DFJ211,DFJ212, DFJ213, DFJ214, DFJ216, DFJ304,DFJ305, DFJ310, DFJ311, DFJ405, DFJ407,DFJ410, DFJ411, DFJ416Lämmitetty takki/liivi/peite:CV102D, DCV202, CJ105D, CJ106D, DCJ205,DCJ206, CB100D, DCB200

B Tuuletintakki/liivi:DFJ212A, DFJ213A, DFJ214A, DFJ216A,DFJ312A, DFJ416A, DFV210A, DFV214A,DFV215ALämmitettävä aluspaita:DCX200, DCX201

BRĪDINĀJUMS
