Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja mukana toimitetut turvallisuusohjeet. Menet-

tele niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

Tekniset termit

Seuraavien termien tunteminen on tärkeää käyttöohjeiden ymmärtämiseksi. Tässä käyttöohjeessa käytetään lihavoituja teknisiä termejä.

Puhdas vesi – raakavesi, vesijohtovesi, kaupunkivesi Ioninvaihtosuodatin – WSO, pehmennyslaitteisto

Pehmennetty vesi – pehmeä vesi

Käänteisosmoosi (RO) – käänteisosmoosi

Konsentraatti – käänteisosmoosissa syntyvä jätevesi, joka sisältää runsaasti suoloja ja kivennäisaineita

Permeaatti – osmoosivesi, demineralisoitu vesi, vesi, josta suolat on poistettu täysin

Käyttövesi – biologisesta vedenpuhdistamosta peräisin oleva vesi

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkai-ta kierrätettäviä materiaaleja tai rakenneosia ku-ten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitetyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laiteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH

Ympäristönsuojelua koskevat täydentävät ohjeet

Huolehdi siitä, ettei moottoriöljyä, lämmitysöljyä, dieselia tai bensiiniä pääse ympäristöön. Suojaa maaperä ja hävitä jäteöljy ympäristöystävällisesti.

Turvaohjeet

Seuraavat voivat aiheuttaa käyttäjälle ja muille henkilöille vaaroja virheellisen käytön tai väärinkäytön yhteydessä:

• suuri vedenpaine

- korkea sähköjännite

- puhdistusaineet

Henkilöitä, eläimiä ja esineitä uhkaavien vaarojen välttämiseksi seuraavat asiakirjat on luettava ennen laitteen ensimmäistä käyttöä:

• tämä käyttöohje ja kaikki turvaohjeet

- asiaankuuluvat kansalliset lainsäätäjän määräykset

- turvaohjeet, jotka on toimitettu käytettävien puhdistusaineiden mukana

Varmista, että

- olet itse ymmärtänyt kaikki ohjeet

- kaikille laitteen käyttäjille on tiedotettu ohjeista ja että he ovat ymmärtäneet ne

Kaikkien asennukseen, käyttöönottoon ja käyttöön osallistuvien henkilöiden on

- oltava asianmukaisesti pätevöityneitä

- tunnettava tämä käyttöohje ja noudatettava sitä

- tunnettava asiaankuuluvat määräykset ja noudatettava niitä

Huolehdi siitä, että itsepalvelukäytössä kaikille käyttäjille tiedotetaan seuraavista selvästi näkyvillä ohjekilvillä:

- mahdolliset vaarat

- turvalaitteet

- laitteen käyttö

ΔVAARA

Kuumien laitteen osien aiheuttama palovammojen vaara

Kosketa laitteen osia, kuten pumppuja ja moottoreita, vasta jäähtymisen jälkeen.

△VAROITUS

Loukkaantumisvaara

Älä käytä laitetta, jos sen lähistöllä on henkilöitä, joilla ei ole asiaankuuluvia suojavaatteita.

Tarkasta laite ja varusteet, kuten esim. korkeapaineletku, korkeapainepistooli ja turvalaitteet, ennen jokaista käyttöä niiden asianmukaisen kunnon ja käyttöturvallisuuden varalta. Älä käytä vaurioitunutta laitetta. Vaihda vaurioituneet osat välittömästi.

Käytä vain valmistajan suosittelemia korkeapaineletkuja, varusteita ja liitäntöjä.

Määräykset ja ohjesäännöt

- Noudata nestesuihkuttimia koskevia kansallisia määräyksiä, joita sovelletaan käyttömaassa.

- Noudata sähköasennuksia koskevia kansallisia määräyksiä, joita sovelletaan käyttömaassa.

- Noudata käyttömaassa sovellettavia kansallisia onnettomuudentorjuntamääräyksiä. Tarkastuta laitteisto vuosittain ja säilytä tarkastuksen kirjallinen tulos.

- Huoltotöitä ja korjauksia saavat suorittaa ainoastaan koulutetut KÄRCHER-asiakaspalveluasentajat tai asentajat, jotka KÄRCHER on valtuuttanut.

Vaarallisuusasteet

⚠ VAARA

- Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuo-lemaan.

⚠️VAROITUS

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiin-vamman tai voi johtaa kuole-maan.

⚠️VARO

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Laitteessa olevat symbolit

△VAROITUS

Korkean sähköjännitteen aiheuttama vaara.

Anna vain sähköalan ammattilaisten suorittaa työt sellaisten laitteen osien parissa, jossa on tällainen merkintä.

ΔVAARA

Korkean lämpötilan aiheuttama palovammojen vaara.

Älä koske tällä tavalla merkittyihin pintoihin.

Kuulosuojaimet

Laitteen äänenpainetaso on enintään 80 db(A). Normaalisti ei siksi tarvita kuulosuojaimia.

Melutaso voi nousta puhdistettaessa ääntä vahvistavia osia. Käytä siksi tässä tapauksessa soveltuvia kuulosuojaimia.

Poiskytkentä hätätilanteessa

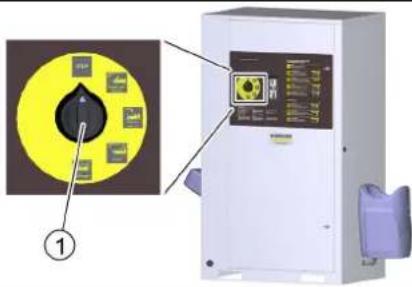

1. Käännä ohjelman valintakytkin asentoon "STOP".

①Ohjelman valintakytkin

Työpaikka

• Käyttökenttään laitetaan kolikoita ja sitten valitaan pesuohjelma.
• Puhdistus suoritetaan korkeapainepistoolilla, pesu-harjalla ja tehovaahtosuuttimella.

ΔVAARA

Loukkaantumisvaara, palovammojen vaara

Ota laite käyttöön vain suljetun kotelon kanssa.

- Vain koulutetulla henkilöstöllä saa olla pääsy laitteen sisätilaan huoltotöitä varten. Oven on oltava kiinni, kun laitetta käytetään.

Määräystenmukainen käyttö

Tätä itsepalvelupesulalaitetta käytetään moottoriajoneuvojen ja perävaunujen puhdistamiseen vedellä ja lisätyillä puhdistusaineilla.

Käyttötarkoituksen vastaista ja siksi kiellettyä on seuraavien kohteiden puhdistaminen:

• ihmiset ja eläimet.
  Korkeapaineisen vesisuihkun aiheuttama loukkaantumisvaara on huomattava.
• irtonaiset esineet.
  Korkeapaineinen vesisuihku voi singota irtonaisia esineitä pois ja ne voivat vahingoittaa muita esineitä tai ihmisä.

Käyttövesiverkosta erottamista varten laitteiston ja käyttövesiverkon väliin on asennettava luokan 5 verkkoerotin. Lisäksi on noudatettava paikallisesti voimassa olevia määräyksiä.

HUOMIO

Likainen vesi johtaa ennenaikaiseen kulumiseen tai kerrostumlin laitteessa.

Syötä laitteeseen vain puhdasta vettä tai kierrätettyä vettä, joka ei ylitä seuraavia raja-arvoja:

• pH-arvo: 6,5...9,5

- Sähkönjohtavuus: Puhtaan veden johtavuus + 1200 μS/cm, enimmäisjohtavuus 2000 μS/cm

- Laskeutuvat aineet (näytetilavuus 1 l, laskeutumisaika 30 minuuttia): < 0,5 mg/l

• Suodatettavat aineet: < 50 mg/l, ei hankaavia aineita

• Hillivedyt: < 20 mg/l

• Sulfaatti: < 240 mg/l

• Kalsium: < 200 mg/l

- Kokonaiskovuus: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Rauta: < 0,5 mg/l

• Mangaani: < 0,05 mg/l

• Kupari: < 2 mg/l

Laitteistot, joissa ei ole jäälymisenestoa, on poistettava käytöstä, kun pakkasta on odotettavissa.

Laitteistot, joissa on jäätymisenesto, ovat pakkasenkestäviä -20 °C:een lämpötilaan asti kohdassa "Jäätymisenesto" määritetyissä olosuhteissa, ja ne on poistettava käytöstä alhaisemmissa lämpötiloissa.

VAARA

Turvallisuussyistä suosittelemme pääsääntöisesti käyttämään laitetta vain vikavirtasuojakytkimen (enint. 30 mA) kautta.

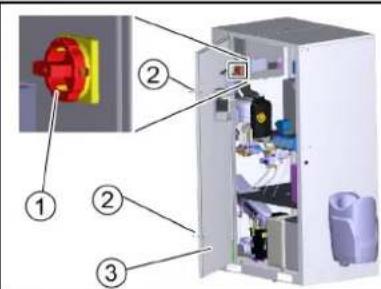

Käyttöönotto

1. Kytke rakennuksen puoleinen jännitteensyöttö päälle.

2. Avaa rakennuksen puoleinen veden sulkuventtiili.

3. Avaa lukot.

1. Avaa ovi.

2. Käännä laitekytkin asentoon 1/ON.

3. Sulje ovi.

Käyttö

Pesuohjelmat

Aktiivinen pesuohjelma valitaan pesuohjelman valintakytkimellä.

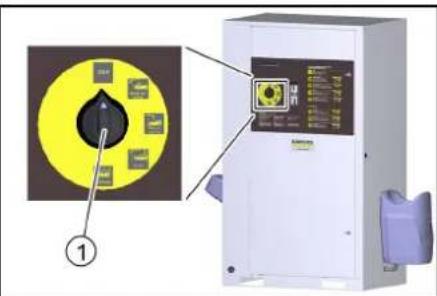

① Pesuohjelman valintakytkin

STOP

Ohjelma keskeytyy.

Perusasento. Puhdistustyökalut työkalunpitimissä

Ohje: Toiminto "STOP" on aktiivinen kaikissa kytkin-asennoissa ilman pesuohjelmaa.

Tehovaahto (vain kolmen työkalun mallissa)

Liuottaa sitkeän lian.

Vesi, johon on lisätty erityistä puhdistusainetta.

Korkeapainesuihkun etäisyys vähintään 80 cm.

Vanteen tehovaahto (lisävaruste, vain kolmen

työkalun mallissa)

Liuottaa jarrujäämiä.

Vesi, johon on lisätty erityistä puhdistusainetta

Vaikutusaika enintään 2 minuuttia. Käytä ennen auton pesua ja vain pinnoitetuille tai maalatuille vanteille.

Korkeapainepesu

Karkean lian poistamiseen.

Vesi ja puhdistusaine.

Korkeapainesuihkun etäisyys vähintään 30 cm.

Vaahtopesu

Maalipinnan perusteellinen puhdistus aktiivisella vaah-dolla.

Käytä pesuharjaa vain ohjelman ollessa käynnissä ja vain korkeapainepesun jälkeen.

Huuhtelu

Puhdasta, kylmää vettä shampoo ja vaahdon huuhtelemiseen.

Korkeapainesuihkun etäisyys vähintään 50 cm.

Kuumavaha

Lämmin vesi ja maalipinnan konservointi.

Käytä vasta huuhtelun jälkeen.

Korkeapainesuihkun etäisyys vähintään 80 cm.

Hyöntelspesu (lisävaruste)

Hyönteisten jäämien liuottaminen.

Vettä ja hyönteispuhdistusainetta.

Korkeapainesuihkun etäisyys vähintään 30 cm.

Lian tehoirroitus (lisävaruste)

Sitkeän lian poistaminen.

Vesi, johon on lisätty erityistä puhdistusainetta. Korkeapainesuihkun etäisyys vähintään 30 cm.

Kuivausvaha (lisävaruste)

Tahraton kuivaus.

Demineralisoitu vesi ja kiiltokuivausaine.

Korkeapainesuihkun etäisyys vähintään 80 cm.

Käytön kulku

1. Käännä ohjelman valintakytkin halutun pesuohjelman kohdalle.

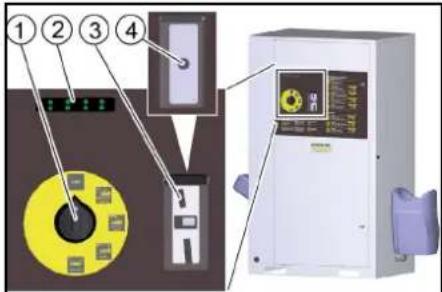

① Ohjelman valintakytkin
② Jäljellä olevan arvon näyttö (lisävaruste)
③ Kolikkoaukko
④Käynnistyspainike

1. Laitteiston mallista riippuen aseta kolikko laittee-seen tai paina käynnistyspainiketta.

Huomautus

Käynnissä olevan pesuohjelman aikana puhdistustyökalun suuttimesta tulee vettä, vaikka korkeapainepistooli ei ole käytössä. Jäätymisestotoiminnon vuoksi korkeapainepistooli ei sulkeudu kokonaan.

Yhden työkalun malli

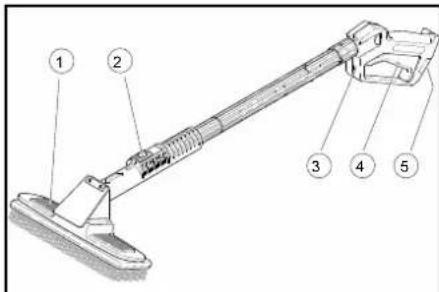

1. Jos haluat puhdistaa korkeapainesuihkulla, paina lukitusvipua, vedä puhdistusharjaa taaksepäin ja lu-kitse se paikalleen.

①Puhdistusharja
②Lukitusvipu
③Korkeapainepistooli
④Rajoitusvipu
⑤Turvalukitus

1. Jos haluat puhdistaa puhdistusharjalla, paina lukitusvipua, työnnä puhdistusharjaa eteenpäin ja lukitse se paikalleen.
2. Vapauta varmistin.
3. Vedä laukaisinvivusta.

2 työkalun malli

Tässä mallissa korkeapainepistooli ja puhdistusharja ovat erillisinä työkaluina.

Kolmen työkalun malli

Tässä on 3 erillistä työkalua:

• Korkeapainepistooli
• Puhdistusharja
  • Tehovaahtosuutin

Pesuaika

• Kun kolikko on asetettu tai käynnistyspainiketta painettu, pesuaika alkaa.
• Jäännösarvon näyttö näyttää jäljellä olevan pesuarvon.

Huomautus: Pesuaika kuluu myös ohjelman valintakyt-kimen "STOP"-asennossa. Jos pesuajan aikana asetetaan lisää kolikoita, ne rekisteröidään ja lisätään nykyiseen pesuaikaan.

Puhdistusaineiden valmistelu

HUOMIO

Soveltumattomat puhdistusaineet voivat vaurioittaa laitteistoa ja puhdistettavaa kohdetta.

Käytä vain puhdistusaineita, jotka KÄRCHER on hyväksynyt. Noudata puhdistusaineiden mukana toimitettuja annostelusuositusta ja ohjeita. Käytä puhdistusaineita säästelläästi ympäristön suojelemiseksi.

⚠VAARA

Puhdistusainelden aslaton käsittely vol vaarantaa terveytesi.

Lue ja ota ennen käyttöä huomioon kaikki puhdistusaineiden mukana toimitetut turvallisuus- ja käyttöohjeet. Käytä niissä määrättyä suojavaatetusta/suojavarustusta.

1. Avaa laitteen ovi.
2. Aseta puhdistusainekanisterit laitteeseen.

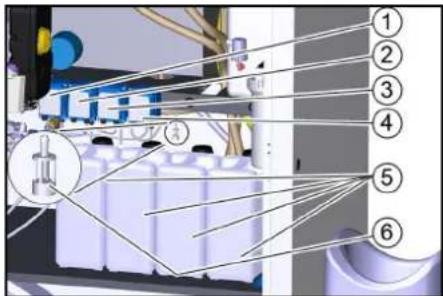

①Annostelupumppu 1 (keltainen)
②Annostelupumppu 2 (punainen)
③Annostelupumppu 3 (vihreä, lisävaruste)
④ Annostelupumppu 4 (lisävaruste)
⑤Puhdistusainekanisterit
⑥ Puhdistusaineen imusuodatin

Huomautus

Annostelupumput ja puhdislusaineen imusuodattimet on varustettu värimerkinnöillä.

1. Laita annostelupumppuihin kuuluvat puhdistusaineen imusuodattimet alla olevassa taulukossa annetun kohdistuksen mukaisesti puhdistusainekanistereihin. Työnnä letkua niin pitkälle, että suodattimet ovat kanisterin pohjalla.

Annostelu-pumppu	Pesuohjelma
1 (keltai-nen)	Korkeapainepesu RM 806
1 (keltai-nen)	Vaahtopesu RM 806
2 (punai-nen)	Kuumavaha RM 820
3* (vihreä) Hyönteispesu RM 806
3* (vihreä) Lian tehoirroitus RM 806
4* (vihreä) Tehovaahto RM 838
4* (valkoi-nen)	Vanteen tehovaahto RM 802
4* (punai-nen)	Kuivausvaha RM 821

* Lisävaruste

Annostelupumpun ilmaaminen

1. Valitse ohjelman valintakytkimellä ohjelma, jossa käytetään kyseistä puhdistusainetta.
2. Käytä pesuohjelmaa, kunnes imuletkussa ei ole kuplia.

Pehmenninsuolan lisääminen (vain jos lisävarusteena ioninvaihtosuodatin)

HUOMIO

Toimintahäiriöt mahdollisia

Vääränlainen suola voi aiheuttaa häiriöitä ioninvaihtosuodattimen toiminnassa.
Käytä ainoastaan luvussa "Tarvikkeet" ilmoitettua peh- menninsuolaa tabletteina.

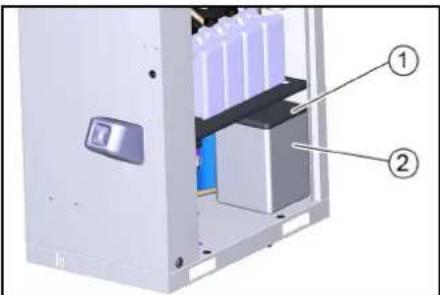

1. Irrota suolasäiliön korkki.

①Kansi
② Suolasäiliö

1. Täytä suolasäiliö täyteen pehmenninsuolaa.

2. Kiinnitä suolasäilion korkki.

Huomautus

Tyhjä suolasäiliö aiheuttaa häiriön. Täytä suolasäiliö viimeistään silloin, kun suolasäiliössä näkyy vettä kannen poistamisen jälkeen.
Suolan kulutus ei lisäänny, kun suolasäiliö on täysin täynnä.
Oikein toimivassa järjestelmässä suolan kulutus on va- kio suhteessa vedenkulutukseen.
Suosittelemme suolan ja veden kulutuksen dokumentintia käyttöpäiväkirjaan.

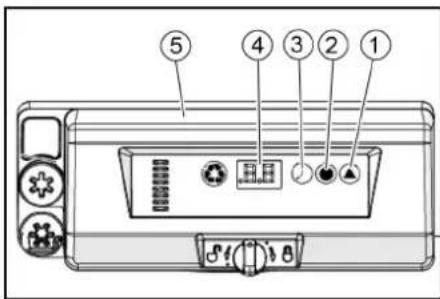

Ioninvalhtosuodattimen BA 42 ja BA 65 asetukset

① Kovuuspainike
② Suolapainike
③ Aikapainike
④ Näyttö
⑤ Ioninvaihtosuodattimen ohjauspää

Regenerointijakson asettaminen

1. Paina emäksenvaihtimen ohjauspään kovuuspainiketta toistuvasti, kunnes haluttu aikaväli näkyy näytössä.

0	Pois käytöstä
0,3	Regenerointi 8 tunnin välein
0,5	Regenerointi 12 tunnin välein
1...30	Regenerointi X päivän välein

Huomautus

Tehdasasetus on 0 / Pois käytöstä. Huoltoteknikon on säädettävä asetus paikallisten olosuhteiden mukaiseksi, kun laite asennetaan.

Suolalluoksen annostelun asettaminen

Huomautus

Asettamisen aikana näytössä näkyy annostusmäärä ki- logrammoina.

1. Paina suolapainiketta toistuvasti, kunnes näytössä näkyy haluttu suolaliuoksen annostus.

Ohjeasetus

BA 42: 2,5 kg

BA 65: 4,5 kg

Kellonajan säätäminen

Huomautus

Säätämisen yhteydessä valitaan senhetkinen tunti. Minuutit nollataan syöttöhetkellä.
1. Paina aikapainiketta toistuvasti, kunnes senhetkinen tunti näkyy näytössä.

Ohjaus

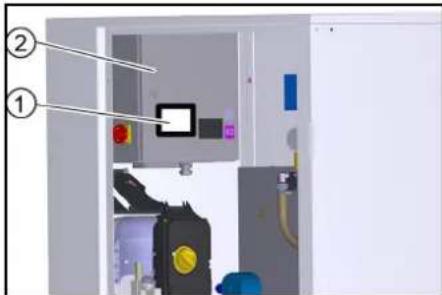

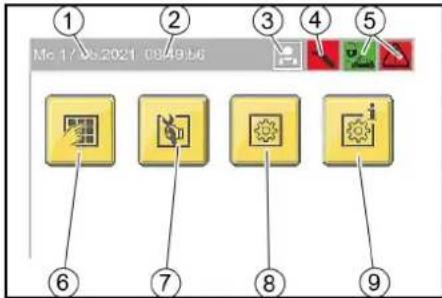

Kosketusnäyttö on asennettu yksikön sisällä olevaan sähkökaappiin.

① Kosketusnäyttö
② Sähkörasia

Seuraavat toiminnot näkyvät käynnistysvalikossa.

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ Mio 17/06.2021 08:49:56

Käynnistysvalikko

①Päivämäärä
② Kellonaika
③ Kirjautunut käyttäjä
④ Huoltotarve
⑤Toimintatilan symbolit
⑥Valikkopainike "Washing"
⑦Valikkopainike "Service" (vain huoltohenkilöstölle, jolla on salasana)
⑧ Valikkopainike "Settings"
⑨Valikkopainike "General Info"

Toimintatilan symbolit

Laitteisto auki

Laitteisto suljettu

Laitteisto kunnossa

Tapahtuma olemassa

Häiriöitä ilmennyt

Käyttäjän symbolit

Operator

Owner

Service

Asetuksen muuttaminen

1. Paina Muuta asetus -painiketta sen ominaisuuden vieressä, jota haluat muuttaa.

Asetuksen vaihtopainike

Valintaikkuna avautuu halutun asetuksen valitse-mista varten, tai näppäimistö avautuu halutun arvon syöttämistä varten.

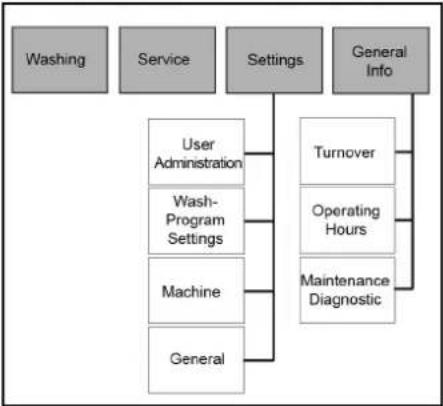

Valikon yleiskatsaus

Valikko Washing

Järjestelmän senhetkinen toimintatila näkyy valikossa Washing.

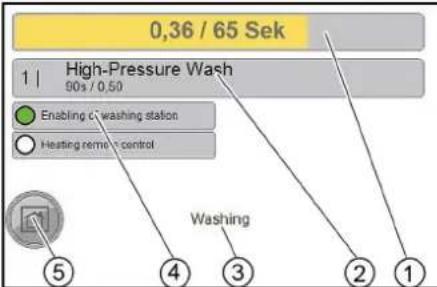

①Summa (määrä) / jäljellä oleva pesuaika
②Käynnissä oleva pesuohjelma Pesuarvokohtainen käyntiaika / yhtä pesuarvoa vastaava (raha)määrä
③ Valikkokohdan nimi
④ Näyttö: Laitteisto auki (vihreä) tai laitteisto suljettu (punainen)
⑤Aloitussivupainike lyhyt painallus – hyppää yhden valikkotason taak-sepäin pitkä painallus – hyppää takaisin aloitusvalikkoon

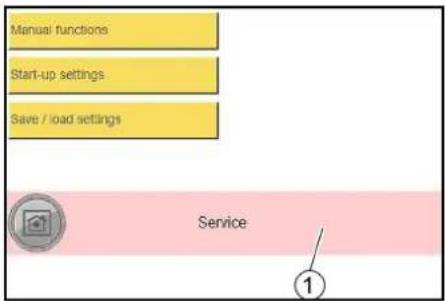

Valikko Service

Valikko Service on vain asiakaspalvelun käytettävissä.

Valikko Settings

Laitteiston toimintaparametrit asetetaan valikossa Settings.

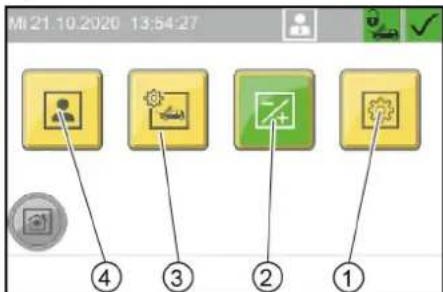

MI 21.10.2020 13:54:27 ① ② ③ ④

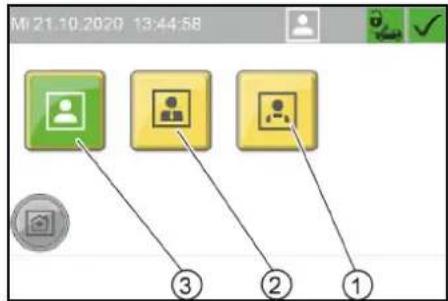

Käyttäjäryhmä valitaan User Administration-valikosta. Eri käyttäjäryhmillä on erilaiset käyttöoikeudet

Mi 21:10.2020 13:44:58 ③ ② ①

Käyttäjäryhmiä "Owner" ja "Service" valittaessa on an- nettava koodi.

Huomautus

Koodi, vakioasetus Owner: 1234

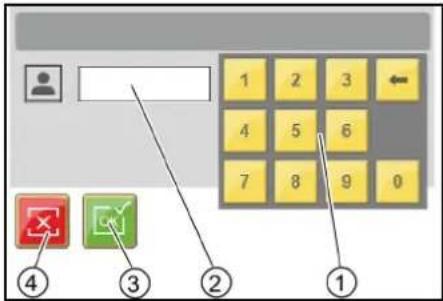

1 2 3 ← 4 5 6 7 8 9 0 ④ ③ ② ①

① Näppäimistö
② Syöttökenttä
③ Syötteen vahvistaminen
④ Syötteen poistaminen

Koodin muuttaminen

Owner-käyttäjäryhmän koodi voidaan muuttaa kirjautumisen jälkeen.

1. Paina "..."-painiketta.

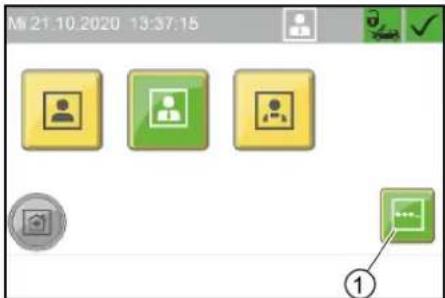

Mi 21:10.2020 13:37:15 ①

1. Kirjoita haluamasi koodi ikkunaan "EnterNew Co-de".
2. Vahvista kirjoittamalla sama koodi uudelleen ikkunaan "Confirm New Code".

Valikko Wash-Program Settings

Yksittäisten pesuohjelmien asetukset määritetään valikossa Wash-Program Settings.

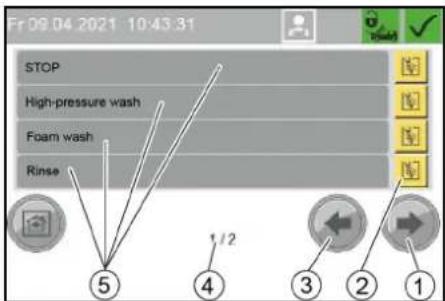

① Seuraava ikkuna -painike
②Vaihda pesuohjelmaa -painike

③Edellinen ikkuna -painike
④ Ikkuna 1/2
⑤ Pesuohjelman nimi

Pesuohjelman asetusten muuttaminen

1. Valitse ikkuna, jossa on haluttu pesuohjelma. Voit tehdä tämän Seuraava ikkuna- ja Edellinen ikkuna - painikkeilla.
2. Paina Muuta pesuohjelmaa -painiketta halutun pesuohjelman vieressä.

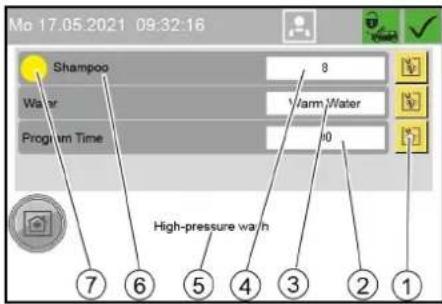

① Vaihda asetusta -painike
②Ohjelman käyntiaika yhdelle pesuarvolle sekunteina
③ Vesityyppi (lämmin vesi / kylmä vesi)
④Puhdistusaineen annostelu (% annostelupumpun kapasiteetista)
⑤ Pesuohjelman nimi
⑥ Puhdistusaineen nimike
⑦Vaihda puhdistusainetta -painike (väri vastaa annostelupumpun värikoodia)

1. Paina asetuksen muuttamisen painiketta.

2. Paina haluttua asetusta näytössä näkyvässä valinnassa.

Perusasetus

Pesuohjelma A	hnostelu-pumppu	vesityyppi	Ohjelman käyntiaika
Korkeapainepe-su	1 (keltainen)	lämmin 90 s
Vaahtopesu 1 (keltainen)	135	s
Huuhtelu - kylmä	105 s
Kuumavaha	2 (punai-nen)	lämmin 54 s
Hyönteispesu	3 (vihreä)	lämmin 75 s
Lian tehoirroitus	3 (vihreä)	lämmin 75 s
Tehovaahto			60 s
Vanteen teho-vaahto			60 s
Kuivausvaha		kylmä 75 s

Pesuohjelma	Puhdistusaineen annostelu
	500 l/h		900 l/h
	%	ml/min	%	ml/min
Korkeapainepesu	8	n. 6	16	n. 12
Vaahtopesu 8	n. 6	16	n. 12
Huuhtelu	-	-	-	-
Kuumavaha	10	n. 7	20	n. 14
Hyönteispesu	20	n. 14	40	n. 28
Lian tehoirroitus	20	n. 14	40	n. 28
Tehovaahto 30	n. 21	30	n. 21
Vanteen tehovaahto	30	n. 21	30	n. 21
Kuivausvaha	10 n. 7	20	n. 14

Valikko Machine

Valikossa Machine asetetaan laitteiston parametrit ja pesualue voidaan lukita.

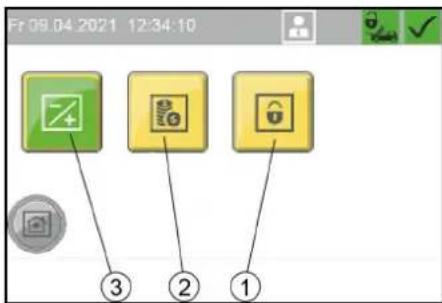

Fr 08.04 2021 12:34:10 ③ ② ①

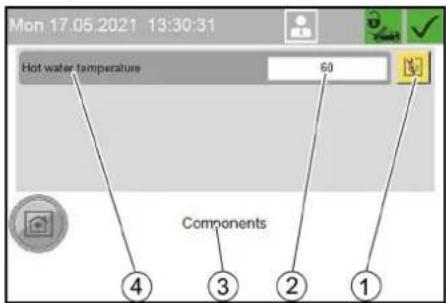

Valikossa Components voidaan asettaa lämpimän veden lämpötila.

Mon 17.05.2021 13:30:31 Hot water temperature 60 Components ④ ③ ② ①

①Numeerisen arvon muuttamispainike
②Lämpimän veden lämpötila °C
③ Valikko Components
④ Hot water temperature

Valikko Coin value

Valikossa Coin value asetetaan pesuarvo ohjelman koko käyntiajalle (100 %) sekä kolikontarkastuslaitteen yksittäisten kanavien kolikkoarvot.

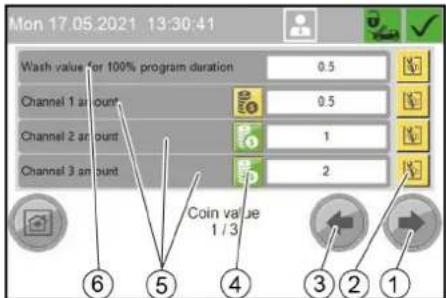

Mon 17.05.2021 13:30:41 Wash value for 100% program duration 0.5 Channel 1 amount 0.5 Channel 2 amount 1 Channel 3 amount 2 Coin value 1 / 3 ⑥ ⑤ ④ ③ ② ①

①Seuraava ikkuna -painike
② Muuta asetusta -painike
③Edellinen ikkuna -painike
④Tasepainike

Vihreä: Tämän kanavan kolikot sisältyvät summaan Keltainen: Kolikot eivät sisälly summaan

⑤Kolikkoarvot:

— Channel ... amount: Elektronisen kolikontarkastuslait-teen kanavat

- External amount: Mekaaninen kolikontarkastuslaite - External 1 amount: RFID-maksujärjestelmä

⑥ pesuohjelman 100 %:n käyntiajan edellyttämä kolikkoarvo

1. Paina halutun arvon vieressä olevaa asetuspainiketta.
2. Syötä haluttu arvo.

Valikko Lock

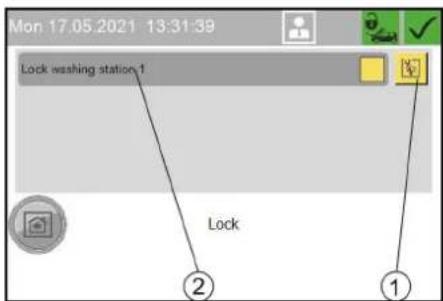

Valikossa Lock pesualue lukitaan tai vapautetaan. Lukitus on voimassa asetetuista aukioloajoista rippumatta.

①Asetuksen vaihtopainike
②Pesalueen 1 lukitus

1. Paina asetuksen vaihtopainiketta.

①Pesalueen lukitsemispainike
② Lukituksen avauspainike

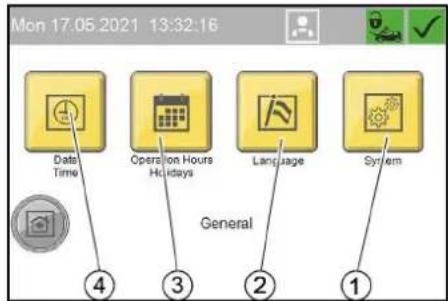

Valikossa General asetetaan kellonaika, päivämäärä ja käyttöajat sekä valitaan näytön kieli.

① Valikkopainike "System" Vain huoltohenkilöstölle

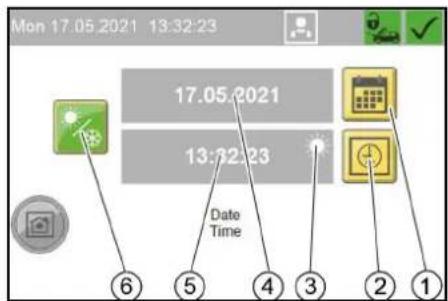

Kellonaika, päivämäärä ja kesäaika asetetaan valikossa Date Time.

Mon 17.05.2021 13:32:23 17.05.2021 13:32:23 Date Time ⑥ ⑤ ④ ③ ② ①

①Päivämäärän asetuspainike
② Kellonajan asetuspainike
③ Kesäaika aktiivinen -näyttö
④ asetettu päivämäärä
⑤ asetettu kellonaika
⑥ Kesäajan/standardiajan vaihtopainike

Kellonajan säätäminen

1. Paina kellonajan asetuspainiketta.

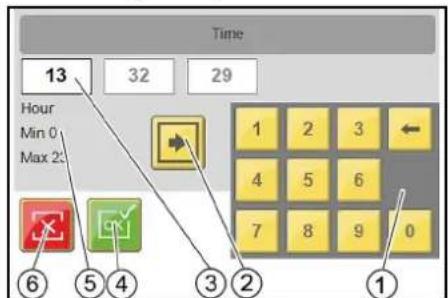

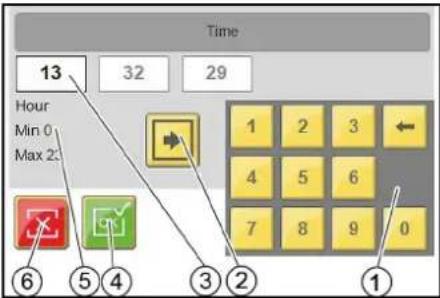

Time 13 32 29 Hour Min 0 Max 2: 6 5 4 3 2 1 1 2 3 4 5 6 7 8 9 0

① Näppäimistö
② Syöttökentän vaihtopainike
③ aktiivinen syöttökenttä

④Asetusten hyväksymisen ja ikkunasta poistumisen painike

⑤ Aktiivisen kentän nimi, vähimmäisarvo, enimmäisarvo

⑥ Poistu ikkunasta, älä hyväksy muutoksia -painike

1. Valitse haluamasi syöttökenttä syöttökentän vaihtopainikkeella.

2. Poista kentän sisältö näppäimistön poistonäppäimellä.

3. Syötä haluttu arvo näppäimistöllä.

4. Toista prosessi, kunnes kaikki halutut muutokset on tehty.

5. Poistu ikkunasta.

Huomautus

Päivämäärä asetetaan samalla periaatteella kuin kel- lonaika.

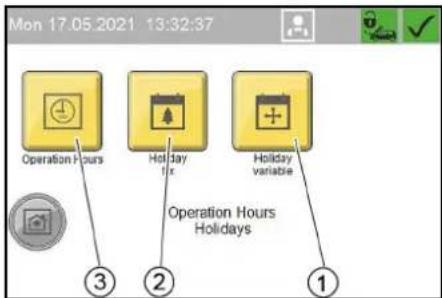

Valikossa Operation Hours Holidays on määritetty aukioloajat kullekin viikonpäivälle ja juhlapyhille. Lisäksi määritellään kiinteät ja liukuvat pyhäpäivät.

Asetus tehdään samalla periaatteella kuin valikossa Date Time.

Mon 17.05.2021 13:32:37 Operation Hours Holiday 1x Holiday variable Operation Hours Holidays ① ② ③

①Yksi viikonpäivä eteenpäin -painike

②Toiminnan päätymisen asetuspainike

③Yksi viikonpäivä taaksepäin -painike

④Toiminnan päätymisen kellonaika

⑤Viikonpäivä (maanantai...sunnuntai, pyhäpäivä)

⑥Toiminnan alkamisen kellonaika

⑦Toiminnan alkamisen asetuspainike

⑧Avoinna koko päivän -painike

⑨ Suljettu koko päivän -painike

Valikko Holiday fix

Kiinteät pyhäpäivät ovat samana päivänä joka vuosi.

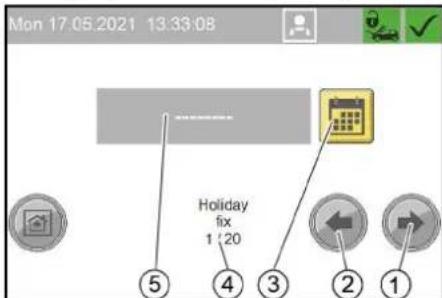

Mon 17.05.2021 13:33:08 Holiday fix 1:20 ⑤ ④ ③ ② ①

① Seuraavan pyhäpäivän painike

② Edellisen pyhäpäivän painike

③Päivämäärän asetuspainike
④1. päivä 20 pyhäpäivästä
⑤Juhlapyhän päivämäärä (esimerkissä ei ole vielä asetettu päivämäärää)

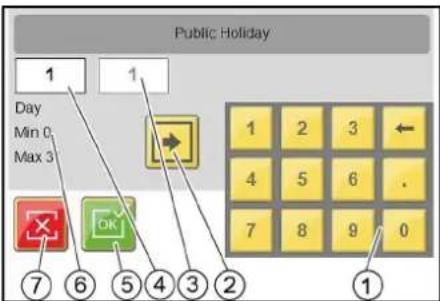

Public Holiday 1 Day Min 0, Max 3 1 1 2 3 ← 4 5 6 . 7 8 9 0 7 6 5 4 3 2 ⑦ ⑥ ⑤ ④ ③ ② ①

① Näppäimistö
② Syöttökentän vaihtopainike
③ Kuukausi
④Päivä (tällä hetkellä aktiivinen syöttökenttä)
⑤Asetusten hyväksymisen ja ikkunasta poistumisen painike
⑥Aktiivisen kentän nimi, vähimmäisarvo, enimmäis-arvo
⑦Poistu ikkunasta, älä hyväksy muutoksia -painike

Valikko Holiday variable

Liukuvat pyhäpäivät ovat joka vuosi eri päivänä. Asetukset tehdään samalla periaatteella kuin Holiday fix, paitsi että tässä tapauksessa on asetettava myös vuosi.

Valikko Language

Tässä valikossa valitaan näyttöilmoitusten kieli.

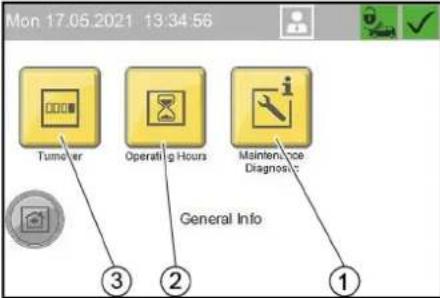

Valikossa General Info voidaan tarkastella summaa, käyttötunteja, huoltotietoja ja vikailmoituksia.

Mon 17.05.2021 13:34:56 Turnover Operating Hours Maintenance Diagnosis: General Info ③ ② ①

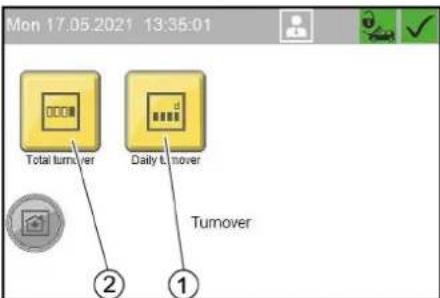

Valikossa Turnover näytetään kokonaisliikevaihto ja päivän liikevaihto.

Päivän liikevaihto voidaan poistaa.

Mon 17.05.2021 13:35:01 Total turnover Daily Turnover Turnover ② ①

①Päivän liikevaihto, laitteisto = Päivän liikevaihto, pesualue 1
②Liikevaihdon tyhjennyspainike (vain päivän liikevaihtoa varten)

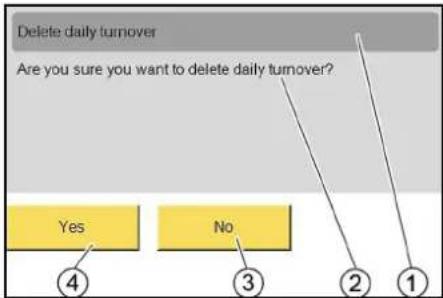

① Poista päivän liikevaihto
② Haluatko todella poistaa päivän liikevaihdon?
③Ei
④ Kyllä

Valikossa Operating Hours näytetään laitteiston yksittäisten komponenttien ja yksittäisten pesuohjelmien käyttötunnit.

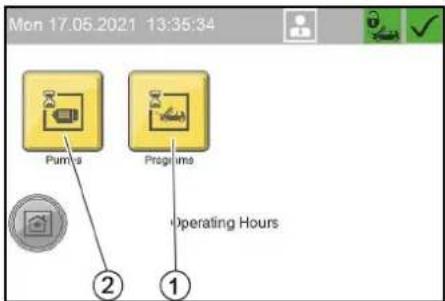

①Valikkopainike "Programs", pesuohjelmien käyttö- tunnit

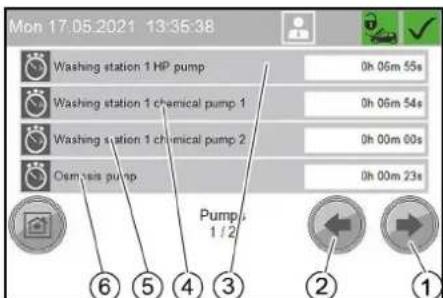

② Valikkopainike "Pumps", laitteiston komponenttien käyttötunnit

Laitteiston komponenttien käyttötunnit

① Seuraavan ikkunan painike
②Edellisen ikkunan painike
③Käyttötunnit, korkeapainepumppu
④Käyttötunnit, annostelupumppu 1
⑤Käyttötunnit, annostelupumppu 2
⑥Käyttötunnit, pumppu RO (lisävaruste)

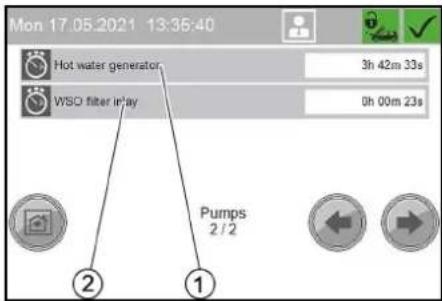

Mon 17.05.2021 13:35:40 Hot water generator 3h 42m 33s WSO filter inlay 0h 00m 23s Pumps 2 / 2 ① ②

①Käyttötunnit, lämminvesigeneraattori
②Käyttötunnit, hienosuodatin (WSO)

Huomautus

Pesuohjelmien käyntiaikojen valikko on laadittu saman periaatteen mukaisesti.

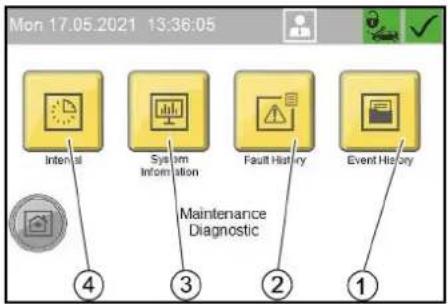

Valikossa Maintenance Diagnostic näkyvät ajat seuraavaan huoltoon, järjestelmätiedot, vikailmoitukset ja tapahlumat.

Mon 17.05.2021 13:36:05 Interval System Information Fault History Event History Maintenance Diagnostic ④ ③ ② ①

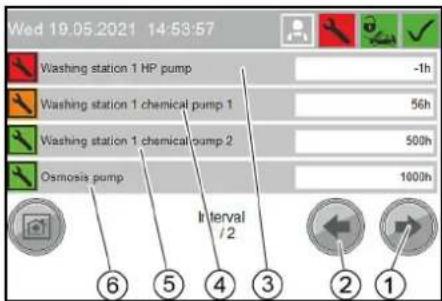

Valikossa Interval näytetään yksittäisten laitteiston komponenttien aika seuraavaan huoltoon.

① Seuraavan ikkunan painike
② Edellisen ikkunan painike
③Jäljellä oleva käyttöaika, korkeapainepumppu
④ Jäljellä oleva käyttöaika, annostelupumppu 1
⑤ Jäljellä oleva käyttöaika, annostelupumppu 2
⑥Jäljellä oleva käyttöaika, pumppu RO (lisävaruste)

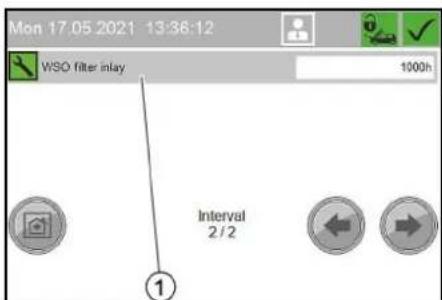

Mon 17:05 2021 13:36:12 WSO filter inlay 1000h Interval 2/2 ①

①Jäljellä oleva käyttöaika, hienosuodatin (WSO)

Valikko System Information

Valikossa System Information näytetään laitteiston tiedot, ohjausyksikön asetukset ja ohjausyksikön käyttö-tiedot.

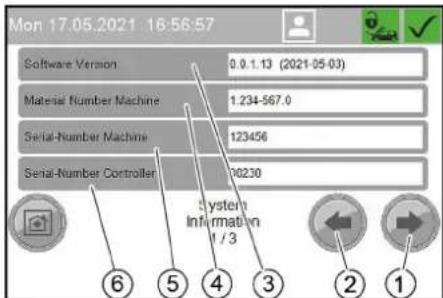

Mon 17:05.2021 16:56:57 Software Version 0.0.1.13 (2021-05-03) Material Number Machine 1.234-567.0 Serial-Number Machine 123456 Serial-Number Controller 20230 System Information 1/3 ⑥ ⑤ ④ ③ ② ①

①Seuraavan ikkunan painike
②Edellisen ikkunan painike
③ Ohjelmistoversio
④Laitteiston materiaalinumero
⑤ Laitteiston sarjanumero
⑥Ohjausyksikön sarjanumero

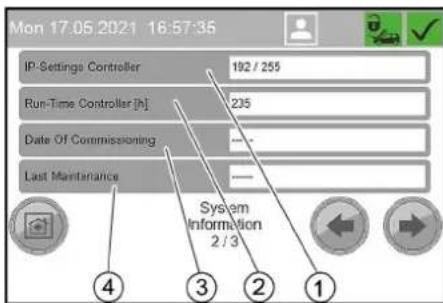

Mon 17.05 2021 16:57:35 IP-Settings Controller 192 / 255 Run-Time Controller [h] 235 Date Of Commissioning —— Last Maintenance —— System Information 2 / 3 ④ ③ ② ①

①Ohjausyksikön IP-asetukset
②Ohjausyksikön käyttöaika tunteina
③Käyttöönottopäivä
④ Edellinen huolto

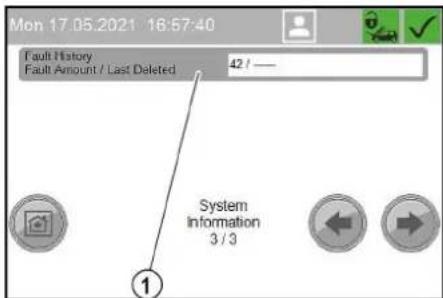

①vikamuistissa olevien vikojen tämänhetkinen määrä / vikamuistin viimeinen nollaus

Valikossa Fault History näytetään vikailmoitukset viimeisimmän vikamuistin tyhjennyksen jälkeen.

①Vikamuistin tyhjennyspainike
② Vian kuvaus
③ Vikailmoituksen ajankohta
④Virheen numero

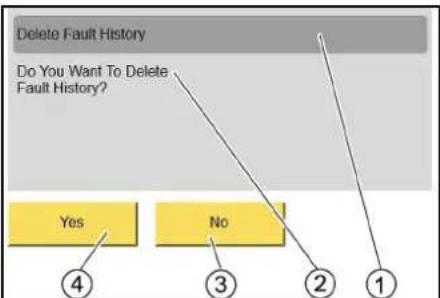

① Tyhjennä vikamuisti
② Haluatko todella tyhjentää vikamuistin?
③Ei
4 Kyllä

Valikko Event History on laadittu samalla periaatteella kuin valikko Fault History.

Jäätymisenesto (lisävaruste)

Jäätymisenesto koostuu lämmityspuhaltimesta ja jääyt-misenestopiiristä tai hukkavedellä toimivasta jääytmise-nestosta.

Ohje: Kun jäätymisenesto on käytössä, seuraavat ominaisuudet on taattu:

• Rajoitettu pesukäyttö alle -5 °C:n lämpötilassa. Rajoitetun pesutoiminnon aikana pesuharja on tarkistettava säännöllisesti jäätymisen varalta. Harjapesu jäätyneellä pesuharjalla voi vahingoittaa ajoneuvoa. Jos pesuharja jäätyy, pesuharja on lukittava tai, jos kyseessä on yhden työkalun malli, yhdistelmäsuihkuputki on vaihdettava korkeapainesuihkuputkeen. Jos pesukäyttöa on laajennettava alhaisempiin lämpötiloihin, ota yhteyttä vastaavaan asiakaspalveluun. Jos lämpötila on -15 °C, pesu ei ole enää hyödyllistä, koska ajoneuvoon muodostuu jääkerros. Tietyissä olosuhteissa tämä jääpeite voi jopa haitata ajoneuvon tärkeiden osien toimintaa. Älä siis käytä laitteistoa alle -15 °C:n lämpötilassa.
• Laitteiston pakkasturvallisuus jopa -20 °C:een asti. Jos lämpötila on alle -20 °C, on suoritettava "Käytöstäpoisto pakkasen sattuessa".

△VAROITUS

Pesalueelle valuva jäätymisenestoainevesi aiheuttaa jäätyessään mustaa Jääta.

Laita korkeapainepistooli käytön jälkeen harjakuiluun.

△VAROITUS

Jos pesualueella on mustaa jäätä, onnettomuusriski kasvaa.

Sulje pesualue, jos on olemassa mustan jään vaara.

Jäätymisenestoa koskevat vaatimukset

• Keskeytymätön sähkö- ja vesihuolto on varmistetta- va. Vesijohto on suojattava pakkaselta.
• Laitteiston ammattimainen pystytys ja asennus.
  • Lämmityspuhallin on säädetty oikein.
• Kaikki luvun "Huolto ja hoito" mukaiset huoltotoimenpiteet on suoritettu oikein.
• Kaikki puhdistustyökalut on asetettu takaisin työka-lunpitimiin.
• Laitteistoon kuuluva korkeapainepistooli, jossa on jäätymisenestoreikä, on asennettu.
• Laitteistosta puhdistustyökaluun johtavaa vaahtoletkua ei ole pidennetty tai korvattu pidemmällä letkulla.
• Edellä mainitut lämpötilatiedot koskevat asennus-paikkaa. Sääennusteiden lämpötilatiedot eivät ole luotettavia.

Lämmityspuhallin

Lämmityspuhallin lämmittää laitteiston sisätilaa jäätymisen estämiseksi.

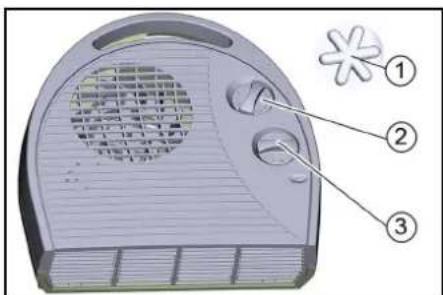

1. Käännä tehonsäädin tasoon "I".

① Jäätymiseneston symboli
②Termostaattisäädin
③Tehonsäädin

1. Säädä termostaattisäädin ulkoilman lämpötilan mukaan:

a Jos ulkolämpötila on lämpimämpi kuin -10 °C, aseta termostaattisäädin jäätymisenestoasentoon.
b Jos ulkolämpötila on kylmempi kuin -10 °C, aseta termostaattisäädin tasoon "I".

Ohje: Jäätymisenestojärjestelmä toimii vain, kun laitteisto on kytketty päälle ja ovi on suljettu. Laitekytkintä ei siis saa asettaa asentoon "0/OFF". Myöskään laitteiston virransyöttö ei saa keskeytyä. Lämityspuhaltimen toiminta keskeytyy, kun korkeapainepumppu on toiminnassa.

⚠VAARA

Jos ilman tulo- tai poistoaukot peitetään, lämmitys-puhallin voi ylikuumentua ja aiheuttaa tulipalon.

Älä koskaan peitä lämmityspuhaltimen ilmanottoaukkoja ja ilmanpoistoaukkoja.

HUOMIO

Sähkökatkoksen sattuessa jäätymisenestoa ei voi-da ylläpitää.

Suorita sähkökatkoksen sattuessa käytöstäpoisto, jos on olemassa pakkasvaara.

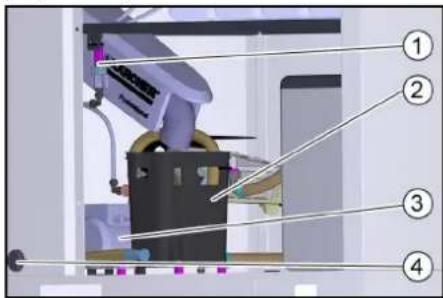

Jäätymisenestopiiri

Jos on olemassa pakkasvaara, puhdistustyökalujen ja niiden syöttöjohtojen läpi ohjataan piirin vesi, mikä suo- jaa niitä jäätymiseltä.

Jäätymisenestopumppu ottaa jääytymisenestopiirin käyttöön Seuraavat osat osoittavat, että laitteisto on varustettu jääytymisenestopiirillä:

①Jäätymiseneston palloventtiili siivilällä

② Jäätymiseneston uimurisäiliö

O

④ Jäätymisenestopumpun suodatin

Jäätymisenesto hukkavedellä

Jos on olemassa pakkasvaara, puhdistustyökalujen ja niiden syöttöjohtojen läpi ohjataan puhdasla vettä, mikä suojaa niitä jäätymiseltä. Tämän jälkeen vesi johdetaan viemäriin.

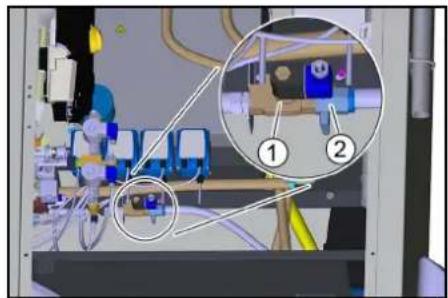

Jäätymiseneston magneettiventtiili osoittaa, että laitteisto on varustettu tällä jääytymisenestoversiolla.

① Jäätymiseneston magneettiventtiili

Huoltotyöt ennen pakkaskautta ja sen aikana

Paremman yleiskuvan saamiseksi jäätymiseneston ylläpitämiseen liittyvistä huoltotöistä on tässä yhteenveto. Jäätymiseneston tarkistamiseksi työt on tehtävä myös

vuosittain ennen pakkaskauden alkua. Luvussa "Huolto ja hoito" mainitut huoltotyöt on tehtävä myös talvella.

Ajankohta	Tolmenpide	Suorittaminen	Suorittaja
ennen pakkaskautta	Puhdista jäätymisenestopumpun suodatin.	Puhdista suodatin ja aseta takaisin.	Haltija
	Tehovaahto-suuttimen (lisävaruste) suodattimen puhdistus	Irrota ja puhdista suodatin (katso "Tehovaahto-suuttimen suodattimen puhdistus").Määrittele seuraavat puhdistusvälit kokemuksen mukaan.	Haltija
useita kertoja päiväs-sä pakkasen aikana	Pesuharjan tarkastus	Tarkasta lian ja jäätymisen varalta, estä harjapesu tarvittaessa.	Haltija
Päivittäin pakkasella	Tarkasta laitteiston sisätila. Onko lämmitysp	puhallin käytössä?Onko termostaattisäätimen asetus oikea (lämpimämpi kuin -10 °C - taso "I", kylmempi kuin -10 °C - taso "II")?	Haltija
Päivittäin pakkasen aikana, vain jäätymi-senestopiirillä varus-tettuna	Tarkasta työkalupidikkeet.	Onko jäätymiseneston uimurisäiliön tyhjennysaukko vapaa?	Haltija
	Puhdista sihti.	Katso kohta "Hoito ja huolto / Sihdin puhdistus".	Haltija
	Puhdista jäätymisenestopumpun suodatin.	Puhdista suodatin ja aseta takaisin.	Haltija
160 käyttötunnin jäl-keen tai kuukauden välein	Jäätymisenestoaineen vesimäärän tarkas-tus	Vähimmäisarvo: n. 0,5 l/min pesutyökalua kohti (ratkaiseva on se työkalu, jonka läpi-virtaus on pienin).Pienempi vesimäärä, jos on jäätymisenestopiiri: Puhdista jäätymisenestopumpun suodatin, puhdista sihti (jäätymiseneston palloventtiilissä), huuhtele letku.Suurempi vesimäärä kaikissa työkaluissa: Säädä veden määrää jäätymiseneston palloventtiilillä.Suurempi vesimäärä vain korkeapainepistoolissa: Vaihda korkeapainepistoolin lii-tososa.⚠ VAROITUSJos jäätymiseneston vesimäärä on liian suuri, korkeapainepistooli voi liikkua hallitsemattomasti ja alheuttaa loukkaantumisia.Jos jäätymiseneston vesimäärä korkeapainepistoolissa on liian suuri, on korkeapaine-pistoolin liitososa ehdottomasti vaihdettava.	Haltija

Tehovaahto-suuttimen puhdistus

1. Kierrä suuttimen etuosa irti.

① Suuttimen etuosa
② Suodatin
③ Suuttimen pidike
2. Irrota ja puhdista suodatin.
3. Aseta suodatin paikalleen.
4. Kierrä suuttimen etuosa suuttimen pidikkeeseen ja kiristä.

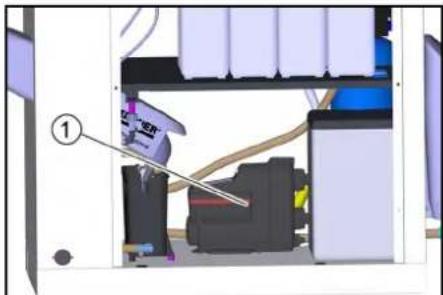

Verkkoerotus (lisävaruste)

Vesijohtoverkosta erottamiseksi laitteistoon syötetään vettä uimurisäiliöstä sen perässä olevalla paineenkoro-tuspumpulla.

①Paineenkorotuspumppu

Käytöstä poistaminen

1. Käännä laitekytkin asentoon "0/OFF".

Käytöstäpoisto pakkasen uhatessa

Pysäytä laitteisto, jossa ei ole jäätymisenestoa (katso luku "Pysäyttäminen").

Laitteisto, jossa on jäätymisenesto:

1. Jätä laitteistokytkin asentoon "1/ON".
2. Lukitse pesualue ohjausyksikön valikkokohdassa "Washing".

Käytön keskeytys

Jos käytön keskeytyksen aikana ei ole pakkasvaaraa:
1. Sulje veden tulo.
2. Keskeytä virransyöttö.

Käytöstäpoisto pakkasen uhatessa

Jos on olemassa pakkasvaara, suorita seuraavat lisä- toimenpiteet:

1. Tyhjennä kaikki uimurisäiliöt.
2. Irrota uimurisäiliöiden letkut ja anna niiden käydä tyhjiksi.
3. Irrota korkeapainepumpun letkut ja anna veden valua pois.
4. Irrota pumpun päässä oleva korkeapaineletku ja anna veden valua pois.
5. Irrota puhdistusainekanisterit ja säilytä niitä pakkaselta suojatussa paikassa.
   Jos olet epävarma, pyydä asiakaspalvelua poistamaan laite käytöstä.

Lisäksi liitäntäsarjassa WSO

1. Poista RO-kalvo ja säilytä se pakkaselta suojassa.
2. Tyhjennä permeaattia sisältävä puskurisäiliö.
3. Huuhtele laitteislo (ilman loninvaihtosuodatinta) jää- tymisenestoliuoksella.
4. Huuhtele ioninvaihtosuodatin väkevällä suolaliuoksella.
5. Puhalla kaikki vettä johtavat osat öljyttömällä paineilmalla.

Huomautus

Pidempien käyttökatkojen aikana laitteisto, lukuun otta-matta ioninvaihtosuodatinta, on huhdeltava jäätymisenestoliuoksella sen suojaamiseksi korroosiolta.
Jos olet epävarma, pyydä asiakaspalvelua poistamaan laite käytöstä.

Laitekuvaus

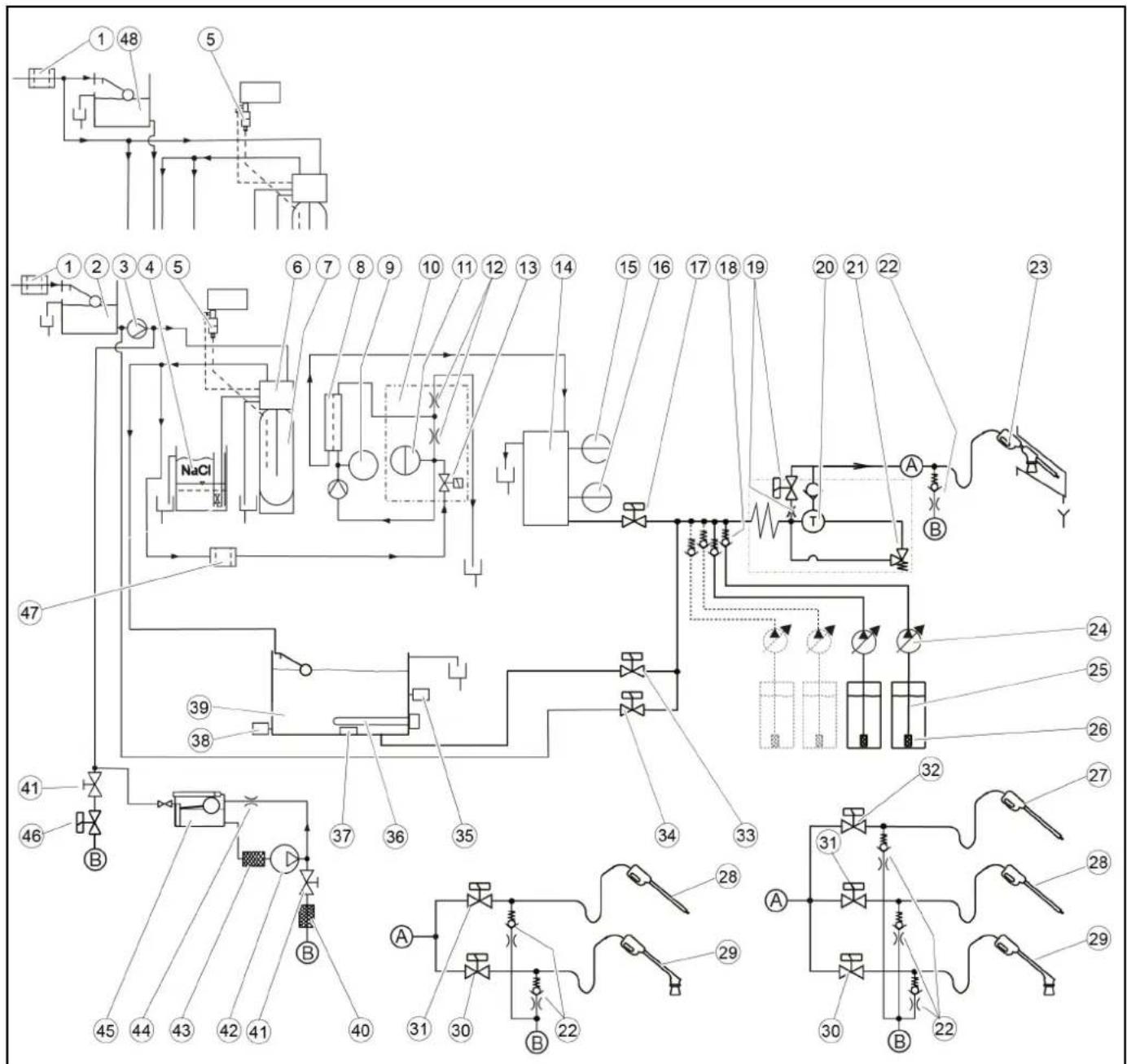

Virtauskaavio

①Puhtaan veden hienosuodatin, rakennuksen puolella
②Kylmän veden uimurisälliön kylmävesi, jossa on verkkoerotin, luokka 5 ^9
③Esipainepumppu 9
④Suolasäiliö 1
⑤ Kovuusanturi 1
⑥Emäksenvaihtimen ohjauspää 1
⑦Emäksenvaihtimen pullo 1
⑧RO-kalvo ^2
⑨ Manometri 2
⑩Jakelulohko 2
⑪Paineanturi ^2
⑫Kuristin 2
⑬Magneettiventtiili, pehmeä vesi 2
⑭Puskurisäiliö, permeaatti 2
⑮ Tasokytkin PUSKURISÄILIÖ TÄYSI 2
⑯ Tasokytkin PUSKURISÄILIÖ TYHJÄ 2
⑰Magneettiventtiili, permeaatti 2
18 Puhdistusaineen takaiskuventtiili

⑲Puolen kuormituksen ohitusventtiili, jossa kuristin 3

⑳Korkeapainepumppu

②1Ylivuotoventtiili

②Jäätymiseneston takaiskuventtiili ja kuristin 4

②3 Käsiruiskupistooli, jossa pesuharja (yhden työkalun malli)

⑳Annostelupumppu

⑲Puhdistusaineen imuletku

⑳Puhdistusaineen imusuodatin ja pohjaventtiili

⑳Tehovaahtosuutin (kolmen työkalun malli)

⑳Korkeapainepistooli ja suihkuputki 5

⑲Vaahtolanssi 5

③0 Vaahdon magneettiventtiili 5

③1 Korkeapaineen magneettiventtiili (lisävaruste) 5

③2 Tehovaahtolanssin magneettiventtiili 6

③3Lämpimän veden magneettiventtiili

③4Kylmän veden magneettiventtiili

③5Lämpimän veden lämpötila-anturi

36 Sähköinen lämmityselementti

37 Lämpötilanrajoitin

③8 Kuivakäyntianturi

⑲Lämpimän veden uimurisäiliö

④0Sihti 7

④1Jäätymiseneston palloventtiili 7

④2Jäätymisenestopumppu 7

④3 Jäätymisenestopumpun suodatin 7

④4 Kuristin 7

④5 Jäätymiseneston uimurisäiliö 7

④6 Jäätymiseneston magneettiventtiili 8

④7 Hienosuodatin ^2

④8 Kylmän veden uimurisäiliö ilman verkkoerotinta 10

^1 vain vedenpehmennyksen (lisävaruste) kanssa

^2 vain käänteisosmoosin (lisävaruste) kanssa

^3 vain korkeapainepumpun tyypissä 908

^4 vain jäätymiseneston (lisävaruste) kanssa (kaikki mallit)

^5 vain kahden ja kolmen työkalun mallissa

^6 vain kolmen työkalun mallissa

vain jäätymisenestopiirin kanssa

^8 vain häviövedellä toimivan jäätymiseneston kanssa

^9 vain malleissa, joissa on verkkoerotin luokka 5

^10 vain malleissa, joissa ei ole verkkoerotinta

Valvonta- ja turvalaitteet

Ylivuotoventtilli

Jos korkeapainepistoolin vipu vapautetaan käytön aikana, piiriventtiili avautuu ja korkeapainepumppu pysyy toiminnassa. Kun käsikäyttöinen ruiskutuspistooli avataan uudelleen, korkeapainesuihku on välittömästi käytettävissä.

Moottorin suojakytkin

Jos virrankulutus on liian suuri, moottorin suojakytkin kytkee pumppumoduulin pois päältä.

Käämityksen suojakosketin

Käämityksen suojakosketin on asennettu vain 900 l/h - malleihin.

Pumppukäytön moottorikäämityksessä oleva käämityksen suojakosketin antaa ohjaukselle signaalin, jos terminen kuormitus on liian suuri. Tämä sammuttaa moottorin.

Lämpötilasäädin

Jos veden lämpötila laskee lämpimän veden uimurisäiliössä, lämpötila-anturi kytkee sähköisen lämmityselementin päälle ja taas pois, kun saavutetaan enimmäislämpötila.

Ylikuumenemissuoja

Lämpimän veden uimurisäiliön uimurikytkin kytkee sähköisen lämmityselementin pois päältä, jos veden täyttö-taso laskee liian alas.

Kuivakäynnin anturi

Estää sähkölämmityselementin toiminnan, kun lämpi- män veden uimurisäiliö on tyhjä.

Kovan veden anturi

Vain laitteistoissa, joissa on ioninvaihtosuodatin. Jos pehmennetyn veden jäännöskovuus ylittää raja-arvon, ohjausyksikkö laskee ioninvaihtosuodattimen pullon jäännöskapasiteetin.

Ioninvaihtosuodattimen pullon regenerointi aloitetaan viimeistään seuraavana yönä.

Paineanturi

Ainoastaan käänteisosmoosilla varustetuissa laitteistoissa.

Jos vettä ei ole riittävästi, laitteisto pysäytetään, jotta RO-pumppu ei pääse käymään kuivana.

Tasokytkin, puskurisäiliö täynnä

Ainoastaan käänteisosmoosilla varustetuissa laitteistoissa.

Kytkee RO-pumpun pois päältä, kun permeaattipusku-risäillö on täynnä.

Tasokytkin, puskurisäiliö täynnä

Ainoastaan käänteisosmoosilla varustetuissa laitteistoissa.

Kytkee RO-pumpun päälle, kun permeaattipuskurisäiliö on täynnä.

Hoito ja huolto

Huolto-ohjeita

Laitteiston käyttöturvallisuuden perustana on säännöllinen huolto seuraavan huoltosuunnitelman mukaisesti. Käytä ainoastaan valmistajan alkuperäisiä varaosia tai valmistajan suosittelemia osia, kuten

• vara- ja kulutusosat,
- lisätarvikeosat,
- käyttöaineet,
- puhdistusaineet.

ΔVAARA

Sähköiskun aiheuttama hengenvaara.

Kytke ennen laitteella työskentelyä rakennuksen pääkytkin pois päältä ja varmista, ettei se voi kytkeytyä uudelleen päälle.

Anna kaikki laitteiston sähköosia koskevat työt sähköalan ammattilaisen suoritettaviksi.

△VAROITUS

Vaurioituneista osista voi tulla ulos korkeapaineinen vesisuihku, joka johtaa loukkaantumisiin.

Tee laite paineettomaksi kääntämällä pääkytkin asentoon "0/OFF" ja avaamalla sitten korkeapainepistoolit, kunnes laitteiston paine on purkautunut.

HUOMIO

Korkeapaineinen vesisuihku voi vaurioittaa laitteen osia.

Älä puhdista laitteen sisätilaa korkeapaineisella suihkulla. Pidä korkeapaineinen suihku poissa laitteen yläosasta (jossa on kolikonsyöttö, jäljellä olevan arvon näyttö ja ohjelmakytkin) ulkoa puhdistettaessa.

1. Kytke rakennuksen pääkytkin pois päältä ja varmista uudelleenkäynnistämisen estämiseksi.

2. Katkaise vedensyöttö.

Kuka saa suorittaa huoltotöitä?

Käyttäjä: Töitä, joissa on huomautus "Käyttäjä", saavat suorittaa ainoastaan koulutuksen saaneet henkilöt, jotka osaavat käyttää ja huoltaa korkeapainelaitteita varmasti.

Asiakaspalvelu: Töitä, joissa on huomautus "Asiakaspalvelu", saavat suorittaa ainoastaan KÄRCHER-asia-kaspalvelun asentajat tai asentajat, jotka KÄRCHER on valtuuttanut.

Turvatarkastus/huoltosopimus

Voit sopia jälleenmyyjän kanssa säännöllisestä turvatarkastuksesta tai tehdä huoltosopimuksen. Kysy ohjeita.

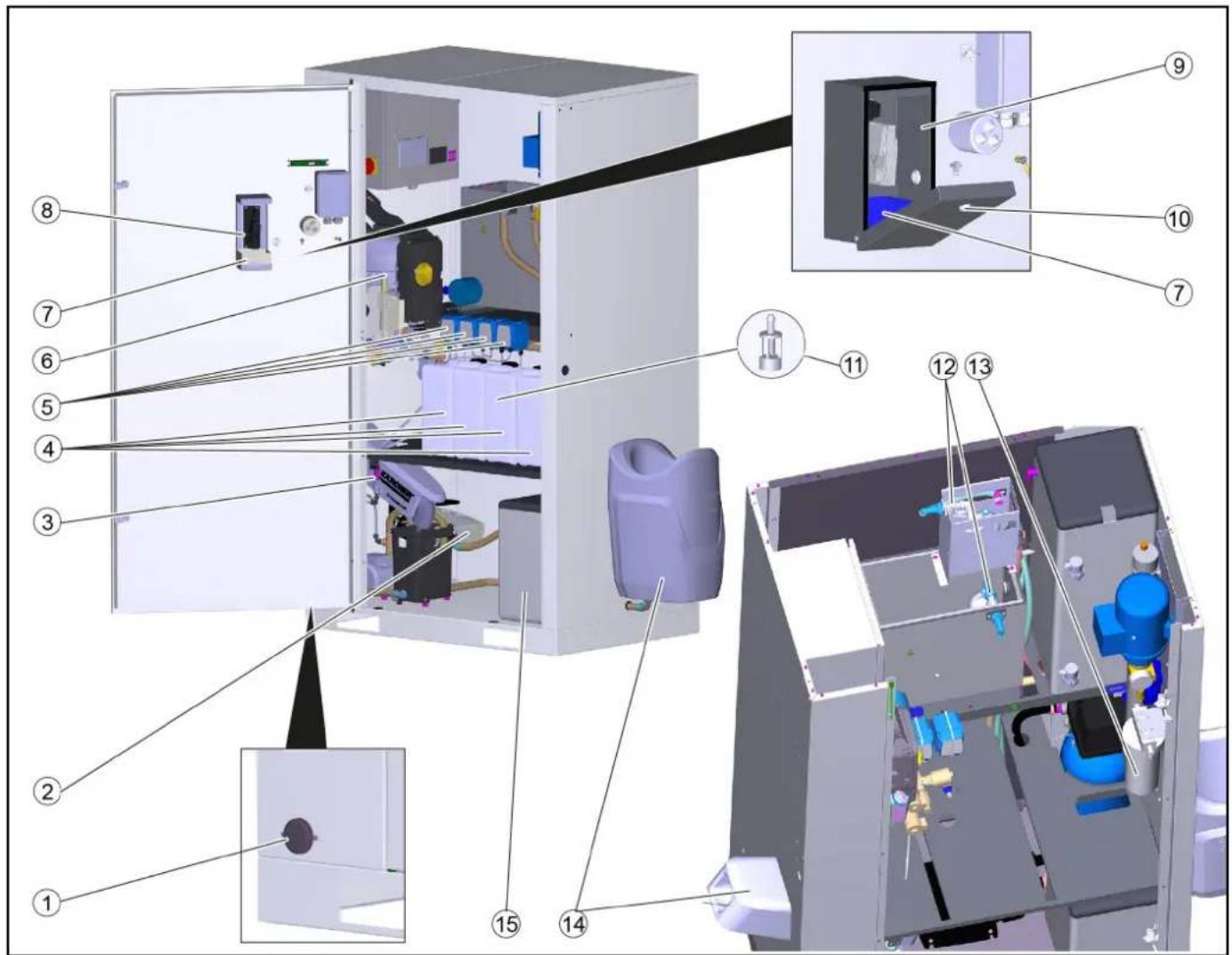

Laitteiston yleiskatsaus

① Jäätymisenestopumpun suodatin

②Lämmityspuhallin

③ Jäätymiseneston palloventtiili, jossa sihti

④Puhdistusainekanisterit

O

⑥Korkeapainepumppu

⑦Kolikkosäiliö

⑧ Kolikontarkastuslaite, kolikkoaukko

⑨ Lukittava kolikkokasetti (lisävaruste)

O

⑪ Puhdistusainesuodatin

⑫Uimuriventtiili

⑬Hienosuodatin WSO

⑭ Työkalupidike

O

Huoltosuunnitelma

WSO: suoritetaan vain laitteistolle, joissa on emäksen-vaihdin

RO: suoritetaan vain laitteistolle, joissa on käänteisos- moosi.

Ajankohta	Toimenpide	Suorittaminen	Suorittaja
Päivittäin	Tarkasta korkeapaineletkut.	Tarkasta, onko korkeapaineletkuissa mekaanisia vaurioita, kuten hankaumavaurioita, näkyvillä olevia letkukudoksia, taittumia sekä huokoista ja halkeillutta kumia. Vaihda vaurioituneet korkeapaineletkut.	Haltija
	Tarkasta pesuharja.	Tarkasta, onko pesuharjoissa vaurioita, likaa ja kulumia. Vaihda harja, jos harjakset ovat alle 30 mm pitkät. Tarkasta jäätyminen useita kertoja päivässä talvelia, kun lämpötila on alle -5 °C, estä vaahtopesu tarvittaessa. Tee tämä vaihtamalla yhdistelmä-suihkuputki korkeapainesuihkuputkeen.	Haltija
	Tarkasta pesupaikan ohjekilvet.	Tarkasta, ovatko käyttäjälle tarkoitetut ohjekilvet paikallaan ja luettavissa.	Haltija
	Tarkasta laitteen tiiviys.	Tarkasta pumppujen ja johtojärjestelmän tiiviys. Ilmoita asiakaspalvelulle, jos korkea-painepumpun alla on öljyä tai jos korkeapainepumpusta tulee yli 3 pisaraa vettä mi-nuutissa, kun pumppu on käytössä.	Haltija
	Tarkasta puhdistusaineen täyttömäärä. Tar- kasta täyttömäärä, lisää tarvittaessa. Haltija
	Kolikkosäillön tyhjennys	Avaa laitteen ovi ja tyhjennä kolikkosäiliö.
Jäätymisenestolla va-rustettu laite; päivit-täin, jos on pakkasta	Tarkasta jäätymisenestolaitteet.	Onko lämmityspuhallin käytössä?Onko termostaattisäätimen asetus oikea (lämpimämpi kuin -10 °C - taso "I", kylmempi kuin -10 °C - taso "II")?Onko jäätymisenestolaitteisto toiminnassa (jäätymiseneston vesimäärä n. 0,5 l/min)? Onko työkalupidikkeiden tyhjennysaukko vapaa?	Haltija
	Puhdista sihti.	Katso luku "Sihdin puhdistaminen".	Haltija
	Puhdista jäätymisenestopumpun suodatin.	Puhdista suodatin ja aseta takaisin.	Haltija
40 käyttötunnin jäl- keen tai viikoittain	Tarkasta korkeapainepumpun öljymäärä.	Öljymäärän on oltava merkintöjen MIN ja MAX välissä. Muussa tapauksessa lisää öli- jyä.	Haltija
	Tarkasta öljyn kunto. Jos öljy on maitomaista, siinä on vettä. Ilmoïta huoltopalveluun. Haltija
	Puhdista työkalupidikkeet. Poista lika työkalupidikkeistä. Haltija
	Tarkasta puhdistusainesuodatin	Tarkasta silmämääräisesti, onko korkeapainesuihkussa puhdistusainetta. Puhdista puhdistusainesuodatin tarvittaessa.	Haltija
	Tarkasta toiminta Tarkasta kaikkien pesuohjelmien toiminta Haltija
	WSO: Tarkala suolasäiliö	Onko suolataso vedenpinnan yläpuolella? Lisää pehmennyssuolaa tarvittaessa.	Haltija
	WSO: Tarkasta pehmennetyn veden jään- nõskovuus	Poista vesi lämpimän veden uimurisäiliöstä ja määritä jäännõskovuus testisarjalla B (tilausnumero 6.768-003). Ohjevaro: alle 3 °dH.	Haltija
	Puhdista kotelon ulkopinnat	Sekoita pesuhallin ja laattojen puhdistusaineesta RM 841 10 %:n puhdistusliuos, levi- tä sitä pinnoille ja anna vaikuttaa noin 2–3 minuuttia. Älä anna kuivua. Huuhtele perusteellisesti korkeapainesuihkulla vaikutusajan jälkeen.	Haltija
		Sekoita pesuhallin ja laattojen puhdistusaineesta RM 841 20 %:n puhdistusliuos, levi- tä sitä pinnoille ja anna vaikuttaa noin 2–3 minuuttia. Puhdista pinnat vaikutusajan jäl- keen kostealla liinalla tai mikrokuituliinalla ja huuhtele sitten huolellisesti korkeapainesuihkulla. Suuret pinnat voidaan haluttaessa kuivata kumilastalla.	Haltija
	Roiskesuojapaneelien puhdistus	Sekoita pesuhallin ja laattojen puhdistusaineesta RM 841 10 %:n puhdistusliuos, levi- tä sitä pinnoille ja anna vaikuttaa noin 2–3 minuuttia. Älä anna kuivua. Huuhtele perusteellisesti korkeapainesuihkulla vaikutusajan jälkeen.HUOMIOVaurioitumisvaaraLiuottimet ja liuottimia sisältävät puhdistusaineet volvat vahingolittaa roiskesuojapa- neeleita.Älä puhdista roiskesuojapaneeleita liuottimilla tai liuottimia sisältävillä puhdistusaineella.	Haltija
Kerran, yhden kuu- kauden kuluttua käyt- töönotosta	WSO: Vaihda WSO-hienosuodatin	Sulje puhtaan veden tulo, kierrä suodatinkuppi irti, vaihda suodatinpanos, asenna uusi suodatinpanos ja suodatinkuppi takaisin paikalleen ja avaa puhtaan veden tulo.	Haltija
80 käyttötunnin jäl- keen tai joka toinen viikko	Puhdista ja hoida kotelo.	Puhdista kotelo perusteellisesti ulkoa ja sisältä.	Haltija
160 käyttötunnin jäl- keen tai kuukauden välein	Tarkasta jäätymisenestoaineen vesimää- rä.	Vähimmäisarvo: n. 0,5 l/min pesutyökalua kohti (ratkaiseva on se työkalu, jonka läpi- virtaus on pienin).Pienempi vesimäärä, jos on jäätymisenestopiliri: Puhdista jäätymisenestopumpun suodatin, puhdista sihti (jäätymiseneston palloventtiilissä), huuhtele letku.Suurempi vesimäärä kaikissa työkaluissa: Säädä veden määrää jäätymiseneston palloventtiilillä.Suurempi vesimäärä vain korkeapainepistoolissa: Vaihda korkeapainepistoolin lii- tososa.Δ VAROITUSJos jäätymiseneston vesimäärä on liian suuri, korkeapainepistooli voi liikkua halitsemattomasti ja aiheuttaa koukkaantumisia.Jos jäätymiseneston vesimäärä korkeapainepistoolissa on liian suuri, on korkeapaine- pistoolin liitososa ehdottoması vaihdettava.	Haltija
	Puhdista puhdistusaineen suodattimet puhdistusainesäiliöissä.	Irrota suodatin ja huuhtele huolellisesti kuumalla vedellä.	Haltija
	WSO: Tarkasta suolasäiliö	Tarkasta vedenpinnan taso (noin 5..25 cm sihtilevyn yläpuolella).	Haltija
		Tarkasta, ettei ole saostumia, lyhjennä tarvittaessa, puhdista, täytä uudelleen peh- mennyssuolalla ja ota uudelleen käyttöön. Toimintahäiriöiden vaara. Kun lisäät peh- mennyssuolaa, käytä vain luvussa "Lisävarusteet" mainittua tablettimuotoista pehmennyssuolaa.	Haltija
	Voitele oven saranat.	Voitele saranat rasvalla (tilausnro: 6.288-072).	Haltija
	Voitele ovien lukot, ohjauskaapin ovet.	Suihkuta hoitoainelta (tilausnro: 6.288-116) lukkoihin.	Haltija
Neljännesvuosittain	Puhdista kolikkoaukko	Avaa laitteen ovi. Puhdista kolikkoaukko (katso kohta "Huoltotyöt").	Haltija
250 käyttötunnin jäl- keen tai puolen vuo- den välein	Tarkasta pumppupää.		Huoltopalvelu
	Tarkasta puhtaan veden uimuriventtiili.	Jos ylivuotoletkusta tulee vettä, tarkasta uimuriventtiilin tiiviste. Vaihda uimuriventtiili tarvittaessa.	Haltija / huoltopal- velu
	Tarkasta annostelupumppujen pumpppulet- ku.	Tarkasta, onko pumppuletkussa halkeamia ja kulumia, vaihda tarvittaessa.	Haltija / huoltopal- velu
500 käyttötunnin jäl- keen tai vuosittain	Tarkasta korkeapainepumput kokonaan.		Huoltopalvelu
	Vaihda korkeapainepumppujen öjly.	Katso huoltotyöt.	Haltija
Vuosittain ennen pak- kasjaksoa	Tehovaahto-suuttimen (lisävaruste) suo- dattimen puhdistus	Katso "Jääytymisenesto / Tehovaahto-suuttimen puhdistus". Määrittele seuraavat puh- distusvälit kokemuksen mukaan.	Haltija
1000 käyttötunnin vä- lein	WSO: Vaihda WSO-hienosuodatin	Sulje puhtaan veden tulo, kierrä suodatinkuppi irti, vaihda suodatinpanos, asenna uusi suodatinpanos ja suodatinkuppi takaisin paikalleen ja avaa puhtaan veden tulo.	Haltija
	Turvallisuustarkastus	Turvallisuustarkastus painepesulaitteita / onnettomuuksien ehkäisyä koskevien sää- nösten mukaisesti.	Huoltopalvelu

Öljynvaihto

△VAROITUS

Palovammojen vaara

Korkeapainepumppu ja moottoriöljy ovat kuumia ja aiheuttavat palovammoja, jos niihin kosketetaan.

Anna korkeapainepumpun jäähtyä 15 minuuttia ennen öljynvaihtoa.

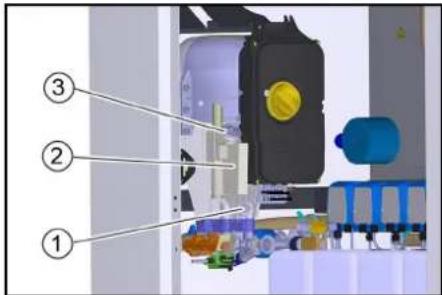

1. Aseta öljynkeräysastia öljynpoistotulpan alle.

①Öljynpoistotulppa
②Öljysäiliö
③ Kansi
2. Irrota öljysäilion korkki.
3. Kierrä öljynpoistotulppa irti ja kerää öljy astiaan.
4. Kierrä öljynpoistotulppa paikalleen ja kiristä se.
5. Lisää uutta öljyä hitaasti öljysäilion "MAX"-merkin-tään asti.
6. Kiinnitä öljysäilion korkki.
7. Hävitä käytetty öljy ympäristöystävällisellä tavalla tai vie se valtuutettuun keräyspisteeseen.

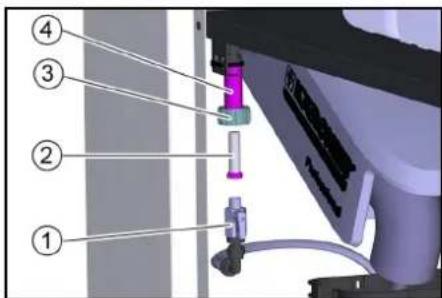

Puhdista siivilä

1. Avaa kiristysmutteri.


① Jäätymiseneston palloventtiili
② Seula
③ Kiristysmutteri
④Pidike

1. Vedä jäätymiseneston palloventtiili alas.
2. Vedä siivilä ulos pidikkeestä ja puhdista se.
3. Aseta siivilä paikalleen.
4. Kiinnitä jäätymiseneston palloventtiili pidikkeeseen kirstysmutterilla.

Kolikkoaukon puhdistus

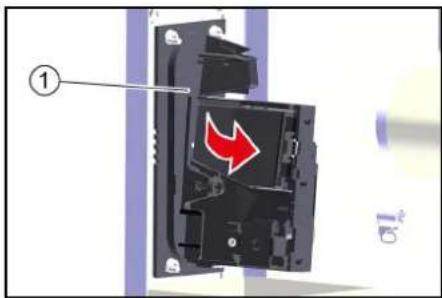

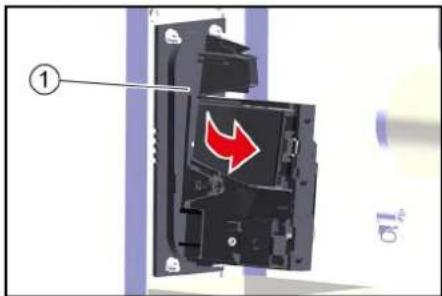

1. Avaa laitteen ovi.
2. Käännä kolikonvalitsin auki.

① Kolikonvalitsin
3. Puhdista kolikkokisko kostealla liinalla, johon on lisätty tiskiainetta.

Manuaalinen regenerointi WSO (BA 65/RO 75)

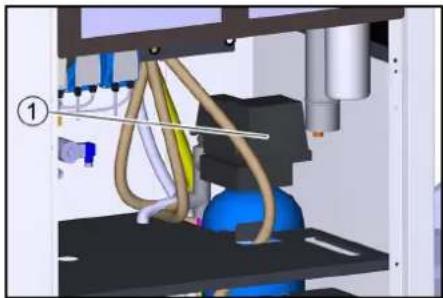

1. Irrota ohjauspään kansi.

1. Pidä punaista painiketta painettuna.

①Nokka-akseli
②Punainen painike
③ Asento "Suolan käyttö ja pesu"
3. Käännä nokka-akselia käsin, kunnes nuoli osoittaa kohtaan "Suolan käyttö ja pesu". Regenerointiprosessi käynnistyy ja kestää noin 1 tunnin.

Ohjeet häiriötilanteissa

ΔVAARA

Sähköiskun aiheuttama hengenvaara.

Kytke ennen laitteella suoritettavia töitä rakennuksen pääkytkin pois päältä ja varmista uudelleenpällekytkentää vastaan.

△VAROITUS

Vaurioituneista rakenneosista voi päästä ulos korkeapainevesisuihku, joka aiheuttaa loukkaantumisia.

Tee laitteesta paineeton kääntämällä laitekytkin asentoon "0/OFF" ja avaamalla sen jälkeen kaikki korkeapainepistoolit siihen asti, kunnes laitteen paine on vapautunut.

Kuka saa poistaa häiriöitä?

Käyttäjä: Töitä, joissa on huomautus "Käyttäjä", saavat suorittaa ainoastaan koulutuksen saaneet henkilöt, jotka osaavat käyttää ja huoltaa korkeapainelaitteita varmasti.

Sähköalan ammattilainen: Töitä, joissa on huomautus "Sähköalan ammattilainen", saavat suorittaa ainoastaan henkilöt, joilla on sähköalan koulutus.

Asiakaspalvelu: Töitä, joissa on huomautus "Asiakaspalvelu", saavat suorittaa ainoastaan KÄRCHER-asia-kaspalvelun asentajat tai asentajat, jotka KÄRCHER on valtuuttanut.

Nykyiset aktiiviset viat, häiriöt ja tapahtumat

Jos tulee kriittisiä vikoja, häiriöilmoituksia tai tapahtumia, aloitusnäyttö vaihtuu automaattisesti ilmoitusnäkymään noin 1 minuutin kuluttua.

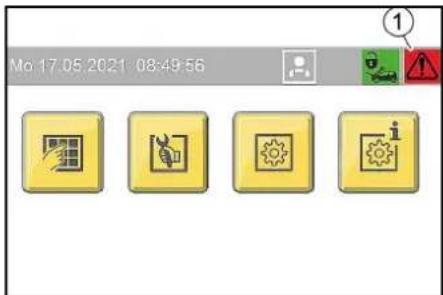

Aktiivinen ilmoitus näytetään ohjausyksikössä oikeassa yläkulmassa olevalla huomiosymbolilla.

Mo 17.05.2021 08:49:56 ①

① Aktiivisten ilmoitusten näyttö

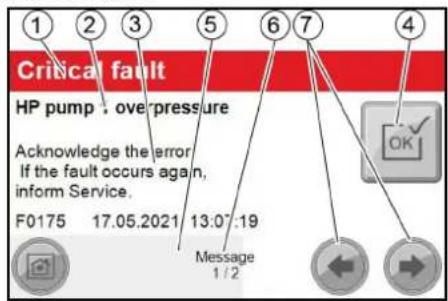

Ilmoitusnäkymät

①Imoitusluokan näyttö:

— Punainen: kriittinen vika; laitteisto pysähtyy välit-tömästi
— Keltainen: häiriö; laitteiston käyttöä voidaan jatkaa
— Vihreä: tapahtuma; tiedot haltijalle

② Vian kuvaus

③ Tiedot vian mahdollisesta syystä ja sen korjaamisesta. Näyttää vikanumeron sekä päivämäärän ja kellonajan, jolloin vika ilmeni.
④Painike vian kuittaamiseen.

Huomautus

Jos painike on harmaana, vika on edelleen olemassa ei- kä sitä voi kuitata.
Jos painikkeessa on keltainen tausta, häiriö on korjattu ja vika voidaan kuitata.
⑤Edistymispalkki näyttää, kuinka kauan nykyinen ilmoitus on jo ollut näkyvissä.

Huomautus

Näkymä siirtyy automaattisesti seuraavaan kuvaan noin 2–3 sekunnin kuluttua. Tämän jälkeen palkki täyttyy kokonaan.

⑥Näyttää nykyisen ilmoituksen numeron / ilmoitusten kokonaismäärän.
⑦ Painikkeet, joilla voit selata manuaalisesti edestakaisin eri ilmoitusnäkymiä.

Huomautus

Jos laitteistossa on kriittinen vika, laitteistoa ei voi käyttää. Tämä näkyy punaisena palkkina vastaavassa valikkonäkymässä.

① Punainen palkki, kun laitteiston toiminta on estetty kriittisen vian vuoksi

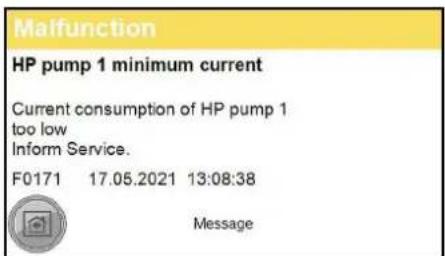

Esimerkki häiriöilmoituksesta

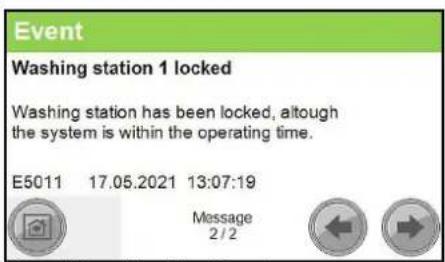

Esimerkki tapahtumailmoituksesta

Ohjausyksikön ilmoittamat häiriöt

Häiriöt ilman ilmoitusta Korkeapainepumpun häiriöt

Häiriö	Mahdollinen syy	Korjaus	Suorittaja
Laitteiston paine ei nouse tai pumpusta kuuluu ko-putusta	Vedenottomäärä liian pieni.	Tarkasla vedenottomäärä (katso "Tekniset tiedot").	Haltija
	Korkeapainesuutin tukkeutunut tai huuhtoutunut pois.	Puhdista tai vaihda korkeapainesuutin.	Haltija
	Väärä korkeapainesuutin asennettu.	Vaihda korkeapainesuutin (katso oikea koko kohdasta "Tekniset tiedot").	Haltija
	Putki tukossa.	Tarkista kaikkien putkien läpivirtaus.	Haltija
	Järjestelmä imee ilmaa.	Tarkista järjestelmä vuotojen varalta, puhdistusaineen imuletkujen on oltava puh-distusaineessa, lisää puhdistusainetta säiliöön.	Haltija
		Tarkasta, onko pumppuletkussa halkeamia ja kulumia, vaihda tarvittaessa.	Haltija
Korkeapainepumppu vuo-taa (yli 3 vesipisaraa mi-nuutissa)	Viallinen pumpun osa.	Vaihda viallinen osa.	Huoltopalvelu
Ei puhdistusaineen imua	Tukkeutunut suodatin tai letku.	Puhdista osat.	Haltija
	Takaiskuventtiili viallinen.	Vaihda venttiili.	Huoltopalvelu
	Annostelupumpun pumppuletku vauri-oitunut.	Tarkasta, onko pumppuletkussa halkeamia ja kulumia, vaihda tarvittaessa.	Haltija, huoltopalvelu
Korkeapainepumput ime-vät ilmaa	Puhdistusainesäiliö tyhjä.	Täytä puhdistusaineella.	Haltija

Lämpimän veden syöttöhäiriöt

Häiriö	Mahdollinen syy	Korjaus	Suorittaja
Vedenpuute lämpimän veden uimurisäiliössä	Vedensyöttö tukossa.	Avaa puhtaan veden sulkuventtiili (rakennuksen puoleinen).	Haltija
	Uimuriventtiili viallinen.	Tarkista uimuriventtiili, korjaa tarvittaessa	Haltija
	Kuivakäynnin anturi viallinen.	Tarkista anturi.	Haltija
	Letku puhjennut tai löystynyt.	Tarkista letkujohdot, tarvittaessa kiinnitä tai vaihda ne.	Haltija
	Verkkoerotuksen (lisävaruste) pumppu ei toimi.	Tarkasta pumppu. Tarkasta pumpun jännitteensyöttö.	Huoltopalvelu
Veden lämpötila liian kor-kea tai liian alhainen	Lämpimän veden lämpötila-anturi on viallinen.	Tarkista lämpötila-anturi ja vaihda se tarvittaessa.	Huoltopalvelu

Häiriöt kolikkoaukossa

Häiriö Mahdollinen syy	Korjaus Suorittaja
Kolikonvalitsin hylkää kaikki kolikot	Laitekytkin pois päältä. Käännä laitekytkin (laitteessa) asentoon "1". Haltija
	Kellonaikaa tai toiminta-aikoja on muutettu.	Tarkista ohjausyksikön asetukset. Haltija
	Kriittinen vika on poistanut laitleiston käytöstä.	Tarkista ohjausyksikkö kriittisten vikojen varalta. Korjaa ja kuittaa mahdolliset viat.	Haltija
	Kolikonvalitsin on likainen. Puhdista kolikkoaukko (katso "Hoito ja huolto"). Haltija

Häiriöt ioninvaihtosuodattimessa (lisävaruste)

Häiriö Mahdollinen syy	Korjaus Suorittaja
Ioninvaihtosuodatin ei re-generoidu	Ei virransyöttöä. Tarkista virransyöttö.	Haltija
Vesi pysyy kovana rege-neroinnin jälkeen	Suolasäiliö on tyhjä.	Täytä pehmenninsuola uudelleen, odota, että suolavesi muodostuu (noin 2 tuntia), käynnistä manuaalinen regenerointi. Älä koskaan anna suolan määrän laskea suolasäiliön vedenpinnan alapuolelle.	Haltija
Suolavettä ei imetä	Veden tulopaine liian alhainen.	Nosta veden tulopaine vähintään arvoon 0,3 MPa (3 bar).	Haltija

Häiriöt ioninvaihtosuodattimessa (lisävaruste)

Häiriö Mahdollinen syy	Korjaus Suorittaja
RO-pumppu ei käynnisty	Permeaatin puskurisäiliön on täynnä.	Odota, kunnes permeaatti on kulutettu.	Haltija
	Ohjausyksikön käynnistymisaika ei ole vielä päättnyt.	Odota.	Haltija
	Vedenpuute.	Tarkista hienosuodatin liian varalta ja vaihda suodatinpanos tarvittaessa.	Haltija
	Ioninvaihtosuodattimen regenerointi on käynnissä.	Odota regeneroinnin loppumista.	Haltija
	Ioninvaihtosuodattimesta ei tule peh- mennettyä vettä.	Tarkista ioninvaihtosuodatin.	Haltija
Permeaatin puskurisäiliö on usein tyhjä	Veden tulolämpötila liian alhainen.	Tarkista pehmennetyn veden lämpötila.	Haltija

Häirlöt jäätymisenestojärjestelmässä (Ilsävaruste)

Häiriö Mahdollinen syy korjaus Suorittaja
Lämmityspuhallin ei ole toiminnassa	Lämmityspuhallin väärin säädetty.	Tarkista lämmityspuhaltimen asetukset (katso "jääytymisenesto/lämmityspuhallin").	Haltija
Jäätymisenesto ei ole toi-minnassa	Jännitteensyöttö katkennut.	Tarkista ja varmista jännitteensyöttö.	Haltija
Puhdistustyökalut jääty-neet.	Jääytymisenestopumpun suodatin tai siivilä tukossa (vain jäätymisenestopiliri)	Avaa ja puhdista jäätymisenestopumpun suodatin. Puhdista siivilä (katso "Hoito ja huolto / Siivilän puhdistus").	Haltija

Tekniset tiedot

Oikeus teknisiin muutoksiin pidätetään.

		500 l/h 6 kW	500 l/h 12 kW	500 l/h 24 kW	900 l/h 6 kW	900 l/h 12 kW	900 l/h 24 kW
Maaversio
Maa		EU	EU	EU	EU	EU	EU
Sähköliitäntä
Verkkojännite	V	400	400	400	400	400	400
Vaihe	~	3	3	3	3	3	3
Taajuus	Hz	50	50	50	50	50	50
Liitäntäteho ilman jäätymissuojaa	kW	8,7	14,7	26,7	9,5	15,5	27,5
Liitäntäteho jäätymissuojalla	kW	11,5	17,5	29,5	12,3	18,3	30,3
Kotelointiluokka		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Verkkosulake (hidas)	A	32	40	63	32	40	63
FI-suojakytkin	delta I, A	0,03	0,03	0,03	0,03	0,03	0,03
Vesillitäntä
Tulopaine	MPa	0,6	0,6	0,6	0,6	0,6	0,6
Tulolämpötila (enint.)	°C	40	40	40	40	40	40
Tulomäärä (väh.)	l/min	10	10	10	15	15	15
Laitteen tehotiedot
Vakiosuuttimen suutinkoko	--	5004	5004	5004	5004	5004	5004
Käyttöpaine	MPa	10	10	10	10	10	10
Käyttöpaine (enint.)	MPa	11	11	11	11	11	11
Pumppausmäärä, vesi	l/min	9,16	9,16	9,16	9,16	9,16	9,16
Lämpimän veden lämpötila jatkuvan käytön aikana	°C	25	60	60	20	40	50
Käsiruiskupistoolin rekyylivolma	N	17	17	17	29	29	29
Pumppausmäärä, puhdistusaine	ml/min	2,5...70	2,5...70	2,5...70	2,5...70	2,5...70	2,5...70
Mitat ja painot
Pituus x leveys x korkeus enintään	mm	800x1200x210	800x1200x210	800x1200x210	800x1200x210	800x1200x210	800x1200x210
		0	0	0	0	0	0
Tila pesuainekanisterille	I	4x10	4x10	4x10	4x10	4x10	4x10
Kylmän veden uimurisäiliö	I	3,5	3,5	3,5	3,5	3,5	3,5
Lämpimän veden uimurisäiliö	I	30	30	30	30	30	30
Paino	kg	330	330	330	330	330	330
Korkeapainepumpun öljymäärä	I	0,5	0,5	0,5	0,5	0,5	0,5
Öljylaatu	Tyyppi	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90
Määritetyt arvot EN 60335-2-79 mukaan
Käsi-käsivarsi-tärinäarvo	m/s2	0,2	0,2	0,2	0,2	0,2	0,2
Epävarmuus K	m/s2	0,5	0,5	0,5	0,5	0,5	0,5
Äänenpainetaso	dB(A)	66500 l/h 6 kW	66500 l/h 12 kW	66500 l/h 24 kW	66900 l/h 6 kW	66900 l/h 12 kW	66900 l/h 24 kW
Epävarmuus K_pA	d	B	(	A	)	3	3
Äänen tehotaso L_WA + epävarmuus K_WA	d	B	(	A	)	8	5
Ioninvalhtosuodatin
Kapasiteetti BA 42 °dH/m	^3	42 42 42 ---
Kapasiteetti BA 65 °dH/m	^3	65 65 65 65 65 65
Pehmennetyn veden kovuus	°dH	0...0,3	0...0,3	0...0,3	0...0,3	0...0,3	0...0,3
Suolasäiliö	I	35 35 35 35 35 35
Käänteisosmoosi
Permeaattikapasiteetti, min. 15 °C:n vedenlämpötilassa	l/h	60	60	60	60	60	60
Käyttöpaine uutena 15 °C:n vedenlämpötilassa	MPa (bar)	1,4 (14)	1,4 (14)	1,4 (14)	1,4 (14)	1,4 (14)	1,4 (14)
Suolanpoistoaste	%	98...99	98...99	98...99	98...99	98...99	98...99
Veden lämpötila-alue	°C	2...30	2...30	2...30	2...30	2...30	2...30
Ympäristön lämpötila (maks.)	°C	40 40 40 40 40 40
Tuloveden jäännöskovuus	°dH	0...0,3	0...0,3	0...0,3	0...0,3	0...0,3	0...0,3
Permeaatin maksimaalinen johtavuus tahrattomaan kuivaukseen	μS/cm	<100	<100	<100	<100	<100	<100
Permeaatin puskurisäiliö	I	65 65 65 65 65 65

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden sywnä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostolositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu)

Kuljetus

△VARO

Loukkaantumisvaara, vaurioitumisvaara Huomioi kuljetettaessa laitteen paino.

1. Ajoneuvossa kuljetettaessa varmista laite sovellettavien määräysten mukaisesti liukumisen ja kaatumisen estämiseksi.

Varastointi

△VARO

Loukkaantumis- ja vaurioitumisvaara Huomioi varastoitaessa laitteen paino.

Lisävarusteet ja varaosat

Käylä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

EU-vaatimustenmukaisuus- vakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa.

Tuote: Painepesuri

Tyyppi: 1.319-xxx

Sovellettu asetus (sovelletut asetukset) (EU) 2019/1781

Sovelletut yhdenmukaistetut standardit

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Sovellettu vaatimustenmukaisuuden arviointime- nettely

2000/14/EY: liite V

Äänen tehotaso dB(A)

1-paikka

Mitattu: 82

Taattu: 85

2-Platz

Mitattu: 81

Taattu: 83

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Lisavarustus ja varuosad 246

• turvaseadiste kohta;

Putukajääkide lahustamine.

Kellaaja seadistamine

Märkus

Seadistamisel valitakse praegune tund. Minutid nullitak-se sisestamise ajaks.

Kellaaja seadistamine

1. Vajutage klahvi Kellaaja seadistamine.

Time 13 32 29 Hour Min 0 Max 2: 1 2 3 ← 4 5 6 7 8 9 0 ⑥ ⑤ ④ ③ ② ①

①Antifriisi kuulkraan söelaga
②Antifriisi ujukmahuti
③Antifriisipump
④Antifriisipumba filter

① Antifriisi magnetventiil
②Antifriisi kuulkraan

③7 Temperatuuripiiraja

38 Kuivkäigu sensor

⑲Sooja vee ujukimahuti

④0Sōel 7

④1Antifriisi kuulkraan 7

④2Antifriisipump 7

④3Antifriisipumba filter 7

④4Drossel 7

④5Antifriisi ujukmahuti 7

④6Antifriisi magnetventiil 8

④7Peenfilter ^2

④8Külma vee ujukimahuti vörgulahutamisseadiseta 10

①Antifriisi kuulkraan

②Sõel

③ Äärikmutter

④Hoidik

Mündipilu puhastamine

1. Avage seadme uks.
2. Klappige mündikontroller lahti.

①Olemasolevate teadete kuvamine

Teatenäidikud

Lisavarustus ja varuosad

18 Ploviklio atbulinis vožtuvas

Regullavimo vožtuvas
