CS 40036 Bp - Saha Kärcher - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton moottorisaha
Merkki	Kärcher
Malli	CS 40036 Bp
Nimellisjännite	36 V
Ketjun tyhjäkäyntinopeus	23 m/s
Ohjauskiskon pituus	400 mm
Leikkauspituus	340 mm
Ketjun jako	3/8"
Ketjuöljysäiliön tilavuus	160 ml
Paino (ilman akkua)	5,0 kg
Mitat (P × L × K)	904 × 217 × 261 mm
Äänenpainetaso (LpA)	92,9 dB(A)
Äänitehotaso (LwA)	103,9 dB(A)
Tärinäarvo (etu kahva)	3,0 m/s²
Tärinäarvo (taka kahva)	3,4 m/s²
Virtalähde	Litiumioniakku 36 V (Battery Power+ Kärcher)
Turvalaitteet	Ketjujarru, kynäpysäytin, ketjulukko, takaiskuvapaa ketju
Tarvittavat suojavarusteet	Kypärä, kuulonsuojaus, visiiri, viillonkestävät käsineet, säärisuojukset, turvakengät
Säännöllinen huolto	Säännöllinen puhdistus, ketjun kireyden tarkistus ja säätö, ketjujarrun tarkistus, ketjun teroitus tai vaihto
Varaosat	Käytä ainoastaan Kärcherin alkuperäisiä tarvikkeita ja varaosia
Takuu	Maakohtaisten ehtojen mukaan (katso lasku)

Usein kysytyt kysymykset - CS 40036 Bp Kärcher

Kuinka käynnistää Kärcher CS 40036 Bp -moottorisaha?

Varmista, että akku on ladattu ja asetettu paikalleen. Vapauta ketjujarru vetämällä käsinsuoja kahvaa kohti. Paina pääkytkimen lukituksen vapautuspainiketta ja paina sitten pääkytkintä. Laite käynnistyy.

Kuinka tarkistaa ja säätää ketjun kireys?

Poista akku ennen jokaista käyttöä ja käytä käsineitä. Löysää suojuksen mutterit. Kierrä säätöruuvia, kunnes ketju on noin 6,5 mm päässä kiskosta. Kiristä mutterit.

Millaista öljyä ketjulle tulee käyttää?

Käytä valmistajan suosittelemaa biohajoavaa ketjuöljyä. Täytä öljysäiliö (tilavuus 160 ml) ennen jokaista käyttöä.

Kuinka ladata Kärcher 36 V -akku?

Käytä yksinomaan Kärcher Battery Power+ 36V -pikalaturia. Kytke laturi pistorasiaan, aseta akku paikalleen. LED ilmaisee lataustason. Älä jätä akkua lataukseen yli 24 tunniksi.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina kypärää, kuulonsuojaa, viillonkestäviä käsineitä, säärisuojuksia ja turvakenkiä. Pidä sahaa molemmin käsin, älä koskaan hartioiden yläpuolella. Pidä henkilöt ja eläimet vähintään 15 m päässä. Älä työskentele tikkailla.

Kuinka puhdistaa ja huoltaa moottorisaha?

Poista akku. Puhdista ketju harjalla, pyyhi kotelo kuivalla liinalla. Tarkista ketjujarru jokaisen puhdistuksen jälkeen. Teroita ketju tarvittaessa ja vaihda se, jos se on kulunut.

Kuinka kuljettaa moottorisaha turvallisesti?

Poista akku. Kiristä ketjujarru. Asenna ketjun suojus. Kanna sitä etukahvasta, ohjauskisko taaksepäin. Pitkillä matkoilla tyhjennä öljysäiliö.

Kuinka säilyttää moottorisaha pitkään?

Poista akku, kiristä ketjujarru, asenna ketjun suojus. Tyhjennä ketjuöljy. Öljyä ketju ruosteen estämiseksi. Säilytä kuivassa ja ilmavassa paikassa, suojassa syövyttäviltä aineilta.

Mitä tehdä, jos moottorisaha ei käynnisty?

Tarkista, että akku on ladattu ja oikein asetettu. Jos akku on viallinen, vaihda se. Ylikuumenemisen tapauksessa anna jäähtyä. Katso käyttöohjeen vianmääritystaulukkoa.

Mikä on Kärcher CS 40036 Bp -moottorisahan takuu?

Takuu kattaa materiaali- ja valmistusvirheet maassasi voimassa olevien ehtojen mukaisesti. Ota yhteyttä jälleenmyyjään tai valtuutettuun huoltoliikkeeseen ostokuitin kanssa.

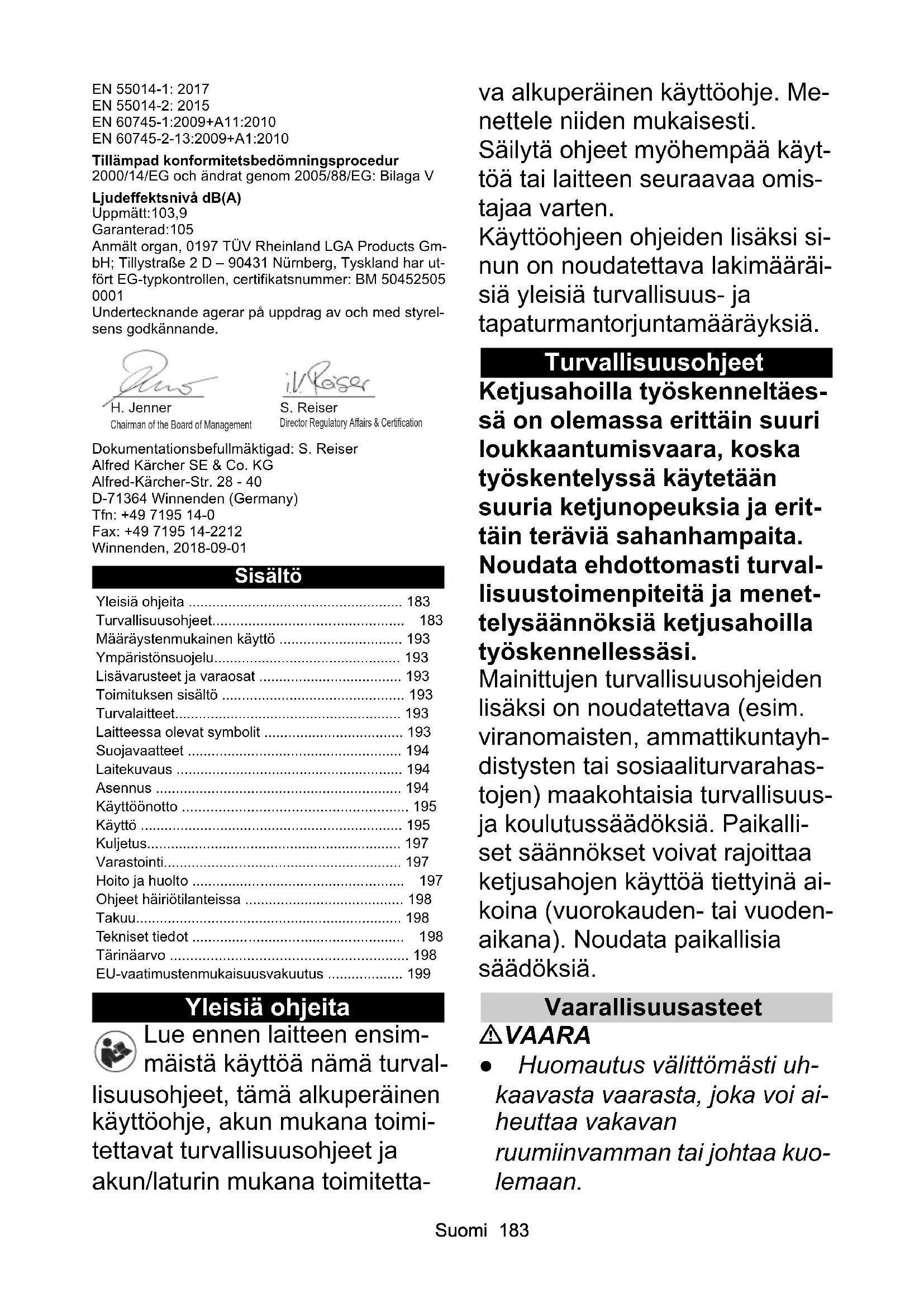

KÄYTTÖOHJE CS 40036 Bp Kärcher

Yleisiä ohjeita	183
Turvallisuusohjeet	183
Märäystenmukainen käytö	193
Ympäristönsuojelu	193
Lisävarusteet ja varaosat	193
Toimituksen sisälto	193
Turvalaitteet	193
Laitteessa olevat symbolit	193
Suojavaatteet	194
Laitekuvaus	194
Asennus	194
Käytöönotto	195
Käytö	195
Kuljetus	197
Varastointi	197
Hoito ja huolto	197
Ohjeet Häiriötilanteissa	198
Takuu	198
Tekniset tiedot	198
Tärinaarvo	198
EU-vaatimustenmukaisuusvakuutus	199

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä turvallisuusohjeet.

lisäohjeet, tämä alkuperäinen käyttöohje, akun mukana toimitettavat turvallisuusohjeet ja akun/laturin mukana toimitettavat

Katso alkuperäinen käyttöohje. Menettele niiden mukaisesti.

Säilytä ohjeet myöhempää käyttöä tai laitteen seuraavaa omistajaa varten.

Käyttöohjeen ohjeiden lisäksi sinun on noudatettava lakisääteisiä yleisiä turvallisuus- ja tapaturmantorjuntamääräyksiä.

Ketjusahoilla työskenneltäessä on olemassa erittäin suuri loukkaantumisvaara, koska työskentelyssä käytetään suuria ketjunopeuksia ja erittäin teräviä sahanhampaita. Noudata ehdottomasti turvallisuustoimenpiteitä ja menettelysäännöksiä ketjusahoilla työskennellessäsi.

Ketjusahoilla työskenneltäessä on olemassa erittäin suuri loukkaantumisvaara, koska työskentelyssä käytetään suuria ketjunopeuksia ja erittäin teräviä sahanhampaita. Noudata ehdottomasti turvallisuustoimenpiteitä ja menettelysäännöksiä ketjusahoilla työskennellessäsi.

Mainittujen turvallisuusohjeiden lisäksi on noudatettava (esim. viranomaisten, ammattikuntayhdistysten tai sosiaaliturvarahastojen) maakohtaisia turvallisuus- ja koulutussäännöksiä. Paikalliset säännökset voivat rajoittaa ketjusahojen käyttöä tiettyinä aikoina (vuorokauden- tai vuodenaikana). Noudata paikallisia säännöksiä.

VAARA

Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

• Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

VARO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

• Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS

Lue kaikki turvallisuus- ja käyttöohjeet.

Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun ja/tai vakaviin loukkaantumisiin.

Säilytä kaikki turvallisuus- ja käyttöohjeet myöhempää käyttöä varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (joissa on verkkojohto) ja akkukäyttöisiä sähkötyökaluja (joissa ei ole verkkojohtoa).

1 Työpaikan turvallisuus a Pidä työskentelyalue siistinä ja hyvin valaistuna.

Työpaikan epäjärjestys ja

valaisemattomat työalueet voivat johtaa tapaturmiin.

b Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on syttyviä nesteitä, kaasuja tai pölyjä. Sähkötyökalut synnyttävät kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

c Pidä lapset ja sivulliset loitolla sähkötyökalua käytettäessä. Voit menettää sähkötyökalun hallinnan huomiosi suuntautuessa muualle.

2 Sähköturvallisuus

a Sähkötyökalun pistokkeen tulee sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä pistorasia-adaptereita suojamaadoitettujen sähkötyökalujen yhteydessä. Alkuperäisessä kunnossa olevat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b Vältä koskettamasta sähköä johtaviin pintoihin, kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c Älä altista sähkötyökalua sateelle tai kosteudelle.

Veden tunkeutuminen sähkötyökalun sisään lisää sähköiskun vaaraa.

d Älä kanna tai ripusta sähkötyökalua verkkojohdosta äläkä vedä pistoketta irti pistorasiasta johdosta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista.

Vahingoittuneet tai toisiinsa kietoutuneet johdot lisäävät sähköiskun vaaraa.

e Kun käytät sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

f Jos sähkötyökalua on välttämätöntä käyttää kosteassa ympäristössä, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö pienentää sähköiskun vaaraa.

3 Henkilöturvallisuus

a Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Sähkötyökalua käytettäessä hetkellinenkin varomattomuus saattaa aiheuttaa vakavia vammoja.

b Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaiset suojavarusteet, kuten hengityssuojain, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet, pienentävät oikein käytettyinä loukkaantumisriskiä sähkötyökalun käyttötilanteesta riippuen.

c Varo tahatonta käynnistämistä. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen verkkovirtaan ja/tai liität siihen akun, otat sen käteesi tai kannat sitä. Jos kannat sähkötyökalua sormi käyttökytkimellä tai liität pistokkeen pistorasiaan käyttökytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

d Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee sähkötyökalun pyörivässä osassa, saattaa johtaa loukkaantumiseen.

e Vältä vaikeita työskentelyasentoja. Varmista aina tukeva seisoma-asento ja tasapaino. Siten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.

f Käytä työhösi soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, käsineet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.

g Jos pölynpoisto- ja keräilylaitteita voidaan asentaa, sinun on tarkastettava, että ne on liitetty oikein ja että niitä käytetään oikealla tavalla. Pölynpoistolaitteen käyttö vähentää pölyn aiheuttamia vaaroja.

4 Sähkötyökalun käyttö ja käsittely

a Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

b Älä käytä sähkötyökalua, jonka käyttökytkin ei toimi. Sähkötyökalu, jota ei enää voida käynnistää tai pysäyttää käyttökytkimellä, on vaarallinen, ja se täytyy korjata.

c Irrota pistoke pistorasiasta ja/tai irrota akku ennen kuin muutat laiteasetuksia tai vaihdat lisävarusteita ja kun lopetat työkalun käyt

tämisen. Tämä turvatoimenpide estää sähkötyökalun tahattoman käynnistymisen.

d Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna toisten henkilöiden käyttää sähkötyökalua, elleivät he ole perehtyneet sen käyttöön ja lukeneet käyttöohjeita. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

e Hoida sähkötyökalujasi huolella. Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä ole puristuksissa, ja tarkasta myös, ettei sähkötyökalussa ole murtuneita tai vaurioituneita osia, jotka saattaisivat haitata sen toimintaa. Korjauta vaurioituneet osat ennen työkalun käyttämistä. Usein loukkaantumisten ja tapaturmien syynä on sähkötyökalujen laiminlyöty huolto.

f Pidä terät terävinä ja puhtaina. Huolella hoidetut terät, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi, ja niillä työnteko on kevyempää.

g Käytä sähkötyökalua, lisävarusteita ja tarvikkeita, teriä jne. niiden käyttöoh-

jeiden mukaisesti. Ota tällöin työolosuhteet ja suoritettava työtehtävä huomioon. Sähkötyökalun käyttö muuhun kuin sille tarkoitettuun käyttöön saattaa johtaa vaarallisiin tilanteisiin.

5 Akun käyttö ja hoito

a Lataa akku vain valmistajan hyväksymien latauslaitteiden kanssa.

Kyseiselle akulle soveltumattomat latauslaitteet voivat aiheuttaa tulipalon.

b Käytä laitetta vain soveltuvalla akulla. Muun akun käyttäminen voi aiheuttaa loukkaantumisia tai tulipaloja. c Kun et käytä akkua, pidä se poissa paperiliittimien, kolikoiden, avaimien, naulojen, ruuvien tai muiden pienten metalliesineiden lähettyviltä, sillä ne voivat aiheuttaa oikosulun. Oikosulku voi aiheuttaa tulipalon tai räjähdyksen. d Akusta voi tietyissä olosuhteissa vuotaa nestettä. Vältä joutumista kosketuksiin sen kanssa. Jos joudut kosketuksiin nesteen kanssa, huuhtele se huolellisesti vedellä. Jos nestettä joutuu silmiin, ota välittömästi yhteyttä lääkäriin. Akkuneste voi ai-

heuttaa ihottumaa ja ihon polttelua.

6 Huolto

Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Siten varmistat, että sähkötyökalu säilyy turvallisena.

Muita yleisiä turvallisuusohjeita

Huomautus: Joillakin alueilla voivat määräykset rajoittaa tämän laitteen käyttöä. Kysy neuvoa paikallisilta viranomaisilta. VAARA: Hengenvaara laitteen hallitsemattomista liikkeistä aiheutuvien viiltohaavojen vuoksi. Pidä kehonosat etäällä liikkuvista osista. Sinkoavat tai putoavat esineet voivat aiheuttaa vammoja. Älä koskaan käytä laitetta, jos 15 m:n säteellä on ihmisiä, erityisesti lapsia tai eläimiä. Laitteeseen ei saa tehdä mitään muutoksia. VAROITUS: Lapset tai henkilöt, jotka eivät ole tutustuneet tähän ohjeeseen, eivät saa käyttää tätä laitetta. Paikallisissa määräyksissä saatetaan rajoittaa käyttäjän ikää. Näkyvyystyöskentelyalueelle täytyy olla esteetön, jotta voit havaita mahdolliset vaarat. Käytä laitetta vain hyvässä valaistuksessa.

• Varmista ennen käyttöä, että

laite ja kaikki hallintalaitteet, ketjujarru ja turvalaitteet mukaan lukien, toimivat kunnolla. Tarkista, onko löystyneitä kansia. Varmista, että kaikki suojukset ja kahvat on kiinnitetty asianmukaisesti ja kunnolla. Älä käytä laitetta, mikäli se ei ole moitteettomassa kunnossa. Älä koskaan käytä laitetta, jos kädensijassa oleva laitekytkin ei kytkeydy päälle tai pois asianmukaisesti. Vaihda loppuun kuluneet tai vaurioituneet osat, ennen kuin otat laitteen käyttöön. Takaiskun vaara tasapainon menetyksen vuoksi.

Vältä epänormaalia asentoa. Pidä huoli siitä, että seisot tukevasti ja pysyt tasapainossa.

• Pysäytä laite välittömästi ja tarkista se vaurioiden varalta tai tunnista tärinän syy, jos yksikkö on pudonnut, saanut iskun tai tärisee epänormaalisti. Anna valtuutetun huollon korjata vauriot tai vaihtaa laite.

VARO: Käytä laitetta käyttäessäsi täydellisiä silmä- ja kuulosuojaimia, lujia ja tukevia käsineitä ja pääsuojainta. Käytä kasvonaamaria, jos työ on pölyistä. Kun työskentelet tällaisella laitteella, käytä pitkiä, vahvoja housuja, tukevia kenkiä ja ihonmyötäisiä käsineitä. Älä työskentele paljain jaloin. Älä käytä koruja, sandaaleja tai lyhyitä housuja. Laitteen liikkuviin

osiin koskevat löysät vaatteet, hiukset tai korut aiheuttavat loukkaantumisvaaran. Pidä vaatteet ja korut erillään koneen liikkuvista osista. Sido pitkät hiukset kiinni. Kuulosuojaimet voivat rajoittaa varoitusäänien kuulemista. Kiinnitä siksi huomiota tämän lähistön ja työskentelyalueen mahdollisiin vaaroihin. Käytä vain valmistajan hyväksymiä lisävarusteita ja varaosia. Alkuperäiset lisävarusteet ja varaosat varmistavat laitteen turvallisen ja häiriöttömän käytön.

Ketjusahojen turvallisuusohjeet

• Pidä kaikki kehon osat loitolla teräketjusta sahan ollessa käynnissä. Varmista ennen sahan käynnistämistä, että teräketju ei kosketa mihinkään. Ketjusahan kanssa työskenneltäessä voi hetkellinen varomattomuus johtaa siihen, että vaatteet tai kehonosa tarttuu teräketjuun.
• Pidä ketjusahaa aina oikea käsi takakahvassa ja vasen käsi etukahvassa. Ketjusahan pitäminen eri tavalla työn aikana kasvattaa loukkaantumisriskiä, eikä sitä saa käyttää.
• Tartu sähkötyökaluun ainoastaan kahvojen eristepinnoista, koska teräketju saattaa osua omaan verkko

johtoon. Teräketjun kosketus jännitteiseen johtoon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.

Käytä suojalaseja ja kuulonsuojaimia. Lisäsuojavarusteita pään, käsien, säärien ja jalkojen suojaksi suositellaan. Sopiva suojapuku pienentää loukkaantumisvaaraa, joka syntyy ympäristöön sinkoutuvista lastuista ja teräketjun tahattomasta kosketuksesta. - Älä koskaan työskentele ketjusahan kanssa kasvavassa puussa. Ketjusahan käyttö puunkaadossa synnyttää loukkaantumisvaaran. Varmista aina tukeva seisoma-asento ja käytä ketjusahaa ainoastaan, kun seisot kiinteällä, turvallisella ja tasaisella alustalla. Luistava alusta tai epävakaat seisomapinnat kuten tikkaat voivat aikaansaada tasapainon menetyksen tai sahan hallinnan menettämisen. - Ota huomioon, että jännityksessä oleva oksa ponnahtaa takaisin sahattaessa. Puun kuitujen jännityksen poistuessa saattaa jännityksessä ollut oksa osua sahaajaan ja/tai riistää ketjusahan käyttäjän hallinnasta.

• Ole erityisen varovainen, kun sahaat alusmetsikköä ja nuoria puita. Ohut puu saattaa tarttua teräketjuun ja iskeä sinuun tai saattaa sinut menettämään tasapainosi. Kanna ketjusahaa etukahvasta sahan ollessa pysähdyksissä ja teräketjun osoittaessa kehostasi poispäin. Asenna aina suojus laippaan, kun kuljetat tai säilytät ketjusahaa. Ketjusan huolellinen käsittely vähentää todennäköisyyttä koskettaa liikkuvaa teräketjua epähuomiossa. Noudata voitelua, ketjun kiristystä ja lisätarvikkeiden vaihtoa koskevia ohjeita. Asiaankuulumattomasti kiristetty tai voideltu ketju voi revetä tai kasvattaa takaiskuriskiä.
• Pidä kahvat kuivina, puhtaina ja vapaana öljystä sekä rasvasta. Rasvaiset, öljiset kahvat ovat liukkaita ja johtavat hallinnan menetykseen.
• Sahaa vain puuta. Älä käytä ketjusahaa töihin, joihin sitä ei ole tarkoitettu. Esimerkki: Älä käytä ketjusahaa muovin, muurauksen tai muiden kuin puisten rakennusaineiden sahaukseen. Ketjusahan käyttö muihin kuin määräyksenmukaisiin töihin saattaa johtaa vaarallisiin tilanteisiin.

Takaiskun syyt ja sen estäminen

Takaisku saattaa syntyä terälevyn kärjen osuessa esineeseen tai puun taipuessa ja teräketjun jäädessä puristukseen sahausuraan.

Laipan kärjen kosketus saattaa monessa tapauksessa johtaa odottamattomaan taaksepäin suuntautuvaan vastavoimaan, jolloin terälevy iskeytyy ylöspäin ja käyttäjää kohti.

Teräketjun jäädessä puristukseen terälevyn yläreunasta laippa saattaa nopeasti iskeä taaksepäin käyttäjää kohti.

Jokainen näistä vastavoimista voi johtaa siihen, että menetät sahan hallinnan ja voit loukkaantua vakavasti. Älä luota yksinomaan ketjusahan turvalaitteisiin. Ketjusahan käyttäjänä sinun tulisi ryhtyä määrättyihin toimenpiteisiin voidaksesi työskennellä ilman onnettomuutta ja loukkaantumista.

Takaisku johtuu sähkötyökalun väärästä tai virheellisestä käytöstä. Se voidaan estää sopivin varotoimin, joita selostetaan seuraavassa:

• Pidä saha tukevassa otteessa molemmilla käsilläsi siten, että peukalo ja sormet ovat ketjusahan kahvojen ympärillä. Aseta kehosi ja käsivartesi asentoon, jossa pystyt vastustamaan takaiskuvoimia.

Kun suoritetaan tarkoituksenmukaisia toimenpiteitä, käyttäjä pystyy hallitsemaan takaiskuvoimia. Älä koskaan irrota otetta ketjusahasta.

Vältä epänormaalia kehon asentoa äläkä koskaan sahaa yli olkakorkeuden. Näin voidaan estää laipan kärjen tahaton kosketus ja mahdollistetaan ketjusahan parempi hallinta odottamattomissa tilanteissa. Käytä aina valmistajan määräämiä varalaippoja ja teräketjuja. Vääränlaiset varalaippat ja teräketjut voivat johtaa ketjun katkeamiseen ja/tai takaiskuun. Noudata valmistajan antamia teräketjun teroitus- ja huolto-ohjeita. Liian matala syvyyssäädin kasvattaa taipumusta takaiskuun.

Ketjusahojen lisäturvallisuusohjeet

Huomautus: Karcher suosittelee sahaamaan puunrungot ensimmäisen käytön yhteydessä sahapukilla. Pidä ketjusahaa käyttäessäsi saatavilla ensiapupakkaus suurille haavoille sekä väline, jolla voit soittaa apua. Suuremman ja kattavamman ensiapupakkauksen tulisi olla lähettyvillä.

VAROITUS: Varmista ennen laitteen käyttöä, että alusta on tukeva ja työpaikka puhdas sekä suunnittele peräytymistie, jota voit käyttää putoavilta oksilta suojautumiseen. Varo voiteluöljysumua ja sahanlastuja. Käytä tarvittaessa naamaria tai hengityslaitetta. Pidä ketjusahasta aina kaksin käsin kiinni. Pidä kahvoista kiinni toiselta puolelta peukalolla ja toiselta sormilla. Pidä takakahvasta kiinni oikealla kädellä ja etukahvasta vasemmalla kädellä.

• Loukkaantumisvaara. Älä tee laitteeseen mitään muutoksia. Älä käytä laitetta lisä- tai muiden laitteiden käyttämiseen, joita laitteen valmistaja ei ole suositellut. - Varmista ennen laitteen käynnistämistä, että teräketju ei kosketa mitään esineitä. - Vakava loukkaantuminen tai kuolema, jos väärin kiinnitetty teräketju ponnahtaa pois terälevystä. Tarkista ketjun kireys aina ennen käyttöä. Ketjun pituus riippuu lämpötilasta. - Varmista, että kaikki suojukset, kahvat ja kaarnatuki ovat kunnolla kiinni ja hyvässä kunnossa. - Vääristä työtavoista johtuvat vakavat vammat:

Ketjusahan kanssa työskenneltäessä on oltava aina valppaana ja valvottava työskentelypaikkaa. Työskentelyalueen koko riippuu suoritettavasta tehtävästä ja puun tai työkappaleen koosta.

Puun kaataminen vaatii suuremman työalueen kuin esim. katkaisu.

• Älä koskaan sahaa niin, että vartalosi on samassa linjassa terälevyn ja ketjun kanssa. Näin vähennät vaaraa, että ketju osuu päähän tai kehoon takapotkun tapauksessa.
• Älä liikuta sahaa sahattaessa edestakaisin, vaan anna ketjun tehdä työ, pidä ketju terävänä äläkä yritä työntää ketjua leikkauksen läpi.
• Älä kohdista sahaan painetta sahauksen lopussa. Ole valmis vapauttamaan saha, kun se on sahannut puun läpi.
• Älä pysäytä ketjusahaa sahauksen aikana. Anna sahan käydä, kunnes olet sahannut loppuun.
• Tutustu uuteen ketjusahaasi tekemällä yksinkertaisia sahauksia tukevasti tuettuun puuhun. Toista tämä, jos et ole käyttänyt ketjusahaasi pitkään aikaan. Älä sahaa viiniköynnöksiä ja/tai matalia pensaita, joiden halkaisija on alle 75 mm.
• Sammuta laite, kytke ketjuarru, poista akku ja varmista, että kaikki liikkuvat osat ovat pysähtyneet kokonaan:
• ennen kuin puhdistat laitteen tai poistat tukkeuman.
• kun jätät laitteen ilman valvontaa.
• ennen kuin asennat tai poistat lisälaitteita.
• ennen kuin tarkistat tai huollat laitteen tai työskentelet laitteen parissa.

VARO • Ketjusaha on raskas laite. Ketjusahaa käyttävien ihmisten tulee olla fyysisesti hyvässä kunnossa ja terveitä. Näön, liikkuvuuden, tasapainon ja kädentaitojen tulisi olla hyvät. Jos et ole tästä varma, älä käytä ketjusahaa. • Kun työskentelet laitteen kanssa, käytä aina visiirillä varustettua suojakypärää kasvojen ja pään loukkaantumisriskin vähentämiseksi takapotkun tapauksessa.

Jäännösriskit

VAROITUS

• Vaikka laitetta käytetään ohjeenmukaisella tavalla, jää silti tiettyjä jäännösriskejä. Laitteen käytön aikana voi esiintyä seuraavia vaaroja: Tärinä voi aiheuttaa loukkaantumisia. Käytä jokaiseen työhön oikeaa työkalua ja määrättyjä otteita ja rajoita työaikaa ja altistumista.
• Melu voi johtaa kuulovaurioihin. Käytä kuulosuojaimia ja rajoita kuormitusta. Viiltohaavat jouduttaessa kosketuksiin teräketjun paljaiden sahahampaiden kanssa. Viiltohaavat odottamattomien, äkillisten liikkeiden tai

terälevyn takapotkun seurauksena.

• Teräketjusta lentävien osien aiheuttamat viiltohaavat / injektiovaara.
• Sinkoavien esineiden (puunlastut, säikeet) aiheuttamat vammat.
• Pölyn ja hiukkasten hengittäminen.
• Ihokosketus voiteluaineen/öljyn kanssa.

Riskien pienentäminen

VARO

• Laitteen pitkäaikaisessa käytössä voi käsissä syntyä tärinän aiheuttamia verenkiertohäiriöitä. Yleispätevää kestoa laitteen käytölle ei voida määrittää, koska se riippuu monista tekijöistä:
• Henkilökohtainen taipumus heikentyneeseen verenkiertoon (usein kylmät sormet, sormien kihelmöinti) Alhainen ympäristön lämpötila. Käytä käsiesi suojana lämpimiä käsineitä. Lujan tarttumisen estämä verenkierto. Keskeytymätön käyttö on vahingollisempaa kuin taukojen keskeyttämä käyttö. Jos käytät laitetta säännöllisesti, pitkäaikaisesti ja sinulla ilmenee toistuvasti oireita, kuten esim. sormien kihelmointia,

kylmät sormet, sinun tulee kääntyä lääkärin puoleen.

Määräystenmukainen käyttö

VAARA

Määräystenvastainen käyttö

Hengenvaara viiltohaavojen vuoksi

Käytä laitetta vain määräystenmukaisesti.

• Ketjusaha on tarkoitettu ammattimaiseen käyttöön.
• Ketjusaha on tarkoitettu työskentelyyn ulkona.
• Turvallisuussyistä pidä ketjusahasta aina kiinni kaksin käsin.
• Ketjusaha on kehitetty oksien, runkojen ja parrujen sahaamiseen. Terälevyn leikkauspituus määrittää sahattavan materiaalin suurimman mahdollisen halkaisijan.
• Ketjusahaa saa käyttää vain puun sahaamiseen.
• Älä käytä ketjusahaa märässä ympäristössä tai sateella.
• Käytä ketjusahaa vain hyvin valaistussa ympäristössä.
• Muutokset, joita valmistaja ei ole hyväksynyt, on kielletty turvallisuussyistä.

Kaikki muu käyttö on kielletty. Käyttäjä vastaa vaaratilanteista, jotka johtuvat kielletystä käytöstä.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia, kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Turvalaitteet

VARO

Puuttuvat tai vaurioituneet turvalaitteet

Turvalaitteet ovat sinun turvallisuuttasi varten. Älä koskaan muuta tai ohita turvalaitteita.

Ketju, jonka takapotkuvaara on alhainen

Ketju, jonka takapotkuvaara on alhainen, vähentää takapotkun todennäköisyyttä.

Jokaisen sahanhampaan edessä olevat höylähampaat (syvyysmitat) estävät sahanhampaita menemästä liian

syvälle takapotkuvyöhykkeellä, mikä vähentää takapotkun voimakkuutta.

Ketjua hiottaessa on vaara, että tämä turvatoiminto poistetaan käytöstä. Jos sahausteho heikkenee, ketju on vaihdettava turvallisuussyistä. Käytä varaosina vain valmistajan suosittelemia terälevyjen ja ketjujen yhdistelmiä.

Terälevyt

Takapotkuvaara on yleensä alhaisempi terälevyillä, joiden kärkien säde on pieni.

Käytä siksi tehtävään juuri riittävän pitkää terälevyä, jolla on sopiva ketju. Pitkät terälevyt lisäävät hallinnan menettämisen todennäköisyyttä sahaamisen aikana.

Tarkista ketjun kireys aina ennen käyttöä (katso luku Ketjun kireyden tarkistaminen). Jos ketjun kireyttä ei ole säädetty oikein, pieniä oksia (terälevyn koko pituutta ohuemmat) sahattaessa on suurempi vaara, että ketju irtoaa.

Ketjukiinnitys

Jos ketju löystyy tai repeää, ketjukiinnitys estää ketjun sinkoutumisen käyttäjän suuntaan.

Kaarnatuki

Integroitua kaarnatukea voidaan käyttää tukipisteenä ketjusahan vakauttamiseksi sahauksen aikana.

Kun sahaat, paina laitetta eteenpäin, kunnes tapit tunkeutuvat puun reunaan. Kun takakahvaa sitten siirretään ylös tai alas sahauksen suuntaan, fyysinen rasitus ketjusahalla työskenneltäessä vähenee.

Ketjujarru

Ketjujarrua käytetään ketjun pysäyttämiseksi nopeasti vaaratilanteissa.

Jos käsikilpi / ketjujarrun vipu painetaan terälevyn suuntaan, ketjun on pysähdyttävä välittömästi.

Ketjujarru ei voi estää takapotkua, mutta se vähentää loukkaantumisriskiä, jos terälevy osuu käyttäjään takapotkun yhteydessä.

Ketjujarrun asianmukainen toiminta on tarkistettava aina ennen laitteen käyttöä (katso luku Ketjujarrun toiminnan tarkastaminen).

Laitteessa olevat symbolit

	Yleinen varoitusmerkki
	Lue ennen käytöönottoa käytöohje ja kaikki turvaohjeet.
	Käytä laitteella työskennellessäsi sopivia päään-, silmä- ja kuulosuojaimia.
	Käytä luistamattomia turvajalkineita, kun työskeletei laitteella.
	Käytä luistamattomia jakestäviä käsinei- tã, kun työskeletei laitteella.
	Ketjusahan takapotkun aiheuttama hem-genvaara. Älä koskaan kosketa sahatta- via esineitä terälevyn kärjellä.
	Ketjusahan hallitsemattomien likkeiden aiheuttama hengenaara. Pidä ketjusa- hasta aina kaksin käsin kiinni.
	Ketjusahan hallitsemattomien likkeiden aiheuttama hengenaara. Älä koskaan pidä laitetta vain yhdellä kädellä.
	Älä altista laitetta sateelle tai kosteille olosuhteille.
	Merkinnässä ilmoitettu melutasso on 105 dB.
	Ketjujarru vapautuu.
	Ketjujarru kytkeytyy ja teräketju lukkiu- tuu.
	Terälevyn ja ketjun voitelu
	Käännä säätäksesi ketjun kireyttä: + = kirstä ketjua - = löysää ketjua
	Ketjun kulkusuunta (merkintä on suojuk- sen alla)

Suojavaatteet

VAARA

Hengenvaara mahdollisten viiltohaavojen vuoksi. Käytä laitteella työskennellessäsi soveltuvia suojavaatteita.

Noudata paikallisia onnettomuudentorjuntamääräyksiä.

Päänsuojaus

Kun työskentelet laitteen parissa, käytä asianmukaista suojakypärää, joka on standardin EN 397 mukainen ja CE-merkitty.

Kun työskentelet laitteen parissa, käytä kuulosuojaimia, jotka ovat standardin EN 352-1 mukaiset ja CE-merkityt.

Käytä soveltuvia, standardin EN 166 mukaisia tai CE-merkittyjä suojalaseja suojaamaan sinkoilevilta lastuilta.

Tai käytä standardin EN 1731 mukaista kypärävisiiriä, joka on CE-merkitty.

Ammattiliikkeissä on saatavana suojakypärä, joissa on sisäänrakennettu kuulosuojaus ja visiiri.

Viiltosuojatakki

Kun työskentelet laitteen parissa, käytä standardin EN 381-11 mukaista ja CE-merkittyä viiltosuojatakkia suojaamaan yläkehoa.

Suojakäsineet

Kun työskentelet laitteen parissa, käytä soveltuvia viiltosuojauksella varustettuja suojakäsineitä, jotka ovat standardin EN 381-7 mukaiset ja CE-merkityt.

Turvahousut

Kun työskentelet laitteen parissa, käytä soveltuvia kauttaaltaan suojattuja turvahousuja, jotka ovat standardin EN 381-5 mukaiset ja CE-merkityt.

Turvajalkineet

Käytä laitteen kanssa työskennellessäsi liukumattomia turvajalkineita, jotka täyttävät standardin EN 20345 vaatimukset ja on merkitty ketjusahan kuvalla. Tämä takaa, että turvajalkineet ovat standardin EN 381-3 mukaiset. Jos käytät ketjusahaa vain satunnaisesti, alusta on tasainen ja pensaisiin kompastumisen tai takertumisen vaara on pieni, voit käyttää standardin EN 381-9 mukaisia turvajalkineita, joissa on teräskärjet ja suojaavat säärisuojat.

Laitekuvaus

Tässä käyttöohjeessa kuvataan maksimaalinen varustus. Mallista riippuen toimituksen sisällössä on eroja (katso pakkaus).

Katso kuva kuvitussivuilta

Kuva A

1 Ketjuöljysäiliön kansi

2 Ketju

3 Terälevy

4 Suojus

5 Muttereiden suojus

6 Ketjunkiristysruuvi

7 Kaarnatuki

8 Ketjukiinnitys

9 Käsinsuoja / ketjujarrunvipu

10 Etukahva

11 Akun vapautuspainike

12 Tyyppikilpi

13 Laitekytkimen vapautuspainike

14 Takakahva

15 Laitekytkin

6 Kuusioavain ruuvitaltalla

⑰Ketjusuoja

18*Battery Power+ 36V-akkupaketti

19*Battery Power+36V-pikalaturi

• valinnainen

Akku

Laitetta voidaan käyttää 36 V Kärcher Battery Power -akkupaketilla.

Asennus

Ketjun ja terälevyn asentaminen

VARO

Terävä ketju

Viiltohaavat

Käytä aina suojakäsineitä, kun työskentelet ketjun parissa.

1. Löysää muttereita ja poista suojus.

Kuva B

1. Aseta ketju terälevyn päälle. Huomaa ketjun pyörimissuunta. Kuva C
2. Aseta ketju ketjupyörän ympärille ja aseta terälevy. Kuva D
3. Aseta suojus paikalleen ja kiinnitä mutterit löysästi. Kuva E
4. Säädä ketjun kireys (katso luku Ketjun kireyden säätäminen).
5. Asenna ketjusuoja. Kuva F

Ketjuöljysäiliön täyttäminen

1. Puhdista tarvittaessa sahanpuru ja lika täyttöaukon ympärillä olevalta alueelta.
2. Poista ketjuöljysäiliön kansi. Kuva G
3. Täytä ketjuöljyä hitaasti säiliöön. Kuva H
4. Pyyhi vuotanut ketjuöljy tarvittaessa liinalla.
5. Sulje ketjuöljysäiliön kansi.

Ketjun kireyden tarkistaminen

VARO

Terävä ketju

Viiltohaavat

Käytä aina suojakäsineitä, kun työskentelet ketjun parissa.

1. Poista ketjusuojus. Kuva I
2. Vedä ketjua varovasti.

Kuva J

Terälevyn ja ketjun välisen etäisyyden on oltava noin 6,5 mm.

1. Säädä tarvittaessa ketjun kireys (katso luku Ketjun kireyden säätäminen).

Akun asennus

1. Työnnä akkupaketti laitteen kiinnityskohtaan, kunnes se lukittuu kuuluvasti. Kuva K

Peruskäyttö

1. Tutki, onko puussa ja oksissa vaurioita, kuten lahoa.
2. Poista ketjusuojus.
3. Pidä laitteesta kiinni molemmin käsin.

Laitteen kytkeminen päälle

1. Vedä käsinsuojasta / ketjujarrun vivusta kahvan suuntaan. Kuva L Ketjujarru vapautuu.
2. Paina laitekytkimen vapautuspainiketta. Kuva M
3. Paina laitekytkintä. Laite käynnistyy.

Käytön keskeyttäminen

1. Vapauta laitekytkin. Laite pysähtyy.
2. Paina käsikojetta / ketjujarrun vipua terälevyn suuntaan.

Kuva N

Ketjujarru kytkeytyy ja teräketju lukkiutuu.

1. Poista akku laitteesta (katso luku Akun poistaminen).

Työskentelytavat

Työasento

VAARA

Ketjusahan hallitsemattomat liikkeet

Hengenvaara viiltohaavojen vuoksi

Suunnittele sahaus etukäteen ja tunnista vaarat.

Pidä ketjusahasta kiinni aina tiukasti molemmin käsin.

Älä vie ketjusahaa kehon akselilla.

Kuva O

Vie ketjusahaa vartalon sivulla niin, että mitkään ruumiinosat eivät ole ketjusahan liikealueella.

Pidä mahdollisimman suuri etäisyys sahauskohteeseen.

Älä koskaan työskentele tikkailla tai puussa seisten.

Älä koskaan työskentele epävakaissa paikoissa.

Sisäänveto/takaisku

VAARA

Ketjusahan hallitsemattomat liikkeet

Hengenvaara viiltohaavojen vuoksi

Suunnittele sahaus etukäteen ja tunnista vaarat.

Pidä ketjusahasta kiinni aina tiukasti molemmin käsin. Sisäänveto/takaisku tarkoittaa vaikutusta, joka ilmenee yleensä vastakkaiseen suuntaan verrattuna ketjun kulkusuuntaan sahattavalla kohteella.

Kuva P

1 Sisäänveto

2 Takaisku

Jos teräketju juuttuu tai osuu puussa olevaan kiinteään esineeseen sahattaessa terälevyn alapuolella (etusahaus), ketjusa ha voi mennä nykäysmaisesti sahauskohteen sisään.

Aseta kaarnatuki aina tukevasti sisäänvedon estämiseksi.

Jos teräketju juuttuu tai osuu puussa olevaan kiinteään esineeseen sahattaessa terälevyn yläpuolella (takasahaus), ketjusaha voi työntyä takaisin käyttäjän suuntaan.

Takaiskun välttämiseksi:

Älä päästä terälevyn yläosaa juuttumaan.

Älä vääntele terälevyä sahauksessa.

Takapotku

VAARA

Ketjusahan hallitsemattomat liikkeet

Hengenvaara viiltohaavojen vuoksi

Suunnittele sahaukset etukäteen ja tunnista vaarat.

Pidä ketjusahasta kiinni aina tiukasti molemmin käsin.

Takapotkun yhteydessä ketjusaha kimpoaa äkillisesti ja hallitsemattomasti käyttäjän suuntaan.

Takapotku syntyy, kun esim. teräketju osuu terälevyn kärjen alueella yllättäen esteeseen tai tarttuu kiinni.

Kuva Q

Pidä ketjusahasta aina kiinni niin, että takapotkuvoimat kestetään. Älä päästä ketjusahasta irti.

Kun sahaat, älä taivu liian pitkälle eteenpäin.

Älä vie ketjusahaa olkapäiden yläpuolelle.

Odota aina, kunnes ketju on saavuttanut täyden nopeuden ja sahaa täydellä kaasulla.

Älä sahaa terälevyn kärjellä.

Vie terälevy aloitettuun leikkaukseen vain erittäin varovasti.

Huomioi rungon asento ja voimat, jotka voivat sulkea sahausraon ja saada teräketjun juuttumaan.

Karsittaessa älä sahaa kerralla useita oksia.

Työskentele vain terävällä ja oikein kiristetyllä ketjulla. - Käytä ketjua, jonka takapotkuvaara on alhainen, ja terälevyä, jolla on pieni pää.

Suunnittele kaatosuunta ja peräytymisreitti

VAARA

Kaatuva puu

Hengenvaara

Vain koulutetut henkilöt saavat kaataa puita.

Kun suunnittelet kaatosuuntaa, huomioi seuraava:

• Etäisyyden seuraavaan työskentelypisteeseen on oltava vähintään 2,5 puun pituutta.
• Älä kaada puita voimakkaassa tuulessa. Puu voi kaatua hallitsemattomasti.
• Määrää kaatosuunta puun kasvun, maaston ominaisuuksien (kaltevuuden) ja sääolosuhteiden perusteella. Kaada puu aina aukkoon, älä koskaan muiden puiden päälle.

Jokaiselle työntekijälle on suunniteltava peräytymisreitti. Tähän pätee seuraava: - Suunnittele peräytymisreitti noin 45° vinoon kaatosuuntaa vastaan.

Kuva R

• Poista esteet peräytymisreitiltä.
• Älä aseta peräytymisreitille mitään työkaluja ja varusteita. Kun työskentelet jyrkillä rinteillä, suunnittele peräytymisreitti rinteen suuntaisesti.
• Kun käytät peräytymisreittiä, varo putoavia oksia ja tarkasta latvatila.

Työskentelyalueen valmistelu rungon luona

1. Puhdista työskentelyalue häiritsevistä oksista, pensaista ja esteistä. Varmista turvallinen seisomapaikka.
2. Puhdista puun tyvi perusteellisesti, esim. kirveellä. Hiekka, kivet ja muut vieraat aineet tekevät ketjusta tylsän.
3. Poista suuret juuret.

a Katkaise juuret pystysuoraan.

Kuva S

b Katkaise juuret vaakasuoraan. c Poista irtonainen juurikappale työskentelyalueelta.

Kaatosahaus

VAARA

Kaatuva puu

Hengenvaara

Vain koulutetut henkilöt saavat kaataa puita.

1. Varmista, että kaatuva puu ei vaaranna ketään. Moottorin ääni voi estää huutojen kuulemisen. Hakkuualueella saavat olla vain ne henkilöt, jotka osallistuvat puiden kaatamiseen.
2. Sijoita kaatolovi suoraan kulmaan kaatosuuntaan.

a Sahaa vaakasuoraan mahdollisimman läheltä maata (alasahaus) noin 1/3 rungon halkaisijan yläpuolelta.

Kuva T

b Sahaa vino sahaus (yläsahaus) noin 45-60°:n kulmaan.

1. Tee kaatosahaus.

a Tee kaatosahaus alasahauksen suuntaisesti ja vähintään 50 mm sitä korkeammalle. b Sahaa kaatosahausta vain niin pitkälle, että jäljelle jää vähintään 50 mm leveä pitopuu.

Pitopuu estää puuta kääntymästä ja kaatumasta vaaraan suuntaan.

Kun kaatosahaus lähestyy pitopuuta, puun pitäisi alkaa kaatua.

1. Jos on vaara, että puu ei kaadu haluttuun suuntaan tai heilahtaa taaksepäin ja teräketju juuttuu, älä jatka kaatosahausta. Käytä kiilaa laajentaaksesi leikkausta ja puun kaatamiseksi haluttuun suuntaan.
2. Kun puu alkaa kaatua, vedä ketjusaha pois sahauksesta.
3. Kytke laite pois päältä.
4. Kytke ketjujarru.
5. Laske ketjusaha maahan.
6. Seuraa suunniteltua peräytymisreittiä.

Jännittyneen puun sahaaminen

VAARA

Ketjusahan ja sahattavan materiaalin hallitsemattomat liikkeet

Sahatun materiaalin aiheuttamat hengenvaaralliset viiltohaavat, vammat

Suunnittele sahaus etukäteen ja tunnista vaarat.

Pidä ketjusahasta kiinni aina tiukasti molemmin käsin. Jännittynyt puu syntyy, kun toinen puu aiheuttaa jännityksen runkoon, oksaan, juuria sisältävään kantoon tai vesaan.

1. Varo jännittynyttä puuta, koska on vaara, että se kimpoaa takaisin alkuperäiseen asentoonsa.

Kuva U

1. Sahaa jännittynyt puu varovasti painepuolelta (katso myös luku Jännitteisen rungon katkaiseminen). Kuva V

Karsinta

VAARA

Takapotku

Hengenvaaralliset viiltohaavat

Kun karsit oksia, varmista, että terälevy/ketju ei juutu kiinni.

△VAROITUS

Painon jakautumisen muuttuminen karsittaessa

Rungon hallitsemattomasta liikkeestä johtuva loukkaantumisvaara

Valitse työskentelyalue siten, että vaaraa ei aiheudu.

Karsi kasvusuuntaan.

Karsi ylhäältä alas. - Jätä alla olevat suuret oksat tuiksi, jotta puu pysyy maanpinnan yläpuolella. - Tue ketjusahaa, jos mahdollista. - Älä seiso karsiessasi puun päällä. - Älä sahaa terälevyn kärjellä. - Varo jännitteisiä oksia. Sahaa jännitteiset oksat alhaalta ylöspäin. - Älä koskaan sahaa useita oksia kerralla. - Siivoa työskentelyalue säännöllisesti irrotetuista oksista.

Katkaisu

VAARA

Ketjusahan hallitsemattomat liikkeet

Hengenvaara viiltohaavojen vuoksi

Suunnittele sahaus etukäteen ja tunnista vaarat.

Pidä ketjusahasta kiinni aina tiukasti molemmin käsin.

HUOMIO

Ketjun vaurioituminen sen koskettaessa maata

Varo, ettei ketju kosketa maata.

1. Aseta ketjusahan kaarnatuki rungolle.
2. Sahaa tasaisesti rungon halki.

Jännitteisen rungon katkaiseminen

VAARA

Ketjusahan hallitsematon liike

Hengenvaaralliset viiltohaavat

Noudata jännitteisiä runkoja katkaistaessa ehdottomasti vapautussahauksen järjestystä painepuolella ja erotussahauksen järjestystä vetopuolella.

Runkoa tuetaan kahdelta puolelta:

a) Sahaa vapautussahausta varten painepuolelta runkoa n. 1/3 rungon halkaisijasta ylhäältä päin. Kuva X

b Tee erotussahaus vetopuolella alhaalta.

Runkoa tuetaan yhdeltä puolelta:

a Sahaa vapautussahausta varten painepuolelta runkoa n. 1/3 rungon halkaisijasta alhaalta päin. Kuva Y

b Tee erotussahaus vetopuolella ylhäältä.

Akun poistaminen

Huomautus

Poista akku laitteesta, kun et tarvitse laitetta pidempään aikaan, ja varmista, ettei laitetta voida käyttää luvattomasti.

1. Vedä akun avauspainiketta akun suuntaan.

Kuva Z

1. Paina akun avauspainiketta avataksesi akun lukituksen.
2. Ota akku laitteesta.

Käytön lopettaminen

1. Poista akku laitteesta (katso luku Akun poistaminen).
2. Puhdista laite (katso luku Laitteen puhdistus).

Kuljetus

△VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Huomioi kuljettaessa laitteen paino.

△VARO

Tahaton käynnistyminen

Viiltohaavat

Ota akku pois laitteesta ennen kuljetusta.

Kuljeta laitetta vain, kun ketjusuoja on paikallaan.

1. Poista akku (katso luku Akun poistaminen).
2. Paina käsinsuojusta / ketjujarrun vipua terälevyn suuntaan.

Kuva N

Ketjujarru on kytketty.

1. Asenna ketjusuoja.

Kuva F

1. Kanna laitetta vain kahvasta niin, että terälevy on taaksepäin.
2. Tyhjennä ketjuöljysäiliö, jos kuljetusmatka on pitkä. a Poista ketjuöljysäiliön kansi.

Kuva G

b Laita ketjun voiteluöljy asianmukaiseen astiaan. c Ruuvaa ketjuöljysäiliön kansi kiinni.

1. Kun kuljetat laitetta ajoneuvossa, varmista, ettei se pääse liukumaan tai kallistumaan.

Varastointi

△VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Huomioi varastoitaessa laitteen paino.

VARO

Ota akku pois laitteesta ennen varastointia.

Pidä ketjusuoja paikallaan laitteen varastoinnin aikana.

1. Poista akku (katso luku Akun poistaminen).
2. Paina kasisuojusta / ketjujarrun vipua teralevyn suuntaan.

Kuva N

Ketjujarru on kytketty.

1. Asenna ketjusuoja.

Kuva F

1. Tyhjennä ketjuöljysäiliö.

a Poista ketjuöljysäiliön kansi.

Kuva G

b Laita ketjun voiteluöljy asianmukaiseen astiaan. c Ruuvaa ketjuöljysäiliön kansi kiinni.

1. Jos laite varastoidaan yli kuukauden ajaksi, öljyä ketju ruosteen välttämiseksi.
2. Säilytä laitetta kuivassa ja hyvin tuulettuvassa paikassa. Pidä kaukana syövyttävistä aineista kuten puutarhakemikaaleista ja jäätymisenestosuoloista. Säilytä laitetta vain sisätiloissa.

Hoito ja huolto

VARO

Tahaton käynnistyminen

Viltohaavat

Irrota akku laitteesta aina ennen kuin teet laitteeseen huoltotoimenpiteitä.

VARO

Terävä ketju

Johaavat

Käytä aina suojakäsineitä, kun työskentelet ketjun parissa.

Laitteen puhdistus

1. Poista akkupaketti (katso luku Akun poistaminen).
2. Puhdista roskat ja lika ketjustaharjalla.

Kuva AA

1. Puhdista kotelo ja kahvat pehmeällä, kuivalla liinalla.
2. Tarkista ketjujarrun toiminta aina puhdistuksen jälkeen (katso luku Ketjujarrun toiminnan tarkastaminen).

Huoltovälit

Aina ennen käyttöönottoa

Aina ennen käyttöönottoa on suoritettava seuraavat toimet:

• Tarkista ketjuöljyn määrä, lisää tarvittaessa ketjuöljyä (katso luku Ketjuöljysäiliön täyttäminen).
• Tarkista ketjun kireys (katso luku Ketjun kireyden tarkistaminen).
• Tarkista ketjun riittävä terävyys, vaihda ketju tarvittaessa (katso luku Ketjun ja terälevyn vaihtaminen).
• Tarkasta laite, onko siinä vaurioita.
• Tarkista kaikki pultit, mutterit ja ruuvit.
• Tarkasta ketjujarrun toiminta (katso luku Ketjujarrun toiminnan tarkastaminen).

5 käyttötunnin välein

• Tarkista ketjujarrun toiminta viiden käyttötunnin välein (katso luku Ketjujarrun toiminnan tarkastaminen).

Huoltotyöt

Ketjujarrun toiminnan tarkastaminen

1. Kytke laite päälle.
2. Kun laite on käynnissä, käännä kättä etukahvalla niin, että painat kämmenenselällä käsisuojaa / ketjujarruvipua terälevyn suuntaan. Ketjujarru kytkeytyy. Ketjun on pysähdyttävä.
3. Vedä käsisuojusta / ketjujarrun vipua kahvan suuntaan. Ketjun on vapauduttava.

Ketjun kireyden säätäminen

1. Poista akku (katso luku Akun poistaminen).
2. Löysää suojuksen muttereita.

Kuva AB

1. Säädä ketjun kireys ruuvilla.

Kuva AC

1. Tarkista ketjun kireys.

Kuva J

Terälevyn ja ketjun välisen etäisyyden on oltava noin 6,5 mm.

1. Kiristä suojuksen mutterit.

Ketjun ja terälevyn vaihtaminen

VARO

Terävä ketju

Vijltohaavat

Käytä aina suojakäsineitä, kun työskentelet ketjun parissa.

1. Poista akku (katso luku Akun poistaminen).
2. Löysää muttereita ja poista suojus.

Kuva AD

1. Poista terälevy. Kuva AE
2. Hävitä vanha ketju ja tarvittaessa terälevy asianmukaisesti.
3. Aseta uusi ketju terälevyn päälle. Huomaa ketjun pyörimissuunta. Kuva C
4. Aseta ketju ketjupyörän ympärille ja aseta terälevy. Kuva D
5. Aseta suojus paikalleen ja kiinnitä mutterit löysästi. Kuva E
6. Säädä ketjun kireys (katso luku Ketjun kireyden säätäminen).

Ohjeet häiriötilanteissa

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutettuun asiakaspalveluun epäselvissä tapauksissa tai jos häiriötä ei ole tässä mainittu.

Akun vanhetessa sen varauskyky heikkenee, vaikka sitä hoidettaisiin hyvin. Näin ollen täyttä käyntiaikaa ei enää saavuteta edes täyteen ladattuna. Tämä ei ole osoitus viasta.

Virhe Syy Korjaus
Laite ei käynnisty	Akku on tyhjä.	● Lataa akku.
	Akku on vialinen. ● Vaihda akku.
	Akkua ei ole asetettu oikein.	● Työnnä akku kiinnityskohtaan, kunnes se lukittuu.
Laite pysähtyy käytön ai-kana	Akku on ylikuumentunut ● Keskeytä työskentely ja odota, kunnes akun lämpötila on normalaialueella.
	Moottori on ylikuumentunut	● Keskeytä työskentely ja anna moottorin jäähtyä.

Takuu

Jokaisessa maassa ovat voimassa vastaavan maahantuojan julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu)

Tekniset tiedot

Laitteen tehotiedot
Käytöjannite	V	36
Ketjun joutokäyntinopeus	m/s	23
Ketjuölysäiliön tilavuus	ml	160

Märiritetyt arvot standardien EN 60745-1 ja EN 60745-2-13 mukaan
Äänenpainetaso LpA	dB(A)	92,9
Epävarmuus KpA	dB(A)	3,0
Äänen tehotasio LwA	dB(A)	103,9
Epävarmuus KwA	dB(A)	1,1

Käsi-käsivarsi-tärinäarvo, etukah- m/s2	3,0
va

Käsi-käsivarsi-tärinäarvo, taka- kahya

m/s2

3,4

Epävarmuus K

m/s2

1,5

Mitat ja painot

Pituus x leveys x korkeus	mm	904 x
		217 x
		261

Terälevyn pituus	mm	400
Leikkuupituus	mm	340
Ketjujako	in	3/8
Paino (ilman akkupakettia)	kg	5,0

Oikeus teknisiin muutoksiin pidätetään.

Tärinäarvo

△VAROITUS

Ilmoitettu tärinäarvo on mitattu vakiotestillä, ja sitä voidaan käyttää laitteiden vertailemiseen.

Ilmoitettua tärinäarvoa voidaan käyttää kuormituksen alustavassa arvioinnissa.

Laitteen käsittelytavasta riippuen koneen käytöstä aiheutuvat tärinäpäästöt voivat hetkellisesti poiketa ilmoitetusta kokonaisarvosta.

Laite käden-käsivarren tärinäarvolla > 2,5 m/s² (katso luku Tekniset tiedot käyttöohjeessa)

VARO • Useiden tuntien ajan jatkunut keskeytyksetön käyttö voi johtaa puutumisoireisiin.

• Käytä käsiesi suojana lämpimiä käsineitä. Pidä säännöllisiä työtaukoja.

EU-vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa. Tuote: Akkukäyttöinen ketjusaha Tyyppi: 1.042-504.x

Sovelletut yhdenmukaistetut standardit

EN 50581:2012

EN 55014-1: 2017

EN 55014-2: 2015

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

Sovellettu vaatimustenmukaisuuden arviointimenettely

2000/14/EY ja muutettu: 2005/88/EY: liite V

Äänen tehotaso dB(A)

Mitattu: 103,9

Taattu: 105

Valtuutettu laitos, 0197 TÜV Rheinland LGA Products

GmbH; Tillystraße 2 D - 90431 Nürnberg, Germany on suorittanut EY-tyyppitarkastuksen, todistuksen numero: BM 50452505 0001

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Koepn aluaoida

Lisavarustus ja varuosad 427

Tamekomplekt 427

Ohutusseadised 427

Lisavarustus ja varuosad

Ärge kunagi muutke või hälbige ohutusseadistest.

Väikse tagasilöögiohuga kett

11 Akupaki lahtilukustusklahv

Tübisilt

⑬Seadmelüliti lahtilukustusklahv

14Kaeptide, taga

15Seadmelüliti

16Kruvikeerajaga kuuskantvõti

⑰Ketikaitse

1. Vajutage seadmelüliti lahtilukustusklahvi.

Joonis M

1. Vajutage seadme lülitit.

Seade käivitub.

Keti kahjustus maapinnaga kokkupuute tõttu

1. Tühjendage ketiõlipaak.

a Eemaldage ketiõlipaagi kaas.

Joonis G

b Valage keti märdeõli sobivasse mahutisse. c Keerake ketiõlipaagi kaas kinni.

2000/14/EÜ ja muudetud 2005/88/EÜ: Lisa V

Helivõimsustase dB(A)

Mõõdetud: 103,9

Garanteeritud: 105

Teavitatud asutus, 0197 TÜV Rheinland LGA Products GmbH; Tillystraße 2 D - 90431 Nürnberg, Saksamaa, on teostanud EL tüübihindamise, sertifikaadi number: BM 50452505 0001

Nostajieties drosa staja.

1. Rupigi notiriet stumbra pamatni, piemeram, ar cirvi.

Smitis, akmeni un citi svešķermeņi notrulina ķēdi.

1. Noņemiet lielas saknes.

a Iegrieziet sakni vertikāli.

Attēls S

b Iegrieziet sakni horizontāli. c Aizvāciet vaļīgo saknes gabalu no darba zonas.
