KÄYTTÖOHJE LM 53036 Bp Kärcher

• Vikt (utan batteripaket) kg 32,6 Turvallisuusohjeet p. 91
• Määräystenmukainen käyttö p. 95
• Ympäristönsuojelu p. 95
• Lisävarusteet ja varaosat p. 96
• Toimituksen sisältö p. 96
• Turvalaitteet p. 96
• Laitteessa olevat symbolit p. 96
• Laitekuvaus p. 96
• Käyttöönotto p. 96
• Käyttö p. 97
• Kuljetus p. 98
• Varastointi p. 98
• Hoito ja huolto p. 98
• Ohjeet häiriötilanteissa p. 98
• Tekniset tiedot p. 98
• Takuu p. 99

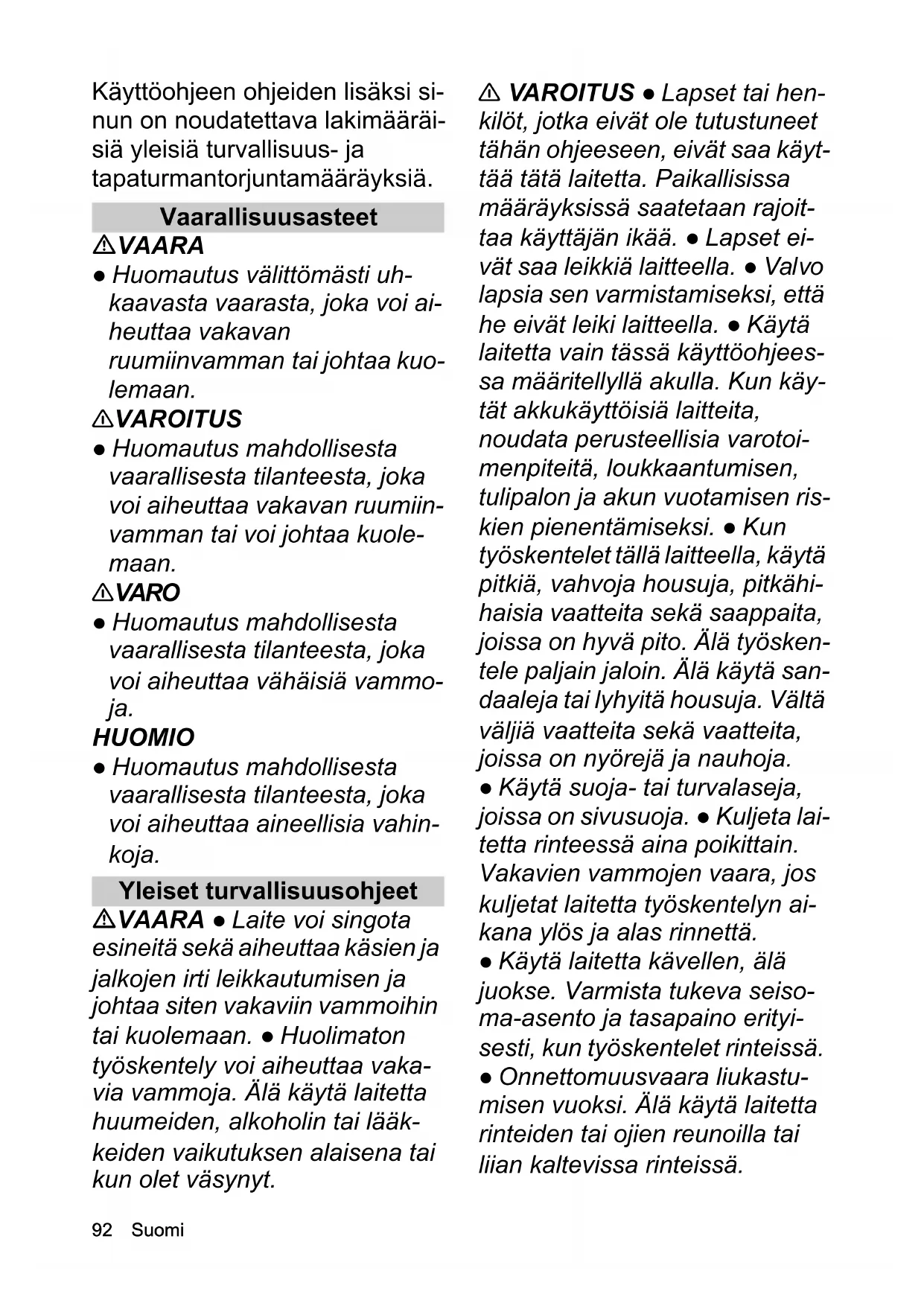

• EU-vaatimustenmukaisuusvakuutus Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. Reiser92 Suomi Käyttöohjeen ohjeiden lisäksi si- nun on noudatettava lakimääräi- siä yleisiä turvallisuus- ja tapaturmantorjuntamääräyksiä. Vaarallisuusasteet VAARA ● Huomautus välittömästi uh- kaavasta vaarasta, joka voi ai- heuttaa vakavan ruumiinvamman tai johtaa kuo- lemaan. 몇 VAROITUS ● Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiin- vamman tai voi johtaa kuole- maan. 몇 VARO ● Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammo- ja. HUOMIO ● Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahin- koja. Yleiset turvallisuusohjeet VAARA ● Laite voi singota esineitä sekä aiheuttaa käsien ja jalkojen irti leikkautumisen ja johtaa siten vakaviin vammoihin tai kuolemaan. ● Huolimaton työskentely voi aiheuttaa vaka- via vammoja. Älä käytä laitetta huumeiden, alkoholin tai lääk- keiden vaikutuksen alaisena tai kun olet väsynyt. 몇 VAROITUS ● Lapset tai hen- kilöt, jotka eivät ole tutustuneet tähän ohjeeseen, eivät saa käyt- tää tätä laitetta. Paikallisissa määräyksissä saatetaan rajoit- taa käyttäjän ikää. ● Lapset ei- vät saa leikkiä laitteella. ● Valvo lapsia sen varmistamiseksi, että he eivät leiki laitteella. ● Käytä laitetta vain tässä käyttöohjees- sa määritellyllä akulla. Kun käy- tät akkukäyttöisiä laitteita, noudata perusteellisia varotoi- menpiteitä, loukkaantumisen, tulipalon ja akun vuotamisen ris- kien pienentämiseksi. ● Kun työskentelet tällä laitteella, käytä pitkiä, vahvoja housuja, pitkähi- haisia vaatteita sekä saappaita, joissa on hyvä pito. Älä työsken- tele paljain jaloin. Älä käytä san- daaleja tai lyhyitä housuja. Vältä väljiä vaatteita sekä vaatteita, joissa on nyörejä ja nauhoja. ● Käytä suoja- tai turvalaseja, joissa on sivusuoja. ● Kuljeta lai- tetta rinteessä aina poikittain. Vakavien vammojen vaara, jos kuljetat laitetta työskentelyn ai- kana ylös ja alas rinnettä. ● Käytä laitetta kävellen, älä juokse. Varmista tukeva seiso- ma-asento ja tasapaino erityi- sesti, kun työskentelet rinteissä. ● Onnettomuusvaara liukastu- misen vuoksi. Älä käytä laitetta rinteiden tai ojien reunoilla tai liian kaltevissa rinteissä.Suomi 93 몇 VARO ● Tutustu huolellisesti käyttöelementteihin ja laitteen asianmukaiseen käyttöön. Työpaikan turvallisuus VAARA ● Vakavia vammoja, jos leikkausterä sinkoaa esineitä tai jos johto tai naru jää kiinni leikkauslaitteeseen. Tutki huo- lellisesti ennen laitteen käyttöä, onko työalueella esineitä, kuten kiviä, oksia, metallinpaloja, joh- toja, luita tai leluja, ja poista ne alueelta. ● Älä koskaan käytä laitetta, jos 15 metrin säteellä on ihmisiä, erityisesti lapsia tai eläi- miä, koska vaarana on, että leik- kausterä sinkoaa esineitä. ● Räjähdysvaara. Laite synnyt- tää kipinöitä, jotka saattavat sy- tyttää pölyn, kaasun tai höyryt. Älä käytä laitetta räjähdysalttiis- sa ympäristössä, jossa on sytty- viä nesteitä, kaasuja tai pölyjä. ● Lapsille voi aiheutua vakavia onnettomuuksia. Laite ja sen toi- minta voi olla lasten mielestä houkuttelevaa. Pidä lapsia sil- mällä, koska he eivät välttämät- tä pysy siellä, missä näit heidät viimeksi. 몇 VAROITUS ● Älä käytä laitet- ta ukkosella. ● Leikkaa nurmik- koa aina päivänvalossa tai hyvässä keinovalaistuksessa. ● Pidä lapset poissa leikkaus- alueelta ja toisen aikuisen (joka ei käytä laitetta) valvonnassa; pysy valppaana ja kytke laite pois päältä, jos lapsi tulee leik- kausalueelle. ● Ole varovainen, kun lähestyt kuolleita kulmia, puita tai kohteita, jotka voivat heikentää näkyvyyttä. HUOMIO ● Laitteen käyttäjä on vastuussa onnettomuuksista, joissa on osallisia muita henki- löitä tai näiden omaisuutta. Turvallinen käyttö VAARA ● Varmista aina en- nen laitteen käyttöä, että terä, terän pultit ja teräyksikkö eivät ole loppuunkuluneita tai vaurioi- tuneita. ●  Älä koskaan lukitse päälle/pois-kytkintä PÄÄLLE- asentoon, sillä se on erittäin vaarallista. ● Vedä laitetta taak- sepäin vain, jos se on ehdotto- man tarpeellista. Jos laite pitää siirtää pois seinästä tai esteestä, katso ensin alas, ettet kompastu tai aja laitteella jalkojesi yli. ● Vaara osua suojattomaan te- rään tai sinkoutuvaan esinee- seen. Älä kallista laitetta, kun käynnistät moottoria tai kun moottori on käynnissä. Jos kal- listaminen on ehdottoman tar- peellista esimerkiksi käynnistyksen helpottamiseksi, voit nostaa etuosaa 5 cm. Paina sitä varten kädensijaa varovasti alaspäin. Laite on laskettava ta- kaisin normaaliin käyttöasen- toon (eli kaikki neljä pyörää maassa), ennen leikkaamisen aloittamista. ● Terät, jotka joutu-94 Suomi vat kosketuksiin sähköä johta- van kaapelin kanssa, voivat sähköistää laitteen esillä olevat metalliosat ja aiheuttaa sähköis- kun. 몇 VAROITUS ● Laitteen terät ovat teräviä. Käytä lujia suojakä- sineitä ja työskentele varovasti, kun asennat, vaihdat tai puhdis- tat osia tai tarkastat ruuvien kiin- nityksen. ● Kun vaihdat loppuunkuluneita tai vaurioitu- neita osia, vaihda koko sarja kerralla tasapainon säilyttämi- seksi. ● Varmista, että laite on turvallinen, tarkistamalla sään- nöllisesti pulttien, mutterien ja ruuvien kunnollinen kiinnitys. ● Vaihda loppuun kuluneet tai vaurioituneet osat, ennen kuin otat laitteen käyttöön. ● Älä kos- kaan käytä laitetta, jos kädensi- jassa oleva päälle/pois-kytkin ei kytkeydy päälle tai pois asian- mukaisesti. ● Älä voimaa lait- teen käyttämiseen. ● Pysäytä moottori, jotta terä pysähtyy, kun kuljetat laitetta leikkausalueelle tai sieltä pois tai kuin kallistat lai- tetta muun alustan kuin nurmi- kon ylittämistä varten. ● Pysäytä terä ennen sora-alueiden ylittä- mistä. ● Älä koskaan käytä lai- tetta, jos suojalaitteet ovat vialliset tai jos turvalaitteita, ku- ten suojuksia, ja/tai ruohosäiliö- tä ei ole. ● Älä pidä käsiä tai jalkoja pyörivien osien lähellä tai alla. Kytke moottori päälle oh- jeen mukaisesti. ● Älä koskaan nosta tai kanna laitetta, kun moottori on käynnissä. ● Epäta- saisessa maastossa on suuren- tunut liukastumis- ja onnettomuusvaara. Varo kuop- pia, vakoja, epätasaisuuksia, ki- viä tai muita piilossa olevia kohteita. ● Käynnistä laite vain, kun olet turvallisella alueella kahvan takana. Kaikki neljä pyörää ovat maassa. Ruohon ulosheittokuilu ei ole vapaana, vaan sen suojana on ruohosäiliö tai kansi. Kaikkien henkilöiden kädet ja jalat ovat kaukana leikkausko- telosta. ● Kytke moottori pois päältä ja poista turva-avain. Varmista, et- tä kaikki liikkuvat osat ovat py- sähtyneet kokonaan: Aina, kun jätät laitteen vartioi- matta, mukaan luettuna leika- tun ruohon hävittäminen. Ennen kuin poistat tukoksen tai puhdistat ulosheittoaukon. Ennen kuin tarkistat tai puh- distat laitteen tai aloitat työs- kentelyn. Kun olet osunut vierasesinee- seen. Ennen kuin käynnistät laitteen uudelleen, tarkista en- sin, onko laitteessa vaurioita, ja korjaa ne. Ennen kuin poistat ruohosäili- ön tai avaat ruohon ulosheitto- laitteen suojuksen.Suomi 95 Jos laite alkaa täristä epäta- vallisesti. Tarkista välittömästi: – Osien löysyys. Kiristä löysät osat tarvittaessa. – Vauriot, erityisesti terässä. Korjaa tai vaihda vaurioitu- neet osat. 몇 VARO ● Tarkasta ruohosäili- ön kuluneisuus säännöllisesti. HUOMIO ● Varmista, että moot- torin kaapeli ei jää puristuksiin tai vaurioidu muuten asennuk- sen tai kahvan alas taittamisen aikana. Jäännösriskit 몇 VAROITUS ● Vaikka laitetta käytetään mää- rätyllä tavalla, jää silti tiettyjä jäännösriskejä. Laitteen käy- tön aikana voi esiintyä seuraa- via vaaroja: Tärinä voi aiheuttaa loukkaan- tumisia. Käytä jokaiseen työ- hön oikeaa työkalua ja määrättyjä otteita ja rajoita työaikaa ja altistumista. Melu voi johtaa kuulovaurioi- hin. Käytä kuulonsuojainta ja rajoita kuormitusta. Teriin osuminen voi aiheuttaa vammoja. Sinkoutuvat esineet voivat ai- heuttaa vammoja. Riskien pienentäminen 몇 VARO ● Laitteen pitkäaikaisessa käy- tössä voi käsissä syntyä täri- nän aiheuttamia verenkiertohäiriöitä. Yleispäte- vää kestoa laitteen käytölle ei voida määrittää, koska se riip- puu monista tekijöistä: Henkilökohtainen taipumus heikentyneeseen verenkier- toon (usein kylmät sormet, sormien kihelmöinti) Alhainen ympäristön lämpöti- la. Käytä käsiesi suojana läm- pimiä käsineitä. Lujan tarttumisen estämä ve- renkierto. Keskeytymätön käyttö on va- hingollisempaa kuin taukojen keskeyttämä käyttö. Jos käytät laitetta säännölli- sesti, pitkäaikaisesti ja sinulla ilmenee toistuvasti oireita, ku- ten esim. sormien kihelmöintiä, kylmät sormet, sinun tulee kääntyä lääkärin puoleen. Määräystenmukainen käyttö VAARA Määräystenvastainen käyttö Hengenvaara viiltohaavojen vuoksi Käytä laitetta vain määräystenmukaisesti. Akkukäyttöinen ruohonleikkuri on tarkoitettu am- mattimaiseen käyttöön. Laite on tarkoitettu vain ulkokäyttöön. Laite on tarkoitettu kotitalouksien nurmikon leikkaa- miseen. Laite on tarkoitettu käsin työnnettäväksi tai käytettä- väksi akkukäyttöisellä toiminnolla. Laitetta ei saa ve- tää. Laitteen päälle ei saa nousta. Kaikki muu käyttö on kielletty. Käyttäjä on vastuussa va- hingoista, jotka aiheutuvat määräystenvastaisesta käy- töstä. Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti. Sähkö- ja elektroniikkalaitteet sisältävät arvokkai- ta kierrätettäviä materiaaleja tai rakenneosia ku- ten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä lait- teen asianmukaista käyttöä varten. Tällä symbolilla96 Suomi merkittyjä laitteita ei saa hävittää tavallisena talousjät- teenä. Sisältöaineita koskevia ohjeita (REACH) Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH Lisävarusteet ja varaosat Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä va- raosia, sillä ne varmistavat laitteen turvallisen ja häiriöt- tömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com. Toimituksen sisältö Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai ha- vaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle. Turvalaitteet 몇 VARO Puuttuvat tai muutetut turvalaitteet Turvalaitteet ovat sinun turvallisuuttasi varten. Älä koskaan muuta tai ohita turvalaitteita. Ylikuormitussuoja Laitteessa on ylikuormitussuoja. Jos laite ylikuormittuu, se kytkeytyy automaattisesti pois päältä. Kallistussuoja Laite on varustettu kallistuskytkimellä, joka estää laitet- ta käynnistymästä, jos kallistuskulma on yli 45°. Laitteessa olevat symbolit Laitekuvaus Tässä käyttöohjeessa kuvataan maksimaalinen varus- tus. Mallista riippuen toimituksen sisällössä on eroja (katso pakkaus). Kuvat, katso kuvasivu. Kuva A 1 Akun lukituksen vapautus 2 Lataustilan näyttö 3 Tyyppikilpi 4 Push Assist -vipu 5 Päälle/pois-vipu 6 Nopeudensäädön liukusäädin 7 Käynnistysnappi 8 Moottorin kaapeli 9 Teleskooppikahva 10 Kahvanlukitus 11 Ruohosäiliö 12 Pikakiinnitin 13 Leikkauskorkeuden säätövipu 14 Leikkuukorkeuden näyttö 15 Keräyssuojus 16 Katekiila 17 * Sivuheitto 18 Turva-avain 19 *Battery Power+ 36V -akku (2 x) 20 *Battery Power+ 36V -pikalaturi p. 99

• valinnainen Akku Laitetta voi käyttää kahdella 36 V Kärcher Battery Po- wer+ -akku -akulla. Käyttöönotto Kahvan säätö

1. Käännä teleskooppikahva auki.

a Vedä molemmat pikakiinnikkeet ulos. Kuva B b Käännä pikakiinnikkeitä. Pikakiinnikkeet ovat auki. c Käännä teleskooppikahva auki. d Lukitse pikakiinnikkeet.

2. Pidennä teleskooppikahvaa.

a Avaa kahvanlukitukset. Kuva C b Vedä teleskooppikahva kokonaan ulos. c Lukitse kahvanlukitukset. Huomautus Laite toimii vain, kun teleskooppikahva on vedetty koko- naan ulos ja kahvanlukitukset on lukittu.

3. Voit tarvittaessa säätää kahvan kallistuskulmaa.

a Vedä molemmat pikakiinnikkeet ulos. Noudata kaikkia varoituksia ja turvallisuus- ohjeita. Lue kaikki ohjeet, ja varmista että ymmärrät ne, ennen tuotteen käyttämistä. Varo sinkoutuvia tai lentäviä osia. Pidä kaikki henkilöt (erityisesti lapset) sekä lemmikit vähintään 15 metrin etäisyydellä työalueesta. Varo teräviä teriä. Terät pyörivät vielä sen jäl- keen, kun moottori on kytketty pois päältä. Poista turva-avain ennen huoltoa. Käytä työskentelyn aikana sopivia silmä- ja kuulosuojaimia. Älä työskentele jyrkissä rinteissä. Älä vie laitetta sateeseen. Merkinnässä ilmoitettu melutaso on 95 dB.Suomi 97 Kuva B b Käännä pikakiinnikkeitä. Pikakiinnikkeet ovat auki. c Valitse kallistuskulma. d Lukitse pikakiinnikkeet. Katekiilan asennus Katekiilaa käytetään, kun leikattu ruoho halutaan jättää maahan.

1. Vedä katekiilan kahvaa ylöspäin.

2. Aseta katekiila ulosheittokuiluun.

3. Työnnä katekiilan kahva alas.

Katekiila lukittuu laitteeseen. Ruohosäiliön asennus Ruohosäiliötä käytetään leikatun ruohon keräämiseen myöhempää hävittämistä varten.

1. Poista katekiila tarvittaessa.

a Vedä katekiilan kahvaa ylöspäin. Kuva G Katekiilan lukitus avautuu. b Poista katekiila ulosheittokuilusta.

2. Ripusta ruohosäiliö ulosheittokuiluun.

Kuva H Sivuheiton asennus Sivuheittoa käytetään, kun ruohosilppu on tarkoitus heittää ulos sivulta.

1. Poista katekiila tarvittaessa.

a Vedä katekiilan kahvaa ylöspäin. Kuva G Katekiilan lukitus avautuu. b Poista katekiila ulosheittokuilusta.

2. Ripusta sivuheitto ulosheittokuiluun.

Kuva I Akkujen asennus

1. Työnnä akut laitteen kiinnityskohtiin niin pitkälle,

kunnes ne lukittuvat kuuluvasti. Kuva J Turva-avaimen asettaminen

1. Aseta turva-avain paikalleen.

Kuva K Turva-avaimen merkintä osoittaa, mitä akkua käyte- tään toiminnan aikana. Käyttö Ruohonleikkurin käsittelyyn liittyviä yleisiä huomautuksia Akkujen käyntiaika riippuu useista tekijöistä: ruohon kunnosta, pituudesta ja tiheydestä leikkauskorkeuden asetuksesta Maksimipinta-ala ruohon ominaisuuksista riippuen: n. 2500 m

Ruohonleikkaustulos voidaan optimoida seuraavalla ta- valla: Leikkaa enintään kolmasosa ruohon korkeudesta. Kun leikkaat pitkää ruohoa, vähennä nopeutta, jolla konetta työnnetään tai jolla kone kulkee eteenpäin, jos Push Assist -toiminto on aktivoitu. Huomautus Älä leikkaa märkää ruohoa. Märkä ruoho liimaantuu ruohonleikkurin alaosaan ja estää ruohon asianmukai- sen keräämisen ruohosäiliöön tai ruohosilpun ulosheit- tämisen. Ruohon leikkaaminen 몇 VAROITUS Ruohonleikkurin nostaminen tai kallistaminen käy- tön aikana Viiltohaavat Akkukäyttöisen ruohonleikkurin terä pyörii likimain sen alustan suuntaisesti, jolla se liikkuu. Varmista, että kaik- ki neljä pyörää koskevat maahan leikkaamisen aikana.

1. Asenna ruohosäiliö, sivuheitto tai katekiila (katso lu-

2. Säädä leikkauskorkeus leikkauskorkeuden säätövi-

vulla. Kuva L Leikkauskorkeuteen vaikuttaa ruohon kunto, pituus ja tiheys (katso luku Ruohonleikkurin käsittelyyn liit- tyviä yleisiä huomautuksia).

3. Paina päälle/pois-vipua.

4. Paina käynnistysnappia. Pidä samalla päälle/pois-

vipu painettuna. Laite käynnistyy. Jos käytät ruohosäiliötä, tyhjennä se säännöllisesti, koska muuten leikattu ruoho voi tukkia ulosheittokuilun (katso luku Ruohosäiliön tyhjennys). Push Assist -toiminto Push Assist -toiminto aktivoi laitteen automaattiajotoi- minnon. Päälle/pois-vipu on painettuna.

1. Paina Push Assist -vipua.

Kuva N Push Assist -toiminto kytkeytyy päälle. Laite kulkee eteenpäin, vaikka käyttäjä ei työnnä sitä.

2. Aseta nopeudensäädön liukusäätimellä nopeus, jol-

la laitteen tulisi kulkea eteenpäin. Kuva O

3. Vapauta Push Assist -vipu.

Kuva P Push Assist -toiminto kytkeytyy pois päältä. Laite jatkaa ruohon leikkaamista, mutta käyttäjän on työn- nettävä sitä. Käytön keskeyttäminen

1. Vapauta päälle/pois-vipu.

Kuva Q Moottori pysähtyy. Ruohosäiliön tyhjennys

1. Irrota ruohosäiliö.

Kuva R Kun poistat ruohosäiliön, varmista, että moottorikaa- peli pysyy kaapelipidikkeessä.

2. Tyhjennä ruohosäiliö.

Turva-avaimen poistaminen Turva-avain on poistettava ennen akkujen poistamista.

1. Vedä turva-avain ulos laitteesta.

Kuva S Akkujen poistaminen Huomautus Poista molemmat akut laitteesta, kun et tarvitse laitetta pidempään aikaan, ja varmista, ettei laitetta voida käyt- tää luvattomasti.

1. Vedä akun avauspainiketta akun suuntaan.

3. Ota akku laitteesta.98 Suomi

1. Poista akut laitteesta (katso luku Akkujen poistami-

2. Puhdista laite (katso luku Laitteen puhdistus).

Kuljetus 몇 VAROITUS Terävä terä Viiltohaavat Ole varovainen, kun kallistat tai nostat laitetta. Pidä kaikki kehon osat kaukana terästä.

1. Kytke laite pois päältä (katso luku Käytön keskeyt-

2. Varmista, että terä ei enää pyöri.

3. Anna laitteen jäähtyä.

4. Poista turva-avain.

5. Poista akut (katso luku Akkujen poistaminen).

6. Kun kuljetat laitetta ajoneuvossa, varmista, ettei se

pääse liukumaan tai kallistumaan. Varastointi Puhdista laite aina ennen varastointia (katso luku Lait- teen puhdistus).

1. Poista turva-avain.

2. Poista akut (katso luku Akkujen poistaminen).

3. Avaa kahvanlukitukset.

4. Työnnä teleskooppikahva kokonaan sisään.

5. Lukitse kahvanlukitukset.

6. Avaa pikakiinnikkeet ja taita kahva alas.

7. Säilytä laitetta kuivassa ja hyvin tuulettuvassa pai-

kassa. Pidä kaukana syövyttävistä aineista kuten puutarhakemikaaleista ja jäätymisenestosuoloista. Säilytä laitetta vain sisätiloissa. Hoito ja huolto 몇 VAROITUS Terävä terä Viiltohaavat Ole varovainen, kun kallistat tai nostat laitetta. Pidä kaikki kehon osat kaukana terästä. Laitteen puhdistus

1. Poista turva-avain.

2. Poista akut (katso luku Akkujen poistaminen).

3. Puhdista laitteen pinta aina käytön jälkeen pehmeäl-

lä, kuivalla liinalla tai harjalla. Kuva W Puhdista terä ennen pitkää varastointia.

4. Aseta laite kyljelleen.

5. Puhdista terä ja laitteen alaosa harjalla.

Kuva Y Tukosten poistaminen 몇 VAROITUS Tukosten poistaminen Terävä terä tai teräväreunaiset osat voivat aiheuttaa leikkuuhaavoja. Käytä suojakäsineitä, kun tarkistat, onko laitteessa tu- koksia tai kun poistat ne.

1. Kytke laite pois päältä ja odota, kunnes terä on py-

3. Poista akut (katso luku Akkujen poistaminen).

4. Poista ruohosäiliö ja tarkista, onko laitteessa tukok-

sia. Poista tukokset tarvittaessa.

5. Tarkista, onko ulosheittokuilussa tukoksia. Poista tu-

kokset tarvittaessa.

6. Aseta laite kyljelleen.

7. Tarkista, onko laitteen alaosassa ja terässä tukok-

sia. Poista tukokset varovasti, koska terä voi liikkua poistamisen aikana. Terän vaihtaminen

1. Poista turva-avain.

2. Poista akut (katso luku Akkujen poistaminen).

3. Puhdista laitteen alaosa (katso luku Laitteen puh-

4. Pidä terä paikallaan ja avaa ruuvi.

5. Poista ja hävitä terä.

6. Aseta uusi terä pidikkeeseen.

7. Pidä terä paikallaan ja kiristä ruuvi.

Kuva AC Ohjeet häiriötilanteissa Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutettuun asiakaspalveluun epäselvissä tapauksis- sa tai jos häiriöitä ei ole tässä mainittu. Laite kytkeytyy pois päältä Laitteen ylikuormitussuoja on lauennut.

1. Vapauta päälle/pois-vipu.

2. Paina käynnistysnappia ja päälle/pois-vipua.

Akun ylikuumenemissuoja on lauennut.

1. Odota, kunnes akun lämpötila on normaalialueella.

2. Jos laitteen kytkeminen päälle ei onnistu, lataa ak-

ku. Lataustilan näyttö ei näy Akun ylikuumenemissuoja on lauennut. Vapauta päälle/pois-vipu. Poista akku. Tekniset tiedot Oikeus teknisiin muutoksiin pidätetään. Laitteen tehotiedot Nimellisjännite V 36 Leikkausleveys cm 53 Leikkauskorkeus cm 3-11 Ruohosäiliön tilavuus l 70 Maksiminopeus /min 3100 ±

Määritetyt arvot EN 60335-2-77 mukaan Äänenpainetaso L

dB(A) 82,2 Epävarmuus K

dB(A) 3,0 Äänen tehotaso L

dB(A) 95 Käsi-käsivarsi-tärinäarvo, oikea kädensija m/s

0,8 Käsi-käsivarsi-tärinäarvo, vasen kädensija m/s

0,8 Epävarmuus K m/s

1,5 Mitat ja painot Pituus x leveys x korkeus mm 1568 x 548 x

Paino (ilman akkupakettia) kg 32,6Ελληνικά 99 Takuu Jokaisessa maassa ovat voimassa vastaavan myynti- yhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa mak- sutta, jos häiriöiden syynä ovat olleet materiaali- tai val- mistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähim- pään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu) EU- vaatimustenmukaisuusvakuutus Täten vakuutamme, että jäljempänä kuvattu kone vas- taa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olen- naisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän va- kuutuksen voimassaolo raukeaa. Tuote: Akkukäyttöinen ruohonleikkuri Tyyppi: 1.042-50x.x Sovellettavat EU-direktiivit 2000/14/EY (+2005/88/EY) 2014/30/EU 2006/42/EY (+2009/127/EY) 2011/65/EU Sovelletut yhdenmukaistetut standardit EN 50581: 2012 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-77:2010 EN 62233: 2008 Sovellettu vaatimustenmukaisuuden arviointime- nettely 2000/14/EY ja muutettu: 2005/88/EY: liite VI Äänen tehotaso dB(A) Mitattu: 93,7 Taattu: 95 Asianomaisen ilmoitetun laitoksen nimi ja osoite TÜV Rheinland LGA Products GmbH (NB 0197) Tillystraße 2 D-90431 Nürnberg Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: [phone] Faksi: [phone] Winnenden, 1.11.2018 Περιεχόμενα Υποδείξεις ασφαλείας Πριν από την πρώτη χρήση της συσκευής διαβάστε αυτές τις υποδείξεις ασφαλείας, αυτό εδώ το εγχειρίδιο οδηγιών χρήσης, τις συνημμένες υποδείξεις ασφαλείας των μπαταριών καθώς και το συνημμένο εγχειρίδιο οδηγιών χρήσης για τις μπαταρίες και τον φορτιστή. Εφαρμόζετε αυτές τις οδηγίες. Φυλάξτε τα εγχειρίδια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη. Εκτός από τις υποδείξεις στο εγχειρίδιο χρήσης πρέπει να τηρείτε και τους ισχύοντες γενικούς κανονισμούς ασφαλείας και πρόληψης ατυχημάτων. Διαβαθμίσεις κινδύνων
