KÄYTTÖOHJE Cleantec CT 15 FESTOOL

EU-vaatimustenmukaisuusvakuutus. Vakuutam- me yksinomaisella vastuulla, että tämä tuote täyttää seuraavien EU-direktiivien kaikki olennaiset vaatimuk- set ja se on seuraavien standardien tai standardiasia- kirjojen mukainen:

• 10 Miljö Släng inte maskinen i hushållssoporna! Se till att verktyg, tillbehör och förpack ningar lämnas till miljövänlig återvin ning. Följ den nationella föreskrifterna. Endast EU: Enligt EU-direktivet om uttjänt el- och elektronikutrustning och omsättning till nationell lagstiftning måste förbrukade elverk Svenska 41tyg källsorteras och återvinnas på ett miljövän ligt sätt. Information om REACh: www.festool.com/ reach Svenska 42Sisällys 1 Turvallisuusohjeet p. 43
• 2 Tunnukset p. 44
• 3 Laitteen osat p. 44
• 4 Tekniset tiedot p. 44
• 5 Määräystenmukainen käyttö p. 44
• 6 Käyttöönotto p. 45
• 7 Säädöt p. 45
• 8 Työskentely p. 45
• 9 Huolto ja hoito p. 46

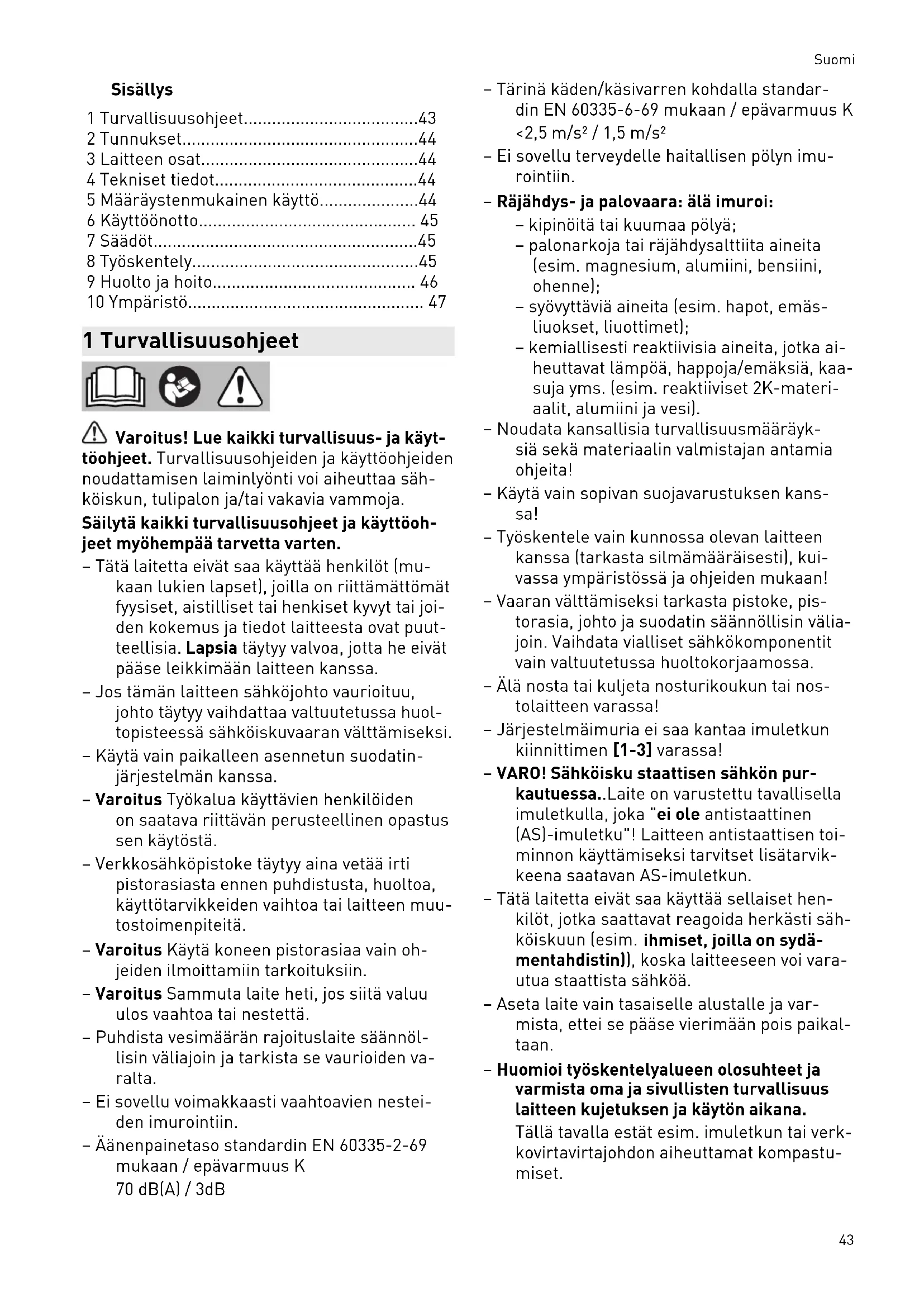

• 10 Ympäristö 1 Turvallisuusohjeet Varoitus! Lue kaikki turvallisuus- ja käyt töohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa säh köiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöoh jeet myöhempää tarvetta varten. – Tätä laitetta eivät saa käyttää henkilöt (mu kaan lukien lapset), joilla on riittämättömät fyysiset, aistilliset tai henkiset kyvyt tai joi den kokemus ja tiedot laitteesta ovat puut teellisia. Lapsia täytyy valvoa, jotta he eivät pääse leikkimään laitteen kanssa. – Jos tämän laitteen sähköjohto vaurioituu, johto täytyy vaihdattaa valtuutetussa huol topisteessä sähköiskuvaaran välttämiseksi. – Käytä vain paikalleen asennetun suodatin järjestelmän kanssa. – Varoitus Työkalua käyttävien henkilöiden on saatava riittävän perusteellinen opastus sen käytöstä. – Verkkosähköpistoke täytyy aina vetää irti pistorasiasta ennen puhdistusta, huoltoa, käyttötarvikkeiden vaihtoa tai laitteen muu tostoimenpiteitä. – Varoitus Käytä koneen pistorasiaa vain oh jeiden ilmoittamiin tarkoituksiin. – Varoitus Sammuta laite heti, jos siitä valuu ulos vaahtoa tai nestettä. – Puhdista vesimäärän rajoituslaite säännöl lisin väliajoin ja tarkista se vaurioiden va ralta. – Ei sovellu voimakkaasti vaahtoavien nestei den imurointiin. – Äänenpainetaso standardin EN 60335-2-69 mukaan / epävarmuus K 70 dB(A) / 3dB – Tärinä käden/käsivarren kohdalla standar din EN 60335-6-69 mukaan / epävarmuus K <2,5 m/s² / 1,5 m/s² – Ei sovellu terveydelle haitallisen pölyn imu rointiin. – Räjähdys- ja palovaara: älä imuroi: – kipinöitä tai kuumaa pölyä; – palonarkoja tai räjähdysalttiita aineita (esim. magnesium, alumiini, bensiini, ohenne); – syövyttäviä aineita (esim. hapot, emäs liuokset, liuottimet); – kemiallisesti reaktiivisia aineita, jotka ai heuttavat lämpöä, happoja/emäksiä, kaa suja yms. (esim. reaktiiviset 2K-materi aalit, alumiini ja vesi). – Noudata kansallisia turvallisuusmääräyk siä sekä materiaalin valmistajan antamia ohjeita! – Käytä vain sopivan suojavarustuksen kans sa! – Työskentele vain kunnossa olevan laitteen kanssa (tarkasta silmämääräisesti), kui vassa ympäristössä ja ohjeiden mukaan! – Vaaran välttämiseksi tarkasta pistoke, pis torasia, johto ja suodatin säännöllisin välia join. Vaihdata vialliset sähkökomponentit vain valtuutetussa huoltokorjaamossa. – Älä nosta tai kuljeta nosturikoukun tai nos tolaitteen varassa! – Järjestelmäimuria ei saa kantaa imuletkun kiinnittimen [1-3] varassa! – VARO! Sähköisku staattisen sähkön pur kautuessa Laite on varustettu tavallisella imuletkulla, joka "ei ole antistaattinen (AS)-imuletku"! Laitteen antistaattisen toi minnon käyttämiseksi tarvitset lisätarvik keena saatavan AS-imuletkun. – Tätä laitetta eivät saa käyttää sellaiset hen kilöt, jotka saattavat reagoida herkästi säh köiskuun (esim. ihmiset, joilla on sydä mentahdistin)), koska laitteeseen voi vara utua staattista sähköä. – Aseta laite vain tasaiselle alustalle ja var mista, ettei se pääse vierimään pois paikal taan. – Huomioi työskentelyalueen olosuhteet ja varmista oma ja sivullisten turvallisuus laitteen kujetuksen ja käytön aikana. Tällä tavalla estät esim. imuletkun tai verk kovirtavirtajohdon aiheuttamat kompastu miset. Suomi 43– Pidä pakkauskalvot poissa lasten ulottu vilta. Tukehtumisvaara. 2 Tunnukset Varoitus yleisestä vaarasta Sähköiskuvaara Lue käyttöopas, turvallisuusohjeet! Älä hävitä kotitalousjätteiden mukana. Vedä verkkopistoke irti Käytä hengityssuojainta! Laitteen päälle kiipeäminen on kielletty 3 Laitteen osat [1-1] Laitepistorasia [1-2] Johto- ja tarvikekotelo [1-3] Imuletkun kiinnitin [1-4] Kahva [1-5] Lukitsin [1-6] Suodatinpanos [1-7] Kiinnityssalpa [1-8] Puhallusaukko [1-9] Likasäiliö [1-10] Käynnistys-/sammutuskytkin [1-11] MAN-painike [1-12] Imutehon säätö Mainitut kuvat ovat käyttöoppaan alussa. 4 Tekniset tiedot p. 47

2200 W 1150 W 1610 W Imurin/turbiinin maks. virtaus (ilma) 130 m³/h / 222 m³/h Alipaine maks., turbiini 24000 Pa Suodatuspinta-ala 3508 cm² Imuletku halk. 27/32 mm x 3,5 m Sähköjohdon pituus 5,5 m Äänenpainetaso standardin EN 60335-2-69 mukaan / epävarmuus K 70 dB(A) Tärinä käden/käsivarren kohdalla standardin EN 60335-2-69 mukaan / epävarmuus K <2,5 m/s² / 1,5 m/s² Suojausluokka IP X4 Säiliön tilavuus 15 l Mitat p x l x k 470 x 320 x 430 mm Paino 11,2 kg 5 Määräystenmukainen käyttö Järjestelmäimuri soveltuu – Terveydelle vaarattomien pölylaatujen, lian, hiekan, lastujen imurointiin, – veden imemiseen, – raskaaseen ammattikäyttöön, Suomi 44standardin IEC/EN 60335-2-69 mukaan. Järjestelmäimuri soveltuu vain sisätiloissa käy tettäväksi. Laitteen käyttäjä vastaa määräystenvas taisesta käytöstä aiheutuneista vahin goista. 6 Käyttöönotto VAROITUS Kielletty jännite tai taajuus! Onnettomuusvaara ► Noudata konekilvessä olevia ohjetietoja. ► Huomioi maakohtaiset erikoismääräykset.

► Laita suodattava pölypussi paikalleen [2]. ► Kytke imuletku paikalleen [3].

6.2 Järjestelmäimurin kytkeminen

VAROITUS Loukkaantumisvaara tahattomasti käynnis tyvien työkalujen takia ► Varmista ennen käynnistystä, että paikal leen liitetty työkalu on kytketty pois päältä. VAROITUS Sähkövirran aiheuttama loukkaantumisvaa

► Kytke sähköpistoke suojamaadoitettuun pistorasiaan. ► Älä koske järjestelmäimurin pistorasiaan. Kun järjestelmäimuri on kytketty verkko pistorasiaan, järjestelmäimurin laitepisto rasiasta voi ottaa jatkuvasti virtaa. Järjestelmäimurin kytkeminen pistorasiaan Järjestelmäimuri on kytketty pois päältä. ► Liitä sähköjohto pistorasiaan. Laitepistorasia [1-1] johtaa virtaa. Järjestelmäimurin kytkeminen valmiustilaan ► Paina käyttökytkintä [1-10]. Laitepistorasia [1-1] johtaa virtaa. Vihreä LED-valo [1-12] ilmoittaa valmius tilan. Järjestelmäimurin automaattinen käynnistys Järjestelmäimuri on valmiustilassa. ► Kun haluat käynnistää järjestelmäimurin automaattisesti: Käynnistä imuriin liitetty työkalu. Järjestelmäimurin manuaalinen käynnistys Järjestelmäimuri on valmiustilassa. ► Paina MAN-painiketta [1-11]. Vedä järjestelmäimurin sähköpistoke irti pistorasiasta, jos imuria ei käytetä sekä ennen imuriin liittyviä huolto- ja puhdistustöitä.

6.3 Sähkötyökalun kytkentä

VAROITUS Loukkaantumisvaara ► Huomioi laitepistorasian suurin sallittu lii täntäarvo (ks. luku Tekniset tiedot). ► Kytke sähkötyökalu pois päältä. Verkkovirtakäyttöisen sähkötyökalun yhdistä minen järjestelmäimuriin ► Kytke sähkötyökalu laitepistorasiaan [1-1]. Sähkötyökalu on yhdistetty sähköjohdolla jär jestelmäimuriin. 7 Säädöt

► Paina plus- tai miinuspainikkeita [1-12] imuroinnin yhteydessä.

Ylikuumenemisen estämiseksi lämpösulake katkaisee järjestelmäimurin toiminnan ennen kriittisen lämpötilan saavuttamista. Alimmai nen LED-valo [1-12] ilmoittaa häiriöstä. LED-valo palaa punaisena Ylilämpötila ► Sammuta järjestelmäimuri ja anna sen jäähtyä. ► Kytke järjestelmäimuri uudelleen päälle noin 5 minuutin kuluttua. 8 Työskentely

8.1 Kuivien aineiden imurointi

Kuivien aineiden imurointi Käytä aina suodatinpussia.

8.2 Märkien aineiden / nesteiden imurointi

Ota pölypussi pois! Käytä erityistä märkäsuodatinta. Kun suurin sallittu täyttöaste saavutetaan, imu rointi keskeytyy automaattisesti. Alimmaisin LED-valo [1-12] palaa punaisena. ► Sammuta järjestelmäimuri [1-10] . ► Avaa kiinnityssalvat [1-7] ja ota laitteen ylä osa pois. ► Tyhjennä likasäiliö [1-9]. Suomi 45Anna märkäimuroinnin jälkeen pääsuodattimen kuivua! Puhdista järjestelmäimuri ennen kuivan pölyn imurointia. HUOMIO Terveydelle haitallista pölyä Hengitysteiden loukkaantumisvaara ► Irrota märkäsuodatin märkäimuroinnin jäl keen ja korvaa sen kuiville aineille tarkoi tetulla pääsuodattimella. HUOMIO Laitteesta ulosvuotava vaahto ja nesteet ► Katkaise toiminta välittömästi ja tyhjennä laite.

8.3 Poistoilma-aukko

HUOMIO Terveydelle haitallisia pölylaatuja Hengitysteiden loukkaantumisvaara ► Älä puhalla pölyä ilmaan! Poistoilma-aukon avulla voit johtaa poistoilman imuletkun kautta rakennuksen ulkopuolelle. ► Avaa poistoilma-aukon [1-8] edessä oleva ritilä. ► Työnnä imuletku poistoilma-aukkoon [1-8].

8.4 Pölypussin vaihtaminen pölyämistä

välttäen ► Avaa kiinnityssalvat ja ota laitteen yläosa pois [2]. ► Vedä pölypussin korvakkeesta, kunnes pus sin aukko on kokonaan kiinni. Tämän jälkeen pölypussi on suljettu kunnolla ja voidaan ottaa pois. ► Aseta laitteen yläosa paikalleen ja sulje kiinnityssalvat.

8.5 Suodatinelementin vaihto [6]

► Vedä käytetty suodatinpanos [1-6] ulos. ► Hävitä käytöstä poistettu suodatinpanos la kimääräysten mukaan. ► Työnnä uusi suodatinpanos [1-6] paikal leen. Tarvikkeiden, suodattimien ja käyttötarvik keiden tuotenumerot voit katsoa Festoolin tuoteoppaasta tai nettiosoitteesta "www.festool.com". – Käytä vain alkuperäisiä Festoolin lisäva rusteita ja kulutustarvikkeita. Vain Festo olin testaamat ja hyväksymät lisävarusteet ovat turvallisia ja varmasti yhteensopivia työkalun ja käyttösovelluksen kanssa. HUOMAUTUS Moottori vaurioitumisvaara ► Moottorin vaurioitumisvaaran takia älä missään tapauksessa imuroi ilman pää suodatinta tai viallisen pääsuodattimen kanssa.

► Katkaise järjestelmäimurin toiminta ja vedä verkkopistoke irti pistorasiasta. ► Puhdista järjestelmäimurin sisä- ja ulko puoli imuroimalla ja pyyhkimällä. ► Tyhjennä likasäiliö. ► Kääri verkkoliitäntäjohto rullalle. ► Aseta verkkoliitäntäjohto [4-1] suljettavan kotelon sisään. Ohjaa sitä varten sähköjohto aukon [4-2] läpi. ► Irrota imuletku [5-1] ja kiinnitä se imulet kun kiinnittimen [1-3] avulla järjestelmäi muriin. ► Puhdista täyttymissensorit [7-1] ja tarkasta ne vaurioiden varalta säännöllisin väliajoin. ► Vie järjestelmäimuri kuivaan säilytystilaan, jossa se on suojassa luvattomalta käytöltä. Kotelon kansi toimii myös työkalujen säily tystasona. 9 Huolto ja hoito VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota aina sähköpistoke pistorasiasta en nen kaikkia huolto- ja puhdistustöitä! ► Kaikki moottorin rungon avaamista edellyt tävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi. Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt . Lähimmän huoltopis teen voit katsoa nettiosoitteesta: www.festool.fi/huolto Käytä vain alkuperäisiä Festool-va raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/ huolto EKAT
