BEDIENUNGSANLEITUNG Cleantec CT 15 FESTOOL

EU-Konformitätserklärung. Wir erklären in al- leiniger Verantwortung, dass dieses Produkt mit allen relevanten Anforderungen folgender EU-Richtlinien übereinstimmt, und folgende Normen oder normative Dokumente zugrunde gelegt wurden:

Unterzeichnet für und im Namen von/ Signed on behalf of and in name of/ Signé pour et au nom de Festool GmbH Wertstr. 20, D-73240 Wendlingen GERMANY Wendlingen, 2021-08-05 Markus Stark Head of Product Development Ralf Brandt Head of Product Conformity

im definierten Seriennummer-Bereich (S-Nr.) von 40000000 - 49999999/ in the specified serial number range (S-Nr.) from 40000000 - 49999999/ dans la plage de numéro de série (S-Nr.) de 40000000 - 49999999

gilt für Geräte ohne Bluetooth

gilt für Geräte mit Bluetooth

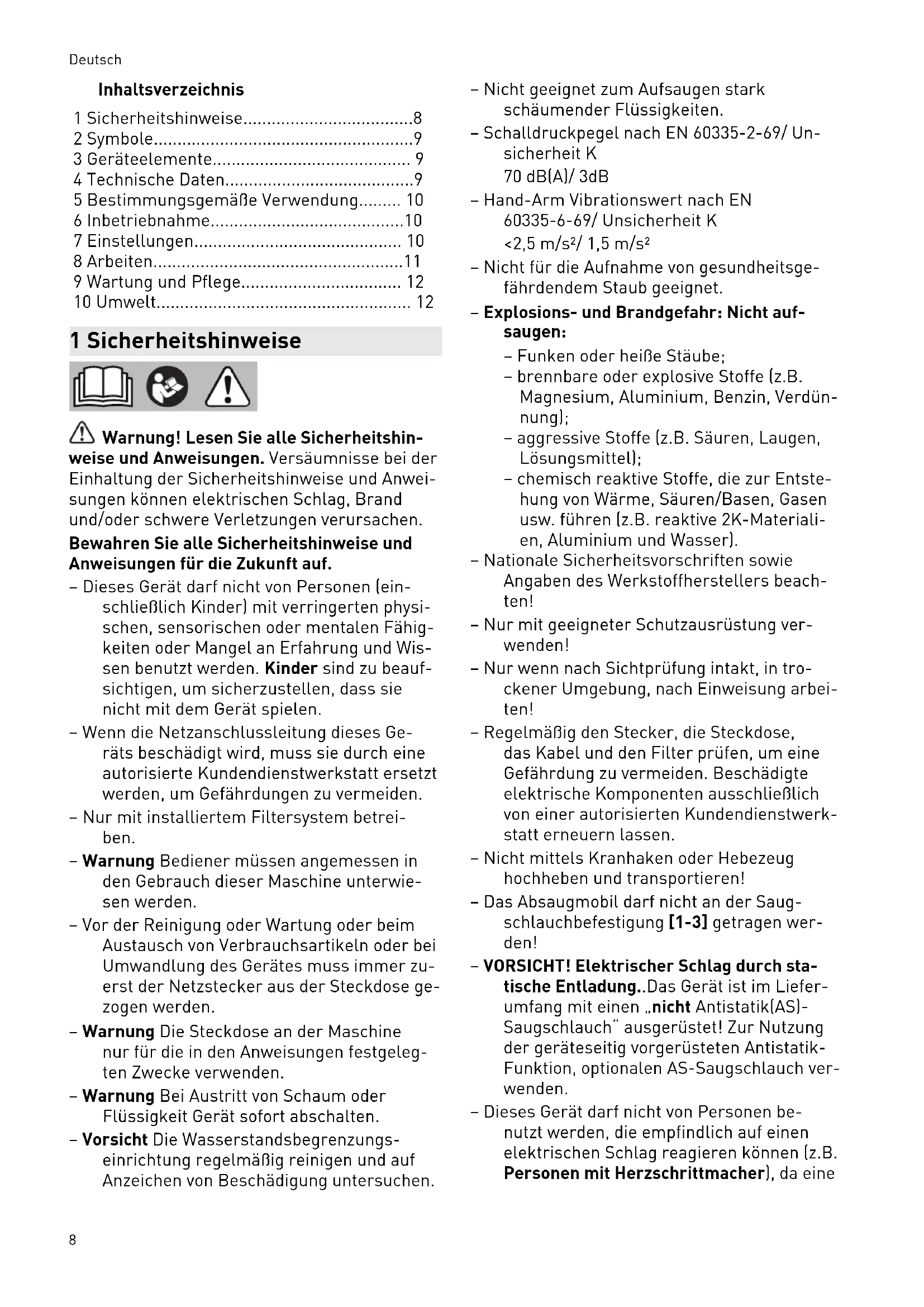

• 720425_DInhaltsverzeichnis 1 Sicherheitshinweise p. 8
• 2 Symbole p. 9
• 3 Geräteelemente p. 9
• 4 Technische Daten p. 9
• 5 Bestimmungsgemäße Verwendung p. 10
• 6 Inbetriebnahme p. 10
• 7 Einstellungen p. 10
• 8 Arbeiten p. 11
• 9 Wartung und Pflege p. 12
• 10 Umwelt 1 Sicherheitshinweise Warnung! Lesen Sie alle Sicherheitshin weise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anwei sungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. – Dieses Gerät darf nicht von Personen (ein schließlich Kinder) mit verringerten physi schen, sensorischen oder mentalen Fähig keiten oder Mangel an Erfahrung und Wis sen benutzt werden. Kinder sind zu beauf sichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen. – Wenn die Netzanschlussleitung dieses Ge räts beschädigt wird, muss sie durch eine autorisierte Kundendienstwerkstatt ersetzt werden, um Gefährdungen zu vermeiden. – Nur mit installiertem Filtersystem betrei ben. – Warnung Bediener müssen angemessen in den Gebrauch dieser Maschine unterwie sen werden. – Vor der Reinigung oder Wartung oder beim Austausch von Verbrauchsartikeln oder bei Umwandlung des Gerätes muss immer zu erst der Netzstecker aus der Steckdose ge zogen werden. – Warnung Die Steckdose an der Maschine nur für die in den Anweisungen festgeleg ten Zwecke verwenden. – Warnung Bei Austritt von Schaum oder Flüssigkeit Gerät sofort abschalten. – Vorsicht Die Wasserstandsbegrenzungs einrichtung regelmäßig reinigen und auf Anzeichen von Beschädigung untersuchen. – Nicht geeignet zum Aufsaugen stark schäumender Flüssigkeiten. – Schalldruckpegel nach EN 60335-2-69/ Un sicherheit K 70 dB(A)/ 3dB – Hand-Arm Vibrationswert nach EN 60335-6-69/ Unsicherheit K <2,5 m/s²/ 1,5 m/s² – Nicht für die Aufnahme von gesundheitsge fährdendem Staub geeignet. – Explosions- und Brandgefahr: Nicht auf saugen: – Funken oder heiße Stäube; – brennbare oder explosive Stoffe (z.B. Magnesium, Aluminium, Benzin, Verdün nung); – aggressive Stoffe (z.B. Säuren, Laugen, Lösungsmittel); – chemisch reaktive Stoffe, die zur Entste hung von Wärme, Säuren/Basen, Gasen usw. führen (z.B. reaktive 2K-Materiali en, Aluminium und Wasser). – Nationale Sicherheitsvorschriften sowie Angaben des Werkstoffherstellers beach ten! – Nur mit geeigneter Schutzausrüstung ver wenden! – Nur wenn nach Sichtprüfung intakt, in tro ckener Umgebung, nach Einweisung arbei ten! – Regelmäßig den Stecker, die Steckdose, das Kabel und den Filter prüfen, um eine Gefährdung zu vermeiden. Beschädigte elektrische Komponenten ausschließlich von einer autorisierten Kundendienstwerk statt erneuern lassen. – Nicht mittels Kranhaken oder Hebezeug hochheben und transportieren! – Das Absaugmobil darf nicht an der Saug schlauchbefestigung [1-3] getragen wer den! – VORSICHT! Elektrischer Schlag durch sta tische Entladung Das Gerät ist im Liefer umfang mit einen „nicht Antistatik(AS)- Saugschlauch“ ausgerüstet! Zur Nutzung der geräteseitig vorgerüsteten Antistatik- Funktion, optionalen AS-Saugschlauch ver wenden. – Dieses Gerät darf nicht von Personen be nutzt werden, die empfindlich auf einen elektrischen Schlag reagieren können (z.B. Personen mit Herzschrittmacher), da eine Deutsch 8statische Aufladung des Gerätes nicht aus zuschließen ist. – Gerät nur auf ebenem Untergrund abstel len und gegen Wegrollen sichern. – Berücksichtigen Sie das Arbeitsumfeld und achten Sie beim Transport oder beim Arbeiten mit dem Gerät auf sich selbst und Dritte. Dadurch vermeiden Sie z.B. Stolpergefah ren durch Saugschlauch oder Netzleitung. – Halten Sie Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr. 2 Symbole Warnung vor allgemeiner Gefahr Warnung vor Stromschlag Betriebsanleitung, Sicherheitshinweise lesen! Nicht in den Hausmüll geben. Netzstecker ziehen Atemschutz tragen! Aufsteigen verboten 3 Geräteelemente [1-1] Gerätesteckdose [1-2] Kabel- und Zubehördepot [1-3] Saugschlauchbefestigung [1-4] Handgriff [1-5] Verriegelung [1-6] Filterschublade [1-7] Verschlussklammer [1-8] Ausblasöffnung [1-9] Schmutzbehälter [1-10] Ein- / Ausschalter [1-11] MAN-Taste [1-12] Saugleistungsregulierung Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung. 4 Technische Daten Absaugmobile Leistungsaufnahme 350 - 1200 W Anschlusswert an Gerätesteckdose max. EU CH, DK p. 12

2200 W 1150 W 1610 W Volumenstrom (Luft) max., Sauger/Turbine 130 m³/h / 222 m³/h Unterdruck max., Turbine 24000 Pa Filteroberfläche 3508 cm² Saugschlauch D 27/32 mm x 3,5 m Länge der Netzanschlussleitung 5,5 m Schalldruckpegel nach EN 60335-2-69/ Unsicherheit K 70 dB(A) Hand-Arm Vibrationswert nach EN 60335-2-69/ Unsicherheit K <2,5 m/s²/ 1,5 m/s² Schutzart IP X4 Behälterinhalt 15 l Deutsch 9Absaugmobile Abmessung LxBxH 470x320x430 mm Gewicht 11,2 kg 5 Bestimmungsgemäße Verwendung Absaugmobil geeignet zum – Auf- und Absaugen von nicht gesundheits gefährdenden Stäuben, Schmutz, Sand, Späne, – Aufsaugen von Wasser, – für erhöhte Beanspruchung bei gewerbli cher Nutzung, gemäß IEC/EN 60335-2-69. Das Absaugmobil ist nur für den Innenbereich geeignet. Bei nicht bestimmungsgemäßem Ge brauch haftet der Benutzer. 6 Inbetriebnahme WARNUNG Unzulässige Spannung oder Frequenz! Unfallgefahr ► Angaben auf Typenschild beachten. ► Länderbesonderheiten beachten.

6.1 Erste Inbetriebnahme

► Filtersack einlegen [2]. ► Saugschlauch anschließen [3].

6.2 Absaugmobil anschließen

WARNUNG Verletzungsgefahr durch unkontrolliert an laufende Werkzeuge ► Vor dem Einschalten darauf achten, dass das angeschlossene Werkzeug ausge schaltet ist. WARNUNG Verletzungsgefahr durch elektrischen Strom ► Netzstecker in eine schutzgeerdete Steck dose stecken. ► Nicht in die Steckdose des Absaugmobils greifen. Wenn das Absaugmobil mit der Netzsteck dose verbunden ist, führt die Gerätesteck dose des Absaugmobils dauerhaft Strom. Absaugmobil mit Steckdose verbinden Absaugmobil ist ausgeschaltet. ► Netzkabel mit Steckdose verbinden. Gerätesteckdose [1-1] führt Strom. Absaugmobil in Stand-by Modus schalten ► Ein-/Ausschalter [1-10] drücken. Gerätesteckdose [1-1] führt Strom. Grüne LED [1-12] zeigt Stand-by Modus an. Absaugmobil automatisch starten Absaugmobil ist im Stand-by Modus. ► Um das Absaugmobil automatisch zu star ten: Verbundenes Werkzeug einschalten. Absaugmobil manuell starten Absaugmobil ist im Stand-by Modus. ► MAN-Taste [1-11] betätigen. Bei Nichtgebrauch sowie vor Wartungs- und Reinigungsarbeiten den Netzstecker des Absaugmobils aus der Steckdose ziehen.

6.3 Elektrowerkzeug anschließen

WARNUNG Verletzungsgefahr ► Maximalen Anschlusswert an der Geräte steckdose beachten (siehe Kapitel Techni sche Daten). ► Elektrowerkzeug ausschalten. Netzbetriebenes Elektrowerkzeug mit Ab saugmobil verbinden ► Elektrowerkzeug an Gerätesteckdose [1-1] anschließen. Das Elektrowerkzeug ist über Netzkabel mit dem Absaugmobil verbunden. 7 Einstellungen

7.1 Saugkraft regulieren

► Plus- bzw. Minus-Tasten [1-12] im Saugbe trieb betätigen.

7.2 Temperatursicherung

Zum Schutz vor Überhitzung schaltet die Tem peratursicherung das Absaugmobil vor Errei chen der kritischen Temperatur ab. Unterste LED [1-12] zeigt Störung an. LED leuchtet rot Übertemperatur Deutsch 10► Absaugmobil abschalten, abkühlen lassen. ► Absaugmobil nach ca. 5 Minuten wieder an schalten. 8 Arbeiten

8.1 Trockene Stoffe saugen

Trockene Stoffe saugen Immer Filtersack verwenden.

8.2 Nasse Stoffe/Flüssigkeiten saugen

Filtersack entfernen! Speziellen Nassfilter verwenden. Bei Erreichen der maximalen Füllstandshöhe wird die Absaugung automatisch unterbrochen. Unterste LED [1-12] leuchtet rot. ► Absaugmobil abschalten [1-10] . ► Verschlussklammern öffnen [1-7] und Ge räteoberteil abnehmen. ► Schmutzbehälter [1-9] leeren. Nach dem Nasssaugen, Hauptfilter trocknen lassen! Absaugmobil vor Einsaugen von Trockenstäu ben trocknen.

VORSICHT Gesundheitsgefährdende Stäube Verletzung der Atemwege ► Nach dem Nasssaugen den Nassfilter ent fernen und durch Hauptfilter für trockene Stoffe ersetzen. VORSICHT Austretender Schaum und Flüssigkeiten ► Gerät sofort abschalten und leeren.

VORSICHT Gesundheitsgefährdende Stäube Verletzung der Atemwege ► Keine Stäube abblasen! Der Abluftauslass bietet die Möglichkeit, die Abluft mittels des Saugschlauches außerhalb eines Gebäudes abzuleiten. ► Gitter vor Ausblasöffnung [1-8] öffnen. ► Saugschlauch in Ausblasöffnung [1-8] schieben.

8.4 Staubarmes wechseln des Filtersacks

► Verschlussklammern öffnen und Geräte oberteil abnehmen [2]. ► Lasche am Filtersack ziehen bis Öffnung des Filterbeutels vollständig geschlossen ist. Der Filtersack ist nun sicher verschlossen und kann entnommen werden. ► Geräteoberteil aufsetzen und Verschluss klammern schließen.

8.5 Filterelement wechseln [6]

► Gebrauchte Filterschublade [1-6] heraus ziehen. ► Gebrauchte Filterschublade gemäß den ge setzlichen Bestimmungen entsorgen. ► Neue Filterschublade [1-6] einschieben. Bestellnummern für Zubehör, Filter und Verbrauchsmaterial im Festool Katalog oder im Internet unter "www.festool.com". – Nur original Festool Zubehör und Ver brauchsmaterial verwenden. Nur von Festool getestetes und freigegebenes Zu behör ist sicher und auf das Gerät und die Anwendung perfekt abgestimmt. ACHTUNG Schädigung des Motors ► Saugen Sie nie ohne eingebauten oder mit beschädigtem Hauptfilter, da dies den Mo tor schädigen kann.

► Absaugmobil abschalten und Netzstecker ziehen. ► Absaugmobil innen und außen durch Ab saugen und Abwischen reinigen. ► Schmutzbehälter entleeren. ► Netzanschlussleitung aufwickeln. ► Netzanschlussleitung [4-1] in verschließba res Depot einlegen. Das Netzkabel dazu durch die Aussparung [4-2] legen. ► Saugschlauch [5-1] abstecken und mittels Saugschlauchbefestigung [1-3] am Absaug mobil fixieren. ► Regelmäßig Füllstandssensoren [7-1] reini gen und auf Beschädigungen untersuchen. ► Absaugmobil in einem trockenen Raum, ge schützt gegen unbefugte Benutzung, ab stellen. Der Deckel des Depots dient auch als Werkzeugablage. Deutsch 119 Wartung und Pflege WARNUNG Verletzungsgefahr, Stromschlag ► Vor allen Wartungs- und Pflegearbeiten stets den Netzstecker aus der Steckdose ziehen! ► Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Motorgehäuses erfordern, dürfen nur von einer autorisierten Kunden dienstwerkstatt durchgeführt werden. Kundendienst und Reparatur nur durch Hersteller oder durch Ser vicewerkstätten. Nächstgelegene Adresse unter: www.festool.de/ service Nur original Festool Ersatzteile ver wenden! Bestell-Nr. unter: www.festool.de/service EKAT
