KÄYTTÖOHJE KM 9060 R G Kärcher

Tillämpad metod för överensstämmel- sevärdering 2000/14/EG: Bilaga V Ljudeffektsnivå dB(A) Upmätt: 94 Garanterad: 97 Chairman of the Board of Management Director Regulatory Affairs & Certification Tillbehör Sidoborstar, standard 6.906-132.0 För rengöring av ytor inom- och utomhus. Sidoborste hård 6.905-625.0 För borttagning av fast sittande smuts ut- omhus, tål väta. Sidoborste, mjuk 6.905-626.0 Speciellt för fina dammkorn på släta golv. Sopvals, standard 4.762-430.0 Tål slitage och väta. Universalborst för ren- göring inne och ute. Sopvals, mjuk 4.762-442.0 Med naturborst, speciellt för borstning av fint damm på jämna golvytor inomhus. Står ej emot väta, ej för abrasiva ytor. Sopvals, hård 4.762-443.0 För borttagning av fast sittande smuts ut- omhus, tål väta. Dammfilter 6.414-576.0 Sopvals, antistatisk 4.762-441.0 Tillbehörssats hel- gummidäck 2.641-129.0 Tillbehörssats sido- borste vänster 2.644-268.0 Monteringssats belys- ning runt om 2.643-887.0 Set hållare borste Ho- mebase 4.035-523.0 Set grovsmutstång Homebase 4.035-524.0 150 SV- 1 Lue käyttöohje ennen laitteesi käyttämistä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myö- hempää omistajaa varten. Lue turvaohjeet ehdottomasti ennen lait- teen ensimmäistä käyttökertaa! Jos havaitset pakkauksesta purkaessasi kuljetusvaurioita, ota yhteyttä myyjäliikkee- seen. – Laitteeseen kiinnitetyt varoitus- ja opas- tuskilvet antavat tärkeitä ohjeita turval- lista käyttöä varten. – Tämän käyttöohjeen ohjeiden ohella on noudatettava lainmukaisia yleisiä tur- vallisuus- ja tapaturmantorjuntamäärä- yksiä. Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoit- teesta: www.kaercher.com/REACH Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleen- myyjään tai lähimpään valtuutettuun huol- toon. VAARA Vaaratilanteiden eliminoimiseksi, vain val- tuutettu asiakaspalvelupiste saa korjata ko- neen ja vaihtaa sen varaosat. – Vain sellaisten lisävarusteiden ja vara- osien käyttö on sallittua, jotka valmista- ja on hyväksynyt. Alkuperäiset lisävarusteet ja varaosat takaavat, että laitetta voidaan käyttää turvallisesti ja häiriöttömästi. – Tietoja tarvikkeista ja varaosista on si- vustolla www.kaercher.com. VAARA Varoittaa välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan. 몇 VAROITUS Varoittaa mahdollisesti vaarallisesta tilan- teesta, joka voi aiheuttaa vakavan ruumiin- vamman tai voi johtaa kuolemaan. VARO Viittaus mahdollisesti vaaralliseen tilantee- seen, joka voi aiheuttaa lievän ruumiinvam- man tai aineellisia vahinkoja. Käytä lakaisukonetta ainoastaan tämän käyttöohjeen ohjeiden mukaisesti. – Tämä lakaisukone on tarkoitettu ulko- alueen likaantuneiden pintojen lakaise- miseen. – Koneella ei ole hyväksyntää maantielii- kenteeseen. – Kaikki tästä poikkeava käyttö katsotaan tarkoituksenvastaiseksi. Valmistaja ei vastaa poikkeavasta käytöstä johtuvis- ta vahingoista, riski on yksin käyttäjän. – Käyttö suljetuissa tiloissa tiloissa on kielletty. – Laitetta ei saa muuttaa. – Laite soveltuu vain käyttöohjeessa mai- nittuja päällysteitä varten. – Ajo on sallittu vain yrittäjän tai hänen valtuutettunsa koneen käyttöön va- paaksi annetuilla pinnoilla. – Yleensä pätee: Pidä helposti syttyvät aineet kaukana laitteesta (räjähdys-/tu- lipalovaara). Sisällysluettelo Yleisiä ohjeita . . . . . . . . . . . FI . . 1 Ympäristönsuojelu. . . . .

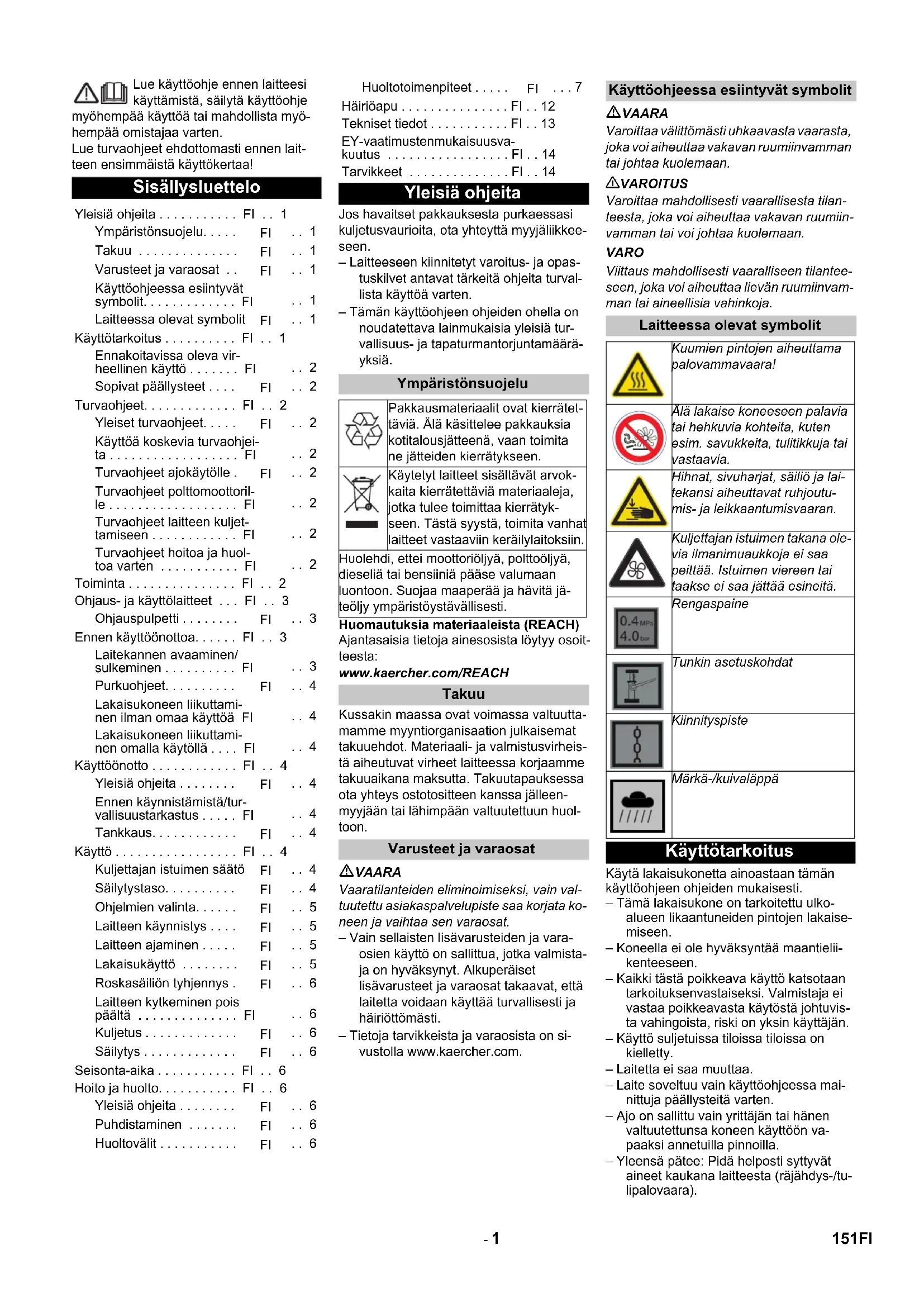

Varusteet ja varaosat . .

Käyttöohjeessa esiintyvät symbolit. . . . . . . . . . . . . FI

Laitteessa olevat symbolit

Käyttötarkoitus . . . . . . . . . . FI . . 1 Ennakoitavissa oleva vir- heellinen käyttö . . . . . . . FI

Sopivat päällysteet . . . .

Turvaohjeet. . . . . . . . . . . . . FI . . 2 Yleiset turvaohjeet. . . . .

Käyttöä koskevia turvaohjei- ta . . . . . . . . . . . . . . . . . . FI

Turvaohjeet ajokäytölle .

Turvaohjeet laitteen kuljet- tamiseen . . . . . . . . . . . . FI

Turvaohjeet hoitoa ja huol- toa varten . . . . . . . . . . . FI

Toiminta . . . . . . . . . . . . . . . FI . . 2 Ohjaus- ja käyttölaitteet . . . FI . . 3 Ohjauspulpetti . . . . . . . .

Ennen käyttöönottoa. . . . . . FI . . 3 Laitekannen avaaminen/ sulkeminen . . . . . . . . . . FI

Purkuohjeet. . . . . . . . . .

Lakaisukoneen liikuttami- nen ilman omaa käyttöä FI

Lakaisukoneen liikuttami- nen omalla käytöllä . . . . FI

Käyttöönotto . . . . . . . . . . . . FI . . 4 Yleisiä ohjeita . . . . . . . .

Ennen käynnistämistä/tur- vallisuustarkastus . . . . . FI

Käyttö . . . . . . . . . . . . . . . . . FI . . 4 Kuljettajan istuimen säätö

Laitteen käynnistys . . . .

Laitteen ajaminen . . . . .

Lakaisukäyttö . . . . . . . .

Roskasäiliön tyhjennys .

Laitteen kytkeminen pois päältä . . . . . . . . . . . . . . FI

Seisonta-aika . . . . . . . . . . . FI . . 6 Hoito ja huolto. . . . . . . . . . . FI . . 6 Yleisiä ohjeita . . . . . . . .

Puhdistaminen . . . . . . .

Huoltovälit . . . . . . . . . . .

Huoltotoimenpiteet . . . . .

• Häiriöapu
• FI Tekniset tiedot p. 12
• FI EY-vaatimustenmukaisuusva- kuutus p. 13
• FI Tarvikkeet p. 14
• FI Yleisiä ohjeita Ympäristönsuojelu Pakkausmateriaalit ovat kierrätet- täviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen. Käytetyt laitteet sisältävät arvok- kaita kierrätettäviä materiaaleja, jotka tulee toimittaa kierrätyk- seen. Tästä syystä, toimita vanhat laitteet vastaaviin keräilylaitoksiin. Huolehdi, ettei moottoriöljyä, polttoöljyä, dieseliä tai bensiiniä pääse valumaan luontoon. Suojaa maaperää ja hävitä jä- teöljy ympäristöystävällisesti. Takuu Varusteet ja varaosat Käyttöohjeessa esiintyvät symbolit Laitteessa olevat symbolit Kuumien pintojen aiheuttama palovammavaara! Älä lakaise koneeseen palavia tai hehkuvia kohteita, kuten esim. savukkeita, tulitikkuja tai vastaavia. Hihnat, sivuharjat, säiliö ja lai- tekansi aiheuttavat ruhjoutu- mis- ja leikkaantumisvaaran. Kuljettajan istuimen takana ole- via ilmanimuaukkoja ei saa peittää. Istuimen viereen tai taakse ei saa jättää esineitä. Rengaspaine Tunkin asetuskohdat Kiinnityspiste Märkä-/kuivaläppä Käyttötarkoitus 151FI- 2 – Älä koskaan lakaise/ime räjähdysherk- kiä nesteitä, palavia kaasuja sekä lai- mentamattomia happoja tai liuottimia! Niihin kuuluvat bensiini, väriohennusai- neet, tai polttoöljy, jotka voivat muodos- taa räjähdysherkkiä höyryjä tai seoksia pyörrevirtauksen seurauksena imuil- man kanssa, lisäksi asetoni, laimenta- mattomat hapot ja liuottimet, koska ne syövyttävät laitteessa käytettyjä materi- aaleja. – Älä koskaan lakaise/imuroi voimak- kaasti alkaalisten ja happamien puhdis- tusaineiden kanssa reagoivia metallipölyjä (esim. alumiini, magnesi- um, sinkki), ne muodostavat räjähtäviä kaasuja. – Laite ei sovellu terveydelle vaarallisten aineiden poislakaisemiseen. – Älä lakaise/ime mitään palavaa tai heh- kuvaa. – Oleskelu vaara-alueella on kielletty. Käyttö räjähdysalttiissa tiloissa on kiel- letty. – Laitteessa ei saa kuljettaa muita henki- löitä käyttäjän lisäksi. – Esineiden työntäminen/vetäminen tai kuljettaminen tämän laitteen avulla ei ole sallittua. – Asfaltti – Teollisuuslattia – Pinnoittamaton lattia – Betoni – Kivilaatta – Ennen lailleen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua. – Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä. Käyttö räjähdysalttiissa tiloissa on kiel- letty. – Käyttäjän on käytettävä laitetta tarkoi- tuksenmukaisesti. Käyttäjän on huomi- oitava paikalliset olosuhteet ja työskennellessään laitteella kiinnitettä- vä huomiota muihin henkilöihin, erityi- sesti lapsiin. – Käyttäjän tulee töiden aloittamista var- mistaa, että kaikki suojavarusteet ovat asianmukaisesti paikoillaan ja toimivat. – Laitteen käyttäjä on vastuussa muille henkilöille tai heidän omaisuudelleen aiheutuvista vahingoista. – Käytä tiukkaa vaatetusta. Käytä kunnol- lisia jalkineita ja vältä väljää vaatetusta. – Tarkasta lähialue ennen liikkeelle läh- töä (esim. lapsia). Huomioi riittävä nä- kyvyys! – Älä koskaan jätä laitetta ilman valvon- taa, jos moottori on käynnissä. Käyttäjä saa poistua koneesta vasta, kun moot- tori on sammutettu, kone on varmistettu tahattoman liikkumisen varalta ja virta- avain on poistettu virtalukosta. – Laitetta saa käyttää vain sellainen hen- kilö, joka on perehtynyt laitteen käsitte- lyyn tai on osoittanut, että on pätevä käyttämään laitetta. Lisäksi käyttäjän oltava valtuutettu kyseisen laitteen käyttöön. – Laitetta eivät saa käyttää sellaiset hen- kilöt (lapset mukaan lukien), joilla on ra- joittuneet fyysiset, aistimukselliset tai henkiset kyvyt tai, joilta puuttuu laitteen käyttämiseen tarvittavaa kokemusta ja/ tai tietoa, paitsi jos heidän turvallisuu- destaan vastaava henkilö valvoo heitä tai on antanut heille laitteen käyttämi- seen tarvittavat ohjeet. – Lapsia on valvottava sen varmistami- seksi, että he eivät leiki laitteella. Vaara Loukkaantumisvaara! Kaatumisvaara suurissa nousuissa. – Aja ajosuunnassa olevaa nousuja ja laskuja vain, jos kaltevuus on enintään 18%. Kaatumisvaara epästabiililla alustalla. – Laitetta on liikutettava ainoastaan kiin- teällä alustalla. Kaatumisvaara liian suurissa sivunousuissa. – Aja poikittain ajosuuntaan olevia nou- suja vain, kun kaltevuus on enintään 18%. Vaara Loukkaantumisvaara! – Huomioi erityisesti bensiinimoottorilla varustettujen laitteiden käyttöohjeen turvaohjeet. – Pakokaasuaukkoa ei saa peittää tai sul- kea. – Älä kumarru pakokaasuaukon yläpuo- lelle äläkä kosketa sitä (palovaara). – Älä kosketa käyttömoottoria (palovaara). – Käytettäessä laitetta sisätiloissa on huolehdittava riittävästä ilmastoinnista ja siitä, että pakokaasut poistuvat tilasta (myrkytysvaara). – Pakokaasut ovat myrkyllisiä ja tervey- delle vaarallisia, niitä ei saa hengittää. – Sammuttamisen jälkeen moottorin jälki- käynti kestää n. 3 - 4 sekuntia. Tänä ai- kana on oltava ehdottomasti kaukana käyttöalueesta. – Laitteen moottori on sammutettava kul- jetuksen ajaksi ja laite on kiinnitettävä huolellisesti. – Laitteesta on sammutettava virta ja virta- avain on poistettava virtalukosta ennen laitteen huoltamista ja puhdistamista, osi- en vaihtamista sekä muuntamista toisen- laista toimintaa varten. – Akku on kytkettävä irti ennen sähkölaittei- siin kohdistuvien töiden suorittamista. – Laitteen puhdistukseen ei saa käyttää ve- siletkua tai korkeapainepesuria (oikosul- kuvaara tai muu vaurioitumisvaara). – Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai ky- seisen alan ammattihenkilöt, jotka tun- tevat voimassaolevat turvallisuussäädökset. – Noudata ammattikäytössä olevien, siir- rettävien laitteiden turvatarkastusta koskevia paikallisia määräyksiä. – Käytä aina tarkoitukseen soveltuvia kä- sineitä työskennellelläsi laitteella. Lakaisukone toimii yliheittoperiaatteen mu- kaan. – Sivuharjat (3) puhdistavat lakaisupin- nan nurkat ja reunat ja siirtävät lian la- kaisutelan lakaisuradalle. – Pyörivä lakaisutela (4) siirtää lian suo- raan roskasäiliöön (5). – Astiassa pölisevä pöly erotetaan pölyn- suodattimella (2) ja suodatettu puhdas ilma imetään pois imupuhaltimella (1). Ennakoitavissa oleva virheellinen käyttö Sopivat päällysteet Turvaohjeet Yleiset turvaohjeet Käyttöä koskevia turvaohjeita Turvaohjeet ajokäytölle Turvaohjeet polttomoottorille Turvaohjeet laitteen kuljettamiseen Turvaohjeet hoitoa ja huoltoa varten Toiminta 152 FI- 3 1 Ohjauspaneeli 2 Ohjauspyörä 3 Istuimen säätövipu 4 Istuin (istuinkontaktikytkimellä) 5 Säilytystaso 6 Homebasen kannatinkisko 7 Pölysuoja 8 Bensiinimoottori 9 Polttoainesäiliö 10 Polttoainemittari 11 Stop-kytkin 12 Takapyörä 13 Roskasäiliö (molemmilla puolilla) 14 Pääsy lakaisutelaan 15 Etumainen tiivistyslista 16 Sivutiivistyslista 17 Takimmainen tiivistyslista 18 Lakaisutela 19 Vasen sivuharja (lisävaruste) 20 Poljin karkealikaläpän nosto/lasku 21 Etupyörä 22 Oikea sivuharja 23 Ajopoljin 24 Märkä-/kuivaläppä 25 Sulakkeet (etusivuverhouksen takana) 26 Pölysuodatin 27 Huoltovapaa akku 1 Ohjelmakytkin 2 Käyttötuntilaskin 3 Suodattimen puhdistus 4 Äänitorvi 5 Virtalukko 6 Rikastin (kylmäkäynnistys) VAARA Puristukseenjäämisvaara laitekantta suljet- taessa. Laske siksi laitekansi hitaasti alas. Laitekansi on käännettävä ylös ennen käyt- töönottoa, huoltoa tai säätötöitä. Tartu laitekanteen edestä kiinni ja käännä se istuimineen taaksepäin. Varmistushihna pitää laitekanneen taka-asennossa. Ohjaus- ja käyttölaitteet Ohjauspulpetti Ennen käyttöönottoa Laitekannen avaaminen/sulkeminen 153FI- 4 p. 14

Vaara Loukkaantumisvaara, vaurioitumisvaara! Huomioi lastattaessa laitteen paino! Älä käytä haarukkatrukkia lavalta purka- mista varten, laite saattaa silloin vaurioitua. Käytä lastaamiseen/purkamiseen so- veltuvaa ramppia tai nosturia! Jos laite on toimitettu kuormalavan päällä, mukana olevista laudoista tulee rakentaa alasajoramppi. Menettele lavalta purkamisessa seuraa- vasti: Leikkaa muovinen pakkausnauha rikki ja poista kalvo. Liitä akku (katso luku Hoito ja huolto). Irrota kiinnityssiteet kiinnitysvasteista. Lavan neljä merkittyä pohjalautaa on kiinnitetty ruuveilla. Ruuvaa nämä lau- dat irti. Laita laudat lavan reunalle. Kohdista laudat siten, että ne on laitteen pyörien edessä. Kiinnitä laudat ruuveilla. Työnnä pakkauksessa mukana toimite- tut palkit rampin alle tueksi. Irrota puupalat, jotka kiinnittävät pyörät ja työnnä ne luiskan alle. Aja kone lankuista tehtyä luiskaa pitkin lavalta pois. Laitetta voidaan liikuttaa kahdella tavalla: (1) Laitteen työntäminen (katso Lakaisuko- neen liikuttaminen ilman omaa käyttöä). (2) Laitteen ajaminen (katso Lakaisuko- neen liikuttaminen omalla käytöllä). Vaara Loukkaantumisvaara! Varmista ennen va- paakäynnin asettamista, että laite pysyy paikoillaan. – Ajokäyttö ei ole toiminnassa. – Jarruvaikutusta ei enää ole. VARO Hydrostaattisen akselikäytön vaurioitumis- vaara! Työnnä lakaisukonetta vain hitaasti ja vain lyhyen matkaa. Avaa laitekansi. Asento vapaakäyntivipu ylhäällä - Laitetta voidaan työntää. Lukitse vapaakäyntivipu yläasentoon. Huomautus: Jos vapaakäyntivipua ei saa lukittua, liikuta konetta vähän eteen- ja taaksepäin. Kun laitteen työntäminen on suoritettu, lukitse vapaakäyntivipu ala-asentoon. Sulje laitekupu. Avaa laitekansi. Vapaakäyntivipu alhaalla -asento - laite on ajovalmis Lukitse vapaakäyntivipu ala-asentoon. Sulje laitekupu. Huomautus: Kone on varustettu auto- maattisella seisontajarrulla, joka aktivoituu, kun moottori on sammutettu ja istuimelta poistuttaessa. Pysäytä lakaisukone tasaiselle pinnalle. Vedä virta-avain pois. Tarkasta moottorin öljytaso. Tarkasta polttoainesäiliön täyttömäärä polttoainemittarista. Tarkasta hydrauliikkaöljysäiliön täyttö- määrä. Tarkasta sivuharja. Tarkasta lakaisutelan kuluneisuus ja onko siihen takertunut nauhoja. Tyhjennä roskasäiliö. Tarkasta renkaiden ilmanpaine. Tarkasta istuinkytkimen toiminta. Tarkasta, onko polttomoottorin stop- kytkin asennossa "ON". Huomautus: Kuvaus, katso lukua Hoito ja huolto. Vaara Räjähdysvaara! – Lisää polttoainetta vain moottorin olles- sa sammutettuna. – Laitteessa saa käyttää ainoastaan käyt- töohjeessa ilmoitettua polttoainetta. – Älä tankkaa suljetuissa tiloissa. – Tupakointi ja avotulen käyttö ovat kiel- lettyjä. – Varo, että polttoainetta ei pääse kuumil- le pinnoille. 1 Tankin tulppa 2 Polttoainemittari 3 Polttoainehana Sammuta moottori. Avaa laitekansi. Tarkasta täyttömäärä polttoainemittaris- ta. Punainen alue näyttää täyttömäärän. Avaa polttoainesäiliön kansi. Käytä suodattimella varustettua suppiloa. Tankkaa lyijytöntä normaalibensiiniä. Täyttömäärä tankin ollessa tyhjä on n. 5 litraa. Pyyhi ylivuotanut polttoaine pois, poista suppilo ja sulje polttoainesäiliön kansi. Sulje laitekupu. VARO Käytön vaurioitumisvaara! Varmista ennen jokaista ajoa, että vapaakäyntivipu on ala- asennossa. VARO Kuljettajan istuimen takana olevia ilmani- muaukkoja ei saa peittää. Istuimen viereen tai taakse ei saa jättää esineitä. Vedä istuimen säätövipua sisäänpäin. Siirrä istuin, päästä vipu irti ja lukitse. Tarkasta liikuttamalla istuinta eteen- ja taaksepäin, että se on lukittu. Huomautus: Säilytystason maksimi sallittu kuormitus on 20 kg. Huolehdi kuorman varmasta kiinnityk- sestä. Purkuohjeet Tyhjäpaino (kuljetuspaino) 265 kg *

• Paino on vielä suurempi, jos lisävaruste- sarjoja on asennettuna. Lakaisukoneen liikuttaminen ilman omaa käyttöä Lakaisukoneen liikuttaminen omalla käytöllä Käyttöönotto Yleisiä ohjeita Ennen käynnistämistä/turvallisuus- tarkastus Huoltotoimenpiteet Tankkaus Käyttö Kuljettajan istuimen säätö Säilytystaso 154 FI- 5 1 Ajaminen Ajaminen käyttöpaikalle. Lakaisutela ja sivuharjat ovat nostettuna. 2 Lakaisu lakaisutelalla Lakaisutela lasketaan alas. 3 Lakaisu lakaisutelalla ja sivuharjoilla Lakaisutela ja sivuharjat lasketaan alas. Huomautus: Laitteen istuin on varustettu kosketuskontaktikytkimellä. Poistuttaessa kuljettajan istuimelta laite kytkeytyy pois päältä. Huomautus: Jos istuimen kosketuskon- taktikytkin on sammuttanut koneen, kään- nä avainkytkin asentoon "0", jotta akun tyhjeneminen estyy. Avaa laitekansi. Tarkasta, onko polttomoottorin stop- kytkin asennossa "ON". Avaa polttoaineen syöttö. Sulje laitekupu. Mene istumaan kuljettajan istuimelle. ÄLÄ käytä ajopoljinta. Aseta ohjelmakytkin asentoon 1 (Ajami- nen). Kylmissä ja kosteissa sääolosuhteissa: Vedä choke-vipu (rikastin) ylös. Kun moottori käy, paina choke-vipu taas alas. Kierrä virta-avain asennosta 1 eteen- päin. Kun laite on käynnistetty, päästä virta- avain irti. Huomautus: Älä koskaan käytä käynnis- tintä pitempään kuin 10 sekuntia. Ennen käynnistimen käyttämistä uudelleen, odota vähintään 10 sekuntia. VARO Paina aina varovasti ja hitaasti ajopoljinta. Älä vaihda äkillisesti suunnasta taaksepäin suuntaan eteenpäin, tai toisinpäin. 1 Ajopoljin "eteenpäin" 2 Ajopoljin "taaksepäin" Paina hitaasti ajopoljinta "eteenpäin". Vaara Loukkaantumisvaara! Ohikulkijoita ei saa vaarantaa peruutettaessa, käytä tarvittaes- sa avustajaa. Paina hitaasti ajopoljinta "taaksepäin". – Ajonopeus on säädettävissä portaatto- masti ajopolkimilla. – Vältä polkimen äkkinäistä painamista, koska hydraulilaitteisto voi vaurioitua. – Tehon alentuessa nousuissa on ajopol- jinta päästettävä hieman ylöspäin. Päästä ajopoljin vapaaksi, laite jarrut- taa itsenäisesti ja pysähtyy. VARO Esineitä tai irtonaisia esteitä ei saa siirrellä tai ajaa niiden ylitse. Alle 5 cm korkeiden kiinteiden esteiden yli voi ajaa hitaasti ja varovasti. Yli 5 cm korkeiden kiinteiden esteiden ylitse ajo on sallittu vain sopivan rampin avulla. Vaara Loukkaantumisvaara! Kun karkealikaläppä on avattu, lakaisutela voi singota kiviä tai sepeliä eteenpäin. Kiinnitä huomiota sii- hen, ettei henkilöitä, eläimiä tai esineitä vaaranneta. VARO Älä lakaise pakkausnauhoja, lankoja tai muuta sellaista sisään, tämä voi johtaa la- kaisumekaniikan vaurioitumiseen. VARO Pohjan vaurioitumisen välttämiseksi lakais- ukonetta ei saa käyttää paikallaan seisoen. Huomautus: Jotta saavutettaisiin optimaa- linen puhdistustulos, ajonopeus sovitettava olosuhteiden mukaiseksi. Huomautus: Roskasäiliö on tyhjennettävä käytön aikana säännöllisin väliajoin. Huomautus: Laske aluepuhdistuksessa vain lakaisutela alas. Huomautus: Laske sivureunoja puhdistet- taessa myös sivuharjat alas. Aseta ohjelmakytkin asentoon 2. Lakai- sutela lasketaan alas. Huomautus: Lakaisutela käynnistyy auto- maattisesti. Huomautus: Nosta karkealikaläppä suu- rempia esineitä (korkeus enintään 50 mm) sisään lakaistaessa, esim. savukerasiat, hetkeksi ylös. Nosta karkealikaläppä. Paina karkealikaläppäpoljinta eteen- päin ja pidä sitä painettuna. Laskemista varten nosta jalka polkimelta. Huomautus: Optimaalinen puhdistus- tuloksen voi saavattaa vain, kun karke- alikaläppä on laskettuna täysin alas. Aseta ohjelmakytkin asentoon 3. Sivu- harjat ja lakaisutela laskeutuvat alas. Huomautus: Lakaisutela ja sivuharjat käynnistyvät automaattisesti. Sulje märkä-/kuivaläppä. Avaa märkä-/kuivaläppä. Huomautus: Siten estetään suodatin- järjestelmän tukkeutuminen. Avaa märkä-/kuivaläppä. Huomautus: Näin suodatin suojataan kosteudelta. Laitteessa on automaattinen suodatinpuh- distus. Tarkasta ajoittain pölynsuodattimen mahdollinen likaantuneisuus. Vaihda lii- an pahasti likaantunut tai rikkinäinen suodatin. Ohjelmien valinta Laitteen käynnistys Polttoainehanan avaaminen Laitteen käynnistys Laitteen ajaminen Ajaminen eteenpäin Ajaminen taaksepäin Ajaminen Jarrutus Ajaminen esteiden yli Lakaisukäyttö

Lakaisu lakaisutelalla Lakaisu karkealikaläppä nostettuna Lakaisu sivuharjoilla Kuivan pohjan lakaiseminen Kuitumaisten ja kuivien roskien (esim. heinä, oljet) lakaisu Kostean tai märän pohjan lakaiseminen Suodattimen puhdistus

155FI- 6 Huomautus: Kun kone on pysäköity, odota vielä vähintään 1 minuutin ajan, ennen kuin avaat tai tyhjennät roskasäiliön. Tällöin pöly ehtii laskeutua. Kohota roskasäiliötä kevyesti ja vedä se ulos. Tyhjennä roskasäiliö. Työnnä roskasäiliö sisään ja lukitse se. Tyhjennä vastakkaisella puolella oleva roskasäiliö. Huomautus: Sen jälkeen kun laite on kyt- ketty pois päältä, pölynsuodatin puhdiste- taan automaattisesti. Odota n. 2 minuuttia ennen kuin laitekansi avataan. Aseta ohjelmakytkin asentoon 1 (Ajami- nen). Sivuharjat ja lakaisutela nostetaan. Kierrä virta-avain asentoon "0" ja vedä avain irti. Avaa laitekansi. Sulje polttoaineen syöttö. Sulje laitekupu. VAARA Loukkaantumis- ja vahingoittumisvaaravaa- ra! Huomioi kuljetettaessa laitteen paino. VAARA Laitetta lastattaessa vapaakäyntivivun on oltava ala-asennossa. Vasta silloin ajokäyt- tö ja seisontajarru ovat käyttövalmiina. Lai- tetta on liikutettava nousuissa tai laskuissa aina omalla käytöllä. Kierrä virta-avain asentoon "0" ja vedä avain irti. Tyhjennä polttoainetankki. Varmista laite renkaiden kohdalta kiiloilla. Varmista laite kiinnityshihnoilla tai köysillä. Kun kuljetat laitetta ajoneuvoissa, var- mista laite liukumisen ja kaatumisen va- ralta kulloinkin voimassa olevien ohjesääntöjen mukaisesti. Huomautus: Huomioi perusrungossa si- jaitsevien kiinnitysalueiden merkinnät (ket- jusymbolit). Laitteella saa ajaa lastaus- tai purkaustarkoituksessa vain nousuja, joiden kaltevuus on enintään 18%. VAARA Loukkaantumis- ja vahingoittumisvaaravaa- ra! Huomioi säilytettäessä laitteen paino. Jos lakaisukonetta ei käytetä pitempään ai- kaa, on huomioitava seuraavat kohdat: Tankkaa polttoainesäiliöt täyteen ja sul- je polttoainehana. Vaihda moottoriöljy uuteen. Aseta ohjelmakytkin asentoon 1 (Ajami- nen). Lakaisutela ja sivuharjat noste- taan, jotta harjaksia ei vaurioiteta. Kierrä virta-avain asentoon "0" ja vedä avain irti. Poista sytytystulppa ja laita n. 3 cm

öljyä sytytystulpan reikään. Kierrä moottoria il- man sytytystulppaa useita kierroksia. Kierrä sytytystulppa paikoilleen. Puhdista lakaisukone sisä- ja ulkopuolelta. Pysäytä lakaisukone tasaiselle pinnalle. Pysäköi laite suojattuun ja kuivaan paikkaan. Varmista, että lakaisukone pysyy pai- koillaan. Irrota akun liittimet. Lataa akku n. 2 kuukauden välein. Laitteesta on sammutettava virta ja virta- avain on poistettava virtalukosta ennen laitteen huoltamista ja puhdistamista, osi- en vaihtamista sekä muuntamista toisen- laista toimintaa varten. Akku on kytkettävä irti ennen sähkölaittei- siin kohdistuvien töiden suorittamista. – Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai ky- seisen alan ammattihenkilöt, jotka tun- tevat voimassaolevat turvallisuussäädökset. – Siirrettävien, ammattikäyttöön tarkoitet- tujen laitteiden käytössä on noudatetta- va laitteita koskevia turvallisuusmääräyksiä. – Käytä ainoastaan laitteessa olevia tai käyttöohjeissa ilmoitettuja lakaisuteloja/ sivuharjoja. Muiden lakaisutelojen/sivu- harjojen käyttö saattaa vaikuttaa turval- lisuuteen. – Laitteessa oleva akku on huoltovapaa. VARO Vaurioitumisvaara! Laitteen puhdistukseen ei saa käyttää vesiletkua tai korkeapaine- pesuria (oikosulkuvaara tai muu vaurioitu- misvaara). Älä käytä aggressiivisia ja hankaavia puh- distusaineita. Vaara Loukkaantumisvaara! Käytä pölynsuoja- maskia ja suojalaseja. Avaa laitekansi. Puhalla laite puhtaaksi paineilmalla. Puhdista laite kostealla, miedolla pesu- lipeällä kostutetulla liinalla. Sulje laitekupu. Puhdista laite kostealla, miedolla pesu- lipeällä kostutetulla liinalla. Noudata tarkastuslistaa! Huomautus: Käyttötuntilaskuri osoittaa huoltojen ajankohdan. Huomautus: Kaikki asiakkaan tehtäviin kuuluvat huolto- ja ylläpitotyöt on annettava koulutetun ammattihenkilön tehtäväksi. Tarvittaessa voi aina käyttää Kärcher- myyntiliikkeen huoltopalveluja. Huomautus: Katso kuvaus luvusta Huoltotyöt. Päivittäinen huolto: Tarkasta moottorin öljytaso. Tarkasta renkaiden ilmanpaine. Tarkasta hydrauliikkaöljysäiliön täyttö- määrä. Tarkasta kaikkien ohjauselementtien toiminto. Tarkasta istuinkytkimen toiminta. Viikoittainen huolto: Tarkasta polttoainejärjestelmän tiiviys. Tarkasta ilmansuodatin. Tarkasta liikkuvien osien kevytkulkui- suus. Tarkasta tiivistyslistojen säätö ja kulu- neisuus lakaisualueella. Tarkasta pölynsuodatin ja puhdista tar- vittaessa suodatinlaatikko. Huolto 100 käyttötunnin välein: Moottorin öljynvaihto (ensimmäinen vaihto 20 käyttötunnin jälkeen). Tarkasta sytytystulppa. Tarkasta käyttöhihnojen kireys, kulu- neisuus ja toiminto (kiilahihnat ja pyörö- hihnat). Puhdista ilmansuodatin. Huolto kulumisen jälkeen: Vaihda tiivistyslistat uusiin. Vaihda lakaisutela uuteen. Vaihda sivuharja uuteen. Roskasäiliön tyhjennys Laitteen kytkeminen pois päältä Polttoainehanan sulkeminen Kuljetus Säilytys Seisonta-aika Hoito ja huolto Yleisiä ohjeita Puhdistaminen Laitteen sisäpuhdistus Laitteen ulkoinen puhdistus Huoltovälit Asiakkaan suorittama huolto 156 FI- 7 Huomautus: Takuun voimassaolo edellyt- tää, että valtuutettu Kärcher -asiakaspalve- lu suorittaa kaikki takuuaikana ajankohtaiset huolto- ja kunnossapitotyöt huoltovihkon mukaisesti. Huolto 20 käyttötunnin jälkeen: Ensimmäisen tarkastuksen suoritus. Huolto 100 käyttötunnin välein Anna suorittaa tarkastuslistan mukaiset huoltotyöt. Huolto 200 käyttötunnin välein Anna suorittaa tarkastuslistan mukaiset huoltotyöt. Huolto 300 käyttötunnin välein Anna suorittaa tarkastuslistan mukaiset huoltotyöt. VAARA Loukkaantumisvaara! Sammuttamisen jälkeen moottorin jälki- käynti kestää n. 3 - 4 sekuntia. Tänä aikana on oltava ehdottomasti kaukana käyttöalu- eesta. Palovammavaara! Anna laitteen riittävästi jäähtyä ennen kaik- kia huolto- ja korjaustöitä. VARO Huolehdi, ettei moottoriöljyä, polttoöljyä, dieseliä tai bensiiniä pääse valumaan luon- toon. Suojaa pohja ja hävitä jäteöljy ympä- ristöystävällisesti. Pysäytä lakaisukone tasaiselle pinnalle. Kierrä virta-avain asentoon "0" ja vedä avain irti. Anna laitteen jäähtyä riittävästi. Tiettyjä huoltotöitä varten (esim. akun vaih- to) on tarpeen, että takaosan verhoilu pois- tetaan. Avaa laitekansi. 1 Imupuhallinletkun ruuvit 2 Takaosaverhoilun ruuvit Löysää imupuhallinletkun 2 ruuvia vedä imuletku irti. Avaa takaosaverhoilun kaikki 6 ruuvia, vasemmalta, oikealta ja takaa. Sulje laitekupu. 1 Takaosan verhous 2 Akku Poista taaksepäin takaosan verhous yhdessä imupuhallinletkun kanssa. Kun asetat peräverhoilun paikalleen, varmista, että kiinnityshihna on aina peltikulman yläpuolella. Huomioi akkujen käsittelyssä ehdottomasti seuraavat varoitukset: Vaara Räjähdysvaara! Älä laita työkaluja tai vas- taavia akun päälle, ts. ei napojen eikä ken- noliitosten päälle. Vaara Loukkaantumisvaara! Elä päästä koskaan haavoja kosketukseen lyijyn kanssa. Puh- dista aina kädet lopetettuasi akkuun koh- distuvat työt. VAARA Tulipalo- ja räjähdysvaara! – Tupakointi ja avotulen käyttö ovat kiel- lettyjä. – Tilojen, joissa akkuja ladataan, on olta- va kunnolla läpituuletetut, koska akkuja ladattaessa kehittyy räjähtäviä kaasuja. VAARA Syöpymisvaara! – Huuhtele happoruiskeet silmistä tai iholta runsaalla puhtaalla vedellä. – Mene sen jälkeen välittömästi lääkärin hoidettavaksi. – Pese happoruiskeen saaneet vaatteet vedellä. – Vaihda vaatteet. Poista takaosan verhous. Katso lukua "Huoltotyöt/Takaosan ver- houksen poistaminen". Aseta akku jalustaan. Huomautus: Huomioi asennussuunta napojen mukaisesti! Liitä napaliitin (punainen kaapeli) plus- napaan (+). Liitä napaliitin miinusnapaan (-). Huomautus: Tarkasta, että akun navat ja napaliittimet on suojattu riittävästi napasuo- jarasvalla. Vaara Loukkaantumisvaara! Noudata turvalli- suusmääräyksiä akkujen käsittelyssä. Noudata latauslaitteen valmistajan käyttö- ohjetta. Vaara Lataa akkua vain soveltuvalla latauslait- teella. Irrota akun liittimet. Liitä latauslaitteen plusnapakaapeli akun plusnapaliitäntään. Liitä latauslaitteen miinusnapakaapeli akun miinusnapaliitäntään. Liitä virtapistoke ja kytke latauslaite päälle. Huomautus: Kun akku on ladattu, irroita laturi ensin verkosta ja vasta sitten akusta. Asiakaspalvelun suorittama huolto Huoltotoimenpiteet Yleiset turvaohjeet Esivalmistelu Takaosan verhoilun poisto Akkua koskevat turvaohjeet Huomioi ohjeet, jotka ovat akun päällä, käyttöohjeessa ja ajo- neuvon käyttöohjeessa! Käytä silmäsuojusta! Pidä lapset loitolla haposta ja akuista! Räjähdysvaara! Avotuli, kipinät ja tupakointi kiel- letty! Syöpymisvaara! Ensiapu! Varoitus! Hävittäminen! Älä heitä akkua jäteastiaan! Akun asennus ja liitäntä Akun lataaminen 157FI- 8 Poista takaosan verhous. Irrota napaliitin miinusnavasta (-). Irrota napaliitin plusnavasta (+). Nosta akku kannattimestaan. Käytetyt akut on hävitettävä ympäris- töystävällisesti EU-direktiivin 91/157 ETY tai kulloistenkin paikallisten mää- räysten mukaisesti. Pysäytä lakaisukone tasaiselle pinnalle. Liitä ilmanpaineen tarkastuslaite ren- gasventtiiliin. Tarkasta ilmanpaine, tarvittaessa kor- jaa paine. Sallittu rengaspaine, katso lukua Tekni- set tiedot. Pysäytä lakaisukone tasaiselle pinnalle. Vedä virta-avain pois. Tarkasta, että alusta on vakaa. Varmis- ta, että laite pysyy paikoillaan. Aseta tunkki etu- tai takapyörän vastaa- vaan kiinnityskohtaan. HUOMAUTUS Käytä sopivaa tavallista tunkkia. Löysää pyörän mutterit sopivalla työka- lulla n. 1 kierros. Takapyörän vaihtaminen 1 Akseli 2 Takapyörä 3 Varmistuspelti 4 Varmistinlaatta Kohota hieman kyseisen puolen roska- säiliötä ja vedä se ulos. Nosta laite tunkilla. Poista varmistinlaatta ja varmistuslevy. Irrota rengas. Anna ammattiliikkeen suorittaa rikkinäi- sen pyörän korjaus. Paina pyörää akselille, kunnes se lukit- tuu. Asenna varmistuslevy ja varmistinlaatta. Laske laite tunkilla. Työnnä roskasäiliö sisään ja lukitse se. Etupyörän vaihtaminen 1 Etupyörä 2 Mutteri 3 Aufnahme Nosta laite tunkilla. Löysää pyöränakselin molempia mut- tereita 1-2 kierrosta. Käytä löysättäes- sä, jos tarpeen toista ruuviavainta vastaanpitämiseen. Poista pyörä yhdessä akselin kanssa. Anna ammattiliikkeen suorittaa rikkinäi- sen pyörän korjaus. Kiinnitä korjattu etupyörä akseleineen muttereilla paikalleen. Laske laite tunkilla. VAARA Kuumien pintojen aiheuttama palovamma- vaara! Anna moottorin jäähtyä. Tarkasta moottorin öljytaso aikaisin- taan 5 minuuttia moottorin sammutta- misen jälkeen. Avaa laitekansi. 1 Öljynpoistoletku 2 Öljynmittaustikku Kierrä öljynmittatikku ulos. Pyyhi öljynmittatikku puhtaaksi ja työn- nä se taas sisään (älä kierrä sisään). Vedä öljynmittatikku uudelleen ulos ja lue siitä öljynpinnan taso. – Öljytason on oltava "MIN"- ja "MAX"- merkkien välissä. – Jos öljyn pinta on „MIN"-merkin alapuo- lella, moottoriöljyä on lisättävä. – Älä täytä öljyä yli „MAX"-merkin. Kaada moottoriöljy öljyntäyttöaukkoon. Huomautus: Käytä moottoriöljyn täyt- tämiseen apuvälinettä, kuten taivutet- tua täyttösuppiloa tai öljynvaihtopumppua 6.491-538. Katso öljylaatu luvusta Tekniset tiedot. Odota vähintään 5 minuuttia. Jos öljymäärä on oikea kierrä mittatikku paikalleen. VAARA Kuuman öljyn aiheuttama palovammavaara! Anna moottorin jäähtyä. Avaa laitekansi. Varaa jäteöljyä varten noin 1 litran ve- toinen astia. Kierrä öljynpoistoletkun sulkutulppa irti ja päästä öljy pois. Ruuvaa sulkutulppa jälleen kiinni ja ki- ristä se. Kierrä öljynmittatikku ulos. Kaada moottoriöljy öljyntäyttöaukkoon. Katso öljylaatu ja täyttömäärä luvusta Tekniset tiedot. Odota vähintään 5 minuuttia. Tarkasta moottorin öljytaso. Jos öljymäärä on oikea kierrä mittatikku paikalleen. Jäteöljy viedään keräyspisteeseen. VAARA Kuumien pintojen aiheuttama palovamma- vaara! Anna moottorin jäähtyä. 1 Siipiruuvi 2 Ilmansuodatinkotelo 3 Suodatinpanos Kierrä siipiruuvi irti. Poista ilmansuodattimen kotelo. Poista lamellisuodatin. Puhdista ilmansuodatinkotelo sisäpuo- lelta. Puhdista tai vaihda suodatinelementti. Aseta suodatinelementti paikalleen. Aseta ilmansuodatinkotelo paikalleen ja kiinnitä siipimutterilla. Akun poistaminen Renkaiden ilmanpaineen tarkastus Renkaan vaihto Kiristysmomentti (Nm). 56 Nm Moottorin öljytason tarkastus ja öljyn li- sääminen Moottoriöljyn vaihto Ilmansuodattimen vaihto 158 FI- 9 VARO Loukkaantumisvaara! Älä vedä käsin syty- tystulpan pistoketta irti. 1 Alipainejohto 2 Sytytystulpan pistoke 3 Kotelo Vedä alipainejohto pois kotelosta. Vedä sytytystulpan pistoke irti, käytä sen vetämiseen soveliasta työkalua/ pihtiä. Kierrä sytytystulppa ulos ja puhdista. Kierrä puhdistettu tai uusi sytytystulppa sisään. Liitä sytytystulpan pistoke. Pistä alipaineletku jälleen takaisin kote- loon. VAARA Kuumien pintojen aiheuttama palovamma- vaara! VARO Tarkastus tehdään vain, kun moottori on kuuma. Avaa laitekansi. 1 Tasaussäiliö 2 MAX-öljymäärä. 3 MIN-öljymäärä. Trkasta tasaussäiliössä olevan öljyn pinnantaso. Öljyn pinnantason on oltava "Max"- ja "Min"-merkkien välissä. Hydrauliikkaöljyn ollessa vähissä: Poista tasaussäiliön kansi ja lisää hyd- raulikkaöljyä. Katso öljylaatu luvusta Tekniset tiedot. Sulje kansi. Tarkasta renkaiden ilmanpaine. Nosta sivuharjat ylös. Aja lakaisukone tasaisella ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä. Laske sivuharjat alas ja anna niiden pyöriä hetken aikaa. Nosta sivuharjat ylös. Aja laite taaksepäin pois. Pysäytä lakaisukone tasaiselle pinnalle. Tarkasta lakaisupeili. Lakaisupeilin leveyden tulee olla 40 - 50 cm. Huomautus: Sivuharjan kelluvan laake- roinnin ansiosta lakaisupeili säätyy auto- maattisesti, kun lakaisupeilien harjakset ovat kuluneet. Jos sivuharja on kulunut liian paljon, se vaihdettava uuteen. Pysäytä lakaisukone tasaiselle pinnalle. Aseta ohjelmakytkin asentoon 1 (Ajami- nen). Sivuharja nostetaan. Kierrä avainkytkin asentoon "0" ja vedä avain irti. 1 Sivuharjat 2 Siipiruuvi (kiinnitys) Kierrä alapuolen siipiruuvi irti ja poista sivuharja alaspäin. Puhdista kiinnityskohta tarvittaessa. Työnnä uusi sivuharja paikoilleen (ota huomioon kiinnikkeet) ja kiinnitä siipi- ruuvilla. Pysäytä lakaisukone tasaiselle pinnalle. Aseta ohjelmakytkin asentoon 1 (Ajami- nen). Lakaisutela nostetaan. Kierrä virta-avain asentoon "0" ja vedä avain irti. Varmista kiilalla, että laite pysyy paikoil- laan. Poista nauhat tai narut lakaisutelasta. Huomautus: Lakaisutelan kelluvan laake- roinnin ansiosta lakaisupeili säätyy auto- maattisesti, kun harjakset kuluvat. Jos lakaisutelan harjakset ovat kuluneet liikaa, vaihda lakaisutela uuteen. Aseta ohjelmakytkin asentoon 1 (Ajami- nen). Lakaisutela ja sivuharjat nostetaan. Aja lakaisukone tasaisella ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä. Laske lakaisutela ja anna telan vähän aika pyöriä. Nosta lakaisutela. Paina poljinta karkealikaläpän nosta- mista varten ja pidä poljin painettuna. Aja laite taaksepäin pois. Tarkasta lakaisupeili. Lakaisupeilin muodon tulee olla tasaisen suorakulmio, joka on 50-70 mm leveä. Vaihto on tarpeen, jos lakaisutulos huono- nee silmin nähden harjasten kulumisen myötä. Pysäytä lakaisukone tasaiselle pinnalle.

Aseta ohjelmakytkin asentoon 1 (Ajami- nen). Lakaisutela nostetaan. Kierrä virta-avain asentoon "0" ja vedä avain irti. Varmista kiilalla, että laite pysyy paikoil- laan. Kohota hieman vasemman puolen ros- kasäiliötä ja vedä se ulos. 1 Ruuvi 2 Sivuverhous Irrota vasemman sivuverhouksen kiin- nitysruuvi. Irrota sivuverhous. Sytytystulpan puhdistus tai vaihto Hydrauliikkaöljyn määrän tarkastami- nen ja hydrauliikkaöljyn lisääminen Sivuharjan lakaisupeilin tarkastus Sivuharjan vaihto Lakaisutelan tarkastus Lakaisutelan lakaisupeilin (maahankos- ketuspinnan) tarkastus Lakaisutelan vaihto 159FI- 10 1 Jousi Irrota vetojouset. 1 Alipainerasian kiinnitysruuvi 2 Karkealikaläpän kiinnitysmutteri 3 Lakaisutelan kannatusvivuston ruuvi Irrota alipainerasian kiinnitysruuvi ja va- pauta vipu. Irrota karkealikaläpän kiinnitysmutteri ja poista karkealikaläppä. Kierrä ruuvi ulos lakaisutelan vipuvar- resta. 1 Peitekansi 2 Lakaisutela Työnnä lakaisutelan peitettä vasem- malle ja poista se. Poista lakaisutela. Työnnä uusi lakaisutela lakaisutelalaa- tikkoon ja liitä se käyttötappiin. Huomautus: Kun asennat uutta lakai- sutelaa paikalleen, huomioi harjassar- jan oikea sijainti. Lakaisutelan asennuspaikka ajosuuntaan Asenna lakaisutelan suojus. Kierrä kiinnitysruuvit ja -mutterit kiinni. Kiinnitä vetojousi paikalleen. Ruuvaa sivuverhous kiinni. Työnnä roskasäiliöt molemmilla puolilla sisään ja lukitse ne. Pysäytä lakaisukone tasaiselle pinnalle. Aseta ohjelmakytkin asentoon 1 (Ajami- nen). Lakaisutela nostetaan. Kierrä virta-avain asentoon "0" ja vedä avain irti. Varmista kiilalla, että laite pysyy paikoillaan. Kohota molemmilla puolilla roskasäiliö- tä ja vedä ne ulos. Irrota sivuverhousten kiinnitysruuvit molemmilla puolilla. Irrota sivuverhoukset. Etumainen tiivistyslista Löysää etumaisen tiivistyslistan (1) kiin- nitysmutterit hieman, vaihtoa varten ir- rota mutterit. Ruuvaa uusi tiivistyslista kiinni, mutta älä kiristä muttereita vielä. Suorista tiivistyslista. Säädä tiivistyslistan etäisyys lattiasta siten, että sen alareuna kääntyy 10-15 mm taaksepäin. Kiristä mutterit. Kumilista Jos tiivistyslista on kulunut, vaihda se uuteen. Irrota kumilistan (2) kiinnitysmutterit. Ruuvaa uusi kumilista kiinni. Takimmainen tiivistyslista Säädä tiivistyslistan etäisyys lattiasta siten, että se 5 -10 mm jälkeen kääntyy taaksepäin. Jos tiivistyslista on kulunut, vaihda se uuteen. Ruuvaa taaimmaisen tiivistyslistan (3) kiinnitysmutterit irti. Ruuvaa uusi tiivistyslista kiinni. Sivuttaiset tiivistyslistat Löysää sivuttaisen tiivistyslistan (1) kiinnitysmutterit hieman, vaihtoa varten irrota mutterit. Ruuvaa uusi tiivistyslista kiinni, mutta älä kiristä muttereita vielä. Säädä etäisyys lattiasta asettamalle lis- tan alle 1-3 mm vahvuinen aluslevy. Suorista tiivistyslista. Kiristä mutterit. Ruuvaa sivuverhoukset kiinni. Työnnä roskasäiliöt molemmilla puolilla sisään ja lukitse ne. 몇 VAROITUS Vaara terveydelle! Ennen pölynsuodattimen vaihtoa on roskasäiliö tyhjennettävä. Käytä pölyn- suojamaskia kun työskentelet suodatin- järjestelmässä. Noudata hienopölyjen käsittelyä koskevia turvallisuusmäärä- yksiä. Kierrä avainkytkin asentoon "0" ja vedä avain irti. Paina hätä-seis-painiketta. Avaa laitekansi. Irrota ruuvit. Paina suodattimenpidintä ylöspäin ja ir- rota se. Poista lamellisuodatin. Aseta uusi suodatin paikalleen. Anna vääntiön lukittua käyttöpuolen rei- kiin. Aseta suodattimenpidin paikalleen ja paina se alas. Kiristä ruuvit. Huomautus: Kun asetat uuden suodatti- men paikalleen, älä vaurioita suodattimen lamelleja. Tiivistyslistojen säätö ja vaihto Pölynsuodattimen vaihto 160 FI- 11 Ota suodatinlaatikon tiiviste ulos laite- kuvun urasta. Aseta uusi tiiviste paikalleen. Tarkasta ajoittain imupuhaltimen letku- jen tiiviys ja oikea istuvuus. Kierrä virta-avain asentoon "0" ja vedä avain irti. Vaara Sammuttamisen jälkeen moottorin jälki- käynti kestää n. 3 - 4 sekuntia. Tänä aikana on oltava ehdottomasti kaukana käyttöalu- eesta. Avaa laitekansi. Akselikäytön kiilahihna (1) ja imupuhalti- men kiilahihna (2) Tarkasta akselikäytön kiilahihnan (1) ja imupuhaltimen kiilahihnan (2) kireys, kuluneisuus ja mahdolliset vauriot. Käyttöhihna (3) Tarkasta käyttöhihnan (3) kireys, kulu- neisuus ja eheys. Käyttöhihna (4) Tarkasta käyttöhihnan (4) kireys, kulu- neisuus ja eheys. Sivuharjan pyöröhihna (5). Tarkasta sivuharjan pyöröhihnan (5) ki- reys, kuluneisuus ja eheys. Lakaisutelakäytön kiilahihna (6) ja säätö- ruuvi (7) Tarkasta lakaisutelakäytön kiilahihnan (6) kireys, kuluneisuus ja eheys. Kiristä tarvittaessa kiilahihnat kiristys- ruuvilla. Ajo-ohjaus/elektroniikka on asennettu etu- sivuverhouksen takana. Sulakkeen vaihta- mista varten on poistettava etusivuverhous. Poista etuverhouksen kiinnitysruuvit. Poista etuverhoilu. Vaihda vialliset sulakkeet uusiin. Huomautus: Sulakkeiden paikat katso sisäpuoli. Käytä vain samanarvoisia su- lakkeita. Asenna etusivusuojus taas paikalleen. Suodatinlaatikkotiivisteen vaihto Imupuhaltimen tarkastus Käyttöhihnan tarkastus Ajo-ohjaus/elektroniikan sulakkeiden vaihto 161FI- 12 Häiriöapu Häiriö Apu Laitetta ei voida käynnistää Mene istumaan kuljettajan istuimelle, tällöin istuimen kosketuskytkin aktivoituu. Tarkasta, onko polttomoottorin stop-kytkin asennossa "ON". Tankkaa polttoainetta Avaa polttoainehana Tarkasta polttoaineen johtojärjestelmä, liitokset ja liitännät, kunnosta tarvittaessa. Lataa akku Tarkasta ja puhdista sytytystulppa, vaihda tarvittaessa uuteen Ota yhteyttä Kärcher-asiakaspalveluun Moottori käy epätasaisesti Puhdista tai vaihda ilmansuodatin Tarkasta polttoaineen johtojärjestelmä, liitokset ja liitännät, kunnosta tarvittaessa. Ota yhteyttä Kärcher-asiakaspalveluun Moottori on käynnissä, mutta laite ei aja Tarkasta vapaakäyntivivun asento Ota yhteyttä Kärcher-asiakaspalveluun Moottori on käynnissä, mutta laite ajaa vain hitaasti Anna laitteen lämmetä n. 3 minuuttia, kun ulkoilman lämpötila on miinusasteilla Ota yhteyttä Kärcher-asiakaspalveluun Laite ei lakaise kunnolla Tarkasta lakaisutela ja sivuharjojen kuluneisuus, tarvittaessa vaihda uusiin Tarkasta karkealikaläpän toiminto Tarkasta tiivistyslistojen kuluneisuus, tarvittaessa säädä tai vaihda Tarkasta lakaisukäytön hihnat. Ota yhteyttä Kärcher-asiakaspalveluun Laite pölisee Riittämätön imuteho Tyhjennä roskasäiliö Takasta imupuhaltimen letkujen tiiviys Puhdista ja tarkasta pölynsuodatin, vaihda tarvittaessa. Tarkasta pölynsuodattimen korrekti istuvuus. Sulje märkä-/kuivaläppä. Tarkasta tiivistyslistojen kuluneisuus, tarvittaessa säädä tai vaihda Ota yhteyttä Kärcher-asiakaspalveluun Sivuharjan tai lakaisutelan laske- minen alas ei toimi, alipainejärjes- telmä on viallinen Ota yhteyttä Kärcher-asiakaspalveluun Lakaisutela ei pyöri Aseta ohjelmakytkin asentoon 2 tai 3. Poista nauhat tai narut lakaisutelasta Tarkasta kiilahihnan kireys Ota yhteyttä Kärcher-asiakaspalveluun Moottoria ei voi sammuttaa (Avain asennossa "0") Avaa laitekupu ja sulje bensiinihana. Loukkaantumisvaara pyörivista hihnoista johtuen! Sulje kupu ja odota kunnes moottori sammuu. 162 FI- 13 Tekniset tiedot KM 90/60 R G Laitteen tiedot Pituus x leveys x korkeus mm 1695 x 1060 x 1260 Tyhjäpaino (kuljetuspaino) kg 265 Sallittu kokonaispaino kg 440 Ajonopeus km/h 8 Lakaisunopeus km/h 4 Nousukyky (maks.) %18 Lakaisutelan halkaisija mm 250 Lakaisutelan leveys mm 615 Sivuharjan halkaisija mm 410 Pintateho ilman sivuharjaa m

/h 4920 Lakaisuteho yhdellä sivuharjalla m

/h 7200 Pintateho kahdella sivuharjalla m

/h 9480 Työleveys ilman sivuharjaa mm 615 Työleveys yhdellä sivuharjalla mm 900 Työleveys kahdella sivuharjalla mm 1185 Lakaisutavara-astioiden tilavuus l 60 Suojatyyppi tippuvedeltä suojattu -- IPX 3 Moottori Tyyppi -- Worms EX27 1 sylinterinen nelitahti Iskutilavuus cm

Päästöt EU-asetuksen 2016/1628 mittausmenettelyn mukaisesti (vaihe V) g/kWh 661 Polttoaine -- Normaalibensiini, lyijytön Polttoainetankin tilavuus l 5,6 Sytytystulppa, NGK -- BR-4HS Huoltovapaa akku V, Ah 12, 40 Öljylaadut Moottoriöljyn tyyppi -- SAE 15 W 40 Täyttömäärä l 1,0 Hydrauliikkapumpun käyttöakseli -- SAE 20 W 50 Renkaat Koko edessä -- 3.00-4 4PR Ilmanpaine edessä bar 4,0 Koko takana -- 4.00-8 6PR Ilmanpaine takana bar 4,0 Jarru Käyttöjarru -- hydrostaattiset Seisontajarru -- automaattinen (jousella) Suodatin- ja imujärjestelmä Pölysuodattimen suodatinpinta m

4,0 Käyttökategoria ei terveydelle vaarallisten pölyjen suodatin -- M Ympäristöolosuhteet Lämpötila °C 0...+ 40 Ilmankosteus, ei kasteleva % 0 - 90 Mitatut arvot EN 60335-2-72 mukaisesti Melupäästö Äänenpainetaso L

dB(A) 78 Epävarmuus K

dB(A) 3 Äänitehotaso L

dB(A) 97 Laitteen tärinät Käsi-käsivarsi tärinäarvo m/s

0,7 Epävarmuus K m/s

0,2 163FI- 14 Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaati- muksia. Jos tuotteeseen/tuotteisiin teh- dään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa. Allekirjoittaneet toimivat yrityksen johto- kunnan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/11/01 EY-vaatimustenmukaisuusva- kuutus Tuote: Imulakaisukone Tyyppi: 1.047-xxx Yksiselitteiset EU-direktiivit 2006/42/EY (+2009/127/EY) 2014/30/EU 2000/14/EY 2014/53/EU (TCU) Sovelletut harmonisoidut standardit EN 60335–1 EN 60335–2–72 EN 62233: 2008 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.1.1 EN 300 330 V2.1.1 Sovelletut kansalliset standardit

Lisavarustus ja varuosad
