KÄYTTÖOHJE IVR 50242 Sc Kärcher

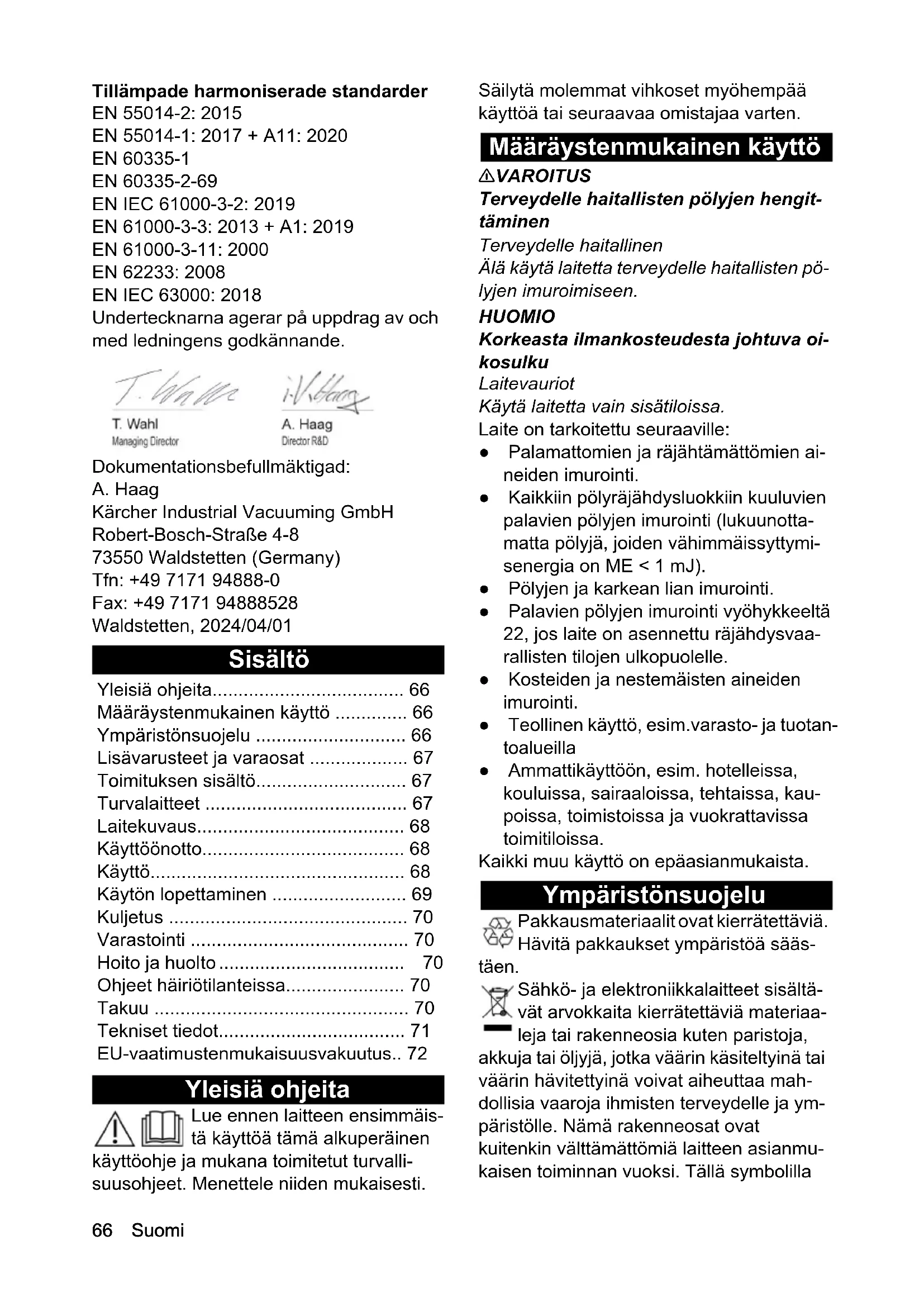

• EN 61000-3-3: 2013 + A1: 2019 EN 61000-3-11: 2000 EN 62233: 2008 EN IEC 63000: 2018 Undertecknarna agerar på uppdrag av och med ledningens godkännande. Dokumentationsbefullmäktigad: A. Haag Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Germany) Tfn: [phone] Fax: [phone] Waldstetten, 2024/04/01 Sisältö Yleisiä ohjeita Lue ennen laitteen ensimmäis- tä käyttöä tämä alkuperäinen käyttöohje ja mukana toimitetut turvalli- suusohjeet. Menettele niiden mukaisesti. Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten. Määräystenmukainen käyttö 몇 VAROITUS Terveydelle haitallisten pölyjen hengit- täminen Terveydelle haitallinen Älä käytä laitetta terveydelle haitallisten pö- lyjen imuroimiseen. HUOMIO Korkeasta ilmankosteudesta johtuva oi- kosulku Laitevauriot Käytä laitetta vain sisätiloissa. Laite on tarkoitettu seuraaville: ● Palamattomien ja räjähtämättömien ai- neiden imurointi. ● Kaikkiin pölyräjähdysluokkiin kuuluvien palavien pölyjen imurointi (lukuunotta- matta pölyjä, joiden vähimmäissyttymi- senergia on ME < 1 mJ). ● Pölyjen ja karkean lian imurointi. ● Palavien pölyjen imurointi vyöhykkeeltä 22, jos laite on asennettu räjähdysvaa- rallisten tilojen ulkopuolelle. ● Kosteiden ja nestemäisten aineiden imurointi. ● Teollinen käyttö, esim.varasto- ja tuotan- toalueilla ● Ammattikäyttöön, esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kau- poissa, toimistoissa ja vuokrattavissa toimitiloissa. Kaikki muu käyttö on epäasianmukaista. Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöä sääs- täen. Sähkö- ja elektroniikkalaitteet sisältä- vät arvokkaita kierrätettäviä materiaa- leja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mah- dollisia vaaroja ihmisten terveydelle ja ym- päristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmu- kaisen toiminnan vuoksi. Tällä symbolilla Yleisiä ohjeita p. 66
• Määräystenmukainen käyttö p. 66
• Ympäristönsuojelu p. 66
• Lisävarusteet ja varaosat p. 67
• Toimituksen sisältö p. 67
• Turvalaitteet p. 67
• Laitekuvaus p. 68
• Käyttöönotto p. 68
• Käyttö p. 68
• Käytön lopettaminen p. 69
• Kuljetus p. 70
• Varastointi p. 70
• Hoito ja huolto p. 70
• Ohjeet häiriötilanteissa p. 70
• Takuu p. 70
• Tekniset tiedot p. 71
• EU-vaatimustenmukaisuusvakuutus Suomi 67 merkittyjä laitteita ei saa hävittää kotitalous- jätteenä. Sisältöaineita koskevia ohjeita (REACH) Päivitettyjä tietoja ainesosista löytyy osoit- teesta: www.kaercher.de/REACH Lisävarusteet ja varaosat VAARA Räjähdysvaara hyväksymättömien lisävarusteiden vuoksi Käytä vain valmistajan hyväksymiä lisäva- rusteita, joissa on tilaluokan 22 Ex-merkin- tä. Käytä vain alkuperäisiä lisävarusteita ja al- kuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com. Toimituksen sisältö Tarkasta pakkauksesta purkaessasi sisäl- lön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvaurioita, ilmoita tästä jälleenmyyjälle. Turvalaitteet Vaarallisuusasteet VAARA ● Huomautus välittömästi uhkaavasta vaa- rasta, joka voi aiheuttaa vakavan ruumiin- vamman tai johtaa kuolemaan. 몇 VAROITUS ● Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuole- maan. 몇 VARO ● Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja. HUOMIO ● Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja. Turvallisuusohjeet 몇 VAROITUS ● Laitetta ei saa asentaa eikä käyttää alu- eilla, joilla on pölyn tai kaasun räjähdys- vaara. Laitteen sisällä oleva pölyn muodostama räjähdyskelpoinen ilmase- os on sallittu vain suodattimen edessä. Kaasun muodostamat räjähdyskelpoiset ilmaseokset ovat kiellettyjä laitteen sisäl- lä. ● Laitetta ei ole tarkoitettu terveydelle hai- tallisten pölyjen imurointiin. ● Laite ei sovellu syttymislähteiden ja sel- laisten pölyjen imurointiin, joiden hehku- mislämpötila on ≤ 190 °C. ● Laite ei sovellu räjähdyskelpoisia aineita koskevan lain (SprengG) 1 §:ssä tarkoi- tettujen räjähdyskelpoisten aineiden tai vastaavien aineiden, räjähtävien höyry-il- ma-seosten eikä Al- ja Mg-pölyjen imu- rointiin. ● Laite ei sovellu palavien nesteiden (sytty- vät, helposti syttyvät ja erittäin helposti syttyvät vaarallisia aineita koskevan di- rektiivin 67/548/ETY mukaan) (leimah- duspiste alle 55 °C) eikä palavien pölyjen ja palavien nesteiden sekoitusten imu- rointiin. ● Laite ei sovellu pölyjen imurointiin, joiden vähimmäissyttymisenergia on erittäin al- hainen (ME < 1 mJ), kuten väriaine, su- mutusrikki, alumiinipulveri, lyijystearaatti. ● Suojaa laite sateelta. Älä säilytä laitetta ulkoalueella. ● Tarkasta ennen jokaista käyttöönottoa, että potentiaalintasausjohdot (maadoitus- johtimet) on liitetty. 몇 VARO ● Kytke laite pois päältä aina käytön jäl- keen ja irrota verkkopistoke. HUOMIO ● Käytä laitetta vain sisätiloissa. ● Puristumisvaara! Käytä käsineitä, kun ir- rotat tai kiinnität imupään, suodatinyksi- kön tai keräysastian. ● Vaurioitumisvaara! Älä koskaan imuroi il- man suodatinta tai vaurioituneella suo- dattimella. ● Käytä turvakenkiä, kun käytät laitetta. ● Liikuttele laitetta vain kävelyvauhtia, ja jos pinta on kalteva, pyydä toinen henkilö tarvittaessa avuksi. ● Varmista, että pölyä ei tule ulos, kun vaih- dat varusteita.68 Suomi ● Normaalissa käytössä pintojen lämpötilat voivat nousta jopa 100 °C:een. Toiminta hätätilanteessa VAARA Loukkaantumis- ja vaurioitumisvaara imuroitaessa palavia materiaaleja, oiko- sulun tai muiden sähkövikojen tapauk- sessa Terveydelle vaarallisten kaasujen hengittä- misen vaara, sähköiskun vaara, palovam- mojen vaara. Kytke laite pois päältä hätätilanteissa ja ir- rota verkkopistoke. Sähköliitäntä Laitteen saa yhdistää vain sellaiseen säh- köliitäntään, jonka on suorittanut sähköalan ammattilainen normin IEC 60364 mukaan. Liitäntäarvot, katso Tekniset tiedot ja tyyp- pikilpi. Jatkojohdon käyttö on kielletty. VAARA Sähköiskun vaara Hengenvaara Älä vahingoita sähköjohtoja esim. ajamalla niiden yli, vetämällä tai jättämällä ne puris- tuksiin. Suojaa kaapelit kuumudelta, öljyltä ja terä- viltä kulmilta. Tarkasta laitteen verkkoliitäntäjohto ennen jokaista käyttöä. Älä ota käyttöön laitetta, jonka verkkoliitäntäjohto on vaurioitunut. Anna sähköalan ammattilaisen vaihtaa vaurioitunut johto. Laitteessa olevat symbolit Teollisuusimuri palavaa pölyä varten, asennus vyöhykkeen 22 ulkopuolelle Laitetta ei ole tarkoitettu seuraaviin käyttö- tarkoituksiin: ● Sellaisten nesteiden, joiden räjähdys- vaara on suuri, sekä palavien pölyjen ja nesteiden seosten talteenottaminen. ● Liitäntä pölyä tuottaviin koneisiin. ● Hehkuvan pölyn tai muiden syttymisläh- teiden imurointi. Laitetta ei saa käyttää seuraaviin käyttötar- koituksiin: ● Käyttö räjähdysalttiissa tiloissa. Laitekuvaus Kuva katso kuvasivut Kuva A 1 Keräyssäiliö 2 PE-pölypussi 3 PE-pölypussin pidike 4 Työntöaisa 5 Imuletkuliitäntä 6 Potentiaalintasauksen johto 7 Pussisuodatin 8 Verkkojohto 9 Näyttölaite 10 Laitekytkin 11 Potentiaalintasauksen johto 12 Imupään lukitus 13 Potentiaalintasauksen johto 14 Paineentasausletku 15 Varustepidike 16 Keräyssäiliön laskuvipu 17 Kääntyvät pyörät ja seisontajarru Käyttöönotto Kuva katso kuvasivut p. 72

1. Aseta laite työasemaan.

2. Varmista laitteen paikallaan pysyminen

tarvittaessa seisontajarrulla.

3. Varmista, että imupää on asennettu oi-

4. Aseta imuletku imuletkun liitäntään.

5. Aseta haluamasi varuste imuletkuun.

Käyttö Kuva katso kuvasivut

1. Yhdistä verkkopistoke pistorasiaan.

2. Kytke laite päälle laitekytkimestä.

Kuva C Kytkimessä on useita kytkentäasentoja: 0Laite on kytketty pois päältä. 1Moottori 1 on kytketty päälle. 2Moottorit 1 ja 2 on kytketty päälle.

3. Käynnistä imurointi.

Imurointi Kuva katso kuvasivut Kuva D Huomioi laitteen varoitusmerkki!Suomi 69 1 Kiinnike 2 Imuletku 3 Varustepidike 4 Suutin

1. Kytke laite päälle.

2. Ota imuletku kiinnikkeestä.

3. Ota sopiva suutin varustepidikkeestä ja

kiinnitä se imuletkuun.

4. Imuroi materiaali.

5. Irrota suutin imuletkusta ja aseta se va-

6. Kiinnitä imuletku kiinnikkeeseen.

7. Kytke laite pois päältä.

Pölysuodattimen puhdistus Kuva katso kuvasivut Huomautus Puhdista suodatin säännöllisesti, jotta imu- teho ei laske. Kuva E

1. Puhdista suodatin liikuttamalla suodatti-

men puhdistuskahvaa useita kertoja edestakaisin. Vähimmäistilavuusvirran lukeminen Laitteen etupuolelle on asennettu näyttölai- te, joka näyttää laitteen sisäisen imualipai- neen. (katso luku Laitekuvaus) Taulukossa on ilmoitettu suurimman imuali- paineen arvo. Arvo riippuu laitteen tehosta ja käytetystä imuletkusta. HUOMIO Imuhäviö Jos määritelty arvo ylitetään, imuletkun il- man nopeus laskee alle 20 m/s. Puhdista pussisuodatin viimeistään, kun arvo on saavutettu. Vaihda pussisuodatin, jos arvo ei laske merkittävästi puhdistamalla.

(Katso luku Taskusuodattimen vaihto) Puhdista suodatin viimeistään ilmoitetun arvon kohdalla. Keräyssäiliön tyhjentäminen Kuvat katso kuvasivut

1. Kytke laite pois päältä ja irrota virransyö-

2. Puhdista pölysuodatin.

3. Laske keräyssäiliö alas painamalla vi-

pua alaspäin. Kuva F

4. Vedä keräyssäiliö ulos laitteesta.

5. Tyhjennä keräyssäiliö jätteidenhävitys-

6. Hävitä tai kierrätä sisältö lakisääteisten

määräysten mukaisesti.

7. Tyhjennä keräyssäiliö tarpeen mukaan,

mutta ainakin jokaisen käytön jälkeen. Huomautus Siirrä keräyssäiliötä vain sen liukupyörillä. Älä käytä nosturia, trukkia tai vastaavaa. PE-pölypussin poistaminen Kuva katso kuvasivut Kuva H

1. Irrota paineentasausletku keräyssäiliös-

2. Irrota keräyssäiliö laitteesta.

3. Poista pidike PE-pölypussista.

4. Sulje PE-pölypussi nippusiteellä tai tei-

5. Hävitä PE-pölypussi lakisääteisten mää-

6. Aseta uusi pölypussi keräyssäiliöön.

7. Aseta pidike paikalleen.

Varmista, että PE-pölypussi ei vaurioidu.

8. Aseta keräyssäiliö laitteeseen ja liitä pai-

neentasausletku. Imupään poistaminen Kuva katso kuvasivut

1. Kytke laite pois päältä ja irrota sähköver-

2. Avaa imupään lukitus.

3. Poista imupää ja aseta se sivuun.

1. Laitteen kytkeminen pois päältä päälle-/

2. Tyhjennä ja puhdista keräyssäiliö.

Letkun halkai- sija arvo DN40 180 mbar (18 kPA) DN50 160 mbar (16 kPA)70 Suomi

3. Irrota varuste ja puhdista ja kuivaa se

tarvittaessa. Kuljetus 몇 VARO Jos painoa ei oteta huomioon Loukkaantumis- ja vaurioitumisvaara Laitteen paino on otettava kuljetuksessa ja varastoinnissa huomioon.

1. Ajoneuvossa kuljetettaessa varmista lai-

te sovellettavien määräysten mukaisesti liukumisen ja kaatumisen estämiseksi. Varastointi 몇 VARO Jos painoa ei oteta huomioon Loukkaantumis- ja vaurioitumisvaara Laitteen paino on otettava kuljetuksessa ja varastoinnissa huomioon.

1. Säilytä laitetta vain sisätiloissa.

1. Huuhtele laite ja varuste soveltuvalla

nesteellä ja anna niiden kuivua säännöl- lisin väliajoin.

2. Tarkasta säännöllisesti, ettei pussisuo-

dattimessa ole vaurioita. Vaihda pussi- suodatin, jos se on vaurioitunut. Suodattimen vaihto uuteen Kuva, katso kuvasivut Kuva J

1. Kierrä kuusioruuvi irti.

2. Kierrä sulkuruuvi irti.

3. Irrota ja vaihda suodatin.

4. Aseta uusi suodatin paikalleen.

Varmista asennuksen yhteydessä, että suodatin asetetaan paikalleen oikein.

5. Kierrä sulkuruuvi paikalleen ja kiristä se.

6. Kierrä kuusioruuvi sisään ja kiristä se.

Taskusuodattimen vaihto Kuvat, katso kuvasivut Kuva K 1 Ruuvit 2 Kiristysrengas 3 Taskusuodatin 4 Puhdistuslaite

1. Imupään poistaminen (katso luku Imu-

2. Irrota suodatinyksikkö laitteesta käsi-

kahvoista ja käännä se ympäri. Kuva L

3. Poista ruuvit ja irrota puhdistuslaite.

4. Avaa kiristysrenkaan kierreliitos.

5. Poista taskusuodatin.

6. Hävitä suodatinvaahto.

7. Aseta uusi taskusuodatin.

8. Aseta uusi suodatinvaahto.

9. Aseta kiristysrengas ja kierrä se kiinni.

10.Aseta puhdistuslaite ja kierrä se kiinni. 11.Aseta suodatinyksikkö. Varmista asennuksen yhteydessä, että suodatinosan kieleke kiinnittyy akseliin. Kuva M Ohjeet häiriötilanteissa VAARA Loukkaantumisvaara Laitteen tahattoman käynnistymisen vaara ja sähköiskun vaara Kytke laite pois päältä ennen kaikkia lait- teelle tehtäviä töitä ja irrota verkkopistoke. Anna kaikki sähköosien tarkastukset ja nii- den parissa tehtävät työt ammattilaisen suoritettaviksi. Moottori (imuturbiini) ei käynnisty Ei sähköjännitettä Tarkista pistorasia ja virran syötön sula- ke. Tarkista laitteen verkkojohto ja verkko- pistoke. Imuteho laskee Suutin, imuputki tai imuletku on tukossa. Tarkasta suutin, imuputki ja imuletku ja puhdista ne tarvittaessa. Suodatin on likaantunut. Puhdista suodatin. Asiakaspalvelu Jos vikaa ei voida korjata, toimita laite tar- kastettavaksi asiakaspalveluun. Takuu Jokaisessa maassa ovat voimassa vastaa- van myyntiyhtiömme julkaisemat takuueh- dot. Korjaamme laitteessasi mahdollisesti ilmenevät häiriöt takuuajan kuluessa mak- sutta, jos häiriöiden syynä ovat olleet mate- riaali- tai valmistusvirheet.Suomi 71 Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyy- jään tai lähimpään valtuutettuun asiakas- palveluun. (osoite, katso takasivu) Lisätietoja takuutiedoista (jos saatavilla) on Kärcherin paikallisen verkkosivuston palve- lualueella kohdassa "Lataukset". Tekniset tiedot Oikeus teknisiin muutoksiin pidätetään. IVR 100/24-2 Sc Sähköliitäntä Verkkojännite V 220–240 Vaihe ~ 1 Verkkotaajuus Hz 50–60 Kotelointiluokka IPX4 Suojaluokka I Nimellisteho W 2400 Verkkosulake (hidas) A 16 Mitat ja painot Tyypillinen käyttöpaino kg 103 Pituus x leveys x korkeus mm 915 x 760 x 1580 Ympäristön olosuhteet Ympäristön lämpötila °C +40 Laitteen tehotiedot Säiliön tilavuus l 100 Ilmamäärä l/s 2 x 74 Ilman syöttömäärä toiminnan aikana l/s 76,5 Alipaine kPa (mbar) 23 (230) Käyttöpaine kPa (mbar) 18,5 (185) Imuletkun nimellisläpimitta DN50 Määritetyt arvot EN 60335-2-69 mukaan Käsi-käsivarsi-tärinäarvo m/s

< 2,5 Epävarmuus K m/s

dB(A) 68 Epävarmuus K

dB(A) 2 Verkkojohto Verkkojohto H07BQ-F mm

3 x 1,5 Osanumero (EU) 9.988-393.0 Kaapelin pituus m 1072 Norsk EU- vaatimustenmukaisuusvakuu tus Täten vakuutamme, että jäljempänä kuvat- tu kone vastaa suunnittelultaan ja raken- teeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olen- naisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hy- väksyntäämme, tämän vakuutuksen voi- massaolo raukeaa. Tuote: Kuivaimuri Tuote: Märkä- ja kuivaimuri Tyyppi: 9.986-xxx Tyyppi: 9.989-xxx Sovellettavat EU-direktiivit 2006/42/EY (+2009/127/EY) 2014/30/EU 2011/65/EU Sovelletut yhdenmukaistetut standardit EN 55014-2: 2015 EN 55014-1: 2017 + A11: 2020 EN 60335-1 EN 60335-2-69
