KÄYTTÖOHJE Porto docking speaker AUDIO PRO

Audio Pro®, Audio Pro -logoteksti, a-tunnus ja ace-bass ^® ovat rekisteröityjä tavaramerkkejä, jotka omistaa Audio Pro AB, Sweden. Kaikki oikeudet pidätetään. Audio Pro kehittää jatkuvasti tuotteitaan, joten teknisiin tietoihin ja ominaisuuksiin saattaa tulla muutoksia ilman eri ilmoitusta.

EmbracingSound

EmbracingSound™-tekniikan ansiosta yhteen koteloon raken- nettu kaiutinasetelma tuottaa erittäin selkeän ja tarkan äänento- iston. Nerokas järjestelmä sopii sekä tavalliseen kuluttajakäyt- töön että ammattimaisilin käyttökohteisiln. Kaiutinelementtien ainutlaatuinen sijoittelu ja tarkkaan harkittu signaalitie saavat stereoäänitteen kuulostamaan paremmalta kuin tavallisessa erilliskaiutinjärjestelmässä. Rentoudu mukavaan kuunteluasen- toon ja löydä mielimusiikistasi uusia ulottuvuuksia. Saatat löytää suosikkeja jopa uusista musiikkityyleistä. Lue lisää verkko-osoit- teesta www.embrasingsound.com.

EmbrasingSound ^™ on tavaramerkki, jonka omistaa Embrasing Sound Experience AB. US Patent #7,010,128. Patenttihakemuksia vireillä.

"Made for iPod" -tunnus osoittaa, että laite sopii erityisesti iPod-soittimen varusteeksi. Yhteensopivuuden lisäksi valmistaja takaa, että laatu ja suorituskyky vastaavat iPodien ja Apple-tarvikkeiden arvostettuja ominaisuuksia. iPod yhdistetään äänentoistojärjestelmään tyylikkään Universal Dock -telakan avulla. Telakointi edellyttää, että iPodissa on telakointilitin ja telakassa puolestaan iPod-mallin mukainen sovitin.

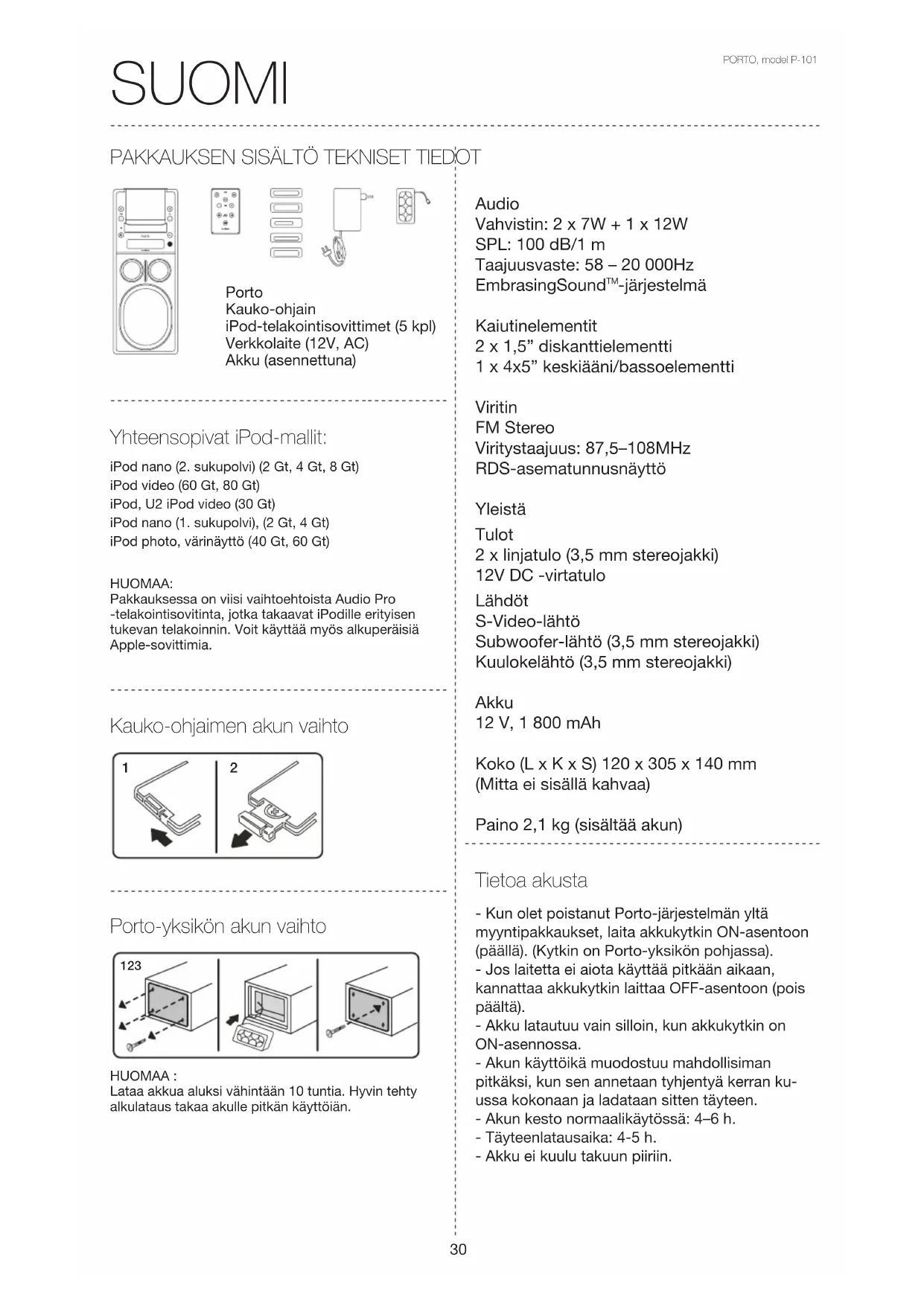

audio pro

Porto
Kauko-ohjain
iPod-telakointisovittimet (5 kpl)
Verkkolaite (12V, AC)
Akku (asennettuna)

Yhteensopivat iPod-mallit:

iPod nano (2. sukupolvi) (2 Gt, 4 Gt, 8 Gt)

iPod video (60 Gt, 80 Gt)

iPod, U2 iPod video (30 Gt)

iPod nano (1. sukupolvi), (2 Gt, 4 Gt)

iPod photo, värinäyttö (40 Gt, 60 Gt)

HUOMAA:

Pakkauksessa on viisi vaihtoehtoista Audio Pro -telakointisovitinta, jotka takaavat iPodille erityisen tukevan telakoinnin. Voit käyttää myös alkuperäisiä Apple-sovittimia.

Kauko-ohjaimen akun vaihto

Porto-yksikön akun vaihto

123

HUOMAA :

Lataa akkua aluksi vähintään 10 tuntia. Hyvin tehty alkulataus takaa akulle pitkän käyttöiän.

Audio

Vahvistin: 2 x 7W + 1 x 12W

SPL: 100 dB/1 m

Taajuusvaste: 58 - 20 000Hz

EmbrasingSound™-järjestelmä

Kaiutinelementit

2 x 1,5" diskanttielementti

1 x 4x5" keskiääni/bassoelementti

Viritin

FM Stereo

Viritystaajuus: 87,5–108MHz

RDS-asematunnusnäyttö

Yleistä

Tulot

2 x linjatulo (3,5 mm stereojakki)

12V DC -virtatulo

Lähdöt

S-Video-lähtö

Subwoofer-lähtö (3,5 mm stereojakki)

Kuulokelähtö (3,5 mm stereojakki)

Akku

12 V, 1 800 mAh

Koko (L x K x S) 120 x 305 x 140 mm

(Mitta ei sisällä kahvaa)

Paino 2,1 kg (sisältää akun)

Tietoa akusta

- Kun olet poistanut Porto-järjestelmän yltä myyntipakkaukset, laita akkukytkin ON-asentoon (päällä). (Kytkin on Porto-yksikön pohjassa).

- Jos laitetta ei aiota käyttää pitkään aikaan, kannattaa akkukytkin laittaa OFF-asentoon (pois päältä).

- Akku latautuu vain silloin, kun akkukytkin on ON-asennossa.

- Akun käyttöikä muodostuu mahdollisiman pitkäksi, kun sen annetaan tyhjentyä kerran kuussa kokonaan ja ladataan sitten täyteen.

- Akun kesto normaalikäytössä: 4–6 h.

- Täyteenlatausaika: 4-5 h.

- Akku ei kuulu takuun piiriin.

ETULEVY

1. Tune up (korkeampien viritystaajuksien haku)

Lyhyet painallukset kasvattavat viritystaajuutta 0,05 MHz porrastuksella.

Pitkä painallus hakee kuuluviiin seuraavan radioaseman.

1. Tune down (matalampien viritystaajuksien haku)

Lyhyet painallukset laskevat viritystaajuutta 0,05 MHz porrastuksella.

Pitkä painallus hakee kuuluviiin edellisen radioaseman.

1. LED-ilmaisin

Käyttötila: Vihreä ilmaisin palaa yhtäjaksoisesti.

Vihreä ilmaisin vilkkuu latauksen merkiksi. Vilkkuminen loppuu, kun akku on täynnä.

Punainen ilmaisin vilkkuu, kun akussa on vain vähän virtaa (<10 %).

Valmiustila: Vihreä ilmaisin vilkkuu latauksen merkiksi. Vilkkuminen loppuu, kun akku on täynnä.

Punainen ilmaisin vilkkuu, kun akussa on vain vähän virtaa (<10 %).

(Ilmaisin vilkkuu sitä nopeammin mitä vähemmän akussa on virtaa).

1. Stand by (valmiustila)

Näppäin asettaa Porto-yksikön käyttö- tai valmiustilaan.

1. iPod-yleistelakka

Kytke iPod-soitin järjestelmään käyttämällä soittimeen sopivaa telakointisovitinta.

1. Volume up (äänenvoimakkuuden nosto)

Lyhyet painallukset nostavat äänenvoimakkuutta portaittain.

Pitkä painallus nostaa äänenvoimakkuutta nopeasti.

1. Volume down (äänenvoimakkuuden lasku)

Lyhyet painallukset laskevat äänenvoimakkuutta portaittain.

Pitkä painallus laskee äänenvoimakkuutta nopeasti.

1. SRC (ohjelmalähteen valinta)

Valitse ohjelmalähde näppäintä painelemalla.

(iPod, FM-viritin, linjatulo 1, linjatulo 2)

1. Infrapuna-anturi kauko-ohjausta varten

2. Näyttö

3. Ohjainelementti

EmbrasingSound™-järjestelmään liittyvä osa.

1. Diskanttielementit

2. Basso/keskiäänielementti

3. Paristo kytkin (paristokansi)

Laita paristo kytkin asentoon ON, kun käytät tai lataat sisäisiä paristoja. Laita OFF asentoon, kun et käytä sisäisiä paristoja.

TAKALEVY

1. FM-antenni

Vedä antenni kokonaan esiin, jotta radiolähetysten vastaanotto onnistuu mahdollisimman häiriöttömästi.

2. S-Video-lähtö

Kytke lähtö televisioon, jotta voit katsella ohjelmaa sen kuvaruudusta.

3. Stereo/Mono-valitsin

Voit parantaa heikon radioaseman kuuluvuutta valitsemalla monofonisen toimintatilan.

4. Linjatulot (2 kpl)

Linjatuloon voit kytkeä CD- tai MP3-soittimen, PC-tietokoneen tai muun ohjelmalähteen.

5. Subwoofer-lähtö

Voit kytkeä järjestelmään aktiivisen subwooferin.

6. Kuulokelähtö

Kytke verkkolaite tähän, kun haluat ladata Porto-järjestlemän akun. Voit hyödyntää myös auton tai veneen yhteensopivaa virtalähtöä (12V, DC).

KAUKO-OHJAIN

1. On/off (käyttötila/valmiustila)

Kytke Porto-järjestelmä päälle tai pois.

2. Mute (mykistys)

Mykistä ääni nopeasti. Toinen painallus palauttaa äänenvoimakkuuden ennalleen.

3. SRC (ohjelmalähteen valinta)

Valitse ohjelmalähde näppäintä painelemalla.

(iPod, FM-viritin, linjatulo 1, linjatulo 2)

4. Volume down (äänenvoimakkuuden lasku)

Lyhyet painallukset laskevat äänenvoimakkuutta portaittain.

Pitkä painallus laskee äänenvoimakkuutta nopeasti.

5. Volume up (äänenvoimakkuuden nosto)

Lyhyet painallukset nostavat äänenvoimakkuutta portaittain.

Pitkä painallus nostaa äänenvoimakkuutta nopeasti.

6. Track/tune previous/down (edellinen kappale / viritystaajuuden lasku)

Kun iPod on ohjelmalähteenä, näppäimellä vaihdetaan kuuluviin edellinen kappale.

Kun FM-viritin on ohjelmalähteenä, näppäimellä lasketaan viritystaajuutta.

7. Track/tune next/up (seuraava kappale / viritystaajuuden kasvattaminen)

Kun iPod on ohjelmalähteenä, näppäimellä vaihdetaan kuuluviin seuraava kappale.

Kun FM-viritin on ohjelmalähteenä, näppäimellä kasvatetaan viritystaajuutta.

8. Play/pause (toisto/tauko)

Aseta iPod toisto- tai taukotilaan.

Kolmiossa oleva salamatunnus osoittaa, että laitteen sisällä on eristämättömiä kohtia, joiden suuri jännite saattaa aiheuttaa vaarallisen sähköiskun.

Kolmiossa oleva huutomerkki osoittaa, että pakkauksessa on erityisen tärkeitä käyttö- tai huolto-ohjeita kohteeseen liittyen.

VAROITUS:

ÄLÄ ALTISTA LAITETTA KOSTEUDELLE, SILLÄ SIITÄ SAATTA AIHEUTUA TULIPALO TAI SÄHKÖISKU.

VAROITUS:

ÄLÄ AVAA LAITTEEN KOTELOA, JOTTA VÄLTYT SÄHKÖISKULTA. LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVIA OSIA. HUOLTO- JA KORJAUSTYÖT SAA SUORITTAA VAIN VALTU- UTETTU HUOLTOPALVELU.

Turvaohjeita

1. Lue kaikki ohjeet.

2. Säilytä ohjekirja.

3. Huomioi kaikki varoitukset.

4. Noudata käyttöohjeita.

5. Älä altista laitetta vedelle.

6. Käytä puhdistukseen vain kuivaa kangasta.

7. Älä peitä jäähdytysaukkoja. Noudata kaikkia valmistajan antamia asennusohjeita.

8. Älä sijoita laitetta lämmittimien, lämminilmaventtiiliin, uuniin, vahvistimien tai muiden lämpöä tuottavien laitteiden läheisyyteen.

9. Sijoita virtajohto siten, ettei se ole kulkuväylällä tai joudu puristuksiin esineiden alle tai niitä vasten. Varmista, ettei pistotulppa, pistorasia eikä virtajohdon liitokset vaurioidu.

10. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita.

11. Irrota laite sähköverkosta ukkosen ajaksi tai jättäessäsi sen pitkäksi ajaksi käyttämättömäksi.

12. Huoltotoimenpiteet saa suorittaa vain valtuutettu huoltopalvelu. Toimita laite heti huoltoon, jos se vahingoittuu jollakin tavalla. Laite pitää huoltaa, jos sen virtajohto on viottunut, laitteen sisään on roiskunut nestettä, laitteen sisään on pudonnut jokin esine, laite on altistunut sateelle tai kosteudelle, laite ei toimi normaalilla tavalla tai se on pudonnut.

13. Huoltoa edellyttäviä vikoja

Irrota laite sähköverkosta ja toimita laite valtuutettuun huoltoliikkeeseen seuraavissa tapauksissa:

A. Laitteen virtajohto tai pistotulppa on vaurioitunut,

B. Laitteen sisään on pudonnut esine tai nestettä,

C. Laite on kastunut,

D. Laite ei toimi normaalilla tavalla, vaikka noudatat kaikkia käyttöohjeita. Muuta vain käyttöohjeen mukaisia asetuksia ja säätöjä. Vääränlainen käyttö voi aiheuttaa laitevikoja, jotka edellyttävät valtuutetulta huoltopalvelulta mittavia korjaustoimenpiteitä,

E. Laite on pudonnut tai se on vaurioitunut muulla tavalla

F. Laite käyttäytyy epänormaalilla tavalla tai sen toiminta on muuttunut huomattavasti alkuperäisestä.

1. Esineen tai nesteen joutuminen laitteen sisään Älä työnnä mitään esineitä laitteen aukkoihin. Ne saattavat osua jännitteellisiin osiin tai aiheuttaa oikosulun, mikä voi aiheuttaa tulipalon tai sähköiskun. Älä läikytä nestettä laitteen päälle. Älä sijoita maljakkoa tai muuta nesteellä täytettyä astiaa laitteen päälle. Älä sijoita kynttilää tai muuta palavaa esinettä laitteen päälle.

2. Akku

Huomioi ympäristönäkökohdat ja paikalliset määräykset hävittäessäsi käytöstä poistettua akkua.

1. Varmista jäähdytysilman riittävä kierto, jos sijoitat laitteen kirjahyllyyn, laiteräkkiin tai muuhun umpinaiseen tilaan. Varaa vähintään 20 cm tyhjää tilaa laitteen päälle ja sivuille sekä vähintään 10 cm laitteen taakse. Laitteen päällä olevan tason ja takaseinän väliin tulee jättää 10 cm tilaa, jotta lämmennyt ilma pääsee nousemaan sen kautta pois.

2. Laitteessa ei ole päävirtakytkintä, joten laite pitää irrottaa sähköverkosta irrottamalla virtajohto pistorasiasta.

3. Verkkolaitetta ja virtajohtoa saa käyttää vain kuivissa sisätiloissa.

4. Älä siirrä laitetta, jos siihen on kytketty iPod-soitin tai muu laite.

5. Käytä vain vakiovarusteena olevaa AC-verkkolaitetta. DC-virtakaapeli ei kuulu vakiovarusteisiin. (Sen avulla laitteen voi kytkeä auton 12V -sähköjärjestelmään). Hanki kaapeli tarvittaessa valtuutetulta kauppiaalta.
