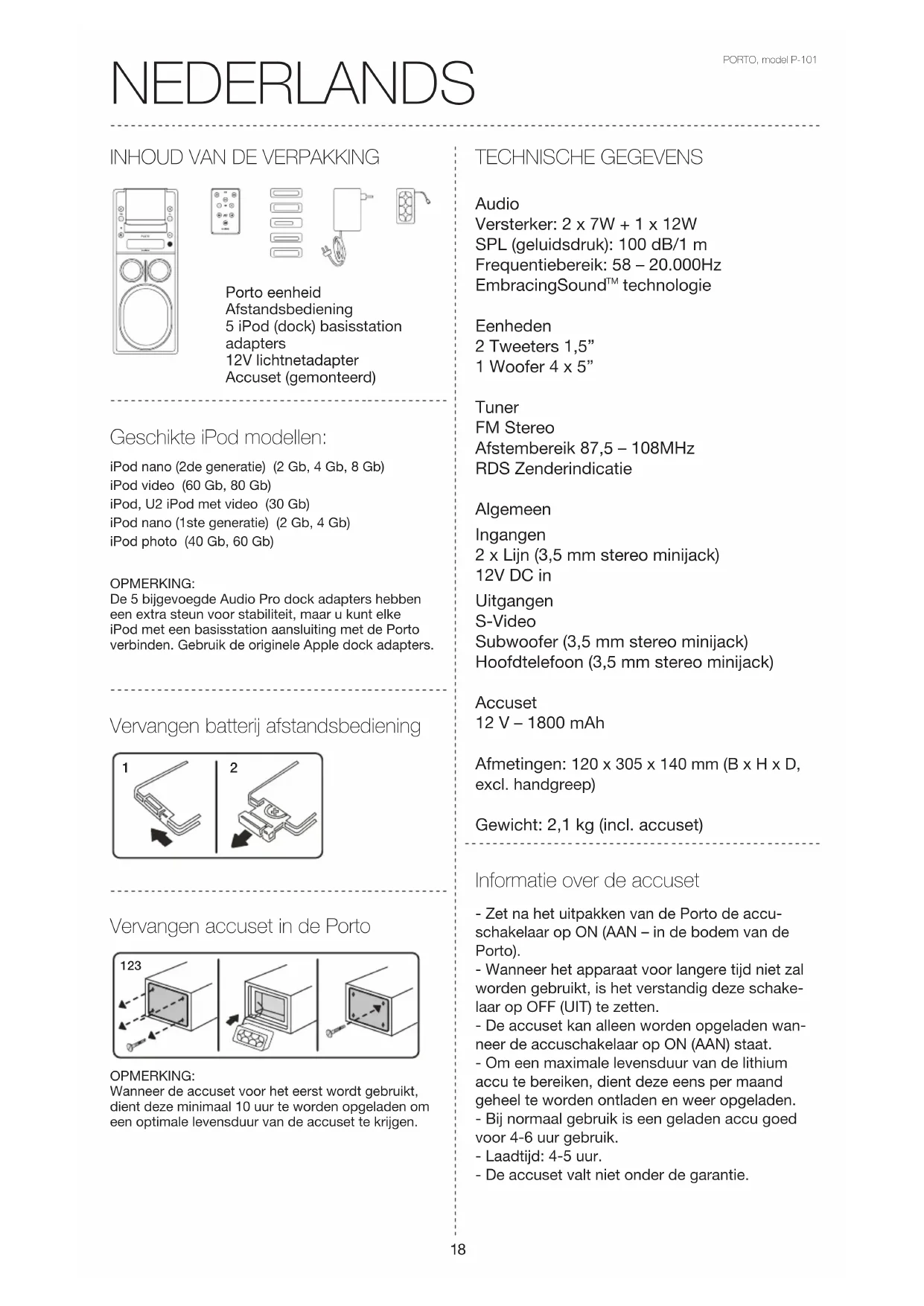

GEBRUIKSAANWIJZING Porto docking speaker AUDIO PRO

Accuset (gemonteerd)

Geschikte iPod modellen:

iPod nano (2de generatie) (2 Gb, 4 Gb, 8 Gb)

iPod video (60 Gb, 80 Gb)

iPod, U2 iPod met video (30 Gb)

iPod nano (1ste generatie) (2 Gb, 4 Gb)

iPod photo (40 Gb, 60 Gb)

OPMERKING:

De 5 bijgevoegde Audio Pro dock adapters hebben een extra steun voor stabiliteit, maar u kunt elke iPod met een basisstation aansluiting met de Porto verbinden. Gebruik de originele Apple dock adapters.

Vervangen batterij afstandsbediening

1 2

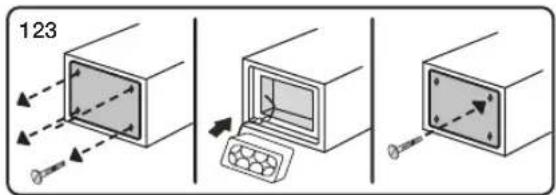

Vervangen accuset in de Porto

123

OPMERKING:

Wanneer de accuset voor het eerst wordt gebruikt, dient deze minimaal 10 uur te worden opgeladen om een optimale levensduur van de accuset te krijgen.

TECHNISCHE GEGEVENS

Audio

Versterker: 2 x 7W + 1 x 12W

SPL (geluidsdruk): 100 dB/1 m

Hoofdtelefoon (3,5 mm stereo minijack)

Accuset

12 V - 1800 mAh

Afmetingen: 120 x 305 x 140 mm (B x H x D, excl. handgreep)

Gewicht: 2,1 kg (incl. accuset)

Informatie over de accuset

- Zet na het uitpakken van de Porto de accuschakelaar op ON (AAN – in de bodem van de Porto).

- Wanneer het apparaat voor langere tijd niet zal worden gebruikt, is het verstandig deze schakelaar op OFF (UIT) te zetten.

- De accuset kan alleen worden opgeladen wanneer de accuschakelaar op ON (AAN) staat.

- Om een maximale levensduur van de lithium accu te bereiken, dient deze eens per maand geheel te worden ontladen en weer opgeladen.

- Bij normaal gebruik is een geladen accu goed voor 4-6 uur gebruik.

- Laadtijd: 4-5 uur.

- De accuset valt niet onder de garantie.

VOORZIJDE

1. Afstemmen omhoog

Telkens wanneer u indrukt gaat de afstemming 0,05 MHz omhoog.

Langer vasthouden om verder naar de volgende zender te gaan.

2. Afstemmen omlaag

Telkens wanneer u indrukt gaat de afstemming 0,05 MHz omlaag.

Langer vasthouden om terug naar de vorige zender te gaan.

3. LED status

Systeem aan: Constant groen licht

Groen licht knippert tijdens opladen, brandt constant wanneer geheel opgeladen

Rood licht knippert wanneer de accu minder dan 10% lading heeft.

Systeem uit: Groen licht knippert tijdens opladen, brandt constant wanneer geheel opgeladen

Rood licht knippert wanneer de accu minder dan 10% lading heeft.

(Hoe geringer de lading, hoe sneller het knipperen)

4. Standby

Schakelt de Porto in en uit.

5. iPod Universal Dock

iPod adapters worden gebruikt om elke iPod aan te sluiten.

6. Volume hoger

Elke druk verhoogt het volume met één stap.

Vasthouden verhoogt het volume sneller.

7. Volume lager

Elke druk verlaagt het volume met één stap.

Vasthouden verlaagt het volume sneller.

8. SRC

Bronkeuze, schakelt tussen de aangesloten bronnen. Start altijd in de iPod functie.

(iPod, FM-tuner, Lijn 1 en Lijn 2)

9. Infrarood sensor voor afstandsbediening

10. Display

11. Akoestische splitser

Maakt deel uit van de EmbracingSound™ technologie.

12. Tweeters

13. Woofer

14. Accuschakelaar (op accuvak)

Zet de accuschakelaar op ON (AAN) om op te laden of de ingebouwde accu te gebruiken.

Zet hem op OFF (UIT) wanneer de ingebouwde accu niet wordt gebruikt.

ACHTERZIJDE

1. FM-antenne

Uittrekken voor optimale FM-ontvangst.

1. S-Video uitgang

Voor het aansluiten van uw TV.

1. Stereo/Mono-schakelaar

Wanneer de FM-ontvangst te wensen overlaat, kiest u Mono voor minder ruis.

1. 2 x Lijn ingang

Voor het aansluiten van andere bronnen, zoals CD-speler, MP3-speler, PC, enzovoort.

1. Subwoofer uitgang

Verbind deze met een actieve subwoofer.

1. Hoofdtelefoon

2. 12V DC ingang

Verbinden met een externe lichtnetadapter of 12V DC

van een auto of boot om de Porto op te laden.

DC plug 2.1 mm.

AFSTANDSBEDIENING

1. On/Off

Schakelt de Porto in en uit.

1. Mute

Indrukken om het geluid uit te schakelen; nogmaals indrukken om het weer in te schakelen.

1. SRC

Bronkeuze, schakelt tussen de aangesloten bronnen.

Elke druk verhoogt het volume met één stap.

Vasthouden verhoogt het volume sneller.

1. Volume lager

Elke druk verlaagt het volume met één stap.

Vasthouden verlaagt het volume sneller.

1. Voorgaande nummer/Afstemmen lager

In de iPod functie: naar het vorige nummer.

In FM functie: afstemmen naar beneden.

1. Volgende nummer/Afstemmen hoger

In de iPod functie: naar het volgende nummer.

In FM functie: afstemmen naar boven.

1. Play/pause

Weergave of Pauze in de iPod functie.

De bliksemschicht in de driehoek maakt de gebruiker er op attent dat er zich in het inwendige ongeïsoleerde gevaarlijke spanningen bevinden die tot elektrische schokken kunnen leiden.

Het uitroepteken in de driehoek maakt de gebruiker er op attent dat er bij het apparaat belangrijke aanwijzingen voor gebruik en onderhoud (service) zijn gevoegd.

WAARSCHUWING: OM HET RISICO VAN ELEKTRISCHE SCHOKKEN EN BRAND TE VERKLEINEN, HET APPARAATT NOOIT BLOOTSTELLEN AAN REGEN OF VOCHT.

WAARSCHUWING: OM HET RISICO VAN ELEKTRISCHE SCHOKKEN TE VERMIJDEN DE ACHTERZIJDE NIET OPENEN. ER BEVINDEN ZICH GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN DELEN IN HET APPARAAT. LAAT SERVICE OVER AAN EEN GEKWALIFICEERDE TECHNICUS.

Belangrijke veiligheidsaanwijzingen

1. Lees de handleiding zorgvuldig.
2. Bewaar de handleiding.
3. Houd u aan de aanwijzingen.
4. Volg alle aanwijzingen op.
5. Gebruik het apparaat nooit in de nabijheid van water.

6. Maak het apparaat schoon met een droge doek.

7. Blokkeer nooit de ventilatiesleuven. Installeer het apparaat als voorgeschreven.

8. Installeer het apparaat niet in de nabijheid van krachtige warmtebronnen zoals radiatoren, kachels en andere apparaten die warmte produceren zoals versterkers.

9. Zorg ervoor dat er niet op het netsnoer kan worden getrapt en let erop dat het snoer bij de stekker en waar het uit het apparaat komt niet breekt.

10. Gebruik alleen door de fabrikant aangegeven toebehoren.

11. Neem de stekker uit het stopcontact bij onweer en wanneer het apparaat voor langere tijd niet zal worden gebruikt.

12. Laat service over aan een gekwalificeerde technicus. Service is noodzakelijk wanneer het apparaat op enige wijze is beschadigd, wanneer het netsnoer of de stekker zijn beschadigd, vocht in het apparaat is gekomen, het apparaat is blootgesteld aan vocht of regen, niet normaal werkt of is gevallen.

13. Schade die service noodzakelijk maakt Neem de stekker uit het stopcontact en lever het apparaat in bij een gekwalificeerde technicus in de volgende gevallen:

A. Wanneer het netsnoer is beschadigd, B. Wanneer water of vreemde voorwerpen in het apparaat zijn gekomen,

C. Wanneer het apparaat aan water of vocht is blootgesteld, D. Wanneer het apparaat niet normaal reageert op aanwijzingen uit de handleiding. Bedien uitsluitend de bedieningsorganen als beschreven in de handleiding; elke andere handeling kan leiden tot beschadiging en maakt het werk van een technicus om de normale werking te herstellen een stuk moeilijker,

E. Wanneer het apparaat is gevallen of op enige wijze is beschadigd,

F. Wanneer het apparaat kennelijk niet meer werkt als gebruikelijk.

1. Wanneer een voorwerp of vocht in het apparaat is terecht gekomen.
   Zorg ervoor dat er geen voorwerpen langs de openingen in het apparaat kunnen komen die gevaarlijke spanningen kunnen raken of kortsluiting zouden kunnen veroorzaken met als resultaat brand of een gevaarlijke schok. Stel het apparaat ook niet bloot aan spattend of druipend vocht en zet geen met vocht gevulde vazen op het apparaat. Plaats evenmin kaarsen of andere hete voorwerpen op het apparaat.

2. Accu's en batterijen Lever uitgeputte batterijen en defecte accu's in op de daarvoor aangewezen plaats.

3. Wanneer u het apparaat installeert in een afgesloten boekenkast of rek, zorg dan voor voldoende ventilatie. Laat minimaal 20 cm aan de bovenzijde vrij en 10 cm aan de achterzijde. Laat aan de achterzijde van de plank boven het apparaat minimaal 10 cm open zodat de warmte kan ontsnappen.

4. Dit apparaat heeft geen netschakelaar. Om het geheel van het lichtnet te scheiden, dient de stekker uit het stopcontact te worden genomen.

5. De lichtnetadapter en het netsnoer zijn uitsluitend bedoeld voor gebruik binnenshuis.

6. Verplaats het apparaat nooit terwijl een ander apparaat zoals een iPod of een andere audiobron nog met het apparaat is verbonden.

7. Gebruik uitsluitend de bijgeleverde lichtnetadapter. Een accukabel voor gebruik in de auto (12V) is niet meegeleverd. Neem daarvoor contact op met uw geautoriseerde dealer.
