BRUKSANVISNING Porto docking speaker AUDIO PRO

Audio Pro ^® , Audio Pro logotypen, 'a' symbolen och ace-bass ^® är registrerade varumärken av Audio Pro AB, Sverige. Alla rättigheter reserverade. Audio Pro följer en policy om ständig produktutveckling. Specifikationer kan ändras utan föregående meddelande.

EmbracingSound™

EmbracingSound™ är en en-punkts stereohögtalartekologi gjord för både konsumenter och professionella. Lyssnaren upplever mer av inspelningen med högre upplösning och klarhet i ljudet än vad som tidigare varit möjligt. Tack vare den unika högtalarplaceringen och den geniala signalbehandlingen optimeras stereosignalen för att nå lyssnarens öron i stället för högtalarna. Luta dig tillbaks och upplev mer av din musik och du kommer hitta nya favoriter och kanske upptäcka nya genren som du inte tidigare lyssnat på. För ytterligare information se www.embracingsound.com.

Varumärket EmbracingSound™ ägs av Embracing Sound Experience AB. US Patent # 7,010,128 Patents pending.

"Made for iPod" logon indikerar att denna produkt har blivit designad speciellt för iPod. Tillverkaren certifierar att detta tillbehör har blivit gjord enligt de höga krav av kvalité och utförande som du förväntas av iPod och Apple. iPod kommer inte i en storlek eller form. "The Universal Dock" ger ett enkelt sätt att ansluta alla iPod med dock adapter. iPod passar i "The Universal Dock" genom användning av olika adap- trar, kallade Dock Adapters.

audio pro

Stödda iPod-modeller:

iPod nano (2 gen.) (2GB, 4GB, 8GB)

De fem inkluderade speciella Audio Pro iPod-dockorna har extra stabilitet, men du kan ansluta alla förekommande iPod originaldockor till Porto.

Byta fjärrkontrollens batteri

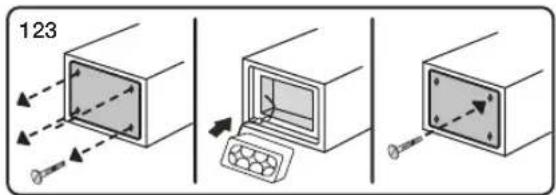

Byta uppladdningsbara batteriet i Porto

123

NOTERA:

När man ansluter det uppladdningsbara batteriet för första gången, tillåt minst 10 timmars laddning för optimal batterilivslängd.

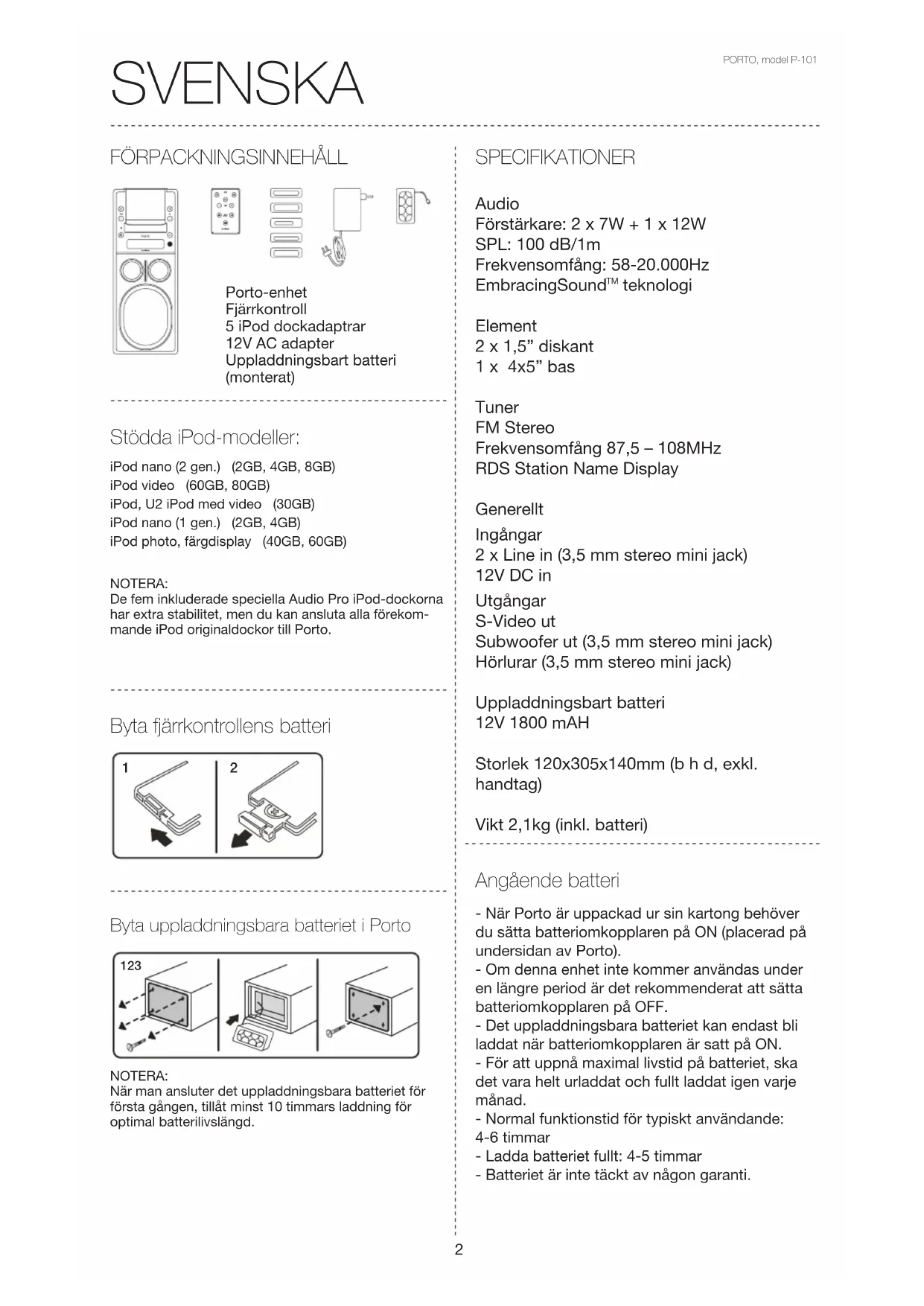

SPECIFICATIONER

Audio

Förstärkare: 2 x 7W + 1 x 12W

SPL: 100 dB/1m

Frekvensomfång: 58-20.000Hz

EmbracingSound™ teknologi

Element

2 x 1,5" diskant

1 x 4x5" bas

Tuner

FM Stereo

Frekvensomfång 87,5 – 108MHz

Uppladdningsbart batteri

12V 1800 mAH

Storlek 120x305x140mm (b h d, exkl.

handtag)

- När Porto är uppackad ur sin kartong behöver du sätta batteriomkopplaren på ON (placerad på undersidan av Porto).

- Om denna enhet inte kommer användas under en längre period är det rekommenderat att sätta batteriomkopplaren på OFF.

- Det uppladdningsbara batteriet kan endast bli laddat när batteriomkopplaren är satt på ON.

- För att uppnå maximal livstid på batteriet, ska det vara helt urladdat och fullt laddat igen varje månad.

- Normal funktionstid för typiskt användande: 4-6 timmar

- Ladda batteriet fullt: 4-5 timmar

- Batteriet är inte täckt av någon garanti.

FRAMSIDA

1. Tune up

Enkelt tryck ändras 0,05 MHz per gång.

Långt tryck söker upp nästa möjliga station.

2. Tune down

Enkelt tryck ändrar 0,05 MHz per gång.

Långt tryck söker upp nästa möjliga station.

3. LED status

Grönt blinkande ljus vid laddning, fast ljus vid full laddning

Rött blinkande ljus när batteriet är lågt, <10%.

System off: Grönt blinkande ljus vid laddning, fast ljus när batteriet är fulladdat

Rött blinkande ljus när batteriet är lågt, <10%.

(snabbare blinkning ju mindre batterikapacitet kvar)

4. Stand by

Stänger av eller på Porto.

5. iPod universaldocka

Du kan använda alla iPod adaptrar för att ansluta alla iPod modeller.

6. Volume up

Enkelt tryck ändrar volymen 1 steg åt gången.

Längre tryck ökar volymen snabbare.

7. Volume down

Enkelt tryck ändrar volymen 1 steg åt gången.

Längre tryck sänker volymen snabbare.

8. SRC

Val av ljudkälla, skifta mellan anslutna källor.

(iPod, FM-tuner, Line 1 och Line 2.)

9. Infraröd sensor för fjärrkontroll

10. Display

11. Akustisk avskiljare

Del av EmbracingSound™ teknologi.

12. Diskant

13. Bas

14. Batteriomkopplare (på batteriluckan)

Ställ omkopplaren i läge ON för att ladda eller använda det inbyggda batteriet.

Ställ omkopplaren i läge OFF om batterifunktionen inte skall användas.

BAKSIDA

1. FM antenn

Dra ut för att förbättra FM mottagning.

1. S-Video out

Anslut till din TV för att se filmer på skärmen.

1. Stereo/Mono omkopplare

Om FM-mottagningen är dålig, byt till Mono läge för att minska störningar.

1. Line in x 2

Anslut andra ljudkällor, så som CD-spelare, Mp3-spelare, PC etc.

1. Subwoofer out

Anslut subwoofer.

1. Hörlurar

2. 12V DC IN

Anslut extern AC växelström eller

DC 12V från en bil eller båt för att ladda Porto.

DC plug 2.1 mm.

FJÄRRKONTROLL

1. Av/på

Tryck för att stänga av ljudet. Tryck igen för att sätta på ljudet.

1. SRC

Val av ljudkälla, skifta mellan inkopplade källor (iPod, FMturner, Line 1 och 2).

1. Volume down

Enkelt tryck ändrar volymen 1 steg åt gången. Längre tryck sänker volymen snabbare.

1. Volume up

Enkelt tryck ändrar volymen 1 steg åt gången. Längre tryck ökar volymen snabbare.

1. Sökning tidigare/ner

I iPod-läge, byta till tidigare spår.

I FM-läge, söka neråt på skalan.

1. Sökning nästa/upp

I iPod-läge, byta till nästa spår.

I FM-läge, söka uppåt på skalan.

1. Play/pause

Play eller pause i iPod läge.

Den pilförsedda blixtsymbolen i en liksidig triangel är avsedd att varna användaren för förekomsten av oisoleraad "farlig spänning" innanför produktens hölje. Spänningen kan vara så hög att människor riskerar att utsättas för elektriska stötar.

Utropstecknet i en liksidig triangel är avsett att uppmärksamma användaren på att det finns viktiga instruktioner för bruk och underhåll (service) i det referensmaterial som medföljer utrustningen.

WARNING:

FÖR ATT MINSKA RISKEN FÖR BRAND ELLER ELEKTRISK STÖT, UTSÄTT INTE PRODUKTEN FÖR REGN ELLER FUKT.

OBSERVERA:

FÖR ATT MINSKA RISKEN FÖR ELEKTRISKA STÖTAR SKA DU EJ AVLÄGSNA ENHETENS HÖLJE ELLER DEN BAKRE PANELEN. UTRUST- NINGEN INNEHÄLLER INGA KOMPONENTER SOM KAN REPARERAS AV ANVÄNDAREN. ALL SERVICE SKA UTFÖRAS AV SÄRSKILT UTBILD- AD PERSONAL.

Viktiga säkerhetsföreskrifter

1. Läs igenom dessa anvisningar.

2. Spara dessa anvisningar.

3. Respektera samtliga varningar.

4. Följ samtliga anvisningar.

5. Använd ej produkten i närheten av vatten.

6. Rengör endast med torr trasa.

7. Blockera ej ventilationsöppningarna. Följ tillverkarens anvisningar när du installerar produkten.

8. Installera ej produkten nära värmekällor såsom element, varmluftsutsläpp, spisar eller annan värmealstrande utrustning (t ex förstärkare).

9. Skydda nätsladden från tramp- och klämskador, i synnerhet vid anslutningen till stickkontakten, vid grenuttag och där sladden är fäst i produkten.

10. Använd endast den extrautrustning och de tillbehör som tillverkaren rekommenderar.

11. Drag ur produktens nätkontakt vid åskväder eller då produkten ej används under längre tid.

12. All service ska utföras av särskilt utbildad servicepersonal. Service erfordras då produkten har utsatts för skada. Exempel är skador på nätsladden eller dess kontakt, att vätska spillts eller främmande föremål kommit in i produkten, att produkten utsatts för regn eller fukt, att den inte fungerar normalt eller att den har tappats.

13. Skador som erfordrar service

Drag ut produktens nätkontakt ur vägguttaget och låt särskilt utbildad servicepersonal ombesörja service då något av följande inträffar:

A. Om nätsladden eller dess kontakt skadats,

B. Om vätska spillts eller främmande föremål kommit in i produkten,

C. Om produkten utsätts för regn eller vatten,

D. Om produkten ej fungerar normalt då den används enligt bruksanvisningen. Justera enbart med de reglage som omfattas av bruksanvisningen. Felaktig justering med andra reglage kan orsaka skador som ofta fordrar omfattande arbete av särskilt utbildad reparatör för att få utrustningen att fungera normalt igen, E. Om produkten har tappats eller skadats på något sätt, samt F. Om produkten prestanda förändras påtagligt detta indikera behov av service.

1. Införande av föremål och vätska Inga som helst föremål får införas i produkten genom dess öppningar, eftersom de kan komma i beröring med komponenter som står under farlig spänning eller orsaka kortslutning, vilket kan vålla brand eller elektrisk stöt. Produkten får ej utsättas för vätskedropp eller stänk. Inga vätskefyllda föremål som t ex blomvaser får ställas på utrustningen. Placera ej stearinljus eller andra brinnande föremål på produkten.

2. Batterier

Visa alltid miljöhänsyn och följ lokala bestämmelser vid avfallshantering av batterier.

1. Se till att det finns tillräcklig ventilation om du installerar produkten i kringbyggda utrymmen, exempelvis bokhyllor eller rack. Lämna ett avständ på 20 cm över och på ömse sidor om produkten och 10 cm bakom den. Bakkanten av hyllplan eller skiva som ligger närmast ovanför produkten ska dras fram så att det uppstår en glipa på cirka 10 cm till den bakre plattan eller väggen. På så vis bildas en utsugsliknande kanal där uppvärmd luft kan strömma upp.

2. Denna produkt har ingen huvud strömbrytare. För att koppla ur produkten från huvud strömbrytaren, måste elsladden vara urkopplad.

3. Transformatorn och elsladden för denna produkt är endast avsedd för inomhusbruk.

4. Flytta inte produkten om en annan produkt, så som iPod eller annan ljudutrustning, är inkopplad.

5. Använd endast den medföljande A/C-adaptern.

En D/C sladd (ansluta 12V i bilen) är inte ett inkluderat tillbehör. Kontakta din lokala auktoriserade handlare.
