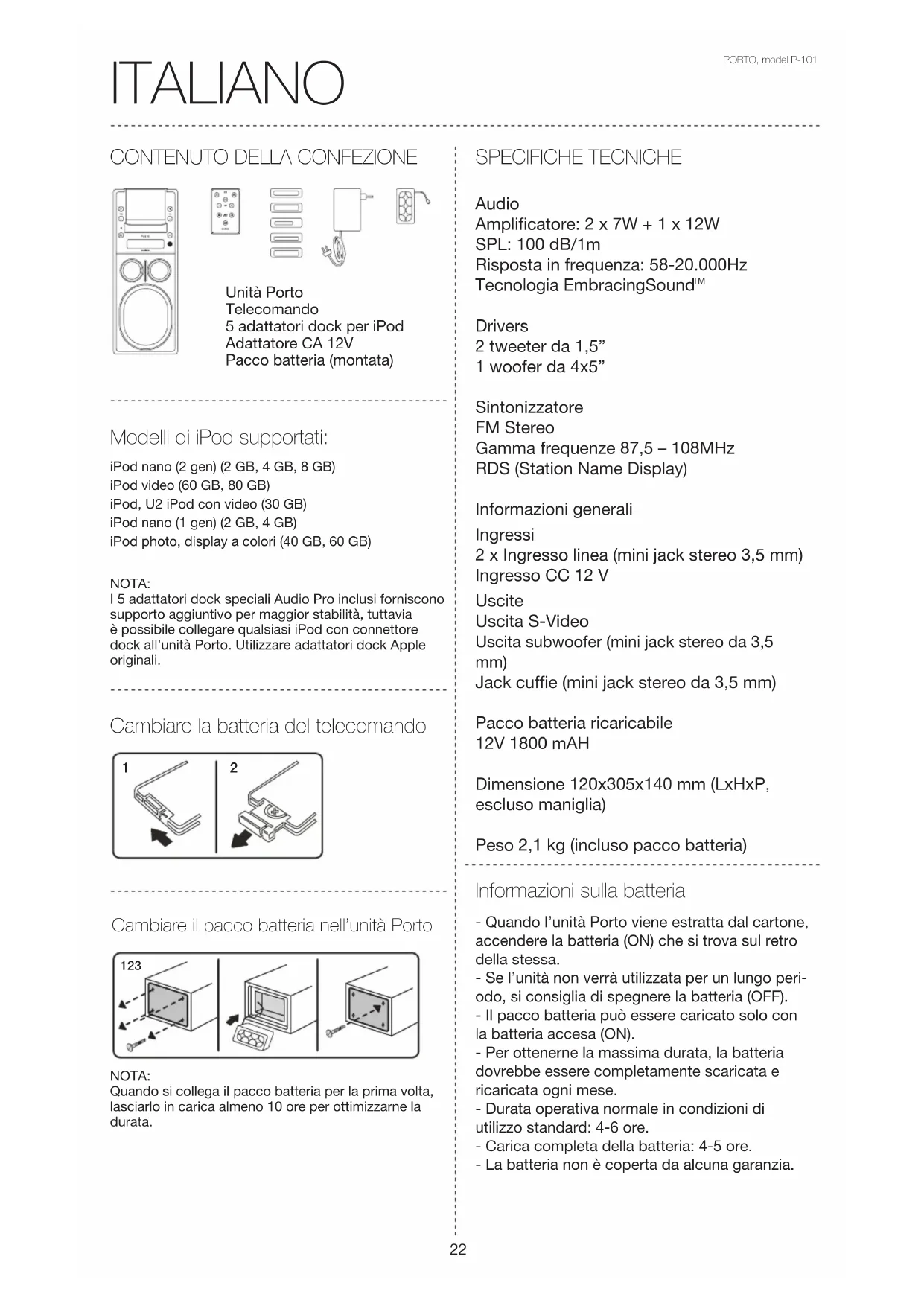

MANUALE UTENTE Porto docking speaker AUDIO PRO

CONTENUTO DELLA CONFEZIONE

Unità Porto
Telecomando
5 adattatori dock per iPod
Adattatore CA 12V
Pacco batteria (montata)

Modelli di iPod supportati:

iPod nano (2 gen) (2 GB, 4 GB, 8 GB)

iPod video (60 GB, 80 GB)

iPod, U2 iPod con video (30 GB)

iPod nano (1 gen) (2 GB, 4 GB)

iPod photo, display a colori (40 GB, 60 GB)

NOTA:

I 5 adattatori dock speciali Audio Pro inclusi forniscono supporto aggiuntivo per maggior stabilità, tuttavia è possibile collegare qualsiasi iPod con connettore dock all'unità Porto. Utilizzare adattatori dock Apple originali.

Cambiare la batteria del telecomando

1 2

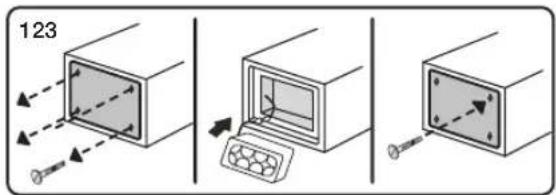

Cambiare il pacco batteria nell'unità Porto

123

NOTA:

Quando si collega il pacco batteria per la prima volta, lasciarlo in carica almeno 10 ore per ottimizzarne la durata.

SPECIFICHE TECNICHE

Audio

Amplificatore: 2 x 7W + 1 x 12W

SPL: 100 dB/1m

Risposta in frequenza: 58-20.000Hz

Tecnologia EmbracingSound™

Drivers

2 tweeter da 1,5"

1 woofer da 4x5"

Sintonizzatore

FM Stereo

Gamma frequenze 87,5 - 108MHz

Informazioni generali

Ingressi

2 x Ingresso linea (mini jack stereo 3,5 mm)

Ingresso CC 12 V

Uscite

Uscita S-Video

Uscita subwoofer (mini jack stereo da 3,5 mm)

Jack cuffie (mini jack stereo da 3,5 mm)

Pacco batteria ricaricabile

12V 1800 mAH

Dimensione 120x305x140 mm (LxHxP, escluso maniglia)

Peso 2,1 kg (incluso pacco batteria)

Informazioni sulla batteria

- Quando l'unità Porto viene estratta dal cartone, accendere la batteria (ON) che si trova sul retro della stessa.

- Se l'unità non verrà utilizzata per un lungo periodo, si consiglia di spegnere la batteria (OFF).

- Il pacco batteria può essere caricato solo con la batteria accesa (ON).

- Per ottenerne la massima durata, la batteria dovrebbe essere completamente scaricata e ricaricata ogni mese.

- Durata operativa normale in condizioni di utilizzo standard: 4-6 ore.

- Carica completa della batteria: 4-5 ore.

- La batteria non è coperta da alcuna garanzia.

ANTERIORE

1. Sintonizzazione su

Una singola pressione sposta la sintonizzazione di 0,05 MHz alla volta.

Una pressione prolungata avvia la scansione rapida verso l'alto fino alla successiva stazione disponibile.

2. Sintonizzazione giù

Una singola pressione sposta la sintonizzazione di 0,05 MHz alla volta.

Una pressione prolungata avvia la scansione rapida verso il basso fino alla successiva stazione disponibile.

3. Stato del LED

Luce verde lampeggiante durante la ricarica, fissa a ricarica completata

Luce rossa lampeggiante quando la batteria è scarica, <10%.

Sistema spento: Luce verde lampeggiante durante la ricarica, fissa a ricarica completata

Luce rossa lampeggiante quando la batteria è scarica, <10%.

(Il lampeggiamento più veloce indica una riduzione della capacità rimanente della batteria)

4. Stand by

Accende e spegne l'unità Porto.

5. iPod universal dock

È possibile utilizzare qualsiasi adattatore per iPod per collegare qualsiasi modello di iPod.

6. Volume su

Una singola pressione aumenta il volume di 1 incremento alla volta.

Una pressione prolungata aumenta il volume più rapidamente.

7. Volume giù

Una singola pressione diminuisce il volume di 1 decremento alla volta.

Una pressione prolungata diminuisce il volume più rapidamente.

8. SRC

Sezione sorgente, alterna tre le sorgenti collegate.

(iPod, Sintonizzatore FM, Linea 1 e Linea 2)

9. Sensore a infrarossi per telecomando

10. Display

11. Separatore acustico

Parte della tecnologia EmbracingSound™.

12. Tweeters

13. Woofer

14. Interruttore batteria (sul coperchio del vano batteria)

Spostare l'interruttore su ON per caricare o utilizzare la batteria interna.

Spostare l'interruttore su OFF quando la batteria interna non viene utilizzata.

RETRO

1. Antenna FM

Estrarre l'antenna per migliorare la ricezione FM.

1. Uscita S-Video

Collegare questa uscita al televisore per la visione dei film.

1. Commutatore Stereo/Mono

Se la ricezione FM è insufficiente, commutare su Mono per ridurre il disturbo.

4.2 Ingressi linea

Collegare a questi ingressi altre sorgenti sonore, come un lettore CD, un lettore Mp3, un PC, ecc.

1. Uscita subwoofer

Collegare questa uscita a un subwoofer alimentato.

1. Cuffie

2. Ingresso CC 12V

DC plug 2.1 mm.

Collegare a questo ingresso l'alimentatore CA esterno oppure l'alimentatore CC a 12V dell'auto o dell'imbarcazione per caricare l'unità Porto. DC 12V from car or boat to charge Porto.

TELECOMANDO

1. On/off

Accende e spegne l'unità Porto.

1. Silenziamento (Mute)

Premere per disattivare l'audio. Premere nuovamente per riattivarlo.

1. SRC

Sezione sorgente, alterna tre le sorgenti collegate (iPod, Sintonizzatore FM, Linea 1 e Linea 2).

1. Volume giù

Una singola pressione diminuisce il volume di 1 decremento alla volta. Una pressione prolungata diminuisce il volume più rapidamente.

1. Volume su

Una singola pressione aumenta il volume di 1 incremento alla volta. Una pressione prolungata aumenta il volume più rapidamente.

1. Traccia precedente/sintonizzazione giù.

Se in modalità iPod, passa alla traccia precedente.

Se in modalità FM, passa alla sintonizzazione successiva in basso.

1. Traccia successiva/sintonizzazione su.

Se in modalità iPod, passa alla traccia successiva.

Se in modalità FM, passa alla sintonizzazione successiva in alto.

1. Riproduci/pausa

Avvia la riproduzione o la sospende temporaneamente (pausa) se in modalità iPod.

La spia lampeggiante con la i freccia all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di "tensione pericolosa" non isolata all'interno della scatola del prodotto che può essere di sufficiente grandezza da costituire un rischio di scossa elettrica per le persone.

Il punto esclamativo all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di importanti istruzioni d'uso e di manutenzione (assistenza) nella letteratura che accompagna l'apparecchio.

AVVERTENZA:

PER RIDURRE IL RISCHIO DI INCENDIO O DI SCOSSA ELETTRICA, NON ESPORRE L'APPARECCHIO A PIOGGIA O UMIDITÀ.

ATTENZIONE:

PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON RIMUOVERE IL COPERCHIO (O IL RETRO). L'APPARECCHIO NON CONTIENE PARTI CHE POSSONO ESSERE RIPARATE DALL'UTENTE. PER L'ASSISTENZA RIVOLGERSI A PERSONALE QUALIFICATO.

Istruzioni importanti per un uso sicuro

1. Leggere le istruzioni.

2. Conservare le istruzioni.

3. Attenersi alle avvertenze.

4. Seguire le istruzioni.

5. Non utilizzare l'apparecchio in prossimità dell'acqua.

6. Pulire solo con un panno asciutto.

7. Non bloccare alcuna apertura di ventilazione. Installare l'apparecchio in conformità alle istruzioni del produttore.

8. Non installare l'apparecchio in prossimità di fonti di calore, come radiatori, diffusori di aria calda, stufe o altri apparecchi (amplificatori inclusi) che producono calore.

9. Proteggere il cavo di alimentazione in modo che non venga calpestato o compresso soprattutto a livello delle spine, delle prese di corrente e del punto in cui esce dall'apparecchio.

10. Utilizzare solo accessori specificati dal produttore.

11. Scollegare l'apparecchio durante tempeste di fulmini oppure quando non viene utilizzato per lunghi periodi di tempo.

12. Per tutte le operazioni di assistenza, rivolgersi a personale qualificato. È necessario ricorre all'assistenza se l'apparecchio è stato in qualche modo danneggiato, ad esempio quando il cavo di alimentazione o la spina sono stati danneggiati, se è stato versato del liquido sull'apparecchio oppure sono caduti oggetti al suo interno, se l'apparecchio è stato esposto a pioggia o umidità, se non funziona normalmente oppure se è stato fatto cadere.

13. Danni che richiedono il ricorso all'assistenza Scollegare l'apparecchio dalla presa a parete e rivolgersi per l'assistenza a personale qualificato nelle tre condizioni seguenti:

A. Il cavo di alimentazione o la spina sono stati danneggiati,

B. È stato versato del liquido sull'apparecchio oppure sono caduti degli oggetti al suo interno,

C. L'apparecchio è rimasto esposto a pioggia o acqua,

D. L'apparecchio non funziona normalmente quando si seguono le istruzioni d'uso. Regolare solamente quei comandi che sono trattati nelle istruzioni d'uso poiché una regolazione inesatta di altri comandi può danneggiare l'apparecchio e il ripristino del suo normale funzionamento può richiedere spesso ulteriore lavoro da parte di un tecnico qualificato,

E. L'apparecchio è stato fatto cadere o è stato in qualche modo danneggiato

F. L'apparecchio mostra un cambiamento evidente nelle prestazioni che indica la necessità di assistenza.

1. Introduzione di oggetti e liquidi nell'apparecchio Non introdurre mai alcun oggetto all'interno dell'apparecchio attraverso le aperture in quanto può venire a contatto con punti di tensione pericolosa o tratti di cortocircuito generando un incendio o una scossa elettrica. L'apparecchio non deve essere esposto a gocciolamenti o schizzi e non appoggiare sopra di esso oggetti pieni di liquidi, come ad esempio vasi. Non appoggiarvi candele né altri oggetti in combustione.

2. Batterie

Considerare sempre le implicazioni ambientali e attenersi alle normative locali per lo smaltimento delle batterie.

1. Se si installa l'apparecchio all'interno di un'altra struttura, come ad esempio una libreria o un rack, assicurarsi che la ventilazione sia adeguata. Lasciare 20 cm di spazio libero sopra e a fianco dell'apparecchio e 10 cm sul retro. Il bordo posteriore della libreria o dello scaffale sopra l'apparecchio devono distare 10 cm dal pannello o parete posteriore, creando un'intercapedine che consenta la fuga dell'aria calda.

2. Questo dispositivo non dispone di un interruttore principale. Per scollegarlo dall'alimentazione di rete occorre staccare il cavo di alimentazione.

3. L'alimentatore e il cavo di alimentazione di questo apparecchio sono intesi per essere utilizzati solo in locali coperti.

4. Non spostare l'apparecchio se c'è un altro dispositivo collegato, come ad esempio un iPod o qualsiasi altro dispositivo audio.

5. Utilizzare solo l'adattatore C/A incluso.

Il cavo C/C (per il collegamento a 12V nell'auto) non è incluso. Rivolgersi al rivenditore locale autorizzato.

Audio Pro ^® , il logo Audio Pro, il simbolo 'a' e ace-bass ^® sono marchi registrati di Audio Pro AB, Sweden. Tutti i diritti riservati. Audio Pro persegue una politica di continuo sviluppo. Le specifiche possono essere modificate senza preavviso.

EmbracingSound™

EmbracingSound™ è la tecnologia per diffusori single-point che si rivolge a clienti e professionisti desiderosi di ascoltare una registrazione con una risoluzione e una nitidezza fino ad ora sconosciute. Grazie alla disposizione unica dei diffusori e a un'elaborazione particolare del segnale, il segnale stereo viene ottimizzato in funzione dell'ascoltatore e non dei diffusori. Sedetevi e ascoltate la vostra musica con nuova profondità e chissà, forse scoprirete nuove passioni ed esplorerete generi de tutto sconosciuti. Per ulteriori informazioni, visitate il sito www.embracingsound.com.

Il marchio EmbracingSound" è proprietà di Embracing Sound Experience AB. Brevetto USA n. 7,010,128 e in attesa di brevetti.

Il logo "Made for iPod" indica che questo prodotto è stato progettato appositamente per l'iPod. Il produttore certifica che questo accessorio è stato fabbricato in conformità agli standard elevati di qualità e prestazioni che caratterizzano iPod e Apple. L'iPod è disponibile in diverse dimensioni o forme. Lo Universal Dock consente di collegare in modo semplice ed elegante qualsiasi iPod dotato di connettore dock all'accessorio per iPod. L'iPod può essere inserito nello Universal Dock mediante l'uso di inserti intercambiabili denominati adattatori dock.
