Addon Sub - Altoparlante AUDIO PRO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer attivo con reflex e DSP
Marca	Audio Pro
Modello	Addon Sub
Dimensioni (AxLxP)	275 x 295 x 295 mm
Alimentazione	230 V ~, adattatore di rete incluso
Amplificatore	150 W digitale Classe D
Altoparlante	Woofer 8" (20,3 cm) lunga escursione
Gamma di frequenze	35 - 130 Hz
Fase regolabile	0 a 180 gradi
Frequenza di taglio	50 - 130 Hz
Ingressi audio	LFE e ingresso linea RCA
Modalità di alimentazione	ON, AUTO (rilevamento segnale), OFF
Indicatore luminoso	Verde (acceso), Rosso (standby)
Temperatura di funzionamento	da 5°C a 40°C
Umidità di funzionamento	dal 30% al 90% senza condensa
Cavo di alimentazione incluso	Sì
Cavo RCA incluso	Sì
Utilizzo	Solo per interni
Sicurezza	Non esporre a pioggia né a umidità; non aprire
Manutenzione	Pulire con un panno asciutto
Spazio di ventilazione	Minimo 10 cm intorno, 20 cm sopra e sui lati
Contenuto della confezione	Subwoofer, cavo di alimentazione, cavo RCA

Domande frequenti - Addon Sub AUDIO PRO

Come collegare il subwoofer Addon Sub al mio sistema stereo?

Utilizzare il cavo RCA fornito. Collegarlo all'uscita sub del vostro stereo o ricevitore, quindi all'ingresso LINE IN (destra, rosso) del subwoofer. Se il vostro ricevitore dispone di un'uscita LFE, utilizzare l'ingresso LFE affinché il ricevitore gestisca il crossover.

Qual è la differenza tra le modalità ON, AUTO e OFF?

In modalità ON, il subwoofer rimane acceso permanentemente. In modalità AUTO, si accende automaticamente quando viene rilevato un segnale audio e passa in standby dopo alcuni minuti senza segnale. In modalità OFF, è completamente spento.

Come regolare la fase del subwoofer?

La fase può essere regolata su 0° o 180° tramite l'interruttore situato sul retro. Una fase invertita può migliorare i bassi in base alla posizione del subwoofer nella stanza. Provare entrambe le impostazioni e ascoltare per determinare quale dà il miglior risultato.

A cosa serve la regolazione della frequenza di taglio (crossover)?

La regolazione della frequenza di taglio (50-130 Hz) determina la frequenza a partire dalla quale il subwoofer subentra agli altoparlanti principali. Regolarla per ottenere una transizione armoniosa tra i bassi del subwoofer e i medi degli altoparlanti.

Cosa fare se l'indicatore luminoso rimane rosso?

Un indicatore rosso indica che il subwoofer è in modalità standby. Passa automaticamente al verde quando viene rilevato un segnale in modalità AUTO. Se siete in modalità ON e l'indicatore è rosso, controllare il cavo di alimentazione e che l'interruttore sia su ON.

Posso utilizzare il subwoofer con un ricevitore home theater?

Sì, collegare l'uscita LFE del vostro ricevitore all'ingresso LFE del subwoofer. In questo caso, la frequenza di taglio è gestita dal ricevitore e la regolazione del crossover del subwoofer è disattivata.

Come pulire il subwoofer?

Utilizzare un panno asciutto e morbido per pulire il cabinet. Non utilizzare mai prodotti liquidi o abrasivi. Non versare liquidi sull'apparecchio.

Il mio subwoofer non si accende. Cosa controllare?

Controllare che il cavo di alimentazione sia correttamente collegato e che la presa a muro funzioni. Assicurarsi che l'interruttore posteriore sia su ON o AUTO. Se il problema persiste, contattare personale qualificato.

Qual è la potenza dell'amplificatore?

L'amplificatore integrato eroga 150 watt in classe D, offrendo potenza sufficiente per bassi profondi e dinamici.

Posso impilare oggetti sul subwoofer?

No, non posizionare alcun oggetto sul subwoofer, in particolare oggetti pieni di liquido o fonti di calore. Non bloccare le aperture di ventilazione per evitare il surriscaldamento.

MANUALE UTENTE Addon Sub AUDIO PRO

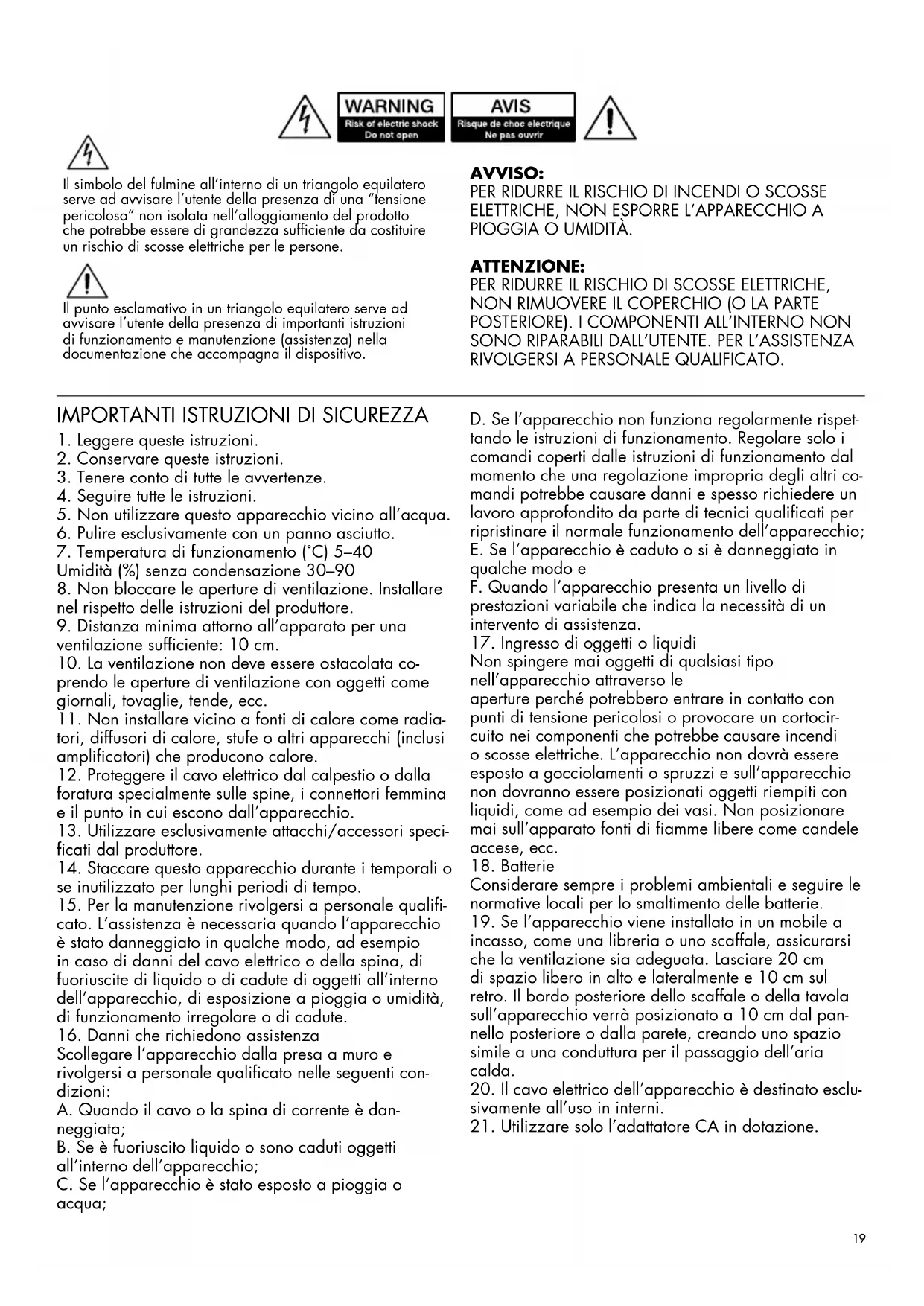

Il simbolo del fulmine all'interno di un triangolo equilatero serve ad avvisare l'utente della presenza di una "tensione pericolosa" non isolata nell'alloggiamo del prodotto che potrebbe essere di grandezza sufficiente da costituire un rischio di scosse elettriche per le persone.

Il punto esclamativo in un triangolo equilatero serve ad avvisare l'utente della presenza di importanti istruzioni di funzionamento e manutenzione (assistenza) nella documentazione che accompaniesa il dispositorio.

AVVISO:

PER RIDURRE IL RISCHIO DI INCENDI O SCOSSE ELETTRICHE, NON ESPORRE L'APPARECCHIO A PIOGGIA O UMIDITA.

ATTENZIONE:

PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O LA PARTE POSTERiore). I COMPONENTI ALL'INTERNO NON SONO RIPARABILI DALL'UTENTE. PER L'ASSISTENZA RIVOLGERSI A PERSONALE QUALIFICATO.

IMPORTANT ISTRUZIONI DI SICUREZZA

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Tenere conto di tutte le avvertenze.

4.Seguire toutes leistruzioni.

1. Nonutilizzarequestoapparecchiovicinoall'acqua.

2. Pulire esclusivamente con un panno asciutto.

3. Temperatura di funzionamento (^ircC) 5-40 Umidità (%) alla condensazione 30-90

4. Non bloccare le aperture di ventilazione. Installare nel rispetto delle istruzioni del produttore.

5. Distanza minima attorno all'apparato per una ventilazione sufficiente: 10 cm.

6. La ventilazione non deve essere ostacolata coprendero le aperture di ventilazione con oggetti come giornali, tovaglie, tende, ecc.

7. Non installare vicino a fonti di calorie come radiatori, diffusori di calorie, stufe o altri apparetti (inclusi amplificatori) che producono calorie.

8. Proteggere il cavo elettrico dal calpestio o alla foratura specialmente sulle spine, i connettori femmina e il punto in cui escono dall'apparecchio.

9. Utilizzare esclusivamente attacchi/accessori specifici dal produttore.

10. Staccare quello apparecchio durante i temporali o se inutilizzato per lunghi periodi di tempo.

11. Per la manutenzione rivolgersi a personale qualificato. L'assistenza è necessaria quando l'apparecchio è stato danneggiato in quale modo, ad esempio in caso di danni del cavo elettrico o della spina, di fuoriuscite di liquido o di cadute di oggetti all'interno dell'apparecchio, di esposizione a pioggia o umidità, di funzionamento irregularo o di cadute.

12. Danni che richiedono assistenza
    Scollegare l'apparecchio alla presa a muro e rivolgersi a personale qualificato nelle seguenti condizioni:

A. Quando il cavo o la spina di corrente è daneggiata;

B. Se è fuoriuscito liquido o sono caduti oggetti all'interno dell'apparecchio;

C. Se l'apparecchio è stato esesto a pioggia o acqua;

D. Se l'apparecchio non funziona regolarmente rispettoando le istruzioni di funzionamento. Regolare solo i comandi coperti dalles istruzioni di funzionamento dal momento che una regolazione impropria degli altri comandi potrebbe causare danni e spesso richiedere un lavoro approfondito da parte di tecnici qualiati per ripristinare il normale funzionamento dell'apparecchio;

E. Se l'apparecchio è caduto o si è danneggiato in quale modo e

F. Quando l'apparecchio presenta un livello di prestazioni variabile che indica la necessità di un intervento di assistenza.

1. Ingresso di oggetti o liquidi
   Non spingere mai oggetti di qualsiasi tipo nell'apparecchioattraverso le
   aperture perché potrebbero entrare in contatto con
   punti di tensione pericolosi o provocare un cortocircuito nei componenti che potrebbe causare incendi
   o scosse elettriche. L'apparecchio non dovrè assere esesto a gocciolamenti o spruzzi e sull'apparecchio non dovranno essere posizionati oggetti riempiti con
   liquidi, come ad esempio dei vasi. Non posizionare mai sull'apparato fonti di fiamme libere come candele accese, ecc.

2. Batterie Considerare sempre i problemi ambientali e seguire le normative locali per lo smaltimento delle batterie.

3. Se l'apparecchio viene installato in un mobile a incasso, come una libreria o uno scaffale, assicurarsi che la ventilazione sia adeguata. Lasciare 20 cm di spazio libero in alto e lateralmente e 10 cm sul retro. Il bordo posteriori dello scaffale o della tavola sull'apparecchio verrà posizionato a 10 cm dal pannello posteriore o alla parete, creando uno spazio simile a una conduttura per il passaggio dell'aria calda.

4. Il cavo elettrico dell'apparecchio è destinato escludamente all'uso in interni.

5. Utilizzare solo l'adattatore CA in dotazione.

NELLA CONFEZIONE

1XSUBWOOFERADDON
1 X CAVO DI ALIMENTAZIONE
1X CAVORCA

CARATTERISTICHE TECNICHE

Tip:

Amplificatore: 150W digital Class D

Woofer: 8"longthrow

Intervallo di frequenza: 35 - 130Hz

Fase: 0-180 gradi

Frequenza di crossover variabile: 50 - 130Hz

Ingressi: LFE + RCA

Dimensioni A: 275 mm L: 295 mm P: 295 mm

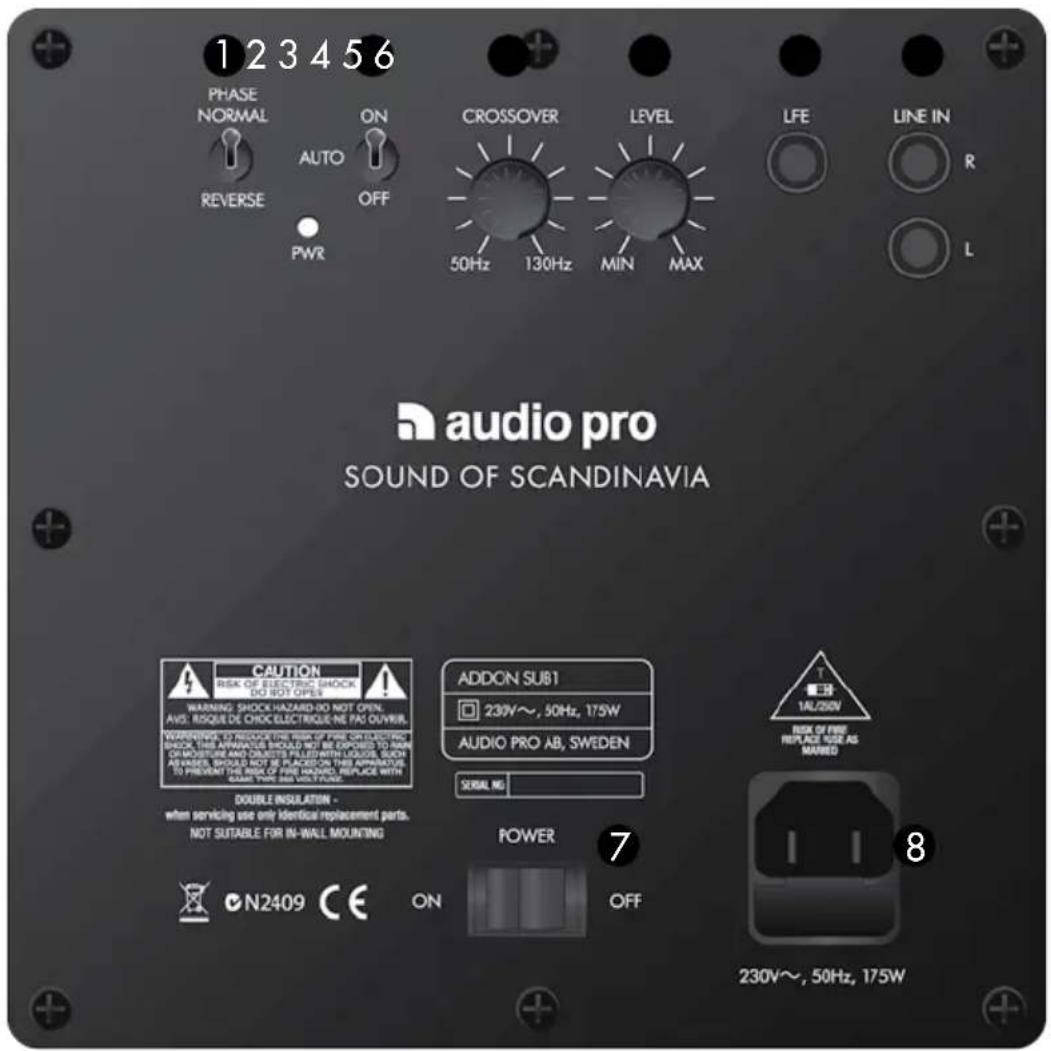

PANNELLO POSTERIORE

1. Impostare la fase su 0-180 gradi.
2. Interruftore ON/AUTO/OFF
3. Crossover, regolare la frequenza di crossover superiore.

4. Livello, regolare il volume del subwoofer.

5. Ingrasso LFE.

6. Ingresso LINE IN.
7. Interruftore principale, ON/OFF.
   8.Presa di alimentazione,230V

cOlegamentO del suBwOOfer addOn

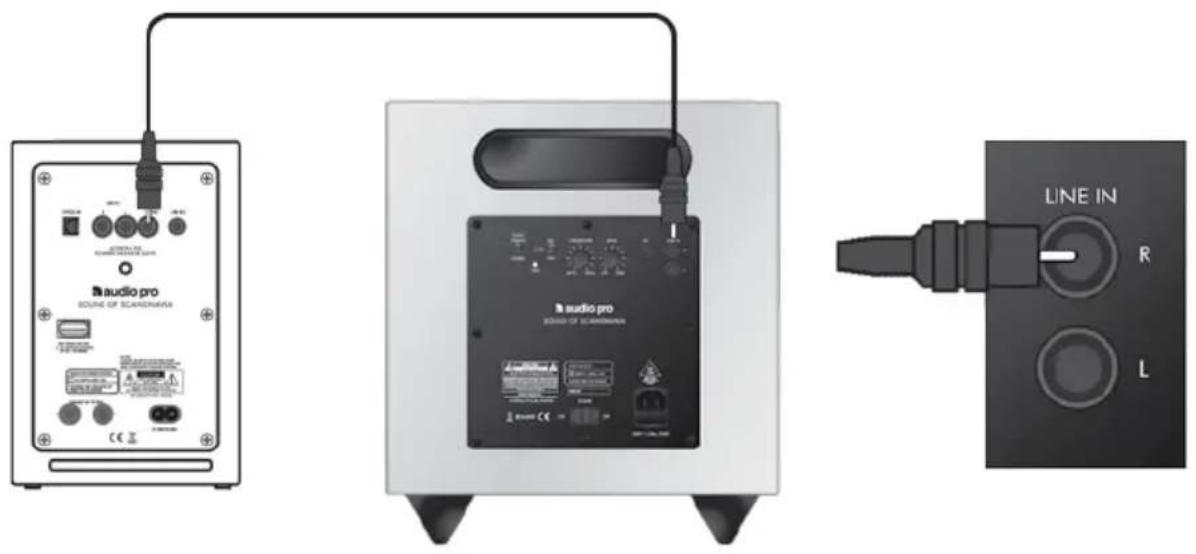

Collegare il cavo RCA fornito all'uscita subwoofer nel diffusore Addon (o a un altro diffusore con uscita subwoofer), quindi collegarlo all'ingresso RCA RIGHT (ingresso R, di colore rosso).

Regolare livello e crossover nel subwoofer Addon a seconda delle proprie preferenze e dell'ambiente.

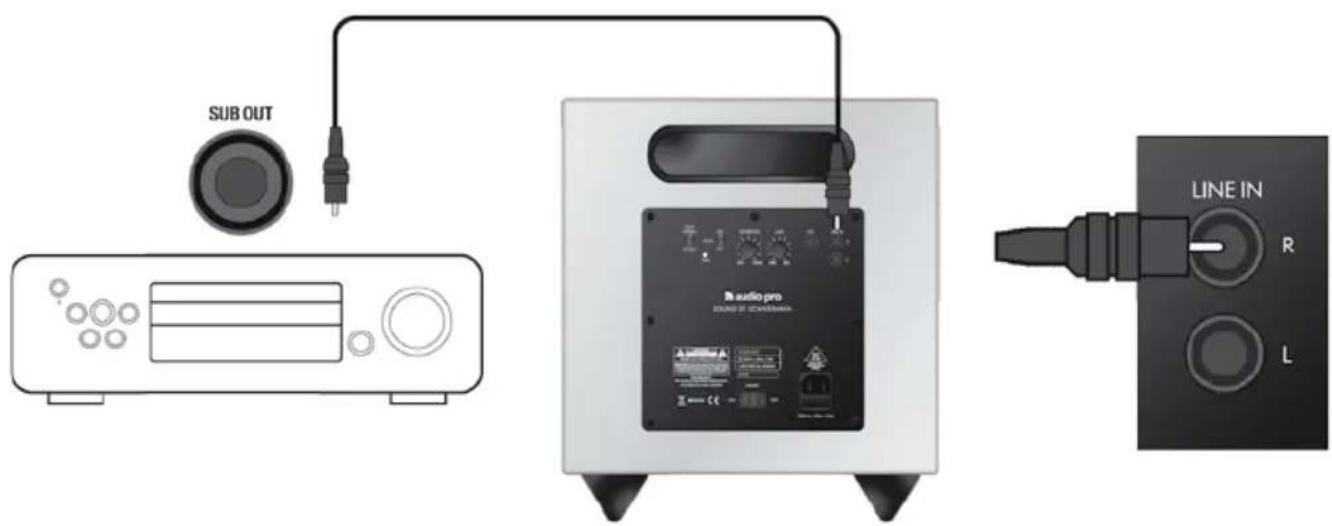

Collegare il cavo RCA fornito all'uscita subwoofer nelle stereo/ricevitore, quindi collegarlo all'ingresso RCA RIGHT (ingresso R, di colore rosso). Regolare livello e crossover nel subwoofer Addon a seconda delle proprie preferenze e dell'ambiente.

NOTA:

Utilizzare l'ingresso LFE se si desidera utilizzato il ricevitore dell'Home

Theater per regolare la frequenza di crossover del subwoofer Addon.

caratteristiche

FASE, NORMALE O INVERSA

La fase inversa (0 o 180 gradi) è utile quando si posizione il subwoofer in una stanza diversa. Provare a cancellare fase se i bassi sono molto percettibili.

ON - AUTO - OFF

ON - Il subwoofer è sempre acceso.

AUTO - Il subwoofer si avvia automaticamente quando riceve il segnale audio.

OFF - Il subwoofer è impostato su OFF.

CROSSOVER

Regolare la frequenza di crossover superiore tra 50 e 130Hz Adattare la frequenza ai diffusori.

LIVELLO

Regalore il livello di volume del subwoofer.

INGRESSO LFE

Collegare all'ingresso LFE se si desidera che sua il ricevitore dell'Home Theater a gestire la frequenza di crossover superiore. La regolazione del crossover nel subwoofer è disattivata.

SPIA LED

Il LED è di colore verde se il subwoofer è su ON, rosso se è in standby.
