Addon Sub - Kaiutin AUDIO PRO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Aktiivinen subwoofer, jossa reflex ja DSP
Merkki	Audio Pro
Malli	Addon Sub
Mitat (KxLxS)	275 x 295 x 295 mm
Virtalähde	230 V ~, verkkolaite mukana
Vahvistin	150 W digitaalinen D-luokka
Kaiutin	Woofer 8" (20,3 cm) pitkä iskuliike
Taajuusalue	35 - 130 Hz
Säädettävä vaihe	0 - 180 astetta
Rajataajuus	50 - 130 Hz
Audiotulot	LFE ja RCA-linjasisääntulo
Virtatilat	PÄÄLLÄ, AUTO (signaalintunnistus), POIS
Merkkivalo	Vihreä (päällä), Punainen (valmiustila)
Käyttölämpötila	5°C - 40°C
Käyttökosteus	30% - 90% ilman kondenssia
Virtajohto mukana	Kyllä
RCA-kaapeli mukana	Kyllä
Käyttö	Vain sisäkäyttöön
Turvallisuus	Ei saa altistaa sateelle tai kosteudelle; älä avaa
Huolto	Puhdista kuivalla liinalla
Ilmanvaihtotila	Vähintään 10 cm ympärillä, 20 cm yläpuolella ja sivuilla
Pakkauksen sisältö	Subwoofer, virtajohto, RCA-kaapeli

Usein kysytyt kysymykset - Addon Sub AUDIO PRO

Kuinka yhdistän Addon Sub -subwooferin stereojärjestelmääni?

Käytä mukana toimitettua RCA-kaapelia. Liitä se stereon tai vastaanottimen sub-lähtöön ja sitten subwooferin LINE IN -sisääntuloon (oikea, punainen). Jos vastaanottimessasi on LFE-lähtö, käytä LFE-sisääntuloa, jotta vastaanotin hallitsee jakosuodatinta.

Mikä on ero tilojen PÄÄLLÄ, AUTO ja POIS välillä?

Tilassa PÄÄLLÄ subwoofer pysyy jatkuvasti päällä. Tilassa AUTO se käynnistyy automaattisesti, kun audiosignaali havaitaan, ja siirtyy valmiustilaan muutaman minuutin kuluttua ilman signaalia. Tilassa POIS se on kokonaan sammutettu.

Kuinka säädän subwooferin vaihetta?

Vaihe voidaan säätää 0° tai 180° takana olevan kytkimen avulla. Käänteinen vaihe voi parantaa bassotoistoa subwooferin sijainnista riippuen. Kokeile molempia asetuksia ja kuuntele, kumpi antaa paremman tuloksen.

Mihin rajataajuuden (crossover) säätöä käytetään?

Rajataajuuden säätö (50-130 Hz) määrittää taajuuden, josta alkaen subwoofer ottaa vastuun pääkaiuttimista. Säädä se niin, että subwooferin basson ja kaiuttimien keskialueen välinen siirtymä on saumaton.

Mitä tehdä, jos merkkivalo pysyy punaisena?

Punainen merkkivalo tarkoittaa, että subwoofer on valmiustilassa. Se vaihtuu automaattisesti vihreäksi, kun signaali havaitaan AUTO-tilassa. Jos olet PÄÄLLÄ-tilassa ja merkkivalo on punainen, tarkista virtajohto ja että kytkin on PÄÄLLÄ-asennossa.

Voinko käyttää subwooferia kotiteatterivastaanottimen kanssa?

Kyllä, liitä vastaanottimen LFE-lähtö subwooferin LFE-sisääntuloon. Tällöin jakosuodatinta hallitsee vastaanotin, ja subwooferin rajataajuussäätö on pois käytöstä.

Kuinka puhdistan subwooferin?

Käytä kuivaa ja pehmeää liinaa kotelon puhdistamiseen. Älä koskaan käytä nestemäisiä tai hankaavia aineita. Älä kaada mitään nestettä laitteen päälle.

Subwooferini ei käynnisty. Mitä tarkistaa?

Tarkista, että virtajohto on kunnolla kytketty ja että seinäpistorasia toimii. Varmista, että takana oleva kytkin on PÄÄLLÄ tai AUTO-asennossa. Jos ongelma jatkuu, ota yhteyttä ammattitaitoiseen henkilökuntaan.

Mikä on vahvistimen teho?

Sisäänrakennettu vahvistin tuottaa 150 wattia D-luokassa, tarjoten riittävästi tehoa syviin ja dynaamisiin bassoihin.

Voinko pinota esineitä subwooferin päälle?

Ei, älä aseta mitään esineitä subwooferin päälle, erityisesti nestettä sisältäviä esineitä tai lämmönlähteitä. Älä tuki ilmanvaihtoaukkoja ylikuumenemisen välttämiseksi.

KÄYTTÖOHJE Addon Sub AUDIO PRO

Kolmiossa oleva salamatunnus osoittaa, etta laitteen sisallä on eristamattomiä kohtia, joiden suuri jannite saattaa aiheuttaa vaarallisen sahköiskun.

Kolmiossa oleva huutomerkki osoittaa, etta pakkaufsessa on erityisen tärkeita kaytö- tai houlto-ohjeita kohteeseen liityen.

VAROITUS:

ALÄ ALTISTA LAITETTA KOSTEUDELLE, SILLÄ SIITÄ SAATTA AIHEUTUA TULIPALO TAI SÄHKÖISKU.

VAROITUS:

ALÄ AVAA LAITTEEN KOTELOA, JOTTA VÄLTYT SÄHKOISKULTA. LAITTEEN SISÄLLÄ E I OLE KÄYTÄJAN HUOLLETTAVIA OSIA. HUOLTO-JA KORJAUSTYÖT SAA SUORITTAA VAIN VALTUJETTU HUOLTOPALVELU.

TURVAOHJEITA

1. Lue kaikki ohjeet.
2. Sailyta ohjekirja.
3. Huomioi kaikki varoitukset.
4. Noudata käytöohjeita.
5. Alä altista laitetta vedelle.
6. Käytä puhdistukseen vain kuivaa kangasta.
7. Käytölämpötila (°C) 5-40

Kosteus (%) ei tiivistymista 30-90

1. Alä peita jäähdytsaukkjoa. Noudata kaikkia valmistajan

antamia asennusohjeita.

1. Laitteen ymparille tarvittava vahimmäistila riittävaa tuuletusta varten 10 cm.

2. Tuuletusta ei tule estaa peittamalla tuuletusaukkoja esinein, kuten sanomalehdilä,poytaliinalla, verhoilla tms.

3. Alä sijoita laitetta lammittimien, lamminilmaventtiliin, uuniin, vahvistimien tai muiden lampoa tuottavien laitteiden laheisyyteen.

4. Sijoita virtajohto siten, ettei se ole kulkuvaylallatai joudu puristuksiin esineiden alle tai niitta vasten. Varmista, ettei pistotulppa, pistorasia eikä virtajohdon liitokset vaurioidu.

5. Käytä ainoastaan valmistajan suosittelemia lisātar-vikkeita.

6. Irrota laite sahköverkosta ukkosen ajaksi tai jattaaessasi sen pitkaksi ajaksi kayttamattomaksi.

7. Huoltotoimenpiteet saa suorittaa vain valtuutettu huoltopalvelu. Toimita laite heti hueltoon, jos se vahingoittuu jollakin tavalla. Laite pitaa hueltaa, jos sen virtajohto on viottunut, laitteen sisaan on roiskunut nestettä, laitteen sisaan on pudonnut jokin esine, laite on altistunut sateelle tai kosteudelle, laite ei toimi normalaillla tavalla tai se on pudonnut.

8. Huoltoa edellyttviä vikoja Irrota laite sahköverkosta ja toimita laite valtuutettuun huoltoliikkeeseen seuraavissa tapauksissa:

A. Laitteen virtajohto tai pistolulppa on vaurioitunut,
B. Laitteen sisään on pudonnut esine tai nestettä,
C. Laite on kastunut,
D. Laite ei toimi normalaillla tavalla, vaikka noudat kaikkia kaytttoohjeita. Muuta vain kaytttoohjeen mu

kaisia asetuksia ja saatjä. Värärlainen kayttö voi aiheuttaa laitevikoja, jotka edellytavat valtuutetulta huoltopalvelulta mittavia korjaustoimenpiteita, E. Laite on pudonnut tai se on vauroitunut muulla tavalla

F. Laite kayttaytye epanormaalilla tavalla tai sen toiminta on muuttunut huomattavasti alkuperaisista.

1. Esineen tai nesteen joutuminen laitteen sisaan Alä työnnà mitaän esineita laitteen aukkoihin. Ne saattavat osua jannitteellisiin osin tai aiheuttaa oikosulun, mikä voi aiheuttaa tulipalon tai sahköiskun. Alä laikytä nestettä laitteen paälle. Alä sijoita maljakkoa tai muuta nesteellä taytetyä astiaa laiteen paälle. Laitteen paälle ei tule koskaan asettaa avoliekkeja, kuten palavia kynttiloita tms.

2. Paristo

Huomioi ymparistönakokohdat ja paikalliset maaraykset havittaaessasi kaytosta poistettua paristoa.
19. Varmista jäahdytysilman riittävi kierto,Jos sijoitat laitteen kirjahyllyyn, laiterakkiin tai muuhun umpi naiseen tilaan.Varaa vahintaa 20 cm tyhjaa tilaa laitteen paalle ja sivuille sekavahintaa 10 cm laitteen taakse.Laitteen paall olevan tason ja takaseinan valiin tulee jattaa 10 cm tilaa, jotta lammennyt ilma paasee housemaan sen kautta pois.
20. Verkkolaitetta ja virtajohtoa saa kayttä vain kuivissa sisatiloissa.
21. Käytä vain vakiovarusteena olevaa AC-verkolaitetta.

PAKKAUSSISÄLTÖ

1 X ADDON-ALIBASSOKAIUTIN
1X VIRTAJOHTO
1 X RCA-JOHTO

SPECIFICATIONS

Type:

1. Asettaa vaiheen 0-180 osteeseen.
2. ON/AUTO/OFF-kytkin
3. Jakosuodin, saatä ylempäjakotaajuutta.
4. Taso, saataa subwooferin aenenvoimakkuutta.

5. LFE-tulo.

6. LINE IN -tulo.

7. Virtakytkin, ON/OFF.
8. Virtapistoke, 230 V

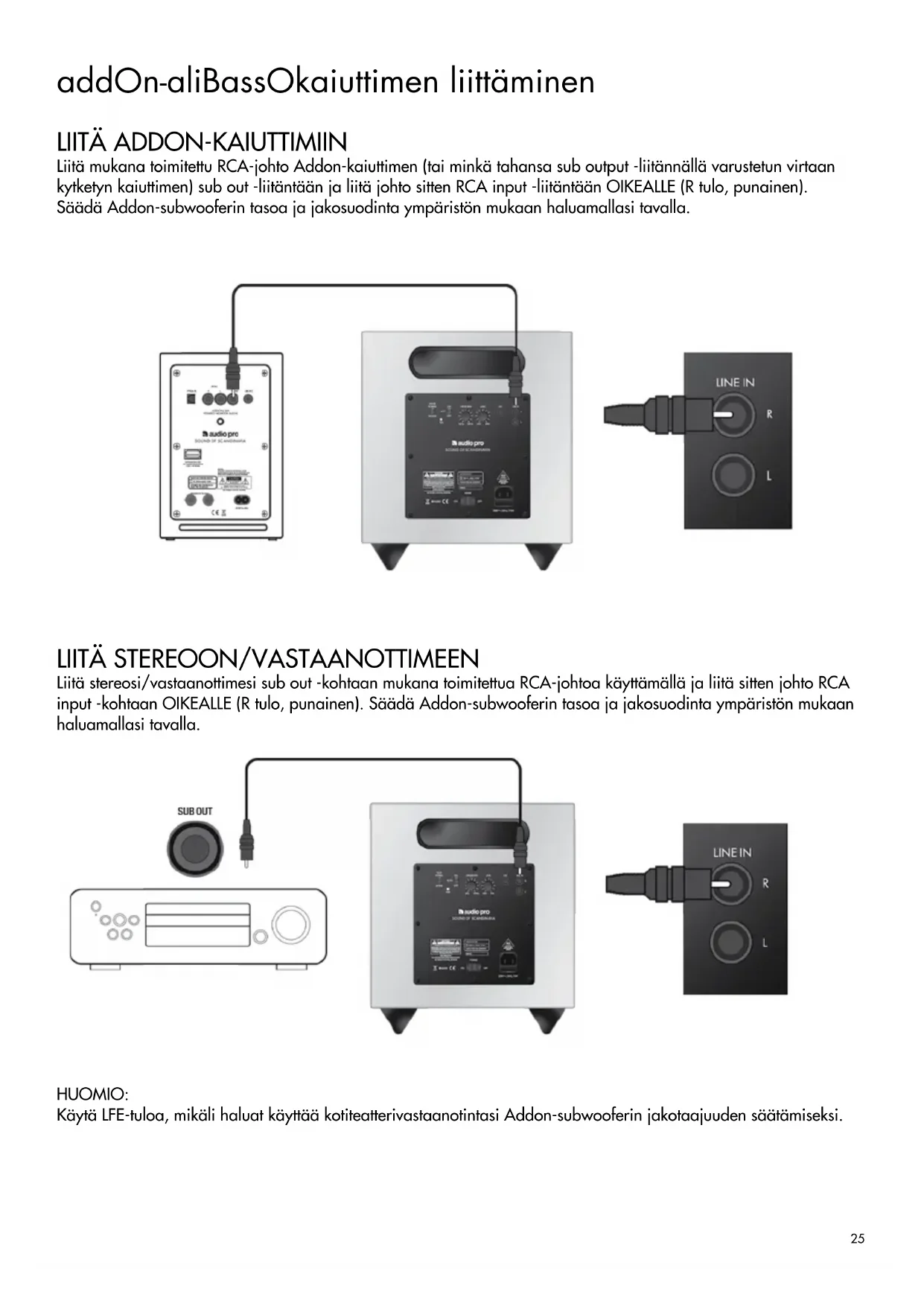

addOn-aliBassOkaiuttimen liittäminen

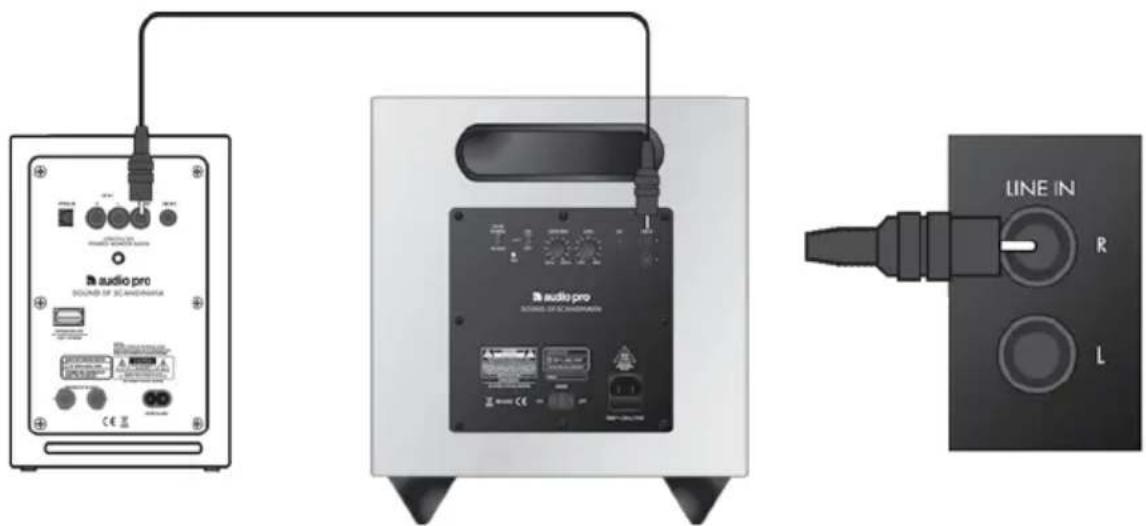

LIITA ADDON-KAIUTTIMIIN

Liitä mukana toimitettu RCA-johto Addon-kaiuttimen (tai minkä tahansa sub output -liitännä varustetun virtaan kytketyn kaiuttimen) sub out -liitäntään ja liitä johto sitten RCA input -liitäntään OIKEALLE (R tulo, punainen). Sääda Addon-subwooferin tasoa ja jakosuodinta ympäristön mukaan haluamallasi ravalla.

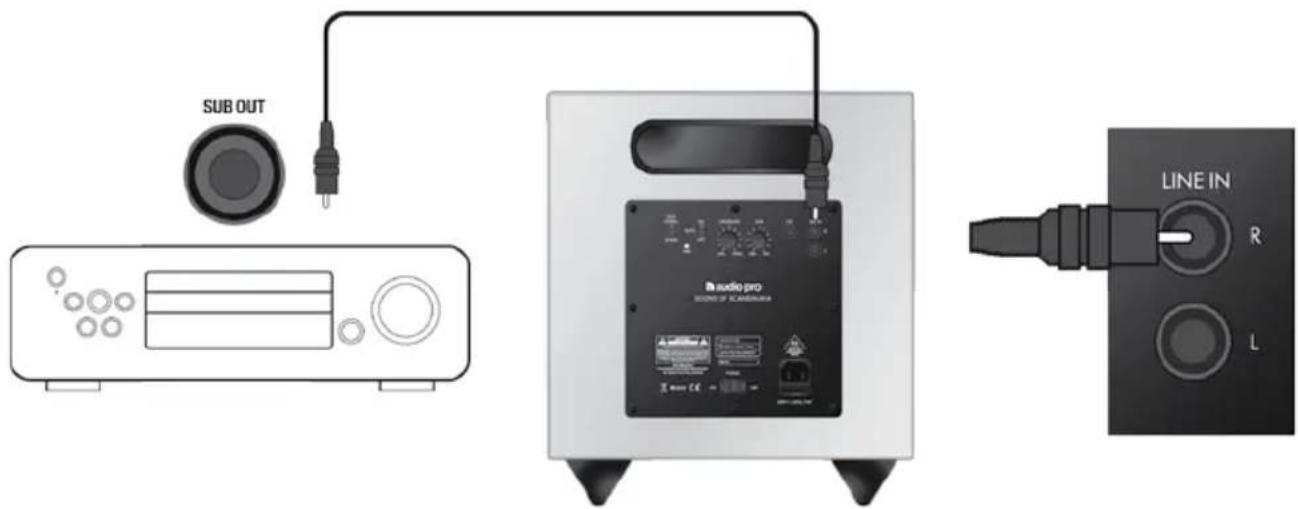

LIITA STEREON/VASTAANOTTIMEEN

Liitä stereosi/vastaanottimesi sub out -kohtaan mukana toimitettua RCA-johtoa käytämälla ja liitä sitten johto RCA input -kohtaan OIKEALLE (R tulo, punainen). Säädä Addon-subwooferin tasoa ja jakosuodinta ympäristön mukaan haluamallasi ravalla.

HUOMIO:

Käytä LFE-tuloa, mikäli haluat käyttaa kotiteatterivastaanotintasi Addon-subwooferin jakotaajuuden saätamiseksi.

Ominaisuudet

VAIHE, NORMAALI TAI MUUTETTU

Vaiheen muuttamisesta (0 tai 180 astetta) on hyötyä, kun subwoofer asetetaan eri huoneisiin.

Koeta vaihtaa vaihetta,Jos basso on mielestasi liian vahainen.

ON - AUTO - OFF

ON - Subwoofer on aina paallä.

AUTO - Subwoofer käynnistyy automaattisesti, kun se vastaanottaa änisignaalin. OFF - Subwoofer on.POIs paaltä.

CROSSOVER

Säädä ylemppää jakotaajuutta valille 50-130 Hz.
Säädä kaiuttimillesi sopivaksi.

TASO

Säädä alibassokaiuttimen änenvoimakkuutta.

LFE-TULO

Yhdistä LFE-tuloon, mikä haluat kotiteatterivastaanottimesi käsittelevän ylemää jakotaajuutta. Subwooferin jakosuodinsäö ei ole käytössä.

LED-MERKKIVALO

LED on vihrea PÄALLÖllessaan ja punainen valmiustilassa
