KÄYTTÖOHJE Porto Go AUDIO PRO

Audio Pro ^® , Audio Pro -logoteksti, a-tunnus ja ace-bass ^® ovat rekisteröityjä tavaramerkkejä, jotka omistaa Audio Pro AB, Sweden. Kaikki oikeudet pidätetään. Audio Pro kehittää jatkuvasti tuotteitaan, joten teknisiin tietoihin ja ominaisuuksiin saattaa tulla muutoksia ilman eri ilmoitusta.

EmbracingSound™

EmbracingSound™-tekniikan ansiosta yhteen koteloon raken- nettu kaiutinasetelma tuottaa erittäin selkeän ja tarkan äänento- iston. Nerokas järjestelmä sopii sekä tavalliseen kuluttajakäyt- töön että ammattimaisiin käyttökohteisiin. Kaiutinelementtien ainutlaatuinen sijoittelu ja tarkkaan harkittu signaalitie saavat stereoäänitteen kuulostamaan paremmalta kuin tavallisessa erilliskaiutinjärjestelmässä. Rentoudu mukavaan kuunteluasen- toon ja löydä mielimusiikistasi uusia ulottuvuuksia. Saatat löytää suosikkeja jopa uusista musiikkityyleistä. Lue lisää verkko-osoitteesta www.embrasingsound.com.

EmbrasingSound on tavaramerkki, jonka omistaa Embrasing Sound Experience AB. US Patent #7,010,128. Patenttihakemuksia vireillä.

"Made for iPod" -tunnus osoittaa, että laite sopii erityisesti iPod-soittimen varusteeksi. Yhteensopivuuden lisäksi valmistaja takaa, että laatu ja suorituskyky vastaavat iPodien ja Apple-tarvikkeiden arvostettuja ominaisuuksia. iPod yhdistetään äänentoistojärjestelmään tyylikkään Universal Dock -telakan avulla. Telakointi edellyttää, että iPodissa on telakointiliitin ja telakassa puolestaan iPod-mallin mukainen sovitin.

audio pro

Verkkolaite (12V, AC)

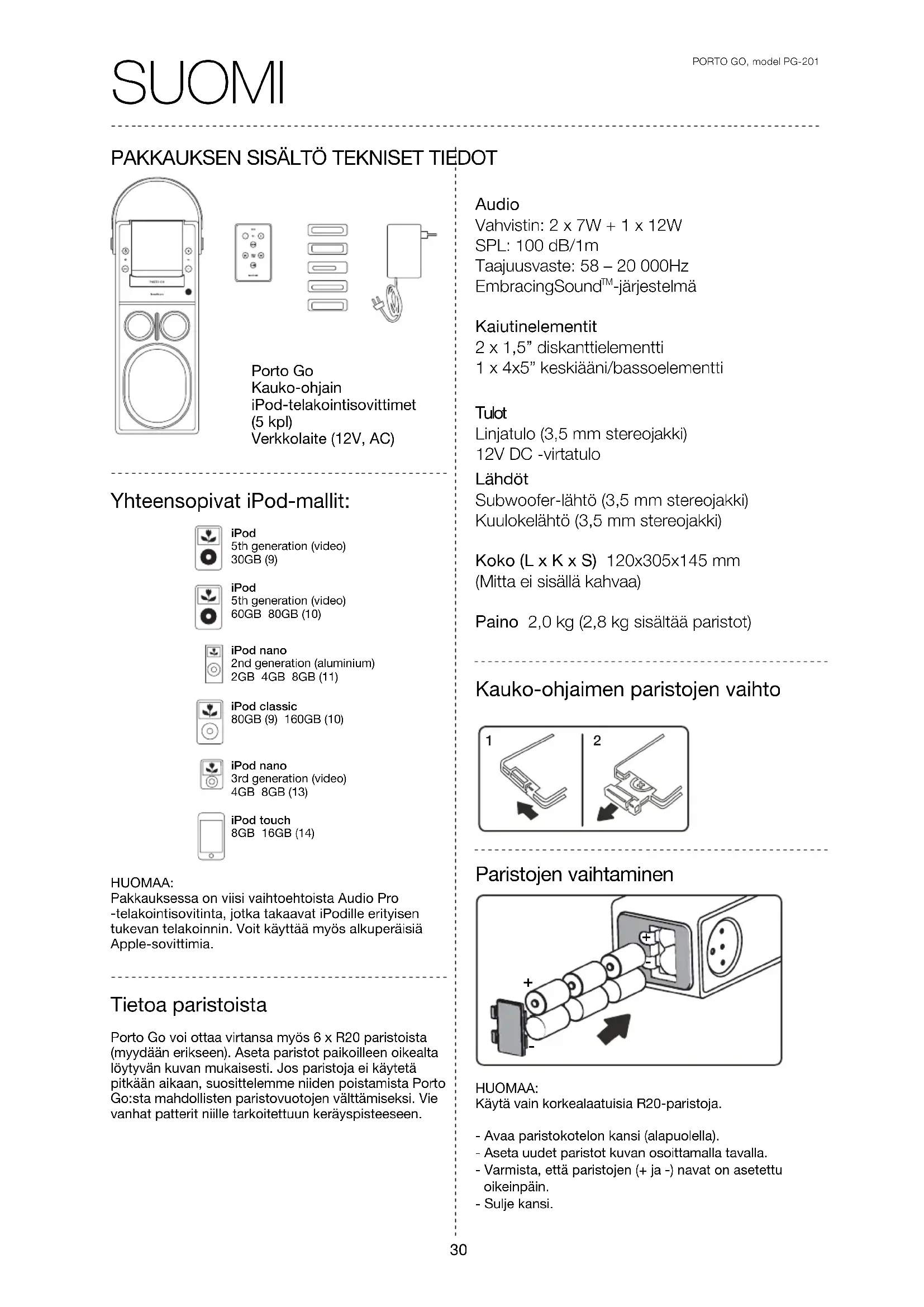

Yhteensopivat iPod-mallit:

iPod

Pakkauksessa on viisi vaihtoehtoista Audio Pro -telakointisovitinta, jotka takaavat iPodille erityisen tukevan telakoinnin. Voit käyttää myös alkuperäisiä Apple-sovittimia.

Tietoa paristoista

Porto Go voi ottaa virtansa myös 6 x R20 paristoista (myydään erikseen). Aseta paristot paikoilleen oikealta löytyvän kuvan mukaisesti. Jos paristoja ei käytetä pitkään aikaan, suosittelemme niiden poistamista Porto Go:sta mahdollisten paristovuotojen välttämiseksi. Vie vanhat patterit niille tarkoitettuun keräyspisteeseen.

Audio

Vahvistin: 2 x 7W + 1 x 12W

SPL: 100 dB/1m

Taajuusvaste: 58 - 20 000Hz

EmbracingSound™-järjestelmä

Kaiutinelementit

2 x 1,5" diskanttielementti

1 x 4x5" keskiääni/bassoelementti

Tulot

Linjatulo (3,5 mm stereojakki)

12V DC -virtatulo

Lähdöt

Subwoofer-lähtö (3,5 mm stereojakki)

Kuulokelähtö (3,5 mm stereojakki)

Koko (L x K x S) 120x305x145 mm

(Mitta ei sisällä kahvaa)

Paino 2,0 kg (2,8 kg sisältää paristot)

Kauko-ohjaimen paristojen vaihto

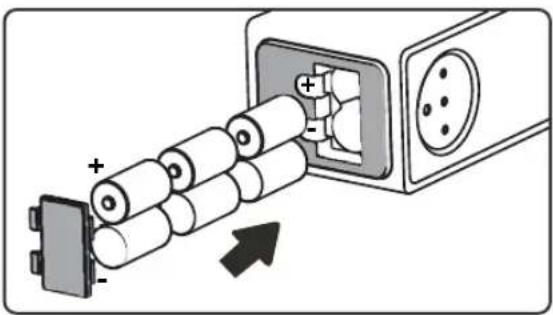

Paristojen vaihtaminen

Käytä vain korkealaatuisia R20-paristoja.

• Avaa paristokotelon kansi (alapuolella).
• Aseta uudet paristot kuvan osoittamalla tavalla.
• Varmista, että paristojen (+ ja -) navat on asetettu oikeinpäin.
• Sulje kansi.

ETULEVY

1. Stand by (valmiustila)

Näppäin asettaa Porto Go-yksikön käyttö- tai valmiustilaan.

2. LED-ilmaisin

Käyttötila: Vihreä ilmaisin palaa yhtäjaksoisesti

Valmiustila: Ei valoa

3. SRC (ohjelmalähteen valinta)

Valitse ohjelmalähde näppäintä painelemalla (iPod, linjatulo).

Menee automaattisesti iPod-tilaan kun iPod on kytkettynä.

4. iPod-yleistelakka

Kytke iPod-soitin järjestelmään käyttämällä soittimeen sopivaa telakointisovitinta.

5. Volume up (äänenvoimakkuuden nosto)

Lyhyet painallukset nostavat äänenvoimakkuutta portaittain.

Pitkä painallus nostaa äänenvoimakkuutta nopeasti.

6. Volume down (äänenvoimakkuuden lasku)

Lyhyet painallukset laskevat äänenvoimakkuutta portaittain.

Pitkä painallus laskee äänenvoimakkuutta nopeasti.

7. Infrapuna-anturi kauko-ohjausta varten

8. Ohjainelementti

EmbrasingSound™-järjestelmään liittyvä osa.

9. Diskanttielementit

10. Basso/keskiäänielementti

11. Paristokotelo

TAKALEVY

1. Bass reflex port

2. Paikka kaukosäätimelle

3. Linjatulot (kpl) Linjatuloon voit kytkeä CD- tai MP3-soittimen, PC-tietokoneen tai muun ohjelmalähteen.

4. Kuulokelähtö

5. Subwoofer-lähtö Liitä valmiustilassa olevaan subwooferiin.

6. Virtaliitin (12V, DC) Liitä ulkoiseen AC-adapteriin tai auton tai veneen DC 12V –virtajohtoon Porto Go: ta käyttääksesi.

DC plug 2.1 mm.

KAUKO-OHJAIN

1. Volume down (äänenvoimakkuuden lasku)
   Lyhyet painallukset laskevat äänenvoimakkuutta portaittain.
   Pitkä painallus laskee äänenvoimakkuutta nopeasti.

2. Volume up (äänenvoimakkuuden nosto)

Lyhyet painallukset nostavat äänenvoimakkuutta portaittain.

Pitkä painallus nostaa äänenvoimakkuutta nopeasti.

1. Mute (mykistys)

Mykistä ääni nopeasti. Toinen painallus palauttaa äänenvoimakkuuden ennalleen.

1. Paina kerran siirtyäksesi edelliseen iPod-raitaan Pidä alaspainettuna kelataksesi raitaa taaksepäin.

2. Paina kerran siirtyäksesi seuraavaan iPod-raitaan) Pidä alaspainettuna kelataksesi raitaa eteenpäin.

3. Play/pause (toisto/tauko) Aseta iPod toisto- tai taukotilaan.

Kolmiossa oleva salamatunnus osoittaa, että laitteen sisällä on eristämättömiä kohtia, joiden suuri jännite saattaa aiheuttaa vaarallisen sähköiskun.

Kolmiossa oleva huutomerkki osoittaa, että pakkauksessa on erityisen tärkeitä käyttö- tai huolto-ohjeita kohteeseen liittyen.

VAROITUS:

ÄLÄ ALTISTA LAITETTA KOSTEUDELLE, SILLÄ SIITÄ SAATTA AIHEUTUA TULIPALO TAI SÄHKÖISKU.

VAROITUS:

ÄLÄ AVAA LAITTEEN KOTELOA, JOTTA VÄLTYT SÄHKÖISKULTA. LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVIA OSIA. HUOLTO- JA KORJAUSTYÖT SAA SUORITTAA VAIN VALTU- UTETTU HUOLTOPALVELU.

Turvaohjeita

1. Lue kaikki ohjeet.

2. Säilytä ohjekirja.

3. Huomioi kaikki varoitukset.

4. Noudata käyttöohjeita.

5. Älä altista laitetta vedelle.

6. Käytä puhdistukseen vain kuivaa kangasta.

7. Älä peitä jäähdytysaukkoja. Noudata kaikkia valmistajan antamia asennusohjeita.

8. Älä sijoita laitetta lämmittimien, lämminilmaventtiiliin, uuniin, vahvistimien tai muiden lämpöä tuottavien laitteiden läheisyyteen.

9. Sijoita virtajohto siten, ettei se ole kulkuväylällä tai joudu puristuksiin esineiden alle tai niitä vasten. Varmista, ettei pistotulppa, pistorasia eikä virtajohdon liitokset vaurioidu.

10. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita.

11. Irrota laite sähköverkosta ukkosen ajaksi tai jättäessäsi sen pitkäksi ajaksi käyttämättömäksi.

12. Huoltotoimenpiteet saa suorittaa vain valtuutettu huoltopalvelu. Toimita laite heti huoltoon, jos se vahingoittuu jollakin tavalla. Laite pitää huoltaa, jos sen virtajohto on viottunut, laitteen sisään on roiskunut nestettä, laitteen sisään on pudonnut jokin esine, laite on altistunut sateelle tai kosteudelle, laite ei toimi normaalilla tavalla tai se on pudonnut.

13. Huoltoa edellyttäviä vikoja Irrota laite sähköverkosta ja toimita laite valtuutettuun huoltolikkeeseen seuraavissa tapauksissa:

A. Laitteen virtajohto tai pistotulppa on vaurioitunut,

B. Laitteen sisään on pudonnut esine tai nestettä,

C. Laite on kastunut,

D. Laite ei toimi normaalilla tavalla, vaikka noudatat kaikkia käyttöohjeita. Muuta vain käyttöohjeen mukaisia asetuksia ja säätöjä. Vääränlainen käyttö voi aiheuttaa laitevikoja, jotka edellyttävät valtuutetulta huoltopalvelulta mittavia korjaustoimenpiteitä,

E. Laite on pudonnut tai se on vaurioitunut muulla tavalla

F. Laite käyttäytyy epänormaalilla tavalla tai sen toiminta on muuttunut huomattavasti alkuperäisestä.

1. Esineen tai nesteen joutuminen laitteen sisään Älä työnnä mitään esineitä laitteen aukkoihin. Ne saattavat osua jännitteellisiin osiin tai aiheuttaa oikosulun, mikä voi aiheuttaa tulipalon tai sähköiskun. Älä läikytä nestettä laitteen päälle. Älä sijoita maljakkoa tai muuta nesteellä täytettyä astiaa laitteen päälle. Älä sijoita kynttilää tai muuta palavaa esinettä laitteen päälle.

2. Akku Huomioi ympäristönäkökohdat ja paikalliset määräykset hävittäessäsi käytöstä poistettua akkua.

3. Varmista jäähdytysilman riittävä kierto, jos sijoitat laitteen kirjahyllyyn, laiteräkkiin tai muuhun umpinaiseen tilaan. Varaa vähintään 20 cm tyhjää tilaa laitteen päälle ja sivuille sekä vähintään 10 cm laitteen taakse. Laitteen päällä olevan tason ja takaseinän väliin tulee jättää 10 cm tilaa, jotta lämmennyt ilma pääsee nousemaan sen kautta pois.

4. Laitteessa ei ole päävirtakytkintä, joten laite pitää irrottaa sähköverkosta irrottamalla virtajohto pistorasiasta.

5. Verkkolaitetta ja virtajohtoa saa käyttää vain kuivissa sisätiloissa.

6. Älä siirrä laitetta, jos siihen on kytketty iPod-soitin tai muu laite.

7. Käytä vain vakiovarusteena olevaa AC-verkkolaitetta. DC-virtakaapeli ei kuulu vakiovarusteisiin. (Sen avulla laitteen voi kytkeä auton 12V -sähköjärjestelmään). Hanki kaapeli tarvittaessa valtuutetulta kauppiaalta.

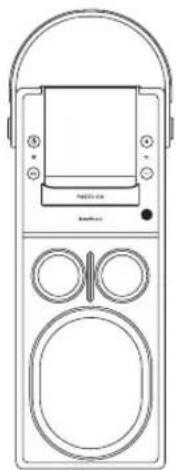

СОСТАВ КОМПЛЕКТА
