BEDIENUNGSANLEITUNG Porto Go AUDIO PRO

Audio Pro ^® , das Logo „Audio Pro“, das „a“-Symbol und der Begriff ace-bass ^® sind allesamt eingetragene Handelsmarken von Audio Pro AB, Schweden. Alle Rechte vorbehalten. Audio Pro ist bestrebt, seine Erzeugnisse ständig weiterzuentwickeln. Technische Merkmale können sich daher ohne Vorankündigung ändern.

EmbracingSound™

Bei EmbracingSound™ handelt es sich um eine Ein-Punkt-Lautsprecher-Technik, die für ultimatives Klangpanorama und eine bislang unerreichte Stereouflösung sorgt – sie ist sowohl für den häuslichen Gebrauch als auch für den professionellen Einsatz geeignet. Dank der einzigartigen Lautsprecheranordnung und einer ganz speziellen Klangverarbeitung lässt sich das Stereosignal statt über zwei getrennte Lautsprecherboxen aus einem einzigen kompakten Gehäuse wiedergeben. Mit dieser punktförmigen Schalquelle erschließen sich Ihnen ganz neue Klangwelten – wahrscheinlich werden Sie sogar ganz neue Vorlieben und Ihre Lieblingsmusik in einer Weise genießen wie noch nie zuvor. Mehr über diese faszinierende Wiedergabetechnik erfahren Sie im Internet unter „www.embracingsound.com“.

Die Handelsmarke EmbracingSound ^™ ist Eigentum von Embracing Sound Experience AB. US Patent # 7,010;128 Patente angemeldet.

Das Logo „Made for iPod“ besagt, dass dieses Erzeugnis speziell für die Verwendung mit Produkten der iPod Serie gebaut ist. Der Hersteller bestätigt hiermit, dass dieses Gerät den hohen Qualitäts- und Leistungsanforderungen entspricht, die von iPod und der Firma Apple verkörpert werden.

Obwohl es iPods in verschiedenen Ausführungen gibt, können Sie jedes Gerät mit Dock-Anschluss ganz einfach an ihrem Brux PORTO betreiben. Dazu haben wir entsprechende Dockadapter mitgeliefert. Stecken Sie einfach Ihren iPod in den passenden Dockadapter und verbinden diesen dann mit dem Gerät.

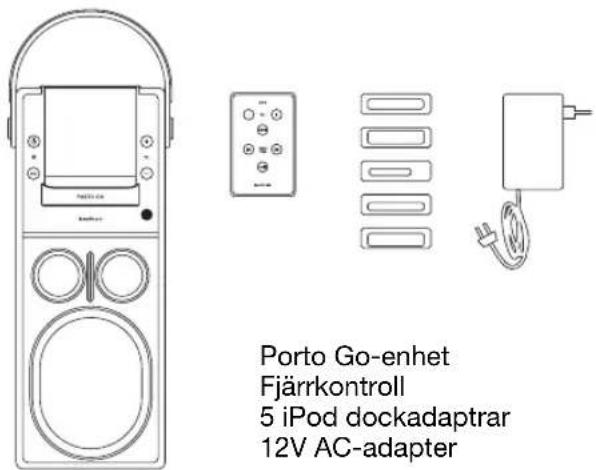

FÖRPACKNINGSINNEHÅLL SPECIFIKATIONER

Porto Go-enhet Fjärrkontroll 5 iPod dockadaptrar 12V AC-adapter

Line in (3,5 mm stereo mini jack)

12V DC in

Utgångar

Subwoofer ut (3,5 mm stereo mini jack)

Hörlurar (3,5 mm stereo mini jack)

Storlek 120x305x145 mm

(b h d, exkl. handtag)

Vikt 2,0 kg (2,8 kg inkl. batteri)

Byta fjärrkontrollens batteri

Line in (3,5 mm stereo mini jack)

12V DC in

Outputs

Subwoofer out (3,5 mm stereo mini jack)

Headphones jack (3,5 mm stereo mini jack)

Size 120x305x145 mm

(w h d, excl. handle)

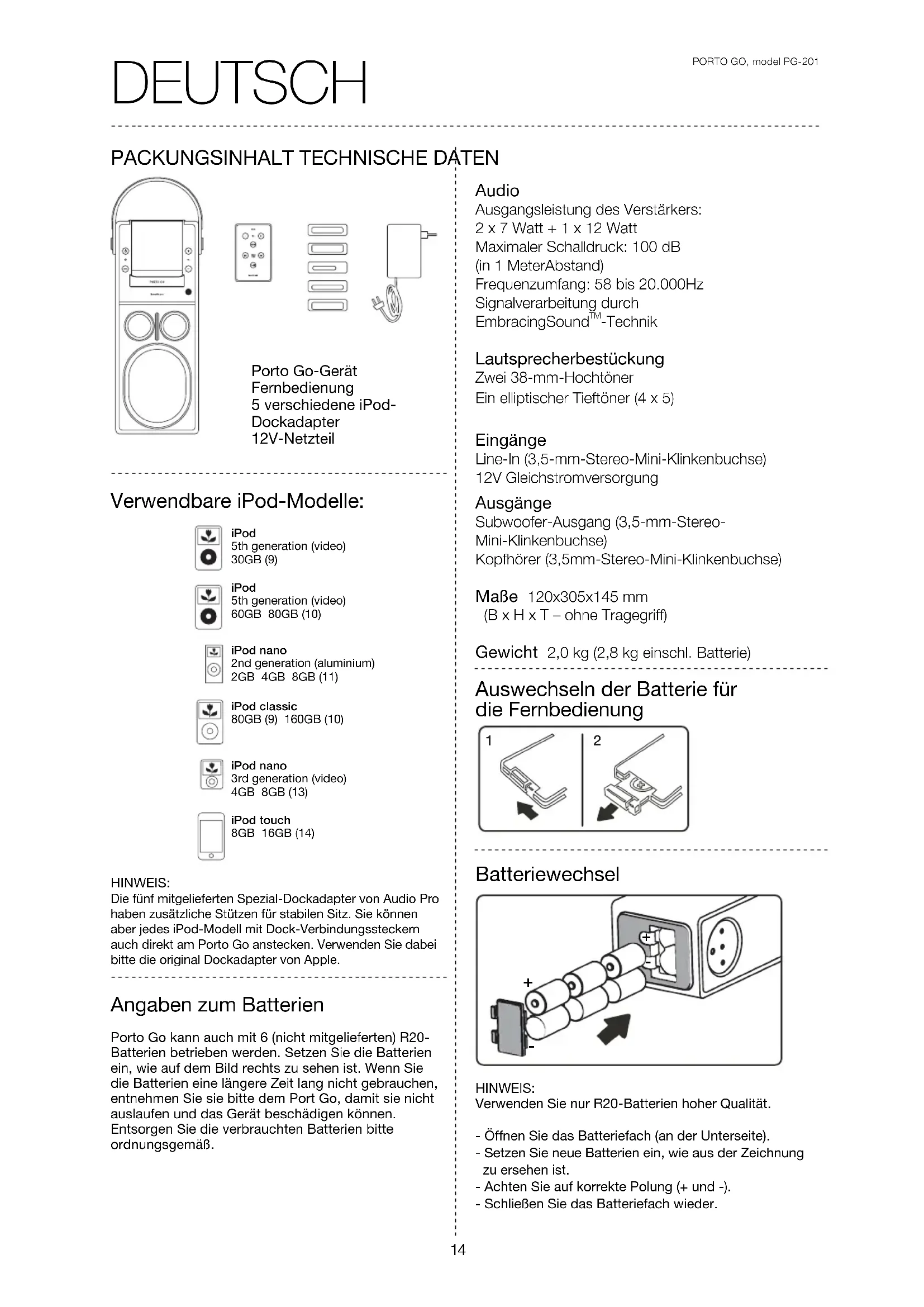

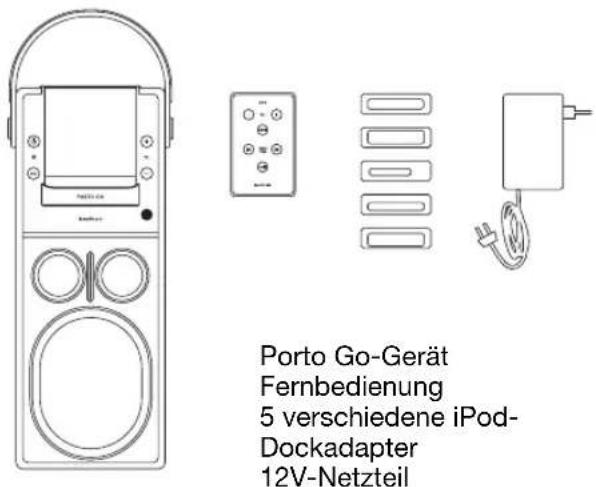

PACKUNGSINHALT TECHNISCHE DÄTEN

Porto Go-Gerät

Fernbedienung

5 verschiedene iPod-

Dockadapter

12V-Netzteil

Verwendbare iPod-Modelle:

iPod

Die fünf mitgelieferten Spezial-Dockadapter von Audio Pro haben zusätzliche Stützen für stabilen Sitz. Sie können aber jedes iPod-Modell mit Dock-Verbindungssteckern auch direkt am Porto Go anstecken. Verwenden Sie dabei bitte die original Dockadapter von Apple.

Angaben zum Batterien

Porto Go kann auch mit 6 (nicht mitgelieferten) R20-Batterien betrieben werden. Setzen Sie die Batterien ein, wie auf dem Bild rechts zu sehen ist. Wenn Sie die Batterien eine längere Zeit lang nicht gebrauchen, entnehmen Sie sie bitte dem Port Go, damit sie nicht auslaufen und das Gerät beschädigen können. Entsorgen Sie die verbrauchten Batterien bitte ordnungsgemäß.

Audio

Ausgangsleistung des Verstärkers:

2 × 7 Watt + 1 × 12 Watt

Maximaler Schalldruck: 100 dB

(in 1 MeterAbstand)

Frequenzumfang: 58 bis 20.000Hz

Signalverarbeitung durch

EmbracingSound™-Technik

Lautsprecherbestückung

Zwei 38-mm-Hochtöner

Ein elliptischer Tieftöner (4 x 5)

Eingänge

Line-In (3,5-mm-Stereo-Mini-Klinkenbuchse)

12V Gleichstromversorgung

Ausgänge

Subwoofer-Ausgang (3,5-mm-Stereo-

Mini-Klinkenbuchse)

Kopfhörer (3,5mm-Stereo-Mini-Klinkenbuchse)

Maße 120x305x145 mm

(B x H x T - ohne Tragegriff)

Gewicht 2,0 kg (2,8 kg einschl. Batterie)

Auswechseln der Batterie für die Fernbedienung

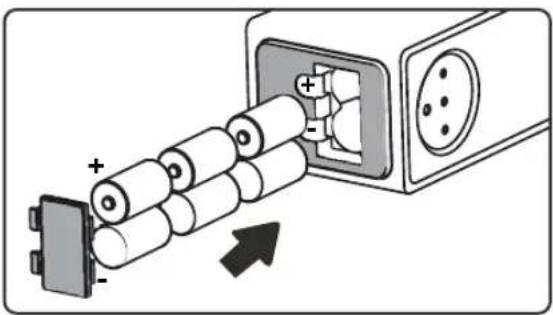

Batteriewechsel

Verwenden Sie nur R20-Batterien hoher Qualität.

• Öffnen Sie das Batteriefach (an der Unterseite).
• Setzen Sie neue Batterien ein, wie aus der Zeichnung zu ersehen ist.
• Achten Sie auf korrekte Polung (+ und -).
• Schließen Sie das Batteriefach wieder.

GERÄTEVORDERSEITE

1. Stand-by (Bereitschaftsmodus) Schaltet das Gerät ein und aus.

2. LED-Status System ein: Leuchtet ständig grün

System aus: Keine Beleuchtung

1. SRC (Tonquelle wählen – iPod und Line-In) Taste mehrmals betätigen, bis die gewünschte Tonquelle angezeigt wird. Geht bei Anschluss eines iPod automatisch in den iPod-Modus.

2. iPod Universal Dock Jedes iPod-Modell lässt sich mit Hilfe des passenden Adapters anschließen.

3. Taste „Volume Up“ (lauter stellen) Einmal Drücken erhöht die Lautstärke um eine Stufe. Zum schnellen Erhöhen der Lautstärke halten Sie die Taste gedrückt.

4. Taste „Volume Down“ (leiser stellen) Einmal Drücken senkt die Lautstärke um eine Stufe. Zum schnellen Absenken der Lautstärke halten Sie die Taste gedrückt.

5. Infrarotsensor für Fernbedienung

6. Schallaufteilungselement („Akustik-Nase“), Bestandteil der EmbracingSound™-Technik.
7. Hochtöner
8. Tieftöner
9. Batteriefachdeckel

RÜCKSEITE

1. Bass Reflex-Anschluss
2. Fach für die Fernbedienung
3. Line-In

Zum Anschließen externer Tonquellen, z.B. CD-Spieler, MP3-Player, PCs, usw.

1. Headphones

Zum Anschließen eines Kopfhörers.

1. Subwoofer out

Anschluss an einen autonomen Subwoofer.

1. 12V DC IN

Sie können Porto Go über das externe Netzteil an das Stromnetz oder über den

12-Adapter an die Batterie in einem Boot oder Fahrzeug anschließen.

DC plug 2.1 mm.

FERNBEDIENUNG

1. Taste „Volume Down“ (leiser stellen)

Einmal Drücken senkt die Lautstärke um eine Stufe.

Zum schnellen Absenken der Lautstärke halten Sie die Taste gedrückt.

1. Taste „Volume Up“ (lauter stellen)

Einmal Drücken erhöht die Lautstärke um eine Stufe.

Zum schnellen Erhöhen der Lautstärke halten Sie die Taste gedrückt.

1. Mute

Durch Tippen auf diese Taste schalten Sie den Ton ab (Stummschaltung).

Erneutes Drücken schaltet den Ton wieder ein.

1. Mit einmal Betätigen zurück zum vorherigen iPod-Stück

Bei Dauerbetätigen Zurückspulen innerhalb des Stücks.

1. Mit einmal Betätigen nach vorne zum nächsten iPod-Stück

Bei Dauerbetätigen Vorspulen innerhalb des Stücks.

1. Play/pause

Wiedergabe oder Unterbrechung der Wiedergabe (im iPod-Modus).

Das Blitzsymbol mit Pfeilspitze im gleichseitigen Dreieck ist der Hinweis auf stromführende Teile im Geräteinneren, bei deren Berührung die Gefahr eines lebensgefährlichen Stromschlags droht.

Das Ausrufezeichen im gleichseitigen Dreieck soll auf wichtige Bedienungs- und Wartungs-Hinweise in dieser Bedienungsanleitung aufmerksam machen.

WARNUNG:

UM BRAND - UND STROMSCHLAG- GEFAHREN ZU VERMEIDEN, DARF DIESES GERÄT WEDER NÄSSE NOCH FEUCHTIGKEIT AUSGESETZT SEIN (Z. B. REGEN, DAMPF).

VORSICHT:

ZUR VERMEIDUNG ELEKTRISCHER SCHLÄGE DÜRFEN WEDER DIE VORDERE NOCH DIE HINTERE GEHÄUSEABDECKUNG ENTFERNT WERDEN. IM INNERN DES GERÄTES BEFINDEN SICH KEINERLEI BEDIENUNGSELEMENTE FÜR DEN BENUTZER. REPARATUR- UND WARTUNG-SARBEITEN DÜRFEN NUR VON GESCHULTEN FACHKRÄFTEN DURCHGEFÜHRT WERDEN.

Wichtige Sicherheitshinweise

1. Lesen Sie bitte diese Hinweise gründlich durch.
2. Bewahren sie diese Bedienungsanleitung sorgfältig auf.
3. Beherzigen Sie alle Warnhinweise.
4. Befolgen Sie sämtliche Instruktionen.
5. Verwenden Sie dieses Gerät nie in der Nähe von Wasser (Badezimmer, Schwimmbecken, Ufer).

6. Reinigen sie das Gerät nur mit einem weichen, trockenen, nicht fusselnden Tuch.

7. Die Lüftungsschlitze dürfen nicht verdeckt sein – daher auch bitte keine Gegenstände auf dem Gerät oder unter der Bodenplatte ablegen (Kassettenschachteln, CD-Schatullen, Plattenhüllen, Bedienungsanleitungen, Programmzeitschriften etc.) denn diese behindern die Durchlüftung und somit die Kühlung der Bauteile im Innern. Nehmen Sie das Gerät nur an den vom Hersteller erlaubten Orten in Betrieb.

8. Betreiben Sie das Gerät niemals in der Nähe von starken Wärmequellen wie etwa Heizstrahlern, Öfen und Herden oder anderen Wärme erzeugenden Geräten (z.B. HiFi-Endstufen).

9. Mit dem Netzkabel vorsichtig umgehen – stets so legen, dass man nicht drauf treten kann, auch nicht unter Teppichböden verlegen und darauf achten, dass es nirgends geknickt wird, vor allem nicht in Stecker- bzw. Steckdosennähe oder dort, wo es aus dem Gerät kommt.

10. Verwenden Sie bitte nur vom Hersteller zugelassenes bzw. empfohlenes Zubehör.

11. Bei Unwetter oder Gewitter trennen sie das Gerät durch Ziehen des Steckers bitte ganz vom Stromnetz – und auch dann wenn sie es länger nicht benutzen.

12. Das Gehäuse nicht öffnen – die Komponenten im Geräteinneren können und dürfen nur von autorisiertem Fachpersonal gewartet und repariert werden. Bei jeglichen Änderungen am Gerät erlischt der Garantieanspruch. Sollte versehentlich Wasser oder ein Metallgegenstand (Büroklammer, Heftklammer, Draht) in das Gehäuse fallen, ziehen Sie bitte sofort den Netzstecker aus der Dose und bringen das Gerät zu einer Vertragswerkstatt. Dasselbe gilt für den Fall, dass das Netzkabel schadhaft sein sollte, Flüssigkeit ins Gehäuse gelangen, das Gerät nass wird oder intensiver Luftfeuchtigkeit ausgesetzt war, bzw. nicht mehr einwandfrei arbeitet oder heruntergefallen ist.

13. Bei Schäden, die eine Reparatur durch Fachkräfte erfordern, trennen Sie das Gerät bitte durch Ziehen des Steckers vollständig vom Netz und wenden sich an den Kundendienst, und zwar stets dann, wenn:

A. Das Netzgerät oder das Netzkabel beschädigt sind,
B. Flüssigkeit über das Gerät verschüttet wurde oder Gegenstände ins Gerät gefallen sind,
C. Das Gerät im Regen stand bzw. Spritzwasser oder starker Luftfeuchtigkeit ausgesetzt war,

D. Das Gerät nicht einwandfrei funktioniert, obwohl Sie sich an die Bedienungsanleitung halten (betätigen Sie bitte alle Bedienungselemente nur so, wie in der Bedienungsanleitung angegeben, denn unsachgemäße Handhabung kann teure Reparaturen durch Fachkräfte erfordern),
E. Falls das Gerät heruntergefallen ist oder auf sonstige Weise beschädigt wurde und
F. Das Gerät nicht mehr die gewohnte Leistung bringt (Empfang, Tonqualität, Bedienung etc.).

1. Fernhalten von Gegenständen und Flüssigkeiten aus dem Geräteinneren

Versuchen Sie niemals, mit irgendwelchen Gegenständen durch die Öffnungen des Geräts im Inneren herumzustochern, denn dabei laufen Sie Gefahr, spannungsführende Teile zu berühren oder kurzuschließen, was zu einem lebensgefährlichem Stromschlag führen kann.

Nasse oder tropfende Gegenstände bitte vom Gerät fernhalten, ebenso flüssigkeitsgefüllte offene Behälter (Gläser, Blumenvasen), und diese vor allem niemals auf dem Gerät abstellen.

Auch sollten Sie bitte keine Kerzen oder Teelichter und ähnliche Gegenstände mit offener Flamme auf dem Gerät abstellen.

15. Akkupack

Beim Entsorgen des Akkupacks beachten Sie bitte die jeweils gültigen Umweltvorschriften.

1. Bitte achten Sie beim Aufstellen darauf, dass zur Belüftung des Gerätes oben und unten genügend Abstand bleibt: ca. 20 cm oberhalb und an beiden Seiten des Geräts sowie etwa 10 cm auf der Rückseite. Sonst werden die elektronischen und mechanischen Bauteile nicht genügend gekühlt. Sofern das Gerät in einem Schrank oder einem Regal betrieben werden soll, achten Sie bitte auf ausreichende Luftzufuhr und Entlüftung. Dabei sollte die rückwärtige Kante des Regalbretts oberhalb vom Gerät von der Regalrückwand rund 10 cm entfernt sein, damit warme Luft nach oben abziehen kann.

2. Dieses Gerät hat keinen Netzschalter. Um es vom Netz zu trennen, muss der Stecker des Netzteils aus der Dose gezogen werden.

3. Netzteil und Kabel sind nur für den Gebrauch in geschlossenen Räumen und nicht für den Betrieb im Freien geeignet.

4. Solange ein externes Gerät angeschlossen ist, wie beispielsweise ein iPod oder eine andere Tonquelle, sollten Sie ihren Porto bitte nicht bewegen, da er als stationäres Gerät und nicht als Portable konzipiert ist.

5. Verwenden Sie bitte NUR das mitgelieferte Netzteil.

Ein Spezialkabel für den Zigarettenanzünder in Ihrem Fahrzeug gehört nicht zum Lieferumfang. Wenden Sie sich bitte diesbezüglich an Ihren Fachhändler.

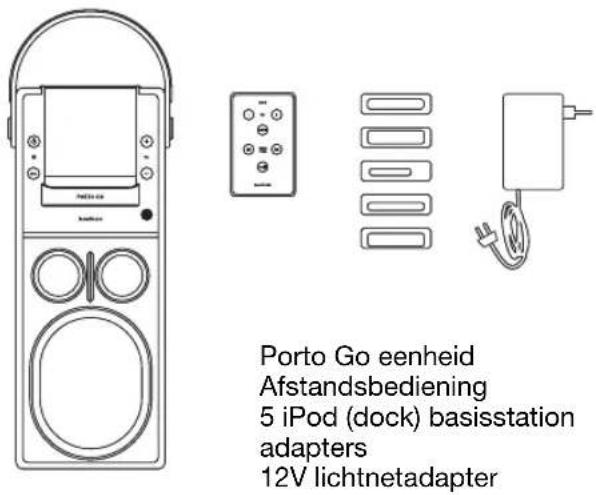

INHOUD VAN DE VERPAKKING TECHNISCHE GEGEVENS

Porto Go eenheid

Afstandsbediening

5 iPod (dock) basisstation

adapters

12V lichtnetadapter

Geschikte iPod modellen:

iPod

Frequentiebereik: 58 – 20.000Hz

EmbracingSound™ technologie

Eenheden

2 Tweeters 1,5"

1 Woofer 4 x 5"

Ingangen

Lijn (3,5 mm stereo minijack)

12V DC in

Uitgangen

Subwoofer (3,5 mm stereo minijack)
