ance. Vérifiez le raccordement des câbles et le bon choix de la source audio. Inversez les branchements du câblage des enceintes gauche et droite. Si les enceintes restent silencieuses, il y a un problème. Dans le cas contraire, le problème vient d’ailleurs. Vérifiez que les câbles + et – sont branchés de façon identique et cor- recte aux enceintes ET à l’amplificateur. Vérifiez l’impédance néces- saire pour l’amplificateur. Vérifiez également le bon état des câbles et s’ils ne sont pas court-circuités. Symptôme Aucun son ne provient des enceintes. Le son ne provient que d’une enceinte. Mauvaise qualité des graves et/ou effet stéréo diffus. L’amplificateur se coupe inopinément.2526 Wir freuen uns, dass Sie sich für Audio Pro-Lautsprecher entschieden haben. Wir stellen seit 1978 Lautsprecher mit dem Ziel her, den besten Klang zum be- sten Preis zu bieten. Ganz einfach, weil es unser Wunsch ist, dass möglichst viele Menschen in ihrem Zuhause eine hohe Klangqualität genießen können. Gegenwärtig gibt es Audio Pro-Laut- sprecher in mehr als 30 Ländern auf vier Kontinenten. Um die Leistungsfähigkeit Ihrer Laut- sprecher voll auszunutzen und ein op- timales Klangerlebnis zu erzielen, lesen Sie sich bitte die folgenden Seiten mit Tipps und Ratschlägen zur Installation und Aufstellung durch. INHALT

EINE EINFÜHRUNG ZU IHREN

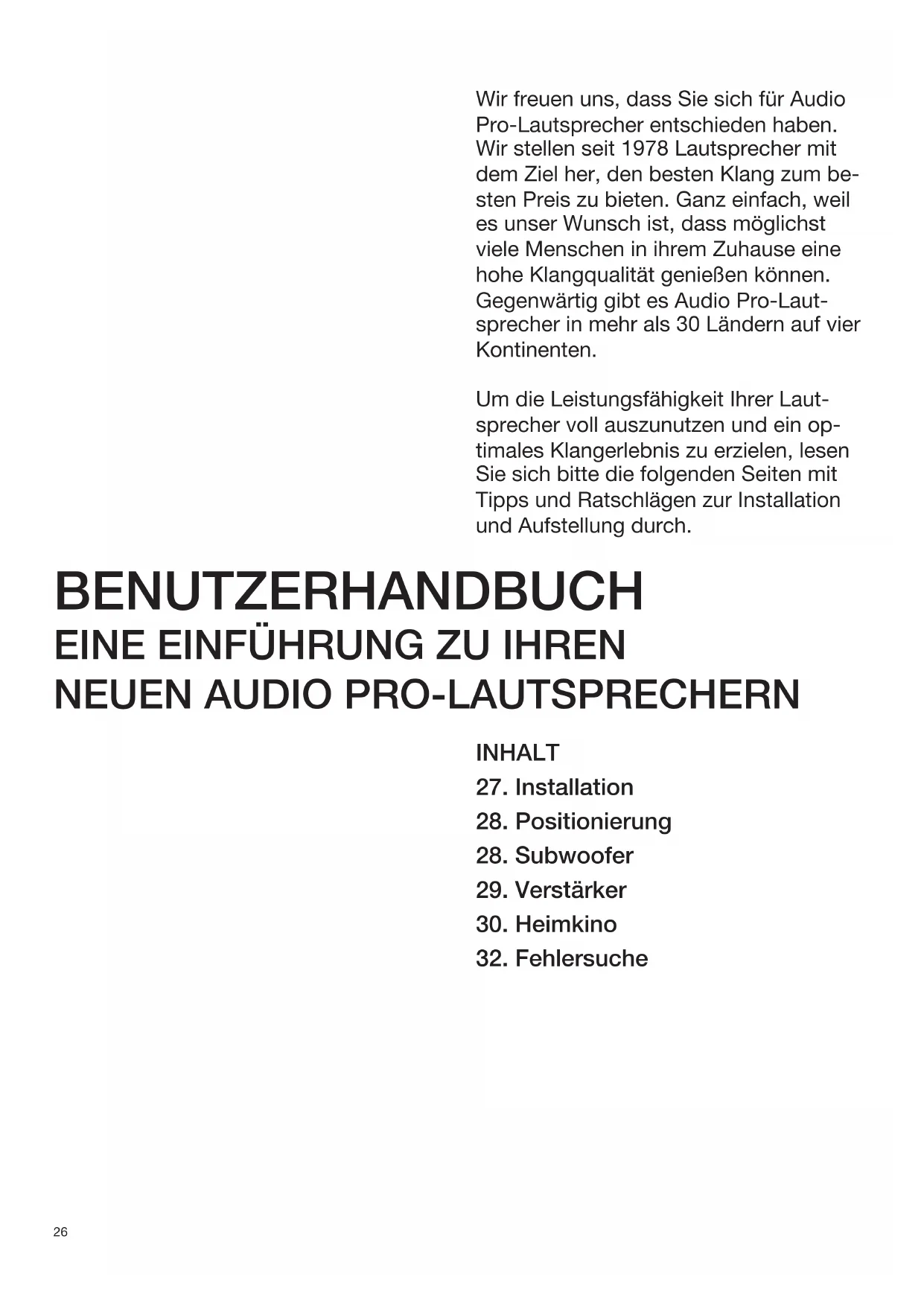

NEUEN AUDIO PRO-LAUTSPRECHERN27

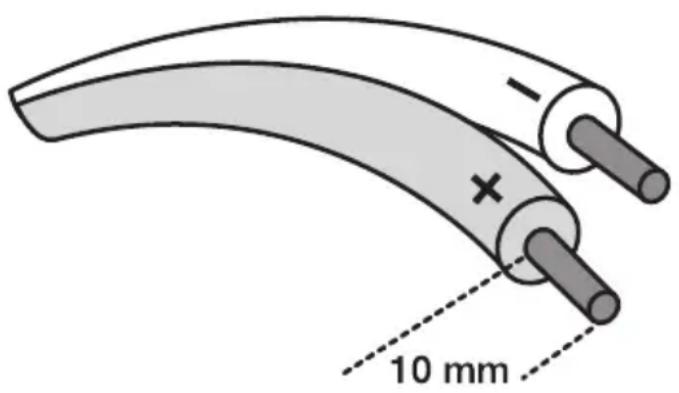

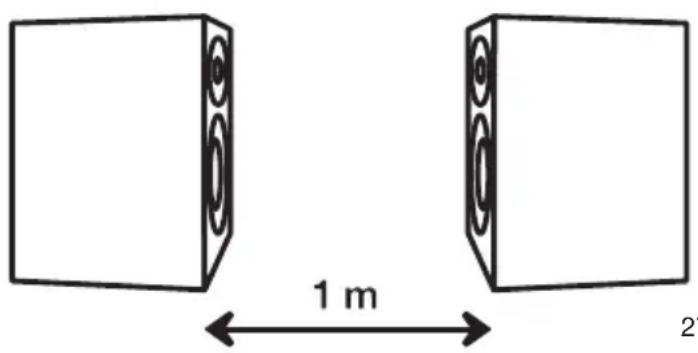

Vorbereitungen für die Installation Packen Sie alles vorsichtig aus der Ver- packung aus. Wichtig: Zum Anschließen muss Ihre Audio-Anlage ausgeschaltet sein. Nehmen Sie sich Zeit und folgen Sie genau den Anweisungen zum An- schließen der Lautsprecher, damit Ihre Anlage nicht zu Schaden kommt. Wir empfehlen, dass Kabel bis zu 10 Me- ter Länge einen Querschnitt von mind- estens 1,00 mm2 haben sollten. Wenn Sie längere Kabel benötigen, verwenden Sie bitte einen noch größeren Quer- schnitt. Versuchen Sie grundsätzlich, die Kabel so kurz wie möglich zu halten. Dadurch minimieren Sie die elektrischen Verluste, was wiederum zu einer besser- en Klangwiedergabe führt. Die folgende Tabelle gibt Ihnen eine Orientierung für die Dicke der Kabel im Verhältnis zu ihrer Länge. Anschluss Entfernen Sie als Erstes etwa 10 mm von der Kabelisolierung, wenn dies nicht bereits geschehen ist. Schließen Sie das Plus (+)-Kabel an den Plus (+)-Anschluss des Verstärkers an, der normalerweise rot gekennzeichnet ist. Entsprechend schließen Sie das Minus (-)-Kabel an den Minus (-)-Anschluss des Verstärkers, der in der Regel schwarz ist. Schließen Sie dann das andere Ende des Kabels an den roten bzw. schwarzen Anschluss des Laut- sprechers. Sollten Sie aus irgendeinem Grund vermuten, dass Sie die Lautsprecherka- bel nicht richtig angeschlossen haben, können Sie dies einfach durch einen so genannten Phasentest überprüfen. Der Phasentest ermöglicht es Ihnen zu hören, ob die Lautsprecher in Phase zueinander arbeiten, ob die Lautsprecher der linken und rechten Seite im Gleich- takt sind. So führen Sie den Test durch: Stellen Sie die Lautsprecher im Abstand von etwa 1 Meter einander gegenüber. Drehen Sie die Vorderseiten zueinander, so dass sie sich gegenseitig beschal- len. Legen Sie dann eine CD mit deutli- chen Bässen ein, drehen Sie auf halbe Lautstärke und hören Sie auf den Bass. Verändern Sie nach einer Weile den An- schluss des einen Lautsprechers, indem Sie + und – am Verstärker vertauschen. Spielen Sie dasselbe Musikstück noch einmal und kontrollieren Sie den Bassk- lang. Der richtige Anschluss ist der, bei dem Sie die meisten Bässe hören. Die Lautsprecher arbeiten dann in Phase. Querschnitt des Lautsprecherkabels (mm2) und maximale Länge in Meter Querschnitt (mm2) Maximale Länge 2,50 25 m 1,50 15 m 1,00 10 m28 Positionierung Eine wichtige Grundregel ist, die Laut- sprecher in Bezug zur Hörerposition in einem gleichschenkeligen Dreieck anzuordnen, bei dem die Hörerposition die Spitze des Dreiecks bildet, während die beiden Lautsprecher an den anderen beiden Ecken des Dreiecks positioniert werden. Siehe Abbildungen. Achten Sie stets darauf, dass der Weg zur Hörerposition nicht durch große Möbel- stücke verstellt wird. Wenn Sie den Bass verstärken möchten, versuchen Sie, die Lautsprecher in der Nähe der Zim- merecken aufzustellen. Die Lautsprecher ganz in eine Ecke zu platzieren, ist jedo- ch ungünstig, eine zu große Verstärkung kann dann zum Dröhnen der Bässe führen. Achten Sie darauf, Ihre Laut- sprecher auf gleicher Höhe anzuordnen, damit das richtige Klangbild entsteht. Am besten, Sie experimentieren ein wenig und variieren die Aufstellung, um den optimalen Klang zu ermitteln. Subwoofer Ein Subwoofer ist ein Lautsprecher, der nur Tiefton-Frequenzen wiedergibt. Dies entlastet die übrigen Lautsprecher Ihres Systems, die sich auf diese Weise auf das konzentrieren können, was sie am besten können, die Wiedergabe des mittleren Frequenzbereichs und des Diskant-Bereichs. Die Lautwiedergabe im ganzen System wird dadurch insge- samt verbessert. Die unterschiedlichen Subwoofer von Audio Pro sind zu allen unseren Serien kompatibel. Sie können sich eigentlich frei entscheiden und den- jenigen wählen, der am besten zu Ihrer Anlage passt. Unsere Subwoofer sind dank unserer patentierten Ace-Bass®- Technologie klein und handlich, sie las- sen sich also leicht und platzsparend in Ihrem Wohnraum unterbringen. Positionieren des Subwoofers Stellen Sie Ihren Subwoofer stets in der Nähe einer Wand auf. Je näher an einer Ecke er sich befindet, desto stärker wird die Basswiedergabe. Probieren Sie verschiedene Positionen, um die für Ihren Raum optimale Anordnung zu finden. Achten Sie darauf, einen Sub- woofer nicht in der Nähe von Öffnungen (beispielsweise Türen) aufzustellen, dies beeinflusst die Wiedergabe negativ.29 Verstärker Ein Verstärker mit zu hoher Leistung kann die Lautsprecher zerstören. Ein zu schwacher Verstärker kann die Laut- sprecher ebenfalls zerstören. Der Ver- stärker ist der Motor in Ihrer Anlage, er treibt Ihre Lautsprecher an. Wir möchten Ihnen hier einige Ratschläge und Tipps geben, wie Sie diesen Motor auf die für Ihre Lautsprecher wie für Ihre Ohren beste Weise ausnutzen. Jedes Mal, wenn Sie die Lautstärke auch nur ein klein wenig aufdrehen, hat sich die Ausgangsleistung Ihres Ver- stärkers verdoppelt. Für die meisten Verstärker gilt: Die maximale Aus- gangsleistung bringt der Verstärker, wenn die Lautstärke auf 2 Uhr gedreht wird. Wird die Lautstärke darüber hinaus erhöht, vergrößert sich nicht die Aus- gangsleistung, sondern es erhöht sich nur die Verzerrung, die nichts Posi- tives zum Klang beiträgt - im Gegenteil. Wenn ein Verstärker zu stark belastet wird, kommt es manchmal zu extremen Ausgangssignalen für die Lautsprecher. Leider hört man nicht immer, dass etwas nicht stimmt, bevor es zu spät ist und Ihre Lautsprecher platzen. Vergessen Sie nicht: Wenn die Laut- stärke bis auf etwa 2 Uhr aufgedreht ist, ist Vorsicht geboten. Wird außerdem der Bass- oder Höhenregler des Verstärkers eingesetzt, erreicht der Verstärker seine maximale Leistung noch früher, eventuell bereits bei Stellung 12 Uhr. Seien Sie sich bewusst, dass eine Er

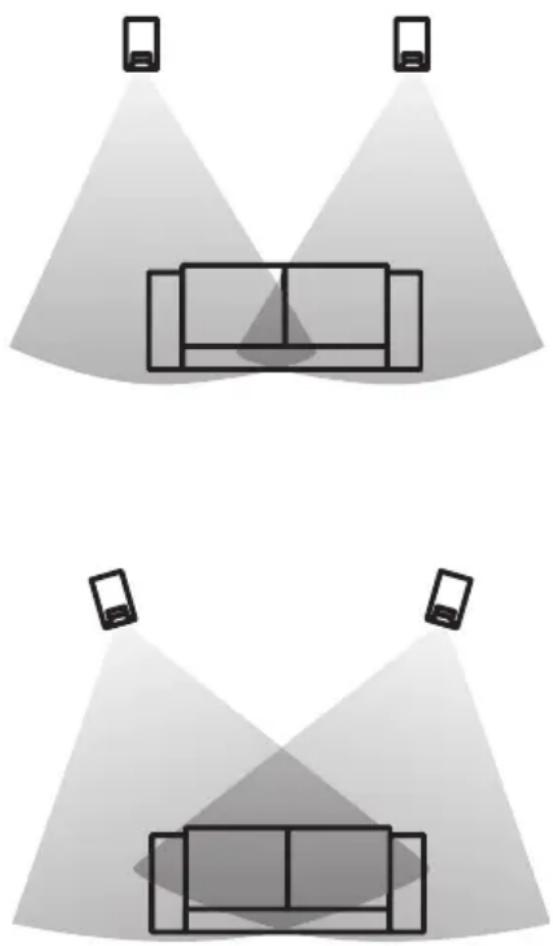

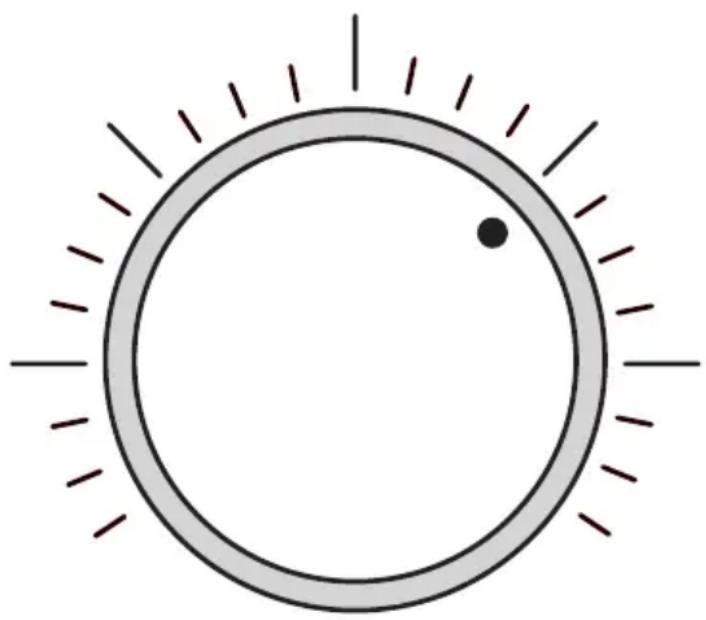

höhung des Basses um beispielsweise 6 dB bedeutet, dass der Verstärker eine 4 Mal höhere Leistung für den Bass abgibt als bei Mittelstellung.30 Heimkino Beim Ansehen von Filmen macht der Ton einen großen Teil des Erlebnisses aus. Aus diesem Grund werden bei der Produktion eines Filmes viel Zeit und Geld gerade in den Ton investiert. Wenn Sie einen Film im Kino sehen, spüren Sie dies sehr eindrucksvoll. Der Klang füllt den ganzen Raum aus und umfängt das Publikum, wie dies ein gewöhnliches Fernsehgerät nicht einmal annähernd vermag. Man spürt, wie der Hubschrau- ber über einen hinwegfliegt, oder hat das Gefühl, dass einem Pistolenkugeln um die Ohren pfeifen. Eine Heimkinoan- lage liefert Ihnen das Klangbild, das den Filmemachern bei der Produktion vorschwebte. Sie haben Ihr eigenes kleines Kino und können damit den Zauber heraufbeschwören, der sonst dem Erlebnis in einem großen Kinosaal vorbehalten ist. Alle Lautsprecher von Audio Pro eignen sich hervorragend für die Einrichtung eines Heimkinosystems. Denn alle unsere Lautsprecher sind in- nerhalb der Serien klanglich aufeinander abgestimmt, wodurch sich eine Menge verschiedener Kombinationsmögli- chkeiten für Ihre Anlage ergeben. Positionierung für Heimkino Center-Lautsprecher: Der wichtigste Lautsprecher in einer Heimkinoan

lage. Dieser Lautsprecher gibt die Dialoge und Spezialeffekte wieder, die sich im Bildschirmbereich abspielen. Es ist wichtig, dass der Center-Laut

sprecher klanglich auf die übrigen Front-Lautsprecher abgestimmt ist, damit Geräusche, die zwischen den verschiedenen Lautsprechern wandern, nicht unterschiedlich klingen. Position- ieren Sie den Center-Lautsprecher so nah wie möglich beim Bild, am be

sten genau mittig über oder unter der Bildquelle. Front-Lautsprecher: Für eine ausgewo

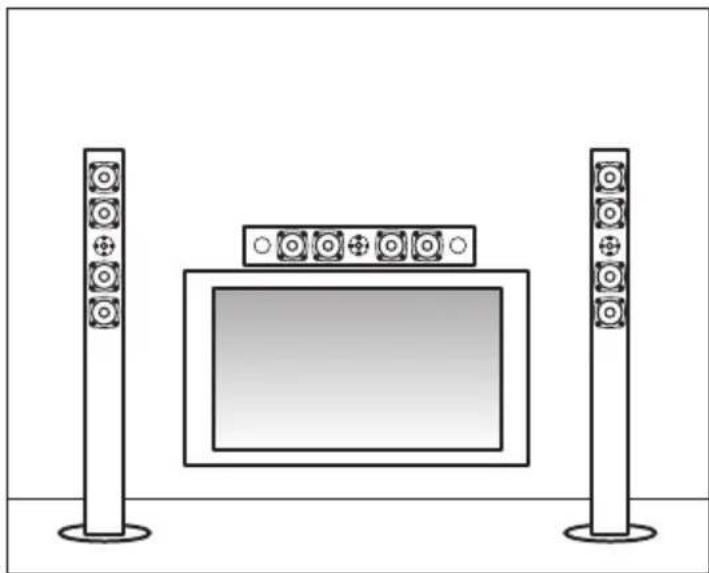

gene und natürliche Klangwiedergabe ist es wichtig, dass die Front-Lautsprecher mit dem Center-Lautsprecher, und selb- stverständlich auch untereinander, tonal abgestimmt sind. Positionieren Sie die drei Front-Lautsprecher so, dass sie in einer Linie und auf gleicher Höhe stehen, um das Optimum für Ihr Filmerlebnis herauszuholen. Surround-Lautsprecher: Die hinteren Lautsprecher in einer Heimkinoanlage werden als Surround-Lautsprecher bez

eichnet. Hier zeigt sich der Unterschied zwischen analogen und digitalen Syste

men. Bei analogen Systemen brauchen die hinteren Lautsprecher tonal nicht mit den vorderen abgestimmt zu sein, denn der jeweils wiedergegebene Frequen

zumfang ist begrenzt und wird in Mono erzeugt. Bei digitalen Systemen müssen alle Lautsprecher (außer dem Subwoof- er) klanglich miteinander abgestimmt sein. Denn der Klang wird hier in 5 sepa- raten Kanälen mit jeweils dem gesamten Frequenzumfang wiedergegeben. Subwoofer : Da ein Subwoofer auss- chließlich Tiefbass wiedergibt, also Frequenzen unter 100 Hz, und das men- schliche Gehör nicht in der Lage ist, die Richtung so niedriger Frequenzen zu be

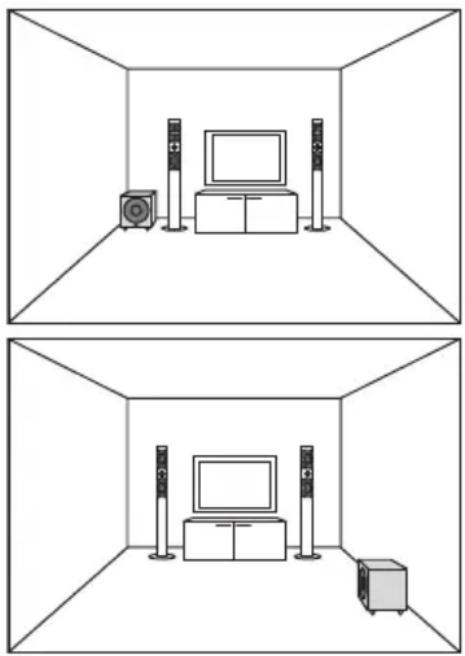

stimmen, trägt dieser Lautsprecher nicht zum räumlichen Klangbild bei, braucht also für den Zuhörer auch nicht sichtbar zu sein. Die Positionierung im Raum ist dagegen von großer Bedeutung. Um den besten Platz für den Basslautsprecher in Ihrem Raum zu finden, müssen Sie verschiedene Varianten ausprobieren. Der Klang soll klar und tief sein, nicht dröhnend oder gedämpft. Wir empfehlen Ihnen, den Subwoofer an einer Wand aufzustellen (was den Bass um 3 dB ver- stärkt) oder in einer Ecke (Verstärkung des Basses um 6 dB).31 Heimkino Formate

Dolby Pro Logic ist ein analoges System und deshalb vor allem für TV-Sendungen und VHS gedacht. Es beruht auf 4 Kanälen, die bei der Aufzeichnung zu einem Stereosignal mit 2 Kanälen verschlüsselt werden. Beim Abspielen läuft dieser Kodierungsprozess erneut ab, nur in umgekehrter Richtung, so dass aus 2 Kanälen wieder 4 entstehen. DOLBY DIGITAL 5.1 Ein digitales Audiosystem. Die Tonspur kann nur auf digitalen Medien wie zum Beispiel DVDs gespeichert werden. Am gebräuchlichsten ist das 5.1-Format, das aus 6 separaten Kanälen besteht. Der Kanal „.1“ ist der Tiefbass DTS Ein mit Dolby konkurrierendes Unternehmen. Was die Anzahl der DVD-Titel betrifft, ist DTS als Tonformat auf dem Heimkinomarkt weniger verbreitet als Dolby Digital, obwohl viele der Ansicht sind, dass DTS ein deutlich besseres Klangbild liefert. DOLBY 6.1 UND 7.1 Sowohl Dolby als auch DTS haben Audio-Systeme entwickelt, die die Integration weiterer, zusätzli

cher, Lautsprecher in das Heimkino gestatten. Das 6.1-Format beinhaltet entsprechend 7 sepa- rate Kanäle, die Rear-Lautsprecher erhalten dadurch Gesellschaft durch einen dritten Kanal. Beim 7.1-Format wird das gesamte Ar- rangement verändert. Mit Hilfe dreier Front-Laut- sprecher, je einem Lautsprecher links und rechts von Ihnen und zweier Hintergrund-Lautsprecher wird ein anderes Klangbild aufgebaut. THX THX ist ein Standard für die optimale Präsentation von Ton und Bild in einem Film. Bevor sich ein Produkt oder ein Kinosaal mit dem THX-Siegel schmücken darf, müssen sie sich zuerst von Lucasfilm zertifizieren lassen. THX ist also kein Tonsystem, sondern eine Art Qualitätssiegel.32 Fehlersuche Bei der Konstruktion der Audio Pro-Lautsprecher wurde Wert auf Zuverlässigkeit gelegt, sie sollten also selten Grund zur Beanstandung geben. Achten Sie darauf, ob Fehler, deren Ursprung irgendwo in ihrer Anlage liegt, sich über die Lautsprecher kundtun. Anders ausge

drückt: Wenn der Klang nicht in Ordnung ist, muss dies nicht an Ihren Lautsprechern liegen. Gehen Sie deshalb bei der Fehlersuche methodisch und genau vor. Sollte der Fehler in den Lautsprechern zu suchen sein, wird er ständig und unabhängig davon, welche Program

mquelle Sie verwenden, zu hören sein. Mögliche Ursache Kopfhörer sind angeschlossen. Falsche Programmquelle ist eingestellt. Die Stromzufuhr an den Geräten ist nicht eingeschaltet. Der Balance-Regler kann auf ganz links oder ganz rechts gestellt sein. Defekte Lautsprecherkabel. Die Lautsprecher sind nicht in Phase. Die Schutzschaltung wird ak

tiviert. Ursachen können eine zu niedrige Impedanz (Wider

stand) oder defekte Leitungen (Kurzschluss) sein. Überprüfen Entfernen Sie die Kopfhörer. Vergewissern Sie sich, dass die richtige Programmquelle und das richtige Lautsprecherpaar gewählt sind. Vergewissern Sie sich, dass alle Geräte eingeschaltet sind. Bringen Sie den Balance-Re

gler in Mittelstellung. Überprüfen Sie die Anschlüsse der Lautsprecherkabel. Überprüfen Sie weiter die An

schlüsse der Programmquellen. Tauschen Sie auch die Kabel von linkem und rechtem Laut- sprecher aus. Ist es derselbe Lautsprecher, der stumm bleibt, ist er defekt. Wenn nicht, liegt die Fehlerquelle außerhalb des Lautsprechers. Vergewissern Sie sich, dass die Anschlüsse von Plus (+)- und Minus (-)-Kabel am Laut

sprecher und am Verstärker übereinstimmen. Sehen Sie nach, welche Im

pedanz der Verstärker benötigt. Überprüfen Sie auch, ob alle Leitungen unbeschädigt und nicht kurzgeschlossen sind. Symptom Aus keinem der Laut- sprecher ist ein Ton zu hören. Ton ist nur aus einem der Lautsprecher zu hören. Undeutlicher Bass und/ oder diffuser Stereok
