MANUALE UTENTE Avanto 5.0 HTS AUDIO PRO

Grazie per aver scelto gli altoparlanti Audio Pro. Dal 1978 produciamo al-toparlanti con il fine ultimo di offrire la massima qualità audio al miglior prezzo. Perché? Semplice: perché vogliamo far provare un'esperienza d'ascolto unica al maggior numero di persone possibile.

Oggi gli altoparlanti Audio Pro sono presenti in oltre 30 paesi su quattro continenti. Per sfruttare appieno le caratteristiche dei vostri diffusori seguite i consigli di questo manuale su come installare e dove collocare gli altoparlanti Audio Pro.

MANUALE

UN'INTRODUZIONE AI VOSTRI NUOVI ALTOPARLANTI AUDIO PRO

SOMMARIO

1. Installazione
2. Posizionamento
3. Subwoofer
4. Amplificatore
5. Home Cinema
6. Risoluzione dei problemi

Prima dell'installazione

Estrarre con cautela tutto il materiale contenuto nella confezione. È importante che durante la procedura di collegamento l'impianto audio sia spento. Procedete con calma e seguite con attenzione le istruzioni di collegamento onde evitare di danneggiare l'impianto.

Per i cavi di lunghezza inferiore a 10 metri raccomandiamo uno spessore di almeno 1,00 mm2 di area di sezione trasversale. Se sono richiesti cavi di lunghezza superiore, scegliete uno spessore maggiore. Assicuratevi sempre che i cavi siano della lunghezza strettamente necessaria: la dispersione elettrica sarà minima, a vantaggio della qualità della riproduzione. La tabella in basso riporta lo spessore consigliato in relazione alla lunghezza dei cavi.

Area della sezione del cavo (mm2) e lunghezza massima in metri

Area della sezione Lunghezza massima (mm2) (m)

2,50 25
1,50 15
1,00 10

10 mm

Collegamento

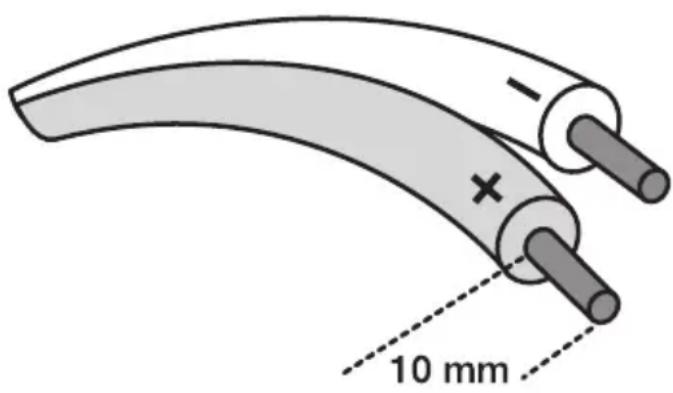

Se l'operazione non è già stata effettuata, rimuovete circa 10 mm di materiale isolante a un'estremità del cavo. Collegiate il cavo positivo (+) all'uscita positiva (+) dell'amplificatore, solitamente indicata dal colore rosso. Allo stesso modo, collegate il cavo negativo (-) all'uscita negativa (-), solitamente indicata dal colore nero. Collegiate quindi l'altra estremità del cavo ai corrispondenti ingressi dell'altoparlante (rosso/nero).

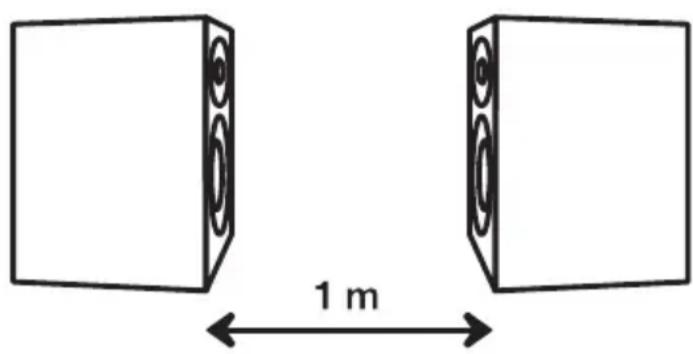

Se per qualche motivo pensate di non aver collegato i cavi correttamente, potete verificarlo in modo semplice con un cosiddetto test di fase. Con il test di fase potrete capire se gli altoparlanti funzionano in fase, ovvero se i coni dei diffusori a destra e sinistra funzionano in sintonia reciproca. Per effettuare il test procedete come segue: collocate gli altoparlanti l'uno di fronte all'altro a una distanza di circa 1 metro. Posizionateli in modo che i rispettivi lati anteriori si fron-teggino e che il suono si trasmetta da un diffusore verso l'altro. Inserite un CD con molti toni bassi, selezionate un volume medio-alto e ascoltate i bassi. Dopo un certo tempo, scambiate tra loro i cavi di un altoparlante collegati alle uscite + e – dell'amplificatore. Riascoltate lo stesso brano e fate attenzione alla riproduzione dei bassi: quando li sentirete con maggior qualità audio significherà che gli altoparlanti sono in fase e che quindi il collegamento è corretto.

1 m

Posizionamento

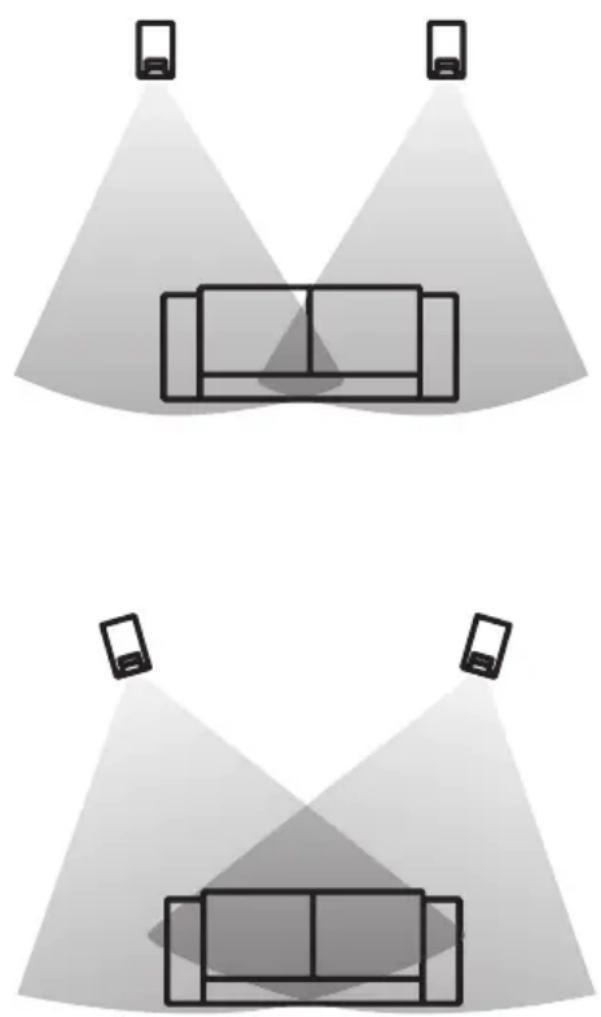

Una regola pratica fondamentale è collocare gli altoparlanti in modo da formare un triangolo isoscele rispetto alla zona di ascolto. Il vertice del triangolo è costituito dalla zona di ascolto, mentre gli altoparlanti sono disposti negli altri due angoli (si vedano le figure). Verificate sempre che la traiettoria del suono verso la zona di ascolto non sia interrotta da mobili di grandi dimensioni. Se desiderate rafforzare i bassi, cercate di collocare gli altoparlanti nei pressi degli angoli della stanza. Ricordate però che non è consigliabile posizionarli direttamente negli angoli: i bassi potrebbero risultare troppo forti. Per ottenere una buona immagine sonora, gli altoparlanti devono essere collocati alla stessa altezza. Provate varie soluzioni per capire come ottenere la migliore qualità audio.

Il subwoofer è un altoparlante che riproduce solo i bassi profondi, consentendo agli altri diffusori dell'impianto di dedicarsi esclusivamente al loro compito: riprodurre le medie frequenze e gli alti, aumentando la qualità della riproduzione in tutto il sistema.

I vari subwoofer Audio Pro possono essere utilizzati con tutte le nostre serie di altoparlanti, quindi scegliere quello più adatto al vostro impianto è una decisione del tutto soggettiva. Tutti i nostri subwoofer sono compatti e maneggevoli grazie alla tecnologia brevettata acebass®, che li rende facili da installare e poco ingombranti.

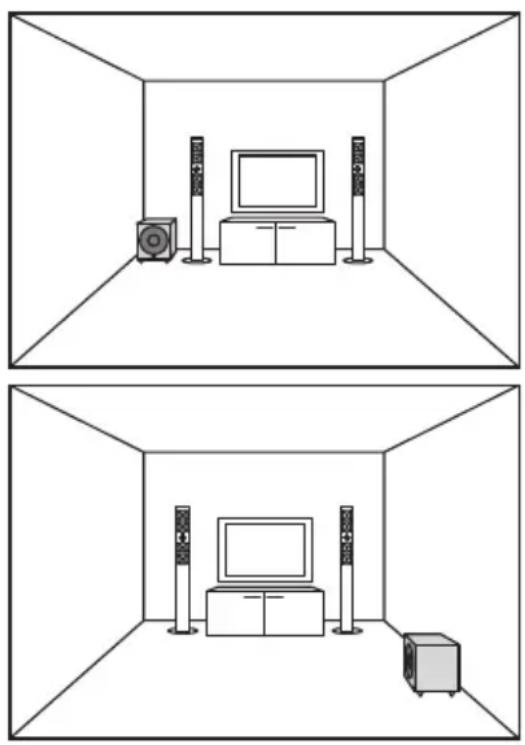

Dove collocare il subwoofer

Il subwoofer va posizionato sempre accanto a una parete. Tenete a mente che più è vicino a un angolo e maggiore è la qualità della riproduzione dei bassi. Pro-vate varie disposizioni per trovare quella più adatta alla vostra stanza. Cercate di non collocare il subwoofer nei pressi di aperture (ad esempio porte) che incider -ebbero negativamente sulla qualità della riproduzione.

Amplificatore

Un amplificatore troppo potente o troppo debole può danneggiare gli al-toparlanti. L'amplificatore è il motore del vostro impianto audio ed è un componente di fondamentale importanza per i diffusori. Questo manuale contiene alcuni suggerimenti per sfruttare nel modo migliore le sue caratteristiche, con vantaggi sia in termini di funzionalità degli altoparlanti che di esperienza d'ascolto.

Ogni minimo aumento di volume comporta il raddoppiamento della potenza di uscita dell'amplificatore. Nella maggior parte degli amplificatori, quando la manopola del volume raggiunge la posizione "ore 2" la potenza di uscita è al livello massimo. Incrementando ulteriormente il volume, la potenza di uscita non aumenterà. Crescerà solo la distorsione, con effetti tutt'altro che positivi sul suono. Se un amplificatore è costretto a funzionare con un volume eccessivo, il segnale in uscita verso gli altoparlanti potrebbe risentirne notevolmente. Sfortunatamente, non sempre ci sia accorge che c'è qualcosa che non va prima che l'altoparlante sia danneggiato.

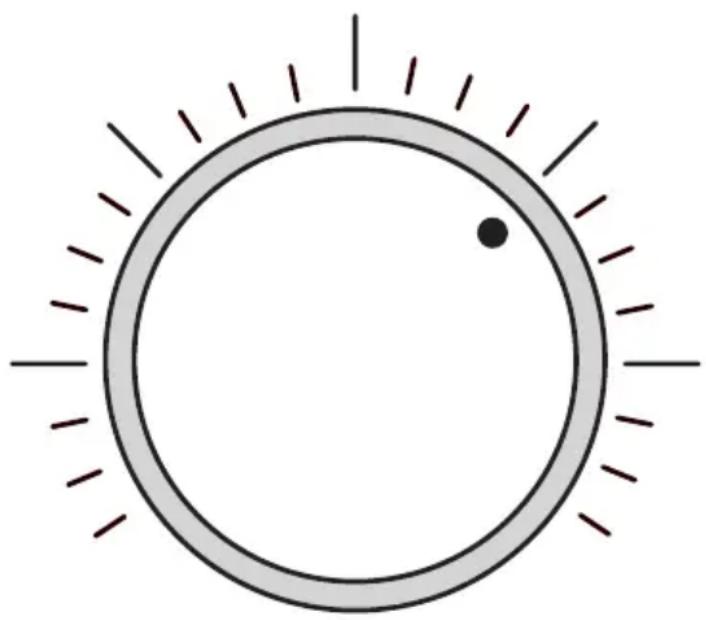

Ricordate sempre di fare attenzione quando la manopola del volume si trova intorno alla posizione “ore 2”. Se anche le funzioni di controllo dei bassi o degli alti dell’amplificatore sono im-postate su valori alti, la potenza massima verrà raggiunta ancora prima, probabilmente già nella posizione “ore 12”.

Considerate che aumentando i bassi di 6dB, ad esempio, l'amplificatore fornisce ai bassi una potenza 4 volte superiore rispetto al livello normale.

Quando si guarda un film, il suono è parte integrante dello spettacolo. È per questo che durante la sua realizzazione si investe molto tempo e denaro nel sonoro. Al cinema potete rendervene conto chiaramente: il suono riempie tutto l'ambiente e avvolge il pubblico con un effetto impossibile da ottenere con un normale televisore. Potete sentire gli elicotteri volare sopra la testa o avere la sensazione delle pallottole che vi sfiorano fischlando. Un sistema Home Cinema ricrea l'immagine sonora che il regista aveva in mente durante la realizzazione del film. Avrete un piccolo cinema in casa con cui ricostruire quell'atmosfera magica che altrimenti potreste vivere solo in una grande sala. Qualsiasi sistema di altoparlanti Audio Pro è la scelta ideale per allestire un impianto Home Cinema: tutti i nostri diffusori sono infatti regolati in armonia all'interno delle varie serie, il che vi permette di scegliere tra numerose combinazioni diverse per il vostro impianto.

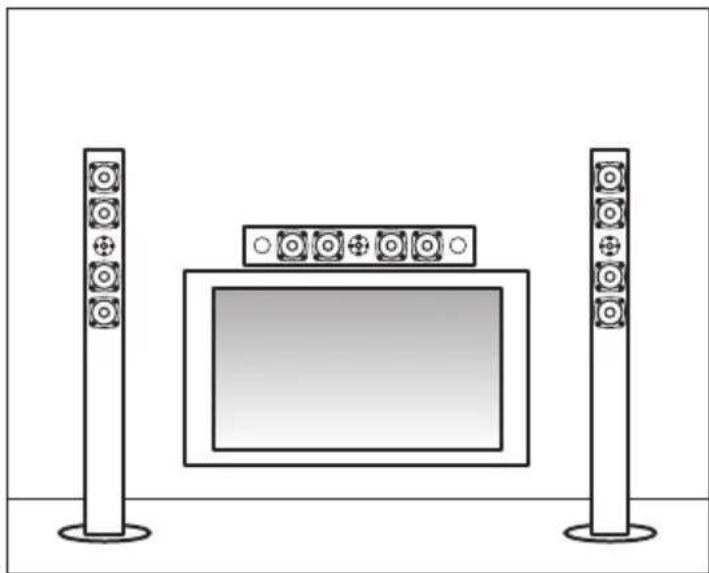

Dove posizionare gli altoparlanti per l'Home Cinema

Altoparlante centrale: è l'altoparlante più importante di un sistema Home Cinema. Riproduce tutte le voci e gli effetti speciali visibili sullo schermo. È fondamentale che l'altoparlante centrale sia regolato in armonia con gli altri diffusori frontali, in modo che i suoni in movimento tra i vari altoparlanti non siano discordanti. Collocatelo il più vicino possibile all'immagine, preferibilmente al centro, sopra o sotto lo schermo.

Altoparlanti frontali: per ottenere una riproduzione audio bilanciata e naturale, è importante che gli altoparlanti fron - tali siano regolati in armonia tra loro e rispetto a quello centrale. Per provare

un'esperienza d'ascolto davvero unica, collocate i tre altoparlanti frontali in modo che siano allineati tra loro e alla stessa altezza.

Altoparlanti surround: gli altoparlanti posteriori di un sistema Home Cinema sono detti altoparlanti surround, ed è qui che si nota la differenza tra i sistemi analogici e quelli digitali. Nei sistemi analogici non è necessario che gli altoparlanti posteriori siano regolati in armonia con quelli anteriori. Il suono, infatti, ha una gamma di frequenze limitata ed è prodotto in mono. Nei sistemi digitali, invece, tutti gli altoparlanti devono essere regolati in armonia (ad eccezione del subwoofer), poiché il suono viene riprodotto su 5 canali separati e con l'intera gamma di frequenze.

Subwoofer: poiché il subwoofer ripro - duce solo i bassi profondi, ovvero le frequenze inferiori a 100 Hz, e l'orecchio umano non è in grado di stabilire la direzione da cui provengono tali fre- quenze, questo altoparlante non con- tribuisce alla localizzazione del suono e quindi non deve necessariamente essere visibile all'ascoltatore. Tuttavia, la sua posizione nell'ambiente è molto impor- tante. Effettuate varie prove per trovare la collocazione migliore del subwoofer. Il suono deve essere profondo e pulito, non rimbombante o attutito. Vi suggeria- mo di collocarlo contro una parete (i bassi aumentano di 3 dB) o in un angolo (per un rafforzamento pari a 6 dB).

Trattandosi di un sistema analogico, il Dolby Pro Logic è utilizzato soprattutto per i programmi televisivi e le videocassette. È basato su 4 canali che durante la registrazione vengono codificati in un segnale stereo a 2 canali. Durante la riproduzione avviene il processo uguale e contrario: da 2 canali si passa a 4.

DOLBY DIGITAL 5.1

È un sistema audio digitale. Le tracce audio possono essere conservate solo su supporti digitali come ad esempio i DVD. Lo standard più diffuso è il 5.1, consistente in 6 canali separati. Il canale “.1” è riservato ai bassi profondi.

DTS

Un marchio in concorrenza con Dolby. Sul mercato Home Cinema lo standard DTS è meno diffuso del Dolby Digital per quanto riguarda il numero di titoli in DVD, anche se molti ritengono che il DTS offra un'immagine sonora nettamente superiore.

DOLBY 6.1 E 7.1

Sia Dolby che DTS hanno sviluppato sistemi audio che consentono l'utilizzo di vari altoparlantiin un impianto Home Cinema. Lo standard 6.1 comprende quindi 7 canali separati, il che significa che agli altoparlanti posteriori si aggiunge un terzo canale. Con lo standard 7.1 si spostal'intera configurazione e si crea un'altra immagine sonora con tre altoparlanti anteriori, un diffusore a destra e uno a sinistra della zona d'ascolto e due altoparlanti posteriori.

THX

Il THX è uno standard relativo all'ottimizzazione dell'audio e dell'immagine di un film. Il mar - chio THX è concesso solo a prodotti o cinema omologati da Lucasfilm. Il THX non è quindi un sistema audio ma un tipo di garanzia di qualità.

Risoluzione dei problemi

Gli altoparlanti Audio Pro sono prodotti affidabili ed è molto raro che siano soggetti a guasti. Ricordate che attraverso gli altoparlanti si manifestano anche problemi relativi ad altri componenti dell'impianto. In altre parole, se l'audio risulta anomalo, non è detto che si tratti di un guasto dell'altoparlante. Individuate la causa del problema in modo metodico e accurato. Se il guasto interessa gli altoparlanti, l'anomalia sarà percepibile a prescindere dalla fonte di riproduzione selezionata.

Sintomo	Possibile causa	Verificare
Nessuno degli altoparlanti emette alcun suono.	Sono collegate le cuffie.La fonte di riproduzione se -lezionata non è corretta.La corrente non arriva a tutti i componenti.	Scollegare le cuffie.Verificare di aver selezionato la giusta fonte di riproduzione e la coppia di altoparlanti corretti.Verificare che tutti i componenti siano accesi.
Il suono proviene da un solo altoparlante.	La manopola di bilancia -mento può essere stata spostata all'estrema sinistra o all'estrema destra.I cavi degli altoparlanti sono difettosi.	Riportare al centro la manopola di bilanciamento.Verificare il collegamento dei cavi degli altoparlanti. Contr-ollare anche il collegamento delle varie fonti di riproduzione.Provare a scambiare i cavi tra l'altoparlante destro e quello sinistro e viceversa. Se lo stesso altoparlante continua a non emettere alcun suono, l'altoparlante è guasto. In caso contrario, il problema interessa un altro componente.
Scadente riproduzione dei bassi e/o immagine stereo poco chiara.	Gli altoparlanti non sono in fase.	Verificare che i cavi + e - siano collegati nello stesso identico modo sia all'altoparlante che all'amplificatore.
L'amplificatore si spegne.	Si attivano i circuiti di sicu -rezza. Il problema può essere causato da un'impedenza troppo bassa o da alcuni cavi danneggiati (corto circuito).	Verificare i requisiti di impeden -za dell'amplificatore. Assicurar -si inoltre che tutti i cavi siano integri e non cortocircuitati.
