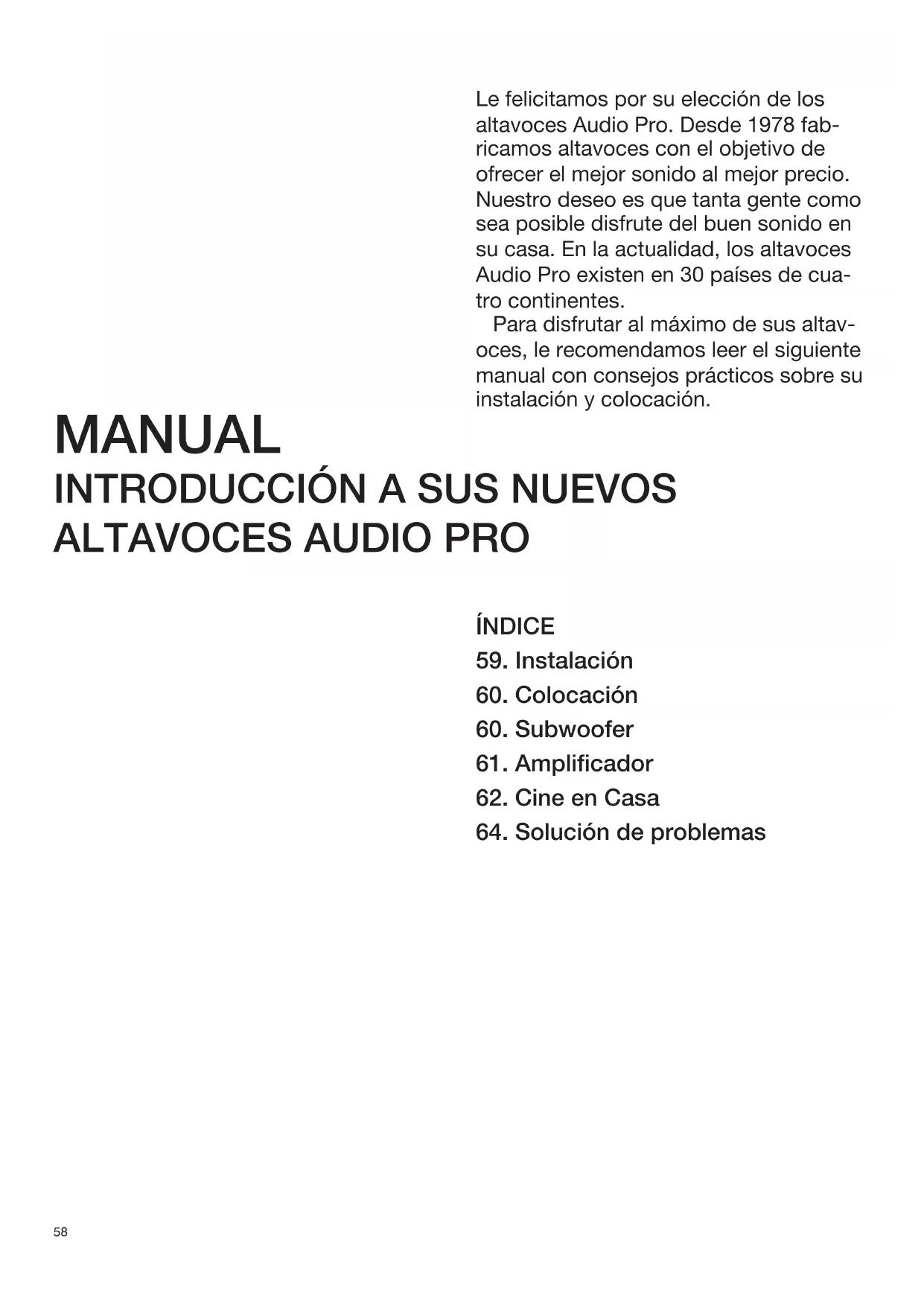

MANUAL DE USUARIO Avanto 5.0 HTS AUDIO PRO

Le felicitamos por su elección de los altavoces Audio Pro. Desde 1978 fabricamos altavoces con el objetivo de ofrecer el mejor sonido al mejor precio. Nuestro deseo es que tanta gente como sea posible disfrute del buen sonido en su casa. En la actualidad, los altavoces Audio Pro existen en 30 países de cuatro continentes.

Para disfrutar al máximo de sus altavoces, le recomendamos leer el siguiente manual con consejos prácticos sobre su instalación y colocación.

MANUAL

INTRODUCCIÓN A SUS NUEVOS ALTAVOCES AUDIO PRO

ÍNDICE

1. Instalación
2. Colocación
3. Subwoofer
4. Amplificador
5. Cine en Casa
6. Solución de problemas

Antes de proceder a la instalación

Desembale el equipo con cuidado. Es importante que el equipo de sonido esté apagado durante la conexión. Siga cuidadosamente las instrucciones de conexión para no dañar el equipo.

Recomendamos utilizar cables de un máximo de 10 metros de longitud y de un grosor de por lo menos 1,00 mm2 de área de sección transversal. En caso de necesitar cables más largos, se recomienda utilizar un cable más grueso. Procure utilizar cables tan cortos como pueda. De este modo, se minimizan las pérdidas eléctricas en los cables, lo cual a su vez mejora la calidad sonora. En el cuadro siguiente ofrece-mos una orientación sobre el grosor de los cables en relación a la longitud.

Área de la sección transversal del cable de altavoz (mm2) y longitud máxima en metros.

Área de sección Longitud máxima transversal (mm2) (m)

2,50 25
1,50 15
1,00 10

10 mm

Conexión

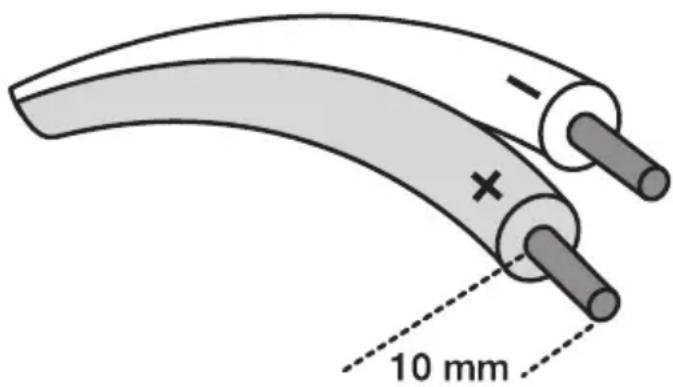

Empiece extrayendo unos 10 mm del aislamiento de los cables, en caso de no suministrarse así. Conecte el cable positivo (+) a la salida positiva del amplificador (+) que suele ser roja. Del mismo modo, conecte el cable negativo (-) a la salida negativa del amplificador (-) que suele ser negra. Seguidamente, conecte el otro extremo del cable a los enchufes rojo y negro del altavoz.

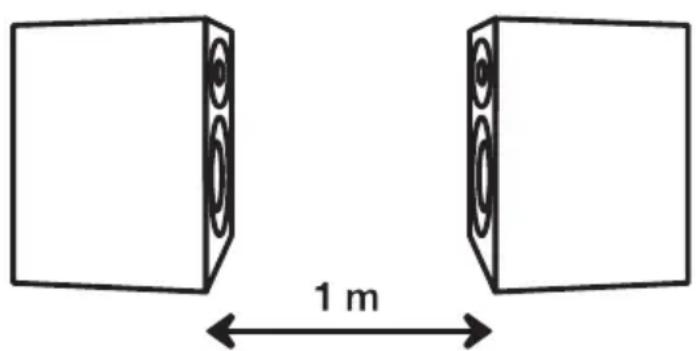

Si por cualquier motivo, no está seguro de haber conectado los cables del altavoz correctamente, puede realizar la denominada “Prueba de Fase Acústica”. Esta prueba permite verificar si los altavoces emiten en fase, es decir si los conos del altavoz izquierdo funcionan al unísono con los del de la derecha. Cómo realizar la prueba: ponga los altavoces uno encarado hacia el otro a una distancia de aproximadamente 1 metro. Encare las partes delanteras una hacia la otra para que su emisión choque entre sí. Inserte luego un CD con bajas frecuencias, ponga un volumen medio alto y présteles atención. Al cabo de un rato, intercambie en el amplificador los enchufes + y - de uno de los altavoces. Vuelva a poner la misma canción y controle las bajas frecuencias. La conexión que ofrezca un nivel de bajos más alto corresponde a la instalación correcta.

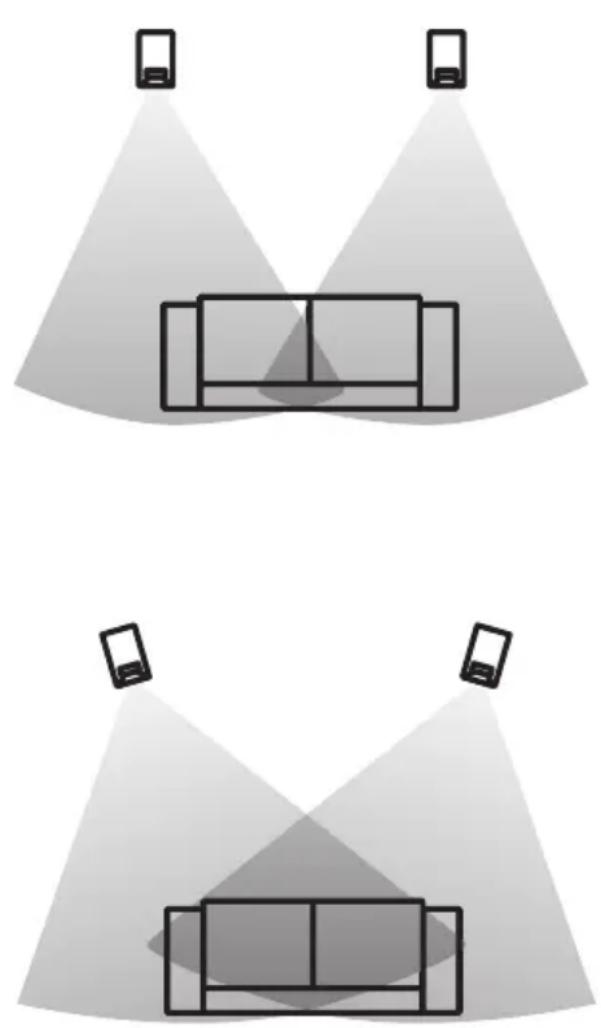

Por norma general se colocan los altavoces formando un triángulo isósceles: en el vértice del triángulo está el oyente y los altavoces en las dos esquinas restantes. Ver ilustraciones. Asegúrese de no colocar muebles grandes entre los altavoces y el oyente. Si desea aumentar las bajas frecuencias, coloque los altavoces cerca de una de las esquinas de la habitación. No obstante, no se recomienda colocar los altavoces en una esquina, ya que la amplificación de bajos puede resultar demasiado fuerte. No olvide colocar los altavoces a la misma altura para una correcta imagen de sonido. Experimente cambiando los altavoces de sitio hasta conseguir un sonido perfecto

Un subwoofer es un altavoz que sólo reproduce las frecuencias bajas del espectro sonoro. Ello permite al resto de altavoces del sistema concentrarse en sus puntos fuertes: la reproducción de agudos y medios. Ello hace que la calidad sonora del sistema entero sea mejor.

Los diferentes subwoofers de Audio Pro pueden utilizarse en todas nuestras series. Por lo cual, Usted sólo necesita elegir el qué mejor se adapte a su equipo. Gracias a nuestra patentada tecnología ace-bass®, nuestros subwoofers son pequeños, prácticos, fáciles de colocar y ocupan poco espacio.

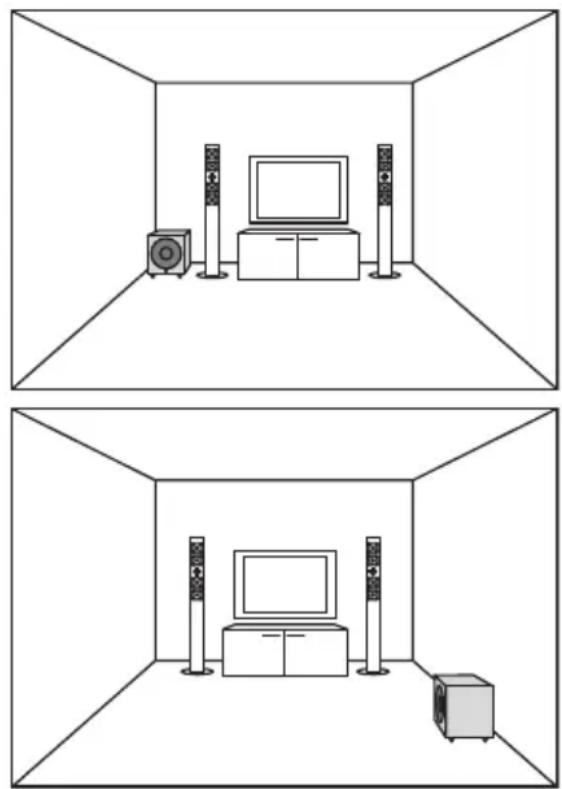

Colocación del subwoofer

Coloque siempre el subwoofer cerca de una pared. Cuanto más cerca de una esquina se sitúe, más aumenta la reproducción de bajos. Pruebe a situarlo en distintos lugares de la habitación hasta encontrar el sitio perfecto. Evite colocar el subwoofer cerca de una apertura (por ejemplo una puerta), ello influye negativamente en la reproducción del sonido.

Amplificador

Un amplificador demasiado potente puede causar un daño irreparable a los altavoces. Un amplificador demasiado débil también. El amplificador es el motor de su equipo de sonido, el encargado de hacer funcionar los altavoces. En este manual pretendemos darle algunos consejos sobre cómo aprovecharlo de la mejor manera, tanto para sus altavoces como para sus oídos.

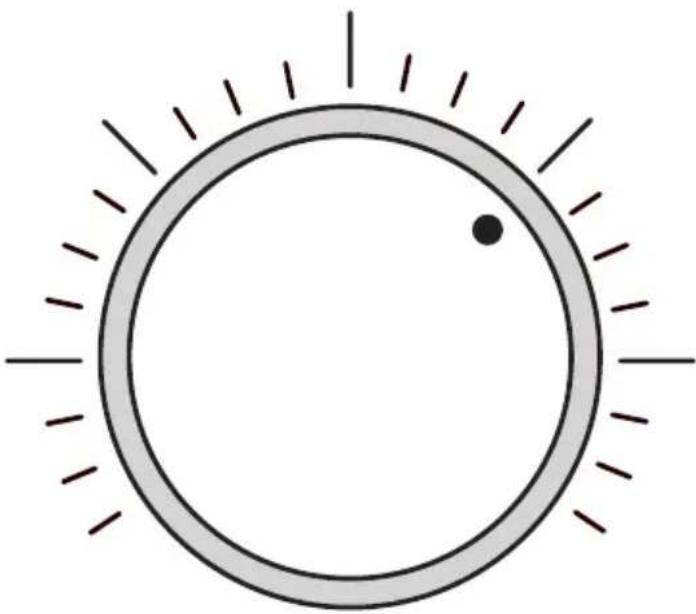

Cada vez que sube un poco el volumen, el efecto de salida de su amplificador se duplica. Por lo general, la mayoría de amplificadores alcanzan el máximo efecto de salida cuando el botón de volumen indica las 2h. Si se sube el volumen aún más, el efecto de salida no aumenta sino únicamente se distorsiona, empeorando el sonido. Si abusamos del amplificador, la señal de salida a los altavoces puede verse afectada. Por desgracia, no siempre es posible detectar un problema hasta que los altavoces se rompen.

Recuerde siempre que cuando el botón de volumen indica aproximadamente las dos hay que ir con cuidado. Si el control de bajos o de agudos del amplificador también está en una posición elevada, el amplificador alcanzará su nivel máximo quizás ya a las 12h.

Recuerde que un aumento del sonido de bajos de por ejemplo 6 dB, implica que el amplificador emite un efecto de bajos 4 veces mayor que en su posición normal.

Cuando se ve una película, el sonido es fundamental. Por esta razón, se invierte mucho tiempo y dinero en los efectos sonoros al hacer una película. En una sala de cine ello resulta evidente. El sonido llena la sala y envuelve al público de un modo inimaginable con una televisión normal. Uno siente cómo el helicóptero sobrevuela la sala y cree estar en medio de un tiroteo. Un equipo de Cine en Casa le proporciona el espectacular sonido creado por los cineastas y le permite montarse su propio Cine en Casa, con la magia y el excelente sonido del que sólo se puede disfrutar en una sala de cine. Todos los altavoces de Audio Pro son adecuados para crear un sistema de Cine en Casa. El sonido de nuestros altavoces está nivelado en todas las series, lo cual hace posible un gran número de combinaciones para su equipo.

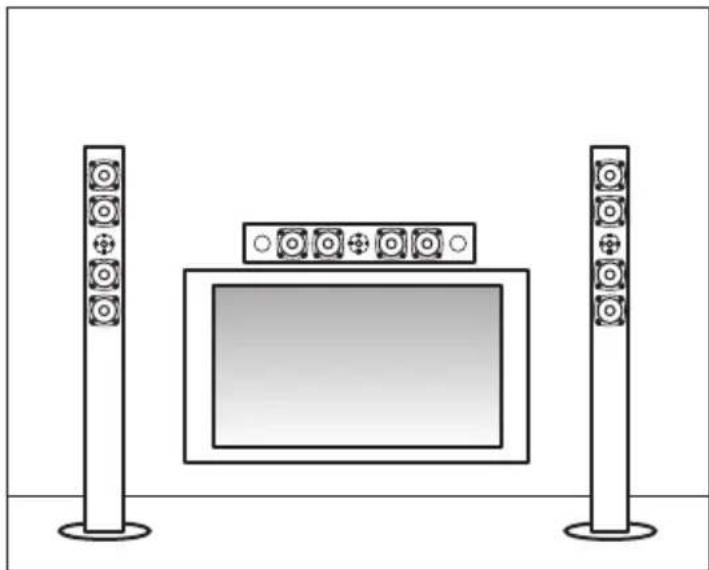

Colocación de su equipo de Cine en Casa

Altavoz central: Es el altavoz más importante en un equipo de Cine en Casa. Es el encargado de reproducir las voces y efectos especiales en la pantalla. Es importante que el sonido emitido por el altavoz central esté nivelado con el del resto de altavoces frontales, para evitar que sonidos que van de un altavoz a otro suenen diferente. Coloque el altavoz central tan cerca como pueda de la pantalla, a ser posible en el centro, encima o debajo de ella.

Altavoces frontales: Es importante que los altavoces frontales estén nivelados con el altavoz central y entre sí, para una reproducción equilibrada y natural del sonido. Coloque los tres altavoces frontales en línea y a la misma altura para disfrutar al máximo de su película.

Altavoces envolventes o surround: Los altavoces traseros de un equipo de Cine en Casa reciben el nombre de envol-ventes o surround, y aquí es donde se nota la gran diferencia entre un sistema analógico y uno digital.

Los sistemas analógicos no requieren que los altavoces traseros estén nivelados con los frontales. Ello se debe a que el sonido se reduce a un rango limitado de frecuencias y se emite en mono. En un sistema digital, todos los altavoces (a excepción del subwoofer) deben estar nivelados. El motivo principal es que el sonido se reproduce en 5 canales separados y con un rango de frecuencias completo.

Subwoofer: Un subwoofer sólo emite frecuencias bajos, es decir por debajo de 100 Hz, y como el oído humano no puede determinar el origen de este tipo de frecuencias, este altavoz no contribuye a la localización de sonidos y, por tanto, no es necesario que esté a la vista. No obstante, su colocación en la habitación sí es de gran importancia. Para encontrar el mejor lugar para el subwoofer hay que ir probando. Colóquelo en distintos lugares; el sonido reproducido debe ser claro y profundo, no ruidoso o apagado. Le recomendamos colocar el subwoofer contra una pared (el sonido de bajos aumenta en 3dB) o en una esquina (el sonido de bajos aumenta en 6 dB).

Formato de Cine en Casa

DOLBY PRO LOGIC

El Dolby Pro Logic, al ser un sistema analógico, está pensado principalmente para emisiones de televisión o VHS. Este sistema está basado en 4 canales que, durante la grabación, se codifican a una señal de estéreo con 2 canales. Durante la reproducción se repite el proceso a la inversa, decodificación, proporcionando una salida de 4 canales.

DOLBY DIGITAL 5.1

Un sistema de sonido digital. La pista de sonido sólo puede almacenarse en medios digitales como por ejemplo un DVD. El formato más habitual es el 5.1 que consta de 6 canales separados. El canal “.1” es el de los sonidos bajos.

DTS

EEmpresa rival de Dolby. En el mercado de Cine en Casa, el formato de sonido DTS no está tan extendido como Dolby Digital por lo que se refiere al número de películas en DVD, a pesar de que muchos sean de la opinión de que la calidad sonora con DTS es mejor.

DOLBY 6.1 Y 7.1

Tanto Dolby como DTS han desarrollado siste - mas de sonido que utilizan varios altavoces en el equipo de Cine en Casa. El formato 6.1 consta de 7 canales separados; ello supone que a los altavoces traseros se les añade un tercer canal. El formato 7.1 funciona de manera algo diferente creando otra imagen de sonido con tres altav- oces centrales, un altavoz a su derecha y un a su izquierda y dos altavoces traseros.

THX

THX es un estándar de calidad para la reproducción óptima de imagen y sonido en una película. Para que un producto o una sala de cine tenga derecho a utilizar la marca THX, se requiere la certificación de Lucasfilm. THX no es un sistema de sonido, sino una especie de garantía de calidad.

Solución de problemas

Los altavoces de Audio Pro están fabricados para ofrecerle el mayor rendimiento y fiabilidad y no deberían ocasionarle ningún problema. Tenga en cuenta que cualquier problema originado en el equipo de sonido produce síntomas en sus altavoces. Con otras palabras, si el sonido no es óptimo, ello no significa que sus altavoces se hayan estropeado. Sea metódico y cuidadoso durante la localización del problema. Cualquier problema en los altavoces se oirá independientemente de qué fuente de programa utilice.

Síntoma	Causa posible	Solución
Los altavoces no reproducen ningún sonido.	Los auriculares están conectados.Incorrecta elección de la fuente de programa.Algún aparato está desenchu -fado.	Desconecte los auriculares.Controle que ha elegido la fuente de programa y los altav-oces correctos.Controle que todos los aparatos estén enchufados.
Sólo emite sonido uno de los altavoces.	El control de equilibrio está completamente hacia la dere -cha o hacia la izquierda.Cables de altavoz defectuosos.	Centre el control de equilibrio.Controle la conexión de los cables de los altavoces. Controle también la conexión de las fuentes de programa. Cambie los cables de la izquierda y póngalos en el altavoz dere -cho, y a la inversa. Si el mismo altavoz sigue sin emitir sonido, es éste el defectuoso. En caso contrario, el problema no es del altavoz.
Reproducción incorrecta de bajos y/-o imagen estéreo difusa.	Los altavoces no emiten en fase.	Controle que los cables + y - estén conectados de manera idéntica al altavoz y al amplifi-cador.
El amplificador se apaga.	Los circuitos de seguridad se activan. Puede ser debido a demasiado baja impedancia o a cables dañados (cortocircuito).	Controle la impedancia nec -esaria para el amplificador.Controle también que todos los cables estén enteros y que no se haya producido ningún cortocircuito.

www.audiopro.com

audio pro
