MANUAL DE USUARIO Porto Go AUDIO PRO

Manual del Propietario

Käyttöohje

Руководство

пользователя

1 2 3 SRC 4 PORTO GO 5 + VOL - 6 audio pro 7 8 9 9 10 11

RC2 - VOL + 1 3 2 MUTE 4 5 TRACK /SEARCH ▶/II 6 audio pro

audio pro

Sistema acceso: Luce verde fissa

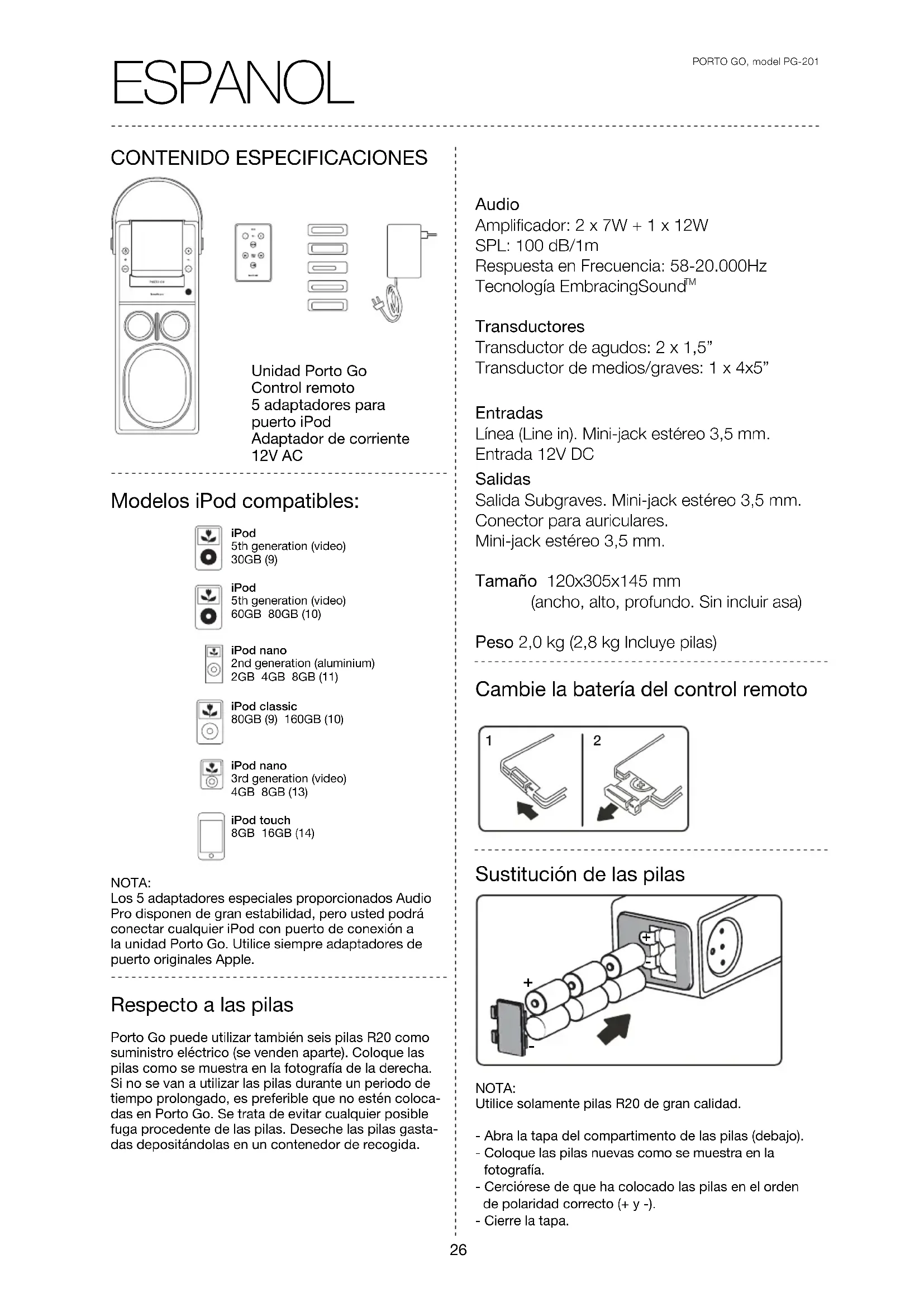

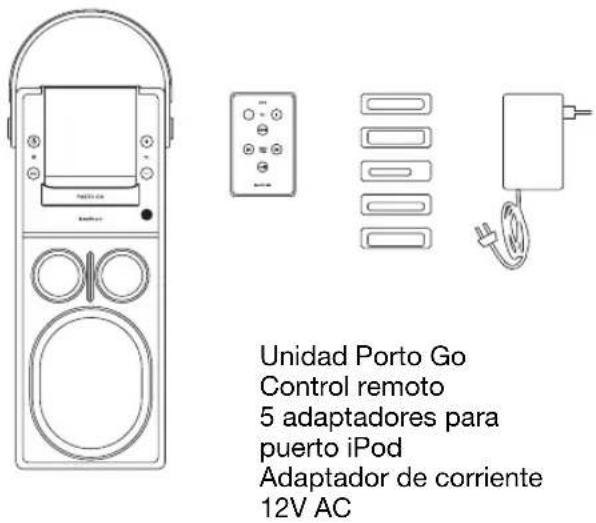

CONTENIDO ESPECIFICACIONES

Unidad Porto Go Control remoto 5 adaptadores para puerto iPod Adaptador de corriente 12V AC

Modelos iPod compatibles:

iPod

Los 5 adaptadores especiales proporcionados Audio Pro disponen de gran estabilidad, pero usted podrá conectar cualquier iPod con puerto de conexión a la unidad Porto Go. Utilice siempre adaptadores de puerto originales Apple.

Respecto a las pilas

Porto Go puede utilizar también seis pilas R20 como suministro eléctrico (se venden aparte). Coloque las pilas como se muestra en la fotografía de la derecha. Si no se van a utilizar las pilas durante un periodo de tiempo prolongado, es preferable que no estén colocadas en Porto Go. Se trata de evitar cualquier posible fuga procedente de las pilas. Deseche las pilas gastadas depositándolas en un contenedor de recogida.

Audio

Amplificador: 2 x 7W + 1 x 12W

SPL: 100 dB/1m

Respuesta en Frecuencia: 58-20.000Hz

Tecnología EmbracingSound™

Transductores

Transductor de agudos: 2 x 1,5"

Transductor de medios/graves: 1 x 4x5"

Entradas

Línea (Line in). Mini-jack estéreo 3,5 mm.

Entrada 12V DC

Salidas

Salida Subgraves. Mini-jack estéreo 3,5 mm.

Conector para auriculares.

Mini-jack estéreo 3,5 mm.

Tamaño 120x305x145 mm

(ancho, alto, profundo. Sin incluir asa)

Peso 2,0 kg (2,8 kg Incluye pilas)

Cambie la batería del control remoto

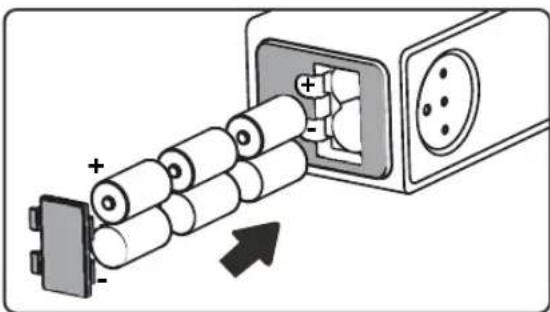

Sustitución de las pilas

Utilice solamente pilas R20 de gran calidad.

• Abra la tapa del compartimento de las pilas (debajo).
• Coloque las pilas nuevas como se muestra en la fotografía.
• Cerciórese de que ha colocado las pilas en el orden de polaridad correcto (+ y -).
• Cierre la tapa.

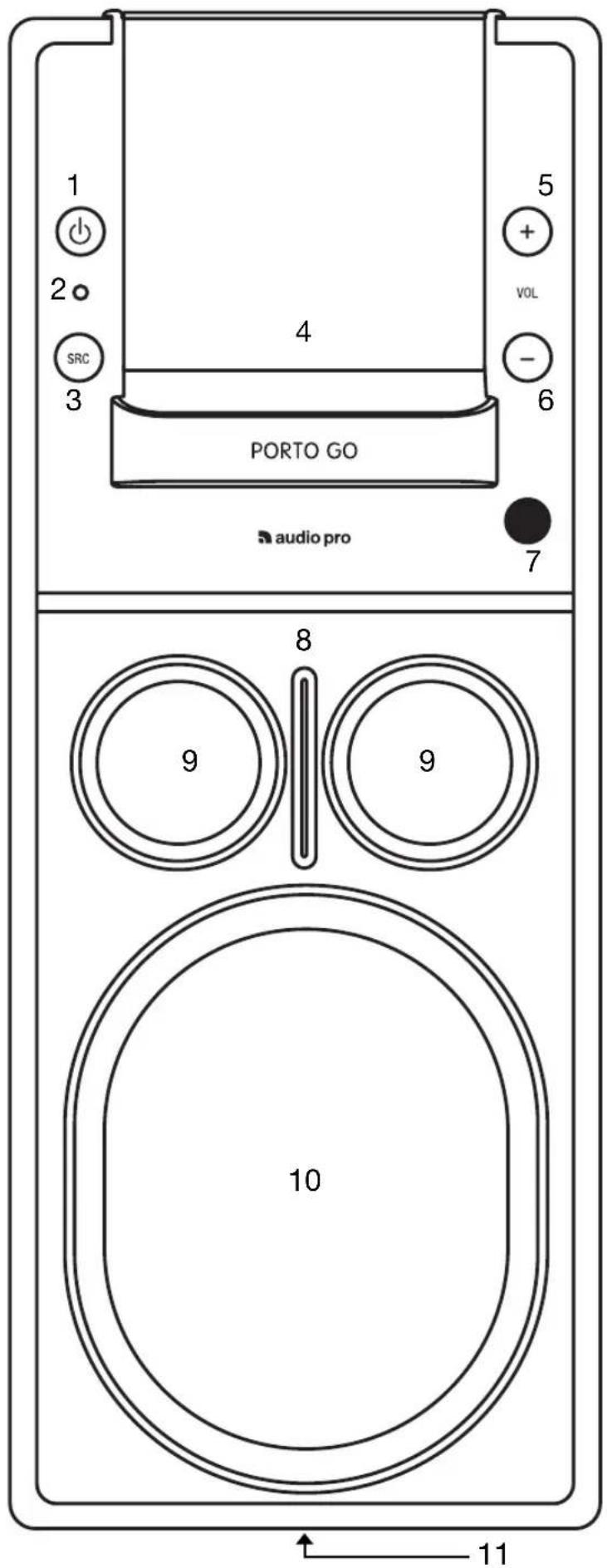

PARTE FRONTAL

1. Modo Stand by

Activa y desactiva la unidad Porto Go.

2. LED de estado

Sistema activado: Luz verde estable

Sistema desactivado: Sin luz

3. SRC

Selección de fuente, conmutará entre las fuentes disponibles (iPod y Línea (Line in). Cuando se le conecta un iPod, entra en el modo iPod de forma automática.

4. Puerto universal iPod

Podrá utilizar cualquier adaptador iPod para conectar la unidad a un modelo iPod.

5. Volumen hacia arriba

Una sola presión incrementa 1 paso cada vez. Una presión continuada incrementa el volumen a más velocidad.

6. Volumen hacia abajo

Una sola presión disminuye 1 paso cada vez. Una presión continuada disminuye el volumen a más velocidad.

7. Sensor infrarrojos para control remoto

8. Divisor acústico

Parte de la tecnología EmbracingSound™

9. Transductores de agudos

1. Transductores de medios/graves

11. Tapa del compartimento de las pilas

PARTE TRASERA

1. Puerto reflector de bajos
2. Lugar para el mando a distancia
3. Entrada de Línea (Line in)

Conecte aquí otros dispositivos de sonido, como un reproductor CD, reproductor MP-3, PC, etc.

1. Auriculares

2. Salida Subgraves

Conéctelo al altavoz de subgraves con suministro eléctrico.

1. Entrada 12V DC IN

Conéctelo al adaptador de AC externo o al DC de 12 V del coche o del barco para poner en marcha Porto Go.

DC plug 2.1 mm.

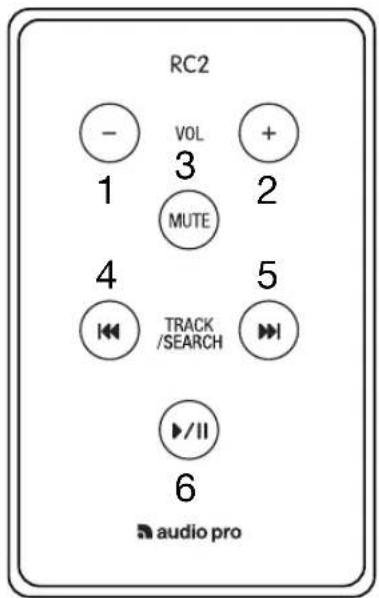

CONTROL REMOTO

1. Volumen hacia abajo

Una sola presión disminuye 1 paso cada vez.

Una presión continuada disminuye el volumen a más velocidad.

1. Volumen hacia arriba

Una sola presión incrementa 1 paso cada vez.

Una presión continuada incrementa el volumen a más velocidad.

1. Silenciado (Mute)

Presione para desactivar el sonido. Presione de nuevo para volver a activarlo.

1. Pulse una vez para pasar a la pista anterior de iPod

Pulse sin soltar para buscar hacia atrás en esa pista.

1. Pulse una vez para pasar a la pista siguiente de iPod

Pulse sin soltar para buscar hacia delante en esa pista.

1. Play/pausa

En modo IPod, iniciará la reproducción (Play) o la colocará en pausa.

El símbolo del relámpago con punta de flecha, dentro de un triángulo equilátero, alerta al usuario de la presencia de un "voltaje peligroso" sin aislar en el interior del producto, que puede ser de la suficiente magnitud como para constituir un riesgo de descarga eléctrica para las personas.

El signo de exclamación dentro de un triángulo equilátero alerta al usuario de la presencia de instrucciones y consejos de operación y mantenimiento en las líneas que acompañan a dicho signo.

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELECTRICA, NO EXPONGA LA UNIDAD A CONDICIONES DE LLUVIA O HUMEDAD.

PRECAUCION:

PARA REDUCIR EL RIESGO DE DESCARGA ELECTRICA, NO RETIRE LA TAPA SUPERIOR (O TRASERA). EN EL INTERIOR NO EXISTEN PARTES UTILES PARA EL USUARIO. EN CASO DE NECESITAR SERVICIO TECNICO, CONTACTE CON PERSONAL CUALIFICADO.

Instrucciones importantes de seguridad

1. Lea estas instrucciones.

2. Guarde estas instrucciones.

3. Haga caso de todas las advertencias.

4. Siga todas las instrucciones.

5. No utilice este aparato cerca del agua.

6. Limpie la unidad tan sólo con un paño seco.

7. No bloquee ninguno de los orificios de ventilación. Instale la unidad según las instrucciones del fabricante.

8. No instale la unidad cerca de radiadores, estufas, calefactores o cualquier otro aparato (incluyendo amplificadores) que genere calor.

9. Proteja el cable de corriente de modo que no pueda ser pisado u obstaculizado por alguna persona o algún dispositivo accesorio.

10. Utilice tan sólo dispositivos accesorios especificados por el fabricante.

11. Desconecte la unidad durante tormentas con aparato eléctrico o cuando no vaya a utilizarla durante un período prolongado de tiempo.

12. Diríjase a personal cualificado siempre que necesite servicio técnico. Necesitará servicio técnico siempre que la unidad – o el cable de corriente o su conector - haya sido dañada, se haya derramado líquido o haya caído algún objeto en su interior, haya sido expuesta a la lluvia o la humedad, haya recibido algún golpe, o simplemente no funcione correctamente.

13. Requerimiento de Servicio técnico por daños Desconecte el aparato de la toma de corriente y contacte con personal cualificado, siempre que:

A. Se haya dañado el cable o conector de corriente,

B. Se haya derramado líquido o haya caído algún objeto en el interior de la unidad,

C. La unidad haya sido expuesta a la lluvia o la humedad,

D. La unidad no funcione correctamente al seguir las instrucciones de operación. Ajuste tan sólo los controles mostrados en las instrucciones de operación, ya que un ajuste impropio de otros controles podría provocar daños y se necesitará de un exhaustivo trabajo por parte de un técnico cualificado para restablecer el correcto funcionamiento de la unidad,

E. La unidad haya recibido un golpe o se haya dañado de algún modo, y

F. La unidad presente anomalías en su funcionamiento que indiquen la necesidad de servicio técnico.

1. Introducción de objetos o líquido

No presione la unidad con ningún objeto ni introduzca objetos de ningún tipo entre sus aberturas, ya que podría tocar puntos de voltaje peligroso o generar cortocircuitos que podrían provocar incendios o descargas eléctricas. No exponga la unidad a situaciones de goteo o salpicaduras de líquido de ningún tipo ni coloque sobre la unidad a objetos que contengan líquidos, tales como vasos. Tampoco coloque velas u objetos candentes sobre la unidad.

1. Baterías

Tenga en cuenta siempre las cuestiones ambientales y siga las leyes y regulaciones locales para desechar las baterías.

1. Si coloca la unidad en una ubicación que ya dispone de instalación, como una estantería o un 'rack', asegúrese de que ésta dispone de la ventilación adecuada. Deje 20 cm (8") de espacio disponible en la parte superior y las partes laterales, así como 10 cm (4") en la parte trasera. El extremo trasero de la mesa o estantería sobre la que descansa la unidad debería estar a 10 cm (4") de la pared, para poder dejar escapar el aire caliente a modo de chimenea.

2. Este aparato no dispone de interruptor principal. Para desconectarlo de la corriente, deberá retirar el cable de corriente principal.

3. El cable de corriente y la fuente de alimentación de este aparato han sido diseñados tan sólo para uso en interiores.

4. No mueva la unidad siempre que se encuentre conectada a cualquier otro aparato, como un iPod o cualquier otro dispositivo de sonido.

5. Utilice tan sólo el adaptador AC suministrado.

No se incluye un cable DC (para conectar a los 12V de un coche) accesorio. Si lo desea, contacte con su distribuidor autorizado.

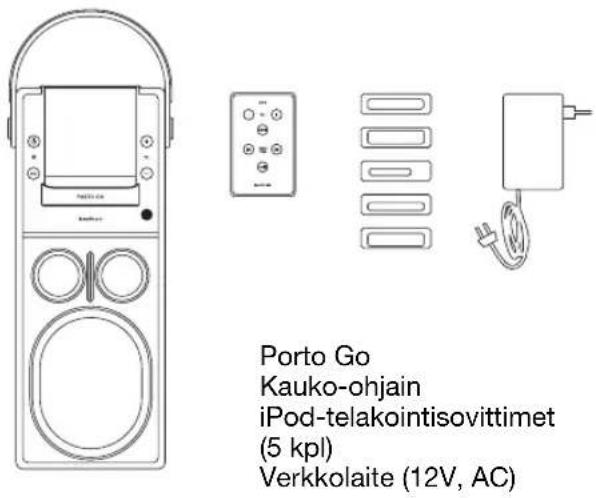

PAKKAUKSEN SISÄLTÖ TEKNISET TIEDOT

Porto Go

Kauko-ohjain

iPod-telakointisovittimet

(5 kpl)

Audio Pro ^® , el logotipo Audio Pro, el símbolo 'a' y Ace-bass ^® son marcas registradas de Audio Pro AB, Sweden. Todos los derechos reservados. Audio Pro sigue una política de desarrollo continuado en cuanto a la fabricación y diseño de sus productos. Las especificaciones están sujetas a cambio sin necesidad de previo aviso.

EmbracingSound

EmbracingSound™ es una tecnología de altavoz de un sólo punto que permitirá a profesionales y consumidores en general experimentar las grabaciones con la mejor resolución y la mayor claridad que nunca hayan oído. Gracias a la ubicación única del altavoz y a un ingenioso procesamiento de señal, la señal estéreo se optimiza para que llegue a nuestros oídos como si existieran dos altavoces separados. Siéntese y experimente el sonido y la música como nunca lo ha hecho. Encontrará nuevos matices en su música favorita y probablemente descubrirá nuevas músicas y géneros musicales con los que hasta ahora no estaba familiarizado.

Si desea más información, visite www.embracingsound.com.

La marca EmbracingSound ^27 es propiedad de Embracing Sound Experience AB. Patente US # 7,010,128. Patente pendiente.

El logo "Made for iPod" (hecho para iPod) indica que este producto ha sido específicamente diseñado para trabajar con iPod. El fabricante certifica que el producto ha sido fabricado de acuerdo con los estándares de calidad y rendimiento que usted debe esperar de iPod y Apple.

iPod no siempre tiene el mismo tamaño y forma. El puerto de conexión Universal Dock proporciona un modo simple y elegante para la conexión entre cualquier iPod y su accesorio. Los iPod son compatibles con los puertos de conexión Universal Dock gracias a la utilización de distintos adaptadores 'Dock'.
