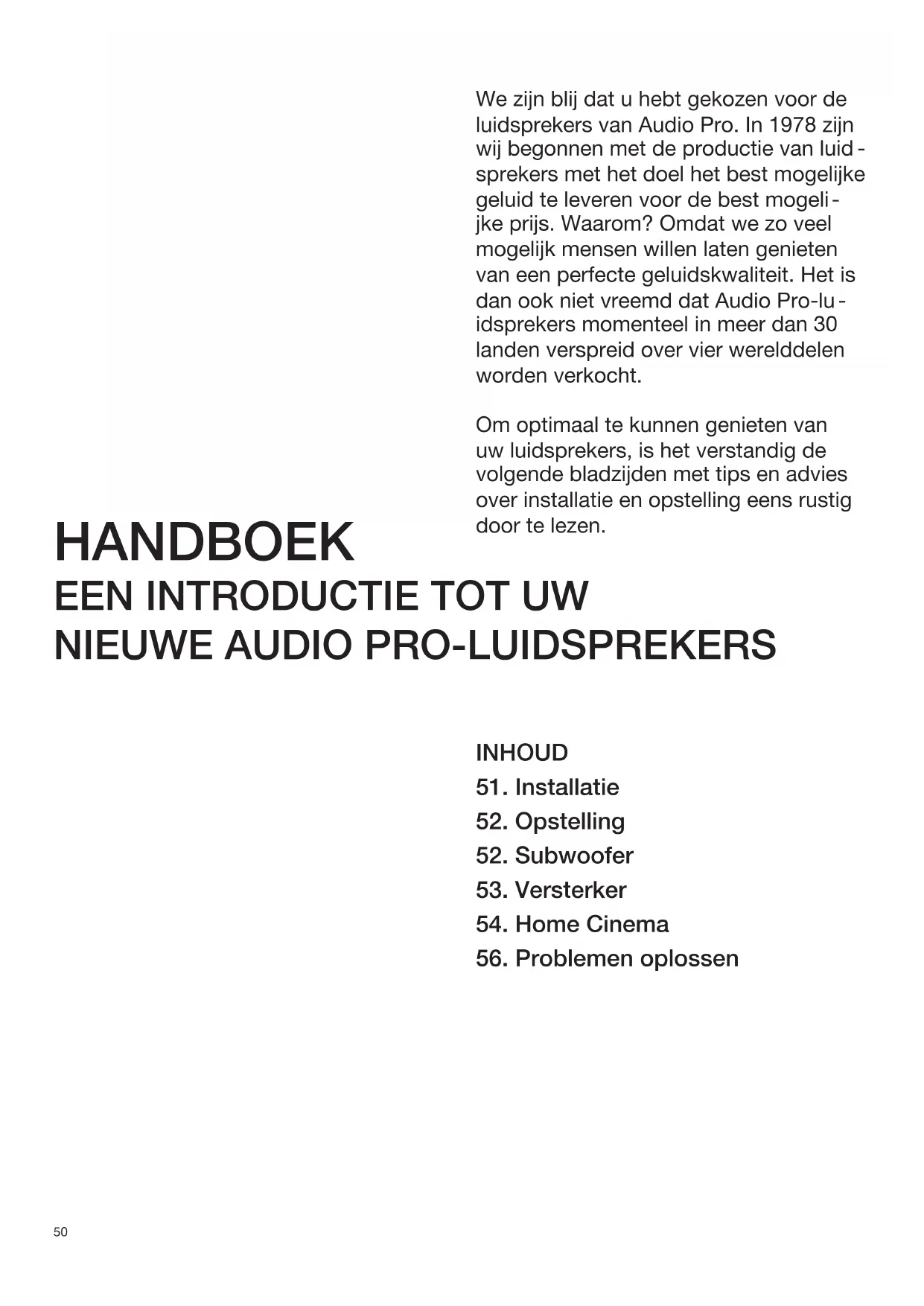

GEBRUIKSAANWIJZING Avanto 5.0 HTS AUDIO PRO

sprekers met het doel het best mogelijke geluid te leveren voor de best mogeli

jke prijs. Waarom? Omdat we zo veel mogelijk mensen willen laten genieten van een perfecte geluidskwaliteit. Het is dan ook niet vreemd dat Audio Pro-lu

idsprekers momenteel in meer dan 30 landen verspreid over vier werelddelen worden verkocht. Om optimaal te kunnen genieten van uw luidsprekers, is het verstandig de volgende bladzijden met tips en advies over installatie en opstelling eens rustig door te lezen. INHOUD

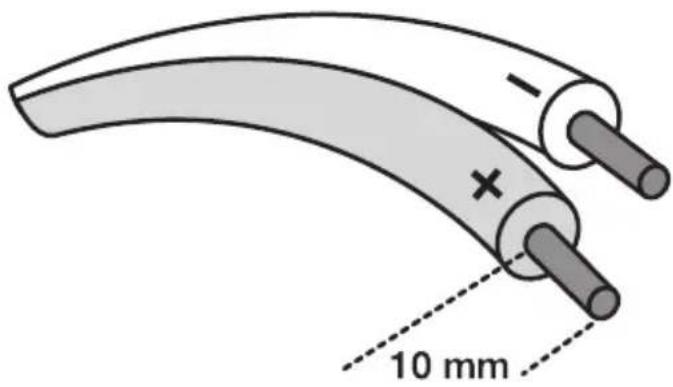

Voorbereiding op de installatie Neem alle onderdelen voorzichtig uit de verpakking. Het is belangrijk dat de geluidsinstallatie uitgeschakeld is tijdens het aansluiten. Neem rustig de tijd om de instructies voor de aansluiting nau- wkeurig te volgen. Zo voorkomt u dat u ongewild beschadigingen aanbrengt aan uw installatie. We raden aan kabels met een lengte tot 10 meter en een dwarsdoorsnede van ten minste 1,0 mm2 te gebruiken. Als u langere kabels nodig heeft, raden we u aan een dikkere kabel te gebruiken. Probeer altijd kabels te gebruiken die zo kort mogelijk zijn. Het elektriciteitsverlies in de kabels is dan minimaal, wat result- eert in een betere geluidsweergave. In onderstaande tabel vindt u informatie over de dikte van de kabel in verhouding tot de lengte. Aansluiting Begin met het strippen van ongeveer 10 mm isolatie van de kabel als dit nog niet gebeurd is. Sluit de pluskabel (+) aan op de pluspool (+) van de versterker, die normaal gesproken met rood aange- duid wordt. Op dezelfde manier sluit u de minkabel (-) aan op de minpool (-) van de versterker, die normaal gespro- ken zwart is. Sluit daarna het andere uiteinde van de kabel aan op de rode respectievelijk zwarte aansluiting op de luidspreker. Mocht u om welke reden dan ook het vermoeden hebben dat u de luid- sprekerkabels niet correct aangesloten heeft, dan kunt u dit eenvoudig control- eren met behulp van een zogenaamde fasetest. Door middel van de fasetest kunt u horen of de luidsprekers in dezelfde fase staan – de luidspreker- conus van de linker- en de rechterkant geeft hetzelfde ritme weer. De test verloopt als volgt: plaats de luidsprek- ers tegenover elkaar, met ongeveer een meter tussenruimte. Draai de voorkanten naar elkaar toe, zodat ze tegen elkaar op spelen. Zet een cd op met veel basgelui- den, zet het volume half open en luister naar de bas. Wissel na een tijdje van aansluiting op de ene luidspreker, zodat u + en – op de versterker met elkaar wisselt. Luister nogmaals naar hetzelfde stukje muziek en controleer het bas- geluid. Bij de aansluiting waarbij u de meeste bas hoort, staan de luidsprekers in dezelfde fase en zijn ze dus correct aangesloten. Dwarsdoorsnede van luidsprekerkabel (mm2) en maximale lengte in meter. Dwarsdoorsnede Maximale lengte (mm2) (m) 2,50 25 1,50 15 1,00 1052 Opstelling Een belangrijke vuistregel is dat de luidsprekers in een gelijkbenige drie- hoek in verhouding tot de luisterpositie moeten worden geplaatst. De bovenzi- jde van de driehoek is de luisterpositie en de luidsprekers komen in de andere hoeken van de triangel te staan. Zie de afbeeldingen. Let erop dat er tussen de luisteraar en de luidsprekers geen grote meubelstukken in de weg staan. Als u de bas wilt versterken, kunt u dit altijd proberen door de luidsprekers in de buurt van hoeken van de kamer te plaatsen. Het is echter minder geschikt om de luidsprekers volledig in een hoek te zetten, omdat de basversterking dan te krachtig kan worden. Denk er ook aan dat uw luidsprekers op dezelfde hoogte moeten worden geplaatst om het juiste geluidsbeeld te kunnen weergeven. Experimenteer hierbij het liefst met verschillende opstellingen om het beste geluid te verkrijgen. Subwoofer Een subwoofer is een luidspreker die al- leen de laagste bastonen weergeeft. Dat heeft als voordeel dat de overige luid- sprekers in het systeem worden ontlast en exclusief kunnen worden ingezet voor de weergave van de midden- en hoge tonen. Hierdoor wordt de geluidsweer- gave van het hele systeem verbeterd. De verschillende subwoofers van Audio Pro kunnen worden gebruikt voor al onze series. U kunt dus eigenlijk ge- woon zelf de subwoofer uitkiezen die het beste bij uw installatie past. En omdat onze subwoofers dankzij de gepaten- teerde ace-bass®-technologie klein en handig zijn, kunt u ze eenvoudig opstel- len zonder dat ze al te veel plaats in uw kamer innemen. Opstelling van subwoofer Plaats de subwoofer altijd in de buurt van een muur. Hoe dichter deze bij een hoek staat, des te groter de basweer

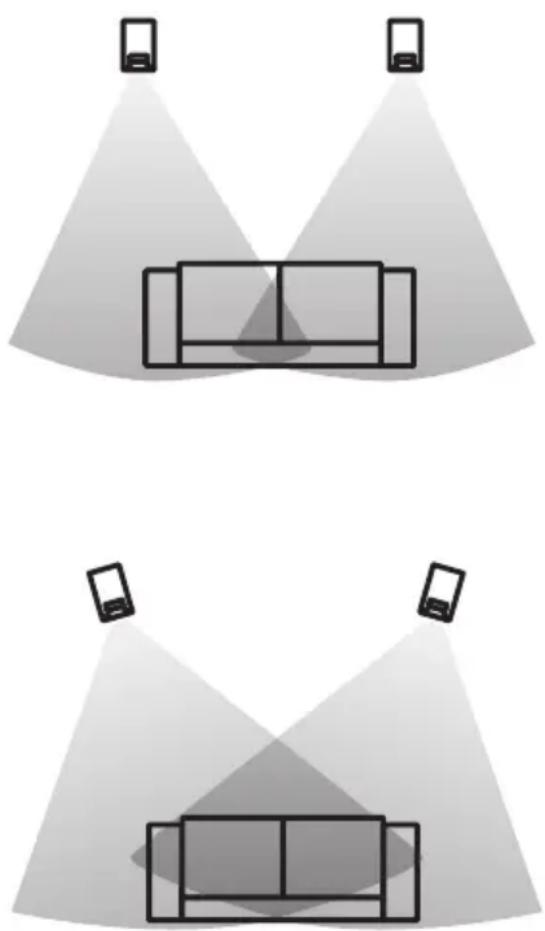

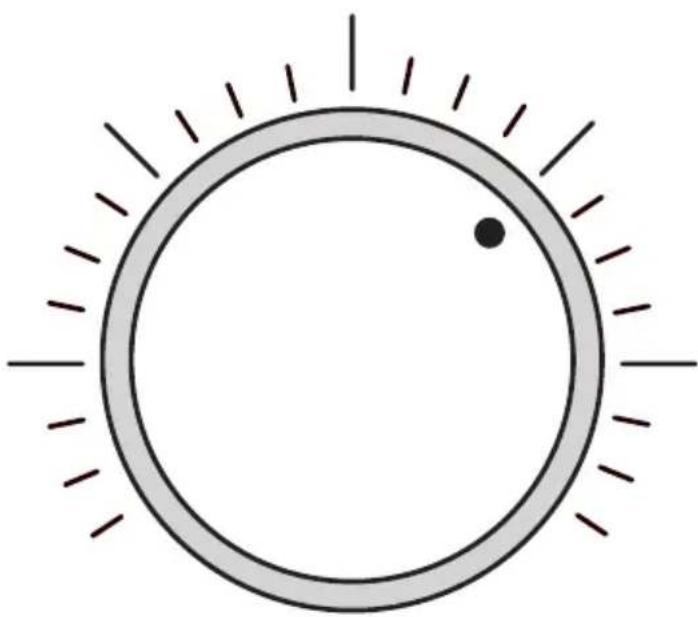

gave. Probeer verschillende opstellingen uit om de optimale plaatsing binnen uw ruimte te ontdekken. Denk eraan dat u de subwoofer niet in de buurt van openingen (bijvoorbeeld deuren) plaatst, omdat dit de weergave negatief beïnv- loedt.53 Versterker Een te krachtige versterker kan de luidsprekers vernielen. Een te zwakke versterker kan echter dezelfde verve- lende gevolgen hebben. De versterker is de motor in uw geluidsinstallatie en ver- zorgt de aansturing van de luidsprekers. Hier volgen enkele tips voor maximaal luisterplezier. Elke keer dat u het geluidsniveau verhoogt, al is dit maar minimaal, wordt het uitgaande effect door uw versterker verdubbeld. Voor de meeste versterkers wordt bij een verhoging van het volume een maximaal uitgaand effect bereikt op het moment dat de volumeknop op de stand van twee uur komt te staan. Als u het volume nog meer verhoogt, wordt het uitgaande effect niet vergroot, alleen de vervorming wordt dan groter en die voegt niets positiefs toe aan het geluid, integendeel. Als een versterker te hard moet werken, kan het gebeuren dat het uitgangssignaal naar de luidsprekers sterk wordt beïnvloed. Helaas kunt u niet altijd horen dat er iets verkeerd gaat, pas als het te laat is en uw luidsprekers het begeven. Denk er aan dat u altijd voorzichtig moet zijn als de volumeknop op een stand van twee uur staat. Als de knop voor de bassen of hoge tonen van de versterker bovendien volledig openstaat, zal de versterker de maximale stand al eerder bereiken, misschien al als de volumeknop op twaalf uur staat. Een verhoging van de bas met bijvoor

beeld 6 dB houdt in dat de versterker vier keer meer baseffect levert dan in de normale stand.54 Home Cinema Als u naar een film kijkt, wordt een groot deel van de beleving gecreëerd door geluid. Juist daarom wordt er bij het maken van een film zoveel tijd en geld geïnvesteerd in geluid. In de bioscoop is het verschil heel duidelijk te merken. Het geluid vult de hele ruimte en om- geeft het publiek op een manier waarvan u met een gewone tv alleen maar kunt dromen. U krijgt het gevoel dat de he- likopter boven uw hoofd vliegt en dat de pistoolkogels u om de oren fluiten. Een home cinema-systeem zorgt ervoor dat u het geluid kunt beleven zoals de film- makers dat in gedachten hadden toen ze de film produceerden. Zo heeft u uw eigen kleine bioscoop thuis, waarmee u de magie kunt opwekken die anders alleen maar in een grote bioscoopzaal te beleven valt. Alle luidsprekers van Audio Pro zijn bijzonder geschikt voor het in- richten van een home cinema-systeem. Alle luidsprekers in het assortiment zijn namelijk op elkaar afgestemd, waardoor u bij het samenstellen van uw installatie ongekende combinatiemogelijkheden hebt. Opstelling van het home cinema-systeem Middenluidspreker: de belangrijkste luidspreker in de installatie van een thuistheater. Deze luidspreker geeft alle stemmen en speciale effecten weer die op het scherm zichtbaar zijn. Het is be

langrijk dat de middenluidspreker goed gekalibreerd is met de rest van de voor

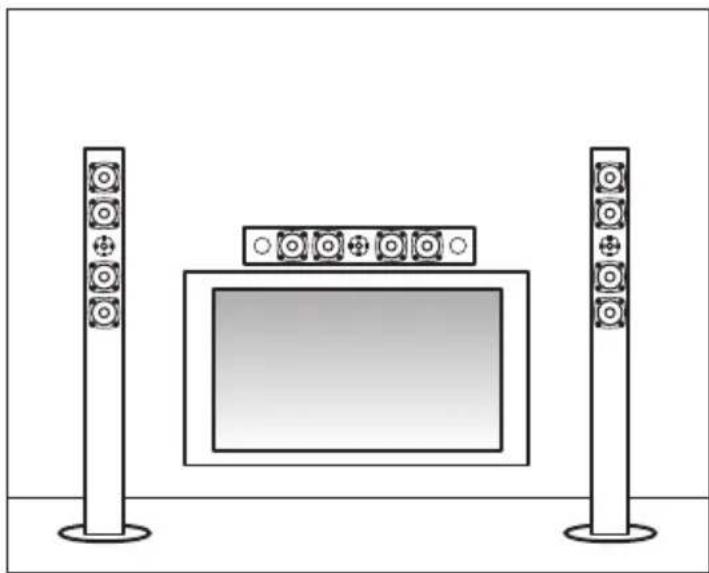

luidsprekers, zodat het geluid dat tussen de verschillende luidsprekers heen en weer gaat niet vreemd klinkt. Plaats de middenluidspreker zo dicht mogelijk bij het beeld, het liefst midden boven of onder het scherm. Voorluidspreker: het is belangrijk dat de voorluidsprekers gekalibreerd zijn met de middenluidspreker en met elkaar natuurlijk, zodat het geluid gebalanceerd en natuurlijk weergegeven wordt. Plaats de drie voorste luidsprekers op één lijn en op dezelfde hoogte om het maximale effect uit uw filmbeleving te halen. Surroundluidspreker : de achterste luid- sprekers in een home cinema-installatie worden surroundluidsprekers genoemd en dit is waar het verschil tussen anal- oge en digitale systemen duidelijk wordt. Bij analoge systemen hoeven de achter- ste luidsprekers niet gekalibreerd te zijn met de voorste luidsprekers. De reden hiervoor is dat het geluid beperkt is in frequentieomvang en in mono gepro- duceerd wordt. In digitale systemen moeten alle luidsprekers (met uitzon

dering van de subwoofer) dezelfde instellingen hebben. Het geluid wordt hier namelijk weergegeven in vijf aparte kanalen die allemaal een volledig fre

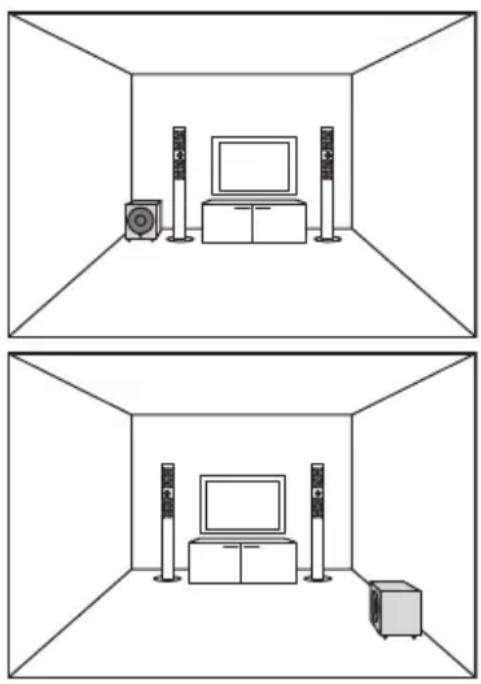

quentiebereik hebben. Subwoofer : aangezien de subwoofer alleen de diepe bassen weergeeft, dat wil zeggen de frequenties onder 100 Hz, en het menselijk gehoor niet kan bepalen waar deze lage frequenties vandaan komen, draagt deze luidspreker niet bij tot de bepaling van het ruimtelijk beeld en hoeft de subwoofer dan ook niet zichtbaar te zijn voor de luisteraar. De opstelling in de ruimte is echter wel belangrijk. Om de beste plaats voor de basluidspreker in uw kamer te vinden, moet u de verschillende mogelijkheden uitproberen. Probeer verschillende opstellingen. Het geluid moet zuiver en diep zijn, niet bulderend of gedempt. We raden u aan om de subwoofer tegen een muur te zetten (de bas wordt met 3dB versterkt) of in een hoek (de bas wordt met 6 dB versterkt).55 Home cinema-formaat

Dolby Pro Logic wordt voornamelijk voor tv- uitzendingen en VHS gebruikt, omdat het analoog is. Het systeem is gebaseerd op vier kanalen die tijdens de opname gecodeerd worden tot een tweekanaals stereosignaal. Tijdens het afspelen wordt hetzelfde proces uitgevoerd, maar dan omgekeerd, zodat de twee kanalen er weer vier worden. DOLBY DIGITAL 5.1 Een digitaal geluidssysteem. De geluidsopname kan alleen opgeslagen worden op digitale media, zoals DVD-schijven. Het meest gebruikte formaat is 5.1, dat bestaat uit zes aparte kanalen. Het “1e” kanaal is voor de zeer lage bastonen. DTS Een bedrijf dat concurreert met Dolby. Op de markt van de home cinema-systemen is het ge- luidsformaat van DTS minder wijd verspreid dan Dolby Digital wat betreft de hoeveelheid DVD’s, ondanks het feit dat velen van mening zijn dat DTS overduidelijk een beter geluidsbeeld geeft. DOLBY 6.1 EN 7.1 Zowel Dolby als DTS hebben geluidssystemen ontwikkeld die meer luidsprekers toelaten in de thuisbioscoop-installatie. Het 6.1-formaat bestaat uit 7 aparte kanalen, wat betekent dat de achterlu

idsprekers een derde kanaal hebben. Bij het 7.1-formaat wordt de hele opstelling veranderd en wordt een ander geluidsbeeld gecreëerd met drie voorluidsprekers, een luid- spreker aan uw rechter- en een aan uw linkerkant en twee achterluidsprekers. THX THX is een standaard waarin bepaald wordt hoe geluid en beeld in een film op de beste manier kunnen worden weergegeven. Voordat een product of bioscoop het THX-merk mag gebruiken, moet het eerst ter goedkeuring worden voorgelegd aan Lucasfilm. THX is dus geen geluidssysteem, maar een soort kwaliteits- garantie.56 Problemen oplossen De luidsprekers van Audio Pro zijn zodanig geconstrueerd dat ze betrouwbaar zijn en maar zelden een probleem veroorzaken. Fouten die waar dan ook binnen uw geluidsinstallatie ontstaan, zullen merkbaar zijn via uw luidsprekers. Met andere woorden, er hoeft niet per se iets mis te zijn met uw luidsprekers als iets raar klinkt. Zorg er daarom voor dat u logisch en nauwkeurig te werk gaat als u een storing zoekt. Een storing in de luidspreker zal hoorbaar zijn ongeacht de geluidsbron die u gebruikt. Mogelijke oorzaak De koptelefoon is aangesloten. U hebt de verkeerde geluids

bron gekozen. De stroom is uitgeschakeld voor alle apparaten. De balansregelaar is helemaal naar rechts of links gedraaid. Slechte luidsprekerkabels. De luidsprekers zijn verkeerd gefaseerd. De veiligheidsuitschakeling van de elektriciteit wordt geac

tiveerd. Kan liggen aan te lage impedantie of kapotte snoeren (kortsluiting). Controleren Koppel de koptelefoon los. Controleer of de juiste geluids

bron en luidsprekerpaar zijn gekozen. Controleer of alle apparaten aanstaan. Stel de balansregelaar af op het midden. Controleer de aansluiting van de luidsprekerkabels. Con

troleer ook de aansluiting van de geluidsbronnen. Wissel de kabels van links naar rechts en andersom. Als dezelfde luid

spreker nog steeds geen geluid geeft, is er iets mis mee. Als dit niet het geval is, zit de fout ergens anders. Controleer of de plus en min kabels identiek gekoppeld zijn, zowel aan de luidspreker als aan de versterker. Controleer de voorwaarden voor impedantie van de versterker. Controleer ook of er geen kabels kapot zijn die mogelijk kortsluiting veroorza

ken. Probleem Er komt geen geluid uit de luidsprekers. Eén luidspreker produ- ceert slecht geluid. Slechte bas en/of diffuus stereobeeld. De versterker schakelt zichzelf uit.5758 Le felicitamos por su elección de los altavoces Audio Pro. Desde 1978 fab
