GEBRUIKSAANWIJZING Living LV1TX AUDIO PRO

geBruikershandleiding

AUDIO PRO

WIRELESS

audio pro

SOUND OF SCANDINAVIA

audio pro

SOUND OF SCANDINAVIA

www.audiopro.com

www.audiopro.se

© Audio Pro AB Sverige

• Ingebouwde draadloze ontvanger
• Draadloze full-cd-geluidskwaliteit
• Draadloos bereik van ruimte tot ruimte 20m
• Draadloos bereikdezelfdereuimte 50m
• Draadloos bereik in open gebied 100m
• Geen interferentie of vertraging
• Werkt zowel op Mac als op PC
• RF-band: 2,4 GHz
• Samplefrequentie: 48 KHz
• Toepassingsgericht eigen protocol
• USB 2.0-interface

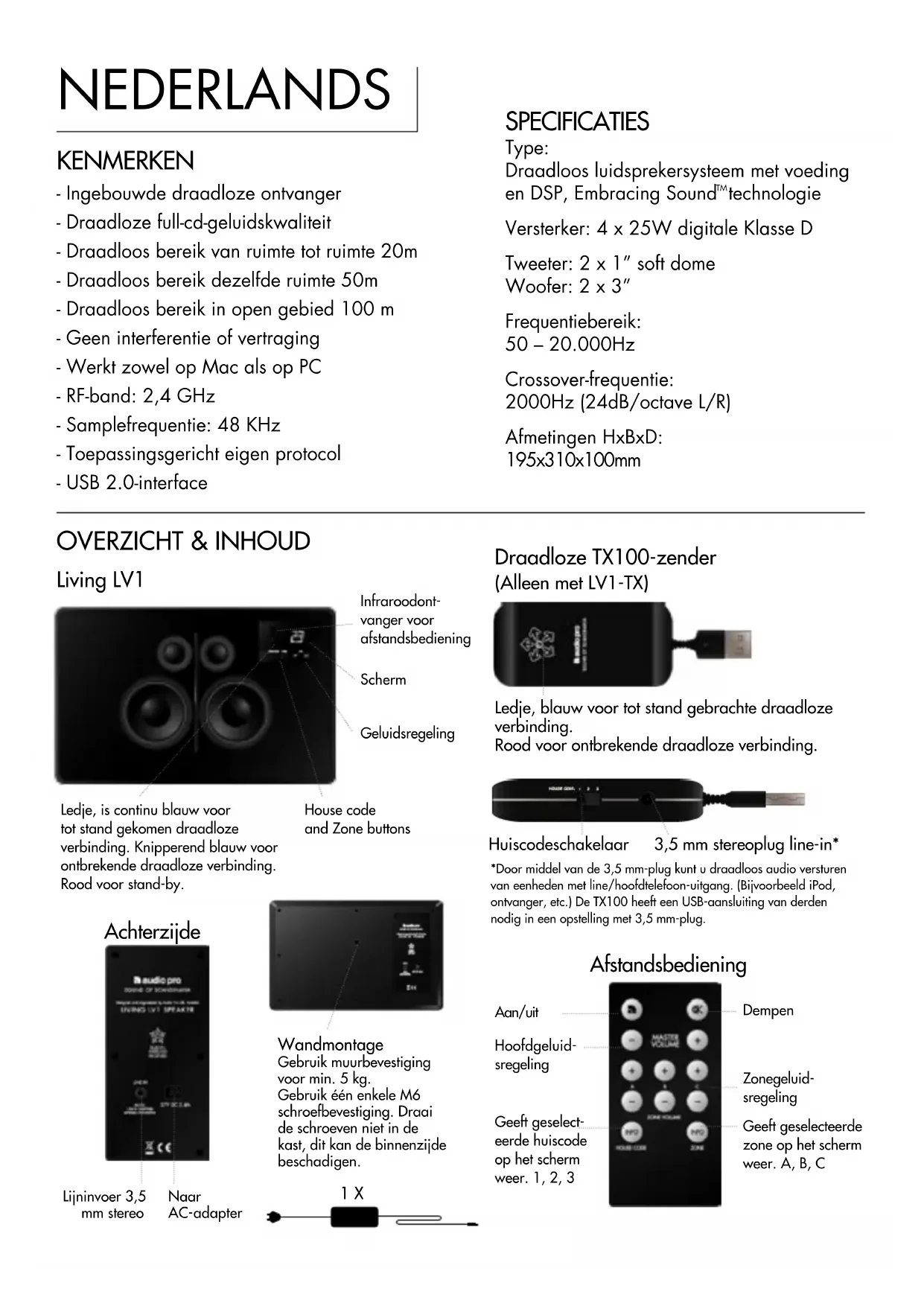

SPECIFICATIONS

Type:

Draadloos luidsprekersystem met voeding en DSP, Embracing Sound™ technologie

Versterker: 4 × 25W digitale Klasse D

Tweeter: 2 × 1 soft dome

Woofer: 2 × 3^

Frequentiebereik:

50-20.000Hz

Crossover-frequentie:

2000Hz (24dB/octave L/R)

Afmetingen HxBxD:

195×310×100mm

OVERZICT & INHOUD

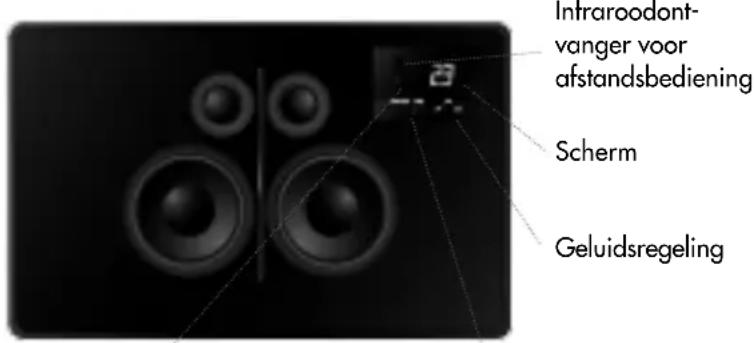

Living LV1

Ledje, is continu blauw voor tot stand gekomen draadloze verbinding. Knipperend blauw voor ontbrekende draadloze verbinding. Rood voor stand-by.

Achterzijde

Lijinvoer 3,5 mm stereo

Wandmontage

Gebruik muurbevestiging voor min. 5 kg.
Gebruik een enkele Mó schroefbevestiging. Draai de schroeven Niet in de kast, dit kan de binnenzijde beschadigen.

1X

Draadloze TX100-zender (Alleen met LV1-TX)

Ledje, blauw voor tot stand gebrachte draadloze verbinding.

Rood voor ontbrekende draadloze verbinding.

Huiscodeschakelaar

3,5 mm stereoplug line-in*

*Door middel van de 3,5 mm-plug kurz u draadloos audio versturen van eenheden met line/hooftelefoon-uitgang. (Bijvoorbeeld iPod, ontvanger, etc.) De TX100 heeft een USB-aansluiting van derden nodig in een opstelling met 3,5 mm-plug.

Afstandsbediening

Aan/uit

Hoofdgeluid-sregeling

Dempen

Zonegeluid-sregeling

Geeft geseleeteerde zone op het scherm weer. A, B, C

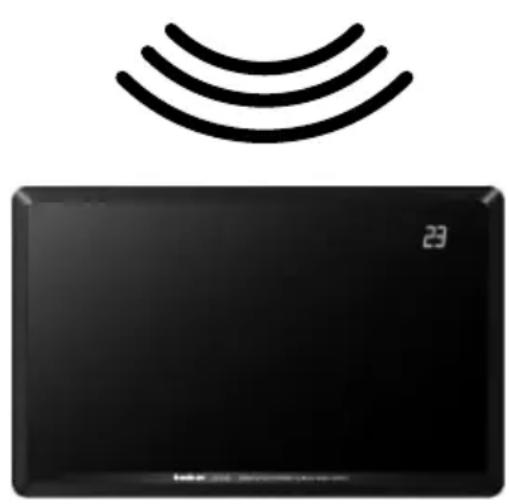

BASISVERBINDING

Lees de Mac of pc-installingen voordat u alles op de computer aansluit.

1. Sluit de TX100-zender aan op de computer.
2. Sluit de LV1 luidspreker aan op een 230V-stopcontact.

Klaar! Speel uw muziek op uw computer af.

DRAADLOZE STATUS:

Ledjes op luidspreker en zender branden blauw bij tot stand gebrachte draadloze verbinding.

Ledje op luidspreker knippert blauw wanner er geen draadloze verbinding aanwezig is.

Opmerking:

Zorg ervoor dat luidspreker en zenderdezelfde huiscode gebruiken (kanaal 1,2 of 3).

Als de sprekers in de standby-stand staan, dan is het ledje rood, ook al is er een draadloze verbinding tot stand gebracht. Het ledje worden blauw wanner de luidsprekers een signaal ontvangen.

Mac-configUratie

1. Sluit DE TX100-zender aan op een vrij USB-aansluiting.
2. Ga waar Systeemvoorkeuren en selecteer Audio onder Hardware.
3. Klik op Uitvoer in het menu, selecteer "USB Headset".

Klaar! U kutn nu audio vanaf uw computer verzenden.

pc-configUratie

Voer de volgende configuratie uit voordatu muzieksoftware gaat gebruiken (bijvoorbeeld iTunes of Spotify).

1. Sluit DE TX100-zender aan op een vrij USB-aansluiting. Wacht totdat de software is geinstalleerd. (Zie de rechtber benedenhoek, mededelingenvenster worden geopend wanner het geluidsapparaat maar is voor gebruik.)

Klaar! U kutn nu audio vanaf uw computer verzenden.

Voor sommige pc's (Windows 7)要去 de volgende instelleningen uitvoeren:
2. Klik op de knop Start, ga waar het Configuratieschem en selecteer Hardware & geluiden.
3. Onder Geluid afspelen, standardeuenheid, selecteer "USB Headset".

Klaar! U kutn nu audio vanaf uw computer verzenden.

AANSLUITEN VIA EEN KABEL

Op dechyder van DE LV1 bevindt zich een 3,5 mm lijingang. Sluit apparatenrechtstreeks met een kabel aan. Sluit een iPod/iPhone/iPad dock, computer, mobiel, enz. aan.

Opmerking: het aansluiten van een apparaat op een lijningang heeft voorrang op een draadloze verbinding. Haal de kabel los om waar draadloos af te+kunnen spelen.

LV1 AANSLUITEN OP BESTAANDE AUDIO PRO-NETWERK

Elke LV-luidspreker met TX100-zender

Als u al andere LV-luidsprekers en een TX100-zender bezit, kurz u de LV1 als volgt op uw bestaande netwerk aansluiten:

1. Plaats de LV1 binnen het bereik van de zender, sluit hem aan op een stopcontact.
2. Stel hem in op hetzelfde kanaal (huiscode) als de zender.
3. Klaar! De LV1 is nu onderdeel van uw draadloze netwerk.

DRAADLOOS AFSPELEN VANUIT EEN ANDERE GELUIDSBRON

De TX100-zender heeft een geluidsingang aan de zijkant voor aansluiting van een 3,5mm stereokabel. U kunt elk apparaat met een geluidsuitgang/hoofdtelefoon op de zender aansluten. Computer, mp3-speler, iPod/ iPhone/iPad dock, mobiele telefoon, stereo/receiver, cd-speler, radio, enz. De TX100 heeft een geavanceerde Burr-Brown A/D-converter voor de Beste geluidsweergave. De TX100-zender要去 worden gevoed met een USB-adapter indien hij is aangesloten via de kabel (afzonderlijk verkrijgbaar).

Sluit alle apparaten met geluidsuitgang/hooftelefoon aan.

Voorbeelden:

Onder de grille vindt u het weergaveschem, de infraroodontvanger voor de afstandsbediening, de LED-statusindicator, de geluidsregeling (VOL), de kanaalkeuze (House Code, huiscode) en de instelling voor de geluidsregelingszone (Zone).

1. VOL: geluidsregeling, + voor harder, - voor zachter.
2. HOUSE CODE: een druk geeft het gekozen kanaal weeR (1, 2, 3).

Herhaald drukken verandert het kanaal van 1 > 2 > 3 en waar terug maar 1.
3. ZONE: een druk geeft de geselecteerde geluidsregelingszone (A, B, C) weeer.
Herhaald drukken verandert het kanaal van A > B > C en waar terug maar A.

Opmerking: het scherm geeft alleen gedurende drie seconden na het instellen informatatie wee (via knappen of met afstandsbediening).

Dan wordt het weeer uitgeschakeld.

TAFELSTEUN

Plaats de LV1 op de bijgevoegde tafelsteun om voortijdige werkkaatsing door platte vlakken te voorkomen. De hoek die de steun maakt, verminder de werkkaatsing. Gebruik de steun als u de luidspreker op een groe, vlakke ondergrond zet, zoals een tafel, kast of aanrecht.

MeervoUDige

kanaLen, Uit verschHiLLenDe Bronnen tegeLijkertijD afspeLen

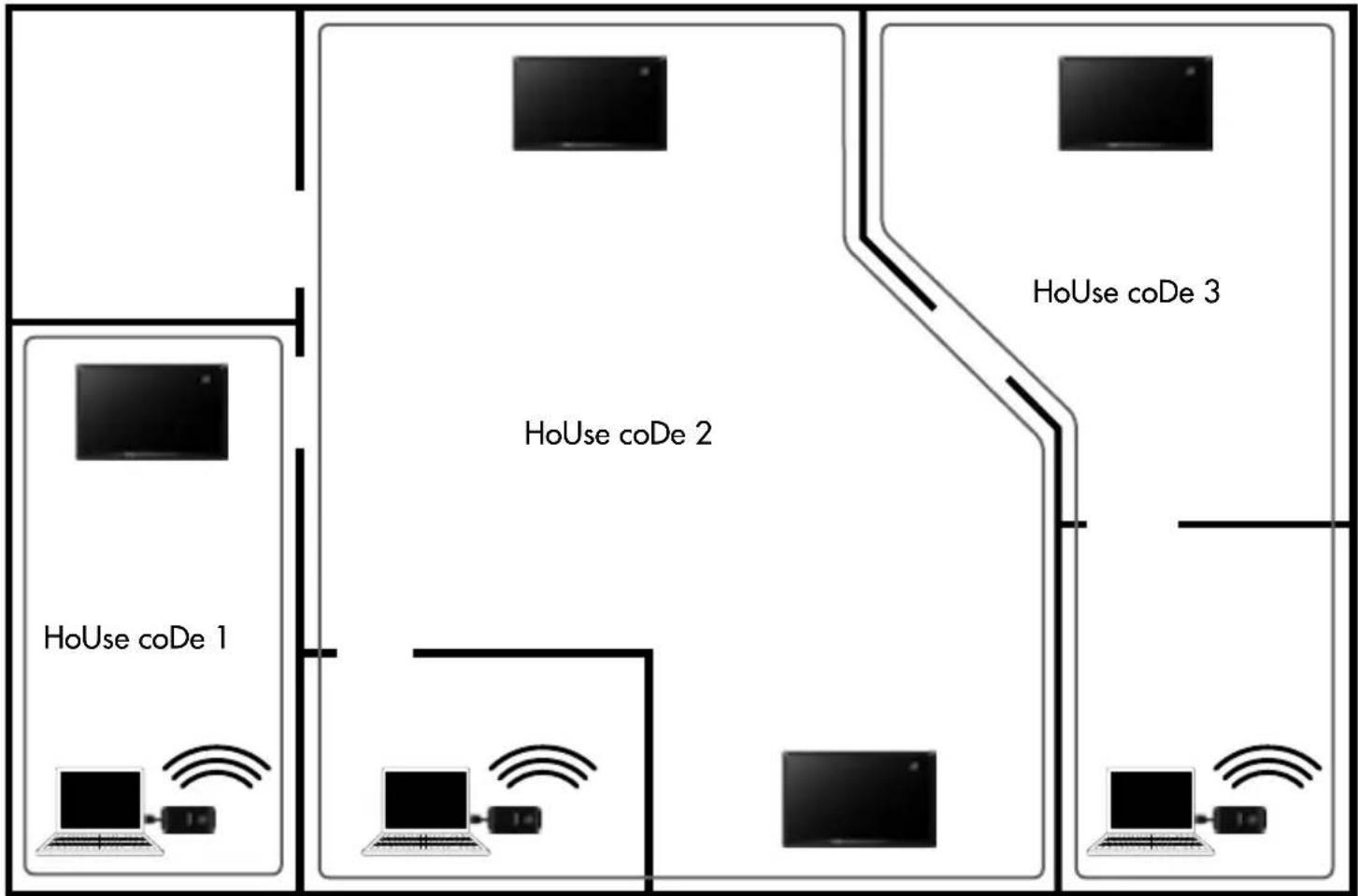

Met behulp van de huiscodes (1, 2, 3) kan het audionetwork worden opgesplits in maximaal drie afzonderlijke kanalen. Met deze functie kut u verschillende soorten muziek afspelen vanuit verschilende geluidsbronnen (met 3 zenders).

U kunt alle kanalen tegelijkertijd afspelen op verschillende LV-luidsprekers in uwuis.

Opmerking:

1. Steldezelfde huiscode op zowel de zender als de luidspreker in om een draadloze verbinding tot stand te brengen.
2. U kurz binnen het bereik van de zender net zoveel LV-luidsprekers aan elk huiscode toevoegen als u wilt.
3. De huiscodes zijn bezelfde voor alle luidsprekers in de Living-serie.

U kunt Living LV1-, LV2-, LV3- of LV-SUB-luidsprekers in hetzelfde draadloze netwerk gebruiken.

KANAAL INSTellen (HOUSE CODE):

Knop (House Code) huiscode aan de voorzijde van de LV1.

Eén druk om het huidige kanaal weer te given.

Verander de huiscode door herhaaldelijk te drukken. 1, 2, 3 en weer terug maar 1.

Het huiscodenummer wordt weergegeven.

Als het kanaal is geseleerd, worden het scherm na 3 seconden zwart.

De huiscodeschakelaar bevindt zich aan de zijkant van de TX100-zender. Zet deze op hetzelfde nummer als de luidsprekers waarnaar u draadloos v afspelen.

MEERVoudige

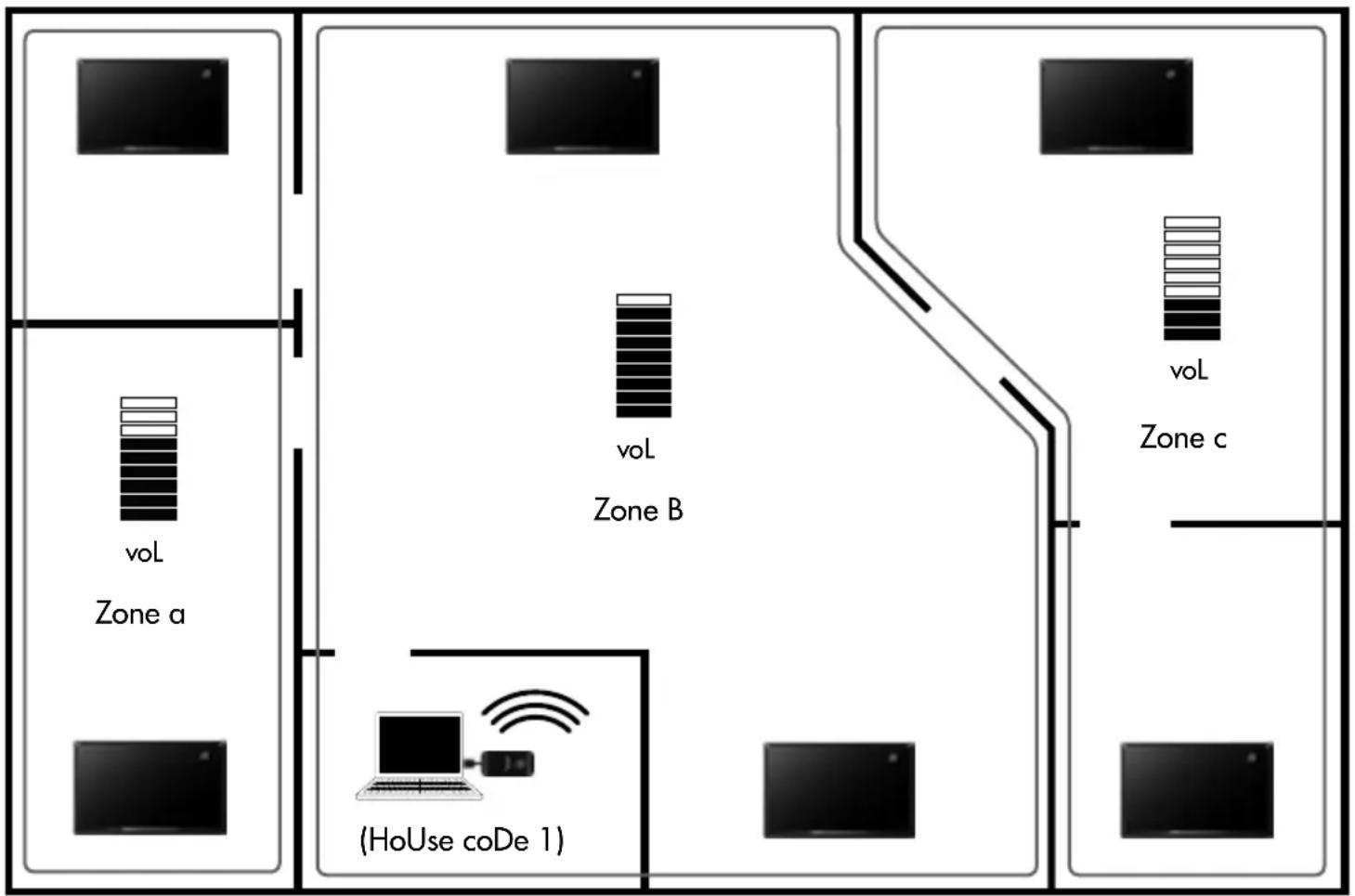

U(Int)k u wud audionetwerk met een oneindig aantal LV-luidsprekers uitbreiden. Maar u wilt misschien nicht altijd hetzelfde geluidsniveau in al uw kamers. Geluidsregelingszones loses dit op. Elk kanaal (huiscode) kan worden onderverdeeld in maximaal 3 geluidsregelingszones. Elke zone kan zijn eigen geluidsniveau hebben. Eén niveau in de huiskamer, een ander in de keuken. U kunt de geluidssterkte op alle speakers tegelijkertijd aanpassen met de hoofdgeluidsregeling. U kunt net zoveel LV-luidsprekers in elke zone plaatsen als u wilt, of gewoon eén luidspreker. De zonegeluidssterkte wordt gere geld met de afstandsbediening.

1. Elk kanaal (huiscode) kan worden onderverdeeld in de drie zones (A, B en C).
2. In de zones=kunt u afzonderlijk de geluidssterkte aanpassen, in- en uitschakelen en het geluid dempen. De hoofdgeluidsregeling op de afstandsbediening past de geluidssterkte in alle zones tegelijkertijd aan
3. Een zone hoeft zich nicht een ruimte te bevinden, het kan ook een hele verdieping of afdeling zich (binnen het bereik van de zender). De geluidsregelingszones zijn op alle luidsprekers in de Living-serie te gebruiken. Gebruik Living LV1-, LV2-, LV3- en LV-SUB-luidsprekers in bezelfde zones.

INSTellen Van de GELUIDSREGELINGSZONE

Zone-knop op de Voorzijde van de LV1.

Druk éénmaal om de huidige zone waar te gehen.

Verander van zone door herhaaldelijk te drukken. A, B, C en wee terug maar A. De zoneletter worden weergegeven.

Wanner de zone is geseleerd, wordt het scherm na 3 seconden weeer zwart.

Het terugzetten van de luidspreker maar de fabrieksinstellungen:

Houd de knop House Code (Huiscode) op de luidspreker ingedrukt verwijl u op de knop VOL + drukt.

De bliksemschicht in de driehoek maakt de gebruiker er op attent dat er zich in het inwendige onceisoleerde gevaarlijke spanningen bevinden die tot elektrische schokken können leiden.

Het utroepteken in de driehoek maakt de gebruiker er op attent dat er bij het apparaat belangrijke aanwijzingen voor gebruik en onderhoud (service) zich gevoed.

WAARSCHUWING:

OM HET RISICO VAN ELEKTRISCHE SCHOKKEN EN BRAND TE VERKLEINEN, HET APPARAATT NOOIT BLOOTSTellen AAN REGEN OF VOCHT.

WAARSCHUWING:

OM HET RISICO VAN ELEKTRISCHE SCHOKKEN TE VERMUJEN DE AKTHERZIJDE NIET OPENEN. ER BEVINDEN ZICH GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN DELEN IN HET APPARAAT. LAAT SERVICE OVER AAN EEN GEKWALIFICEERDE TECHNICUS.

Belangrijke veiligheidsaanwijzingen

1. Lees de handleiding zorgvuldig.

2. Bewaar de handleiding.

3. Houd u aan de aanwijzingen.

4. Volg alle aanwijzingen op.

5. Gebruik het apparaat nooit in de nabijheid van water.

6. Maak het apparaat schoon met een droge doeck.

7. Blokker nooit de ventilatiesleuven. Installer het apparaat als voorgeschreven.

8. Installee het apparaat Niet in de nabijheid van krachtige warmtebronnen zoals radiatoren, kachels en andere apparaten die warmte produceren zoals versterkers.

9. Zorg ervoor dat er nicht op het netsnoer kan worden getrapt en let erop dat het snoer bij de stekker en waar het UIT het apparaat komt nicht breekt.

10. Gebruik alleen door de fabrikant aangegeven toebehoren.

11. Neem de stekker uit het stopcontact bij onweer en wonneer het apparaat voor langereijd Niet zal worden gebruikt.

12. Laat service over aan een gekwalificeerde technicus. Service isoodzakelijk wonneer het apparaat op enige wijze is beschadigd, wonneer het netsnoer of de stekker zich beschadigd, vocht in het apparaat is gekomen, het apparaat is blootgesteld aan vocht of regen, Niet normal werkt of is gevallen.

13. Schade die service noodzakelijk maakt
    Neem de stekker uit het stopcontact en lever het apparaat in bij een gekwalificeerde technicus in de volgende gevallen:
    A. Wanner het netsnoer is beschadigd,
    B. Wanner water of vreemde voorwerpen in het apparaat�<|im_start|>gen gekomen,
    C. Wanner het apparaat aan water of vocht is blootgesteld,

D. Wanner het apparaat Niet normal reageert op aanwijzingen uit de handleiding. Bedien uitsluitend de bedieningsorganen als beschreiben in de handleiding; elle anderehandeling kan leiden tot beschadiging en maakt het werk van een technicus om de normale werking te herstellen een stuk moeilijker,
E. Wanner het apparaat is geallen of op enige wijze is beschadigd,
F. Wanner het apparaat kennelijk Niet meer werkdt alsgebruikelijk.

1. Wonneer een voorwerp of vocht in het apparaat is verecht gekomen. Zorg ervoor dat er geen voorwerpen langus de openingsen in het apparaat kurenkom den gevaarlijke spanningen kuren raken of kortsluiting zouden kurenveroorzaken met als resultaat brand of een gevaarlijke schok. Stel het apparaat ook Niet bloot aan spattend of druipend vocht en zeit geen met vocht gezulde vazen op het apparaat. Plaats evenmin kaarsen of andere hete voorwerpen op het apparaat.

2. Accu's en batterijen Lever uitgeputte batterijen en defecte accu's in op de waarvoor aangewezen plaats.

3. Wanner u het apparaat installeert in een afgesloten boekenkast of rek, zorg dan voor voldoende ventilatie. Laat minimaal 20 cm aan de bovenzijde vrij en 10 cm aan dechterzijde. Laat aan dechterzijde van de plank boven het apparaat minimaal 10 cm open zodat de warmte kan ontsnappen.

4. De lichtnetadapter en het netsnoer zijn uitsluitend bedoeld voor gebruik binnenshuis.

5. Gebruik uitsluitend de bijgeleverdelichtnetadapter.
