KÄYTTÖOHJE Living LV1TX AUDIO PRO

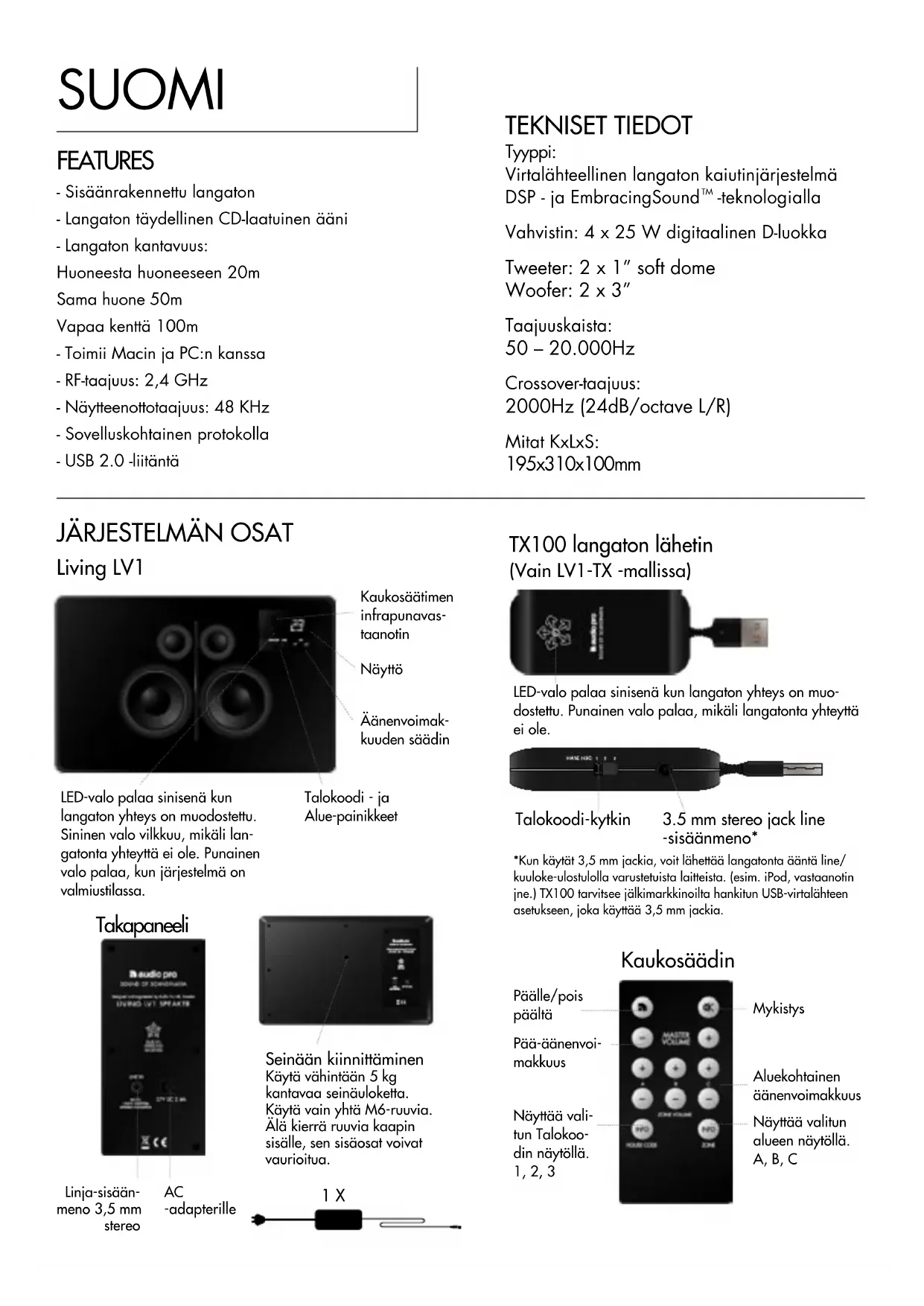

-teknologialla Vahvistin: 4 x 25 W digitaalinen D-luokka Tweeter: 2 x 1” soft dome Woofer: 2 x 3” Taajuuskaista: 50 – 20.000Hz Crossover-taajuus: 2000Hz (24dB/octave L/R) Mitat KxLxS: 195x310x100mm FEATURES - Sisäänrakennettu langaton - Langaton täydellinen CD-laatuinen ääni - Langaton kantavuus:Huoneesta huoneeseen 20mSama huone 50mVapaa kenttä 100m- Toimii Macin ja PC:n kanssa- RF-taajuus: 2,4 GHz- Näytteenottotaajuus: 48 KHz- Sovelluskohtainen protokolla- USB 2.0 -liitäntä

Living LV1 Kaukosäätimen infrapunavas-taanotinNäyttö Takapaneeli LED-valo palaa sinisenä kun langaton yhteys on muodostettu. Sininen valo vilkkuu, mikäli lan-gatonta yhteyttä ei ole. Punainen valo palaa, kun järjestelmä on valmiustilassa.Talokoodi - ja Alue-painikkeetÄänenvoimak-kuuden säädin -adapterilleLinja-sisään-meno 3,5 mm stereo Kaukosäädin Päälle/pois päältäMykistysNäyttää valitun alueen näytöllä. A, B, CNäyttää vali-tun Talokoo-din näytöllä. 1, 2, 3Pää-äänenvoi-makkuusAluekohtainen äänenvoimakkuus TX100 langaton lähetin (Vain LV1-TX -mallissa) Seinään kiinnittäminenKäytä vähintään 5 kg kantavaa seinäuloketta.Käytä vain yhtä M6-ruuvia. Älä kierrä ruuvia kaapin sisälle, sen sisäosat voivat vaurioitua. 1 X Talokoodi-kytkinLED-valo palaa sinisenä kun langaton yhteys on muo-dostettu. Punainen valo palaa, mikäli langatonta yhteyttä ei ole.3.5 mm stereo jack line -sisäänmeno**Kun käytät 3,5 mm jackia, voit lähettää langatonta ääntä line/kuuloke-ulostulolla varustetuista laitteista. (esim. iPod, vastaanotin jne.) TX100 tarvitsee jälkimarkkinoilta hankitun USB-virtalähteen asetukseen, joka käyttää 3,5 mm jackia.LAITTEIDEN LIITTÄMINEN KAAPELILLA

1. Liitä TX100-lähetin vapaana olevaan USB-porttiin.

2. Valitse Järjestelmäasetusten Laitteet-kohdasta Ääni.

3. Napsauta valikossa Ulostulo ja valitse ”USB Headset”.

Valmista! Voit nyt lähettää ääntä tietokoneeltasi kaiuttimeen. pc setUp Tee seuraavat asetukset, ennen kuin käytät musiikkia toistavaa ohjelmistoa (esim. iTunes tai Spotify).

1. Liitä TX100-lähetin vapaana olevaan USB-porttiin. Odota kunnes ohjelmisto on asennettu.

(Kun laite on käyttövalmis, näet siitä viestin näytön oikeassa alareunassa). Valmista! Voit nyt lähettää ääntä tietokoneeltasi kaiuttimeen. Tietyissä PC-tietokoneissa (esim. Windows 7 -käyttöjärjestelmä) sinun tulee mahdollisesti tehdä seuraavat lisäasetukset:

2. Napsauta Käynnistä-painiketta ja valitse Ohjauspaneelista Äänet ja Äänilaitteet.

3. Valitse Äänentoisto -osiosta oletuslaitteeksi “USB Headset”.

Valmista! Voit nyt lähettää ääntä tietokoneeltasi kaiuttimeen. Katso Mac- ja PC-asetukset ennen kuin liität järjestelmän tietokoneeseesi.

1. Liitä TX100-lähetin tietokoneeseen.

2. Liitä LV1-kaiutin 230V -virtalähteeseen.

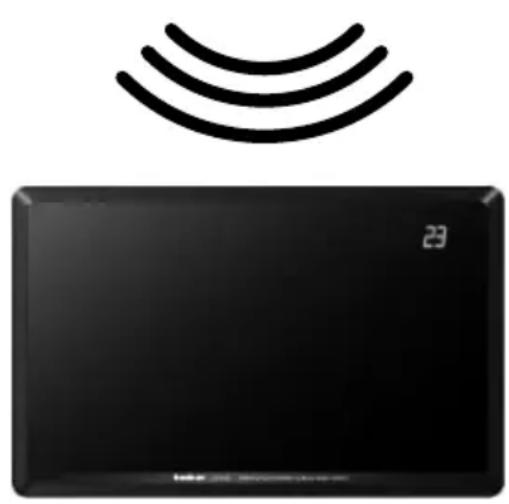

Valmista! Soita musiikkia tietokoneeltasi. LANGATTOMAN YHTEYDEN TILA: LED-valo palaa sinisenä kaiuttimessa ja lähettimessä kun langaton yhteys on muodostettu. LED-valo vilkkuu sinisenä kun langatonta yhteyttä ei ole muodostettu. Huomaa: Varmista, että sekä kaiutin että lähetin käyttävät samaa talokoodia (1, 2 tai 3). Jos kaiuttimet ovat valmiustilassa, LED-valo palaa punaisena vaikka langaton yhteys olisikin muodostettu. LED-valo muuttuu siniseksi, kun kaiuttimet vastaanottavat signaalin.NÄYTTÖ JA PAINIKKEET LV1-KAIUTTIMEN LIITTÄMINEN OLEMASSAOLEVAAN AUDIO PRO -VERKKOON

Kaiutinverkon alla on näyttö, kaukosäätimen infrapunavastaanotin, LED-statusvalo, painikkeet äänenvoimakkuuden, kanavan (talokoodi) sekä äänenvoimakkuusalueen (alue) säätämistä varten.

1. VOL: Äänenvoimakkuus, + lisää; – laske.

2. HOUSE CODE: yksi painallus näyttää valitun kanavan (1, 2, 3).

Painamalla painiketta uudelleen voit valita kanavan 1-3.

3. ZONE: yksi painallus näyttää valitun äänenvoimakkuusalueen

(A, B, C). Painamalla painiketta uudelleen voit valita alueen A-C. Huomaa: Tiedot näkyvät näytöllä vain 3 sekunnin ajan tehtyäsi asetukset (painikkeilla tai kaukosäätimellä). Sen jälkeen näyttö sam- muu. Välttääksesi tasaisilta pinnoilta tulevia heijastumia voit sijoittaa LV1- kaiuttimen pöytätelineen päälle. Telineen kulma vähentää heijas- tumia. Käytä sitä, jos asetat kaiuttimen esim. pöydän, kaapin tai keittiötason päälle. Jos sinulla on jo LV-kaiuttimia ja TX100-lähetin, liitä LV1-kaiutin ole- massaolevaan verkkoosi seuraavasti:

1. Sijoita LV1-kaiutin lähettimen kantoalueelle ja liitä se verkkovirtaan.

2. Aseta sen kanava (talokoodi) lähettimen kanavaa vastaavaksi.

3. Valmista! LV1 on nyt liitetty langattomaan verkkoosi.

Mikä tahansa LV-kaiutin, jossa on TX100-lähetin

TX100-lähettimen sivussa on audio-sisäänmeno 3,5 mm stereojohdolle. Voit liittää minkä tahansa audio-ulos- tulolla tai kaiuttimilla varustetun äänentoistolaitteen lähettimeen. Se sopii esim. tietokoneiden, MP3-soittimien, iPodin, iPhonen, iPadin, matkapuhelimen, stereoiden/vastaanottimien, CD-soittimien, radioiden ym. liittämiseen. TX100-lähettimessä on korkealuokkainen Burr-Brown A/D -konvertteri parasta mahdollista äänentoistoa varten. TX100-lähettimen tulee saada virta USB-virtalähteestä, jos se on liitetty johdolla (myydään erikseen). Voit liittää kaikki audio-ulostulolla/kuulokkeilla varustetut laitteet. Esim: iPod/iPhone/iPad Matkapuhelin CD-soitin Verkkosoitin Stereo/vastaanotin TelevisioHoUse coDe 2 HoUse coDe 3 HoUse coDe 1 Huomaa:

1. Varmista, että kautin ja lähetin on asetettu samaan Talokoodiin langattoman yhteyden muodostamiseksi.

2. Voit lisätä kuhunkin Talokoodiin niin monta LV-kaiutinta kuin haluat lähettimen kantavuusalueella.

3. Talokoodit ovat samat kaikille Living-tuotesarjan kaiuttimille.

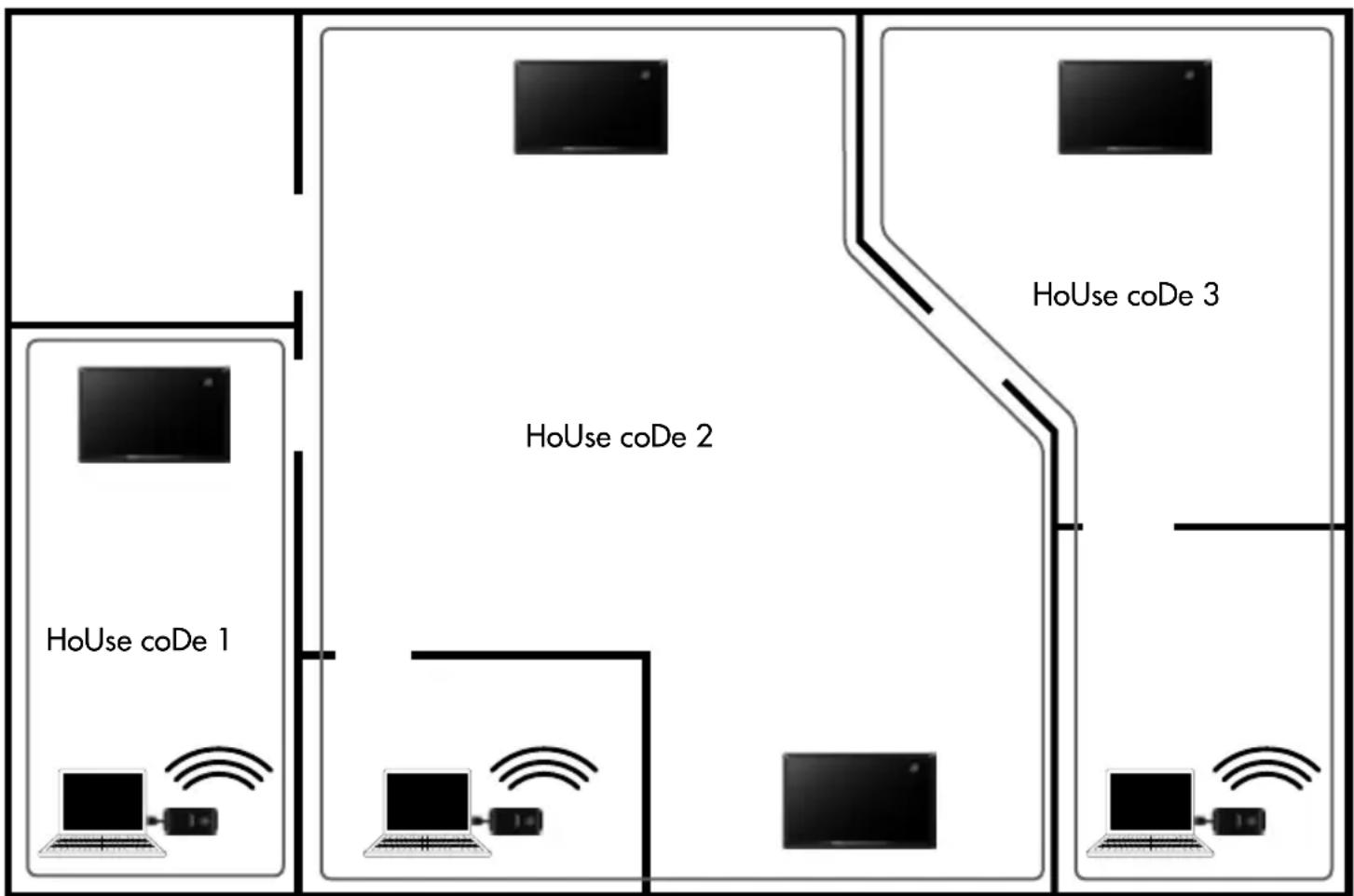

Voit käyttää Living-sarjan tuotteita LV1, LV2, LV3 ja LV-SUB samassa langattomassa verkossa. KANAVAN VALINTA (HOUSE CODE): MoniHUone-järjesteLMä toista ääntä eri LäHteistä saManaikaisesti kanavien avULLa Talokoodien ( Huse Code 1, 2, 3) avulla kodin audioverkko voidaan jakaa jopa kolmeen eri kanavaan. Näin voit toistaa eri musiikkia eri äänilähteistä kolmen lähettimen avulla. Voit toistaa ääntä kaikilta kanavilta samaan aikaan eri LV-kaiuttimiin eri puolilla kotiasi. Talokoodi -kytkin TX100-lähettimen sivussa. Valitse sama talokoodinumero kuin niille kaiuttimille, joilla haluat toistaa ääntä langattomasti. Talokoodi -painike LV1-kaiuttimen etuosassa. Paina kerran näyttääksesi käytössä olevan kanavan. Vaihda Talokoodia painamalla painiketta uudelleen. Asetus vaihtuu välillä 1-3. Valitsemasi Talokoodi -numero näkyy näytöllä. Kun olet valinnut kanavan, näyttö pimenee 3 sekunnin kuluttua.(HoUse coDe 1) Zone a Zone B Zone c voL voL voL MONIHUONE-JÄRJESTELMÄ

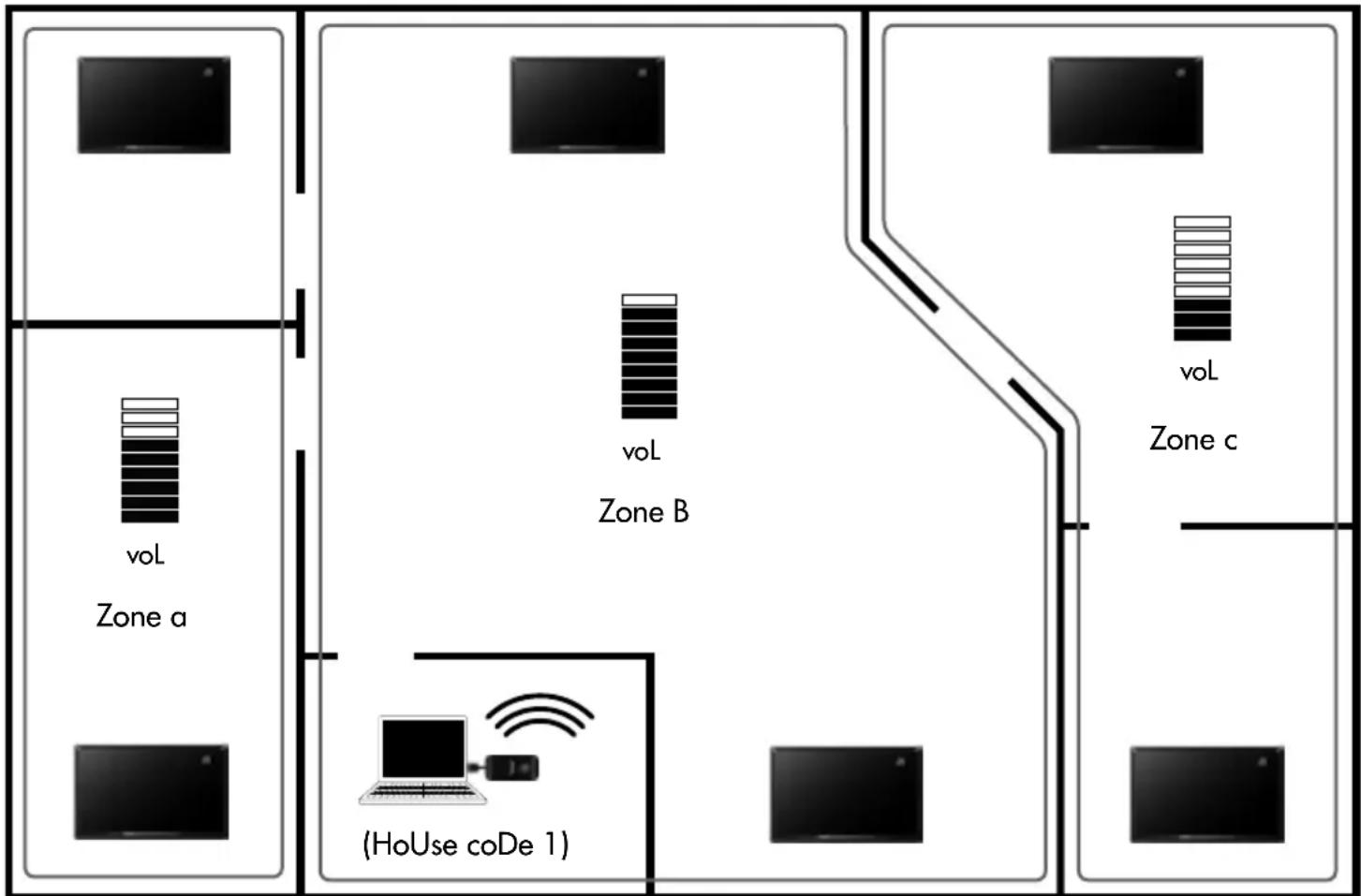

ÄÄNENVOIMAKKUUSALUEET, ERI ÄÄNENVOIMAKKUUS ERI HUONEISSA

1. Kukin kanava (House Code) voidaan jakaa jopa kolmeen äänenvoimakkuusalueeseen (A, B ja C).

2. Voit säätää äänenvoimakkuuden, kytkeä kaiuttimet päälle tai pois päältä ja mykistää ne alueittain.

Kaukosäätimen pää-äänenvoimakkuuden säätö muuttaa äänenvoimakkuuden kaikilla alueilla samanaikai sesti.

3. Alueen ei tarvitse rajoittua yhteen huoneeseen. Se voi olla esimerkiksi kokonainen asuinkerros tai osasto

(lähettimen kantavuusalueella). Äänenvoimakkuusalueet toimivat kaikkien Living-tuotesarjan kaiuttimien kanssa. Living-tuotesarjan kaiuttimia LV1, LV2, LV3 ja LV-SUB voi käyttää yhdessä samalla äänenvoimakkuusalueella. ÄÄNENVOIMAKKUUSALUEEN ASETUS Voit laajentaa audioverkkoasi rajoittamattomalla määrällä LV-kaiuttimia. Et kuitenkaan ehkä aina halua samaa äänentasoa kaikissa huoneissa. Äänenvoimakkuusalueet tuovat tähän ratkaisun. Kukin kanava (Talokoodi) voidaan jakaa jopa kolmeen äänenvoimakkuusalueeseen. Kullekin alueelle voi määritellä oman äänenvoimak- kuutensa: olohuoneelle oma äänenvoimakkuutensa, keittiölle toinen. Voit säätää kaikkien kaiuttimien äänenvoi- makkuutta samaa aikaan pää-äänenvoimakkuutta käyttämällä. Kullakin äänenvoimakkuusalueella voi olla niin monta LV-kaiutinta kuin haluat, tai vaikka vain yksi. Alueen äänenvoimakkuutta säädetään kaukosäätimellä. Alue-painike LV1-kaiuttimen yläosassa. Paina kerran näyttääksesi käytössä olevan äänenvoimakkuusalueen. Vaihda äänenvoimakkuusaluetta painamalla painiketta uudelleen. Alue vaihtuu (A-C). Alueen kirjain näkyy näytöllä. Kun olet valinnut äänenvoimakkuusalueen, näyttö pimenee 3 sekunnin kuluttua. Kaiuttimen palautus tehdasasetuksiin: Paina Talokoodi -painike pohjaan ja paina samaan aikaan VOL + -painiketta.TURVAOHJEITA

1. Lue kaikki ohjeet.

2. Säilytä ohjekirja.

3. Huomioi kaikki varoitukset.

4. Noudata käyttöohjeita.

5. Älä altista laitetta vedelle.

6. Käytä puhdistukseen vain kuivaa kangasta.

7. Älä peitä jäähdytysaukkoja. Noudata kaikkia valmistajan

antamia asennusohjeita.

8. Älä sijoita laitetta lämmittimien, lämminilmaventtiiliin,

uuniin, vahvistimien tai muiden lämpöä tuottavien laitteiden läheisyyteen.

9. Sijoita virtajohto siten, ettei se ole kulkuväylällä tai joudu

puristuksiin esineiden alle tai niitä vasten. Varmista, ettei pistot- ulppa, pistorasia eikä virtajohdon liitokset vaurioidu.

10. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita.

11. Irrota laite sähköverkosta ukkosen ajaksi tai jättäessäsi sen

pitkäksi ajaksi käyttämättömäksi.

12. Huoltotoimenpiteet saa suorittaa vain valtuutettu huoltopal-

velu. Toimita laite heti huoltoon, jos se vahingoittuu jollakin tav- alla. Laite pitää huoltaa, jos sen virtajohto on viottunut, laitteen sisään on roiskunut nestettä, laitteen sisään on pudonnut jokin esine, laite on altistunut sateelle tai kosteudelle, laite ei toimi normaalilla tavalla tai se on pudonnut.

13. Huoltoa edellyttäviä vikoja Irrota laite sähköverkosta

ja toimita laite valtuutettuun huoltoliikkeeseen seuraavissa tapauksissa: A. Laitteen virtajohto tai pistotulppa on vaurioitunut, B. Laitteen sisään on pudonnut esine tai nestettä, C. Laite on kastunut, D. Laite ei toimi normaalilla tavalla, vaikka noudatat kaikkia käyttöohjeita. Muuta vain käyttöohjeen mukaisia asetuksia ja säätöjä. Vääränlainen käyttö voi aiheuttaa laitevikoja, jotka edellyttävät valtuutetulta huoltopalvelulta mittavia korjaus- toimenpiteitä, E. Laite on pudonnut tai se on vaurioitunut muulla tavalla F. Laite käyttäytyy epänormaalilla tavalla tai sen toiminta on muuttunut huomattavasti alkuperäisestä.

14. Esineen tai nesteen joutuminen laitteen sisään

Älä työnnä mitään esineitä laitteen aukkoihin. Ne saattavat osua jännitteellisiin osiin tai aiheuttaa oikosulun, mikä voi aiheuttaa tulipalon tai sähköiskun. Älä läikytä nestettä laitteen päälle. Älä sijoita maljakkoa tai muuta nesteellä täytettyä astiaa laitteen päälle. Älä sijoita kynttilää tai muuta palavaa esinettä laitteen päälle.

Huomioi ympäristönäkökohdat ja paikalliset määräykset hävit- täessäsi käytöstä poistettua paristoa.

16. Varmista jäähdytysilman riittävä kierto, jos sijoitat laitteen

kirjahyllyyn, laiteräkkiin tai muuhun umpinaiseen tilaan. Varaa vähintään 20 cm tyhjää tilaa laitteen päälle ja sivuille sekä vähintään 10 cm laitteen taakse. Laitteen päällä olevan tason ja takaseinän väliin tulee jättää 10 cm tilaa, jotta lämmennyt ilma pääsee nousemaan sen kautta pois.

17. Verkkolaitetta ja virtajohtoa saa käyttää vain kuivissa

18. Käytä vain vakiovarusteena olevaa AC-verkkolaitetta.

TAI SÄHKÖISKU. VAROITUS: ÄLÄ AVAA LAITTEEN KOTELOA, JOTTA VÄLTYT SÄHKÖISKULTA. LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVIA OSIA. HUOLTO- JA KORJAUSTYÖT SAA SUORITTAA VAIN VALTUUTETTU HUOLTOPALVELU. Kolmiossa oleva salamatunnus osoittaa, että laitteen sisällä on eristämättömiä kohtia, joiden suuri jännite saattaa aiheuttaa vaarallisen sähköiskun. Kolmiossa oleva huutomerkki osoittaa, että pakkauk- sessa on erityisen tärkeitä käyttö- tai huolto-ohjeita kohteeseen liittyen.NEDERLANDS OVERZICHT & INHOUD SPECIFICATIES Type: Draadloos luidsprekersysteem met voeding en DSP, Embracing Sound
