BRUKSANVISNING Living LV1TX AUDIO PRO

, Audio Pro logotypen, ‘a’ symbolen, och ace-bass

är registrerade varumärken av Audio Pro AB, Sverige. Alla rättigheter reserverade. Audio Pro följer en policy om ständig produktutveckling. Specifikationer kan ändras utan föregående meddelande. © Audio Pro AB Sweden Audio Pro

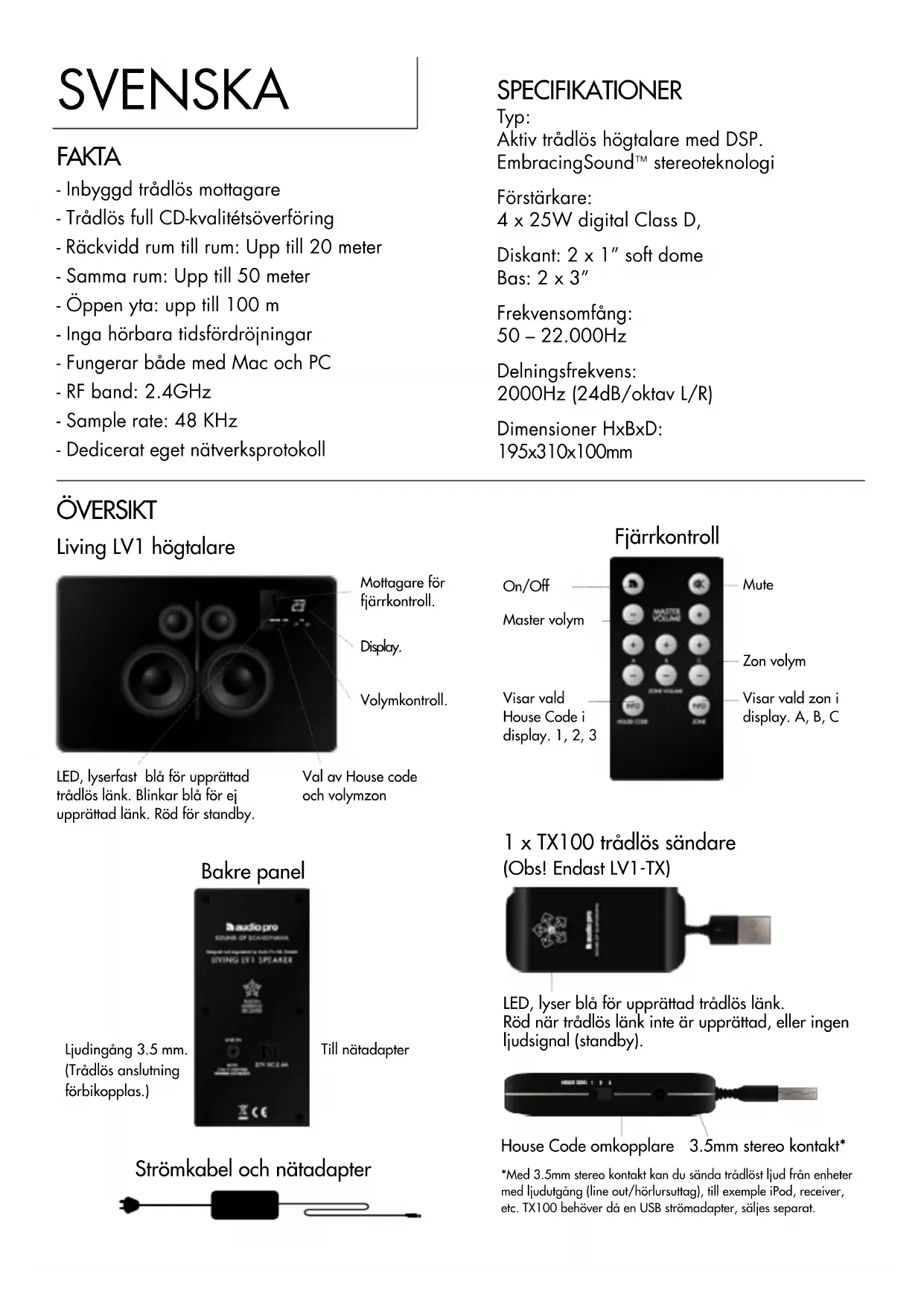

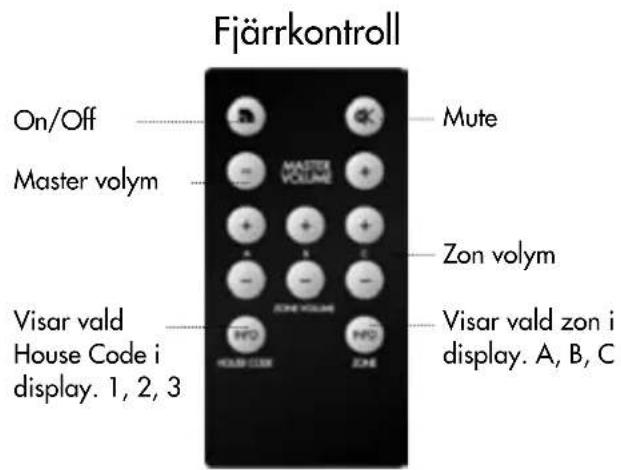

stereoteknologi Förstärkare: 4 x 25W digital Class D, Diskant: 2 x 1” soft dome Bas: 2 x 3” Frekvensomfång: 50 – 22.000Hz Delningsfrekvens: 2000Hz (24dB/oktav L/R) Dimensioner HxBxD: 195x310x100mm ÖVERSIKT FAKTA - Inbyggd trådlös mottagare - Trådlös full CD-kvalitétsöverföring - Räckvidd rum till rum: Upp till 20 meter - Samma rum: Upp till 50 meter - Öppen yta: upp till 100 m - Inga hörbara tidsfördröjningar - Fungerar både med Mac och PC - RF band: 2.4GHz - Sample rate: 48 KHz - Dedicerat eget nätverksprotokoll Living LV1 högtalare Mottagare för fjärrkontroll.Display. Bakre panel LED, lyserfast blå för upprättad trådlös länk. Blinkar blå för ej upprättad länk. Röd för standby. Val av House code och volymzon Volymkontroll. Fjärrkontroll On/Off Mute Visar vald zon i display. A, B, CVisar vald House Code i display. 1, 2, 3Master volymZon volym Strömkabel och nätadapter House Code omkopplare LED, lyser blå för upprättad trådlös länk. Röd när trådlös länk inte är upprättad, eller ingen ljudsignal (standby). 3.5mm stereo kontakt* 1 x TX100 trådlös sändare (Obs! Endast LV1-TX) *Med 3.5mm stereo kontakt kan du sända trådlöst ljud från enheter med ljudutgång (line out/hörlursuttag), till exemple iPod, receiver, etc. TX100 behöver då en USB strömadapter, säljes separat.Till nätadapterLjudingång 3.5 mm.(Trådlös anslutning förbikopplas.)ANSLUT MED KABEL DIREKT

1. Anslut TX100 sändare till dator via USB port.

2. Anslut LV1 högtalaren till 230V uttag.

3. Klart! Spela musik trådlöst från din dator.

LED TRÅDLÖS STATUS: LED lyser fast blå på både högtalare och sändare när trådlös länk är upprättad. LED blinkar blå på högtalare om trådlös länk inte kan upprättas. LED lyser röd vid standby. LED lyser röd på TX100 om inte trådlös länk upprättas. Notera: Se till att både högtalare och sändare använder samma House Code (kanal 1, 2 eller 3). Om högtalarna är i standby läge lyser LED rött även om trådlös länk är upprättad. Lyser blått igen när högtalarna tar emot ljudsignal. Mac setUp

1. Anslut TX100 sändaren till ledig USB port på datorn.

2. Gå till Systeminställningar, välj Ljud under Hårdvara.

3. Välj ljudutgång i menyn, välj “USB Headset”

Klart! Du kan nu sända ljud från din dator. På baksidan av LV1 finns en 3.5mm stereoljudingång. Anslut direkt med kabel till iPod-docka, dator, mobiltelefon, etc. Notera: När du ansluter enhet med kabel till Line In, bryts trådlös uppkoppling. Dra ut kabel för att spela trådlöst igen. pc setUp Gör följande inställningar innan du spelar från musikprogram. (Exempel iTunes, Spotify etc.)

1. Sätt i TX100 sändaren i ledig USB port på datorn. Vänta på att mjukvara installeras.

(Se nedre högra hörnet, meddelande visas när ljudenhet är redo.) Klart! Du kan nu sända ljud från din dator. Vissa operativsystem för PC ( t ex Windows 7) kan kräva dessa steg också:

2. Klicka Start knappen, gå till Kontrollpanelen och Välj Ljud&Ljudenheter.

3. Under avspelning för ljud, (default unit), välj “USB Headset”.

Klart! Du kan nu sända ljud från din dator.DISPLAY OCH KNAPPAR INKOPPLING LV1 TILL BEFINTLIGT AUDIO PRO NÄTVERK SPELA TRÅDLÖST FRÅN ANNAN LJUDKÄLLA BORDSTATIV Under tygfronten finner du display, IR-mottagare för fjärrkon- troll, LED statusindikator, volymkontroll, inställning av kanal (House Code), och inställning av volymzon.

1. VOL: volymkontroll, + för att öka, – för att minska.

2. House Code; ett tryck visar vald kanal (1, 2, 3). Ytterligare

tryck ändrar kanal 1>2>3 och tillbaka till 1.

3. Zone; ett tryck visar vald volymzon (A, B, C). Ytterligare

tryck ändrar zon A>B>C och tillbaka till A. Notera: Displayen visar bara information i 3 sekunder efter tryck/ inställning (på fjärrkontroll och på knappsats), sedan släcks den. Sändaren TX100 har en ljudingång på sidan för inkoppling med 3.5 mm stereo kabel. Du kan ansluta alla enheter med ljudutgång/hörlursuttag till sändaren. Dator, mp3-spelare, iPod/ iPhone/iPad docka, mobiltelefon, receiver, cd-spelare, radio, etc. TX100 innehåller en avancerad A/D omvandlare från Burr-Brown för bästa ljudåtergivning. Sändaren måste strömförsörjas via USB-strömadapter (säljes separat.) För att minska tidiga reflexer i bordsytor som försämrar ljudåtergivningen, placera LV1 på det medföljande stativet. Vinkeln på stativet gör att tidiga reflexer minskar. Använd när stor plan yta finns framför LV1, t ex köksbänk, sideboard eller annan yta. Om du redan äger andra LV högtalare och har en TX100 sändare ansluter du LV1 till ditt befintliga ljudnätverk så här:

1. Placera LV1 inom sändarens räckvidd, anslut till ström.

2. Ställ in samma kanal (House Code) som sändaren.

3. Klart! LV1 ansluter sig nu till ditt nätverk.

Alla enheter med ljudutgång. Till exempel: iPod/iPhone/iPad docka Mobiltelefon CD-spelare Nätverksspelare Stereo/receiver

LV2 eller LV3 med TX100 sändare +1. Ställ in samma House Code på både sändare och högtalare.

2. Du kan addera obegränsat antal LV högtalare i varje House Code inom sändarens räckvidd.

3. House Code är samma för alla trådlösa högtalare i Living-serien.

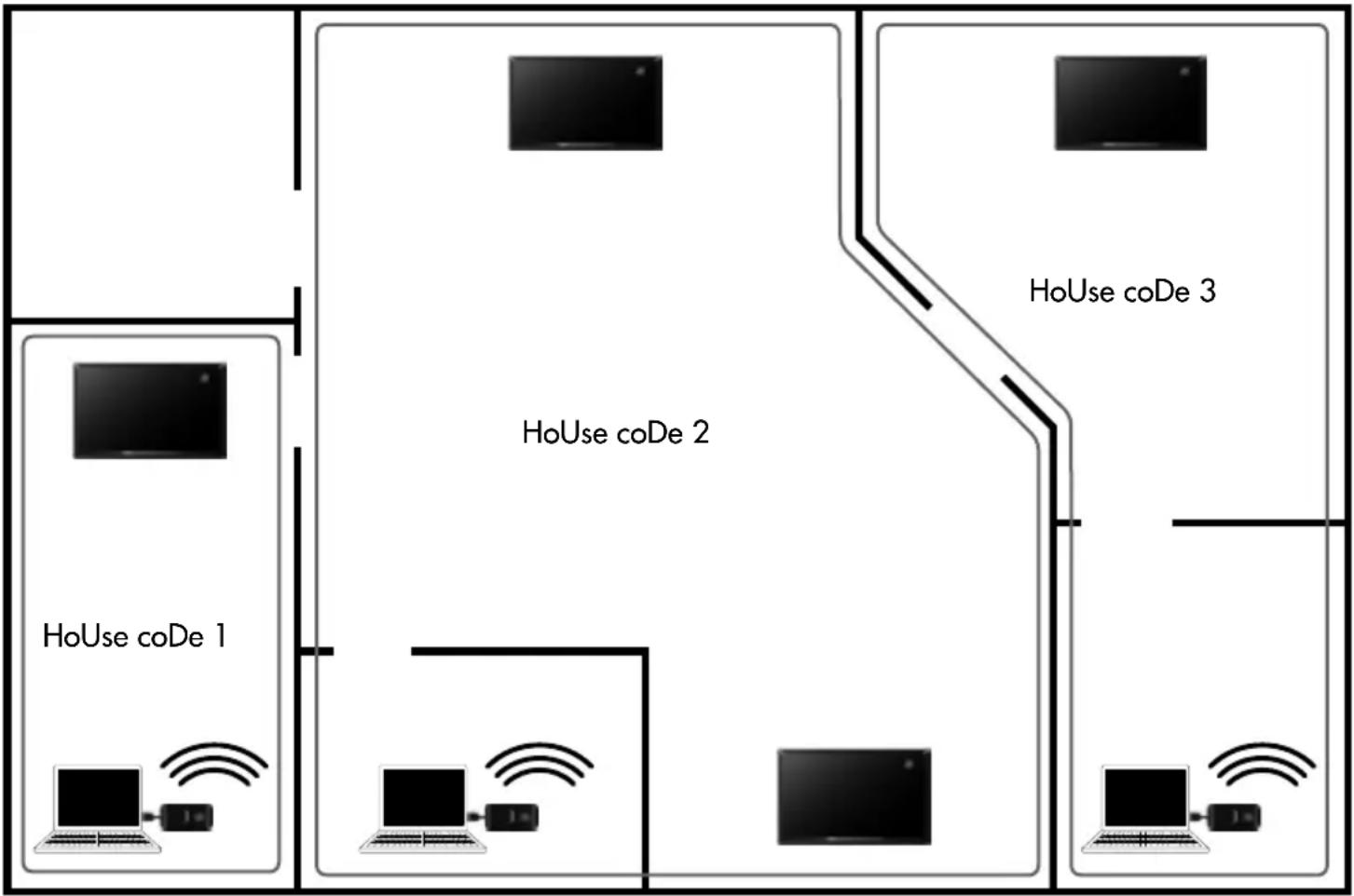

Använd Living LV1, LV2, LV3 eller LV-SUB i samma trådlösa nätverk. ATT STÄLLA IN KANAL (HOUSE CODE): LjUD i fLer rUM kanaLer, speLa från oLika LjUDkäLLor saMtiDigt Genom att använda House Codes (1, 2, 3) kan du dela det trådlösa nätverket i upp till 3 separata kanaler. Då kan du spela musik trådlöst från olika ljudkällor samtidigt (från tre olika sändare) till olika par av LV högtalare i ditt hem. House Code omkopplare på sidan av TX100. Ställ på samma House Code som högtalarna du vill spela trådlöst till. House Code-knapp på LV1. Ett tryck för att visa nuvarande kanal. Byt House Code med fler knapptryckningar. 1, 2, 3 och sedan tillbaka till 1. Kanalnummer visas i display. Efter du valt House Code, slocknar display efter 3 sekunder. HoUse coDe 2 HoUse coDe 3 HoUse coDe 1LJUD I FLER RUM

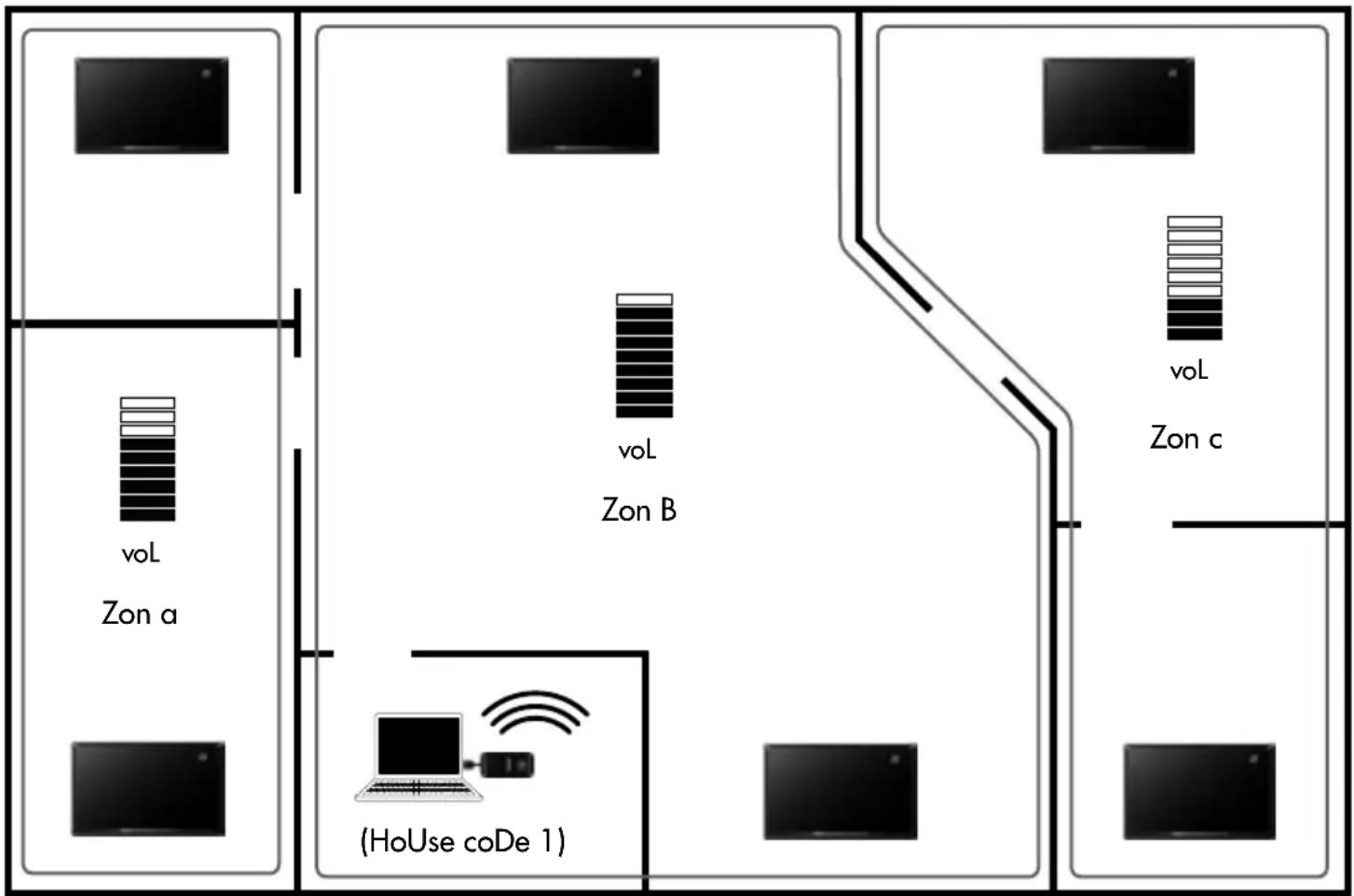

VOLYMZONER, OLIKA VOLYM I OLIKA RUM

1. Varje kanal (House Code) kan delas i upp till 3 volymzoner (A, B och C).

2. I zoner kan du kontrollera volymnivå, på/av, och Mute individuellt i varje zon.

Med Master volume på fjärrkontrollen kan du höja/sänka alla högtalare i alla tre zoner samtidigt.

3. En zon behöver inte vara ett rum, kan vara hela våningsplan eller avdelningar (inom sändarens räckvidd).

4. Volymzoner fungerar på alla trådlösa högtalare i Living-serien.

Använd Living LV1, LV2, LV3 eller LV-SUB i samma zoner. ATT STÄLLA IN VOLYMZON: Du kan bygga ut ditt ljudnätverk med obegränsat antal LV högtalare i hela ditt hem. Men du kanske inte alltid vill ha samma volym i alla rum. För att lösa detta kan du dela in varje House Code i upp till 3 olika zoner. Varje zon kan ha olika volym. Behändigt om du vill ha en volymnivå i vardagsrum- met, och en lägre i t ex köket. Du kan ha hur många LV högtalare du vill i varje zon, eller bara ett par. Zonerna styrs enkelt med hjälp av fjärrkontrollen. Volymzon-knapp på LV1. Ett tryck för att visa nuvarande zon. Byt zon med fler knapptryckningar. A, B, C och sedan tillbaka till A. Zonens bokstav visas i display. Efter du valt zon, slocknar display efter 3 sekunder. House Code-knapp på LV1. Ett tryck för att visa nuvarande kanal. Byt House Code med fler knapptryckningar. 1, 2, 3 och sedan tillbaka till 1. Kanalnummer visas i display. Efter du valt House Code, slocknar display efter 3 sekunder. (HoUse coDe 1) Zon a Zon B Zon c voL voL voL Återställa till fabriksinställning: Håll House Code knappen på högtalaren intryckt, tryck samtidigt på VOL + knappen.VIKTIGA SÄKERHETSFÖRESKRIFTER

1. Läs igenom dessa anvisningar.

4. Följ samtliga anvisningar.

5. Använd ej produkten i närheten av vatten.

6. Rengör endast med torr trasa.

7. Blockera ej ventilationsöppningarna. Följ tillverkarens

anvisningar när du installerar produkten.

8. Installera ej produkten nära värmekällor såsom element,

varmluftsutsläpp, spisar eller annan värmealstrande utrustning (t ex förstärkare).

9. Skydda nätsladden från tramp- och klämskador, i synnerhet

vid anslutningen till stickkontakten, vid grenuttag och där slad- den är fäst i produkten.

10. Använd endast den extrautrustning och de tillbehör som

tillverkaren rekommenderar.

11. Drag ur produktens nätkontakt vid åskväder eller då

produkten ej används under längre tid.

12. All service ska utföras av särskilt utbildad servicepersonal.

Service erfordras då produkten har utsatts för skada. Exempel är skador på nätsladden eller dess kontakt, att vätska spillts eller främmande föremål kommit in i produkten, att produkten utsatts för regn eller fukt, att den inte fungerar normalt eller att den har tappats.

13. Skador som erfordrar service

Drag ut produktens nätkontakt ur vägguttaget och låt särskilt utbildad servicepersonal ombesörja service då något av följande inträffar: A. Om nätsladden eller dess kontakt skadats, B. Om vätska spillts eller främmande föremål kommit in i produkten, C. Om produkten utsätts för regn eller vatten, D. Om produkten ej fungerar normalt då den används enligt bruksanvisningen. Justera enbart med de reglage som omfat- tas av bruksanvisningen. Felaktig justering med andra reglage kan orsaka skador som ofta fordrar omfattande arbete av särskilt utbildad reparatör för att få utrustningen att fungera normalt igen, E. Om produkten har tappats eller skadats på något sätt, samt F. Om produkten prestanda förändras påtagligt detta indikera behov av service.

14. Införande av föremål och vätska

Inga som helst föremål får införas i produkten genom dess öppningar, eftersom de kan komma i beröring med kompo- nenter som står under farlig spänning eller orsaka kortslutning, vilket kan vålla brand eller elektrisk stöt. Produkten får ej utsät- tas för vätskedropp eller stänk. Inga vätskefyllda föremål som t ex blomvaser får ställas på utrustningen. Placera ej stearinljus eller andra brinnande föremål på produkten.

Visa alltid miljöhänsyn och följ lokala bestämmelser vid avfallshantering av batterier.

16. Se till att det finns tillräcklig ventilation om du installerar

produkten i kringbyggda utrymmen, exempelvis bokhyllor eller rack. Lämna ett avstånd på 20 cm över och på ömse sidor om produkten och 10 cm bakom den. Bakkanten av hyllplan eller skiva som ligger närmast ovanför produkten ska dras fram så att det uppstår en glipa på cirka 10 cm till den bakre plattan eller väggen. På så vis bildas en utsugsliknande kanal där uppvärmd luft kan strömma upp.

17. Transformatorn och el sladden för denna produkt är

SOM KAN REPARERAS AV ANVÄNDAREN. ALL SERVICE SKA UTFÖRAS AV SÄRSKILT UTBILDAD PERSONAL. Den pilförsedda blixtsymbolen i en liksidig triangel är avsedd att varna användaren för förekomsten av oisolerad ”farlig spänning” innanför produktens hölje. Spänningen kan vara så hög att människor riskerar att utsättas för elektriska stötar. Utropstecknet i en liksidig triangel är avsett att uppmärksamma användaren på att det finns viktiga instruktioner för bruk och underhåll (service) i det referensmaterial som medföljer utrustningen.ENGLISH OVERVIEW & CONTENTS Living LV1 loudspeaker IR receiver for remoteDisplay Rear panel LED, steady blue for established wireless connection. Flashing blue for no wireless connection. Red for standby.House code and Zone buttonsVolume controlTo AC adapterLine input 3.5 mm stereo SPECIFICATIONS Type: Powered wireless loudspeaker system with DSP, EmbracingSound
