Produkttyp	Aktiv subwoofer med basreflex och DSP
Märke	Audio Pro
Modell	Addon Sub
Mått (HxBxD)	275 x 295 x 295 mm
Strömförsörjning	230 V ~, nätadapter medföljer
Förstärkare	150 W digital klass D
Högtalare	8" (20,3 cm) långslagig woofer
Frekvensomfång	35 - 130 Hz
Justerbar fas	0 till 180 grader
Delningsfrekvens	50 - 130 Hz
Ljudingångar	LFE och RCA-ingång
Strömlägen	PÅ, AUTO (signalavkänning), AV
Lysdiod	Grön (på), Röd (standby)
Driftstemperatur	5°C till 40°C
Driftsfuktighet	30% till 90% utan kondens
Nätkabel medföljer	Ja
RCA-kabel medföljer	Ja
Användning	Endast inomhus
Säkerhet	Utsätt inte för regn eller fukt; öppna inte
Underhåll	Rengör med en torr trasa
Ventilationsutrymme	Minst 10 cm runt om, 20 cm ovanför och på sidorna
Förpackningens innehåll	Subwoofer, nätkabel, RCA-kabel

Vanliga frågor - Addon Sub AUDIO PRO

Hur ansluter jag subwoofern Addon Sub till mitt stereosystem?

Använd medföljande RCA-kabel. Anslut den till sub-utgången på din stereo eller receiver, och sedan till LINE IN-ingången (höger, röd) på subwoofern. Om din receiver har en LFE-utgång, använd LFE-ingången så att receivern hanterar delningsfiltret.

Vad är skillnaden mellan lägena PÅ, AUTO och AV?

I läge PÅ är subwoovern alltid på. I läge AUTO slås den på automatiskt när en audiosignal detekteras och går i standby efter några minuter utan signal. I läge AV är den helt avstängd.

Hur justerar jag fasen på subwoofern?

Fasen kan ställas in på 0° eller 180° med omkopplaren på baksidan. Omvänd fas kan förbättra basen beroende på subwoofernns placering i rummet. Prova båda inställningarna och lyssna för att avgöra vilken som ger bäst resultat.

Vad används inställningen av delningsfrekvens (crossover) till?

Inställningen av delningsfrekvens (50-130 Hz) bestämmer vid vilken frekvens subwoofern tar över från huvudhögtalarna. Justera den för att få en smidig övergång mellan subwooferns bas och högtalarnas mellanregister.

Vad gör jag om lysdioden förblir röd?

En röd indikator betyder att subwoofern är i standby. Den blir automatiskt grön när en signal detekteras i AUTO-läge. Om du är i PÅ-läge och indikatorn är röd, kontrollera nätkabeln och att strömbrytaren står på PÅ.

Kan jag använda subwoofern med en hemmabioreceiver?

Ja, anslut LFE-utgången på din receiver till LFE-ingången på subwoofern. I det här fallet hanteras delningsfrekvensen av receivern och subwooferns crossover-inställning är inaktiverad.

Hur rengör jag subwoofern?

Använd en torr och mjuk trasa för att rengöra höljet. Använd aldrig vätskor eller slipande medel. Häll ingen vätska på enheten.

Min subwoofer slås inte på. Vad ska jag kontrollera?

Kontrollera att nätkabeln är korrekt ansluten och att vägguttaget fungerar. Se till att strömbrytaren på baksidan står på PÅ eller AUTO. Om problemet kvarstår, kontakta kvalificerad personal.

Vad är förstärkarens effekt?

Den inbyggda förstärkaren levererar 150 watt klass D, vilket ger tillräckligt med kraft för djup och dynamisk bas.

Kan jag stapla saker på subwoofern?

Nej, placera inga föremål på subwoofern, särskilt inte vätskefyllda föremål eller värmekällor. Blockera inte ventilationsöppningarna för att undvika överhettning.

BRUKSANVISNING Addon Sub AUDIO PRO

Tack for att du har valt en svenska Audio Pro produkt. Vi har tillverkat innovativa ljudprodukter sedan 1978, med starkt fokus på bra lyssningsupplevelser i ditt hem. Addon SUB ar mer an bara en aktiv subwoofer i mangden. Den innehäller.Var samlade kunskap om basætergivning och akustik under mer aan 3 decennier. Så njut av din musik med Addon SUB!

© Audio Pro AB Sverige
Audio Pro®, Audio Pro logotypen, 'a' symbolen, och ace-bass® ar registrarade varumärken av Audio Pro AB, Sverige. Alla rättigheter reserverade. Audio Pro foljer en policy om ständigprodukutveckling. Specifikationer kan andrasutan föregäende meddelande.

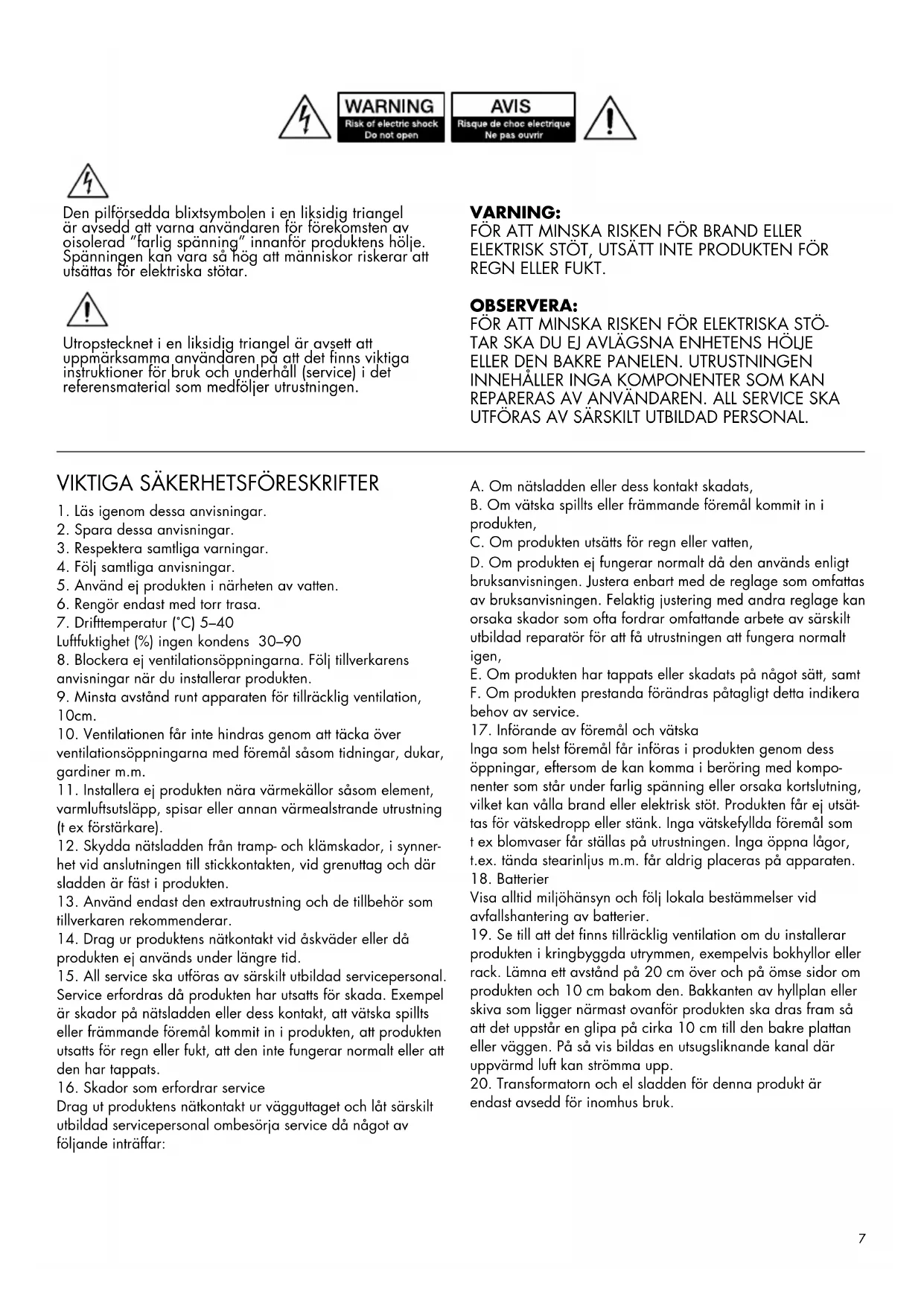

Den pilforsedda blixtsybolen i en liksidig triangel ar avsedd att varna anvandaren for forekomsten av oisolerad "farlig spanning" innanfor produktens holje. Spanningen kan vara sa hog att manniskor riskerar att utsattas for elektriska stotar.

Utopstecknet i en liksidig triangel ar avsett att uppmarksamma anvandaren pa att det finns viktiga instruktioner for bruk och underhall (service) i det referensmaterial som medfoljer utrustingen.

WARNING:

FOR ATT MINSKA RISKEN FOR BRAND ELLER ELEKTRISK STÖT, UTSÄTT INTE PRODUKTEN FOR REGN ELLER FUKT.

OBSERVERA:

FOR ATT MINSKA RISKEN FOR ELEKTRISKA STÖTAR SKA DU EJ AVLAGSNA ENHETENS HÖLJE ELLER DEN BAKRE PANELEN. UTRUSTNING INNEHÄLLER INGA KOMPONENTER SOM KAN REPARERAS AV ANVÄNDAREN. ALL SERVICE SKA UTFÖRAS AV SÄRSKIILT UTBILDAD PERSONAL.

VIKTIGA SÄKERHETSFÖRESKRIFTER

1. Läsigenomsessa anvisningar.
2. Spara dessa anvisningar.
3. Respektera samtiga varningar.
4. Folj samtiga anvisningar.
5. Anvand ej Produkten i narheten av vatten.
6. Rengör endast med torr trasa.
7. Drifttemperatur (°C) 5-40

Luftfuktigkeit (%) ingen kondens 30-90

1. Blockera ej ventilationsöppningarna. Följ tillverkarens anvisningarRARYd installerarprodukten.
2. Minsta avstand runt apparaten for tillracklig ventilation, 10cm.
3. Ventilationen fär inte hindras genom att täcka over ventilationsöppningarna med foremål sasom tidningar, dukar, gardiner m.m.
4. Installera ej Produkten nara varmekällor sasom element, varmluftsutläpp, spasar aller annan varmealstrande utrustning (texforallkare).
5. Skydda natsladden fran tramp- och klämskador, i synnerhet vid anslutningen till stickkontakten, vid grenuttag och darrslogen ar fasi Produkten.
6. Använd endast den extrautrustning och de tillbehör som tillverkaren rekommenderar.
7. Drag ur produits nätkontakt vid öskväder eller dä produits ej används under langre tid.
8. All service ska utforas av särskilt utbildad servicepersonal. Service erfordras dä Produkten har utsatts for skada. Exempel ar skador pa natsladden ell der dess kontakt, att vatska spillts eller frammande foremal kommit in i Produkten, attprodukten utsatts for regn eller fukt, att den inte fungerar normalt eller att den har tappats.
9. Skador som erfordrar service
   Drag ut Produkten nätkontakt ur vagguttaget och lat särskilt utbildad servicepersonal ombesörja service dà nagot av följande inträffar:

A. Om natsladden aller dess kontakt skadats,
B. Om vatska spillts aller främande foremal kommt in i produits,
C. Omprodukten utsats for regn aller vatten,
D. Om Produkten ej fungerar normalt dä den används enigt braksanvisningen. Justera,enbart med de reglage som omfattas av braksanvisningen.Felaktig justering med andra reglage kan orsaka skador som ofta fordrar omfattande arbete av särskilt utbildad reparator for att fä ustrustingen att fungera normalt igen,
E. Om Produkten har tappats aller skadats på nagot satt, somt F. Om Produkten prestanda forandras patagigt delta indikera behov av service.
17. Införande av foremål och vätska

Inga som helst foremal far inforas i produiten genom dess oppningar, eftersom de kan komma i beroring med komponenter som star under farlig spanning ell orsaka kortslutting, vilket kan valla brand erer elektrisk stot. Produktien far ej utsattas for vatskedropp erer stank. Inga vatskefylda foremal som tex blomvaser far stallas pa utrustingen. Inga oppna lagor, t.ex. tanda stearinlus m.m. Far aldrig placeras pa apparaten.

1. Batterier
   Visa alltid miljohansyn och folj lokala bestammelser vid avfallsshantering av batterier.
2. Se till att det finns tillräcklig ventilation om du installerarprodukten i kringbyggda utrymmen, exemplvis bokhyllor ellerrack. Lamna ett avstand pa 20 cm over och pa omsider omprodukten och 10 cm bakom den. Bakkanten av hyllplan ellerskiva som ligger narmast ovenfor produitka dras fram saatt det uppst en glipa pa cirka 10 cm till den bakre plattaneller vagggen. Pa sa vis bildas en utsugslknde kanal daruppvärmd luft kan stromma upp.
3. Transformatorn och el sladden forenna produit ar endast avsedd for inomhus bruk.

I KARTONGEN

Typ:
Aktiv bassreflex subwoofer med DSP
Förstärkare: 150W digital Class D
Woofer: 8" langslagig
Frekvensområde: 35 - 130Hz
Fas: 0-180 grader
Variabel delningsfrekvens: 50 - 130Hz
Ingångar: LFE och RCA
Dimensioner BXHxD: 275x295x295mm

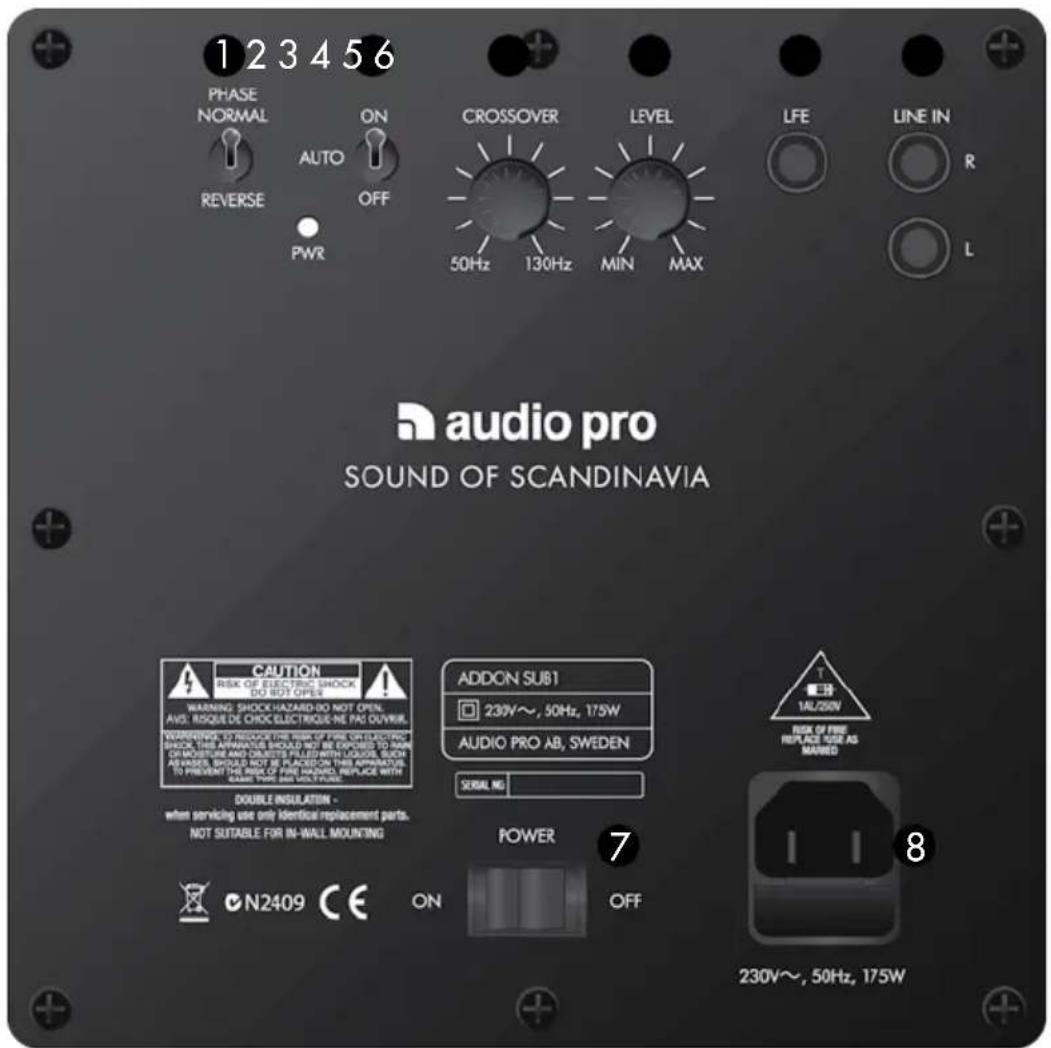

BAKRE PANEL

1. Stallfas0-180grader
2. ON/AUTO/OFF omkopplare
3. Crossover, justera övre delnings-frekvens

4. Level, justera subwooferns volym.

5. LFE ingang.

6. LINE IN ingang.
7. Strömbrytare, ON/OFF.
8. For stromkabel, 230V

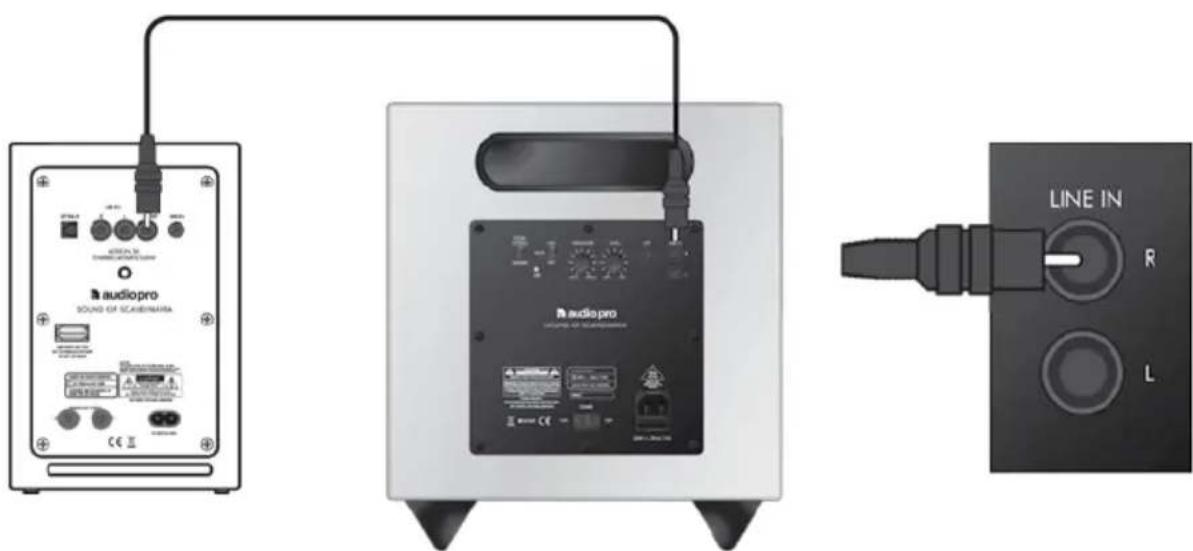

att ansluta addOn suB

Använd den medfoljande RCA kabeln och anslut till Sub Out på Addon högtalare (eller vilken annan aktiv högtalare som har Sub Out utgang), anslut sedan kabeln till RCA ingangen på Addon Sub. Anslut till R ingang (R input, rödfärgad). Justera sedan volym och delningsfrekvens sö basen passar ditt rum och din musik.

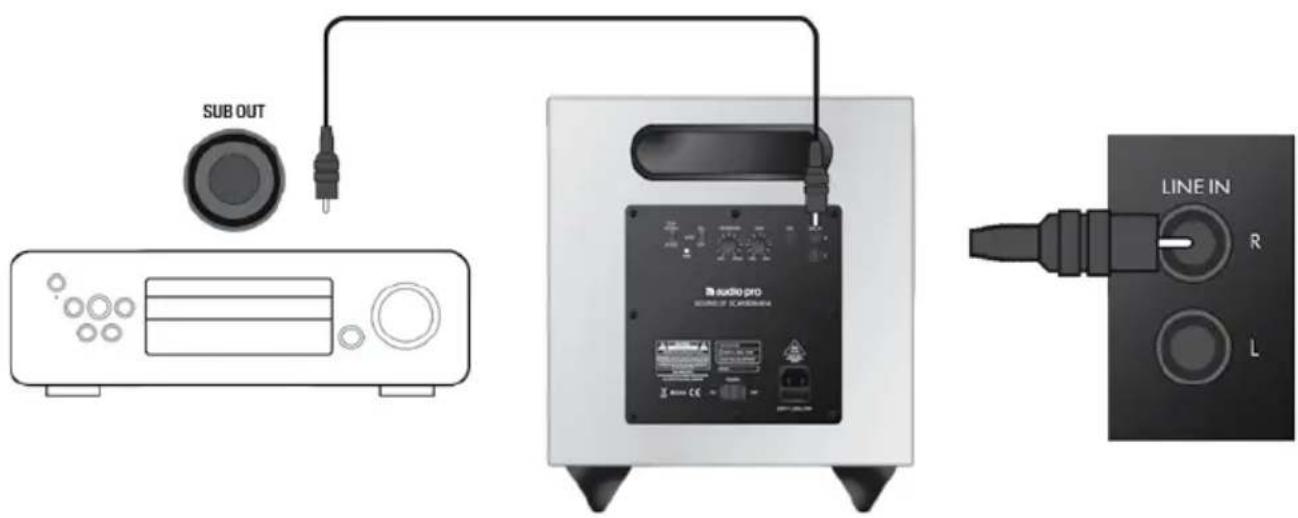

ANSLUT TILL STEREO/RECEIVER

Använd den medfoljande RCA kabeln och anslut till Sub Out på din stereo/receiver, anslut sedan kabeln till RCA ingangen på Addon Sub. Anslut till R ingäng (R input, rödfärgad). Justera sedan volym och delningsfrekvens sö basen passar ditt rum och din musik.

NOTERA: Använd LFE ingången om du vill att din hemmabio-reciever skä sköta delningsfrekvensen För Addon Sub.

funktiOner

FAS, NORMAL ELLER OMVÄND

Att vanda fasen (0 eller 180 grader) ar användbart nar subwoo-ern plceras i olika rum och miljoer.

Om du upplever for lite basatergivning, prova att vanda fasin.

ON - AUTO - OFF

ON - Subwoofern ar alltid pa.
AUTO - Subwoofer startas automatisk när den fär ljudsignal.
OFF - Subwoofern ar avstängd.

CROSSOVER

Justera övre delningsfrekvensen mellan 50 till 130Hz.
Justera För att matcha dina högtalare och ditt rum.

LEVEL

Justera ludvolymen pa subwoofern.

LFEINGANG

Anslut till LFE ingangen om du vill att din hemmabio-reciever skä sköta delningsfrekvensen istället for själva subwoofern. Justering av delningsfrekvens (Crossover) på subwoofern ar dā inaktiverad.

LED INDIKATOR
